Tuotetyyppi	Liesituuletin
Merkki	ZANUSSI
Malli	ZFV916Y
Ohjaus	Kosketuspaneeli
Moottorin nopeudet	4 nopeutta + ajastettu maksiminopeus (8 min)
Breeze-toiminto	Jäähdytys kypsennyksen jälkeen, automaattinen sammutus 60 min jälkeen
Hob2Hood-toiminto	Automaattinen yhteys yhteensopivan keittotason kanssa
Valaistus	LED (teknikon vaihdettava)
Rasvasuodatin	Pestävä astianpesukoneessa tai käsin, kuukausittainen puhdistus
Hiilisuodatin	Ei pestävä, vaihto 4 kuukauden välein (käytön mukaan)
Suodatinhälytys	Kiinteä punainen rasvalle, vilkkuva hiilelle
Hälytyksen nollaus	Paina omistettua painiketta 3 sekuntia
Mitat (arvioidut)	Leveys 90 cm (vakio), syvyys 50 cm, korkeus vaihteleva
Paino (arvioitu)	Noin 15 kg
Virtalähde	230 V ~ 50 Hz
Energiankulutus	Energialuokkaa ei ole määritetty
Melutaso	Vaihtelee nopeuden mukaan
Asennus	Katso erilliset asennusohjeet
Huolto	Puhdista suodattimet säännöllisesti, vaihda hiili
Korjattavuus	LED-lamppu ja ohjain teknikon vaihdettavissa
Kierrätys	Ei saa hävittää kotitalousjätteen mukana, vie kierrätyskeskukseen

Usein kysytyt kysymykset - ZFV916Y ZANUSSI

Kuinka liesituuletin kytketään päälle ja pois?

Paina symbolia 1 (Päälle/Pois) 1 sekunnin ajan kytkeäksesi laitteen päälle tai pois.

Kuinka moottorin nopeutta säädetään?

Käytä symboleja 2–5 valitaksesi nopeuden (1–4). Symboli 5 aktivoi maksiminopeuden 8 minuutiksi, minkä jälkeen se palaa edelliseen asetukseen.

Mihin Breeze-toimintoa käytetään?

Breeze-toiminto (symboli 6) jäähdyttää ilmaa kypsennyksen jälkeen matalalla äänellä. Se sammuu automaattisesti 60 minuutin kuluttua. Käytä vain kypsennyksen jälkeen.

Kuinka rasvasuodatin puhdistetaan?

Poista suodatin avaamalla kansi, paina lukitusvipua, käännä suodatin alaspäin. Puhdista sienellä miedolla pesuaineella tai astianpesukoneessa (lyhyt ohjelma, matala lämpötila). Aseta takaisin päinvastaisessa järjestyksessä.

Milloin hiilisuodatin pitää vaihtaa?

Hiilisuodatinta ei voi pestä. Vaihda se 4 kuukauden välein tai kun suodatinhälytys vilkkuu punaisena. Vaihtaaksesi: poista rasvasuodattimet, kierrä hiilisuodatinta vasemmalle ja vedä irti, asenna sitten uusi.

Mitä tarkoittaa kiinteä tai vilkkuva punainen merkkivalo?

Kiinteä punainen merkkivalo tarkoittaa, että rasvasuodatin on puhdistettava. Vilkkava punainen merkkivalo tarkoittaa, että hiilisuodatin on vaihdettava tai puhdistettava (tyypistä riippuen). Paina omistettua painiketta 3 sekuntia nollataksesi huollon jälkeen.

Kuinka hiilisuodattimen ilmoitus kytketään päälle tai pois?

Varmista, ettei mikään valo pala, ja paina sitten ilmoituspainiketta 3 sekuntia. Jos merkkivalo vilkkuu 5 kertaa, ilmoitus on käytössä; 3 kertaa, se on pois käytöstä.

Voinko vaihtaa LED-lampun itse?

Ei, LED-lamppu ja sen ohjain on vaihdettava vain pätevän teknikon toimesta. Jos lamppu rikkoutuu, ota yhteyttä huoltopalveluun.

Kuinka Hob2Hood-toimintoa käytetään?

Tämä toiminto yhdistää liesituulettimen automaattisesti yhteensopivaan keittotasoon infrapunan avulla. Nopeus mukautuu kuumimman kattilan lämpötilaan. Aktivoi toiminto keittotasosta. Katso lisätietoja keittotason ohjeista.

Mitä tehdä, jos laite ei toimi oikein?

Katso luku Huolto turvallisuusohjeista. Sähköosien (LED, ohjain) kohdalla ota yhteys teknikkoon. Älä pura laitetta itse.

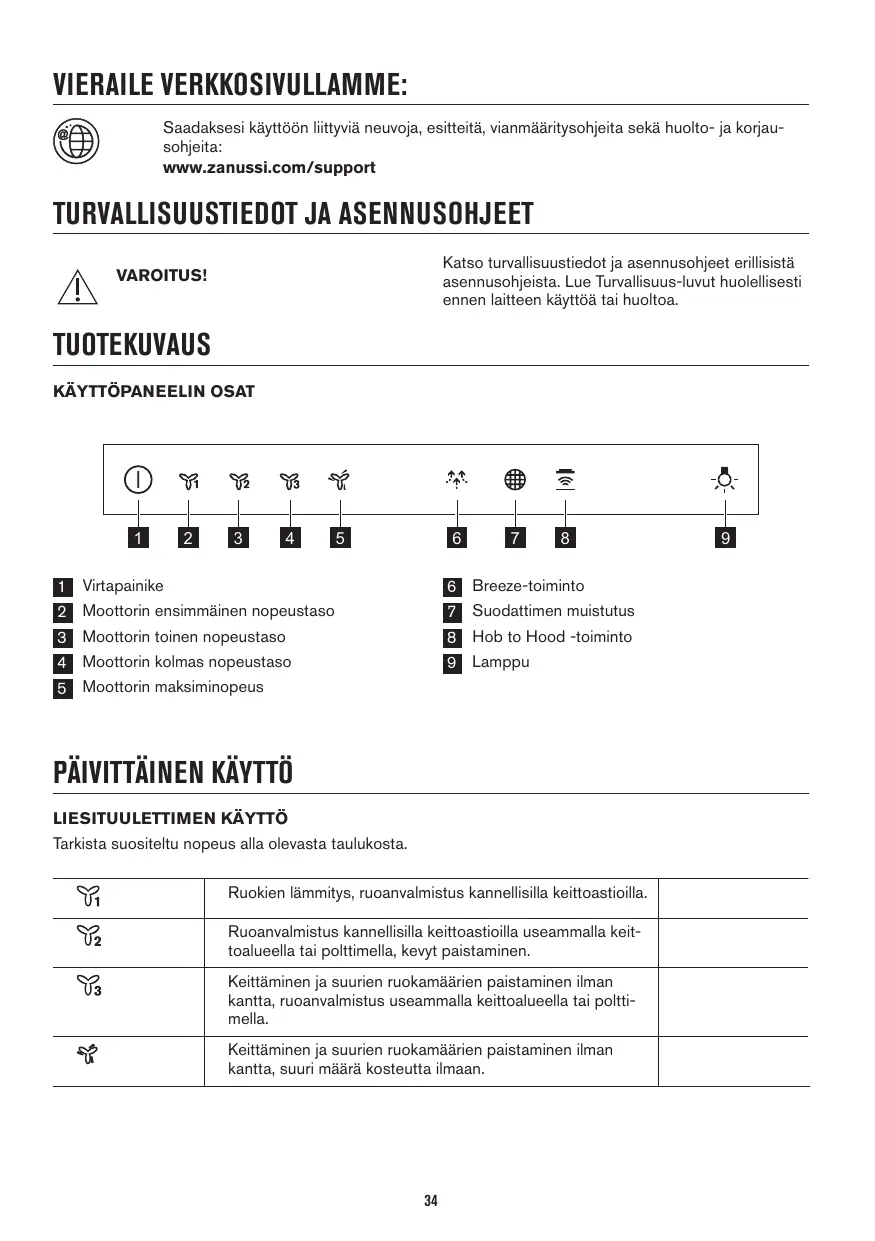

KÄYTTÖOHJE ZFV916Y ZANUSSI

Vaadake kaesoleva peatuki rasvafiltri puhastamise osa.

Katso turvallisuustiedot ja asennusohjeet erillisistä asennusohjeista. Lue Turvallius-luvut huolellisesti ennen laitteen käytöä tai houltoa.

TUOTEKUVAUS

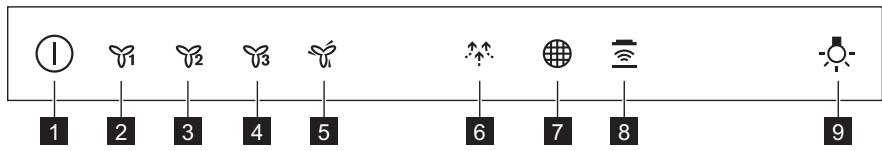

KAYTTOPANEELIN OSAT

1 Virtapainike
2 Moottorin ensimmäinen nopeustaso
3 Moottorin toinen nopeustaso
4 Moottorin kolmas nopeustaso
5 Moottorin maksiminopeus

6 Breeze-toiminto
7 Suodattimen muistutus
8 Hob to Hood -toiminto
9 Lamppu

PÄIVITTÄINEN KÄYTTÖ

LIESITUULETTIMEN KAYTTÖ

Tarkista suositeltu nopeus alla olevasta taulukosta.

Y1	Ruokien lämmitys, ruoanvalmistus kannellisilla keittoastioilla.
Y2	Ruoanvalmistus kannellisilla keittoastioilla useammalla keit-toalueella tai poltimella, kevyt paistaminen.
Y3	Keittäminen ja suurien ruokamäärien paistaminen ilman kannta, ruoanvalmistus useammalla keittoalueella tai polti-mella.
Y	Keittäminen ja suurien ruokamäärien paistaminen ilman kannta, suuri määrä kostenutta ilmaan.

Liesituuletin on suositeltavaa jattaa toimintaan noin 15 minuutin ajaksi ruoanvalmistuksen jalkeen.
Käytöpaneeli koostuu antureista. Kosketa symboleita 1 sekunnin ajan toimintojen kytkemiseksi toimintaan.

Liesituulettimen käytäminen:

1. Kytke laite pälä ple painamalla symbolia ①. Voit kytkeä toiminnon pois paälä.
2. Kytke toiminto paallee koskettamalla symbolia.
3. Kosketa tarvittaessa valon symbolia keittotason valaisemiseksi.

Sammuta laite painamalla uudelleen symbolia ①.

Kyseeessä on automaattitoiminto, joka yhdistäkeittotason liesituulettimeen. Sekä keittotasossa etta liesituulettmessaa on infrapunasignaalin viestin. Puhaltinen nopeus sätyy automaattisesti tilasetuuksen ja keittotasolla olevan kuumimman keittoastian lampötilan mukaan. Puhallinta voidaan saatää myös keittotasosta manuaaliseti. Toiminto voidaan kytkeä toimintaan keittotason paneelista.

Lisātietao toiminnon käytämisestä lóytyy keittotason käyttoohjeesta.

MOOTTORIN MAKSIMINOPEUDEN AKTIVOIMINEN

Painiketta painaessa moottorin maksiminopeus käynnistyy 8 minuutin ajaksi. Sen jälkeen laite palaa edelliseen nopeusasetukseen.

HOITO JA PUHDISTUS

RASVASUODATTIMEN PUHDISTAMINEN

Suodattimet tulee puhistaa vähintään kerran kuukaudessa. Suodattimet tulee asentaa pidikkeiden avulla niin, etta tapit ovat vastakkaisella puolella.

Suodattimen puhdistaminen:

1. Vedä kansi auki.

Kun toiminto on kytketty toimintaan, painikkeen kosketuksilla ei ole vaikutusta.

SUODATTIMEN HÄLYTYKSEN KYTKEMINEN PÄÄLLE JA POIS PÄÄLTÄ

Suodattimen hälytys ilmoittaa hiilisuodattimen
vaihto- tai puhdistustarpeesta sekä
rasvasuodattimen puhdistustarpeesta. Suodattimen
merkkivaloon syttyy (punainen) valor 30 sekunnin
ajaksi, jos rasvasuodattimen puhdistus on tarween.
Suodattimen merkkivalossa vilkkuu (punainen)
valor 30 sekunnin ajan, jos hiilisuodattimen vaihto tai
puhdistus on tarween.

Lue suodattimen halytystiedot kohdasta "Hoito ja puhdistus".

1. Kytke käytöpaneeli pälä.
2. Varmista, etta kuvakkeet ovat sammuneet.
3. Kytke hiisusuodattimen hälytys pälä ja pois paälta koskettamalla painiketta 3 sekunnin ajan.

Jos hiisusuodattimen halytys on paallä, suodattimen kuvakkeessa vilkkuu (punainen) valo viisi kertaa.
Jos hiilusuodattimen halytys on pois
pääälä, suodattimen kuvakkeessa
vilkkuu (punainen) valorokme kertaa.

1. Paina asennuspidikkeen kahvaa liesituulettimen alaosassa olevassa suodatinpaneliissa (1).

1. Kallista suodattimen etuosa hiukan alaspain (2) ja veda sen jälkeen.

Toista kaksi ensimmaistä vaihetta jokaisen suodattimen kohdalla.

1. Puhdista suodattimet sienellä käyttaen hankaamattomia pesuaineita tai pese ne astianpesukoneessa.

Pese astianpesukoneen alhaisella
lampötilalla ja lyhyellä ohjelmalla.
Rasvasuodattimessa voi esiintyä
varimuutoksia, tämä ei vaikuta laitteen
suorituskykyn.

1. Asenna suodattimet takaisin noudattamalla kahden ensimmäisen vaiheen ohjeita painvastaisessa järistyksessä.

Toista vaiheet tarvittaessa kaikkien suodattimien kohdalla.

HIILISUODATTIMENVAIHTAMINEN

VAROITUS! Hilisuodatinta ei voi pestà!

Hiilisuodattimen kyllastymisaika vaihtelee ruoanlaitotavan ja rasvasuodattimen puhdustusiheyden mukaan.

Suodattimen vaihtaminen:

1. Irrota rasvasuodattimet laitteesta.

Lue ohjeet tāmān luvun osiosta "Rasvasuodattimen puhdistaminen".

1. Asenna uusi suodatin suorittamalla toimenpiteet painvastaisessa järestyksessä.

Suodattimet on joka tapauksessa vaihdtava vahintaan neljan kuukauden valein.

HIILISUODATTIMENVAIHTAMINEN

Hiilisuodatin tulee vaihtaa, jos suodattimen halytys on aktivoitunut.

Lue ohjeet taman luvun osiosta "Suodattimen halytys".

Hiilisuodattimen kyllastymisaika vaihtelee ruoanlaitotavan ja rasvasuodattimen puhdistustiheyden mukaan.

VAROITUS! Hilisusuodatinta EI VOI pestà! SuDatinta ei voi regeneroida!

Hilisuodattimen vaihtaminen:

1. Irrota rasvasuodattimet laitteesta.
   Lue ohjeet tāmān luvun osiosta "Rasvasuodattimen puhdistaminen".
2. Kierrä suodatinta vastapäivän (1) ja vedä sen jälkeen (2).

Asenna suodattimet takaisin noudattamalla ohjeita
painvastaisessa järestyksessä.

SUODATTIMEN HÄLYTYS

Katso lisātietao suodattimen
hälytyksen kytkemisestä toimintaan ja
pois toiminnasta Päivittäinen käytö -
luvusta.

Lue ohjeet tāmān luvun osiosta "Rasvasuodattimen puhdistaminen".

Katso osio "Hiilisuodattimen puhdistaminen" tai "Hiilisuodattimen vaihtaminen" (suodattimen mallista riippuen).

Kuittaa hälytys seuraavasti:

Kosketa -painiketta kolmen sekunnin ajan.

LAMPUN VAIHTAMINEN

Tähän laitteeseen kuuluu LED-valo ja erillinen ohjauslaite (LED-muuntaja). Nämä osat saa vaihtaa

YMPÄRISTÖNSUOJELU

ainoastaan huoltoteknikko. Mikäli laitteessa esiintyy toimintahäiriöitä, katso kohta "Huolto" luvusta "Turvallisuusohjeet".

Kierrä materialit, jotka on merkitty merkilla Kierrä pakkaus laittamalla se asianmukaiseen kierratsyastiaan. Suojele ympäristöä ja hmisten terveyttä kierrattamalla sahko- ja elektroniikkaromut. Älä havita merkilla merkittyj kodinkoneita

kotitalousjätteen mukana. Palauta tuote paikalliseen kierratskeskukseen tai ota yhteyttä paikalliseen viranomaiseen.
