Toote tüüp	Õhupuhasti
Bränd	ZANUSSI
Mudel	ZFV916Y
Juhtseadmed	Puutetundlik paneel
Mootori kiirused	4 kiirust + ajutine maksimaalne kiirus (8 min)
Breeze funktsioon	Jahutus pärast küpsetamist, automaatne seiskamine 60 min pärast
Hob2Hood funktsioon	Automaatne ühendus ühilduva pliidiga
Valgustus	LED (asendamine tehniku poolt)
Rasvafilter	Nõudepesumasinas või käsitsi pestav, igakuine puhastus
Söefilter	Mitte pestav, vahetus iga 4 kuu tagant (vastavalt kasutusele)
Filtri alarm	Püsiv punane rasvafiltrile, vilkuv söefiltrile
Alarmi lähtestamine	Vajuta 3 sekundit spetsiaalset nuppu
Mõõdud (hinnangulised)	Laius 90 cm (standard), sügavus 50 cm, kõrgus muutuv
Kaal (hinnanguline)	Umbes 15 kg
Toide	230 V ~ 50 Hz
Energiatarve	Energiaklass määramata
Müra tase	Muutub sõltuvalt kiirusest
Paigaldus	Vaata eraldi paigaldusjuhendit
Hooldus	Puhasta filtreid regulaarselt, vaheta söefilter
Parandatavus	LED-lamp ja draiver on tehniku poolt vahetatavad
Ringlussevõtt	Ära viska olmejäätmete hulka, vii ringlussevõtu keskusesse

Korduma kippuvad küsimused - ZFV916Y ZANUSSI

Kuidas õhupuhastit sisse ja välja lülitada?

Vajutage sümbolit 1 (Sisse/Välja) 1 sekund, et seade sisse või välja lülitada.

Kuidas reguleerida mootori kiirust?

Kasutage sümboleid 2 kuni 5 kiiruse valimiseks (1 kuni 4). Sümbol 5 aktiveerib maksimaalse kiiruse 8 minutiks ja naaseb seejärel eelmisele seadistusele.

Milleks kasutatakse Breeze funktsiooni?

Funktsioon Breeze (sümbol 6) jahutab õhku pärast küpsetamist väikese müratasemega. See lülitub automaatselt välja 60 minuti pärast. Kasutage ainult pärast küpsetamist.

Kuidas puhastada rasvafiltrit?

Eemaldage filter, avades kaane, vajutage käepideme hooba, kallutage filter alla. Puhastage käsnaga mitteabrasiivse pesuvahendiga või nõudepesumasinas (lühike tsükkel, madal temperatuur). Paigaldage tagasi vastupidises järjekorras.

Millal tuleks söefilter vahetada?

Söefilter ei ole pestav. Vahetage see iga 4 kuu tagant või kui filtrialarm vilgub punaselt. Vahetamiseks: eemaldage rasvafiltrid, keerake söefilter vasakule ja tõmmake, seejärel paigaldage uus.

Mida tähendab püsiv või vilkuv punane tuli?

Püsiv punane tuli näitab, et rasvafilter vajab puhastamist. Vilkuv punane tuli näitab, et söefilter vajab vahetamist või puhastamist (olenevalt tüübist). Pärast hooldust vajutage 3 sekundit spetsiaalset nuppu lähtestamiseks.

Kuidas söefiltri teatist sisse või välja lülitada?

Veenduge, et paneel on välja lülitatud, seejärel vajutage 3 sekundit teatise nuppu. Kui tuli vilgub 5 korda, on teatis sisse lülitatud; 3 korda, välja lülitatud.

Kas ma saan ise LED-pirni vahetada?

Ei, LED-pirni ja selle draiverit tohib vahetada ainult kvalifitseeritud tehnik. Rikke korral võtke ühendust müügijärgse teenindusega.

Kuidas kasutada Hob2Hood funktsiooni?

See funktsioon ühendab õhupuhasti automaatselt ühilduva pliidiga infrapuna kaudu. Kiirus kohandub kuumima anuma temperatuuriga. Aktiveerige see pliidilt. Lisateavet leiate pliidi juhendist.

Mida teha rikke korral?

Tutvuge ohutusjuhiste Hooldus peatükiga. Elektriliste osade (LED, draiver) puhul pöörduge tehniku poole. Ärge võtke seadet ise lahti.

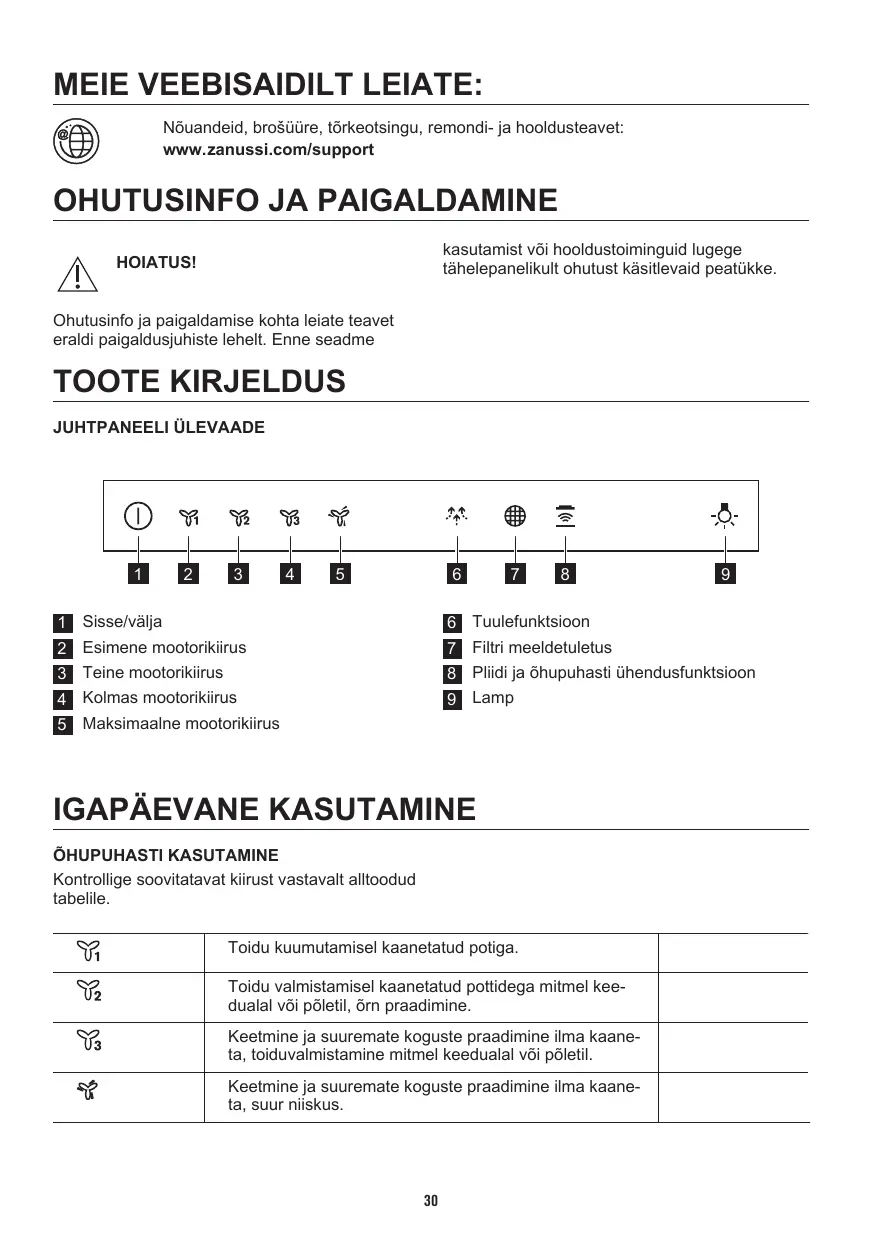

KASUTUSJUHEND ZFV916Y ZANUSSI

Enne kasutamist või hooldustoiminguid lugege tähelepanelikult ohutust käsitlevaid peatükke.

Ohutusinfo ja paigaldamise kohta leiate teavet eraldi paigaldusjuhiste lehelt. Enne seadme

TOOTE KIRJELDUS

JUHTPANEELI ÜLEVAADE

1 Sisse/välja 2 Esimene mootorikiirus 3 Teine mootorikiirus 4 Kolmas mootorikiirus 5 Maksimaalne mootorikiirus

Tuulefunktsioon 7 Filtri meeldetuletus 8 Pliidi ja õhupuhasti ühendusfunktsioon 9 Lamp

IGAPÄEVANE KASUTAMINE

Kontrollige soovitatavat kiirust vastavalt alltoodud tabelile.

Y1	Toidu kuumutamisel kaanetatud potiga.
Y2	Toidu valmistamisel kaanetatud pottidega mitmel kee-dualal või põletil, ørn praadimine.
Y3	Keetmine ja suuremate koguste praadimine ilma kaene-ta, toiduvalmistamine mitmel keedualal või põletil.
Y4	Keetmine ja suuremate koguste praadimine ilma kaene-ta, suur niiskus.

Soovitatav on jätta pärast küpsetamist õhupuhasti tööle ligikaudu 15 minutiks.

Juhtpaneel on sensorväli. Puudutage sümboleid 1 sekund, et funktsioonid aktiveerida.

Õhupuhasti kasutamiseks:

1. Lülitage seade sisse, vajutades sümbolit ①. Nüüd saate funktsioonid sisse lülitada.
2. Funktsiooni käivitamiseks puudutage sümbolit.
3. Vajadusel puudutage valgusti sümbolit, et keeduala valgustada.

Seadme väljalülitamiseks vajutage uuesti sümbolit ①.

PLIIDI JA ÕHUPUHASTI ÜHENDUSFUNKTSIOON

See on automaatne funktsioon, mis ühendab pliidi ja õhupuhasti. Nii pliidil kui ka õhupuhastil on infrapuna-signaalkommunikaator. Ventilaatori kiirus määratakse automaatselt valitud režiimi ja pliidil oleva kõige kuumema nõu temperatuuri alusel. Ventilaatori tööd saab pliidi kaudu ka käsitsi juhtida. Funktsiooni saab sisse lülitada pliidi paneelilt.

Lisateavet funktsiooni kasutamise kohta leiate pliidi kasutusjuhendist.

MAKSIMAALSE MOOTORIKIIRUSE SISSELÜLITAMINE

Vajutades nuppu, lülitub maksimaalne mootorikiirus sisse 8 minutiks. Pärast seda pöördub seade tagasi eelmisele kiirustasemele.

PUHASTUS JA HOOLDUS

RASVAFILTRI PUHASTAMINE

Iga filtrit tuleb puhastada vähemalt kord kuus. Filtrid on kinnitatud vastaskülgedel asuvate klambrite ja varraste abil.

Filtri puhastamiseks:

Kui funktsioon on sisse lülitatud, ei ole nupu täiendaval puudutamisel mingit mõju.

FILTRITEATE SISSE- JA VÄLJALÜLITAMINE

Filtrihoiatus tuletab meelde, et söefilter tuleb asendada või puhastada ja rasvafilter puhastada. Kui rasvafilter vajab puhastamist, lülitub filtri indikaator 30 sekundiks sisse (punaselt). Kui söefilter tuleb asendada või puhastada, siis filtri indikaator vilgub 30 sekundit (punaselt).

Vaadake filtrihoiatust puastuse ja hoolduse peatükis.

1. Lülitage sisse juhtpaneel.
2. Veenduge, et ikoonid on välja lülitatud.
3. Söefiltri teadaande sisse- või väljalülitamiseks puudutage 3 sekundit.

Kui söefiltri teadaanne on sisse lülitatud, siis filtri ikoon vilgub viis korda (punaselt).

Kui söefiltri teadaanne on välja lülitatud, siis filtri ikoon vilgub kolm korda (punaselt).

1. Tõmmake katet, et see avada.

1. Vajutage kinnitusklambri hoidikut, mis asub filtripaneelil õhupuhasti all (1).

1. Kallutage filtri esiosa kergelt allapoole (2), seejärel tõmmake.

Korrake kahte esimest sammu kõigi filtritega.

1. Peske filtreid mitteabrasiivse pesuvahendi ja käsnaga või nõudepesumasinas.

Valige nõudepesumasinas madala temperatuuriga lühike tsükkel.

Rasvafilter võib kergelt muuta värvi, kuid see ei mõjuta kuidagi seadme tööd.

1. Filtrite tagasiasetamiseks korrake kahte esimest sammu vastupidises järjekorras.

Korrake toimingut kõigi filtritega.

SÖEFILTRI ASENDAMINE

HOIATUS! Söefilter ei ole pestav!

Söefiltri kasutusaeg võib olla erinev, sõltudes toiduvalmistamise tüübist ja rasvafiltri puhastamise sagedusest.

Filtri asendamiseks:

1. Eemaldage seadmest kõik rasvafiltrid.

Vt käesoleva peatüki osa "Rasvafiltri puhastamine".

1. Uue filtri paigaldamiseks teostage toiming vastupidises järjekorras.

Kindlasti tuleb filtrid välja vahetada vähemalt iga nelja kuu tagant.

SÖEFILTRI ASENDAMINE

Kui filtri hoiatus on sees, tuleb söefilter asendada.

Vt filtri hoiatust käesolevas peatükis.

Söefiltri kasutusaeg võib olla erinev, sõltudes toiduvalmistamise tüübist ja rasvafiltri puhastamise sagedusest.

HOIATUS! Söefilter EI OLE pestav! Filtrit ei saa uuendada!

Söefiltri tagasipanemiseks:

1. Eemaldage seadmest kõik rasvafiltrid. Vt käesoleva peatüki osa "Rasvafiltri puhastamine".
2. Keerake filtrit vastupäeva (1) ja seejärel tõmmake (2).

Filtrite tagasipanemiseks korrake toimingut vastupidises järjekorras.

FILTRI HOIATUS

Filtri hoiatuse sisse- ja väljalülitamise kohta leiate teavet igapäevase kasutamise jaotisest.

Vaadake söefiltri puhastamise või söefiltri asendamise jaotist (olenevalt filtritüübist).

Hoiatuse lähtestamiseks:

Puudutage 3 sekundit

LAMBI VAHETAMINE

Sellel seadmel on LED-lamp ja eraldi juhtseade (LED-draiver). Need komponendid tohib välja vahetada ainult tehnik. Mis tahes rikke korral

JÄÄTMEKÄITLUS

Sümboliga tähistatud materjalid võib ringlusse suunata. Selleks viige pakendid vastavatesse konteineritesse. Aidake hoida keskkonda ja inimeste tervist ja suunake elektri- ja elektroonilised jäätmed ringlusse. Ärge visake

sümboliga tähistatud seadmeid muude majapidamisjäätmete hulka. Viige seade kohalikku ringluspunkti või pöörduge abi saamiseks kohalikku omavalitsusse.

TURVALLISUUSTEATED JA PAIGALDUSJUHISED

HOIATUS!
