Producttype	Afzuigkap
Merk	ZANUSSI
Model	ZFV916Y
Bediening	Touchpaneel
Motorsnelheden	4 snelheden + tijdelijke maximale snelheid (8 min)
Breeze-functie	Verfrissing na het koken, automatisch uitschakelen na 60 min
Hob2Hood-functie	Automatische koppeling met compatibele kookplaat
Verlichting	LED (vervanging door technicus)
Vetfilter	Afwasbaar in de vaatwasser of met de hand, maandelijkse reiniging
Koolstoffilter	Niet afwasbaar, vervanging elke 4 maanden (afhankelijk van gebruik)
Filteralarm	Rood vast voor vet, knipperend voor koolstof
Alarm resetten	3 seconden lang indrukken op de toegewijde toets
Afmetingen (geschat)	Breedte 90 cm (standaard), diepte 50 cm, hoogte variabel
Gewicht (geschat)	Ongeveer 15 kg
Voeding	230 V ~ 50 Hz
Energieverbruik	Energieklasse niet gespecificeerd
Geluidsniveau	Variabel afhankelijk van snelheid
Installatie	Zie aparte installatie-instructies
Onderhoud	Regelmatig filters reinigen, koolstof vervangen
Herstelbaarheid	LED-lamp en driver vervangbaar door technicus
Recycling	Niet bij het huishoudelijk afval gooien, inleveren bij een recyclingcentrum

Veelgestelde vragen - ZFV916Y ZANUSSI

Hoe de afzuigkap aan- en uitzetten?

Druk gedurende 1 seconde op het symbool 1 (Aan/Uit) om het apparaat aan of uit te zetten.

Hoe stel ik de motorsnelheid in?

Gebruik de symbolen 2 tot 5 om de snelheid te selecteren (1 tot 4). Symbool 5 activeert de maximale snelheid gedurende 8 minuten en keert daarna terug naar de vorige instelling.

Waar dient de Breeze-functie voor?

De Breeze-functie (symbool 6) verfrist de lucht na het koken met weinig geluid. Deze schakelt na 60 minuten automatisch uit. Alleen na het koken gebruiken.

Hoe reinig ik het vetfilter?

Verwijder het filter door het deksel te openen, druk op de hendel van de klem, kantel het filter naar beneden. Reinig met een spons en niet-schurend schoonmaakmiddel of in de vaatwasser (korte cyclus, lage temperatuur). Plaats terug in omgekeerde volgorde.

Wanneer moet ik het koolstoffilter vervangen?

Het koolstoffilter is niet afwasbaar. Vervang het elke 4 maanden of wanneer het filteralarm rood knippert. Om te vervangen: verwijder de vetfilters, draai het koolstoffilter naar links en trek het eruit, installeer vervolgens het nieuwe.

Wat betekent het rode lampje dat constant brandt of knippert?

Het rode constante lampje geeft aan dat het vetfilter gereinigd moet worden. Het rode knipperende lampje geeft aan dat het koolstoffilter vervangen of gereinigd moet worden (afhankelijk van het type). Druk 3 seconden op de toegewijde toets om na onderhoud te resetten.

Hoe activeer of deactiveer ik de melding voor het koolstoffilter?

Zorg ervoor dat het bedieningspaneel uit is, druk vervolgens 3 seconden op de meldingstoets. Als het lampje 5 keer knippert, is de melding geactiveerd; 3 keer, gedeactiveerd.

Kan ik zelf de LED-lamp vervangen?

Nee, de LED-lamp en de driver mogen alleen door een gekwalificeerde technicus worden vervangen. Neem bij storing contact op met de klantenservice.

Hoe gebruik ik de Hob2Hood-functie?

Deze functie koppelt de afzuigkap automatisch aan een compatibele kookplaat via infrarood. De snelheid past zich aan aan de temperatuur van het heetste kookgerei. Activeer het vanaf de kookplaat. Raadpleeg de handleiding van de kookplaat voor meer informatie.

Wat te doen bij een storing?

Raadpleeg het hoofdstuk Onderhoud van de veiligheidsinstructies. Voor elektrische onderdelen (LED, driver) een technicus inschakelen. Demonteer het apparaat niet zelf.

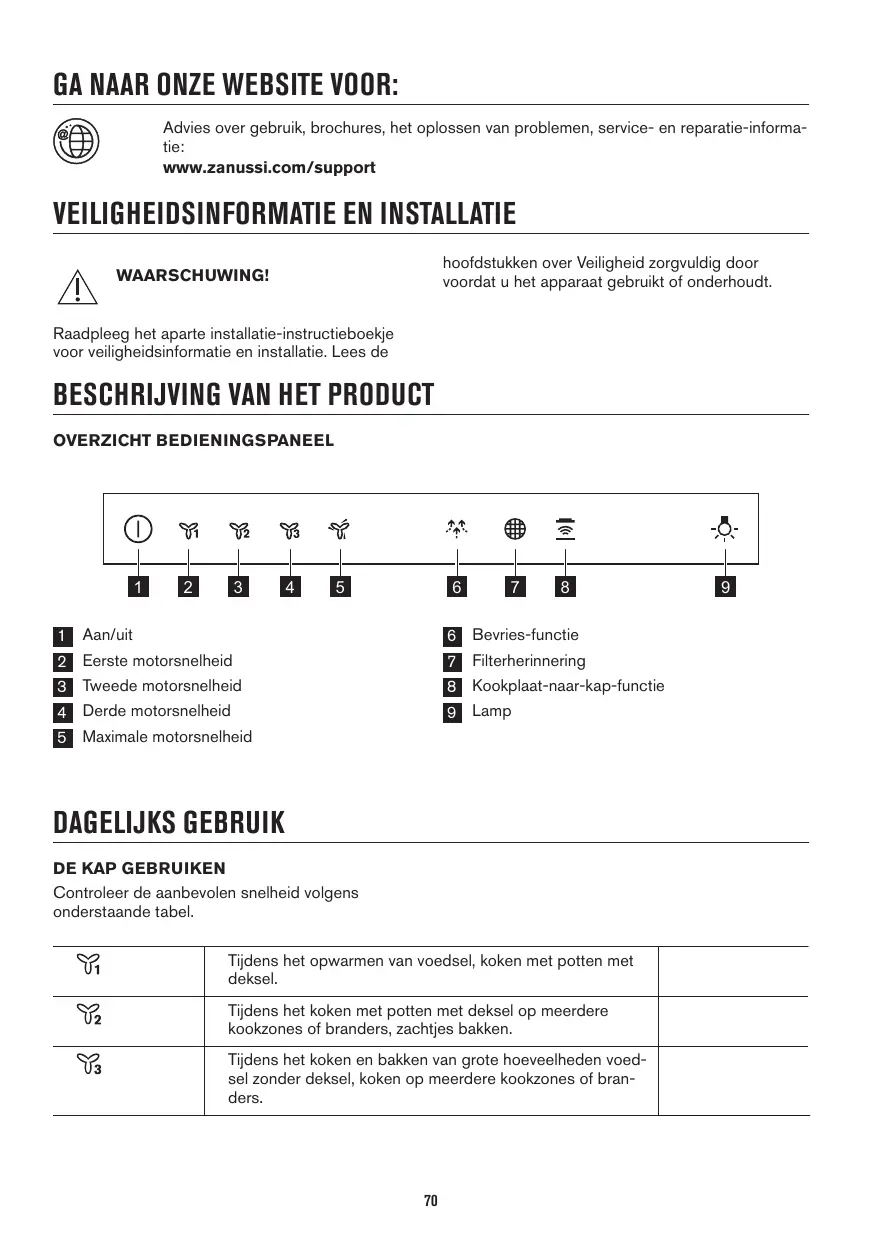

GEBRUIKSAANWIJZING ZFV916Y ZANUSSI

Advies over gebruik, brochures, het oplossen van problemen, service- en reparatie-informatie:

Lees de hoofdstukken over Veiligheid zorgvuldig door voordat u het apparaat gebruikt of onderhoudt.

Raadpleeg het aparte installatie-instructieboekje voor veiligheidsinformatie en installatie. Lees de

1 Aan/uit 2 Eerste motorsnelheid 3 Tweede motorsnelheid 4 Derde motorsnelheid 5 Maximale motorsnelheid

6 Bevries-functie 7 Filterherinnering 8 Kookplaat-naar-kap-functie 9 Lamp

DAGELIJKS GEBRUIK

DE KAP GEBRUIKEN

Controleer de aanbevolen snelheid volgens onderstaande tabel.

Y1	Tijdens het opwarmen van voedsel, koken met potten met deksel.
Y2	Tijdens het koken met potten met deksel op meerere kookzones of branders, zachtjes bakken.
Y3	Tijdens het koken en bakken van groe hoeveelheden voed-sel zonder deksel, koken op meerere kookzones of bran-ders.

Tijdens het koken en bakken van groe hoeveelheden voed-sel zonder deksel, grote luchtvochtigheid.
Frist op een laag geluidsniveau na het koken de lucht inkeulen op. Het apparaat kan worden in- en uitgeschakeld door het symbool aan te raken. De functie schakelt automatisch uit na 60 minutes. Alleen gezbruiken na het koken.

Het wordt aanbevolen om de kap ongeveer 15 minuten na het koken aan te laten staan.

Het bedieningspaneel is een sensorveld. Raak de symbolen gedurende 1 seconde aan om de functies in te schakelen.

Om de kap:

1. Zet het apparaat aan door op het symbool ① te drukken. Je kunt nu de functies activeren.
2. Raak om de functie in te schakelen het symbool aan.
3. Druk indien nodig op het lichtsymbool om het kookoppervlak te verlichten.

Om het apparaat uit te schakelen druk je opnieuw op het symbool ①.

KOOKPLAAT-NAAR-KAP-FUNCTIE

Het is een automatische functie die de kookplaat op een afzuigkap aansluit. Zowel de kookplaat als de afzuigkap heeft een infraroodontvanger. De snelheid van de ventilator wordt automatisch bepaald op basis van de modusinstelling en de temperatuur van de heetste pan op de kookplaat. U kunt de ventilator van de kookplaat ook handmatig bedienen. De functie kan worden geactiveerd vanaf het paneel van de kookplaat.

Voor meer informatie over het gebruik van de kookplaat raadpleegt u de gebruiksaanwijzing van de kookplaat.

MAXIMALE MOTORSNELHEID ACTIVEREN

Wanneer u op de knop drukt, begint de maximale motorsnelheid gedurende 8 minuten te

werken. Daarna keert het apparaat terug naar de vorige snelheidsinstellingen.

Wanneer de functie is ingeschakeld, heeft een extra aanraking van de knop geen effect.

FILTERMELDING ACTIVEREN EN DEACTIVEREN

Het filteralarm herinnert u eraan om de koolstoffilter te vervangen of te reinigen en de vetfilter te reinigen. Het controlelampje van de filter brandt (rood) gedurende 30 seconden als de vetfilter moet worden gereinigd. Het controlelampje van de filter knippert (rood) gedurende 30 seconden als de koolstoffilter moet worden vervangen of gereinigd.

Zie "Filteralarm" in hoofdstuk "Onderhoud en reiniging".

1. Schakel het bedieningspaneel in.
2. Zorg ervoor dat de pictogrammen zijn uitgeschakeld.
3. Raak 3 seconden aan om de koolstoffiltermelding te activeren of te deactiveren.

Als de melding van de koolstoffilter is geactiveerd, knippert het filterpictogram (rood) vijf keer.

Als de melding van de koolstoffilter is gedeactiveerd, knippert het filterpictogram (rood) drie keer.

DE VETFILTER REINIGEN

Elke filter moet ten minste eenmaal per maand worden gereinigd. Filters worden gemonteerd met behulp van clips en pennen aan de andere kant.

De filter reinigen:

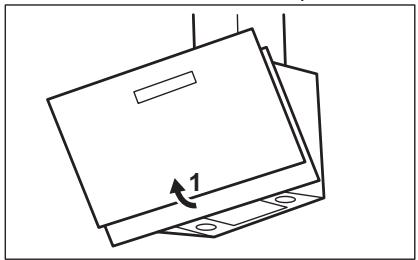

1. Trek aan het deksel om het te openen.

1. Druk op de handgreep van de montageclip op het filterpaneel onder de kap (1).

1. Kantel de voorkant van de filter iets naar beneden (2) en trek vervolgens.

Herhaal de eerste twee stappen voor alle filters.

1. Reinig de filters met een spons met niet-schurende reinigingsmiddelen of in een vaatwasser.

De vaatwasser moet op een lage temperatuur en een korte cyclus worden ingesteld. De vetfilter kan verkleuren, maar dat heeft geen invloed op de prestaties van het apparaat.

1. Voer de eerste twee stappen in omgekeerde volgorde uit om de filters terug te plaatsen.

Herhaal de stappen voor alle filters indien van toepassing.

DE KOOLFILTER VERVANGEN

WAARSCHUWING! De koolfilter is NIET afwasbaar!

De verzadigingstijd van de koolfilter varieert afhankelijk van het type koken en de regelmaat van het reinigen van de vetfilter.

Om de filter te vervangen:

1. Haal de vetfilters uit het apparaat. Zie "De vetfilter reinigen" in dit hoofdstuk.
2. Voer dezelfde stappen in omgekeerde volgorde uit om een nieuw filter te installeren.

In ieder geval moeten de filters ten minste om de vier maanden worden vervangen.

DE KOOLFILTER VERVANGEN

De koolstoffilter moet worden vervangen als het filteralarm brandt.

Zie het filteralarm in dit hoofdstuk.

De verzadigingstijd van de koolstoffilter varieert afhankelijk van het type koken en de regelmaat van het reinigen van de vetfilter.

WAARSCHUWING! De koolstoffilter is NIET afwasbaar! De filter kan niet worden geregenereerd!

Om de koolstoffilter te vervangen:

1. Haal de vetfilters uit het apparaat. Zie "De vetfilter reinigen" in dit hoofdstuk.
2. Draai de filter linksom (1) en trek vervolgens (2).

Voer de stappen in omgekeerde volgorde uit om de filters terug te plaatsen.

FILTERALARM

Zie "Activeren en deactiveren van het filteralarm" in het hoofdstuk Dagelijks gebruik.

Zie "De vetfilter reinigen" in dit hoofdstuk.

Zie "De koffiefilter reinigen" of "De koffiefilter vervangen" (afhankelijk van het filtertype).

Om het alarm te resetten:

Raak de 3 seconden aan.

MILIEUBESCHERMING

Recycleer de materialen met het symbool. Gooi de verpakking in een geschikte afvalcontainer om het te recycleren. Bescherm het milieu en de volksgezondheid en recycleer op een correcte manier het afval van elektrische en elektronische

HET LAMPJE VERVANGEN

Dit apparaat is uitgerust met een LED-lamp en een apart bedieningsmechanisme (LED-driver). Deze onderdelen kunnen alleen door een technicus worden vervangen. Raadpleeg in geval van storingen "Service" in het hoofdstuk "Veiligheidsinstructies".

apparaten. Gooi apparaten gemarkeerd met het symbool niet weg met het huishoudelijk afval. Breng het product naar het milieustation bij u in de buurt of neem contact op met de gemeente.

VEILIGHEIDSINFORMATIE EN INSTALLATIE

WAARSCHUWING!

Zie het aparte boekje voor installatie-instructies voor veiligheidsinformatie en installatie. Lees

de veiligheidshoofdstukken zorgvuldig voordat u het product gebruikt of onderhoudt.

PRODUCTBESCHRIJVING

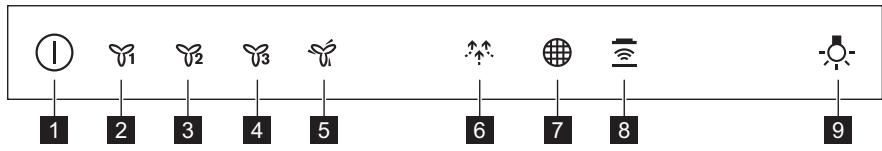

OVERZICHT VAN HET BEDIENINGSPANEEL

Aan/Uit 2 Eerste motorstand 3 Tweede motorstand 4 Derde motorstand 5 Maximale motorstand
