Termék típusa	Elszívó páraelszívó
Márka	ZANUSSI
Modell	ZFV916Y
Vezérlés	Érintőpanel
Motor sebességek	4 sebesség + időzített maximális sebesség (8 perc)
Breeze funkció	Főzés utáni frissítés, automatikus leállítás 60 perc után
Hob2Hood funkció	Automatikus kapcsolat kompatibilis főzőlappal
Világítás	LED (szerelő általi csere)
Zsírszűrő	Mosható mosogatógépben vagy kézzel, havi tisztítás
Szénszűrő	Nem mosható, csere 4 havonta (használattól függően)
Szűrő riasztás	Folyamatos piros zsírhoz, villogó szénhez
Riasztás visszaállítás	3 másodperces hosszú nyomás a dedikált gombon
Méretek (becsült)	Szélesség 90 cm (standard), mélység 50 cm, változó magasság
Súly (becsült)	Körülbelül 15 kg
Tápfeszültség	230 V ~ 50 Hz
Energiafogyasztás	Energiaosztály nincs megadva
Zajszint	Sebességtől függően változó
Telepítés	Lásd a külön telepítési útmutatót
Karbantartás	Rendszeresen tisztítsa a szűrőket, cserélje a szenet
Javíthatóság	LED lámpa és meghajtó cserélhető szerelő által
Újrahasznosítás	Ne dobja a háztartási hulladékba, helyezze el újrahasznosító központban

Gyakran ismételt kérdések - ZFV916Y ZANUSSI

Hogyan kapcsoljuk be és ki a páraelszívót?

Nyomja meg a 1 szimbólumot (Be/Ki) 1 másodpercig a készülék be- vagy kikapcsolásához.

Hogyan állítsuk be a motor sebességét?

Használja a 2–5 szimbólumokat a sebesség kiválasztásához (1–4). Az 5-ös szimbólum 8 percre aktiválja a maximális sebességet, majd visszaáll az előző beállításra.

Mire való a Breeze funkció?

A Breeze funkció (6-os szimbólum) alacsony zajszinttel frissíti a levegőt főzés után. 60 perc elteltével automatikusan kikapcsol. Csak főzés után használja.

Hogyan tisztítsuk a zsírszűrőt?

Távolítsa el a szűrőt a fedél kinyitásával, nyomja meg a bilincs kart, billentse le a szűrőt. Tisztítsa szivaccsal, nem karcoló tisztítószerrel vagy mosogatógépben (rövid ciklus, alacsony hőmérséklet). Helyezze vissza az ellenkező sorrendben.

Mikor kell cserélni a szénszűrőt?

A szénszűrő nem mosható. Cserélje 4 havonta, vagy amikor a szűrő riasztás pirosan villog. Cseréhez: vegye ki a zsírszűrőket, forgassa el a szénszűrőt balra és húzza ki, majd szerelje be az újat.

Mit jelent a folyamatos vagy villogó piros jelzőfény?

A folyamatos piros fény azt jelzi, hogy a zsírszűrőt tisztítani kell. A villogó piros fény azt jelzi, hogy a szénszűrőt cserélni vagy tisztítani kell (típustól függően). Nyomja meg 3 másodpercig a dedikált gombot a visszaállításhoz karbantartás után.

Hogyan kapcsoljuk be vagy ki a szénszűrő értesítését?

Győződjön meg róla, hogy a kezelőpanel ki van kapcsolva, majd nyomja meg 3 másodpercig az értesítő gombot. Ha a jelzőfény 5-ször villog, az értesítés be van kapcsolva; 3-szor villog, le van kapcsolva.

Kicserélhetem magam a LED izzót?

Nem, a LED izzót és a meghajtót csak szakképzett szerelő cserélheti. Meghibásodás esetén lépjen kapcsolatba a vevőszolgálattal.

Hogyan használjuk a Hob2Hood funkciót?

Ez a funkció automatikusan összekapcsolja a páraelszívót egy kompatibilis főzőlappal infravörös segítségével. A sebesség a legmelegebb edény hőmérsékletéhez igazodik. Aktiválja a főzőlapról. További információkért olvassa el a főzőlap használati útmutatóját.

Mi a teendő meghibásodás esetén?

Olvassa el a biztonsági előírások Karbantartás fejezetét. Elektromos alkatrészek (LED, meghajtó) esetén hívjon szerelőt. Ne szerelje szét a készüléket saját maga.

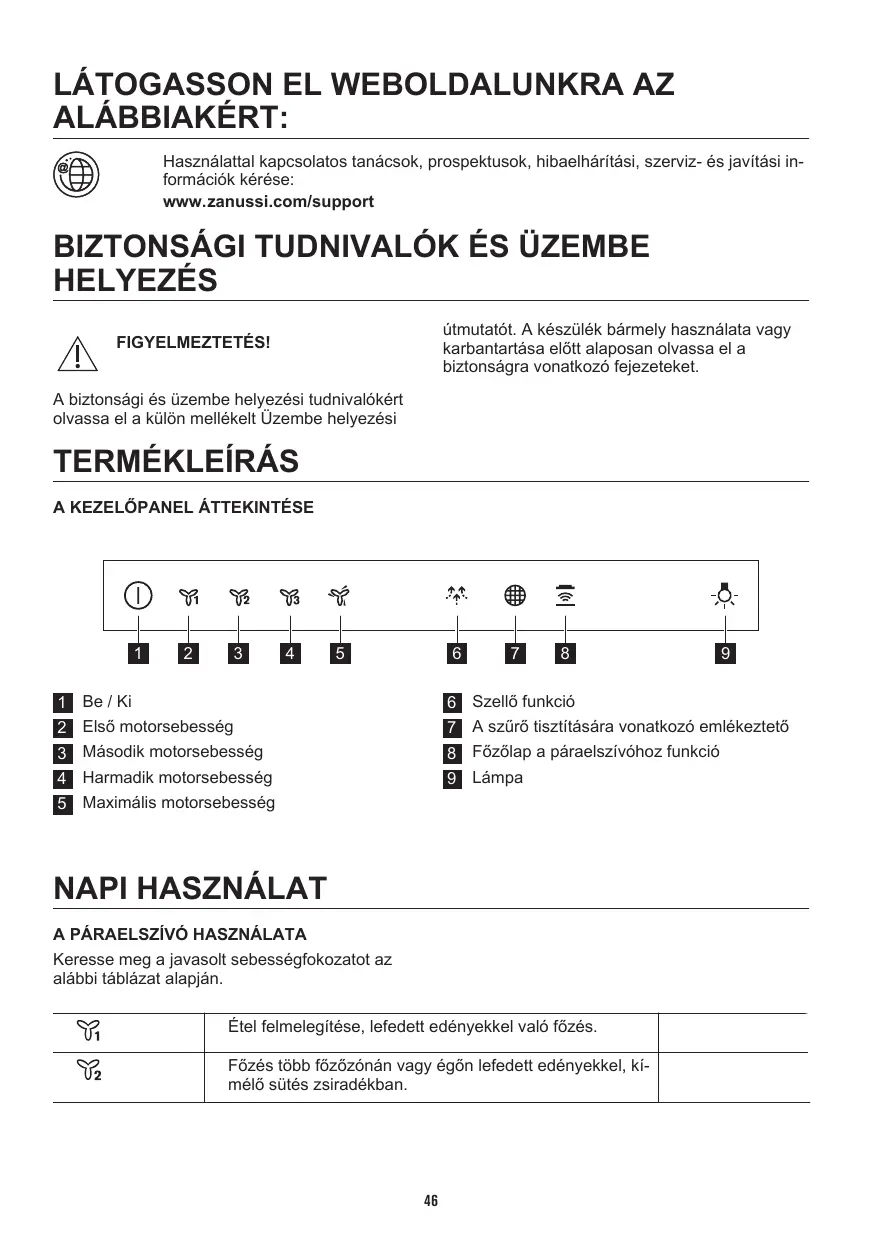

HASZNÁLATI ÚTMUTATÓ ZFV916Y ZANUSSI

Használattal kapcsolatos tanácsok, prospektusok, hibaelhárítási, szerviz- és javítási információk kérése:

A biztonsági és üzembe helyezési tudnivalókért olvassa el a külön mellékelt Üzembe helyezési

útmutatót. A készülék bármely használata vagy karbantartása előtt alaposan olvassa el a biztonságra vonatkozó fejezeteket.

TERMÉKLEÍRÁS

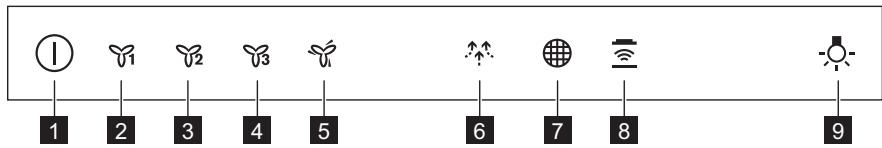

A KEZELŐPANEL ÁTTEKINTÉSE

1 Be / Ki 2 Első motorsebesség 3 Második motorsebesség 4 Harmadik motorsebesség 5 Maximális motorsebesség

6 Szellőfunkció 7 A szűrő tisztítására vonatkozó emlékeztető 8 Főlap a páraelszívóhoz funkció 9 Lámpa

NAPI HASZNÁLAT

A PÁRAELSZÍVÓ HASZNÁLATA

Keresse meg a javasolt sebességfokozatot az alábbi táblázat alapján.

Y1	Étel felmelegítese, lefedett edényekkel való főzés.
Y2	Főzés tobb főzőzónán vagy égon lefedett edényekkel, ki-mélő sutes zhiradékban.
U3	Forralás és nagy mennyiségű étel sütese zsradékban fe-dő nélkül, főzés tobb főzózónán vagy égon.
	Forralás és nagy mennyiségű étel sütese zsradékban fe-dő nélkül, magas páratartalom.
↑↑	Alacsony zajszt mellett, főzest követően, felfrissiti a konyha levegőjét. A szimbólum megérintésével be- és ki-kapcsolható. A funkció 60 perc elteletével automatikusan kikapcsol. Csak a főzés befejezés után használja.

A főzés után javasolt a páraelszívót további kb. 15 percig működni hagyni.

A kezelőpanel érintőmezőkből áll. A funkciók bekapcsolásához érintse meg 1 másodpercre a szimbólumokat.

A páraelszívó üzemeltetése:

1. Kapcsolja be a készüléket a ① szimbólum megnyomásával. Ekkor bekapcsolhatja a funkciókat.
2. A funkció bekapcsolásához érintse meg a szimbólumot.
3. Ha szükséges, a főzőfelület megvilágításához érintse meg a világítás szimbólumot.

A készülék kikapcsolásához nyomja meg ismét a

① szimbólumot.

FŐZŐLAP A PÁRAELSZÍVÓHOZ FUNKCIÓ

Ez egy automatikus funkció, mely a főzőlapot összekapcsolja a páraelszívóval. A főzőlap és a páraelszívó is infravörös jelekkel kommunikál. A ventilátor sebességét a készülék automatikusan határozza meg a beállított üzemmód és a főzőlapon lévő legmelegebb főzőedény alapján. A ventilátor kézzel is irányítható a főzőlapról. A funkció a főzőlap kezelőpaneljéről kapcsolható be.

A funkció használatára vonatkozó további tájékoztatásért lapozza fel a főzőlap használati utasítását.

MAXIMÁLIS MOTORSEBESSÉG BEKAPCSOLÁSA

Ha megnyomja a gombot, a maximális motorsebesség 8 percig működik. Az idő letelte

után a készülék visszatér az előző sebesség-beállításhoz.

Amikor a funkció be van kapcsolva, a gomb további megérintése nincs semmilyen hatással.

A SZŰRŐRE VONATKOZÓ FIGYELMEZTETÉS BE- ÉS KIKAPCSOLÁSA

A szűrőre vonatkozó figyelmeztetés emlékeztet a szénszűrő cseréjének vagy tisztításának, valamint a zsírszűrő tisztításának esedékességére. A szűrő visszajelző világítani kezd 30 másodpercig (és piros színnel), ha a zsírszűrő tisztítása szükséges. A szűrő visszajelző villog 30 másodpercig (és piros színnel), ha a szénszűrő cseréje vagy tisztítása szükséges.

Olvassa el az „Ápolás és tisztítás” c. fejezet szűrőre vonatkozó figyelmeztetéssel kapcsolatos szakaszát.

1. Kapcsolja be a kezelőpanelen.
2. Ellenőrizze, hogy az ikonok kialszanak-e.
3. A szénszűrőre vonatkozó figyelmeztetés be- vagy kikapcsolásához érintse meg 3 másodpercig a gombot.

Ha a szénszűrőre vonatkozó figyelmeztetés be van kapcsolva, a szűrő ikon 5 alkalommal felvillan (és piros színnel).

Ha a szénszűrőre vonatkozó figyelmeztetés ki van kapcsolva, a szűrő ikon 3 alkalommal felvillan (és piros színnel).

A ZSÍRSZŰRŐ TISZTÍTÁSA

Mindegyik szűrőt legalább havonta egyszer meg kell tisztítani. A szűrőket az ellenkező oldalon kapcsok és pálcák tartják a helyükön.

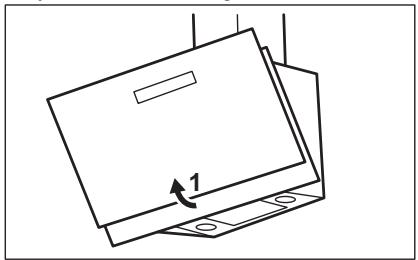

A szűrő tisztítása:

1. Kinyitáshoz húzza meg a burkolatot.

1. Nyomja meg a rögzítőkapocs fogantyúját a páraelszívó alján lévő szűrőpanelen (1).

1. Kissé billentse le a szűrő elejét (2), majd húzza ki.

Ismételje meg az első két lépést az összes szűrőnél.

1. Tisztítsa meg a szűrőket egy szivaccsal és nem súroló tisztítószerrel, vagy használjon mosogatógépet.

A mosogatógépen alacsony hőmérsékletű és rövid ciklust állítson be. A zsírszűrő elszíneződhet, azonban ez nem befolyásolja a készülék teljesítményét.

1. A szűrők visszaszereléséhez fordított sorrendben végezze el az első két lépést.

Amennyiben szükséges, ismételje meg a lépéseket az összes szűrőnél.

A SZÉNSZŰRŐ CSERÉJE

FIGYELMEZTETÉS! A szénszűrő nem mosható!

A szénszűrő telítődésének időtartama a főzés módjától és a zsírszűrő tisztításának gyakoriságától függ.

A szűrő cseréje:

1. Távolítsa el a zsírszűrőket a készülékből. Lásd „A zsírszűrő tisztítása” c. szakaszt a jelen fejezetben.
2. Az új szűrő beszereléséhez fordított sorrendben végezze el ugyanezeket a lépéseket.

A szűrők cseréje minden esetben legalább négyhavonta szükséges.

A SZÉNSZŰRŐ CSERÉJE

A szénszűrőt ki kell cserélni, ha a szűrőre vonatkozó figyelmeztetés megjelenik.

Lásd a jelen fejezet szűrőre vonatkozó figyelmeztetéssel kapcsolatos szakaszát.

A szénszűrő telítődésének időtartama a főzés módjától és a zsírszűrő tisztításának gyakoriságától függ.

FIGYELMEZTETÉS! A szénszűrő NEM mosható! A szűrő nem regenerálható!

A szénszűrő cseréje:

1. Távolítsa el a zsírszűrőket a készülékből. Lásd „A zsírszűrő tisztítása” c. szakaszt a jelen fejezetben.
2. Az óramutató járásával ellentétesen fordítsa el a szűrőt (1), majd húzza ki (2).

A szűrők visszaszereléséhez fordított sorrendben végezze el a lépéseket.

SZŰRŐRE VONATKOZÓ FIGYELMEZTETÉS

Olvassa el a Napi használat c. fejezetben a szűrőre vonatkozó figyelmeztetés be- és kikapcsolására vonatkozó szakaszát.

Lásd a zsírszűrő tisztítására vonatkozó szakaszt a jelen fejezetben.

Olvassa el a szénszűrő tisztítására vagy cseréjére vonatkozó szakaszt (a szűrő típusától függően).

A figyelmeztetés kikapcsolása:

Érintse meg 3 másodpercre a gombot.

A LÁMPA CSERÉJE

Ezt a készüléket LED-lámpával és külön vezérlőegységgel (LED-meghajtó) szállítjuk. Ezeket az alkatrészeket kizárólag szakember cserélheti ki. Hibás működés esetén olvassa el a „Szerviz” című szakaszt a „Biztonsági utasítások” c. fejezetben.

KÖRNYEZETVÉDELMI TUDNIVALÓK

A következő jelzéssel ellátott anyagokat hasznosítsa újra. Újrahasznosításhoz tegye a megfelelő konténerekbe a csomagolást. Járuljon hozzá környezetünk és egészségünk védelméhez, és hasznosítsa újra az elektromos és elektronikus hulladékot. A tiltó

szimbólummal ellátott készüléket ne dobja a háztartási hulladék közé. Juttassa el a készüléket a helyi újrahasznosító telepre, vagy lépjen kapcsolatba a hulladékkezelésért felelős hivatallal.
