Tipo de producto	Campana extractora
Marca	ZANUSSI
Modelo	ZFV916Y
Controles	Panel táctil
Velocidades del motor	4 velocidades + velocidad máxima temporizada (8 min)
Función Breeze	Refrescamiento después de cocinar, apagado automático después de 60 min
Función Hob2Hood	Conexión automática con placa de cocción compatible
Iluminación	LED (reemplazo por técnico)
Filtro de grasa	Lavable en lavavajillas o a mano, limpieza mensual
Filtro de carbón	No lavable, reemplazo cada 4 meses (según uso)
Alarma de filtro	Rojo fijo para grasa, parpadeante para carbón
Reinicio de alarma	Presión prolongada 3 segundos en el botón dedicado
Dimensiones (estimadas)	Ancho 90 cm (estándar), fondo 50 cm, altura variable
Peso (estimado)	Aproximadamente 15 kg
Alimentación	230 V ~ 50 Hz
Consumo energético	Clase energética no especificada
Nivel sonoro	Variable según velocidad
Instalación	Ver instrucciones de instalación separadas
Mantenimiento	Limpiar filtros regularmente, reemplazar carbón
Reparabilidad	Lámpara LED y driver reemplazables por técnico
Reciclaje	No desechar con basura doméstica, depositar en centro de reciclaje

Preguntas frecuentes - ZFV916Y ZANUSSI

¿Cómo encender y apagar la campana?

Presione el símbolo 1 (Encendido/Apagado) durante 1 segundo para encender o apagar el aparato.

¿Cómo ajustar la velocidad del motor?

Use los símbolos 2 a 5 para seleccionar la velocidad (1 a 4). El símbolo 5 activa la velocidad máxima durante 8 minutos, luego vuelve al ajuste anterior.

¿Para qué sirve la función Breeze?

La función Breeze (símbolo 6) refresca el aire después de cocinar con bajo ruido. Se apaga automáticamente después de 60 minutos. Usar solo después de cocinar.

¿Cómo limpiar el filtro de grasa?

Retire el filtro abriendo la tapa, presione la palanca de la pinza, incline el filtro hacia abajo. Limpie con esponja y detergente no abrasivo o en lavavajillas (ciclo corto, baja temperatura). Vuelva a colocar siguiendo el inverso.

¿Cuándo hay que reemplazar el filtro de carbón?

El filtro de carbón no es lavable. Reemplácelo cada 4 meses o cuando la alarma del filtro parpadee en rojo. Para cambiarlo: retire los filtros de grasa, gire el filtro de carbón hacia la izquierda y tire, luego instale el nuevo.

¿Qué significa el indicador rojo fijo o parpadeante?

El indicador rojo fijo indica que el filtro de grasa debe limpiarse. El indicador rojo parpadeante indica que el filtro de carbón debe reemplazarse o limpiarse (según tipo). Presione 3 segundos el botón dedicado para reiniciar después del mantenimiento.

¿Cómo activar o desactivar la notificación del filtro de carbón?

Asegúrese de que el panel esté apagado, luego presione 3 segundos el botón de notificación. Si el indicador parpadea 5 veces, la notificación está activada; 3 veces, desactivada.

¿Puedo reemplazar yo mismo la bombilla LED?

No, la bombilla LED y su driver deben ser reemplazados únicamente por un técnico calificado. En caso de avería, contacte al servicio postventa.

¿Cómo usar la función Hob2Hood?

Esta función conecta automáticamente la campana a una placa de cocción compatible mediante infrarrojos. La velocidad se adapta a la temperatura del recipiente más caliente. Actívela desde la placa de cocción. Consulte el manual de la placa para más información.

¿Qué hacer en caso de mal funcionamiento?

Consulte el capítulo Mantenimiento de las instrucciones de seguridad. Para las piezas eléctricas (LED, driver), llame a un técnico. No desmonte el aparato usted mismo.

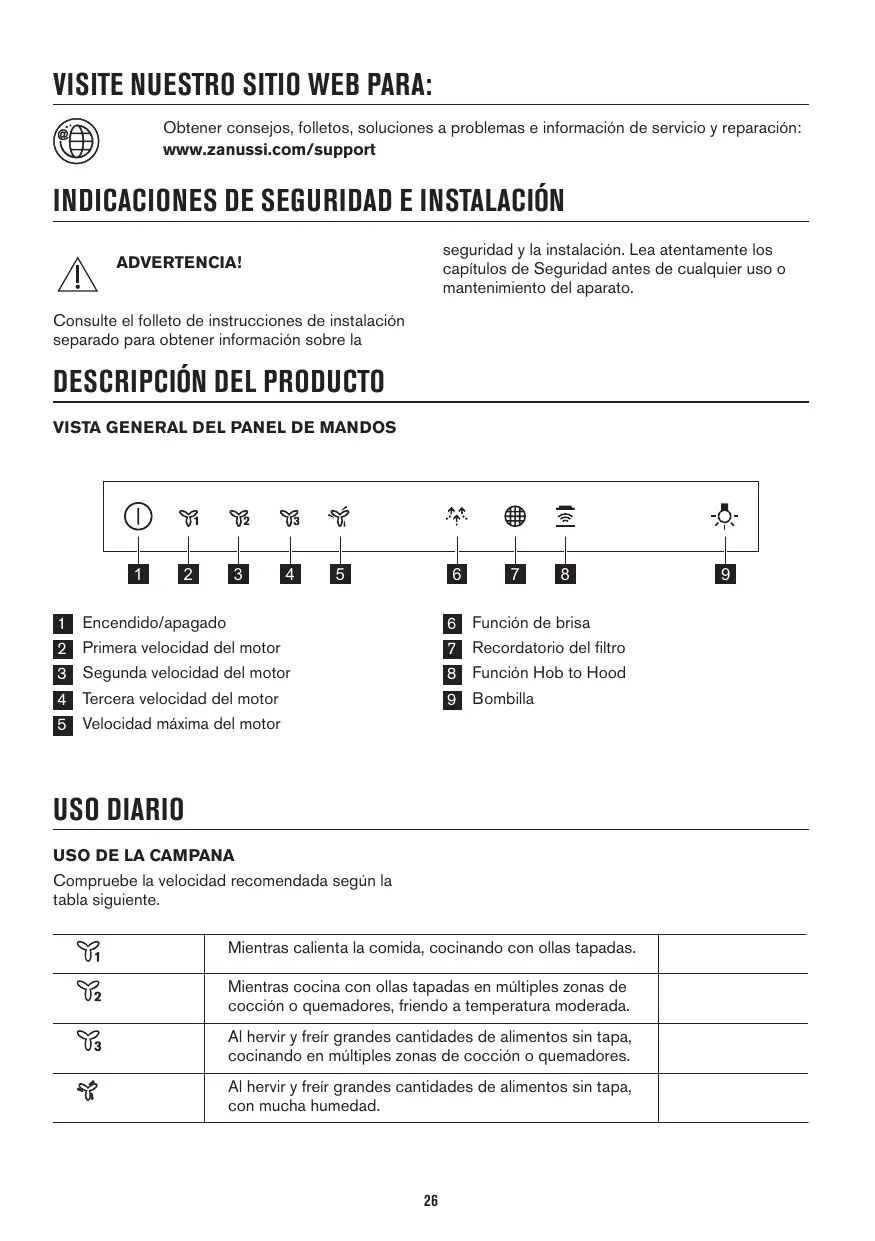

MANUAL DE USUARIO ZFV916Y ZANUSSI

INDICACIONES DE SEGURIDAD E INSTALACIÓN

¡ADVERTENCIA!

Consulte el folleto de instrucciones de instalación separado para obtener información sobre la seguridad y la instalación.

Lea atentamente los capítulos de seguridad antes de cualquier uso o mantenimiento del aparato.

DESCRIPCIÓN DEL PRODUCTO

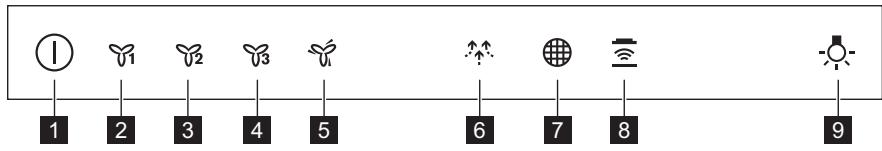

VISTA GENERAL DEL PANEL DE MANDOS

1 Encendido/apagado 2 Primera velocidad del motor 3 Segunda velocidad del motor 4 Tercera velocidad del motor 5 Velocidad máxima del motor

6 Función de brisa 7 Recordatorio del filtro 8 Función Hob to Hood 9 Bombilla

USO DIARIO

USO DE LA CAMPANA

Compruebe la velocidad recomendada según la tabla.

Y1	Mrientas calientla comida, cocinando con ullas tapadas.
Y2	Mrientras cucina con ullas tapadas en multibles zonas de cocción o quemadores,friendo a temperatura moderada.
Y3	Al hervir y freir grandes cantidades de alimentos sin tapa, cocinando en multibles zonas de cocción o quemadores.
Y4	Al hervir y freir grandes cantidades de alimentos sin tapa, con mucha humedad.

Se recomienda dejar la campana en funcionamiento durante aproximadamente 15 minutos después de cocinar.

El panel de mandos es un campo de sensores. Toque los símbolos durante 1 segundo para activar las funciones.

Para utilizar la campana:

1. Encienda el aparato pulsando el símbolo ①. Ahora puede activar las funciones.
2. Para activar la función, toque el símbolo.
3. Si es necesario, toque el símbolo de la bombilla para iluminar la superficie de cocción.

Para apagar el aparato, pulse de nuevo el símbolo.

FUNCIÓN HOB TO HOOD

Es una función automática que conecta la placa de cocción con una campana. La placa de cocción y la campana tienen un comunicador de señales infrarrojas. La velocidad del ventilador se define automáticamente según el ajuste de modo y temperatura del utensilio de cocina más caliente en la placa de cocción. Internacionalmente el ventilador desde la placa de cocción. La función se puede activar desde el panel de la placa de cocción.

Para más información sobre cómo utilizar esta función, consulte el manual del usuario de la placa de cocción.

ACTIVACIÓN DE LA VELOCIDAD MÁXIMA DEL MOTOR

Cuando se pulsa el botón, la velocidad máxima del motor comienza a funcionar durante 8 minutos.

Después de ese tiempo, el aparato vuelve a sus ajustes de velocidad anteriores.

Cuando la función está activada, la pulsación adicional del botón no tiene ningún efecto.

ACTIVACIÓN Y DESACTIVACIÓN DE LA NOTIFICACIÓN DE FILTRO

La alarma del filtro recuerda cambiar o limpiar el filtro de carbón y limpiar el filtro de grasa. El indicador del filtro se enciende (rojo) durante 30 segundos si se debe limpiar el filtro de grasa. El indicador del filtro parpadea (rojo) durante 30 segundos si es necesario reemplazar o limpiar el filtro de carbón.

Consulte la alarma del filtro en el capítulo de mantenimiento y limpieza.

1. Encienda el panel de control.
2. Asegúrese de que los iconos estén apagados.
3. Para activar o desactivar la notificación de filtro de carbón, toque durante 3 segundos.

Si la notificación de filtro de carbón está activada, el icono del filtro parpadea (rojo) cinco veces.

Si la notificación de filtro de carbón está desactivada, el icono del filtro parpadea (rojo) tres veces.

LIMPIEZA DEL FILTRO DE GRASA

Cada bajo debe limpiarse al menos una vez al mes. Los filtros se montan con el uso de clips y pasadores en el lado opuesto.

Para limpiar el filtro:

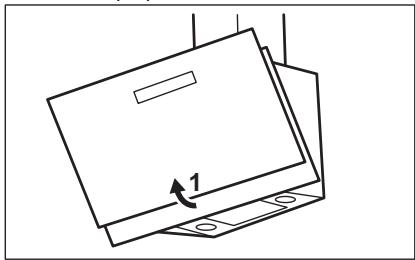

1. Tire de la tapa para abrirla.

1. Presione la manija del clip de montaje en el panel del bajo de la campana (1).

1. Incline ligeramente la parte delantera del filtro hacia abajo (2) y tire de él.

Repita los dos primeros pasos para todos los filtros.

1. Limpie los filtros con una esponja con detergentes no abrasivos o en un lavavajillas.

El lavavajillas debe ajustarse a una temperatura baja y a un ciclo corto. El filtro de grasa puede decolorarse, no influye en el rendimiento del aparato.

1. Para volver a montar los filtros, siga los dos primeros pasos en orden inverso.

Repita los primeros pasos para todos los filtros si es necesario.

CAMBIO DEL FILTRO DE CARBÓN

ADVERTENCIA! El filtro de carbón

NO es lavable!

El tiempo de saturación del filtro de carbón varía en función del tipo de cocción y de la regularidad de la limpieza del filtro de grasa.

Para reemplazar el filtro:

1. Retire los filtros de grasa del aparato.

Véase "Limpieza del filtro de grasa" en este capítulo.

1. Para instalar el bajo, realice los pasos en orden inverso.

En cualquier caso, es necesario sustituir los filtros al menos cada cuatro meses.

CAMBIO DEL FILTRO DE CARBÓN

Debe sustituir el filtro de carbón si se activa la alarma del filtro.

Consulte la sección sobre la alarma del filtro de este capítulo.

El tiempo de saturación del filtro de carbón varía en función del tipo de cocción y de la regularidad de la limpieza del filtro de grasa.

ADVERTENCIA! El filtro de carbón NO es lavable. El filtro no se puede regenerar.

Para reemplazar el filtro de carbón:

1. Retire los filtros de grasa del aparato. Véase "Limpieza del filtro de grasa" en este capítulo.
2. Gire el filtro (1) hacia la izquierda y después tire (2).

Para volver a montar los filtros, siga los pasos en orden inverso.

ALARMA DEL FILTRO

Consulte el capítulo sobre la activación y desactivación de la alarma del filtro en el uso diario.

Consulte la limpieza del filtro de grasa en este capítulo.

Consulte la limpieza del filtro de carbón o la sustitución del filtro de carbón (depende del tipo de filtro).

Para reiniciar la alarma:

Toque durante 3 segundos.

ASPECTOS MEDIAMBIENTALES

Recicle los materiales con el símbolo. Coloque el material de embalaje en los contenedores adecuados para su reciclaje. Ayude a proteger el medio ambiente y la salud pública, así como a reciclar residuos de aparatos eléctricos y electrónicos. No deseche los aparatos marcados

CAMBIO DE LA BOMBILLA

Este aparato se suministra con una lámpara LED y un accesorio de control separado (controlador LED). La sustitución de estas piezas debe hacerla un técnico. En caso de avería, consulte el apartado "Asistencia" en el capítulo de "Instrucciones de seguridad".

con el símbolo junto con los residuos domésticos. Lleve el producto a su centro de reciclaje local o póngase en contacto con su oficina municipal.

1. Empuje la tapa para abrir.
