Produkttyp	Dunstabzugshaube
Marke	ZANUSSI
Modell	ZFV916Y
Bedienelemente	Touchpanel
Motorstufen	4 Stufen + maximale zeitlich begrenzte Geschwindigkeit (8 Min.)
Breeze-Funktion	Kühlung nach dem Kochen, automatische Abschaltung nach 60 Min.
Hob2Hood-Funktion	Automatische Verbindung mit kompatiblem Kochfeld
Beleuchtung	LED (Austausch durch Techniker)
Fettfilter	Spülmaschinenfest oder Handwäsche, monatliche Reinigung
Aktivkohlefilter	Nicht waschbar, Austausch alle 4 Monate (je nach Nutzung)
Filteralarm	Dauerhaft rot für Fett, blinkend für Kohle
Alarmrücksetzung	3 Sekunden langes Drücken der entsprechenden Taste
Maße (ca.)	Breite 90 cm (Standard), Tiefe 50 cm, Höhe variabel
Gewicht (ca.)	Ca. 15 kg
Stromversorgung	230 V ~ 50 Hz
Energieverbrauch	Energieeffizienzklasse nicht angegeben
Geräuschpegel	Variabel je nach Geschwindigkeit
Installation	Siehe separate Installationsanleitung
Wartung	Filter regelmäßig reinigen, Kohle ersetzen
Reparierbarkeit	LED-Lampe und Treiber durch Techniker austauschbar
Recycling	Nicht mit dem Hausmüll entsorgen, im Recyclingcenter abgeben

Häufig gestellte Fragen - ZFV916Y ZANUSSI

Wie schalte ich die Dunstabzugshaube ein und aus?

Drücken Sie 1 Sekunde lang auf das Symbol 1 (Ein/Aus), um das Gerät ein- oder auszuschalten.

Wie stelle ich die Motorstufe ein?

Verwenden Sie die Symbole 2 bis 5, um die Stufe (1 bis 4) auszuwählen. Symbol 5 aktiviert die maximale Geschwindigkeit für 8 Minuten und kehrt dann zur vorherigen Einstellung zurück.

Wozu dient die Breeze-Funktion?

Die Funktion Breeze (Symbol 6) kühlt die Luft nach dem Kochen leise. Sie schaltet sich automatisch nach 60 Minuten aus. Nur nach dem Kochen verwenden.

Wie reinige ich den Fettfilter?

Entfernen Sie den Filter, indem Sie die Abdeckung öffnen, den Klemmhebel drücken und den Filter nach unten klappen. Reinigen Sie ihn mit einem Schwamm und nicht scheuerndem Reinigungsmittel oder in der Spülmaschine (Kurzprogramm, niedrige Temperatur). Setzen Sie ihn in umgekehrter Reihenfolge wieder ein.

Wann muss der Aktivkohlefilter ausgetauscht werden?

Der Aktivkohlefilter ist nicht waschbar. Ersetzen Sie ihn alle 4 Monate oder wenn der Filteralarm rot blinkt. Zum Wechseln: Entfernen Sie die Fettfilter, drehen Sie den Aktivkohlefilter nach links und ziehen Sie ihn heraus, dann setzen Sie den neuen ein.

Was bedeutet die dauerhafte oder blinkende rote Anzeige?

Das dauerhafte rote Licht zeigt an, dass der Fettfilter gereinigt werden muss. Das blinkende rote Licht zeigt an, dass der Aktivkohlefilter ausgetauscht oder gereinigt werden muss (je nach Typ). Drücken Sie nach der Wartung 3 Sekunden lang die entsprechende Taste, um zurückzusetzen.

Wie aktiviere oder deaktiviere ich die Benachrichtigung für den Aktivkohlefilter?

Stellen Sie sicher, dass das Bedienfeld ausgeschaltet ist, und drücken Sie dann 3 Sekunden lang die Benachrichtigungstaste. Wenn die Anzeige 5 Mal blinkt, ist die Benachrichtigung aktiviert; 3 Mal, deaktiviert.

Kann ich die LED-Lampe selbst austauschen?

Nein, die LED-Lampe und ihr Treiber dürfen nur von einem qualifizierten Techniker ausgetauscht werden. Wenden Sie sich bei einer Störung an den Kundendienst.

Wie verwende ich die Hob2Hood-Funktion?

Diese Funktion verbindet die Dunstabzugshaube automatisch über Infrarot mit einem kompatiblen Kochfeld. Die Geschwindigkeit passt sich der Temperatur des heißesten Behälters an. Aktivieren Sie sie am Kochfeld. Weitere Informationen finden Sie in der Anleitung des Kochfelds.

Was tun bei einer Störung?

Lesen Sie das Kapitel Wartung der Sicherheitshinweise. Wenden Sie sich bei elektrischen Teilen (LED, Treiber) an einen Techniker. Zerlegen Sie das Gerät nicht selbst.

BEDIENUNGSANLEITUNG ZFV916Y ZANUSSI

6 Blasefunktion
7 Filterpamindelse
8 Hob to Hood-funktion
9 Lampe

DAGLIG BRUG

BRUG AF EMHAETTEN

SICHERHEITS- UND INSTALLATIONSHINWEISE

WARNING!

Bezüglich der Sicherheits- und

Installationshinweise siehe die separate

Montageanleitung. Lesen Sie vor der Verwendung und Wartung des Geräts das Kapitel mit den

Sicherheitsinformationen sorgfältig durch.

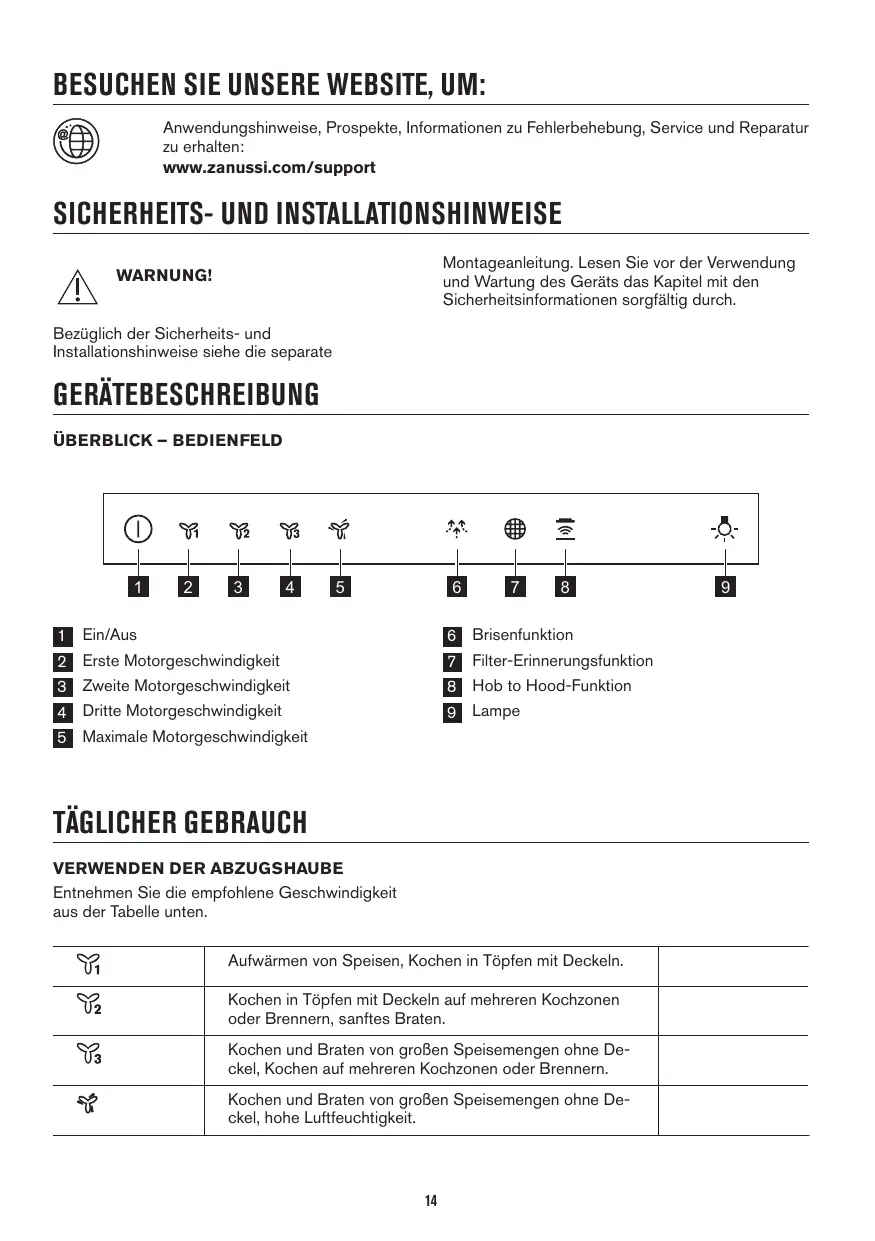

GERÄTEBESCHREIBUNG

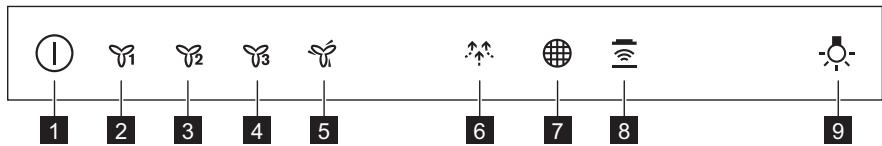

ÜBERBLICK-BEDIENFELD

1 Ein/Aus
2 Erste Motorgeschwindigkeit
3 Zweite Motorgeschwindigkeit
4 Dritte Motorgeschwindigkeit
5 Maximale Motorgeschwindigkeit

6 Brisenfunktion
7 Filter-Erinnerungsfunktion
8 Hob to Hood-Funktion
9 Lampe

TÄGLICHER GEBRAUCH

VERWENDEN DER ABZUGSHAUBE

Entnehmen Sie die empfohlene Geschwindigkeit aus der Tabelle unten.

Y1	Aufwärmen von Speisen, Kochen in Töpfen mit Deckeln.
Y2	Kochen in Töpfen mit Deckeln auf mehreren Kochzonen oder Brennern, sanfes Braten.
Y3	Kochen und Braten von großen Speisemengen ohne De-ckel, Kochen auf mehreren Kochzonen oder Brennern.
Y4	Kochen und Braten von großen Speisemengen ohne De-ckel, hohe Luftfeuchtigkeit.

Es wird empfohlen, die Dunstabzugshaube nach dem Kochen etwas 15 Minuten lang laufen zu halten.

Das Bedienfeld ist ein Sensorfeld.
Zum Einsatzchen der Funktionen berühren Sie die Symbole 1 Sekunde lang.

Bedieren der Abzugshaube:

1. Zum Einschalten des Geräts drücken Sie auf das Symbol ①.
   Jetzt können Sie die Funktionen einschalten.
2. Zum Einsatzen der Funktion berühren Sie das Symbol.
3. Bei Bedarf drücken Sie das Lichtsymbol um den Kochbereich zu beleuchten.

Zum Ausschalten des Geräts drücken Sie erneut auf das Symbol ①.

KOCHFELD-AN-DUNSTABZUGSHAUBE-FUNKTION

These automatische Funktion verbindet das Kochfeld mit einer Dunstabzugshaube. Das Kochfeld und die DunstabzugshaubeCOMMUNIZIEREN mit Hilfe von Infrarotsignalen. Die Geschwindigkeit des Gebläses wird automatisch eingestellt. Sie richtet sich nach dem eingestallenTModus und der Temperatur des heiBostenKochgeschirrs auf dem Kochfeld. Sie konnen dasGeblase auch manuell auf dem Bedienfeld desKochfelds einstellen. Die Funktion kann vomBedienfeld des Kochfelds aktiviert werden.

Weitere Informationen zur Nutzung der Funktion finden Sie in der Gebrauchsanleitung des Kochfelds.

EINSCHALTEN DER MAXIMALEN MOTORGESCHWINDIGKEIT

Wenn Sie die Taste drücken, schaltet sich die maximale Motorgeschwindigkeit für 8 Minuten ein.

Nach dieser Zeit kehrt das Gerät zur vorgen Geschwindigkeitseinstellung zurück.

Wenn die Funktion eingeschaltet ist, hat die erneute Berührung der Taste

keine Auswirkungen.

EIN- UND AUSSCHALTEN DER FILTERBENACHRICHITIGUNG

Der Filteralarm erinnert Sie daran, den Kohlefilter auszubauschen bzw. zu reinigen und den Fettfilter zu reinigen. Die Filteranzeige leuchtet 30 Sekunden (rot), wenn der Fettfilter gereinigt werden muss. Die Filteranzeige blinkt 30 Sekunden (rot), wenn der Kohlefilter ausgetauscht oder gereinigt werden muss.

Siehe Filteralarm im Kapitel Reinigung und Pflege.

1. Schalten Sie das Bedienfeld ein.
2. Stellen Sie sicher, dass die Symbole nicht leuchten.
3. Berühren Sie zum Ein- oder Ausschalten der Kohlefilterbenachrichtigung 3 Sekunden lang.

Wenn die Kohlefilterbenachrichtigung eingeschaltet ist, blinkt das Filtersymbol fünfmal (rot).

Wenn die Kohlefilterbenachrichtigung ausgeschelt ist,blinkt das Filtersymbol dreimal (rot).

REINIGEN DES FETTFilters

Jeder Filter muss mindestens einzel im Monat gereinigt werden. Die Filter sind mit Klammern und Stiften auf der gegenüberliegenden Seite befestigt.

Reinigen des Filters:

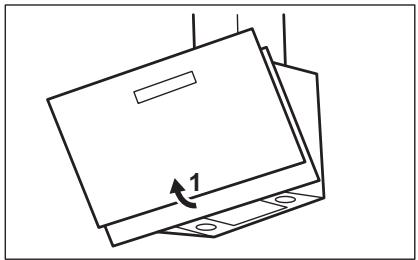

1. Ziehen Sie an der Abdeckung, um sie zu offen.

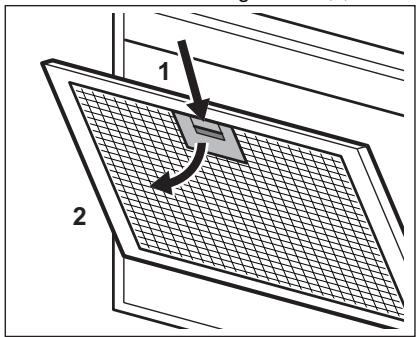

1. Drücken Sie den Griff der Befestigungsklammer an der Filterafel unterhalb der Dunstabzugshaube (1).

1. Neigen Sie die Vorderseite des Filters leicht nach unten (2) undziehen Sie ihn hersus.

Wiederholen Sie die beiden ersten Schritte für alle Filter.

1. Reinigen Sie die Filter mit einem Schwamm und nicht-scheuerndem Reiniger oder in der Spülmaschine.

Dazu muss die Spulmaschine auf einen kurzen Spülgang mit niedriger Temperatur eingestellt werden. Am Fettfilter konnen Verfürbungen auftreten, diese beeinträchtigt die Leistung des Geräts jedoch nicht.

1. Zum erneuten Einbau der Filter befolgen Sie die ersten beiden Schritte in umgekehrter Reihenfolge.

Wiederholen Sie ggf. die Schritte für alle Filter.

AUSTAUSCHEN DES KOHLEFILTERS

WARNING! Der Kohlefilter kann nicht gewaschen werden!

Der Zeitpunkt der Sattigung des Kohlefilters variiert je nach Art des Kochens und der regelmäßigen Reinigung des Fettfilters.

Austauschen des Filters:

1. Bauen Sie die Fettfilter aus dem Gerät aus.
   Siehe „Reinigen des Fettfilters" in thisen Kapitel.
2. Führer Sie zum Einbau des neuen Filters die gleichen Schritte in umgekehrter Reihenfolge durch.

Auf jeder Fall müssen die Filter mindestens alle vier Monate ausgetauscht werden.

AUSTAUSCHEN DES KOHLEFILTERS

Der Kohlefilter muss ausgetauscht werden, wenn der Filteralarm leuchtet.

Weitere Informationen finden Sie im Abschnitt Filteralarm in diesen Kapitel.

Der Zeitpunkt der Sattigung des Kohlefilters variiert je nach Art des Kochens und der regelmäßigen Reinigung des Fettfilters.

WARNING! Der Kohlefilter kann NICT gewaschen werden! Der Filter kann nicht regeneriert werden!

Austauschen des Kohlefilters:

1. Bauen Sie die Fettfilter aus dem Gerät aus.
   Siehe „Reinigen des Fettfilters" in thisem Kapitel.
2. Drehen Sie den Filter gegen den Uhrzeigersinn (1) undziehen Sie ihn Heraus (2).

Zum Einbau der Filter folgen Sie den Schritten in umgekehrter Reihenfolge.

FILTERALARM

Siehe Ein- und Ausschalten des Filteralarms im Kapitel Täglicher Gebrauch.

Siehe Reinigen des Fettfilters in thism Kapitel.

Siehe Reinigen des Kohlefilters oder Austauschen des Kohlefilters (je nach Filtertyp).

UMWELTTIPPS

Zurücksetzen des Alarms:

Berühren Sie 3 Sekunden lang.

AUSTAUSCHEN DER LAMPE

Dieses Gerät wird mit einer LED-Lampe und separatem Steuergerät (LED-Treiber) gefeliefert.
These Teile können nur von einem Techniker ausgetauscht werden. Im Falle einer Störung siehe unter „Service" im Kapitel „Sicherheitsanweisungen".

Recycleln Sie Materialien mit dem Symbol Entsorgen Sie die Verpackung in den entsprechenden Recyclingbehältern. Recycleln Sie zum Umwelt- und Gesundheitsschutz elektrische und elektronische Geräte. Entsorgen Sie Geräte

mit diesen Symbol nicht mit dem Hausmüll. Bringen Sie das Gerät zu ihrer örtlichen Sammelstelle oder wenden Sie sich an Ihr Gemeindeamt.
