BRUKSANVISNING HSPR-2600E MSW

- Kontrollér, at alle beholdere og opsamlingssystemer er jordforbundne for at forhindre statisk udladning.

Tips til vedligeholdelse

1. Drej Prime/Spray-ventilen til PRIME for at aflaste trykket.

Størrelse på spidsens hul

Denne bruksanvisningen er oversatt ved hjelp av maskinoversettelse. Det er gjort rimelige anstrengelser for å gi en nøyaktig oversettelse, men ingen automatisk oversettelse er perfekt, og det er heller ikke meningen at den skal erstatte menneskelige oversettere. Den offisielle bruksanvisningen er den engelske versjonen. Eventuelle uoverensstemmelser eller forskjeller i oversettelsen er ikke bindende og har ingen juridisk virkning med hensyn til overholdelse eller håndhevelse. Hvis det oppstår spørsmål knyttet til nøyaktigheten av informasjonen i brukerhåndboken, henvises det til den engelske versjonen av innholdet, som er den offisielle versjonen.

Tekniske data

Beskrivelse av parameter	Parameterverdi
Produktnavn	Airless malingssprøyte
Modell	MSW-HSPR-2600E
Nominell spenning [V~] / frekvens [Hz]	230 / 50
Strøm [W]	2600
Motortype	Børsteløs helkobbermotor
Arbeidstrykk [bar]	227
Strømningshastighet [l/min]	3.2
IP beskyttelsesklasse	P44
IEC beskyttelsesklasse	I
Beskyttelsesklasse	F
Driftssyklus for en enhet	S2
Slangediameter [mm]	13.3
Slangelengde [m]	15
Spraydyse	0,031" / 0,78 mm
Dimensjoner (bredde x dybde x høyde) [cm].	40 x 38 x 50
Vekt [kg]	22.8

Vennligst les og oppbevar denne håndboken, les nøye før du prøver å montere, installere, betjene eller vedlikeholde produktet som er beskrevet. Beskytt deg selv og andre ved å følge all sikkerhetsinformasjon. Unnlatelse av å følge instruksjonene kan føre til personskade og/eller skade på eiendom! Ta vare på instruksjonene for fremtidig referanse.

BRANN- OG EKSPLOSJONSFARE

Brannfarlige gasser, som løsemiddel- og malingsdamp, i arbeidsområdet kan antennes eller eksplodere. For å forhindre brann og eksplosjon:

• Ikke spray brennbare eller brennbare materialer i nærheten av åpen ild eller antennelseskilder som sigaretter, motorer og elektrisk utstyr.
• Maling eller løsemidler som strømmer gjennom utstyret kan føre til statisk elektrisitet. Statisk elektrisitet skaper en risiko for brann eller eksplosjon i nærvær av maling eller løsemiddeldamp. Alle deler av sprøytesystemet, inkludert pumpen, slangeenheten, sprøytepistolen og gjenstander i og rundt sprøyteområdet skal være ordentlig jordet for å beskytte mot statisk utladning og gnister. Bruk DINO-POWER ledende eller jordede høytrykks luftløse malingssprøyteslanger.
• Kontroller at alle beholdere og oppsamlingssystemer er jordet for å forhindre statisk utladning.
• Koble til en jordet stikkontakt og bruk jordede skjøteledninger. Ikke bruk en 3-til-2-adapter.
• Ikke bruk maling eller løsemidler som inneholder halogenerte hydrokarboner.

	Hold sprayområdet godt ventilert. Sørg for god tilførsel av frisk luft gjennom området. Oppbevar pumpeenheten i et godt ventilert område. Ikke spray pumpeenheten.Ikke røyk i sprayområdet.Ikke bruk lysbrytere, motorer eller lignende gnistproduserende produkter i sprayområdet.Hold området rent og fritt for maling eller løsemiddelbeholdere, filler og andre brennbare materialer.Kjenn til innholdet i malingen og løsemidlene som sprayes. Les alle sikkerhetsdatablader (MSDS) og beholderetiketter som følger med malingen og løsningsmidlene. Følg produsentens sikkerhetsinstruksjoner for maling og løsemidler.Brannslukningsutstyr skal være tilstede og fungereSprøyten genererer gnister. Vær ekstrem forsiktig når du bruker eller nær brennbare væsker.Hold sprøyten minst 20 fot (6 m) unna eksplosive damper.
	FARE FOR ELEKTRISK ST∅TDette utstyret må være jordet. Feil jording, oppsett eller bruk av systemet kan forårsake elektrisk støt.Slå av og koble fra strømledningen før du utfører service på utstyret.Bruk kun jordede stikkontakter.Bruk kun 3-leder skjøteledninger.Sørg for at jordpluggene er intakte på strøm- og skjøteledninger.Ikke utsett for regn. Oppbevares innendørs.
	FARE FOR INJEKSJON AV HUDHøytrykksspray er i stand til å injisere giftstoffer i kroppen og forårsake alvorlige kroppsskader. I tilfelle injeksjon oppstår, få øyeblikkelig kirurgisk behandling.Ikke rett pistolen mot eller spray noen personer eller dyr.Hold hender og andre kroppsdeler unna utslippet. For eksempel, ikke prøv å stoppe lekkasjer med noen del av kroppen.Bruk alltid dysespissbeskyttelsen. Ikke spray uten dysespissbeskyttelse på plass.Bruk DP-dysespisser.Vær forsiktig når du rengjør og skifter dysespisser. I tilfellet der dysespissen tetter seg mens du sprøyter, følg trykkavlastningsprosedyren for å slå av enheten og avlaste trykket før du fjerner dysespissen for å rengjøre.Ikke la enheten være tilkoblet eller under trykk uten tilsyn. Når enheten ikke er i bruk, slå av enheten og følg trykkavlastningsprosedyren for å slå av enhetenSjekk slanger og deler for tegn på skade. Skift ut skadede slanger eller deler.Dette systemet er i stand til å produsere 3630 psi. Bruk DP-reservedeler eller tilbehør som er klassifisert som minimum 3000 psi
	FARE FOR ALUMINIUMSDELER MED TRYKKBruk av væsker som er uforenlige med aluminium i trykksatt utstyr kan forårsake alvorlig kjemisk reaksjon og utstyrsbrudd. Unnlatelse av å følge denne adverselen kan føre til død, alvorlig personskade eller skade på eiendom.Ikke bruk 1,1,1-trikloretan, metylenklorid, andre halogenerte hydrokarbonløsningsmidler eller væsker som inneholder slike løsemidler.Mange andre væsker kan inneholde kjemikalier som kan reagere med aluminium. Kontakt din materialleverandør for kompatibilitet.FARE FOR MISBRUK AV UTSTYRMisbruk kan føre til død eller alvorlig skade.Bruk alltid passende hansker, øyevern og åndedrettsvern eller maske når du maler.Ikke bruk eller spray i nærheten av barn. Hold barn unna utstyr til enhver tid.Ikke strekk eller stå på en ustabil støtte. Hold effektivt fotfeste og balanse til enhver tid.Vær på vakt og se hva du gjør.Ikke la enheten være tilkoblet eller under trykk uten tilsyn. Når enheten ikke er i bruk, slå av enheten og følg trykkavlastningsprosedyren for å slå av enheten.Ikke bruk enheten når du er trøtt eller påvirket av narkotika eller alkohol.Ikke bøy eller bøy slangen for mye.Ikke utsett slangen for temperaturer eller trykk over det som er spesifisert av oss.Ikke bruk slangen som et styrkeelement for å trekke eller løfte utstyret.
	FARE FOR BEVEGLEDE DELERBevegelige deler kan klemme, kutte eller amputere fingre og andre kroppsdeler.Hold deg unna bevegelige deler.Ikke bruk utstyr med beskyttelsesvern eller deksler fjernet.Trykksatt utstyr kan starte uten forvarsel. Før du sjekker, flytter eller utfører service på utstyr, følg trykkavlastningsprosedyren og koble fra alle strømkilder.
	BRANNFAREUtstyrsoverflater kan bli svært varme under drift. For å unngå alvorlige brannskader, ikke ta på varmt utstyr. Vent til utstyret er helt avkjølt.
	FARE FOR GIFTIG VÆSKE ELLER RAMPGiftige væsker eller røyk kan forårsake alvorlige skader eller død hvis de sprutes i øynene eller på huden, inhaleres eller svelges.Vær oppmerksom på de spesifikke farene ved væskene før du sprøyter.Oppbevar farlig væske i godkjente beholdere og kast den i henhold til gjeldende retningslinjer.
	PERSONLIG VERNEUTSTYRDu må bruke passende verneutstyr når du betjener, vedlikeholder eller er i bruksområdet til utstyret for å beskytte deg mot alvorlige skader, inkludert øyeskader, hørselstap, innånding av giftige gasser og brannskader. Dette utstyret inkluderer, men er ikke begrenset til:Vernebriller og hørselsvern.Åndedrettsvern, verneklær og hansker som anbefalt av væske- og løsemiddelprodusenten.

Vedlikeholdstips

1. Det er to sider for kulesetet, begge er avfaset, for en side slitt, bytt til en annen side.
2. Når du bytter V-pakninger (både de øvre og nedre) for stempelstangen, vær oppmerksom på at konveksitetssiden skal være mot stempelstangen, og bruk deretter gummihammer for å treffe den flate siden av V-pakningene for å passe til stempelstangen.
3. Mens du fester skruene til pumpeblokken, vennligst ikke fest den ene skruen til maksimum og deretter fest den andre, den riktige handlingen er å feste en skrue til 90 % dybde først og deretter feste den andre skruen til maksimalt og deretter feste den første skru til maksimum.

4. Det er ett vaskestykke inne i trykksensoren, normalt vil ikke skiven bli ødelagt, men den kan ikke utelates.

5. Etter bytte av øvre V-pakninger skal mutteren strammes helt ved å bruke en benkklemme.

6. Før du starter opp en ny luftløs stempelpumpe, dobbeltsjekk de to skruene til pumpeblokken og sørg for at de er helt festet. Samme sjekk etter bytte av nye V-pakninger. Ettersom V-pakningene er laget av høypolymermateriale, kan de etter å ha vært lagret eller brukt en stund utvide seg.

7. Det er svært viktig å slå på PRIME VENTILEN før sprøyting eller etter bytte av malingspann, hvis det tilfeldigvis kommer luft inn i stempelpumpesystemet og du glemmer å slå på PRIME VENTILEN før sprøyting, vil det gjøre stor skade på selve maskinsystemet, da kompresjonsforholdet for malingsbelegg og for luft er forskjellig.

8. Den positive polen og den negative polen for motoren kan ikke kobles omvendt via kullbørsten, hvis koblet omvendt, vil motoren snu omvendt, hvis maskinen går på denne måten en stund, vil motoren bli avmagnetisert.

9. Hvis V-pakningene er ødelagt, vil det være lekkasje av malingsbelegg, vennligst bytt V-pakninger umiddelbart, ellers kan malingsbeleggene komme inn i girkassen og skade hele girkassen.

10. Mens du dreier på trykkknappen for å justere trykket, vennligst ikke vri knappen for hardt, da de elektriske delene inne i knappen kan bli skadet på grunn av for hard dreiing.

11. Det er mikrobryter i hver luftløs pumpe med mekanisk trykkkontrollsystem, og festeskruen til mikrobryteren er riktig innstilt før forsendelse, vennligst ikke prøv å endre posisjonen til festeskruen, ellers kan det hende at mikrobryteren ikke fungerer som den skal.

12. Et raskt tips for å identifisere om kulesetet er bra eller ikke, etter å ha skrudd PRIME VENTILEN tilbake til sprøyteposisjon, vennligst åpne frontdekselet, hvis koblingsstangen forblir i den øvre posisjonen, er kulene inne i stempelstangen på en eller annen måte skadet, hvis koblingsstangen forblir i nedre posisjon, er kulesetet på en eller annen måte skadet.

13. Hvis den luftløse stempelpumpen ikke er fullstendig rengjort etter sprøyting, kan gipsbelegget hindre trykksensoren i å fungere som den skal, så den luftløse stempelpumpen skal rengjøres fullstendig etter sprøyting.

14. Hvis sikringen er brent på grunn av overspenning, vennligst sjekk kondensatoren først for å se om den er i god stand, hvis ja, sjekk brolikeretteren videre med en universalmåler.

15. Et raskt tips for å sjekke trykkkontrollkortet for luftløse stempelpumper med mekanisk trykkkontrollsystem, første trinn er å slå på PRIME VENTILEN, deretter holde seg til mikrobryteren med en skrutrekker, hvis maskinen kunne stoppe, betyr det ikke noe problem for trykkkontrolltavle.

16. Hvis den luftløse pumpen er utstyrt med manifoldfilter, skal filteret ofte rengjøres etter sprøyting, en gang per dag anbefales, eller minst en gang per uke, hvis filteret sitter helt fast av gipsbelegg, da vil det elektriske kortet og trykksensoren kan brennes, i denne situasjonen kunne ikke sikringen beskytte det elektroniske kortet og trykksensoren.

17. Som en påminnelse, for stor luftløs stempelpumpe med stor strømningshastighet, vennligst ikke bruk kort høytrykksslange som 3m eller 5m, da det kan forårsake alvorlig motorskade. Rengjøring av maskinen, deler hver gang etter endt malingsarbeid.

18. Spissene må skiftes etter 4000 – 5000 m2 avhengig av malingens slipeevne.

19. Stempelstangen/V-pakningen og sintret karbidkulen må skiftes ut etter ca. 200 timers sprøyting, spesielt når trykket går ned eller vanskelig å trekke inn maling.

20. For DC-motoren med permanent magnet må kullbørsten skiftes ut etter 1500 timer, ellers vil motoren bli skadet.

21. Vennligst sjekk at hver del var skrudd godt fast på maskinen før du bruker maskinen.

22. Hvis maskinen må lagres over 10 dager, kjør maskinen grundig med smøreolje, for rustbeskyttelse eller noe som sitter fast inne i pumpen.(sjekk detaljene i RENGJ∅RING)

23. For vedlikehold av væskepumpen, gjør strengt i samsvar med instruksjonene, og skru godt fast (sjekk detaljene i Service).

24. Vennligst les bruksanvisningen eller kontakt distributøren hvis det er problemer med maskinen, IKKE ta maskinen i stykker uten profesjonelt personale.

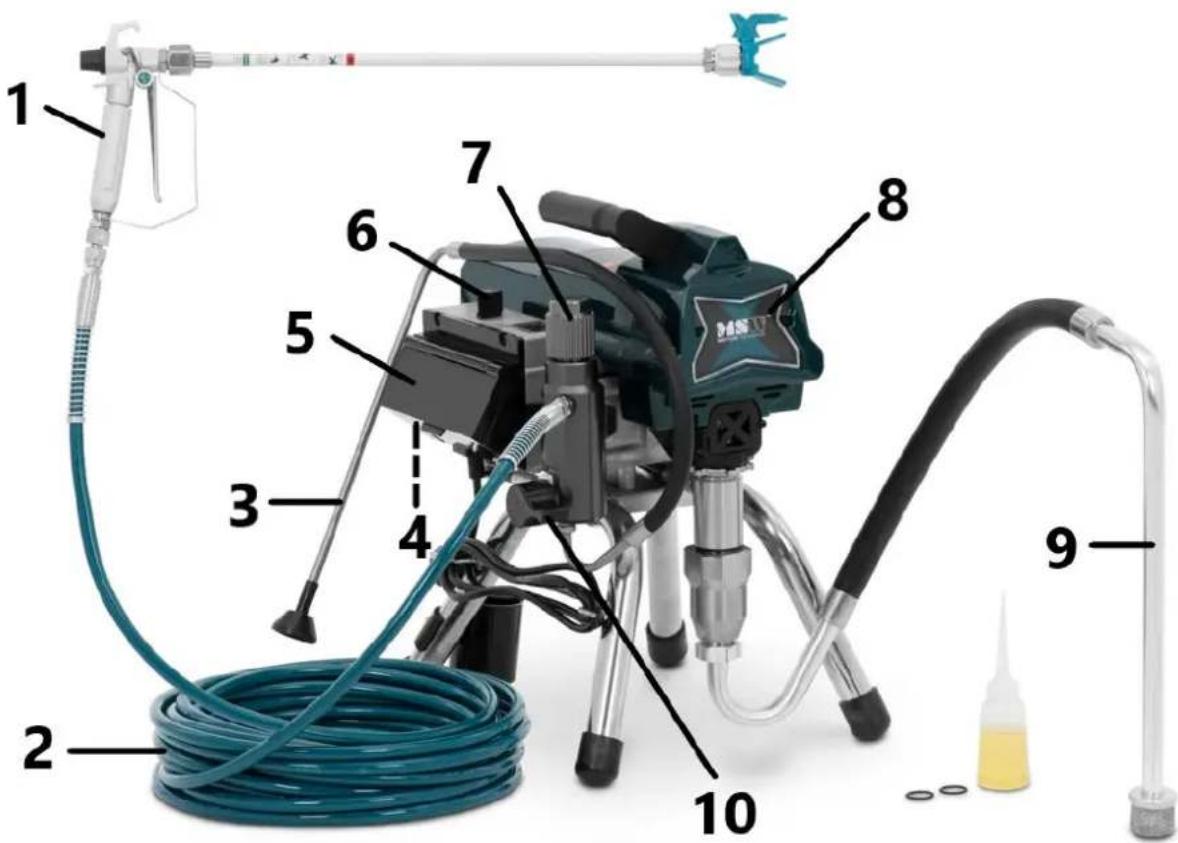

Beskrivelse av enheten

1 - Luftløs sprøytepistol: Dispenserer væske

2 - Høytrykksslange: Transporterer høytrykksvæske fra pumpe til sprøytepistol

3 - Grunningsrør

4 - PÅ/AV-bryter: Fungerer som enhetens hovedbryter

5 - Trykkmålerdeksel: Beskytter det elektroniske trykkmålerdisplayet

6 - Trykkregulator: Juster trykket for ulike bruksområder

7 - Filterhus (manifoldfilter inni): Manifoldfilter vil redusere spissen tette og sikre deg fin finish.

8 - Pumpe og motor for enheten: En elektrisk motor driver pumpen, som suger malingen fra beholderen og pumper den under høyt trykk gjennom en slange til sprøytepistolen

9 - Sugerør Trekker væske fra malingsspann inn i pumpen. (røret må skrus godt fast ellers kommer luft inn i det, slik at trykket ikke kan nås til ønsket høytrykk.)

10 - Prime/Spray ventil

• I PRIME-posisjon (peker ned) dirigerer væske til primerøret.

• I SPRAY-posisjon (peker parallelt) leder trykksatt væske til malingsslangen.

• Avlaster automatisk trykksystem i overtrykkssituasjoner

Bruk

Aktiver alltid avtrekkerlåsen när du slutter å sprøyte for å forhindre at pistolen utløses ved et uhell for hånd eller hvis den faller ned eller støter.

Følg denne trykkavlastningsprosedyren når du slutter å sprøyte og før rengjøring, kontroll, service eller transport av utstyr.

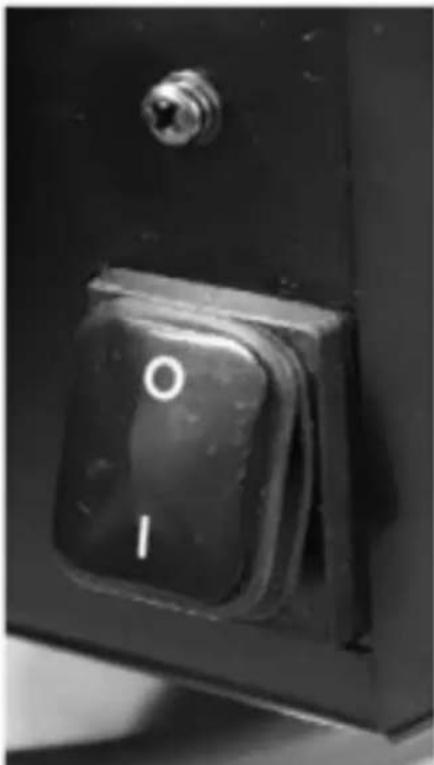

1. Slå strømbryteren AV og trekk ut strømledningen.

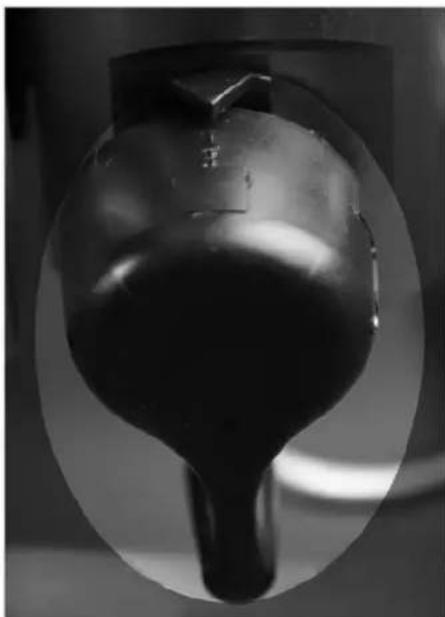

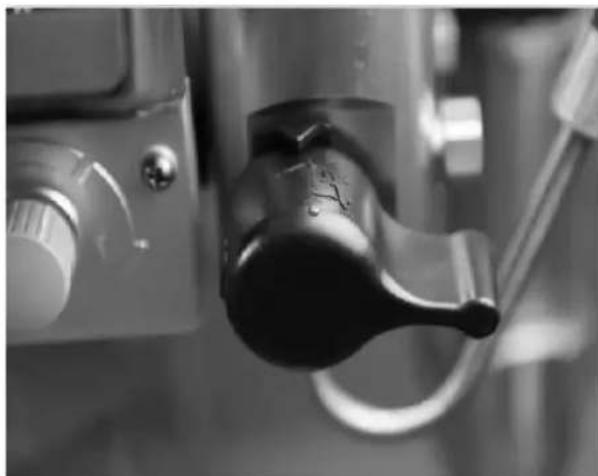

1. Vri Prime/Spray-ventilen til PRIME for å avlaste trykket.

1. Hold pistolen godt til siden av spannet. Trekk av pistolen for å avlaste trykket.

MERK : La Prime/Spray-ventilen stå i PRIME-posisjon til du er klar til å spraye igjen. Hvis du mistenker at spraytuppen eller slangen er tilstoppet eller at trykket ikke har blitt helt avlastet etter å ha fulgt trinnene ovenfor, løsne Mutteren eller slangeendekoblingen MEGET sakte for å avlaste trykket gradvis, og løsne deretter helt. Fjern hindringer i slangen eller spissen. Les instruksjonene for å fjerne tilstopping av sprøytedysen i bruksanvisningen for sprøyten eller pistolen.

Klargjøring til bruk

1) Forbered malingen i henhold til produsentens anbefalinger Dette er sannsynligvis et av de viktigste trinnene mot problemfri sprøyting! Fjern eventuell hud som kan ha dannet seg på toppen av malingen. Tynn malingen om nødvendig. Sil til slutt malingen gjennom en filterpose av fin nylon (tilgjengelig hos de fleste malingforhandlere) for å fjerne partikler som kan tette spraytuppen.

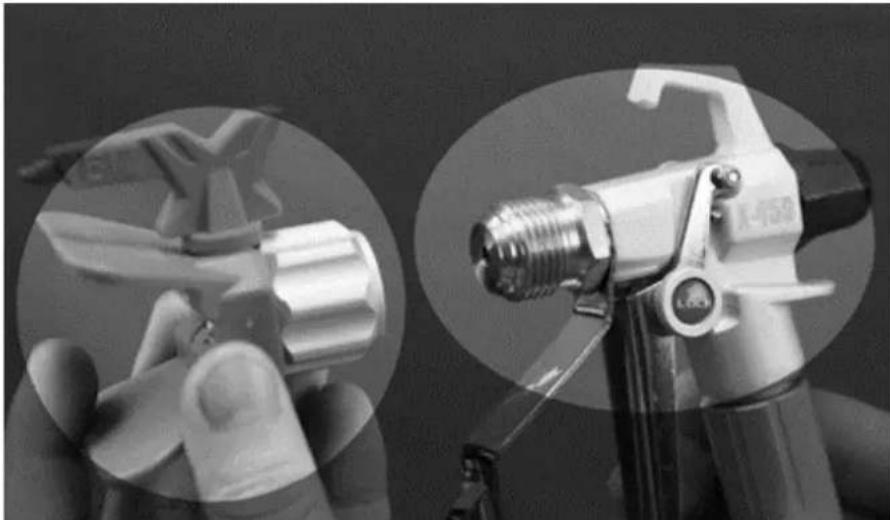

2) Skru løs spissen og beskyttelsesenheten fra pistolen.

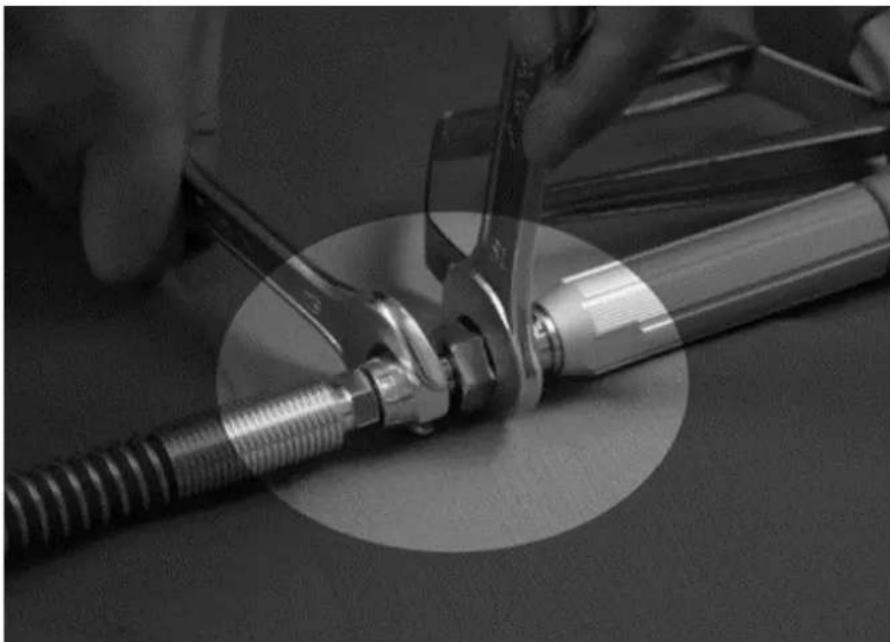

3) Rull opp slangen og koble den ene enden til pistolen. Bruk to skiftenøkler for å stramme sikkert og godt.

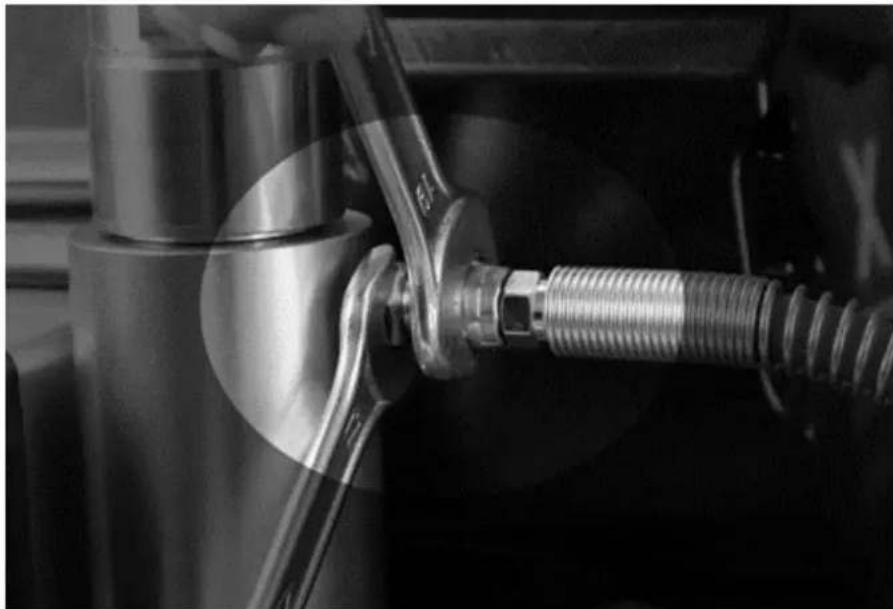

4) Koble til den andre enden av slangesprøyten.

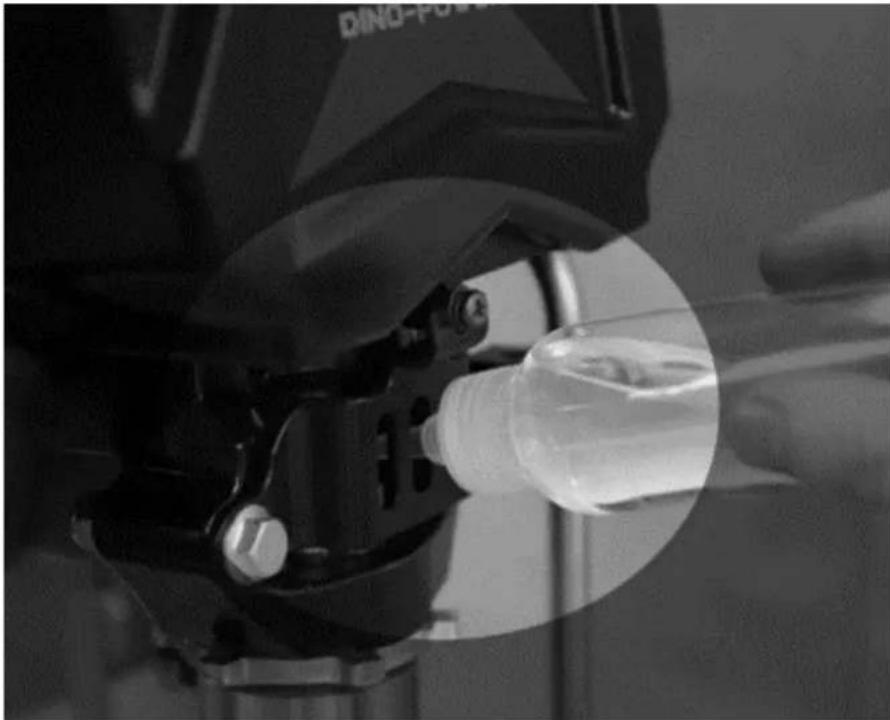

Fyll halspakningsmutteren med smøreolje (3\~5 dråper) for å forhindre for tidlig pakningsslitasje. Gjør dette hver gang du sprayer.

Pass på at stikkontakten er skikkelig jordet. Lengre skjøteledninger kan påvirke sprøytens ytelse. Bruk mer sprayslange, ikke lengre skjøteledninger.

7) Plugg inn sprøyten.

Pass først på at PÅ/AV-bryteren er AV og at trykkkontrollen er skrudd helt mot klokken. Koble sprøyten til et jordet uttak som er minst 3 m unna sprøyteområdet for å redusere sjansen for gnistantenning, spraydamp eller støvpartikler.

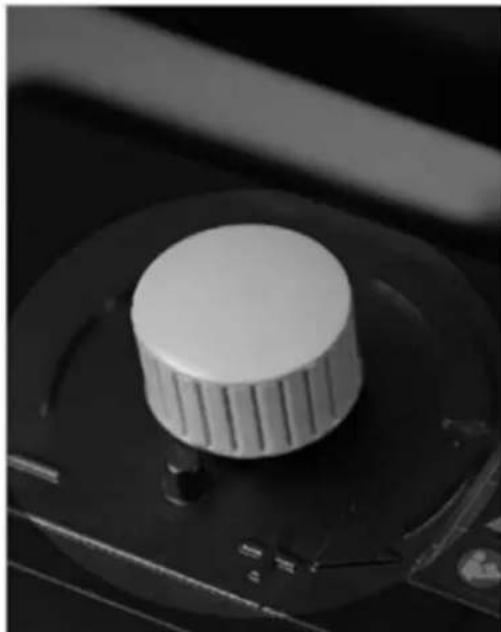

Trykkregulatorventil

Med klokken: sterkere / Høyere trykk

Mot klokken: svakere / Lavere trykk

Oppstart

1) Pass først på at PÅ/AV-bryteren er AV.
2) Juster trykkontrollen mot klokken til laveste trykk.

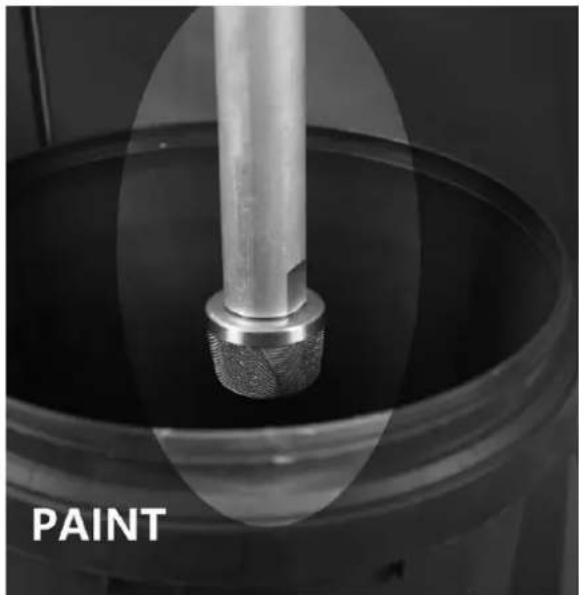

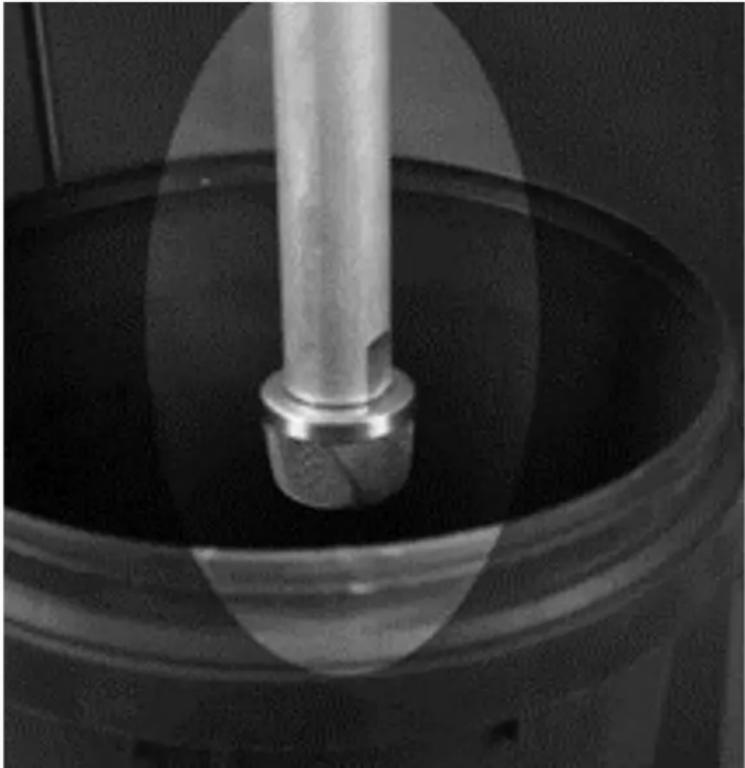

3) Plasser sugeslangen inn i beleggsrøret.

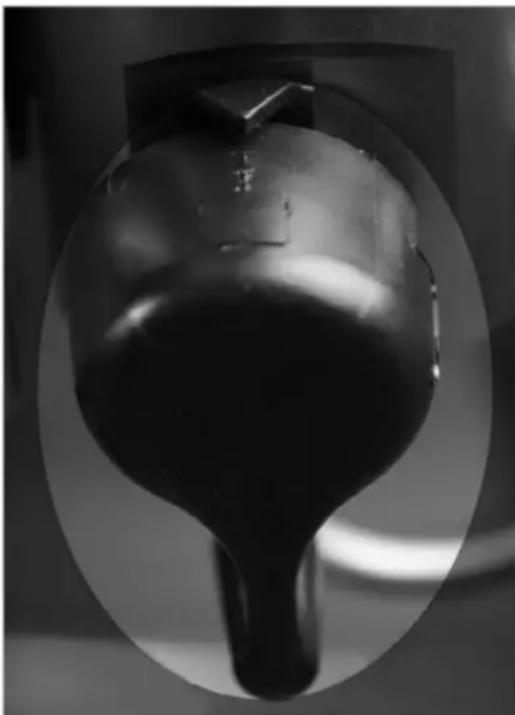

4) Trekk opp prime-/sprayventilen til prime-posisjon.

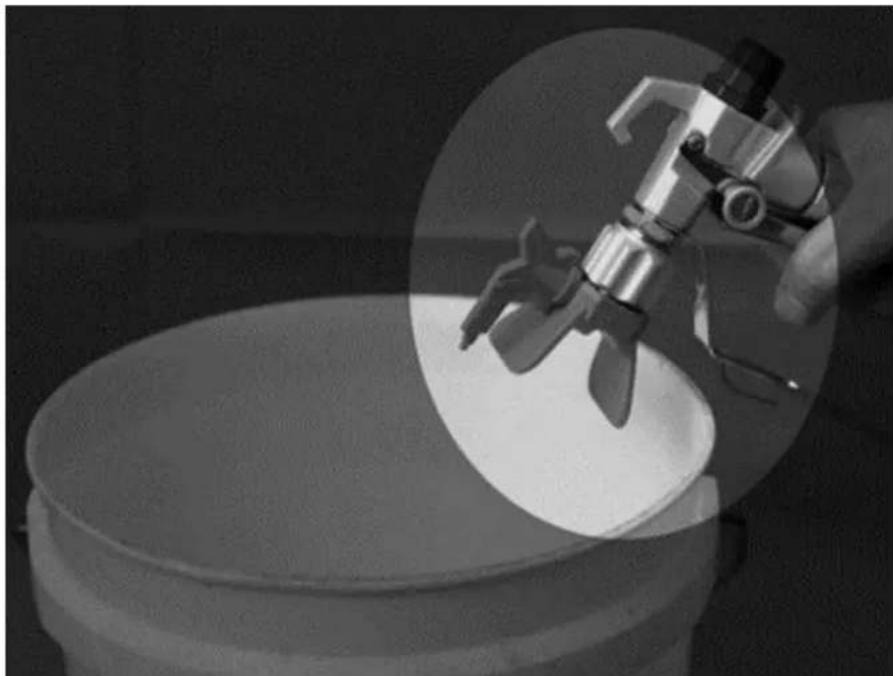

a) Pek pistolen inn i avfallsspann.
b) Lås opp pistolens avtrekkerlås.
c) Trekk og hold pistolavtrekkeren.
d) Vri påfyllings-/sprayventilen til SPRAY-posisjon.

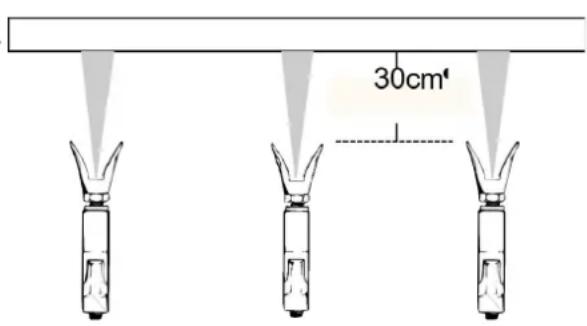

1) Nøkkelen til en god malingsjobb er et jevnt belegg over hele overflaten. Med spraymaling gjøres dette ved å bruke jevne slag, med armen i konstant hastighet og holde sprøytepistolen i konstant avstand fra overflaten.
2) Så mye som mulig, hold sprøytepistolen i rett vinkel mot overflaten. Dette betyr å bevege hele armen frem og tilbake i stedet for bare å bøye håndleddet.

A B C D E

30cm

NO

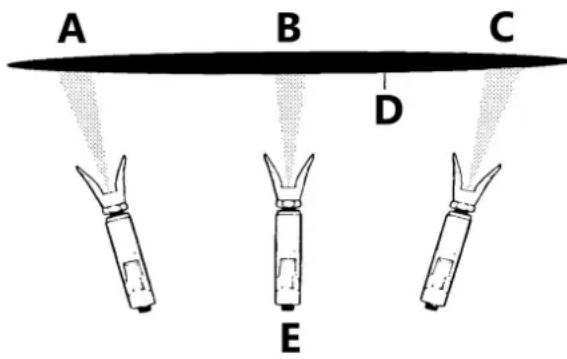

Riktig måte å sprøyte på

A - Omtrent 10 til 12 tommer (25-30 cm)

B - Riktig måte

C - Feil vei

4) I de fleste tilfeller er den beste sprøyteavstanden 10 til 12 tommer (25-30 cm) mellom sprøytespissen og overflaten.

5) Sprøytepistolen skal utløses ved slutten av hvert slag og på igjen ved begynnelsen av neste. Dette unngår at maling bygger seg opp på slutten av slaget, noe som kan føre til renner og henger. Utløsing på slutten av slaget sparer også maling og resulterer i en penere jobb. (Se bildet under)

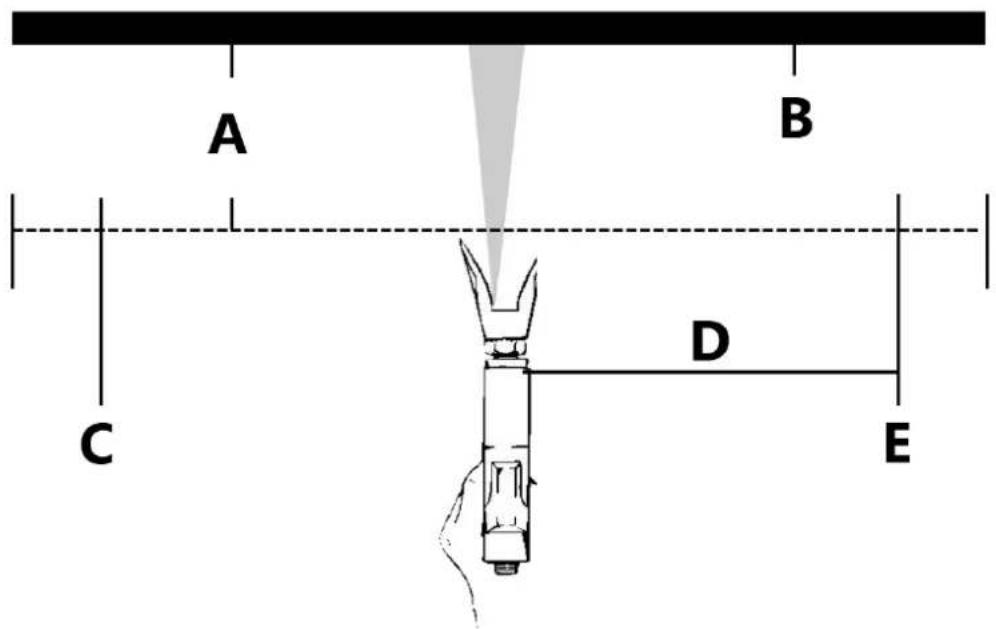

A B C D E

A - Omtrent 10 til 12 tommer (25-30 cm)
B - Arbeidsstykke
C - Startslag
D - Jevnt og jevnt slag
E - Avslutt slag

6) Riktig hastighet for å flytte pistolen vil gjøre det mulig å påføre et fullt, vått belegg uten å løpe eller henge. Lapping av hvert strøk omtrent 40 % over det forrige strøket gir jevn malingstykkelse. Sprøyting i et jevnt mønster vekselvis fra høyre til venstre og deretter venstre mot høyre, gir en profesjonell finish. (Se bildet til høyre) En måte å gjøre dette på er å peke spraytuppen mot kanten av det siste slaget før du utløser pistolen.

7) Når du tar en kort pause fra malingen (opptil 1 time), lås sprøytepistolens avtrekker AV, reduser trykket til minimumsinnstillingen (null) og sett enheten til Prime- posisjon. Slå av sprøyten og trekk ut støpselet. Se Trykkavlastningsprosedyre.

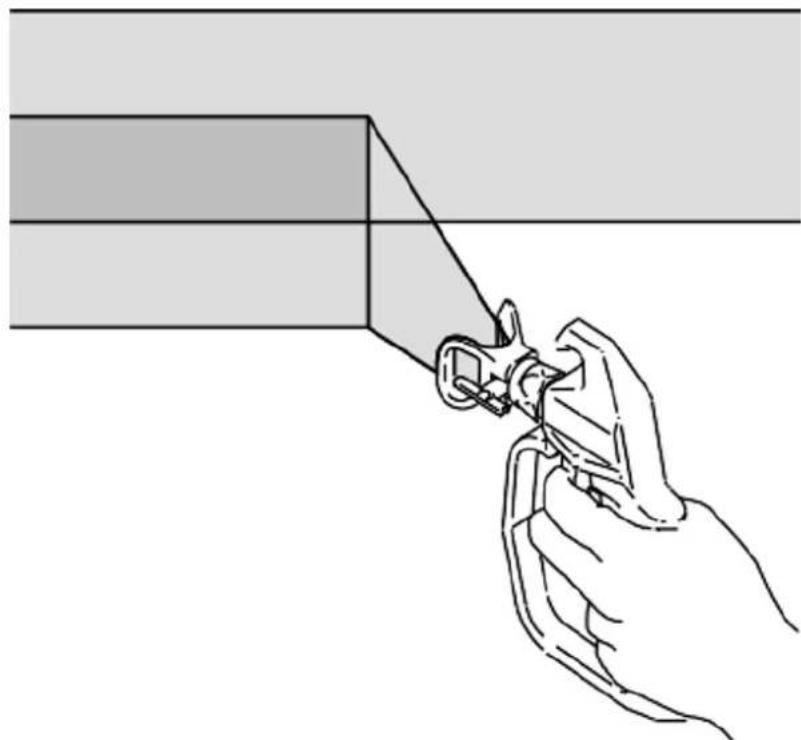

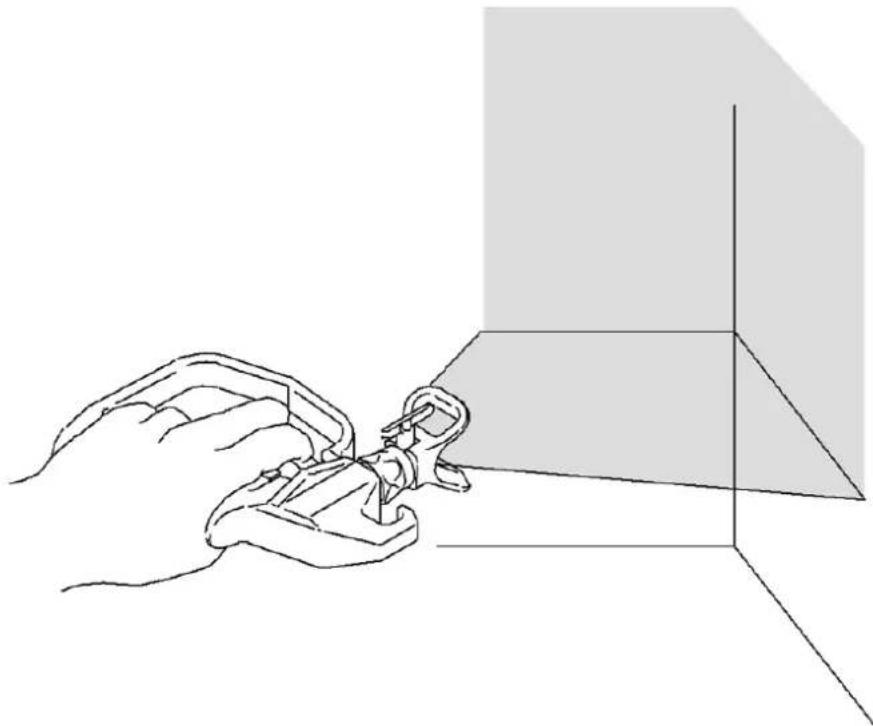

8) For innvendige hjørner, for eksempel på en bokhylle eller inne i et skap, sikt pistolen mot midten av hjørnet for å spraye. Ved å dele sprøytemønsteret på denne måten sprøytes kantene på begge sider jevnt.

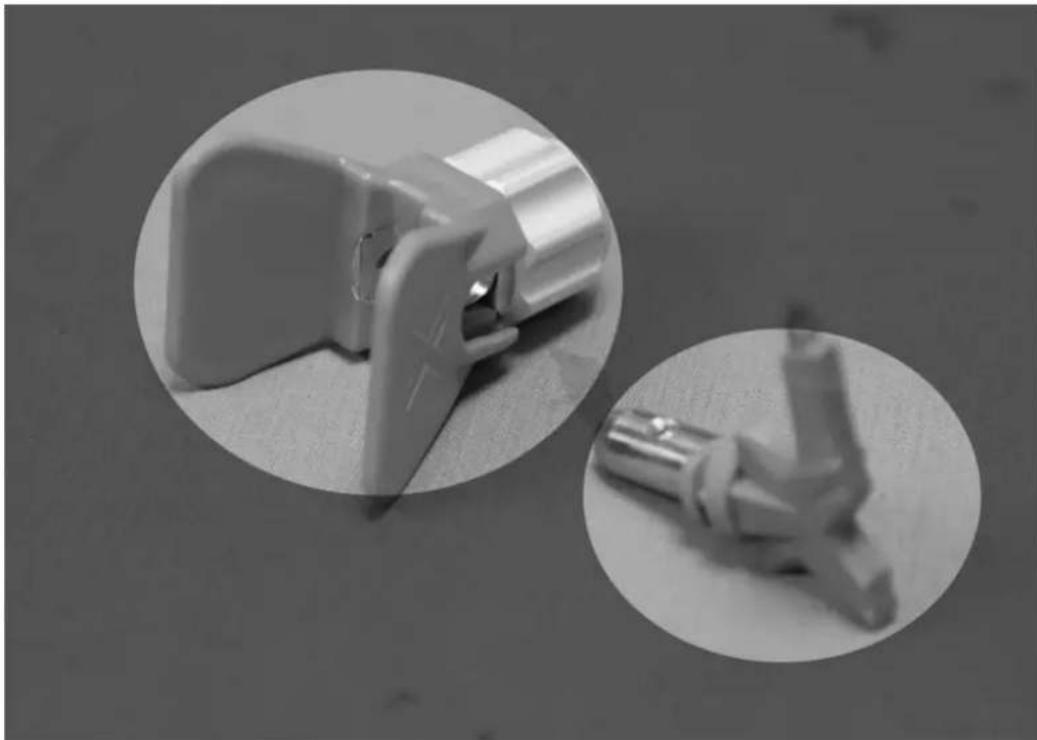

Monter spissen og beskyttelsen på sprøytepistolen

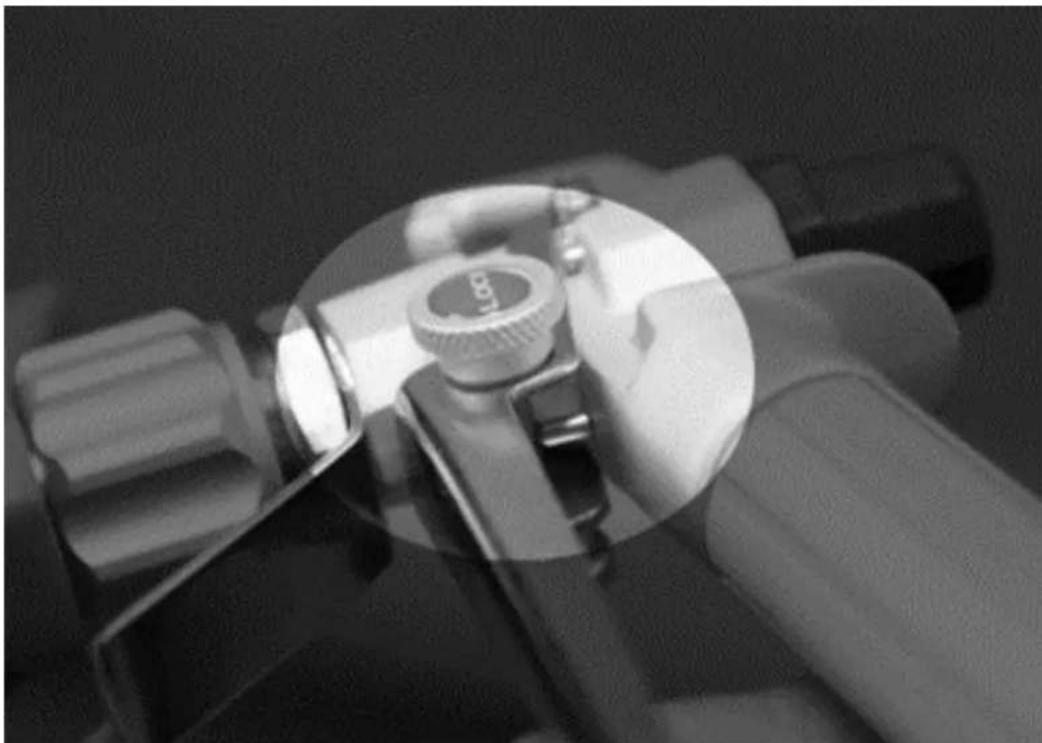

1) Aktiver avtrekkerlåsen.

2) Kontroller at spissen og beskyttelsesdelene er montert i den viste rekkefølgen.

3) Bruk spissen for å justere setet.

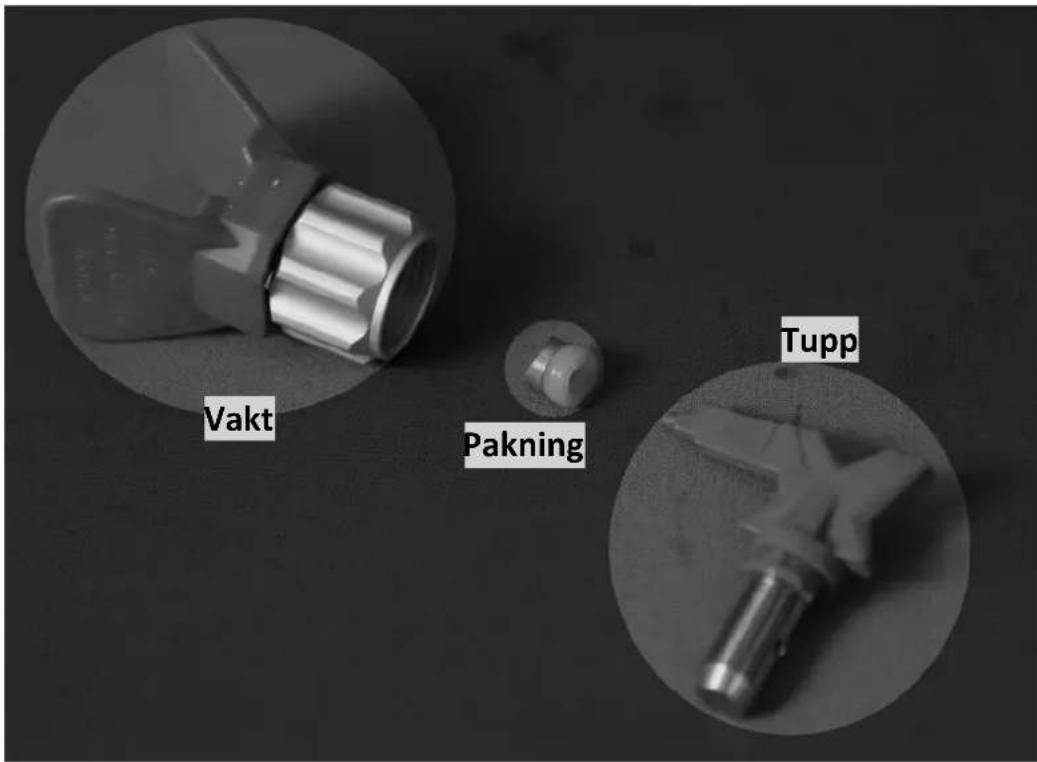

Vakt Pakning Tupp

Spissen må skyves inn beskyttelsen helt inn i beskyttelsen

Spissene kommer i en rekke hullstørrelser for sprøyting av en rekke væsker. Sprøyten din inkluderer en 0,017 tommer (0,43 mm) spiss eller kanskje 0,019 tommer (0,48 mm) for bruk i de fleste sprøyteapplikasjoner. For smale eller mindre overflater (skap, gjerde, rekkverk) er mønsterbredde på 6 tommer det beste valget, det vil gi skarpere definisjon og mer kontroll; For store overflater (tak/vegger) er en bredere sprøytemønsterbredde på 10 til 12 tommer det beste valget for å dekke store områder raskere.

Å bruke en sprøytespray av god kvalitet som er passende dimensjonert for ditt maleprosjekt er avgjørende for å oppnå gode sprøyteresultater, sprøytespissen kontrollerer mengden maling som påføres og området sprøytemønsteret vil dekke. En rekke spissstørrelser klassifisert etter både hullstørrelse og sprøytemønsterbredde kan brukes, basert på 3 faktorer;

1 - Belegg/maling; 2 - Overflaten som sprøytes; 3 - Sprøytens evne til å støtte spissens hullstørrelse.

En viktig forskjell er sprøytene er den maksimale spissen de kan støtte. Velg din sprøyte basert på beleggstypene du skal sprøyte, og sørg for at den største spissen (hullstørrelsen) du planlegger å bruke er innenfor det maksimale spissenstørrelsesområdet som sprøyten kan støtte.

Det er alltid best å ha en maskin med større kapasitet, f.eks. Fox, hvis du planlegger å bruke .017-spissen ofte, bør sprøytens kapasitet være ett dysehull større (.019-spiss), dette tillater spissslitasje, som forårsaker spissen slangestørrelse for å øke.

Velge riktig tips

Vurder belegg og overflate som skal sprøytes. Pass på at du bruker den beste tupphullstørrelsen for det belegget og den beste viftebredden for den overflaten.

Spissen hull størrelse

Spissens hullstørrelse kontrollerer strømningshastigheten - mengden maling som kommer ut av pistolen.

Hint

Bruk større spisshullstørrelser med tykkere belegg og mindre spisshullstørrelser med tynnere belegg.

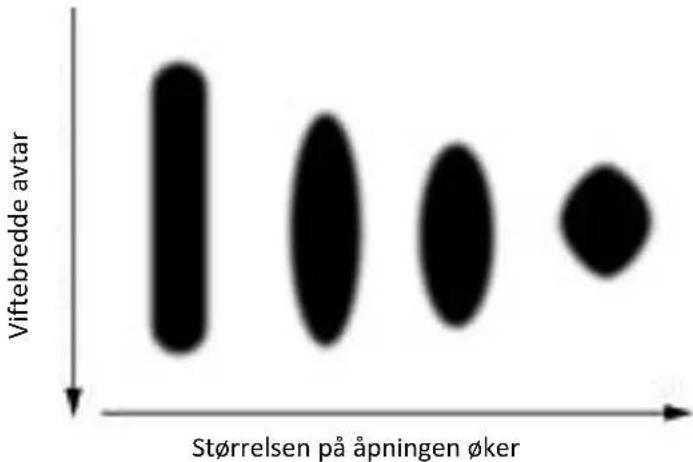

Viftebredde

Viftebredde er størrelsen på sprøytemønsteret, som bestemmer området som dekkes med hvert strøk. Smalere vifter gir et tykkere strøk, og bredere vifter gir et tynnere strøk.

Spissen			Belegg
Hullstørrelse	Flekker	Emaljer	Primere	Interiør maling	Utvendig maling
0,011
tommer(0,28 mm)	X
0,013
tommer(0,33 mm)	X X
0,015
tommer(0,38 mm)	X X X
0,017
tommer(0,43 mm)	X X X
0,019
tommer(0,48 mm)	X

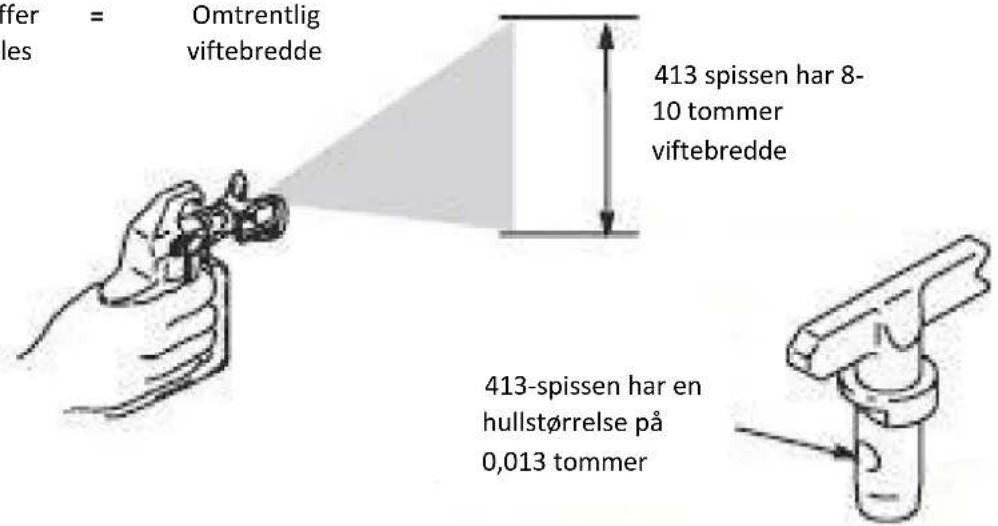

Forstå tipsnummer

De tre siste sifrene i spissnummeret inneholder informasjon om hullstørrelse og viftebredde på overflaten når pistolen holdes 30,5 cm fra overflaten som sprayes.

Første siffer = Omtrentlig når dobles viftebredde

Omtrentlig viftebredde 413 spissen har 8- 10 tommer viftebredde 413-spissen har en hullstørrelse på 0,013 tommer

De to siste sifrene = spissens hullstørrelse i tusenvis av en tomme

Tips delenummer	Viftebredde 12 tommer (305 mm) fra overflaten	Hullstørrelse
311	6–8 tommer (152–203 mm)	0,011 tommer (0,28 mm)
411	8–10 tommer (203–254 mm)	0,011 tommer (0,28 mm)
313	6–8 tommer (152–203 mm)	0,013 tommer (0,33 mm)
413	8–10 tommer (203–254 mm)	0,013 tommer (0,33 mm)
415	8–10 tommer (203–254 mm)	0,015 tommer (0,38 mm)
515	10–12 tommer (254–305 mm)	0,015 tommer (0,38 mm)
417	8–10 tommer (203–254 mm)	0,017 tommer (0,43 mm)
517	10–12 tommer (254–305 mm)	0,017 tommer (0,43 mm)

Vendbar spissvalgdiagram

Størrelse på åpningen	Viftebredde - tommer					Strømningshastighet		Søknad	Filter
tomme	4" – 6" Fan	6" – 8" Fan	8" – 10" Fan	10" – 12" Fan	12" – 14" Fan	gpm L/min
0.011"	211,00	311,00	411,00	511,00	611,00	0,12	0,45	Beis eller lakk	150 mesh (rød)
0.013"	213,00	313,00	413,00	513,00	613,00	0,18	0,68
0.015"	215,00	315,00	415,00	515,00	615,00	0,24	0,91	Oljegrunnmaling	100 mesh (gul)
0.017"	217,00	317,00	417,00	517,00	617,00	0,31	1,17	Lateksmaling / Akryl / Emalje	100 mesh
0.019"	219,00	319,00	419,00	519,00	619,00	0,38	1,44		60 mesh (hvit)
0.021"		321,00	421,00	521,00	621,00	0,47	1,78
0.023"		323,00	423,00	523,00	623,00	0,57	2,16	Tung lateks	60 mesh (hvit)
0.025"		325,00	425,00	525,00	625,00	0,67	2,54
0.027"			427,00	527,00	627,00	0,77	2,91
0.029"		329,00	429,00	529,00	629,00	0,90	3,41	Elastomer / Blockfiller / Primer /	30 mesh (grønn)
0.031"		331,00	431,00	531,00	631,00	1,03	3,90
0.033"		333,00	433,00	533,00	633,00	1,17	4,43
0.035"		335,00		535,00		1,31 4,98
0.043"	243,00	343,00	443,00	543,00	643,00	1,98	7,51

Viktige ting å vite om spissslitasje

Det er viktig å bytte ut en spiss når den blir slitt, dette sikrer at du får et presist sprøytemønster, maksimal produktivitet og en kvalitetsfinish. Når spissen slites, øker størrelsen på hullet (åpningen) og sprøytemønsterbredden reduseres.

Spissens levetid varierer etter belegg, forleng spissens levetid ved å sprøyte ved det laveste trykket som bryter opp (forstøver) belegget til et komplett sprøytemønster.

Anbefaler bytte av spiss Latex: Etter 4000\~5000 m ^2

Rydd opp

Som med alt sprøyteutstyr, må sprøyten rengjøres ordentlig, ellers vil den ikke fungere som den skal. Tett er de vanligste årsakene til problemer. Hvis de følges, vil disse retningslinjene sikre problemfri ytelse fra sprøyten.

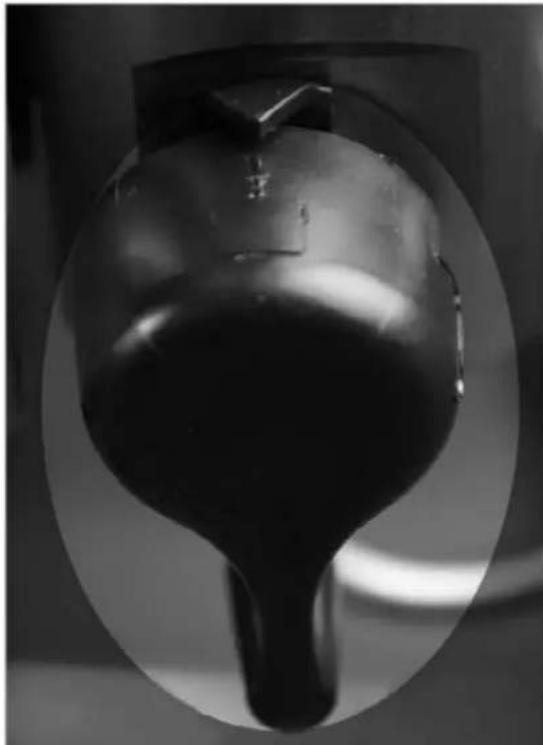

1. Utfør trykkavlastningsprosedyre.

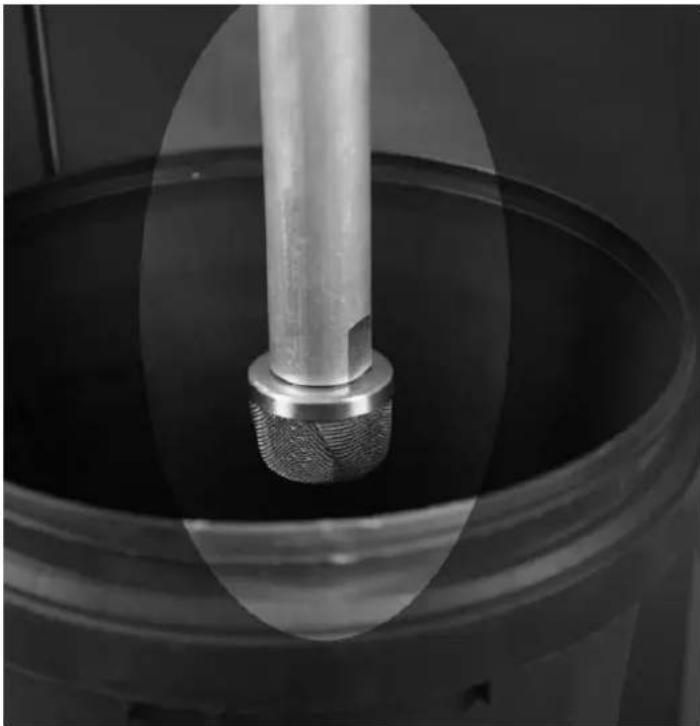

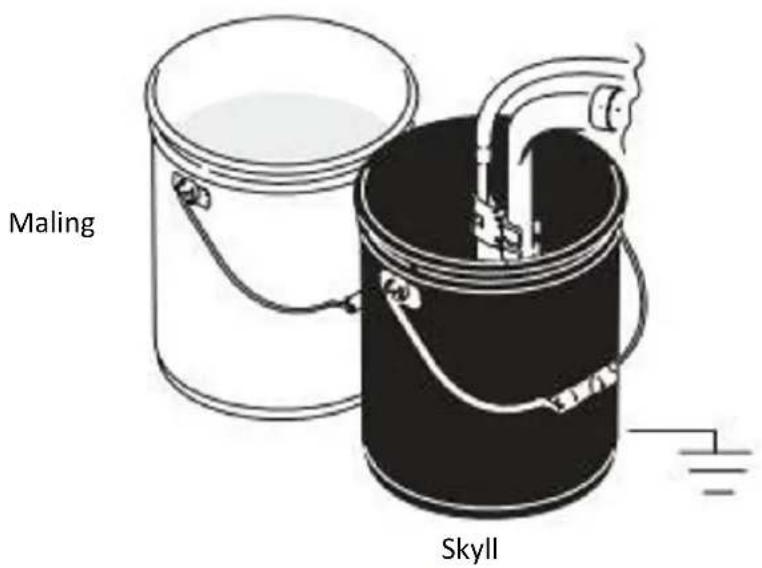

Fjern hevertrørsettet fra malingen og legg i spylevæske.

Merk : Bruk vann til vannbasert maling og mineralsprit for oljebasert maling

1. Slå på strømmen, vri påfyllings-/sprayventilen opp for å lukke tømmeventilen.

1. ∅k trykket til omtrent 1/2 maksimum ta avtrekkersikkerheten AV, trekk av pistolen til skyllevæske vises.

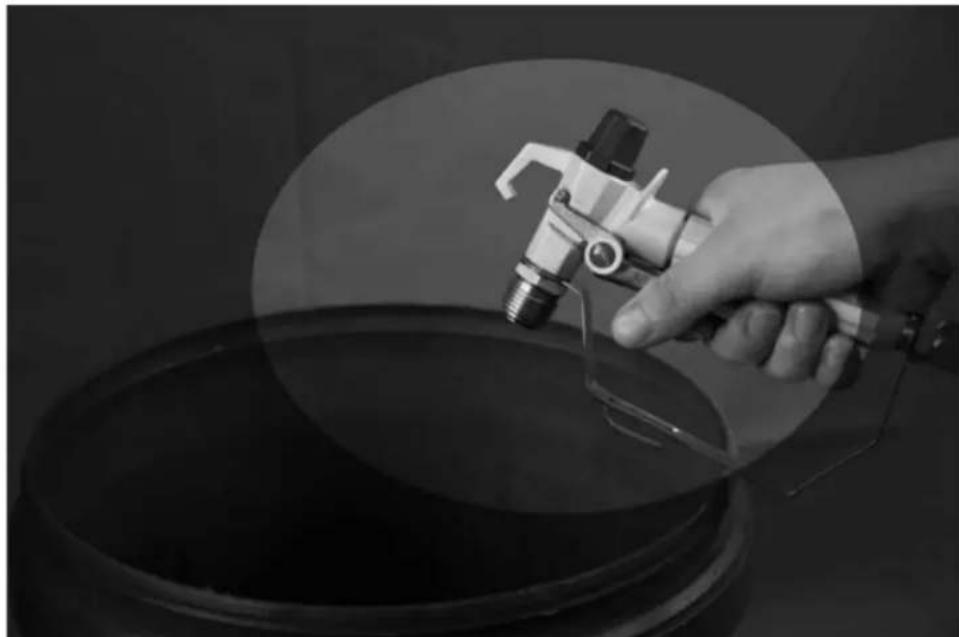

1. Flytt pistolen til avfallsspann, hold pistol mot spann, avtrekk pistolen for å skylle systemet grundig, slipp avtrekkeren og sett avtrekkersikkerheten PÅ.

1. Vri primeventilen ned for å åpne dreneringsventilen og la spylevæsken sirkulere i 15 sekunder for å rengjøre dreneringsslangen.

1. Hev sifonrøret over spylevæsken og kjør sprøyten i 15 eller 30 sekunder for å tømme væsken.

Maling Skyll

1. Skru opp fylleventilen for å stenge dreneringsventilen, avtrekk pistolen inn i spylespann for å rense væske fra slangen, slå strømmen AV.

1. Vri påfyllingsventilen ned for å åpne tømmeventilen, Koble fra sprøyten.

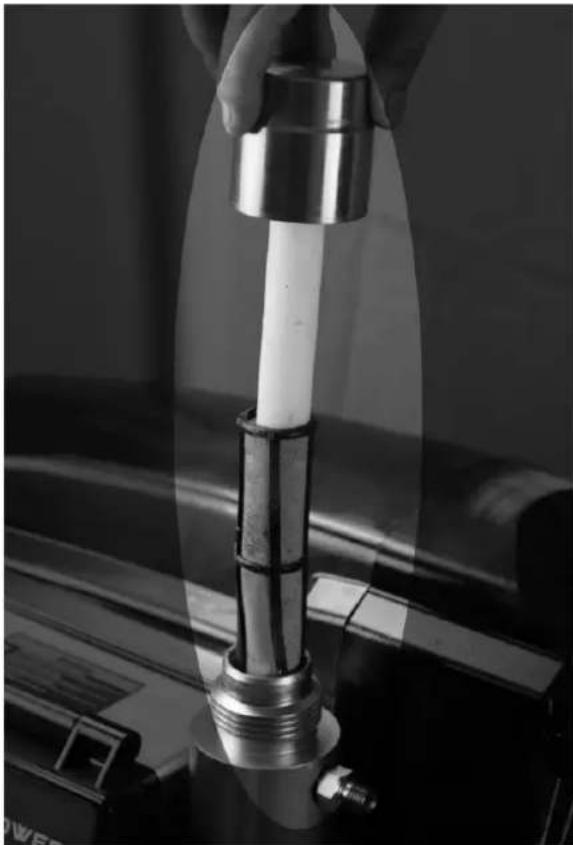

1. Fjern filtre fra pistolen og sprøyten, hvis installert. Rengjør og inspiser, installer filtre.

1. Hvis du skyller med vann, skyll igjen med mineralsprit, eller pumpepanser, for å etterlate et beskyttende belegg for å forhindre frying eller korrosjon.

2. Hvis maskinen skal lagres i mer enn 10 dager, etter at du har rengjort maskinen grundig, ta av sugerøret, slangen og pistolen og hell ca. 10 ml HVIT smøreolje inn i væskepumpen. Slå deretter på maskinen og la den beholde kjører (PRIME POSITION) i 5 sekunder (når du kan se oljen i primerøret), Dette vil forhindre at de våte delene inni blir sittende fast, etsende eller rustne.

Løsning av problemer

Problem	Forårsake	Løsning
Strømbryteren er på og sprøyten er koblet til, men motoren går ikke, og pumpen går ikke.	Trykket er satt til null trykk.	Drei trykkontrollknappen med klokken for å øke trykkinnstillingen.
	Motor eller kontroll er skadet.	Ta kontakt med din leverandør eller DPAIRLESS direkte.
	Stikkontakten gir ikke strøm.	Prøv en annen stikkontakt eller koble til noe du vet fungerer for å teste stikkontakten.Tilbakestill bygningens strømbryter eller bytt sikring.
	Skjøteledningen er skadet.	Bytt skjøteledning.
	Sprayer elektrisk ledninger skadet.	Se etter ødelagt isolasjon eller ledninger. Bytt ut strømledningen hvis den er skadet.
	Maling og/eller vann er frosset eller herdet i pumpen.	Koble sprøyten ut av stikkontakten. Hvis den er frossen, prøv IKKE å starte sprøyten før den er helt tint, ellers kan du skade motoren, kontrollkortet og/eller drivverket.Sørg for at strømbryteren er AV. Plasser sprøyten på et varmt sted i flere timer. Koble deretter til strømledningen og slå på sprøyten. ∅k trykkinnstillingen sakte for å se om motoren starter.Hvis malingen er herdet i sprøyten, kan det hende at pumpepakninger, ventiler, drivverk eller trykkbryter må skiftes. Ta kontakt med leverandøren din eller kontakt DP-AIRLESS direkte.
Sprøyten starter opp, men trekker ikke inn maling.	Enheten vil ikke prime eller har mistet prime	Bytt primeenhet
	Ingen maling. Sugerør ikke helt nedsenket i maling	Dypp sugerøret i maling
	Sugesett filter tilstoppet.	Rengjør filteret.
	Sugeslange løs ved innløpsventil	Rengjør koblingen og trekk til
	Innløpsventilen lekker	Rengjør innløpsventilen. Pass på at kulesetet ikke har hakk eller slitt og at kulesetene sitter godt, Monter ventilen igjen.
	Pumpepakningen er slitt	Skift pumpepakninger.
	Stempelstang slitt eller skadet.	Rengjør eller skift ut
Pumpen går rundt, men bygger ikke opp trykk.	Pumpen er ikke primet.	Prime pumpe.
	Innløpsskjermen er tilstoppet	Fjern rusk fra innløpssilen og sørg for at sugerøret er nedsenket i væske.
	Sugerør er ikke nedsenket i maling.	Sørg for at sugerøret er nedsenket i maling.
	Sugerøret lekker.	Trekk til sugerørtilkoblingen. Inspiser for sprekker eller vakuumlekkasjer. Hvis det er sprukket eller skadet, skift ut sugerøret.
	Spray-/sprayventilen er slitt eller blokkert med rusk.	Rengjør ventilen eller bytt ut en ny.
Pumpen går rundt, men malingen dribbler eller spruter bare når sprøytepistolen utløses.	Trykket er satt for lavt.	Drei trykkkontrollknappen sakte med klokken for å øke trykkinnstillingen som vil slå på motoren for å bygge opp trykk.
	O-ring i pumpe er slitt eller skadet	Bytt ut O-ringene
	Innløpsventilkulen er fullpakket med materiale	Rengjør innløpsventilen,
	Sprøytedysen er tett	Frigjør spraytuppen
	Væskefilteret er tett.	Rengjør eller skift ut væskefilteret
	Spraypistolens væskefilter er tilstoppet.	Rengjør eller bytt pistolvæskefilter,
	Sprøytedysen er for stor eller slitt.	Bytt spissen.
Sprøyten trekker opp maling, men faller bort når pistolen åpnes	Slitt spraytupp	Erstatt med ny spiss.
	Sugesett filter tilstoppet	Rengjør filteret.
	Pistol eller spraydysefilter plugget.	Rengjør eller bytt filter. Ha ekstra filtre for hånden
	Maling for tung eller grov.	Tynn eller anstrengende maling
	Slitt V-pakning.	Bytt ut
	Innløpsventil slitt eller skadet.	Bytt ventil
Spissen lekkasjer	Montert feil	Sjekk monteringen.
	Slitt tetning.	Bytt tetning.
Sprøytepistol vil ikke sprøyte	Sprøytedysen, pistolfilteret eller dysen er tilstoppet	Rengjør sprøytespissen
	filter plugget	Rengjør eller bytt ut pistol eller filter.
	Sprøytedysen i ren posisjon	Sett dysen i sprayposisjon
Maling tailing.	Trykket er satt for lavt.	∅k trykket
	Pistol, spiss eller sugefilter tilstoppet.	Rengjør filtrene
	Sugeslange løs	Stram til sugerørkoblingen
	Spissen slitt.	Bytt spissen
	Maling for tykk	Tynn maling
Termisk overbelastning utløst	Motor overopphetet.	La avkjøles i 15 til 30 min.
	Oppbygging av maling på motor.	Rengjør malingen fra motoren.
	Enhet sitter i varm sol.	Flytt til et skyggefullt sted
Ingen skjerm, sprøyten fungerer.	Skjermen er skadet eller hadde dårlig tilkobling.	Sjekk tilkoblingen, bytt ut displayet
Viftemønsteret varierer dramatisk under sprøyting. ELLER Sprøyte slår seg ikke på umiddelbart når sprøytingen gjenopptas.	Trykkkontrollbryteren er slitt og forårsaker for stor trykkvariasjon.	Ta kontakt med din leverandør eller DP-AIRLESS.
Maling lekker ned utenfor pumpen.	Pumpepakninger er slitt	Skift pumpepakninger.
Feilkode	Beskrivelse	Løsning
Vis feilkode E01	Beskrivelse: Overopphetingsbeskyttelse for det elektroniske kontrollkortetMulig årsak: Overoppheting på det elektroniske kontrollkortet, den mest sannsynlige årsaken er bruk av for liten spissstørrelse.	Slå av strømmen, vent til det elektroniske kontrollkortet er avkjølt, og endre større spissen.
Vis feilkode E02	Beskrivelse: Kommunikasjonsfeil på det elektroniske styrekortet.Mulig årsak: Statisk elektrisitet forstyrrer kommunikasjonen inne i det elektroniske kontrollkortet.	Slå av strømmen, etter at skjermen er helt av, slå på strømmen, hvis det fortsatt ikke kan løse problemet, bytt deretter et nytt elektronisk kontrollkort.
Vis feilkode E03	Beskrivelse: Trykksensor er skadet. Mulig årsak: Indre deler av trykksensoren er ødelagt.	Bytt en ny trykksensor. Vennlig påminnelse:Rengjør maskinen grundig i tide hver gang etter sprøyting, hold den indre væskepumpen ren, og oppbevar maskinen innendørs om vinteren.
Vis feilkode E04	Beskrivelse: Motorblokkbeskyttelse Mulig årsak:1) For lav spenning og bruk av for liten spissstørrelse på samme tid.2) Indre deler av væskepumpen er skadet.	1) Sjekk spenningen og endre større spissen.2) Sjekk om de indre delene av væskepumpen er skadet, hvis ja, bytt væskepumpen.
Vis feilkode E05	Overstrømsbeskyttelse for det elektroniske kontrollkortet eller motoren	Som E04
Vis feilkode E06	Alarm for elektronisk styrekort	Som E-05
Vis feilkode E07	Trykket over 70Bar under rengjøringsprosessen	Juster trykket til lavere posisjon
Vis feilkode E08	Beskrivelse: Alarm for kontroll av strømspenningenMulig årsak: Når spenningen er for lav eller maskinen ikke kjører jevnt, vil denne feilkoden oppstå på grunn av for lite strømforsyning.	1) Sjekk strømkabelen, sjekk om patchkortet er løsnet.2) Endre større spissstørrelse og prøv igjen.3) Slå av strømmen og juster trykkregulatoren til minimum, etter at skjermen er helt av, slå på strømforsyningen.
Vis feilkode E09	Beskrivelse: tomgangsbeskyttelseMulig årsak: belegg i bøtta er tomme, maskinen vil automatisk slutte å gå for å beskytte V-pakningene mot rask slitasje.	Slå av strømmen og slå deretter på strømmen, eller skru trykkregulatoren til minimum og tilbakestill trykket.
Vis feilkode E10	Beskrivelse: Overopphetingsbeskyttelse for motoren	Slå av strømmen, vent til motoren er avkjølt
Vis feilkode E11	Beskrivelse: Overstrømsbeskyttelse for det elektroniske styrekortetMulig årsak:1) For lav spenning, for lang kabellengde, dårlig kontakt med patchkortet.2) Bruker for liten spissstørrelse.3) Belegg er for tykt.4) Trykksensoren er skadet, for høyt arbeidstrykk vil føre til automatisk projeksjon.5) Elektronisk kontrollkort er ødelagt.	1) Sjekk om spenningen når 220V, sjekk om kabellengden er for liten, sjekk om patchkortet er riktig tilkoblet.2) Endre større spissstørrelse.3) Tynn beleggene i henhold til instruksjonene.4) Bytt trykksensor.5) Bytt elektronisk kontrollkort

Deleliste

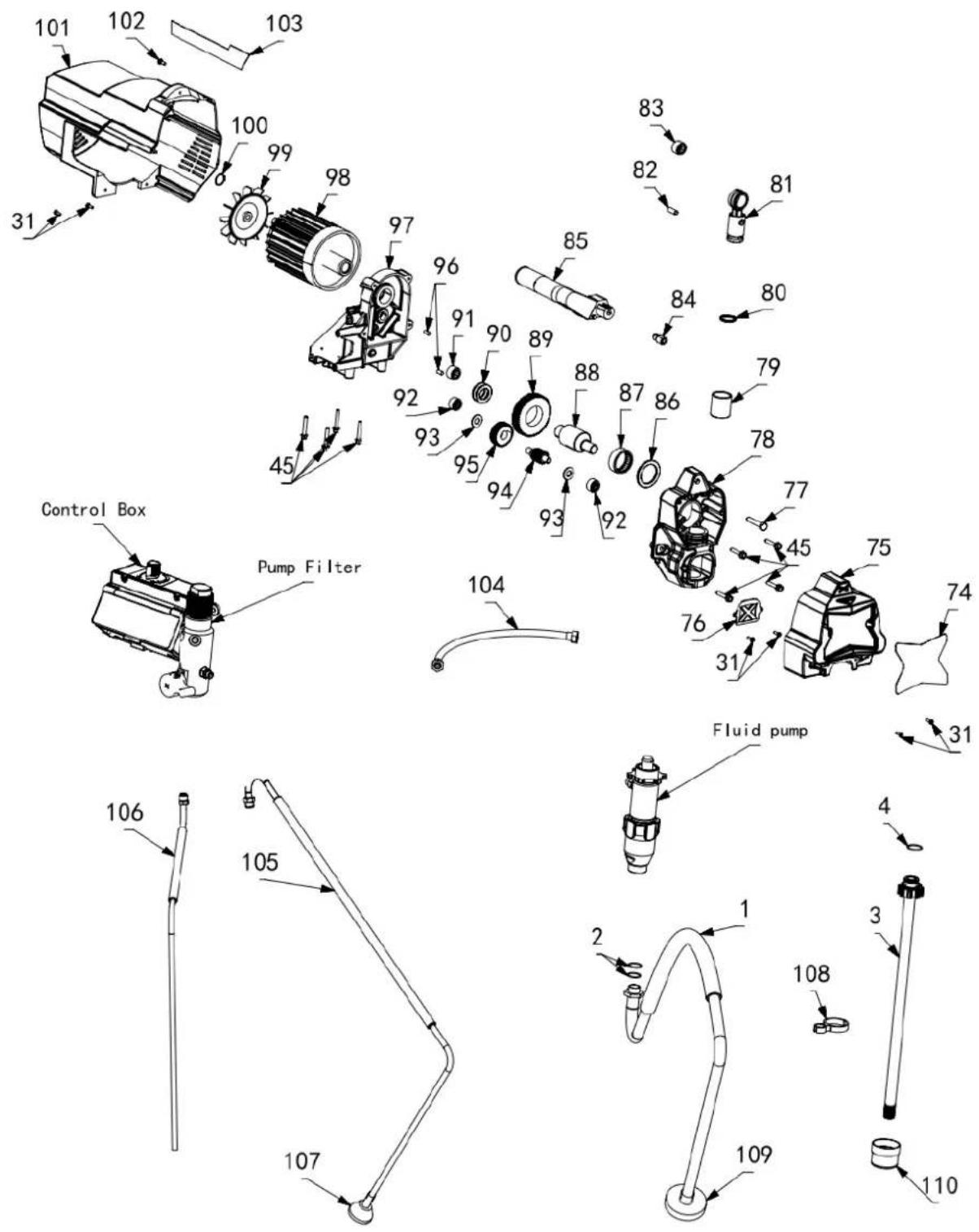

101 102 103 99 98 97 96 95 94 93 92 91 90 89 88 87 86 85 84 83 82 81 80 79 78 77 76 75 74 31 Fluid pump 31 106 105 107 108 109 110 Control Box Pump Filter
