NAUDOJIMO INSTRUKCIJA HSPR-2600E MSW

Šis vartotojo vadovas buvo išverstas jūsų patogumui naudojant mašininį vertimą. Buvo dedamos pagrįstos pastangos siekiant pateikti tikslų vertimą; tačiau joks automatinis vertimas nėra tobulas ir nėra skirtas pakeisti žmonių vertėjus. Oficialus vartotojo vadovas yra anglų kalba. Bet kokie vertime sukurti neatitikimai ar skirtumai nėra įpareigojantys ir neturi teisinės galios atitikties ar vykdymo tikslais. Jei kyla klausimų, susijusių su vartotojo vadove pateiktos informacijos tikslumu, žr. to turinio versiją anglų kalba, kuri yra oficiali versija.

Techniniai duomenys

Parametru aprašymas	Parametru reikšmė
Produkto pavadinimas	Beoris dažų purkštuvas
Modelis	MSW-HSPR-2600E
Nominali įtampa [V~] / dažnis [Hz]	230 / 50
Galia [W]	2600
Variklio tipas	Visiškai varinis variklis be šepetėlių
Darbinis slėgis [bar]	227
Srauto greitis [l/min]	3,2
IP apsaugos klasė	P44
IEC apsaugos klasė	aš
Apsaugos klasė	F
Prietaiso darbo ciklas	S2
Žarnos skersmuo [mm]	13,3
Žarnos ilgis [m]	15
Purškimo antgalis	0,031" / 0,78 mm
Matmenys (plotis x gylis x aukštis) [cm]	40 x 38 x 50
Svoris [kg]	22,8

Perskaitykite ir saugokite šj vadovą, atidžiai perskaitykite prieš bandydami surinkti, sumontuoti, eksploatuoti ar prižiūrėti aprašytą gaminį. Apsaugokite save ir kitus laikydamiesi visos saugos informacijos. Jei nesilaikysite nurodymų, galite susižaloti ir (arba) sugadinti turtą! Išsaugokite instrukciją ateičiai.

GAISRO IR SPROGIMO PAVOJUS

Degūs garai, tokie kaip tirpiklio ir dažų garai, darbo zonoje gali užsidegti arba sprogti. Kad išvengtumėte gaisro ir sprogimo:

• Nepurkškite degių ar degiųjų medžiagų šalia atviros liepsnos ar uždegimo šaltinių, pvz., cigarečių, variklių ir elektros įrangos.
• Per įrangą tekantys dažai arba tirpiklis gali sukelti statinę elektrą. Statinė elektra, esant dažų ar tirpiklių garams, sukelia gaisro ar sprogimo pavojų. Visos purškimo sistemos dalys, įskaitant siurblį, žarnos mazgą, purškimo pistoletą ir purškimo zonoje bei aplinkui esančius objektus, turi būti tinkamai jžemintos, kad apsaugotų nuo statinės iškrovos ir kibirkščių. Naudokite DINO-POWER laidžias arba jžemintas aukšto slėgio beorio dažų purkštuvo žarnas.
• Patikrinkite, ar visos talpyklos ir surinkimo sistemos yra jžemintos, kad būtų išvengta statinės iškrovos.
• Prijunkite prie jžeminto lizdo ir naudokite jžemintus ilginamuosius laidus.

Nenaudokite 3-2 adapterio.

• Nenaudokite dažų ar tirpiklių, kuriuose yra halogenintų angliavandenilių.
• Purškiama vieta turi būti gerai vėdinama. Užtikrinkite gerą gryno oro tiekimą, judantį per teritoriją. Laikykite siurblio bloką gerai vėdinamoje vietoje. Nepurkškite siurblio mazgo.
• Nerūkykite purškimo zonoje.

	● Purškimo zonoje nenaudokite šviesos jungiklių, variklių ar panašių kibirkštį sukeliančių produktų.● Laikykite vietą švarią, joje néra dažų ar tirpiklių talpyklių, skudurų ir kitų degių medžiagų.● Žinokite purškiamų dažų ir tirpiklių turinį. Perskaitykite visus su dažais ir tirpikliais pateiktus medžiagų saugos duomenų lapus (MSDS) ir talpyklos etiketes. Laikykitės dažų ir tirpiklių gamintojo saugos nurodymų.● Turi būti ir veikianti gesintuvo įranga● Purkštuvas sukuria kibirkštis. Būkite ypač atsargūs naudodami degius skysčius arba šalia jų.● Laikykite purkštuvą bent 20 pėdų (6 m) atstumu nuo sprogių garų.
	ELEKTROS SMŪGIO PAVOJUSŠi įranga turi būti įžeminta. Netinkamas sistemos įžeminimas, nustatymas arba naudojimas gali sukelti elektros smūgį.● Prieš atlikdami įrangos techninę priežiūrą, išjunkite ir atjunkite maitinimo laidą.● Naudokite tik įžemintus elektros lizdus.● Naudokite tik 3 laidų ilginamuosius laidus.● Įsitikinkite, kad maitinimo ir ilginamųjų laidų įžeminimo šakutės nepažeistos.● Saugokite nuo lietaus. Laikyti patalpoje.
	ODOS IŠJŪRIMO PAVOJUSAukšto slėgio purškalas gali suleisti toksinus į organizmą ir sukelti rimtus kūno sužalojimus. Jei įvyksta injekcija, nedelsiant kreipkitės į chirurginį gydymą.● Nenukreipkite ginklo į asmenį ar gyvūną ir nepurkškite.● Rankas ir kitas kūno dalis laikykite toliau nuo iškrovos. Pavyzdžiui, nesistenkite sustabdyti nuotėkio jokia kūno dalimi.● Visada naudokite antgalio apsaugą. Nepurkškite, jei néra antgalio apsaugos.● Naudokite DP antgalius.● Valydami ir keisdami purkštukų antgalius būkite atsargūs. Jei purškimo metu purkštuko antgalis užsikemša, atlikite Slėgio mažinimo procedūrą, kad išjungtumėte įrenginį ir sumažintumėte slėgį, prieš nuimdami purkštuko antgalį valymui.● Nepalikite įrenginio įjungto į elektrą arba esant slėgiui be priežiūros. Kai įrenginys nenaudojamas, išjunkite įrenginį ir vykdykite slėgio mažinimo procedūrą, kad išjungtumėte įrenginį● Patikrinkite, ar žarnose ir dalyse nėra pažeidimų. Pakeiskite visas pažeistas žarnas ar dalis.● Ši sistema gali sukurti 3630 psi. Naudokite DP atsargines dalis arba priedus, kurių vardinė vertė ne mažesnė kaip 3000 psi
	SLĖGIMŲ ALIUMINIO DALIŲ PAVOJUSSu aliuminiu nesuderinamų skysčių naudojimas suslėgtoje įrangoje gali sukelti rimtą cheminę reakciją ir įrangos plyšimą. Jei nesilaikysite šio įspėjimo, galite mirti, rimtai susižaloti arba sugadinti turtą.● Nenaudokite 1,1,1-trichloretano, metileno chlorido, kitų halogenintų angliavandenilių tirpiklių arba skysčių, kuriuose yra tokių tirpiklių.● Daugelyje kitų skysčių gali būti cheminių medžiagų, kurios gali reaguoti su aliuminiu. Dėl suderinamumo kreipkitės į medžiagų tiekėją.
	NETINKAMO ĮRANGOS NAUDOJIMO PAVOJUSNetinkamas naudojimas gali sukelti mirtį arba rimtus sužalojimus.● Dažydami visada dévėkite tinkamas pirštines, naudokite akių apsaugą ir respiratorių arba kaukę.● Nenaudokite ir nepurkškite šalia vaikų. Vaikus visada laikykite toliau nuo įrangos.● Nepersistenkite ir nestovėkite ant nestabilios atramos. Visą laiką išlaikykiteveiksmingą koją ir pusiausvyrą.Būkite budrūs ir stebėkite, ką darote.Nepalikite įrenginio jungto į elektrą arba esant slėgiui be priežiūros. Kai įrenginys nenaudojamas, išjunkite įrenginį ir vykdykite slėgio mažinimo procedūrą, kad išjungtumėte įrenginį.Nenaudokite įrenginio, kai esate pavargę arba apsvaigę nuo narkotikų ar alkoholio.Nelankstykite ir per daug nesulenkite žarnos.Nelaikykite žarnos nuo temperatūros ar slėgio, viršijančio mūsų nurodytą.Nenaudokite žarnos kaip tvirtinimo elemento įrangai traukti ar kelti.
	JUDANČIŲ DALIŲ PAVOJUSJudančios dalys gali suspausti, perpjauti ar amputuoti pirštus ir kitas kūno dalis.Laikykite atokiai nuo judančių dalių.Nenaudokite įrangos su nuimtomis apsauginėmis gaubtais ar gaubtais.Slėginė įranga gali įsjungti be įspėjimo. Prieš tikrindami, perkeldami ar prižiūrėdami įrangą, vadovaukitės slėgio mažinimo procedūra ir atjunkite visus maitinimo šaltinius.
	NUDEGIMO PAVOJUSDarbo metu įrangos paviršiai gali labai įkaisti. Kad išvengtumėte stiprių nudegimų, nelieskite karštos įrangos. Palaukite, kol įranga visiškai atvės.
	TOKSINIŲ SKYSČIŲ AR DŪMŲ PAVOJUSToksiški skysčiai ar garai gali rimtai susižaloti arba mirti patekę į akis ar ant odos, įkvėpti ar praryti.Prieš purškdami atkreipkite dėmesį į specifinius skysčių keliamus pavojus.Pavojingą skystį laikykite patvirtintose talpyklose ir išmeskite pagal galiojančias rekomendacijas.
	ASMENINĖS APSAUGOS PRIEMONĖSDirbdami, atlikdami techninę priežiūrą arba būdami įrenginio veikimo zonoje, turite dėvėti tinkamas apsaugines priemones, kurios padės apsisaugoti nuo rimtų sužalojimų, įskaitant akių sužalojimą, klausos praradimą, toksiškų garų įkvėpimą ir nudegimus. Į šią įrangą įeina, bet tuo neapsiribojant:Apsauginiai akiniai ir klausos apsaugos priemonės.Respiratoriai, apsauginiai drabužiai ir pirštínės, kaip rekomenduoja skysčių ir tirpiklių gamintojas.

Priežiūros patarimai

1. Yra dvi pusės rutulinei sėdynei, abi nusklembtos, vienai pusei susidėvėjusios, keisti į kitą pusę.
2. Keisdami V formos tarpiklius (ir viršutinj, ir apatinj) stūmoklio kotui, atkreipkite dėmesį, kad išgaubta pusė turi būti link stūmoklio koto, tada guminiu plaktuku smogkite į plokščią V formos tarpiklio pusę, kad tilptų stūmoklio kotas..
3. Tvirtindami siurblio bloko varžtus, neužsukite vieno varžto maksimaliai, o po to neprisukite kito, teisingas veiksmas yra pirma priveržti vieną varžtą iki 90% gylio, o tada priveržti kitą varžtą iki maksimumo ir véliau pritvirtinti pirmajj. prisukite iki maksimumo.
4. Slėgio jutiklio viduje yra viena plovimo detalė, paprastai skalbyklė nesulūžta, tačiau jos negalima palikti.
5. Pakeitus viršutinius V formos tarpiklius, veržlė turi būti iki galo priveržta naudojant stendinį spaustuką.
6. Prieš paleisdami naują beorj stūmoklinj siurblj, dar kartą patikrinkite du siurblio bloko varžtus ir jsitikinkite, kad jie visiškai pritvirtinti. Tas pats patikrinimas pakeitus naujas V formos

tarpines. Kadangi V formos tarpikliai yra pagaminti iš daug polimerinės medžiagos, po sandėliavimo ar naudojimo kurį laiką jie galėtų kažkaip išsiplėsti.

1. Labai svarbu prieš purškiant arba pakeitus dažų kaušą jjungti PRIME VOŽTUVA, jei į stūmoklinio siurblio sistemą pateks oro ir pamiršite prieš purškimą jjungti PRIME VOŽTUVA, tai labai pakenks pačiai mašinos sistemai. nes skiriasi dažų dangų ir oro suspaudimo laipsnis.

2. Variklio teigiamo poliaus ir neigiamo polių negalima sujungti atvirkščiai per anglies šepetėlj, jei prijungti atvirkščiai, variklis suksis atvirkščiai, jei mašina kurį laiką taip dirbs, variklis bus išmagnetintas.

3. Jei V formos tarpikliai sulaužomi, nutekės dažų dangos, nedelsdami pakeiskite V formos tarpiklius, kitaip dažų dangos gali patekti į pavarų dėže ir sugadinti visą pavarų dėže.

4. Sukdami slėgio rankenėlę, kad sureguliuotumėte slėgį, nesukite rankenėlės per stipriai, nes rankenėlės viduje esančios elektrinės dalys gali būti pažeistos dėl per kieto sukimosi.

5. Kiekviename beorio siurblio su mechanine slėgio valdymo sistema yra mikro jungiklis, o mikrojungiklio tvirtinimo varžtas yra tinkamai nustatytas prieš išsiunčiant, nebandykite pakeisti tvirtinimo varžto padėties, kitaip mikrojungiklis gali tinkamai neveikti. .

6. Vienas greitas patarimas, kaip nustatyti, ar rutulinė sėdynė yra gera, ar ne, pasukus PRIME VALVE atgal į purškimo padėtį, atidarykite priekinį dangtį, jei jungiamoji strypas lieka viršutinėje padėtyje, tada stūmoklio strypo viduje esantis rutulys yra kažkaip pažeistas. , jei jungiamasis strypas lieka apatinėje padėtyje, tai kažkaip pažeista rutulinė sėdynė.

7. Jei po purškimo beoris stūmoklinis siurblys nėra visiškai išvalytas, gipso kartono dangos gali neleisti tinkamai veikti slėgio jutikliui, todėl po purškimo beoris stūmoklinis siurblys turi būti visiškai išvalytas.

8. Jei saugiklis perdegè dėl per didelės įtampos, pirmiausia patikrinkite kondensatorių, ar jis geros būklės, jei taip, tada toliau patikrinkite tiltinį lygintuvą universaliu skaitikliu.

9. Vienas greitas patarimas, kaip patikrinti beorio stūmoklinio siurblio su mechanine slėgio valdymo sistema slėgio valdymo plokštę, pirmiausia jjunkite PRIME VOŽTUVĄ, tada atsuktuvu prilipkite prie mikro jungiklio, jei mašina gali sustoti, tai nereiškia, kad slėgio valdymo plokštė.

10. Jei beoriame siurblyje yra kolektoriaus filtras, tada filtrą reikia dažnai valyti po purškimo, rekomenduojama kartą per dieną arba bent kartą per savaitę, jei filtras visiškai jstrigo gipso kartono dangos, tada elektrinė plokštė ir slėgio jutiklis gali sudeginti, esant tokiai situacijai, saugiklis negalėjo apsaugoti elektroninės plokštės ir slėgio jutiklio.

11. Primename, kad dideliam beoriui stūmokliniam siurbliui su dideliu srautu nenaudokite trumpos aukšto slėgio žarnos, pvz., 3 m arba 5 m, nes tai gali rimtai sugadinti variklj. Mašinos, dalių valymas kiekvieną kartą baigus dažyti.

12. Antgalius reikia keisti po 4000 – 5000 m2 priklausomai nuo dažų abrazyvumo.

13. Stūmoklio strypą / V formos sandariklj ir sukepinto karbido rutulj reikia pakeisti maždaug po 200 valandų purškimo, ypač kai sumažėja slėgis arba kai sunku įtraukti dažus.

14. Nuolatinio magneto nuolatinės srovės varikliui anglinis šepetėlis turi būti pakeistas po 1500 valandų, kitaip variklis bus pažeistas.

15. Prieš naudodami mašiną patikrinkite, ar visos mašinos dalys buvo labai tvirtai prisuktos.

16. Jei mašiną reikia saugoti ilgiau nei 10 dienų, kruopščiai paleiskite mašiną su tepaline alyva, kad apsaugotumėte nuo rūdžių arba įstrigo siurblio viduje. (žr. išsamią informaciją skiltyje CLEAN UP)

17. Skysčio siurblio techninę priežiūrą atlikite griežtai pagal instrukcijas ir tvirtai prisukite (patikrinkite išsamią informaciją skyriuje Priežiūra).

18. Jei kyla problemų dėl mašinos, perskaitykite vadovą arba susisiekite su platintoju, NENAUDOKITE mašinos į dalis be profesionalių darbuotojų.

Irenginio aprašymas

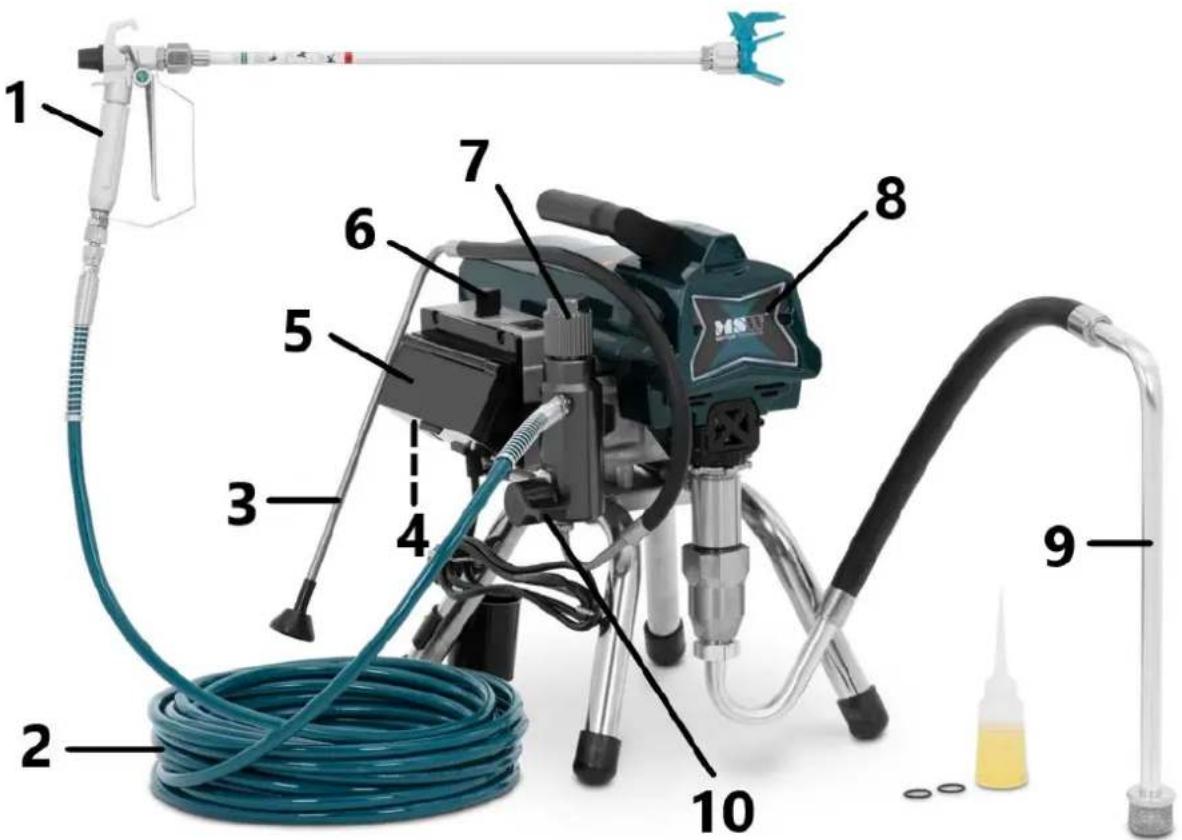

1 2 3 4 5 6 7 8 9 10 MSA

1 - Beoris purškimo pistoletas: Dozuoja skystj

2 - Aukšto slėgio žarna: perneša aukšto slėgio skystį iš siurblio į purškimo pistoletą

3 - Grunto vamzdelis

4 - ON/OFF jungiklis: tarnauja kaip pagrindinis jrenginio jungiklis

5 - Slėgio matuoklio dangtelis: apsaugo elektroninį manometro ekraną

6 - Slėgio reguliatorius: reguliuokite slėgį įvairioms reikmėms

7 - Filtro korpusas (kolektoriaus filtras viduje): Kolektoriaus filtras sumažins antgalio užsikimšimą ir užtikrins gražią apdailą.

8 - Irenginio siurblys ir variklis: Elektrinis variklis varo siurblj, kuris išsiurbia dažus iš talpyklos ir aukštu slėgiu per žarną pumpuoja j purškimo pistoletą.

9 - Siurbimo vamzdis Siurbia skystj iš dažų indo j siurblj. (vamzdis turi būti tvirtai prisukamas, kitaip oras patektų j vidų, todėl slėgis negalės pasiekti norimo aukšto slėgio.)

10 - Pripildymo/purškimo vožtuvas

• Užpildymo padėtyje (nukreipta žemyn) skystis nukreipiamas j užpildymo vamzdelj.
- SPRAY padėtyje (nukreipta lygiagrečiai) nukreipia suslėgta skystį j dažų žarną.
• Automatiškai sumažina slėgj sistemoje esant pertekliniam slėgiui

Operacija

Nustojus purkšti, visada jjunkite gaiduko užraktą, kad išvengtumėte netyčinio pistoleto paleidimo ranka, nukritus ar atsitrenkus.

Slègio mažinimo procedūra

Vykdykite šią Slėgio mažinimo procedūrą, kai baigiate purkšti ir prieš valydami, tikrindami, prižiūrėdami ar transportuodami įrangą.

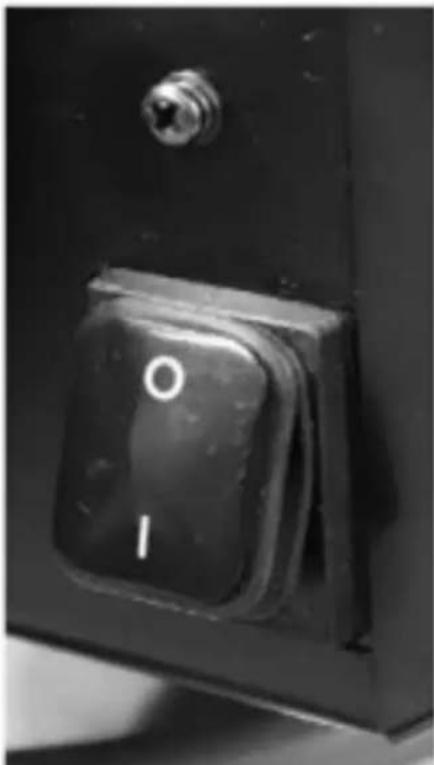

1. Išjunkite maitinimo jungiklj ir atjunkite maitinimo laidą.

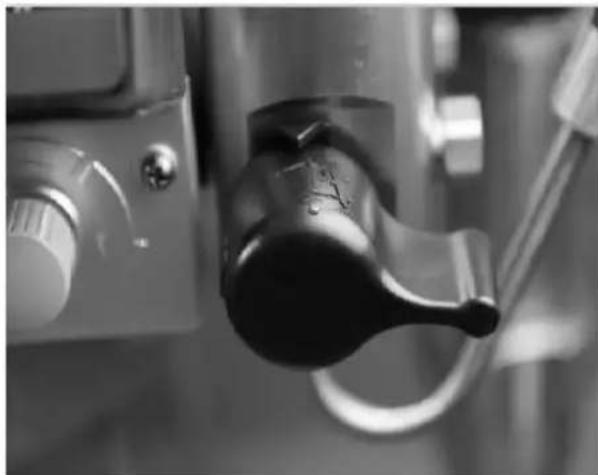

1. Pasukite užpildymo/purškimo vožtuvą i PRIME, kad sumažintumėte slėgį.

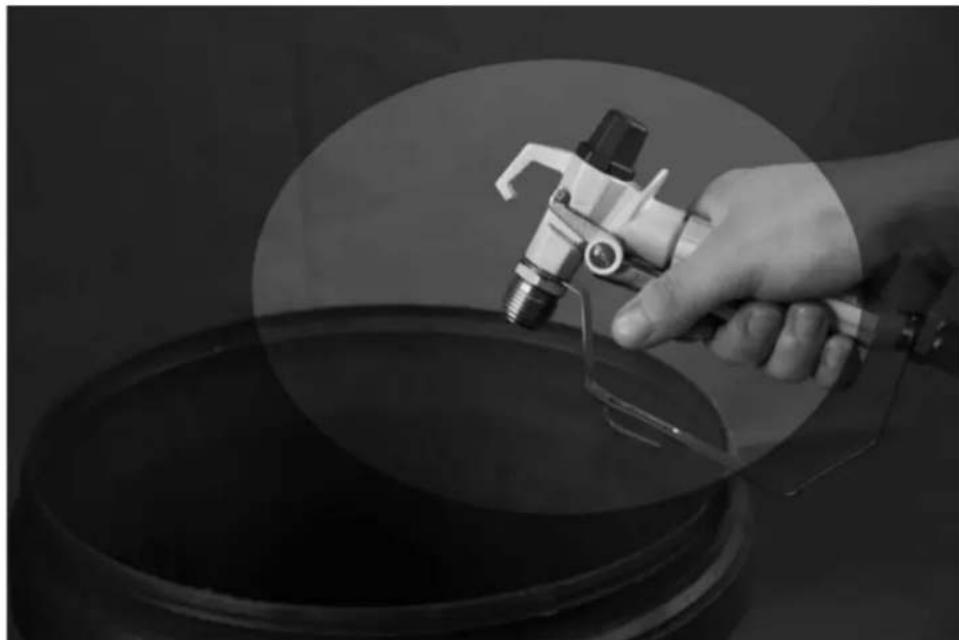

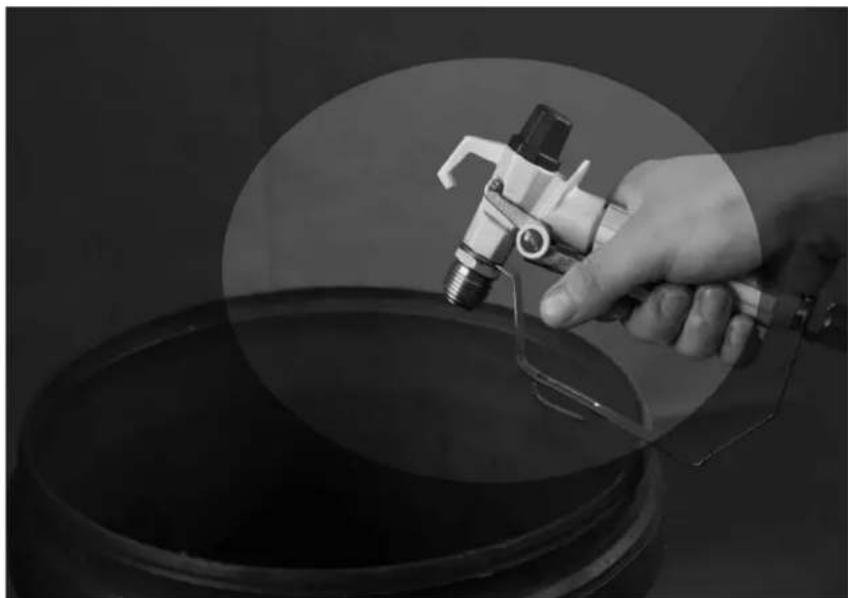

1. Tvirtai laikykite ginklą prie indo šono. Paspauskite pistoletą, kad sumažintumėte slėgį.

1. Ijunkite gaiduko užraktą.

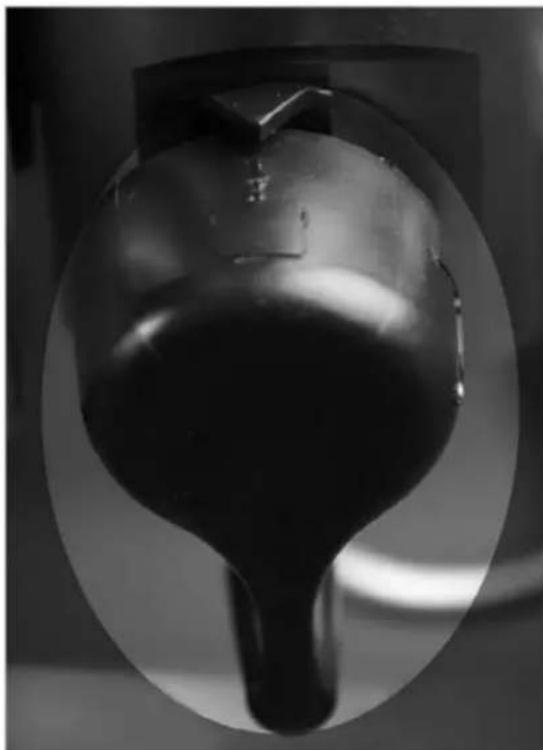

PASTABA : Palikite užpildymo/purškimo vožtuvą PRIME padėtyje, kol vėl būsite pasiruoše purkšti. Jei įtariate, kad purškimo antgalis arba žarna užsikimše arba kad slėgis nebuvo visiškai sumažintas atlikus aukščiau nurodytus veiksmus, LABAI LĖTAI atlaisvinkite antgalio apsaugos laikančiają veržlę arba žarnos galo jungtį, kad palaipsniui sumažintumėte slėgį, tada visiškai atlaisvinkite. Išvalykite žarnos arba antgalio užsikimšimą.

Perskaitykite purškimo antgalio atkimšimo instrukcijas purkštuvo arba pistoleto naudojimo vadove.

Paruošimas naudojimui

1) Paruoškite dažus pagal gamintojo rekomendacijas Tai tikriausiai yra vienas iš svarbiausių žingsnių siekiant be rūpesčių purkšti! Pašalinkite bet kokią odelę, kuri galėjo susidaryti ant dažų viršaus. Jei reikia, dažus praskieskite. Galiausiai nukoškite dažus per ploną nailoninio tinklelio filtro maišelį (galima jsigyti daugumoje dažų pardavėjų), kad pašalintumėte daleles, kurios galėtų užkimšti purškimo antgalį.

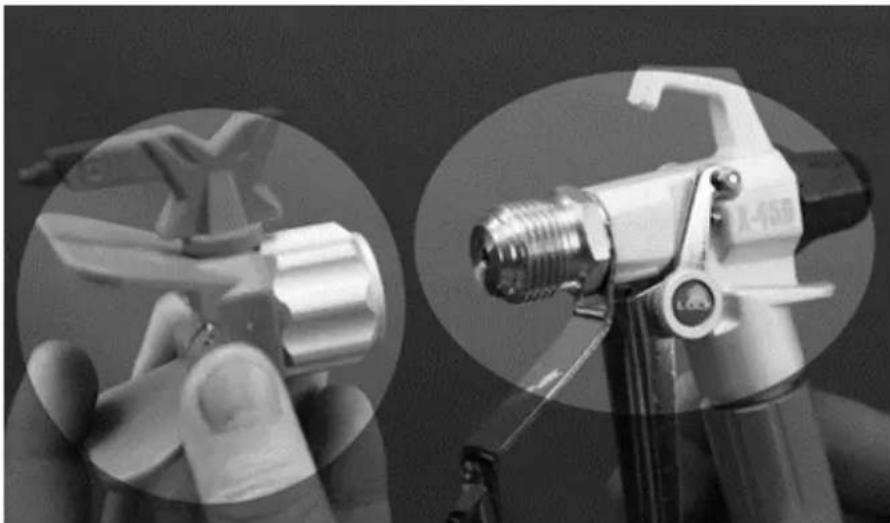

2) Atsukite antgalio ir apsaugos mazgą nuo pistoleto.

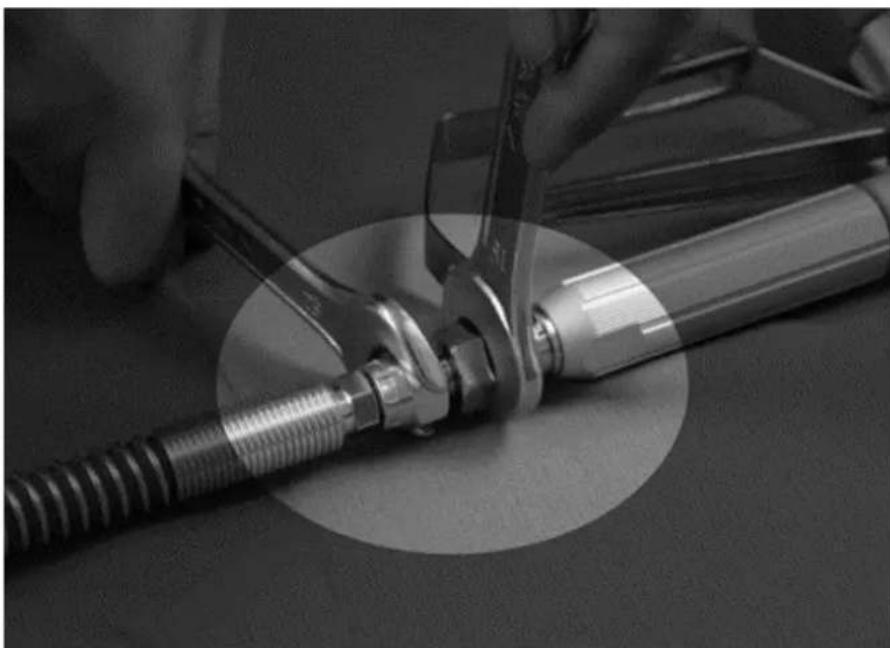

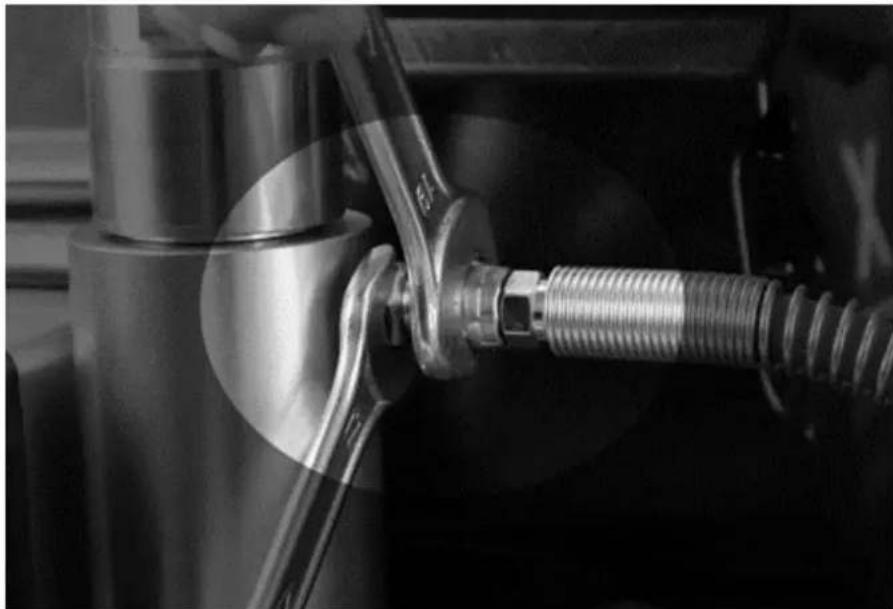

3) Išvyniokite žarną ir vieną galą prijunkite prie pistoleto. Norėdami tvirtai ir tvirtai priveržti, naudokite du veržliarakčius.

4) Prijunkite kitą žarnos purkštuvo galą.

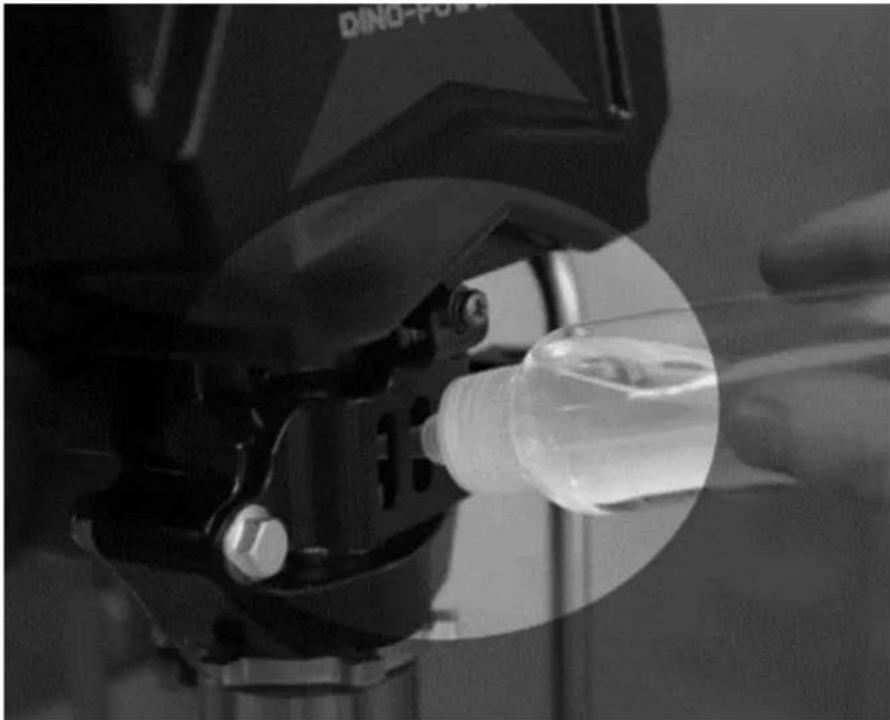

Užpildykite gerklės sandarinimo veržlę tepalinės alyvos (3–5 lašai), kad išvengtumėte priešlaikinio sandariklio nusidėvėjimo. Atlikite tai kiekvieną kartą purškdami.

Jsitikinkite, kad elektros lizdas yra tinkamai jžemintas. Ilgesni ilginamieji laidai gali turėti jtakos purkštuvo veikimui. Naudokite daugiau purškimo žarnos, o ne ilgesnius laidus.

7) Ijunkite purkštuvą.

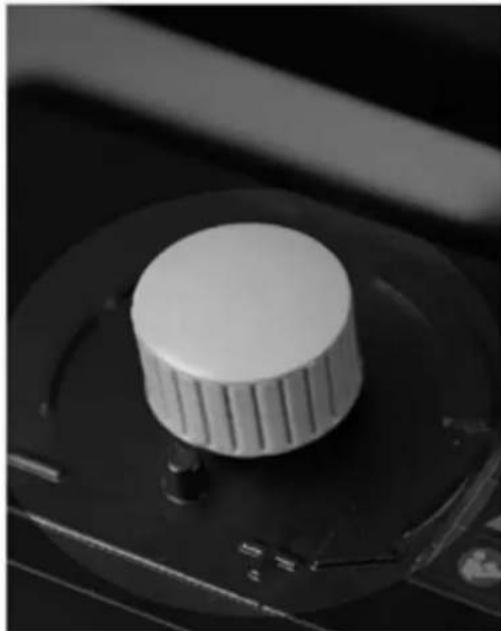

Pirmiausia įsitikinkite, kad jjungimo/išjungimo jungiklis yra IŠJUNGTAS, o slėgio valdiklis pasuktas iki galo prieš laikrodžio rodyklę. Prijunkite purkštuvą i jžemintą lizdą, kuris yra bent 3 m atstumu nuo purškimo vietos, kad sumažintumėte kibirkšties užsidegimo, purškimo garų ar dulkių dalelių tikimybę.

Pagal laikrodžio rodyklę: stipresnis / didesnis slėgis

Prieš laikrodžio rodyklę: silpnesnis / mažesnis slėgis

Paleidimas

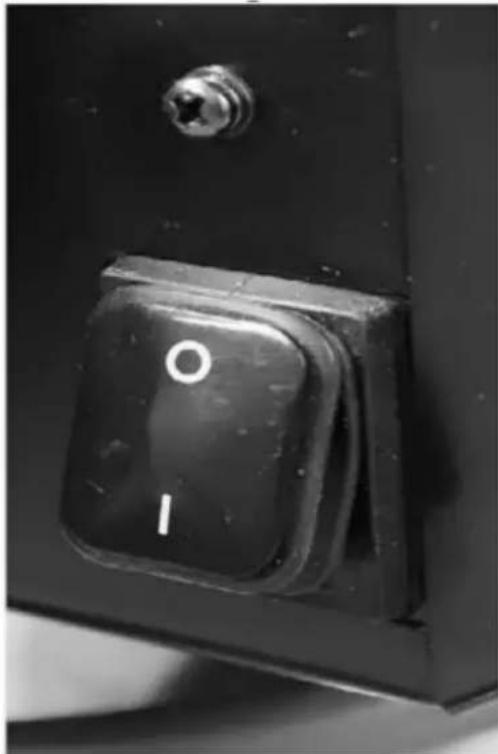

1) Pirmiausia jsitikinkite, kad ON/OFF jungiklis yra IŠJUNGTAS.
2) Sureguliuokite slėgio valdiklj prieš laikrodžio rodyklę iki mažiausio slėgio.

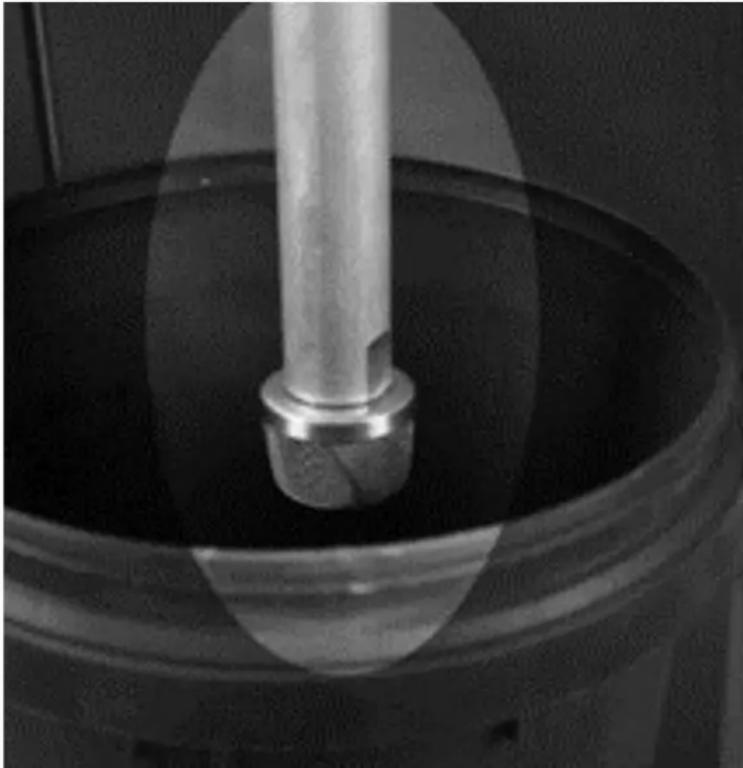

3) Idėkite siurbimo žarną j dangos cilindrą.

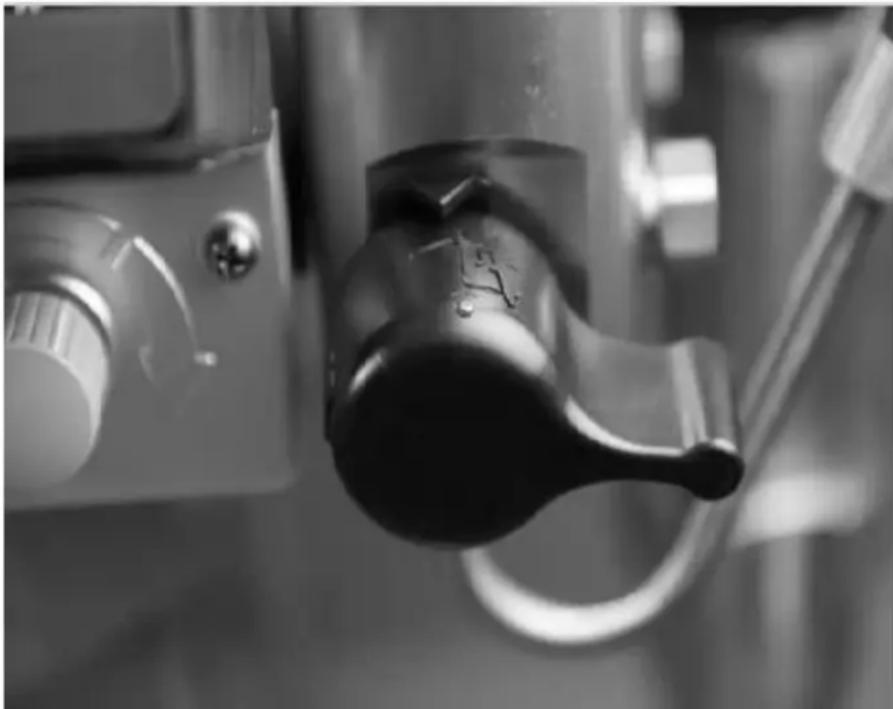

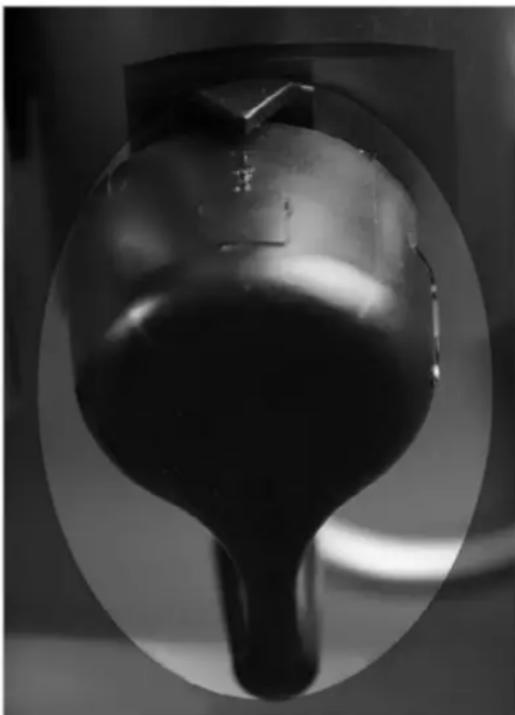

4) Patraukite užpildymo / purškimo vožtuvą i užpildymo padėtį.

5) Ijunkite purkštuvą i jžemintą kabelio lizdą.

6) IJUNKITE mašiną.

7) Pasukite slėgio valdiklj pagal laikrodžio rodyklę, kol skystis cirkuliuos užpildymo vamzdelyje

8) IŠJUNKITE maitinimo jungiklj.

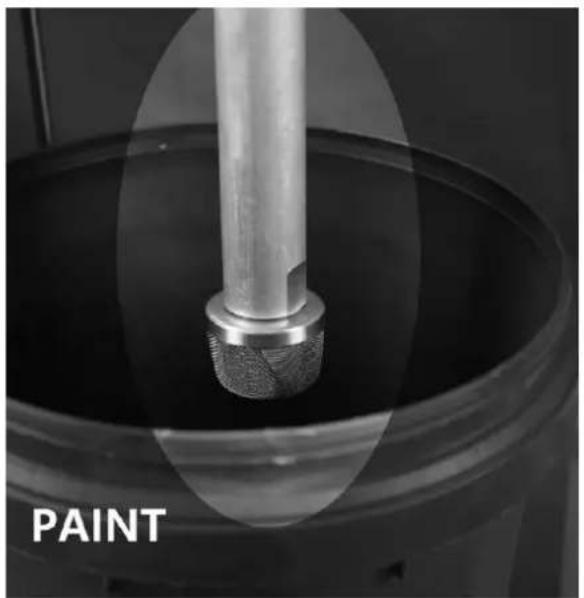

9) Perkelkite siurbimo vamzdelj i dažu indą ir panardinkite siurbimo vamzdelj i dažus.

10) ljunkite maitinimo jungiklj.

11) Kai matote, kad dažai išeina iš pagrindinio vamzdelio:

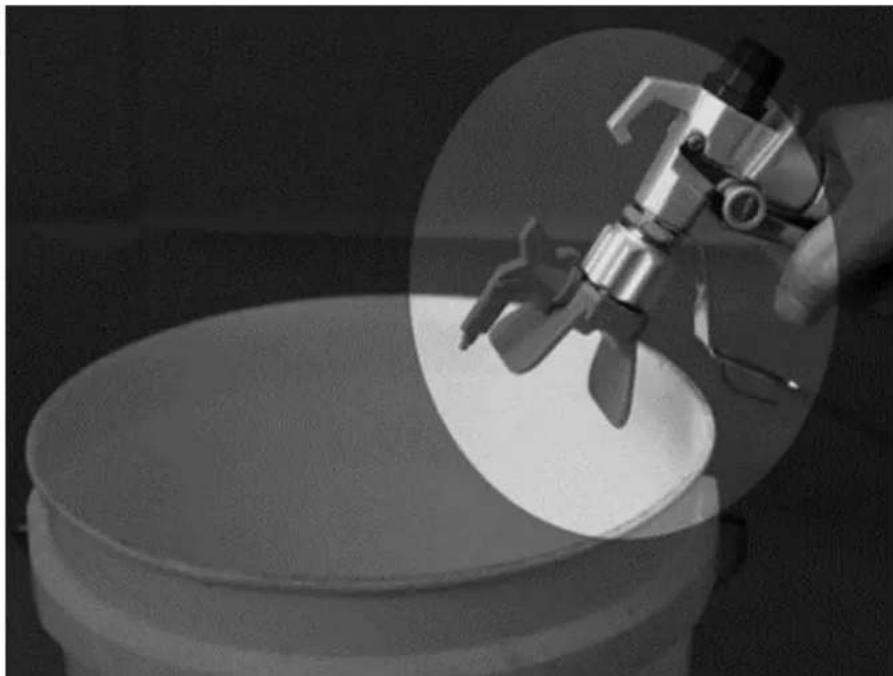

a) Nukreipkite ginklą j atlieku indą.
b) Atrakinkite pistoleto gaiduko užraktą.
c) Patraukite ir laikykite pistoleto gaiduką.
d) Pasukite užpildymo/purškimo vožtuvą j SPRAY padėtį.

12) Toliau veskite pistoletą i atlieku indą, kol pamatysite, kad iš pistoleto teka tik dažai.
13) Atleiskite gaiduką. Ijunkite gaiduko užraktą.
14) Perkelkite pagrindinį vamzdelį į dažų indą ir prijunkite pagrindinį vamzdelį prie įsiurbimo vamzdžio.

Purškimo technika

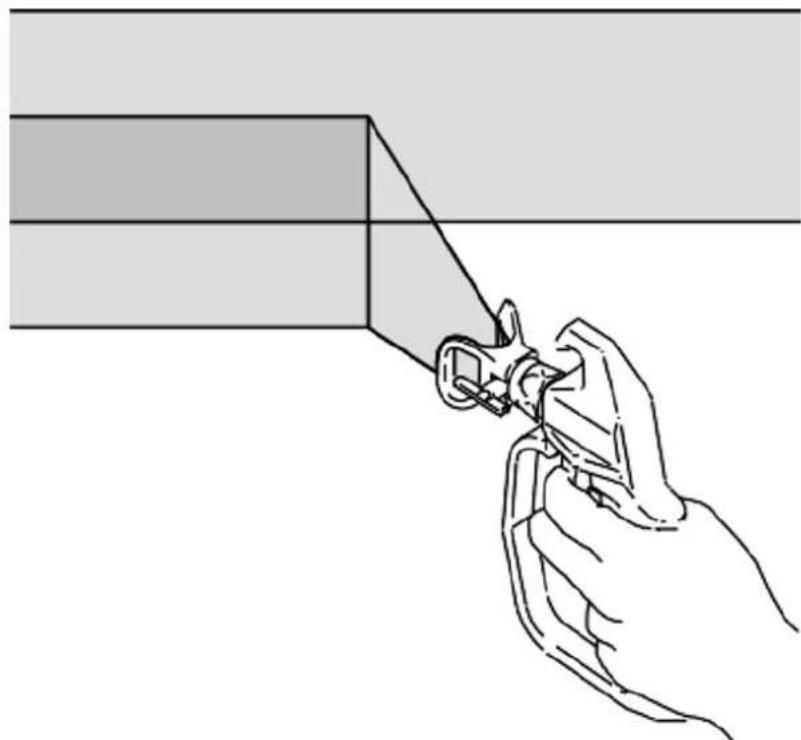

1) Gero dažymo raktas yra tolygi viso paviršiaus danga. Naudojant purškiamajji dažymą, tai daroma tolygiais judesiais, ranka judant pastoviu greičiu ir purškimo pistoletą laikant pastoviu atstumu nuo paviršiaus.
2) Kiek jmanoma, purkštuvą laikykite stačiu kampu į paviršių. Tai reiškia, kad reikia judinti visą ranką pirmyn ir atgal, o ne tik lenkti riešą.

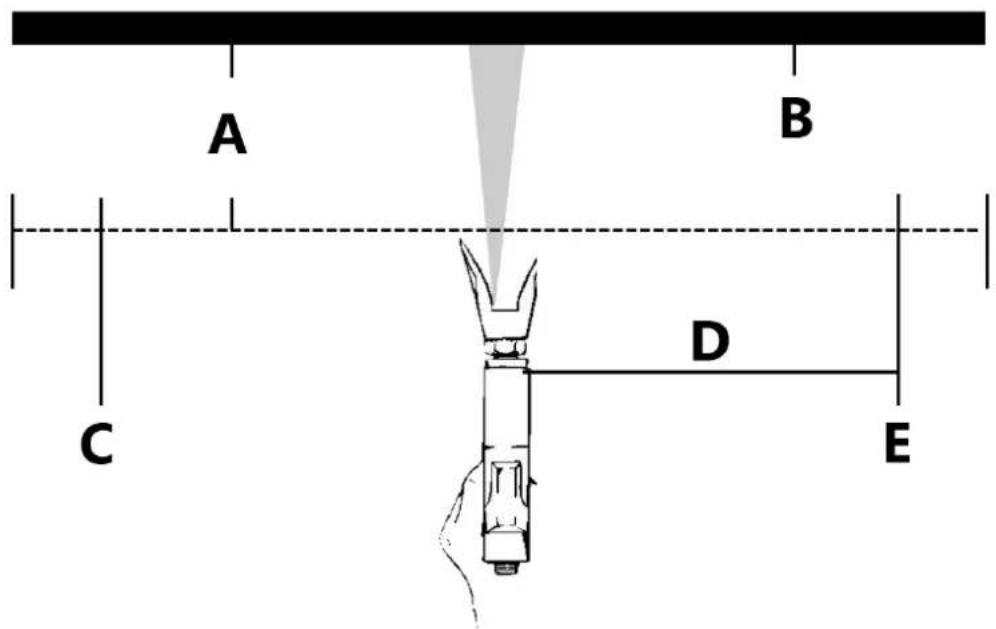

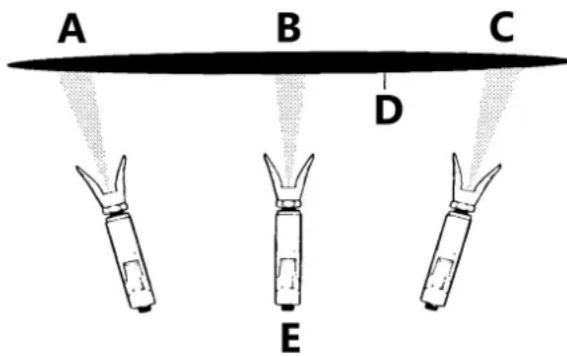

A B C D E

30cm

A - Lengvas paltas
B - Sunkus paltas
C - Lengvas paltas
D - Netinkamas purškimo būdas

3) Purškimo pistoletą laikykite statmenai paviršiui, kitaip vienas rašto galas bus storesnis už kitą.

Teisingas purškimo būdas

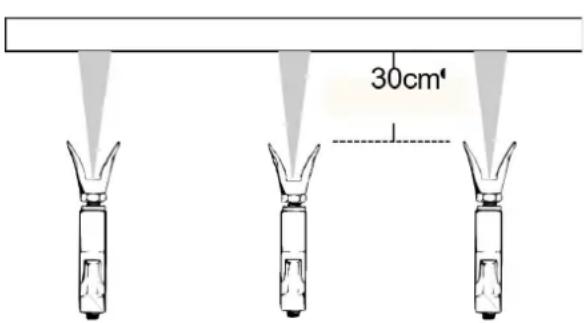

A - Maždaug 10–12 colių (25–30 cm)
B - Teisingas būdas
C - Klaidingas būdas

4) Daugeliu atvejų geriausias purškimo atstumas yra 10–12 colių (25–30 cm) tarp purškimo antgalio ir paviršiaus.

5) Purškimo pistoletas turi būti išjungtas kiekvieno smūgio pabaigoje ir vėl jjungti kito pradžioje. Taip išvengiama dažų kaupimosi potėpio pabaigoje, dėl kurio gali nubėgti ir nusileisti. Suaktyvinimas potėpio pabaigoje taip pat sutaupo dažų, todėl darbas atrodo geriau. (Žiūrėkite paveikslėlj žemiau)

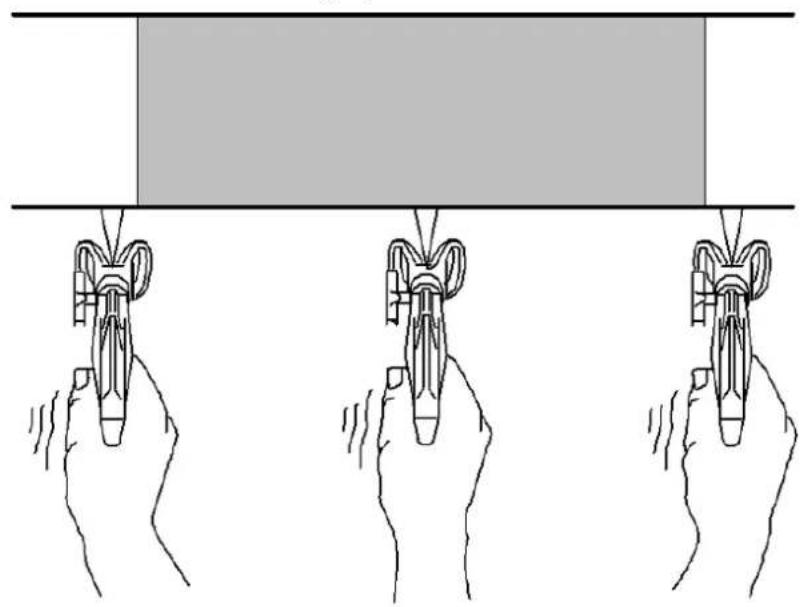

A B C D E

A - Maždaug 10–12 colių (25–30 cm)
B - Ruošinys
C - Startinis smūgis
D - Tolygus ir stabilus smūgis
E - Pabaigos smūgis

6) Tinkamas pistoleto judėjimo greitis leis padengti pilną, šlapią dangą be nutekėjimų ar įdubimų. Kiekvieną potėpj perbraukus apie 40 %, lyginant su ankstesniu, gaunamas vienodas dažų storis. Vienodas purškimas pakaitomis iš dešinės į kairę ir iš kairės į dešinę suteikia profesionalią apdailą. (Žiūrėkite paveikslėlj dešinėje)

Vienas iš būdų tai padaryti yra nukreipti purškimo antgalį į paskutinio smūgio kraštą prieš paleidžiant pistoletą.

7) Darydami trumpą pertrauką nuo dažymo (iki 1 val.), užfiksuokite purškimo pistoleto gaiduką IŠJUNGTA, sumažinkite slėgį iki minimalaus (nulio) nustatymo ir nustatykite įrenginį i pradinę padėtį. Išjunkite purkštuvą ir atjunkite. Žr. Slėgio mažinimo procedūrą.

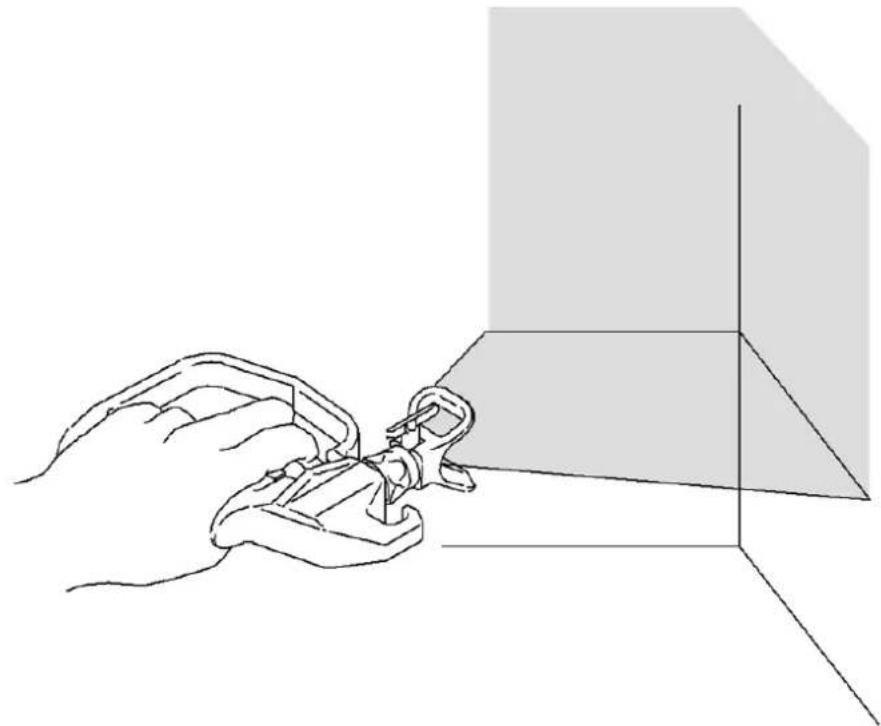

8) Jei norite purkšti vidinius kampus, pvz., ant knygų spintos arba spintelės viduje, nukreipkite pistoletą link kampo centro. Taip padalijus purškimo raštą, tolygiai apipurškiami abiejų pusių kraštai.

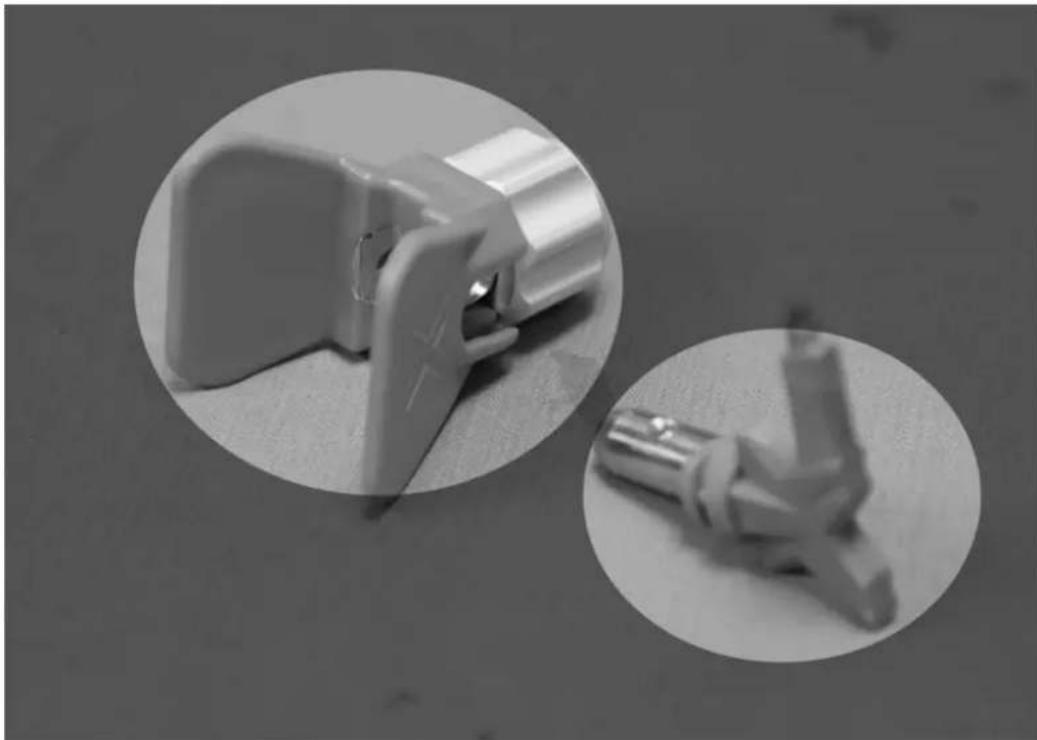

Ant purškimo pistoleto sumontuokite antgalj ir apsaugą

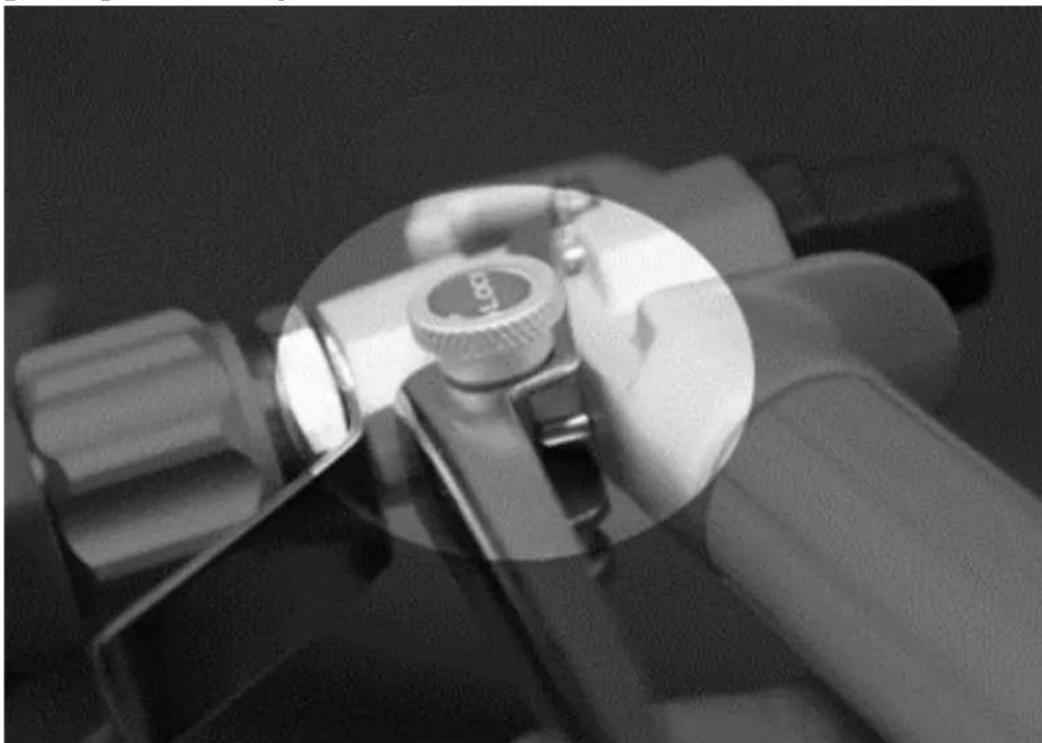

1) Ijunkite gaiduko užraktą.

2) Patikrinkite, ar antgalio ir apsauginės dalys sumontuotos parodyta tvarka.

3) Sèdynei išlyginti naudokite antgalj.

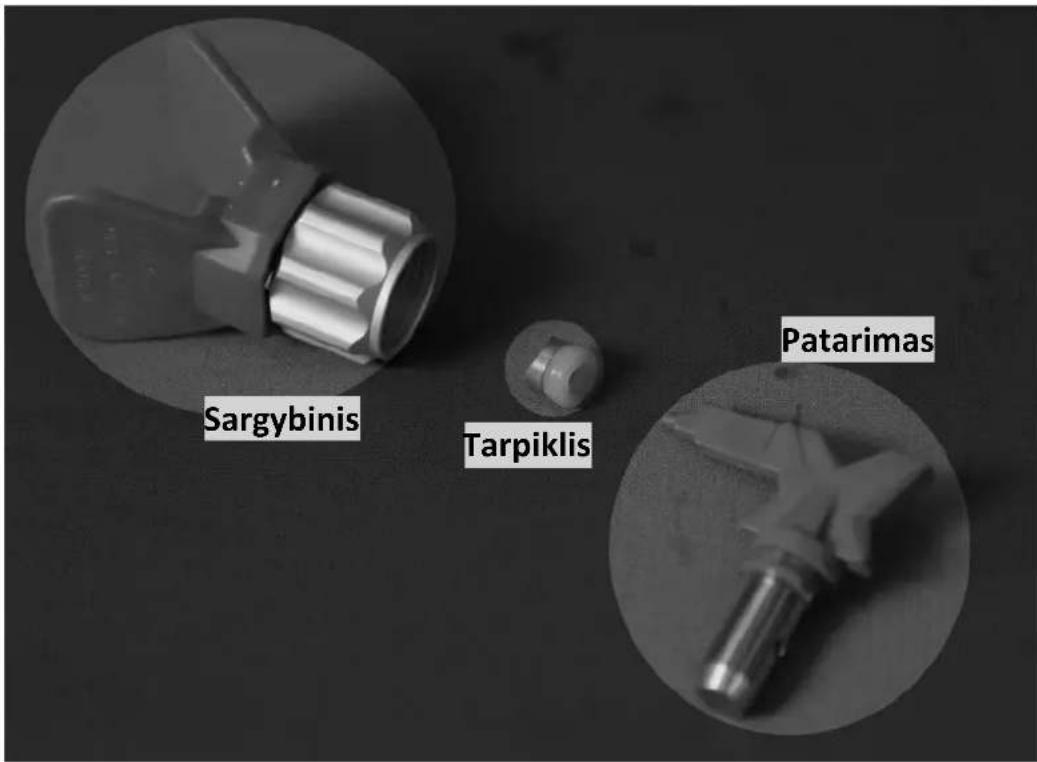

Sargybinis Tarpiklis Patarimas

Antgalis turi būti įstumtas į apsaugą iki galo

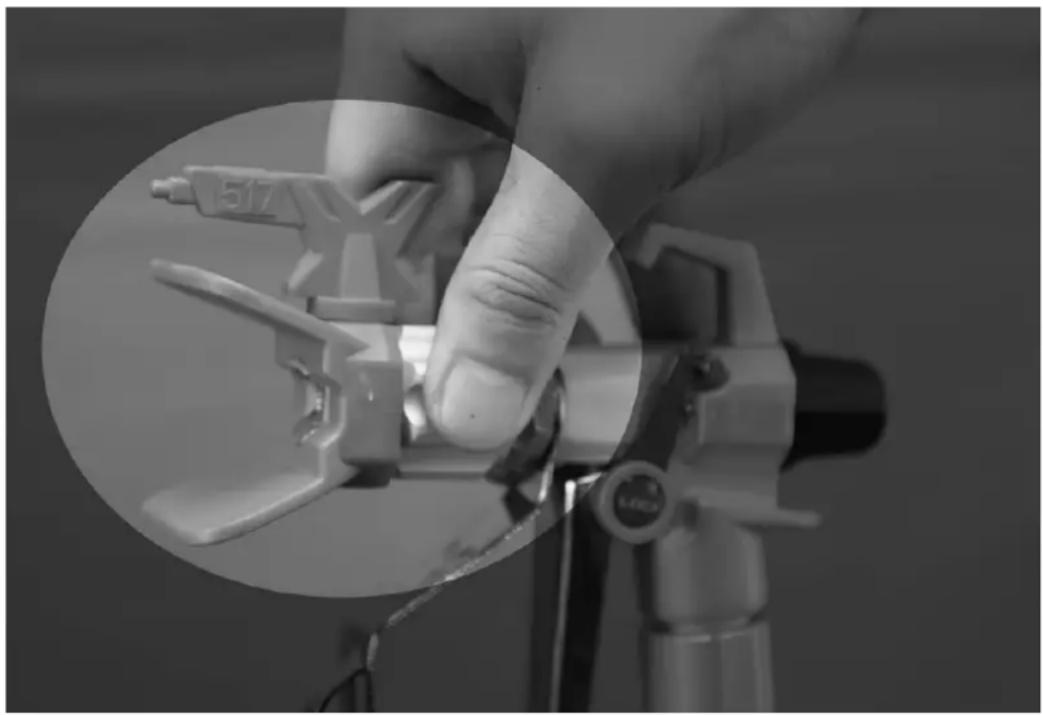

4) Sraigto antgalis ir apsaugos mazgas ant pistoleto. Priveržkite laikančiają veržlę.

Patarimų pasirinkimas

Antgalio angos dydžio pasirinkimas

Antgaliai yra įvairių dydžių skylučių, skirtų įvairiems skysčiams purkšti. Jūsų purkštuve yra 0,43 mm (0,017 colio) arba 0,019 colio (0,48 mm) antgalis, skirtas naudoti daugumoje purškimo programų. Siauriems ar mažesniems paviršiams (spintai, tvora, turėklai) 6 colių rašto plotis yra geriausias pasirinkimas, tai suteiks ryškesnę raišką ir didesnį valdymą; Dideliems paviršiams (luboms / sienoms) platesnis 10–12 colių purškimo plotis yra geriausias pasirinkimas, norint greičiau padengti didelius plotus.

Norint pasiekti gerų purškimo rezultatų, labai svarbu naudoti geros kokybės purškimo antgalį, tinkamo dydžio dažymo projektui, purškimo antgalis kontroliuoja užtepamų dažų kiekį ir plotą, kurį padengs purškimo raštas. Gali būti naudojami įvairūs antgalių dydžiai, klasifikuojami pagal skylės dydį ir purškimo plotį, atsižvelgiant į 3 veiksnius;

1 - Dengimas/dažymas; 2 - Purškiamas paviršius; 3 – purkštuvo galimybė palaikyti antgalio skylės dydj.

Pagrindinis skirtumas yra tas, kad purkštuvai yra maksimalus antgalis, kurj jie gali išlaikyti. Pasirinkite purkštuvą pagal purškiamų dangų tipus ir įsitikinkite, kad didžiausias antgalis (skylės dydis), kurj planuojate naudoti, atitinka didžiausio antgalio dydžio diapazoną, kurj gali palaikyti purkštuvas.

Visada geriausia turèti didesnès talpos mašiną, pavyzdžiui, Fox. Jei planuojate dažnai naudoti .017 antgalį, jūsų purkštuvo talpa turėtų būti vienu antgalio angos dydžiu (.019 antgalis), todėl antgalis gali nusidėvėti, o tai sukelia padidinti antgalio žarnos dydį.

Tinkamo patarimo pasirinkimas

Apsvarstykite dangą ir purškiamą paviršių. Įsitikinkite, kad tai dangai naudojate geriausią antgalio skylės dydį ir geriausią ventiliatoriaus plotį šiam paviršiui.

Antgalio skylès dydis

Antgalio angos dydis reguliuoja srauto greitj – dažų kiekį, kuris išeina iš pistoleto.

Užuominos

Naudokite didesnio dydžio antgalio angas su storesnėmis dangomis ir mažesnio dydžio antgalio angas su plonesnėmis dangomis.

Ventiliatoriaus plotis

Ventiliatoriaus plotis – tai purškimo rašto dydis, kuris nustato plotą, padengtą kiekvienu judesiu.

Siauresnės vėduoklės užtikrina storesnį, o platesnės – plonesnį.

Antgalioskylės dydis	Dangos
	Dėmės	Emaliai	Gruntai	Interjero dažai	Išoriniai dažai
0,011 colio(0,28 mm)	X
0,013 colio(0,33 mm)	X X
0,015 colio(0,38 mm)	X X X
0,017 colio(0,43 mm)	X X X
0,019 colių(0,48 mm)	X

Patarimo numerio supratimas

Paskutiniuose trijuose antgalio numerio skaitmenyse pateikiama informacija apie skylės dydį ir ventiliatoriaus plotį ant paviršiaus, kai pistoletas laikomas 12 colių (30,5 cm) atstumu nuo purškiamo paviršiaus.

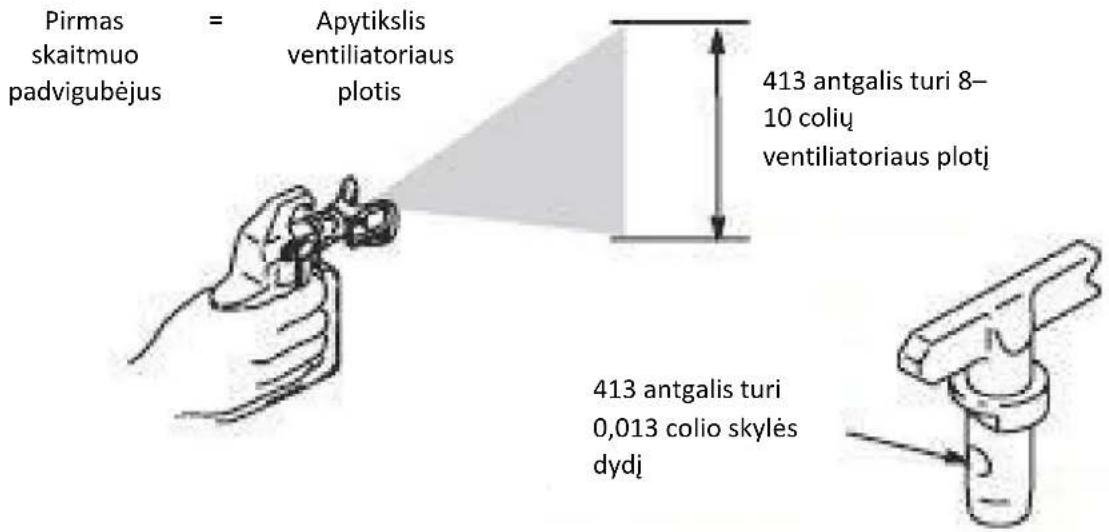

Pirmas skaitmuo padvigubėjus = Apytikslis ventiliatoriaus plotis 413 antgalis turi 8–10 colių ventiliatoriaus plotį 413 antgalis turi 0,013 colio skylės dydį

Paskutiniai du skaitmenys = antgalio angos dydis tūkstančiais colių

Antgalio dalies numeris	Ventiliatoriaus plotis 12 colių (305 mm) nuo paviršiaus	Skylės dydis
311	6–8 coliai (152–203 mm)	0,011 colio (0,28 mm)
411	8–10 colių (203–254 mm)	0,011 colio (0,28 mm)
313	6–8 coliai (152–203 mm)	0,013 colio (0,33 mm)
413	8–10 colių (203–254 mm)	0,013 colio (0,33 mm)
415	8–10 colių (203–254 mm)	0,015 colio (0,38 mm)
515	10–12 colių (254–305 mm)	0,015 colio (0,38 mm)
417	8–10 colių (203–254 mm)	0,017 colio (0,43 mm)
517	10–12 colių (254–305 mm)	0,017 colio (0,43 mm)

Atverčiamo antgalio pasirinkimo lentelė

Ang os dydi s	Ventiliatoriaus plotis – coliai					Srauto greitis		Taikymas	Filtruoti
colio	4"-6" Ventiliator ius	6" - 8" Ventiliator ius	8" - 10" Ventiliator ius	10" - 12" Ventiliator ius	12" - 14" Ventiliator ius	gp m	L/min
0.011 "	211,00	311,00	411,00	511,00	611,00	0,12	0,45	Beicas arba lakas	150 akių (raudona)
0.013 "	213,00	313,00	413,00	513,00	613,00	0,18	0,68
0.015 "	215,00	315,00	415,00	515,00	615,00	0,24	0,91	Aliejiniai dažai	100 akių (geltona)
0.017 "	217,00	317,00	417,00	517,00	617,00	0,31	1,17	Latekso dažai / akrilas / emalis	100 tinklelio
0.019 "	219,00	319,00	419,00	519,00	619,00	0,38	1,44		60 akių (balta)
0.021 "		321,00	421,00	521,00	621,00	0,47	1,78
0.023 "		323,00	423,00	523,00	623,00	0,57	2,16	Sunkus lateksas	60 akių (balta)
0.025 "		325,00	425,00	525,00	625,00	0,67	2,54
0.027 "			427,00	527,00	627,00	0,77	2,91
0.029 "		329,00	429,00	529,00	629,00	0,90	3,41	Elastomeri nis / bloku užpildas / gruntas /	30 akių (žalia)
0.031 "		331,00	431,00	531,00	631,00	1,03	3,90
0.033 "		333,00	433,00	533,00	633,00	1,17	4,43
0.035 "		335,00		535,00		1,31	4,98
0.043 "	243,00	343,00	443,00	543,00	643,00	1,98	7,51

Svarbūs dalykai, kuriuos reikia žinoti apie antgalių nusidėvėjimą

Svarbu pakeisti antgalj, kai jis susidévi, nes tai užtikrina tikslų purškimo būdą, maksimalų produktyvumą ir kokybišką apdailą. Kai antgalis susidévi, skylės (angos) dydis padidėja, o purškimo plotis sumažėja.

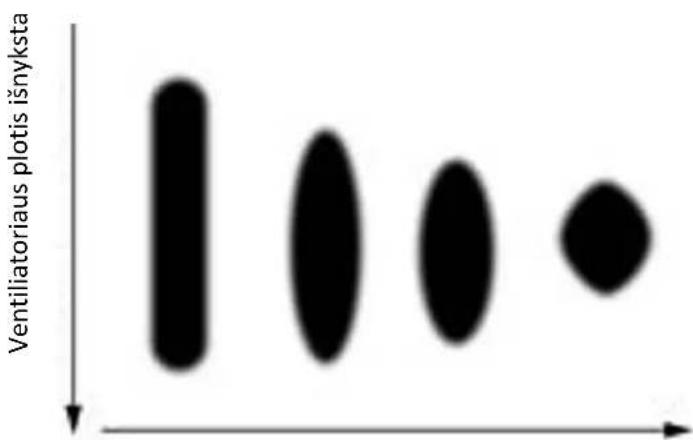

Padidėja angos dydis

Antgalio tarnavimo laikas skiriasi priklausomai nuo dangos, pratęskite galiuko tarnavimo laiką purškiant mažiausiu slęgiu, kuris suskaido (purškia) dangą i visą purškimo modelį.

Rekomenduokite antgalj pakeisti Lateksas: po 4000–5000 m2

Išvalyti

Kaip ir visi kiti purškimo jrenginiai, jūsų purkštuvas turi būti tinkamai išvalytas, nes kitaip jis neveiks tinkamai. Užsikimšimas yra dažniausios problemų priežastys. Jei bus laikomasi šių nurodymų, jūsų purkštuvas veiktų be problemų.

1. Atlikite slėgio mažinimo procedūrą.

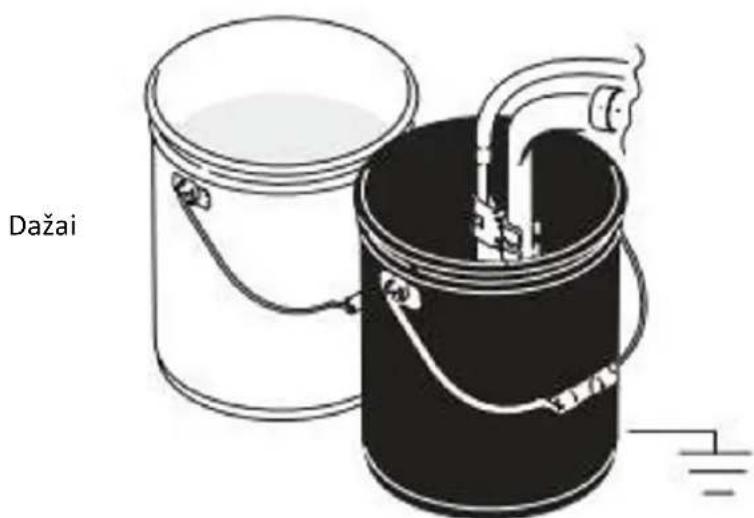

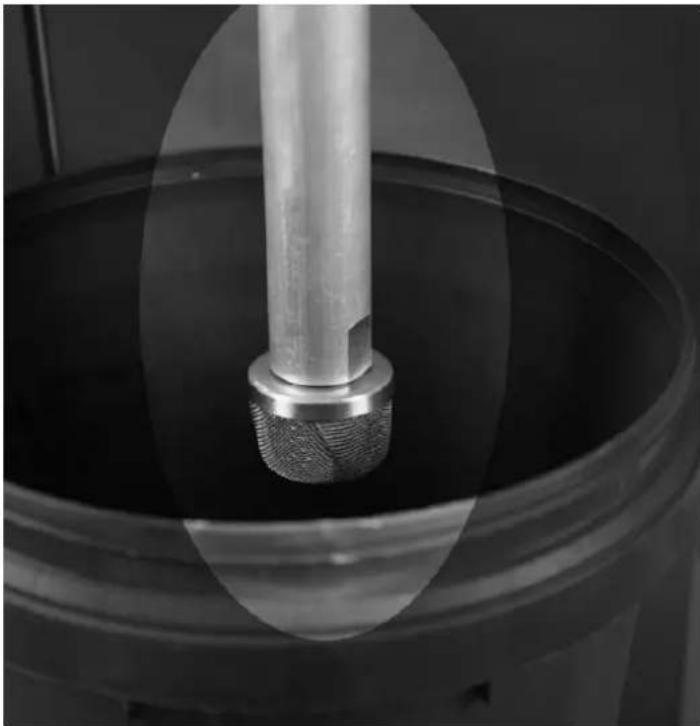

Nuimkite sifono vamzdžių komplektą nuo dažų ir jdėkite į skalavimo skystį.

Pastaba : Vandens pagrindo dažams naudokite vandenj, o aliejinius dažus – mineralinį spiritą

1. Ijunkite maitinimą, pasukite užpildymo / purškimo vožtuvą aukštyn, kad uždarytumėte išleidimo vožtuvą.

1. Padidinkite slėgį iki maždaug 1/2 didžiausio, išjunkite gaiduko saugą, nuspauskite pistoletą, kol pasirodys praplovimo skystis.

1. Perkelkite pistoletą i šiukšlių kibirą, laikykite pistoletą prie kibiro, nuleiskite pistoletą, kad gerai išplautumėte sistemą, atleiskite gaiduką ir ijunkite gaiduko apsaugą.

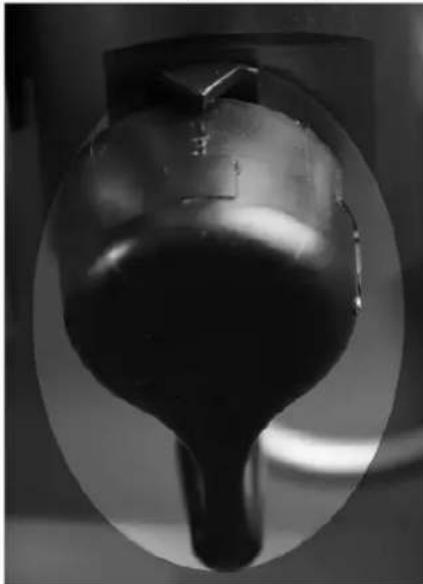

1. Pasukite užpildymo vožtuvą žemyn, kad atidarytumėte išleidimo vožtuvą, ir leiskite plovimo skysčiui cirkuliuoti 15 sekundžių, kad išvalytumėte išleidimo vamzdį.

1. Pakelkite sifono vamzdelj virš skalavimo skysčio ir paleiskite purkštuvą 15 arba 30 sekundžių, kad nutekėtų skystis.

1. Pasukite tiekimo vožtuvą aukštyn, kad uždarytumėte išleidimo vožtuvą, jjunkite pistoletą į praplovimo indą, kad iš žarnos išvalytumėte skystį, išjunkite maitinimą.

1. Pasukite užpildymo vožtuvą žemyn, kad atidarytumėte išleidimo vožtuvą. Atjunkite purkštuvą.

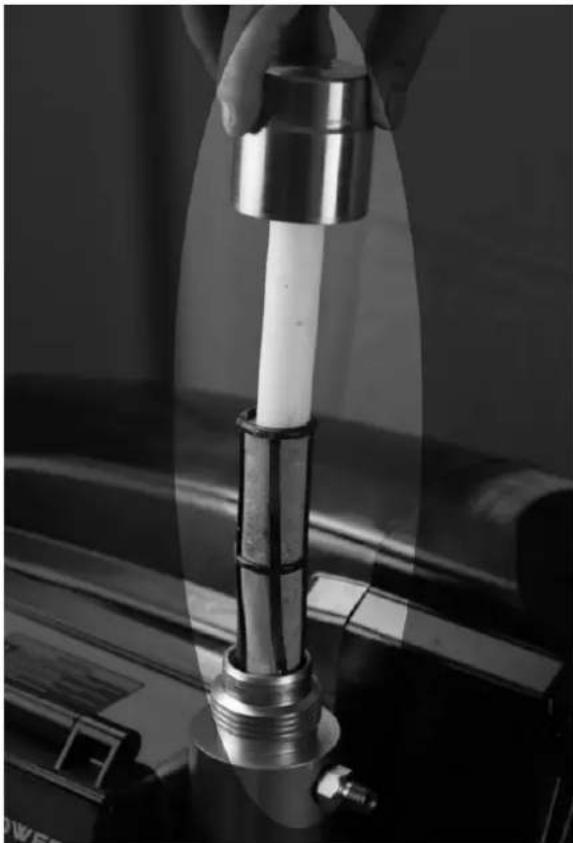

1. Išimkite filtrus iš pistoleto ir purkštuvo, jei yra. Išvalykite ir apžiūrėkite, jdėkite filtrus.

1. Jei praplaunate vandeniu, dar kartą praplaukite mineraliniu spiritu arba siurblio šarvais, kad liktu apsauginė danga, apsauganti nuo užšalimo ar korozijos.

2. Jei mašina bus saugoma ilgiau nei 10 dienų, kruopščiai išvalę mašiną, nuimkite siurbimo vamzdelj, žarną ir pistoletą ir į skysčio siurblį įpilkite apie 10 ml BALTOS tepalinės alyvos, tada jjunkite mašiną ir palikite stovėti. veikia (PAGRINDINĖ PADĖTIS) 5 sekundes (kai pamatysite alyvą užpildymo vamzdelyje), taip išvengsite drėgnų dalių įstrigimo, korozijos ar rūdžių.

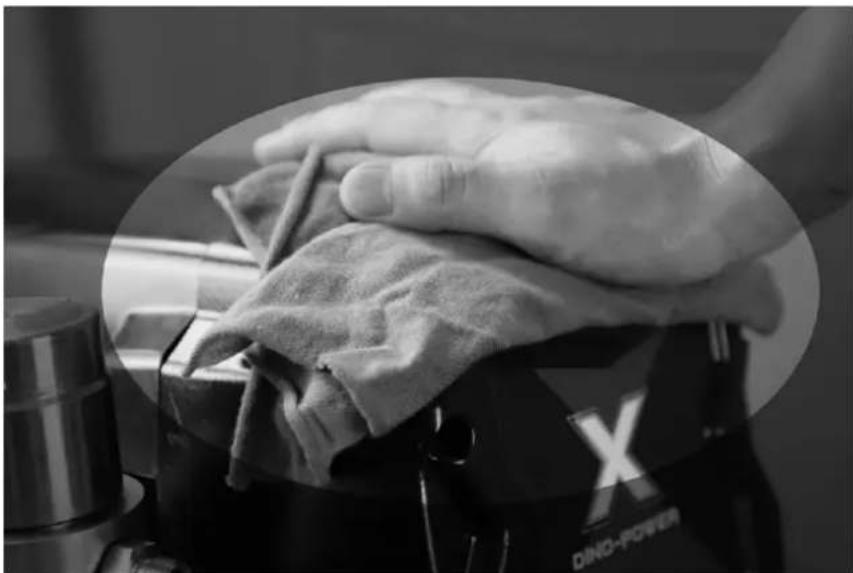

1. Nuvalykite purkštuvą, žarną ir pistoletą šluoste, suvilgyta vandenyje arba mineraliniame spirite.

Problema	Priežastis	Sprendimas
Maitinimo jungiklis jjungtas ir purkštuvas prijungtas, bet variklis neveikia, o siurblys neveikia.	Slėgis nustatytas į nulinį slėgį.	Pasukite slėgio valdymo rankenėlę pagal laikrodžio rodyklę, kad padidintumėte slėgio nustatymą.
	Variklis arba valdiklis sugadintas.	Susisiekite su savo tiekėju arba DPAIRLESS tiesiogiai.
	Elektros lizdas neduoda energijos.	Išbandykite kitą lizdą arba prijunkite ką nors, kas, jūsų žinioje, veikia, kad išbandytumėte lizdą.Iš naujo nustatykite pastato grandinės pertraukiklj arba pakeiskite saugiklj.
	Prailginimo laidas pažeistas.	Pakeiskite ilginamąjį laidą.
	Purkštuvo elektros laidas yra pažeistas.	Patikrinkite, ar nenutrūko izoliacija ar laidai.Jei pažeistas, pakeiskite elektros laidą.
	Dažai ir (arba) vanduo užšalę arba sukietėję siurblyje.	Atjunkite purkštuva iš elektros lizdo.Jei užšalo, NEbandykite paleisti purkštuvo, kol jis visiškai neatšils, kitaip galite sugadinti variklj, valdymo plokštę ir (arba) pavarą.Isitikinkite, kad maitinimo jungiklis išjungtas. Keletą valandų padėkite purkštuva šiltoje vietoje. Tada prijunkite maitinimo laidą ir jjunkite purkštuva. Lėtai padidinkite slėgio nustatymą, kad pamatytumėte, ar variklis užsives.Jei dažai sukietėja purkštuve, gali tekti pakeisti siurblio sandariklius, vožtuvus, pavarą arba slėgio jungiklj. Susisiekite su savo tiekėju arba tiesiogiai su DP-AIRLESS.
Purkštuvas jsijungia, bet nejtraukia dažų.	Įrenginys nebus užpildytas arba prarado pradinį lygį	Pakeiskite pagrindinį bloką
	Jokių dažų. Siurbimo vamzdis nėra visiškai panardintas į dažus	Įmerkite siurbimo vamzdelį į dažus
	Siurbimo komplekto filtras užsikimšęs.	Išvalykite filtrą.
	Atsilaisvino siurbimo vamzdis prie įleidimo vožtuvo	Išvalykite jungtį ir priveržkite
	Įleidimo vožtuvas nesandarus	Išvalykite įleidimo vožtuvą. Įsitikinkite, kad rutulio lizdas nėra įskilęs ar nusidėvėjęs ir kad rutulys gerai pritvirtintas. Surinkite vožtuvą.
	Nusidėvėję siurblio sandarikliai	Pakeiskite siurblio sandariklius.
	Stūmoklio kotas susidėvėjęs arba pažeistas.	Išvalykite arba pakeiskite
Siurblys veikia cikliškai, bet nedidina slėgio.	Siurblys neužpildytas.	Pirminis siurblys.
	Įleidimo ekranas užsikimšęs	Nuvalykite šiukšles nuo įleidimo angos ekrano ir įsitikinkite, kad siurbimo vamzdis yra panardintas į skystį.
	Siurbimo vamzdis nėra panardintas į dažus.	Įsitikinkite, kad siurbimo vamzdis yra panardintas į dažus.
	Siurbimo vamzdis nesandarus.	Priveržkite įsiurbimo vamzdžio jungtį. Patikrinkite, ar nėra įtrūkimų ar vakuuminio nuotėkio. Jei įtrūkęs arba pažeistas, pakeiskite siurbimo vamzdį.
	Pripildymo / purškimo vožtuvas yra susidėvėjęs arba užkimštas šiukšlėmis.	Išvalykite vožtuvą arba pakeiskite nauju.
Siurblys sukasi ciklais, bet dažai tik laša arba spurga, kai paleidžiamas purškimo pistoletas.	Slėgis nustatytas per žemas.	Lėtai pasukite slėgio valdymo rankenėlę pagal laikrodžio rodyklę, kad padidintumėte slėgio nustatymą, kuris įjungs variklį ir padidins slėgį.
	O žiedas siurblyje yra susidėvėjęs ar pažeistas	Pakeiskite O-žiedus
	Įleidimo vožtuvo rutulys yra supakuotas su medžiaga	Išvalykite įleidimo vožtuvą,
	Purškimo antgalis užsikimšęs	Atskleiskite purškimo antgalį
	Skysčio filtras užsikimšęs.	Išvalykite arba pakeiskite skysčio filtrą
	Purškimo pistoleto skysčio filtras užsikimšęs.	Išvalykite arba pakeiskite pistoleto skysčio filtrą,
	Purškimo antgalis per didelis arba susidėvėjęs.	Pakeiskite antgalį.
Purkštuvas sugeria dažus, bet nukrenta atidarius pistoletą	Nusidėvėjęs purškimo antgalis	Pakeiskite nauju antgaliu.
	Siurbimo komplekto filtras užsikimšęs	Išvalykite filtrą.
	Pistoleto arba purškimo antgalio filtras užsikimšęs.	Išvalykite arba pakeiskite filtrą. Laikykite papildomus filtrus po ranka
	Dažai per sunkūs arba šiurkštūs.	Ploni arba įtempti dažai
	Susidėvėjęs V formos sandarinimo mazgas.	Pakeiskite
	Įleidimo vožtuvas susidėvėjęs arba pažeistas.	Pakeiskite vožtuvą
Antgalio surinkimo nuotėkis	Neteisingai surinkta	Patikrinkite surinkimą.
	Susidėvėjęs antspaudas.	Pakeiskite sandariklj.
Purškimo pistoletas nepurškia	Užsikimšęs purškimo antgalis, pistoleto filtras arba antgalis	Išvalykite purškimo antgalį
	filtras užsikimšęs	Išvalykite arba pakeiskite pistoletą arba filtrą.
	Purškimo antgalis yra švaraus padėtyje	Padėkite antgalį į purškimo padėtį
Dažų uodega.	Slėgis nustatytas per žemas.	Padidinti slėgį
	Pistoletas, antgalis arba siurbimo filtras užsikimšę.	Išvalykite filtrus
	Atsipalaidavęs siurbimo vamzdis	Priveržkite siurbimo vamzdžio jungtį
	Antgalis dévėtas.	Pakeiskite antgalį
	Dažai per stori	Ploni dažai
Suveikė šiluminė perkrova	Variklis perkaito.	Leiskite atvėsti 15-30 min.
	Dažų kaupimasis ant variklio.	Nuvalykite dažus nuo variklio.
	Įrenginys sėdi karštoje saulėje.	Perkelkite į šešėlinę vietą
Nėra ekrano, purkštuvas veikia.	Ekranas sugadintas arba blogas ryšys.	Patikrinkite ryšį, pakeiskite ekraną
Ventiliatoriaus raštas purškiant labai skiriasi. ARBA Purškiklis nejsijungia iš karto, kai tęsiamas purškimas.	Slėgio valdymo jungiklis yra susidėvėjęs ir sukelia pernelyg didelį slėgio pokytį.	Susisiekite su savo tiekėju arba DP-AIRLESS.
Dažai nuteka iš siurblio ribų.	Siurblio sandarikliai susidėvėję	Pakeiskite siurblio sandariklius.
Klaidos kodas	Aprašymas	Sprendimas
Ekrano klaidos kodas E01	Aprašymas: Elektroninės valdymo plokštės apsauga nuo perkaitimo Galima priežastis: elektroninės valdymo plokštės perkaitimas. Labiausiai tikėtina priežastis yra per mažas antgalio dydis.	šjunkite maitinimą, palaukite, kol elektroninė valdymo plokštė atvės, ir pakeiskite didesnį antgalio dydį.
Ekrano klaidos kodas E02	Aprašymas: Elektroninės valdymo plokštės ryšio klaida. Galima priežastis: Statinė elektra trikdo ryšį elektroninės valdymo plokštės viduje.	šjunkite maitinimą, visiškai išjungę ekraną, junkite maitinimą, jei vis tiek nepavyksta šspręsti problemos, pakeiskite naują elektroninę valdymo plokštę.
Ekrano klaidos kodas E03	Aprašymas: Slėgio jutiklis pažeistas. Galima priežastis: sulūžusios vidinės slėgio jutiklio dalys.	Pakeiskite naują slėgio jutiklj. Draugiškas priminimas: Kiekvieną kartą po purškimo kruopščiai švalykite mašiną, laikykite vidinį skysčio siurblj švarų, o žiemą mašiną laikykite patalpoje.
Ekrano klaidos kodas E04	Aprašymas: Variklio bloko apsauga Galima priežastis: 1) Per žema įtampa ir tuo pačiu metu naudojamas per mažas antgalis. 2) Vidinės skysčio siurblio dalys yra pažeistos.	1) Patikrinkite įtampą ir pakeiskite didesnį antgalio dydį. 2) Patikrinkite, ar nepažeistos vidinės skysčio siurblio dalys, jei taip, pakeiskite skysčio siurblj.
Ekrano klaidos kodas E05	Elektroninės valdymo plokštės arba variklio apsauga nuo viršsrovių	Kaip E04
Ekrano klaidos kodas E06	Signalizacija elektroninei valdymo plokštei	Kaip E-05
Ekrano klaidos kodas E07	Slėgis virš 70 barų valymo proceso metu	Sureguliuokite slėgį į žemesnę padėtį
Rodomas klaidos kodas E08	Aprašymas: Signalizacija, skirta patikrinti maitinimo įtampąGalima priežastis: kai įtampa per žema arba mašina neveikia sklandžiai, šis klaidos kodas atsiras dėl nepakankamo įvesties maitinimo šaltinio.	1) Patikrinkite maitinimo laidą, patikrinkite, ar atlaisvinta plokšte.2) Pakeiskite didesnį antgalio dydį ir bandykite dar kartą.3) Išjunkite maitinimą ir sureguliuokite slėgio reguliatorių iki minimumo, visiškai išjungę ekraną, įjunkite maitinimą.
Ekrano klaidos kodas E09	Aprašymas: apsauga nuo apkrovosGalima priežastis: kibiro dangos tuščios, mašina automatiškai nestos veikti, kad apsaugotų V formos tarpiklius nuo greito susidėvėjimo.	Išjunkite maitinimą, tada įjunkite maitinimą arba pasukite slėgio reguliatorių iki minimumo ir iš naujo nustatykite slėgį.
Rodomas klaidos kodas E10	Aprašymas: Variklio apsauga nuo perkaitimo	Išjunkite maitinimą, palaukite, kol variklis atvės
Ekrano klaidos kodas E11	Aprašymas: Elektroninės valdymo plokštės apsauga nuo viršsroviųGalima priežastis:1) Per žema įtampa, per ilgas kabelio ilgis, blogas kontaktinės plokštės kontaktas.2) Naudojant per mažą antgalio dydį.3) Dangos per storos.4) Slėgio jutiklis pažeistas, per didelis darbinis slėgis sukels automatinę projekciją.5) Sugedo elektroninė valdymo plokštė.	1) Patikrinkite, ar įtampa pasiekia 220 V, patikrinkite, ar kabelio ilgis nėra per mažas, patikrinkite, ar tinkamai prijungta pataisų plokštė.2) Pakeiskite didesnį antgalio dydį.3) Atskieskite dangas pagal instrukcijas.4) Pakeiskite slėgio jutiklį.5) Pakeiskite elektroninę valdymo plokštę

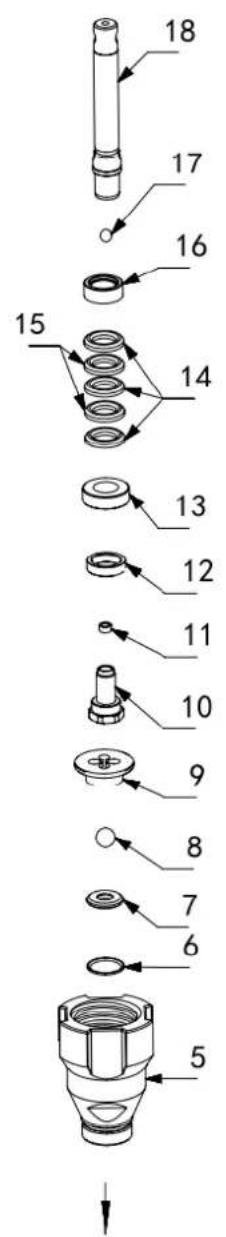

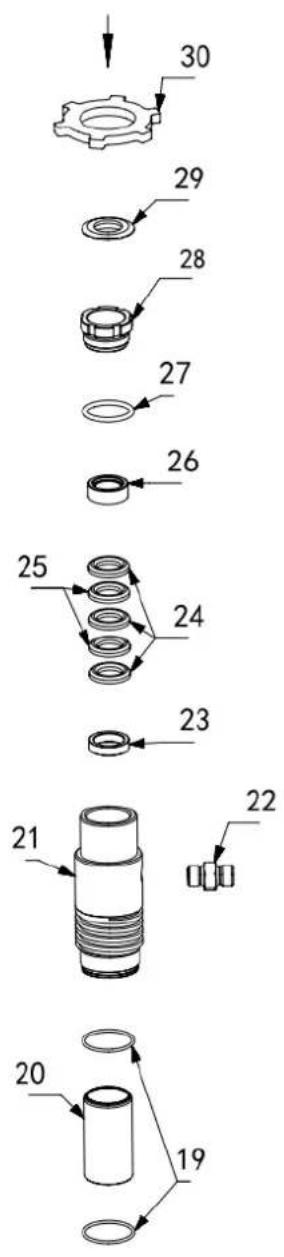

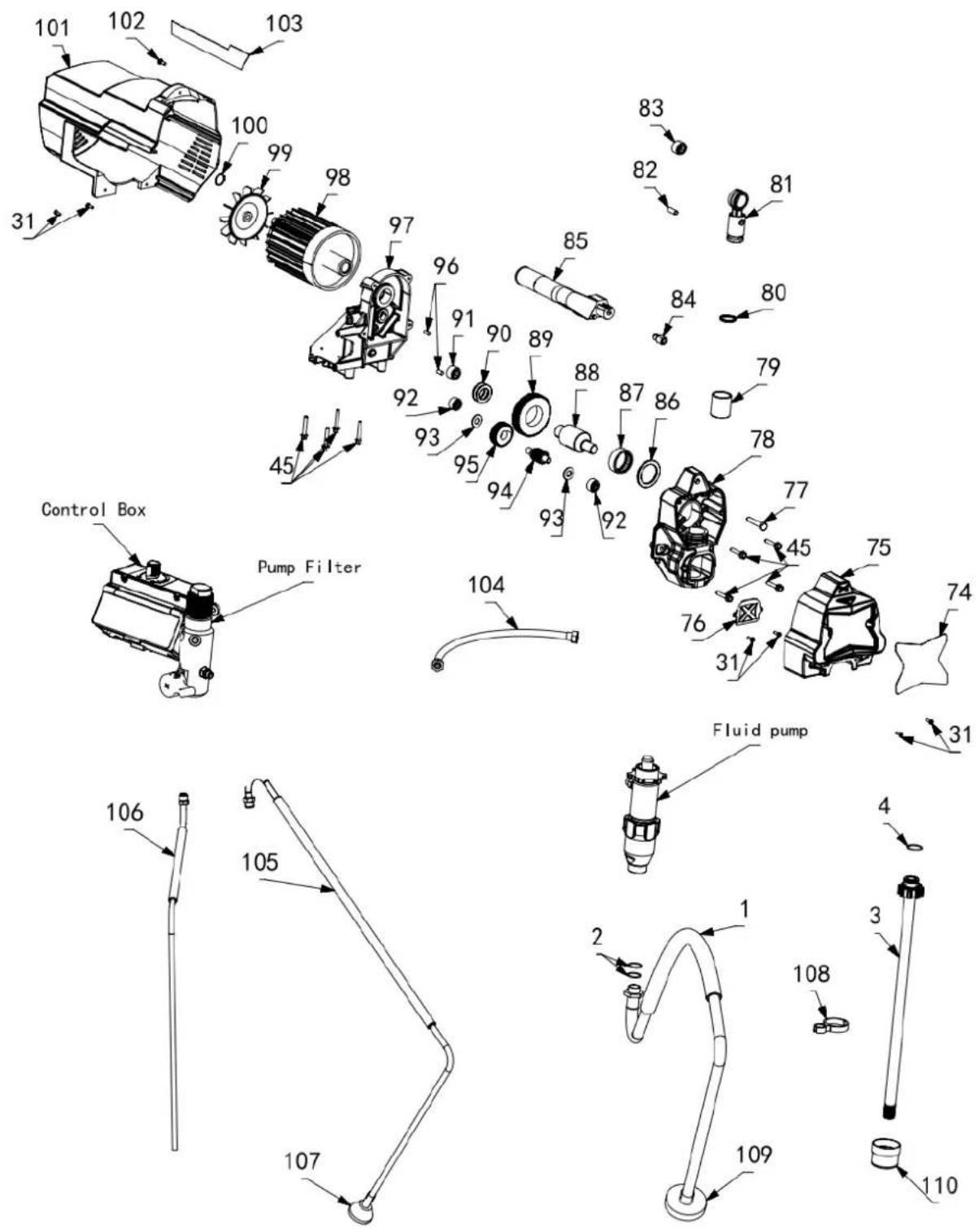

Dalių sąrašas

101 102 103 99 98 97 96 95 94 93 92 91 90 89 88 87 86 85 84 83 82 81 80 79 78 77 76 75 74 31 Fluid pump 31 106 105 107 108 109 110 Control Box Pump Filter

30 29 28 27 26 25 24 23 21 22 20 19

Skaičius	Aprašymas	Kiekis	Skaičius	Aprašymas	Kiekis
1	Siurbimo žarna, guminė	1	33	Dėžė, valdiklis	1
2	O-žiedas, siurbimo žarna	2	34	Spyruoklė, valdymo dėžė	2
3	Siurbimo žarna, Alu. tiesiai	1	35	Etiketė, kontrolė	1
4	O-žiedas, siurbimo žarna	1	36	Lenta, skaitmeninis ekranas	1
5	SIURBLYS, tūrinis	1	37	Potenciometras, reguliuokite slėgį	1
6	O formos žiedas	1	38	ST2.2 Varžtas	2
7	Sėdynė, karbidas	1	39	Varžtas	4
8	Kamuolys, jėjimas	1	40	Kontrolės valdyba	1
9	Vadovas, kamuolys	1	41	Dėžė, valdiklis	1
10	Vožtuvas, stūmoklis	1	42	ON/OFF jungiklis	1
11	Sėdynė, stūmoklio vožtuvas	1	43	Saugiklis	1
12	Kreiptuvas, stūmoklis	1	44	Maitinimo kištukas	1
13	Liauka, moteriška, stūmoklis	1	45	M6 varžtas	8
14	V formos sandariklis, stūmoklis	3	46	Įdėklas, potenciometras	1
15	V formos sandariklis, Oda, stūmoklis	2	47	Rankenėlė, potenciometras	1
16	Liauka, patinas, stūmoklis	1	48	Veržlė, potenciometras	1
17	Kamuolys	1	49	Etiketė, potenciometras	1
18	Stūmoklio strypas	1	50	Įvorė, keitiklis	1
19	O formos žiedas	2	51	Keitiklis	1
20	Rankovė, cilindras	1	52	Pakuotė, O-žiedas	1
21	Cilindras, siurblys	1	53	Kolektorius	1
22	Spenelis, 1/4"	3	54	Pakuotė, O-žiedas	2
23	Liauka, patinas, gerklė	1	55	Fileras, skystis, 60 akių	1
24	V formos įpakavimas, gerklė	3	56	Įdėkite, filtruokite	1
25	V formos įpakavimas, oda, gerklė	2	57	O žiedas, kolektorius	1
25	V formos įpakavimas, oda, gerklė	2 58 Dangtelis, kolektorius 1
26	Liauka, patelė, gerklė	1	59	M6 varžtas	2
27	O formos žiedas	1	60	Tarpiklis	1
28	Riešutas, pakavimas	1	61	Tarpiklis	1
29	Mygtukas, kištukas	1	62	Sėdynė, vožtuvas, kanalizacija	1
30	Veržlė, uogienė, pompa	1	63	Vožtuvas, nutekėjimas	1
31	M4 varžtas	10	64	Rutulinis, vožtuvas, nutekėjimas	1
32	Etiketė, ekranas	1	65	O žiedas, vožtuvas, nutekėjimas	2
66	Garas, vožtuvas, nutekėjimas	1 98 Variklis 1
67	Spyruoklé, vožtuvas, kanalizacija	1 99 Ventiliatorius, variklis 1
68	Rankena, vožtuvas, nutekėjimas	1 100		Užrakinimo žiedas, ventiliatorius	1
69	Kaištis, išleidimo vožtuvas	1	101	Skydas, variklis	1
70	Pagrindas, vožtuvas	1	102	M5 varžtas	2
71	Rankena, vožtuvas, nutekėjimas	1 103 Etiketė, šonas 1
72	Smeigtukas, griovelis	1	104	Žarna	1
73	Maitinimo kištukas (europinis kištukas)	1 105 Žarna, kanalizacija	1
74	Etiketė, priekinė	1	106	Žarna, kanalizacija	1
75	Viršelis, priekis	1	107	Deflektorius, srieginis	1
76	Dangtis, siurblio strypas	1	108	Klipas, nutekėjimo linija	1
77	M8x40 varžtas	1	109	Koštuvas	1
78	Būstas, vairuoti	1	110	Koštuvas	1
79	Rankovė, švaistiklis	1	111	Rėmas, stovas	1
80	Klipas, švaistiklis	1	112	Kepurėlė, koja	4
81	Strypas, jungiamasis	1	113	Puodelis, siurbimas/nuleidimas	1
82	Smeigtukas, tiesus	1	114	Rėmas, vežimėlis	1
83	Adatinis guolis, strypas, sujungimas	1 115 Rankovė, vežimėlis 2
84	Įdėkite, rankenos	1	116	Smeigtukas, vežimėlis	2
85	Rankena, rankena	1	117	Mygtukas, spragtelėkite	2
86	Guolis, gerklė	1	118	Įrankių dėžė	1
87	Adatinis guolis, alkūninio veleno pavara	1 119 Varžtas 3
88	Ekscentrinis velenas	1	120	Varžtas	4
89	Krumpliaratis, alkūninis velenas	1 121 Ratas 2
90	Guolis, poveržlė	2	122	Dangtelis, stebulė	2
91	Adatinis guolis, mažas	1	123	Klipas, fiksavimas	2
92	Adatinis guolis, mažas	2	124	Kepurėlė, koja	2
93	Guolis, trauka	2	125	Veržliaraktis 17-19	1
94	Pavaros velenas	1	126	Veržliaraktis 19-22	1
95	Pavarų dėžė, reduktorius	1	127	Atsuktuvas	1
96	Varžtas	2	128	Tepalinė alyva	1
97	Atrama, variklis	1	129	vadovas	1
