NAVODILA ZA UPORABO HSPR-2600E MSW

Napomena : Koristite vodu za boju na bazi vode i mineralni alkohol za boju na bazi ulja

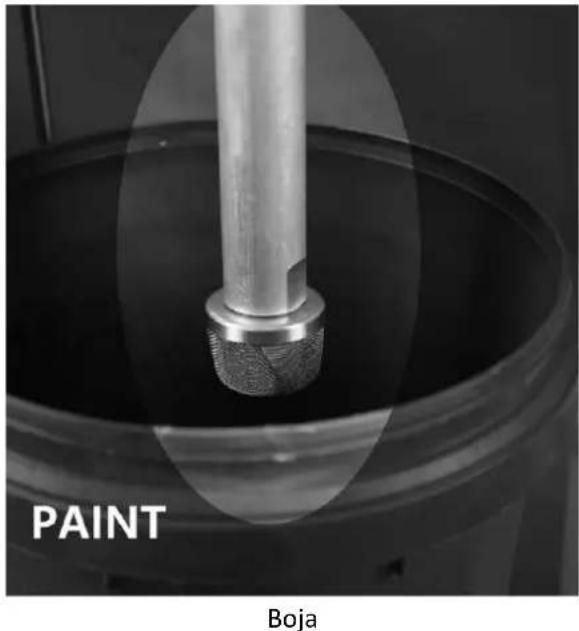

PAINT Boja

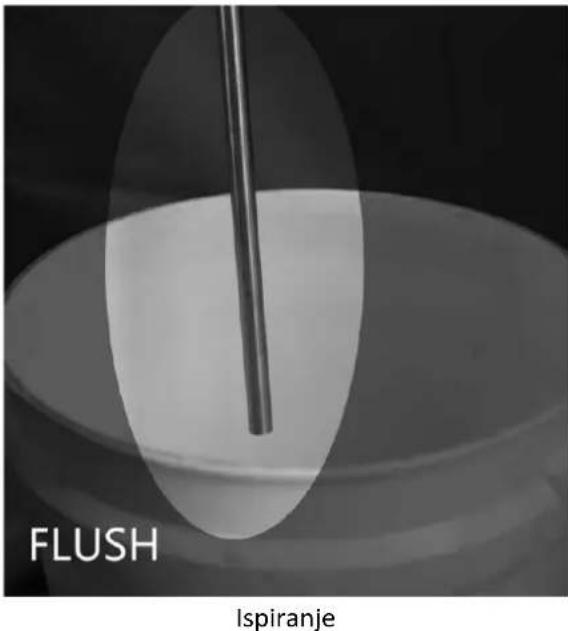

FLUSH Ispiranje

1. Uključite napajanje, okrenite ventil za punjenje/raspršivanje prema gore da biste zatvorili odvodni ventil.

Ta uporabniški priročnik je bil za vaše udobje preveden s strojnim prevajanjem. Vloženi so bili razumni napi, da se zagotovi točen prevod; vendar noben avtomatiziran prevod ni popoln niti ni namenjen nadomestitvi človeških prevajalcev. Uradni uporabniški priročnik je angleška različica. Kakršna koli neskladja ali razlike, ustvarjene v prevodu, niso zavezujoče in nimajo pravnega učinka za namene skladnosti ali uveljavljanja. Če se pojavijo kakršna koli vprašanja v zvezi s točnostjo informacij v uporabniškem priročniku, si oglejte angleško različico te vsebine, ki je uradna različica.

Tehnični podatki

Opis parametra	Vrednost parametra
Ime izdelka	Brezzračni razpršilec barve
Model	MSW-HSPR-2600E
Nazivna napetost [V~] / frekvenca [Hz]	230 / 50
Moč [W]	2600
Vrsta motorja	Brezkrtačni motor iz bakra
Delovni tlak [bar]	227
Pretok [l/min]	3,2
Zaščitni razred IP	P44
Zaščitni razred IEC	jaz
Zaščitni razred	F
Delovni cikel naprave	S2
Premer cevi [mm]	13,3
Dolžina cevi [m]	15
Pršilna šoba	0,031"/0,78 mm
Mere (širina x globina x višina) [cm]	40 x 38 x 50
Teža [kg]	22,8

Proximo, preberite in shranite ta priročnik, ki ga natančno preberite, preden poskušate sestaviti, namestiti, upravljati ali vzdrževati opisani izdelek. Zaščitite sebe in druge z upoštevanjem vseh varnostnih napotkov. Neupoštevanje navodil lahko povzroči telesne poškodbe in/ali materialno škodo! Shranite navodila za prihodnjo uporabo.

NEVARNOST POŽARA IN EKSPLOZIJE

Vnetljivi hlapi, kot so hlapi topil in barve, v delovnem okolju se lahko vnamejo ali eksplodirajo. Da bi preprečili požar in eksplozijo:

• Ne pršite vnetljivih ali gorljivih materialov v bližini odprtega ognja ali virov vžiga, kot so cigarette, motorji in električna oprema.
• Barva ali topilo, ki teče skozi opremo, lahko povzroči statično elektriko. Statična elektrika povzroča nevarnost požara ali eksplozije v prisotnosti hlapov barve ali topil.

Vsi deli razpršilnega sistema, vključno s črpalko, sklopom cevi, brizgalno pištolo in predmeti v in okoli območja razpršila morajo biti ustrezno ozemljeni za zaščito pred statično razelektritvijo in iskrami. Uporabite prevodne ali ozemljene visokotlačne brezzračne cevi za razpršilnik barve DINO-POWER.

• Preverite, ali so vse posode in zbiralni sistemi ozemljeni, da preprečite statično razelektritev.
• Priključite v ozemljeno vtičnico in uporabite ozemljene podaljške. Ne uporabljajte adapterja 3 proti 2.
• Ne uporabljajte barve ali topila, ki vsebuje halogenirane ogljikovodike.
• Poskrbite, da bo območje pršenja dobro prezračeno. Poskrbite za dober dotok svežega zraka skozi območje. Sklop črpalke hranite v dobro prezračenem prostoru. Ne

	pršite sklopa črpalke.Ne kadite v območju pršenja.Na območju pršenja ne uporabljajte stikal za luči, motorjev ali podobnih izdelkov, ki proizvajajo iskre.Območje naj bo čisto in brez barv ali posod s topili, krp in drugih vnetljivih materialov.Poznajte vsebino barv in topil, ki jih pršite. Preberite vse varnostne liste (MSDS) in nalepke na posodah, ki so priložene barvam in topilom. Upoštevajte varnostna navodila proizvajalca barve in topil.Oprema za gašenje požara mora biti prisotna in delovatiRazpršilec ustvarja iskre. Bodite izjemno previdni pri uporabi ali v bližini vnetljivih tekočin.Razpršilnik naj bo najmanj 20 čevljev (6 m) stran od eksplozivnih hlapov.
	NEVARNOST ELEKTRIČNEGA UDARATa oprema mora biti ozemljena. Nepravilna ozemljitev, nastavitev ali uporaba sistema lahko povzroči električni udar.Pred servisiranjem opreme izklopite in odklopite napajalni kabel.Uporabljajte samo ozemljene električne vtičnice.Uporabljajte samo 3-žilne podaljške.Prepričajte se, da so ozemljitveni priključki na napajalnem in podaljšku nepoškodovani.Ne izpostavljajte dežju. Hraniti v zaprtih prostorih.
	NEVARNOST VBRIZGA POD KOŽOVisokotlačni sprej lahko v telo vbrizga toksine in povzroči resne telesne poškodbe. V primeru, da pride do injekcije, poiščite takojšnjo kirurško zdravljenje.Pištole ne usmerjajte v osebo ali žival in je ne pršite.Roke in druge dele telesa držite stran od izpusta. Na primer, ne poskušajte zaustaviti puščanja s katerim koli delom telesa.Vedno uporabljajte zaščito za konico šobe. Ne pršite brez nameščene zaščite za konico šobe.Uporabite konice šobe DP.Pri čiščenju in menjavi konic šob bodite previdni. V primeru, da se konica šobe med pršenjem zamaši, sledite postopku za sprostitev tlaka za izklop enote in sprostitev tlaka, preden odstranite konico šobe za čiščenje.Ne puščajte enote pod napetostjo ali pod pritiskom brez nadzora. Ko enote ne uporabljate, jo izklopite in sledite postopku za razbremenitev tlaka za izklop enote.Preverite, ali so cevi in deli poškodovani. Zamenjajte vse poškodovane cevi ali dele.Ta sistem lahko proizvede 3630 psi. Uporabite nadomestne dele ali dodatke DP, ki so ocenjeni na najmanj 3000 psi
	NEVARNOST DELOV IZ ALUMINIJA POD TLAKOMUporaba tekočin, ki niso združljive z aluminijem, v opremi pod tlakom lahko povzroči resno kemično reakcijo in zlom opreme. Neupoštevanje tega opozorila lahko povzroči smrt, resne poškodbe ali materialno škodo.Ne uporabljajte 1,1,1-trikloroetana, metilen klorida, drugih halogeniranih ogljikovodikovih topil ali tekočin, ki vsebujejo takšna topila.Veliko drugih tekočin lahko vsebuje kemikalije, ki lahko reagirajo z aluminijem. Za združljivost se obrnite na dobavitelja materiala.NEVARNOST ZLATNE UPORABE OPREMENepravilna uporaba lahko povzroči smrt ali resne poškodbe.Pri barvanju vedno nosite ustrezne rokavice, zaščito za oči in respirator ali masko.Ne uporabljajte ali pršite v bližini otrok. Otroci naj bodo ves čas proč od opreme.Ne segajte preveč in ne stojte na nestabilni podpori. Ves čas ohranjajte učinkovito nogo in ravnotežje.Bodite pozorni in pazite, kaj počnete.Ne puščajte enote pod napetostjo ali pod pritiskom brez nadzora. Ko enote ne uporabljate, jo izklopite in sledite postopku za razbremenitev tlaka za izklop enote.Naprave ne uporabljajte, če ste utrujeni ali pod vplivom mamil ali alkohola.Cevi ne prepogibajte ali preveč upogibajte.Cevi ne izpostavljajte temperaturam ali tlakom, ki presegajo tiste, ki smo jih določili.Cevi ne uporabljajte kot oporo za vleko ali dvigovanje opreme.
	NEVARNOST ZARADI GIBALNIH DELOVPremični deli lahko priščipnejo, odrežejo ali amputirajo prste in druge dele telesa.Izogibajte se gibljivim delom.Ne uporabljajte opreme z odstranjenimi zaščitnimi ščitniki ali pokrovi.Oprema pod tlakom se lahko zažene brez opozorila. Pred preverjanjem, premikanjem ali servisiranjem opreme sledite postopku za razbremenitev tlaka in odklopite vse vire napajanja.
	NEVARNOST OPEKLINPovršine opreme se lahko med delovanjem zelo segrejejo. Da preprečite hude opekline, se ne dotikajte vroče opreme. Počakajte, da se oprema popolnoma ohladi.
	NEVARNOST STRUPENIH TEKOČIN ALI HLAPOVStrupene tekočine ali hlapi lahko povzročijo resne poškodbe ali smrt, če brizgajo v oči ali kožo, jih vdihavajo ali zaužijejo.Pred škropljenjem bodite pozorni na specifične nevarnosti tekočin.Shranjujte nevarno tekočino v odobrenih posodah in jo zavrzite v skladu z veljavnimi smernicami.
	OSEBNA ZAŠČITNA OPREMAMed delovanjem, servisiranjem ali ko ste v območju delovanja opreme morate nositi ustrezno zaščitno opremo, ki vas bo zaščitila pred resnimi poškodbami, vključno s poškodbami oči, izgubo sluha, vdihavanjem strupenih hlapov in opeklinami. Ta oprema vključuje, vendar ni omejena na:Zaščitna očala in zaščita za sluh.Respiratorji, zaščitna oblačila in rokavice, kot priporoča proizvajalec tekočine in topila.

Nasveti za vzdrževanje

1. Za sedež krogle sta dve strani, obe sta posneti, za eno stran obrabljeno, zamenjajte z drugo stranjo.
2. Pri menjavi V-tesnila (tako zgornjega kot spodnjega) za batnico, upoštevajte, da mora biti konveksna stran obrnjena proti batnici, nato z gumijastim kladivom udarite po ravni strani V-tesnila, da se prilega batnici.

3. Med privijanjem vijakov za blok črpalke ne privijte enega vijaka do maksimuma in nato privijte drugega, pravilno dejanje je, da najprej privijete en vijak do 90 % globine in nato privijte drugi vijak do maksimuma in kasneje privijte prvega. privijte do maksimuma.

4. V senzorju tlaka je en kos za pranje, običajno se podložka ne pokvari, vendar je ne smete izpustiti.

5. Po zamenjavi zgornjega V-tesnila je treba matico popolnoma zategniti z uporabo namizne objemke.

6. Preden zaženete novo brezzračno batno črpalko, še enkrat preverite dva vijaka za blok črpalke in se prepričajte, da sta popolnoma pritrjena. Enako preverjanje po menjavi novih V-pakirov. Ker so V-pakira narejena iz visoko polimernega materiala, bi se po nekaj časa na zalogi ali uporabi lahko nekako razširila.

7. Zelo pomembno je, da vklopite PRIME VALVE pred škropljenjem ali po menjavi posode z barvo, će pride zrak v sistem batne črpalke in pozabite vklopti PRIME VALVE pred pršenjem, bo to povzročilo veliko škodo samemu sistemu stroja, ker sta kompresijska razmerja za barvne premaze in za zrak različna.

8. Pozitivnega in negativnega pola motorja ni mogoče povezati obratno prek oglene ščetke, če sta priključena obratno, se bo motor vrtel vzvratno, če stroj nekaj časa deluje na ta način, se motor razmagneti.

9. Če so V-tesnila počena, bo prišlo do puščanja barvnih premazov, takoj zamenjajte V-tesnila, sicer lahko barvni premazi zaidejo v menjalnik in poškodujejo celoten menjalnik.

10. Med vrtenjem gumba za nastavitev tlaka prosimo, da ga ne obračate premočno, saj se lahko zaradi premočnega vrtenja poškodujejo električni deli znotraj gumba.

11. V vsaki brezzračni črpalki z mehanskim sistemom za nadzor tlaka je mikro stikalo in pritrdilni vijak mikro stikala je pravilno nastavljen pred pošiljanjem, prosimo, ne poskušajte spremeniti položaja pritrdilnega vijaka, sicer mikro stikalo morda ne bo delovalo pravilno.

12. En hiter nasvet, da ugotovite, ali je sedež krogle dober ali ne, potem ko obrnete PRIME VALVE nazaj v položaj za pršenje, odprite sprednji pokrov, će priključna palica ostane v zgornjem položaju, je krogla znotraj batnice nekako poškodovana, će ojnica ostane v spodnjem položaju, potem je sedež krogle nekako poškodovan.

13. Če brezzračna batna črpalka po pršenju ni v celoti očiščena, lahko suhomontažni premazi preprečijo pravilno delovanje senzorja tlaka, zato je treba brezzračno batno črpalko po pršenju popolnoma očistiti.

14. Če je varovalka pregorela zaradi prenapetosti, najprej preverite kondenzator, da vidite, ali je v dobrem stanju, če je, potem dodatno preverite mostični usmernik z univerzalnim merilnikom.

15. En hiter nasvet za preverjanje plošče za nadzor tlaka za brezzračne batne črpalke z mehanskim sistemom za nadzor tlaka, prvi korak je, da vklopite PRIME VALVE, nato pa z izvijačem prilepite na mikro stikalo, će se stroj lahko ustavi, ne pomeni nobene težave za plošča za nadzor tlaka.

16. Če je brezzračna črpalka opremljena z razdelilnim filtrom, je treba filter po škropljenju pogosto očistiti, priporočljivo je enkrat na dan ali vsaj enkrat na teden, če je filter popolnoma zataknjen s suhomontažnimi oblogami, nato električno ploščo in senzor tlaka lahko zgori, v tej situaciji varovalka ne more zaščititi elektronske plošče in senzorja tlaka.

17. Naj vas spomnimo, da za velike brezzračne batne črpalke z velikim pretokom ne uporabljajte kratke visokotlačne cevi, kot je 3 m ali 5 m, saj lahko povzroči resno poškodbo motorja. Čiščenje stroja, delov vsakič po končanem barvanju.

18. Konice je treba zamenjati po 4000 – 5000 m2, odvisno od abrazivnosti barve.

19. Batnico/V-tesnilo in kroglo iz sintranega karbida je treba zamenjati po približno 200 urah pršenja, še posebej, ko se tlak zmanjša ali je težko vleči barvo.

20. Pri enosmernem motorju s trajnim magnetom je treba ogljikove ščetke zamenjati po 1500 urah, sicer se motor poškoduje.

21. Prosimo, da pred uporabo stroja preverite, ali je bil vsak del na stroju zelo dobro privit.

22. Če je treba stroj shraniti več kot 10 dni, ga temeljito zaženite z mazalnim oljem, da zaščitite pred rjo ali kakršnim koli ostankom v notranjosti črpalke. (preverite podrobnosti v ČIŠČENJE)

23. Za vzdrževanje črpalke za tekočino se dosledno ravnajte po navodilih in trdno privijte (preverite podrobnosti v Servisu).

24. Prosimo, preberite priročnik ali se obrnite na distributerja, će imate težave s strojem. Stroja NE razstavljajte na kose brez strokovnega osebja.

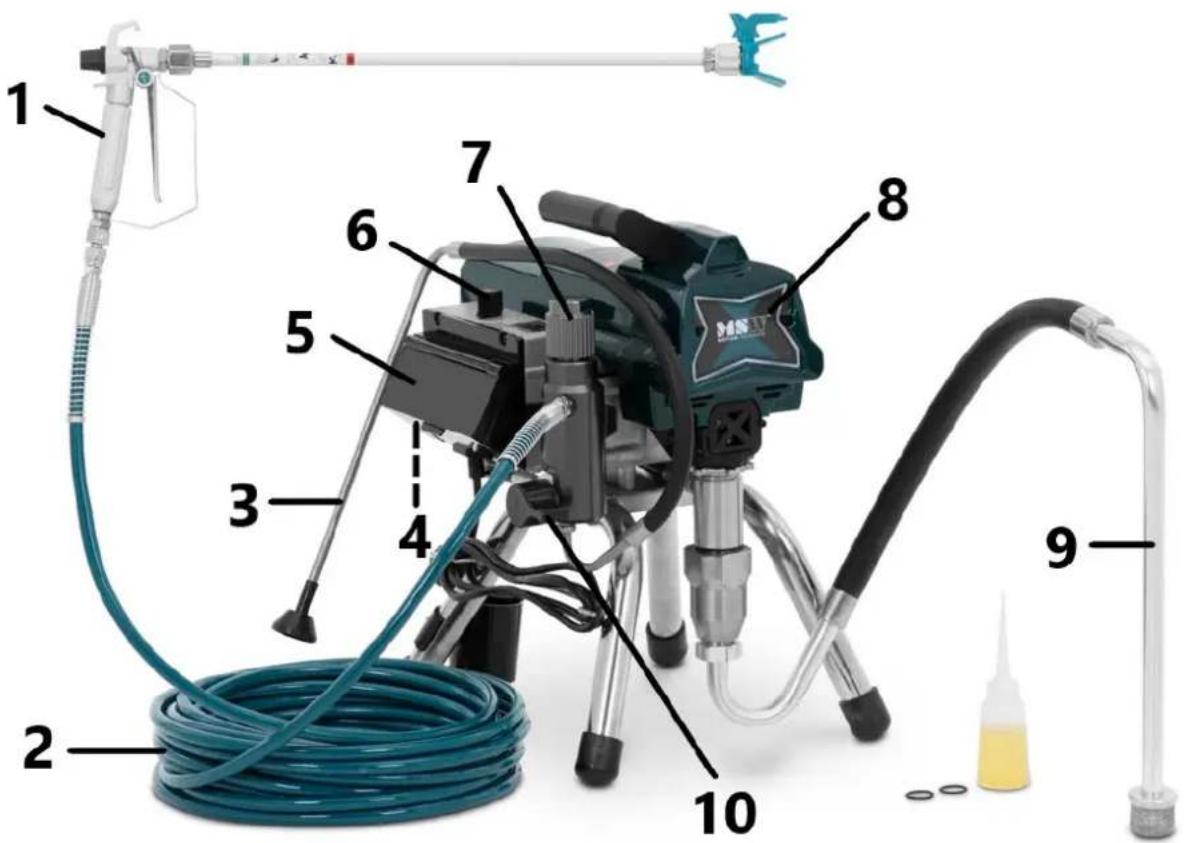

Opis naprave

1 2 3 4 5 6 7 8 9 10

1 - Brezzračna brizgalna pištola: razprši tekočino
2 - Visokotlačna cev: prenaša visokotlačno tekočino od črpalke do brizgalne pištole
3 - Osnovna cev
4 - Stikalo za VKLOP/IZKLOP: služi kot glavno stikalo naprave
5 - Pokrov manometra: Ščiti zaslon elektronskega manometra
6 - Regulator tlaka: Prilagodite tlak za različne aplikacije

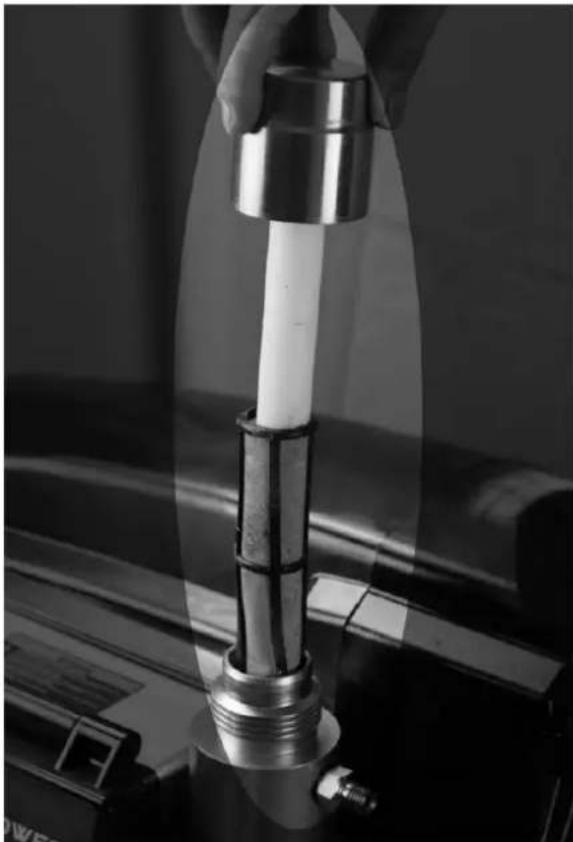

7 - Ohišje filtra (notranji filter razdelilnika): Filter razdelilnika bo zmanjšal zamašitev konice in zagotovil lep zaključek.
8 - Črpalka in motor agregata: Elektromotor poganja črpalko, ki sesa barvo iz posode in jo pod visokim pritiskom črpa po cevi do brizgalne pištole.
9 - Sesalna cev Potegne tekočino iz posode za barvo v črpalko. (cev mora biti trdno privita, sicer zrak vstopi v notranjost, zato tlaka ni mogoče doseči želenega visokega tlaka.)
10 - Ventil za polnjenje/pršenje
• V položaju PRIME (usmerjen navzdol) usmerja tekočino v cev za polnjenje.
- V položaju SPRAY (usmerjen vzporedno) usmerja tekočino pod pritiskom v cev za barvo.
- Samodejno razbremeni tlačni sistem v situacijah nadtlaka

Delovanje

Vedno aktivirajte zaklep sprožilca, ko nehate pršiti, da preprečite nenamerno sprožitev pištole z roko ali v primeru padca ali udarca.

Postopek razbremenitve tlaka

Upoštevajte ta postopek za razbremenitev tlaka vsakič, ko prenehate s pršenjem in pred čiščenjem, preverjanjem, servisiranjem ali transportom opreme.

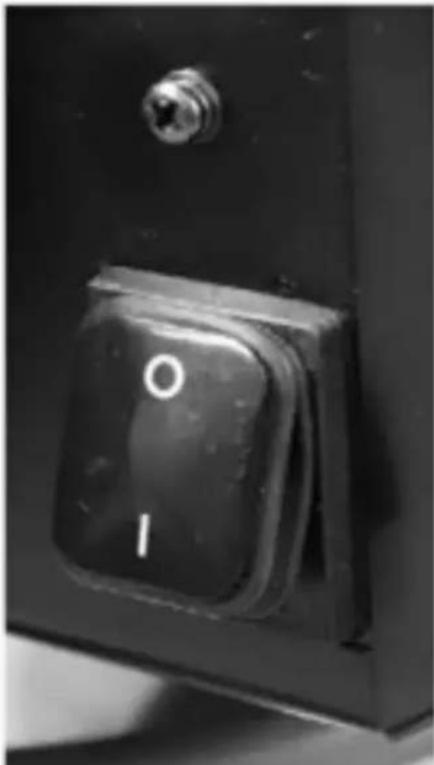

1. Izklopite stikalo za napajanje in izključite napajalni kabel.

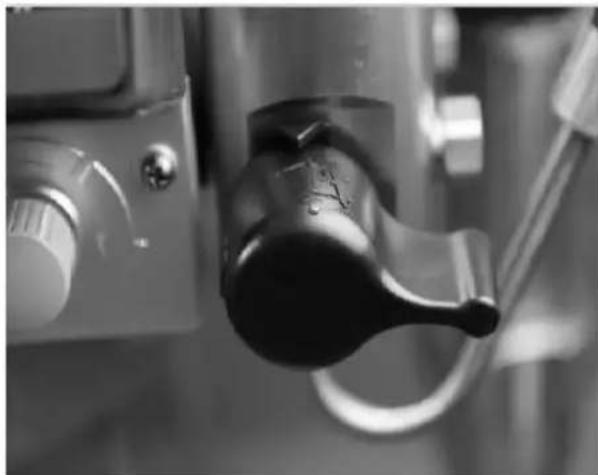

1. Obrnite ventil za polnjenje/pršenje na PRIME, da sprostite tlak.

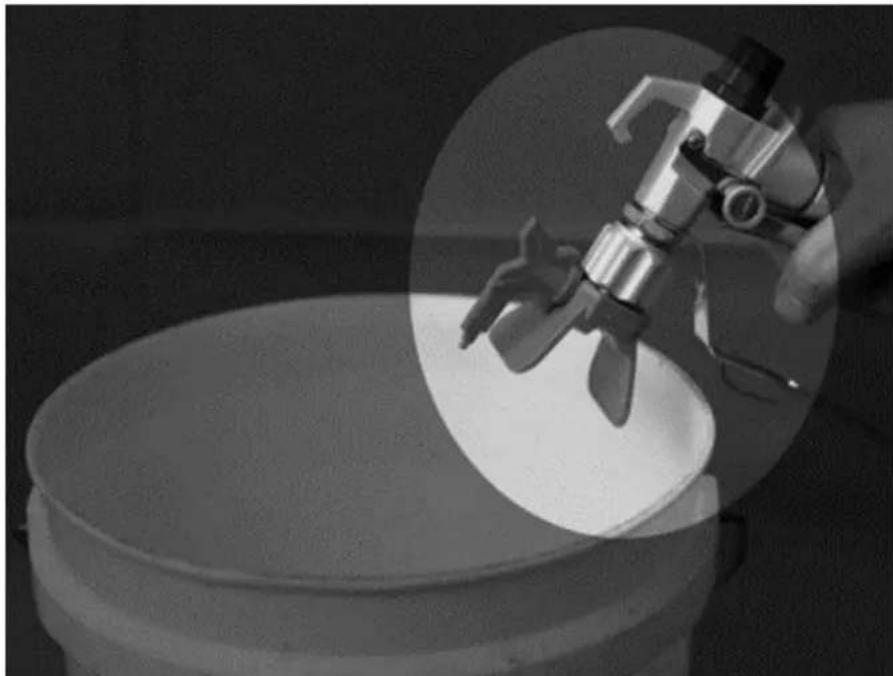

1. Pištolo trdno držite ob strani vedra. Sprožite pištolo, da sprostite pritisk.

OPOMBA : Ventil za polnjenje/razpršilo pustite v položaju PRIME, dokler niste ponovno pripravljeni na pršenje.

Če sumite, da je pršilna konica ali cev zamašena ali da tlak ni bil popolnoma sproščen, potem ko ste sledili zgornjim korakom, ZELO POČASI popustite pritrdilno matico ščitnika konice ali spojko na koncu cevi, da postopoma sprostite tlak, nato pa popolnoma zrahljajte. Očistite zamašitev cevi ali konice.

Preberite navodila za razpršilno konico za odmašitev v priročniku za uporabo razpršilnika ali pištole.

Priprava za uporabo

1) Pripravite barvo v skladu s priporočili proizvajalca

To je verjetno eden najpomembnejših korakov do nemotenega škropljenja!

Odstranite morebitno kožo, ki je nastala na vrhu barve. Po potrebi razredčimo barvo.

Nazadnje precedite barvo skozi fino najlonsko mrežasto filter vrečko (na voljo pri večini trgovcev z barvami), da odstranite delce, ki bi lahko zamašili pršilno konico.

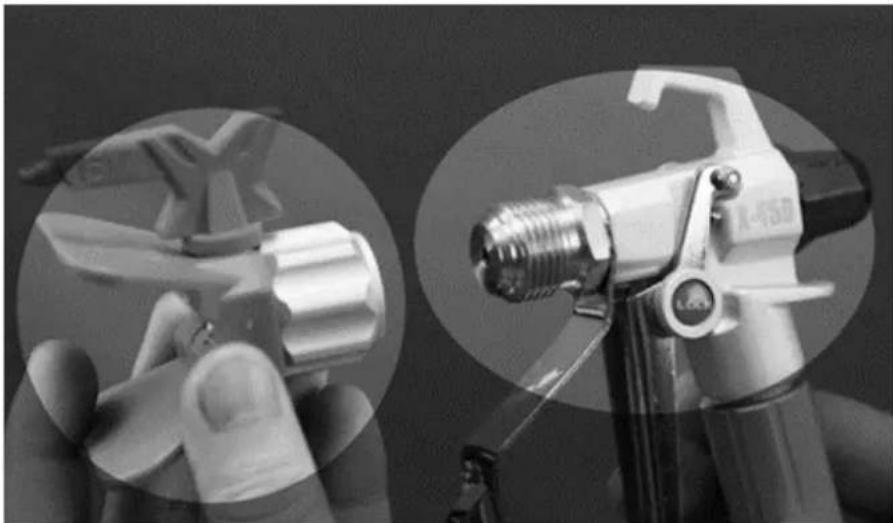

2) Odvijte sklop konice in zaščite s pištole.

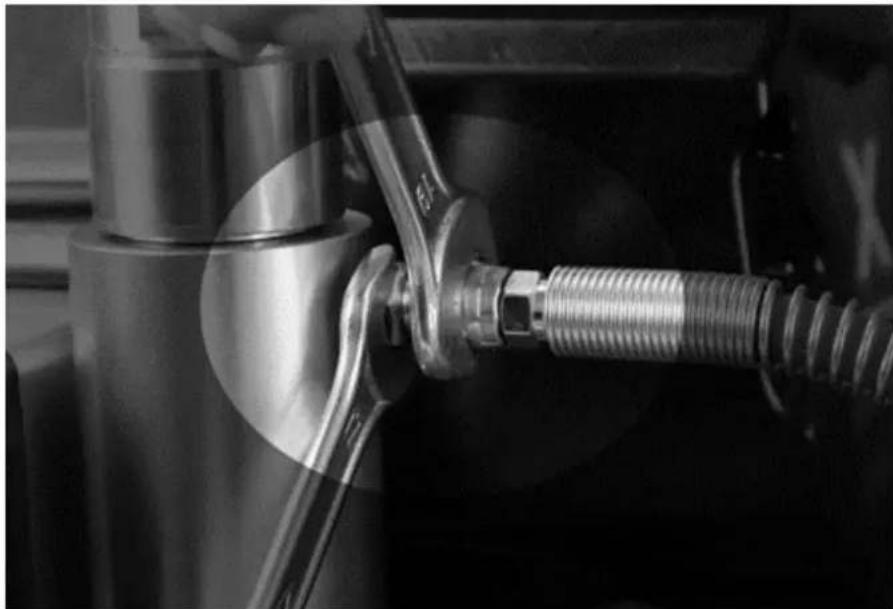

4) Priključite drugi konec razpršilne cevi.

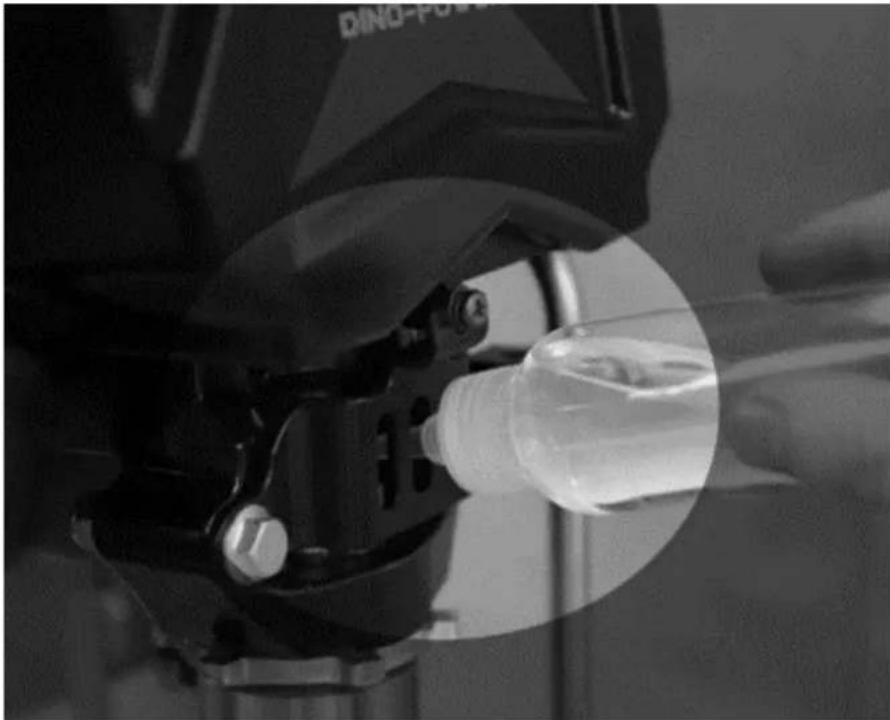

Tesnilno matico grla napolnite z mazalnim oljem (3\~5 kapljic), da preprečite prezgodnjo obrabo tesnila. To storite vsakič, ko pršite.

6) Preverite električno storitev

Prepričajte se, da je električna vtičnica pravilno ozemljena. Daljši podaljški lahko vplivajo na delovanje razpršilnika. Uporabite več pršilne cevi, ne daljših podaljškov.

7) Priključite razpršilec.

Najprej se prepričajte, da je stikalo za VKLOP/IZKLOP IZKLOPLJENO in da je regulator tlaka obrnjen do konca v nasprotni smeri urnega kazalca. Razpršilnik priključite v ozemljeno vtičnico, ki je najmanj 3 m oddaljena od območja pršenja, da zmanjšate možnost vžiga isker, hlapov pršila ali prašnih delcev.

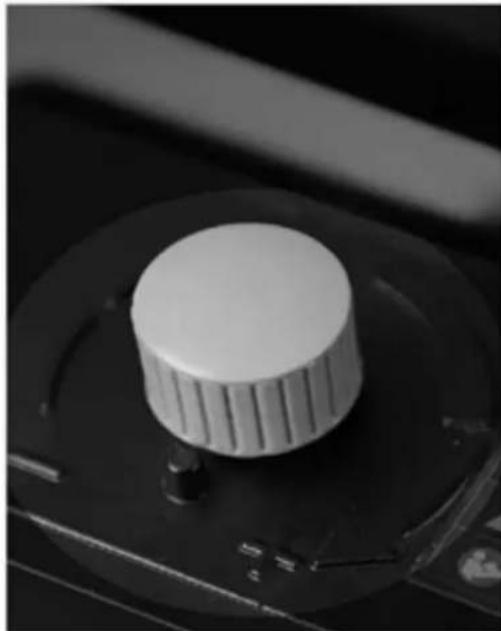

Ventil za regulacijo tlaka

V smeri urinega kazalca: močnejši / višji pritisk

V nasprotni smeri urinega kazalca: šibkejši / nižji tlak

Zagon

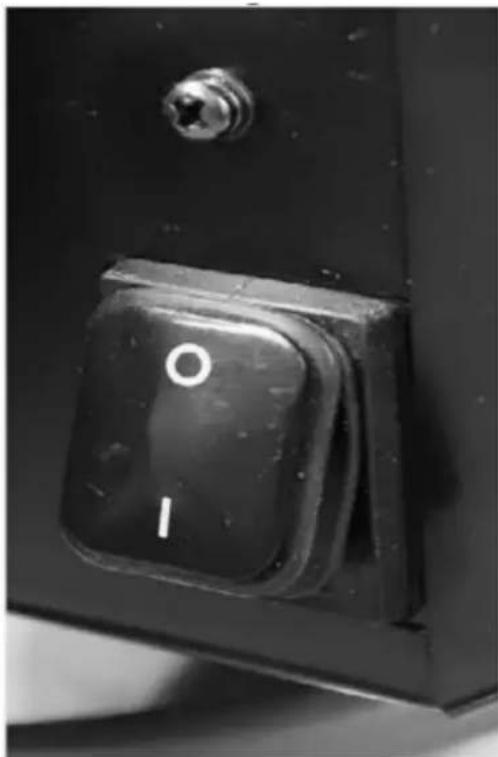

1) Najprej se prepričajte, da je stikalo za VKLOP/IZKLOP IZKLOPLJENO.
2) Nastavite nadzor tlaka v nasprotni smeri urinega kazalca na najnižji tlak.

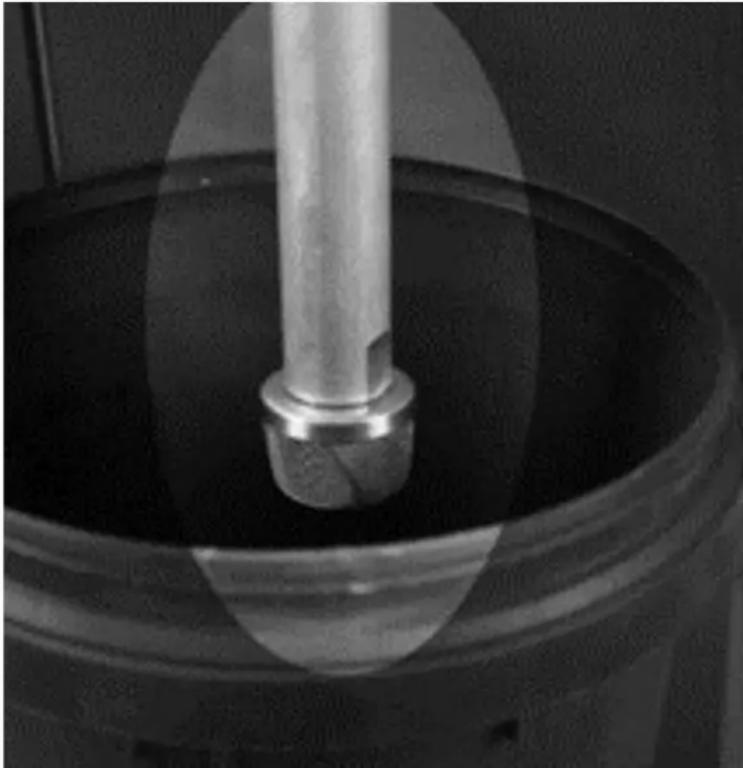

3) Namestite sesalno cev v sod za premaz.

4) Ventil za polnjenje/pršenje povlecite navzgor v položaj za polnjenje.

5) Razpršilnik vtaknite v ozemljeno kabelsko vtičnico.

6) VKLOPITE stroj.

7) Zavrtite krmilnik tlaka v smeri urinega kazalca, dokler tekočina ne začne krožiti v glavni cevi
8) Izklopite stikalo za napajanje.
9) Prenesite sesalno cev v vedro za barvo in potopite sesalno cev v barvo.
10) Vklopite stikalo za napajanje.

SL

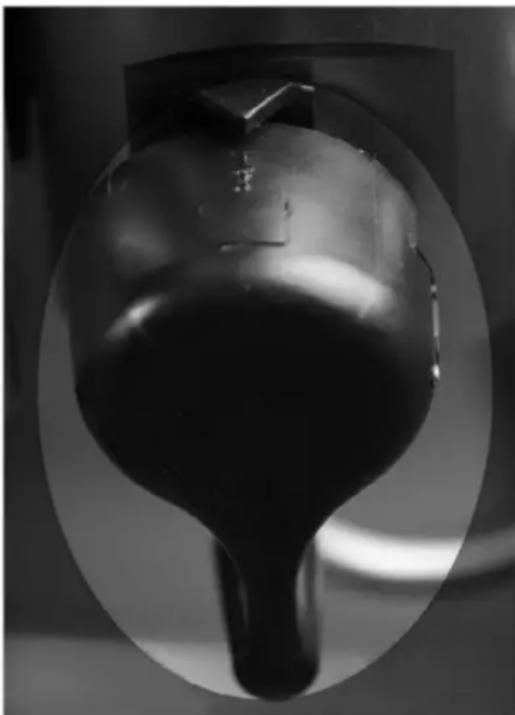

11) Ko vidite, da barva teče iz glavne cevi:

a) Pištolo usmerite v vedro za odpadke.
b) Odklenite zaklep sprožilca pištole.
c) Potegnite in držite sprožilec pištole.
d) Obrnite ventil za pripravo/pršenje v položaj SPRAY.

12) Nadaljujte s sprožitvijo pištole v vedro za odpadke, dokler ne vidite samo barve, ki prihaja iz pištole.
13) Sprostite sprožilec. Aktivirajte zaklep sprožilca.
14) Prenesite osnovno cev v vedro za barvo in pritrdite glavno cev na sesalno cev.

Tehnika škropljenja

1) Ključ do dobrega lakiranja je enakomeren premaz po celotni površini. Pri barvanju s pršenjem se to naredi z enakomernimi potezami, pri čemer se vaša roka premika s konstantno hitrostjo in drži pištolo za pršenje na stalni razdalji od površine.
2) Čim bolj držite brizgalno pištolo pravokotno na površino. To pomeni, da premikate celotno roko naprej in nazaj, namesto da samo upogibate zapestje.

A - Lahek plašč
B - Težek plašč
C - Lahek plašč
D - Napačen način pršenja

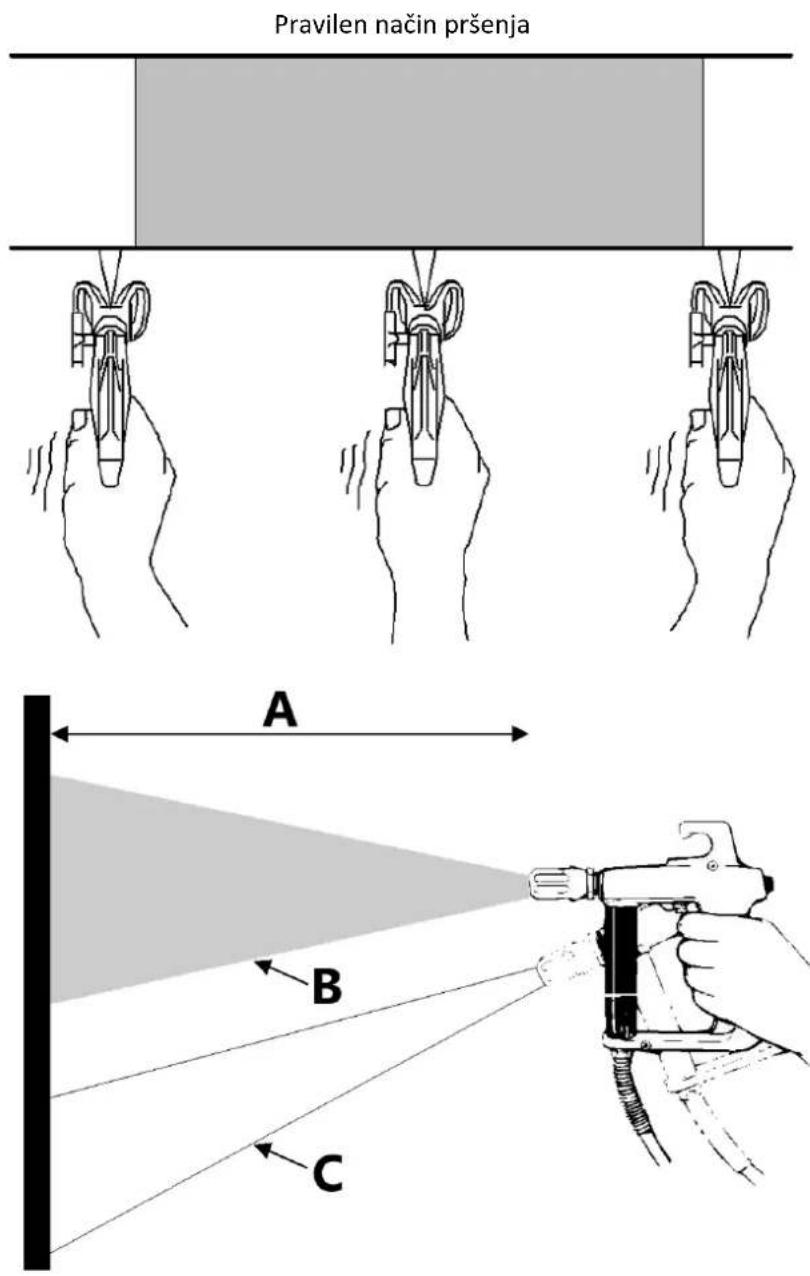

3) Pršilno pištolo držite pravokotno na površino, sicer bo en konec vzorca debelejši od drugega.

Pravilen način pršenja A B C

A - Približno 10 do 12 palcev (25-30 cm)
B - Pravilen način
C - Napačna pot

4) V večini primerov je najboljša razdalja za pršenje 10 do 12 palcev (25-30 cm) med pršilno konico in površino.

5) Pršilno pištolo je treba sprožiti na koncu vsakega giba in ponovno vklopiti na začetku naslednjega. S tem se izognete kopičenju barve na koncu giba, kar lahko povzroči uhajanje in povešanje. Sprožitev na koncu giba tudi prihrani barvo in poskrbi za boljši videz. (Glej sliko spodaj)

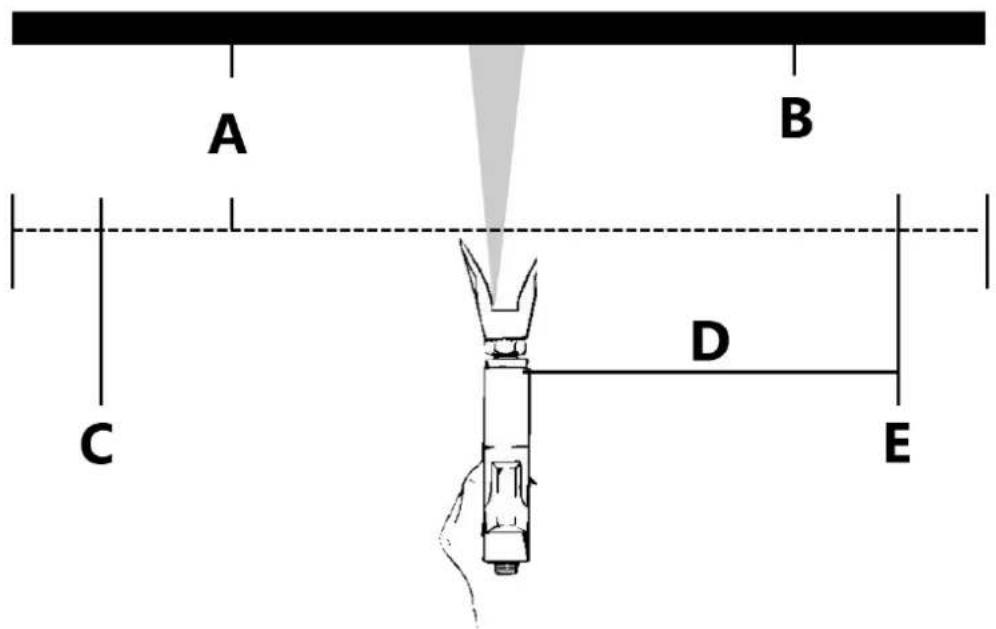

A B C D E

A - Približno 10 do 12 palcev (25-30 cm)
B - Obdelovanec
C - Začetni udarec
D - Enakomeren in enakomeren udarec
E - Končni udarec

6) Pravilna hitrost za premikanje pištole bo omogočila nanos polnega, mokrega premaza brez zatekanja ali povesanja. Prekrivanje vsake poteze približno 40 % glede na prejšnjo potezo povzroči enakomerno debelino barve. Pršenje v enotnem vzorcu izmenično od desne proti levi in nato od leve proti desni zagotavlja profesionalen zaključek. (Glej sliko na desni)

Eden od načinov za to je, da pršilno konico usmerite na rob zadnjega giba, preden sprožite pištolo.

7) Ko si vzamete kratek premor med barvanjem (do 1 ure), zaklenite sprožilec brizgalne pištole v IZKLOP, zmanjšajte tlak na najmanjšo nastavitev (nič) in nastavite enoto na začetni položaj. Izklopite razpršilec in odklopite vtič. Glejte Postopek za sprostitev tlaka.

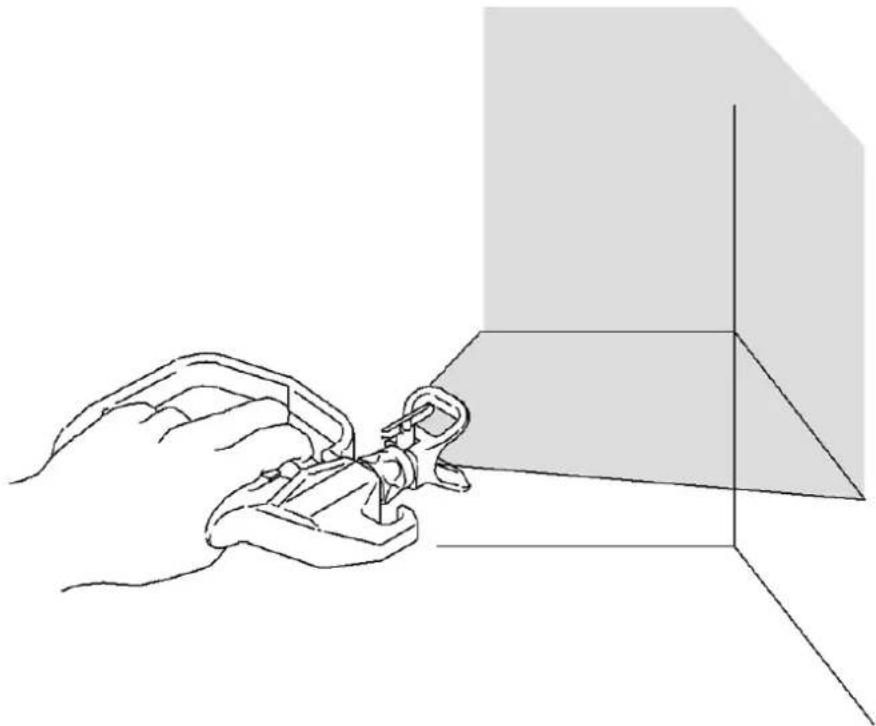

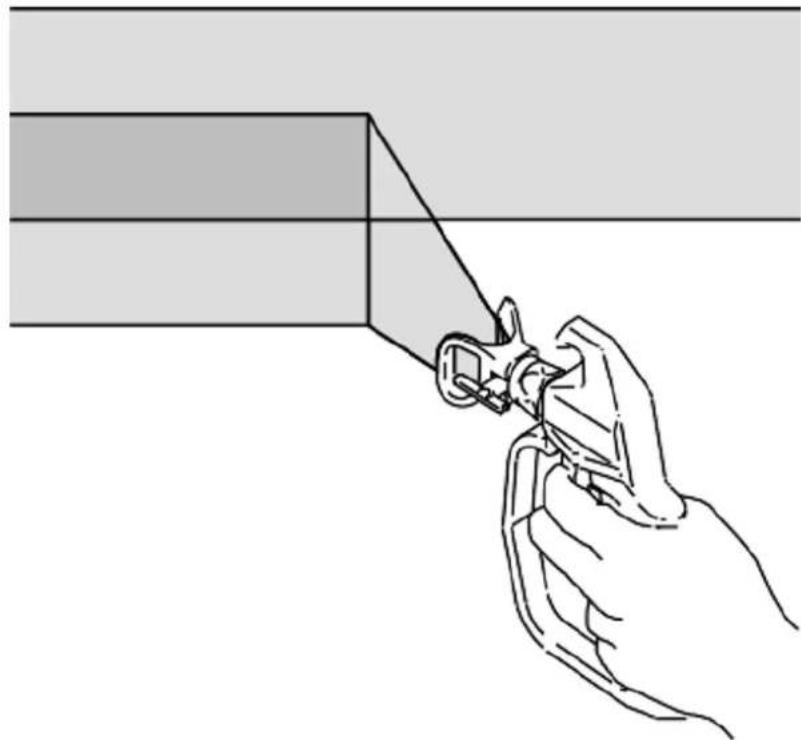

8) Za notranje vogale, na primer na knjižni omari ali v notranjosti omare, usmerite pištolo proti sredini vogala, da razpršite. S tako razdelitvijo vzorca pršenja so robovi na obeh straneh enakomerno razpršeni.

Namestite konico in zaščito na brizgalno pištolo

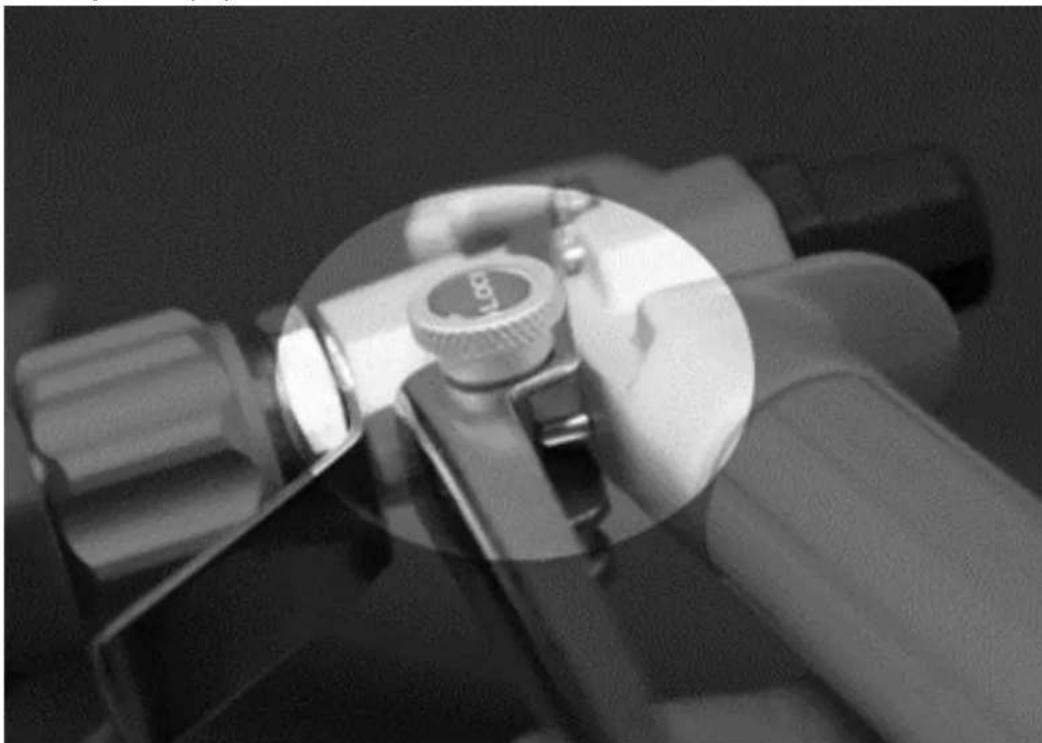

1) Aktivirajte zaklep sprožilca.

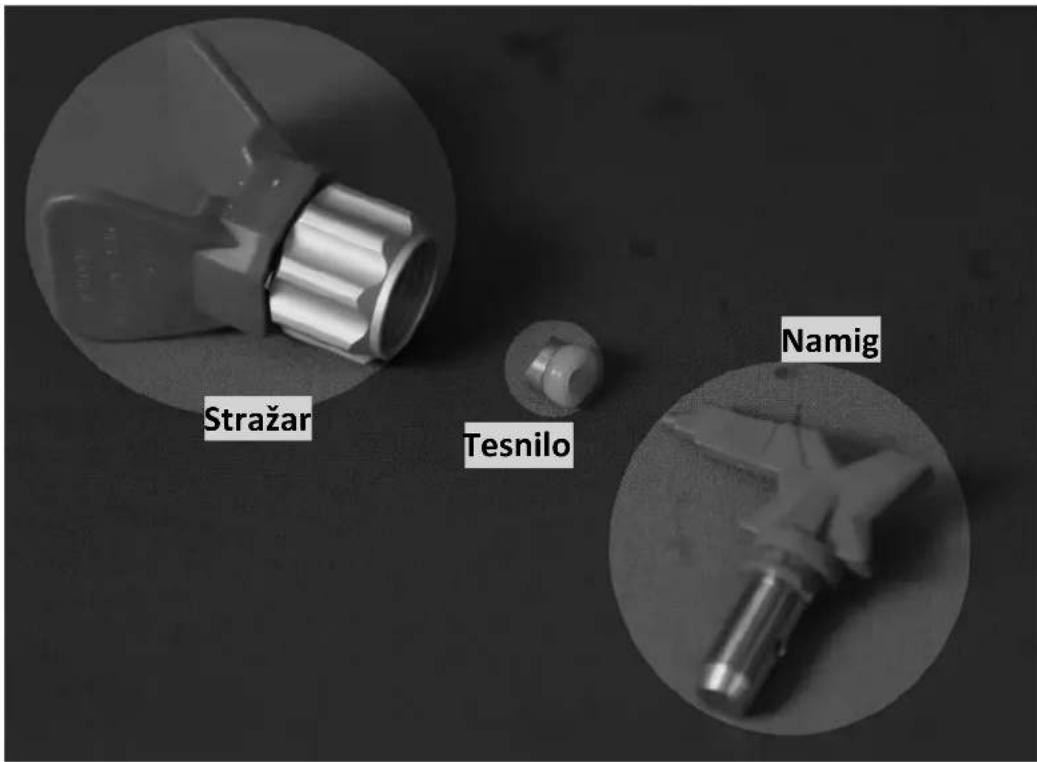

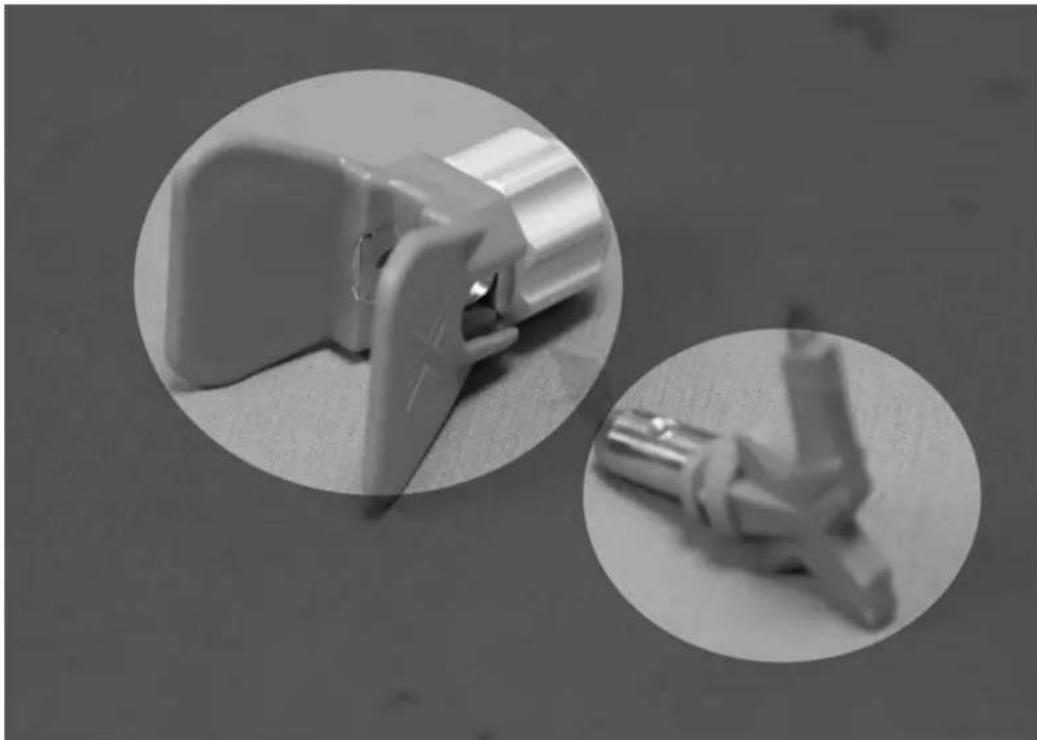

2) Preverite, ali so deli konice in zaščite sestavljeni v prikazanem vrstnem redu.

3) Uporabite konico za poravnavo sedeža.

Stražar Tesnilo Namig

Konica mora biti v varovalu potisnjena do konca

Izbira velikosti luknje za konico

Nastavki so na voljo v različnih velikostih lukenj za pršenje različnih tekočin. Vaš razpršilnik vključuje 0,017 in (0,43 mm) konico ali morda 0,019" (0,48 mm) za uporabo pri večini pršilnih aplikacij. Za ozke ali manjše površine (omare, ograje, ograje) je najboljša izbira širina vzorca 6 palcev, ki bo zagotovila ostrejšo definicijo in več nadzora; Za velike površine (stropi/stene) je širša širina vzorca pršenja od 10 do 12 palcev vaša najboljša izbira za hitrejše pokrivanje velikih površin.

Uporaba kakovostne pršilne konice, ki je primerne velikosti za vaš projekt barvanja, je ključnega pomena za doseganje dobrih rezultatov pršenja, pršilna konica nadzoruje količino nanesene barve in površino, ki jo bo vzorec pršenja pokril. Uporabite lahko vrsto velikosti konic, ki so razvrščene tako glede na velikost luknje kot širino vzorca pršenja, na podlagi 3 dejavnikov;

1 - Premaz/barvanje; 2 - Površina, ki jo škropimo; 3 - Sposobnost razpršilnika, da podpira velikost luknje konice.

Ključna razlika je v tem, da so pršilniki največja konica, ki jo lahko podpirajo. Izberite razpršilnik na podlagi vrst premazov, ki jih boste razpršili, in se prepričajte, da je največja konica (velikost luknje), ki jo nameravate uporabiti, znotraj največjega razpona velikosti konice, ki jo razpršilec lahko podpira.

Vedno je najbolje imeti stroj z večjo zmogljivostjo, na primer Fox, će nameravate pogosto uporabljati konico .017, mora biti zmogljivost vašega razpršilnika za eno luknjo večja (konica .019), kar omogoča obrabo konice, kar povzroči velikost konice cevi za povečanje.

Izbira pravilne konice

Razmislite o premazu in površini, ki jo boste razpršili. Prepričajte se, da uporabljate najboljšo velikost luknje za ta premaz in najboljšo širino ventilatorja za to površino.

Velikost luknje za konico

Velikost luknje za konico nadzira pretok – količino barve, ki pride iz pištole.

Namigi

Uporabite večje luknje za konice z debelejšimi nanosi in manjše velikosti konic s tanjšimi nanosi.

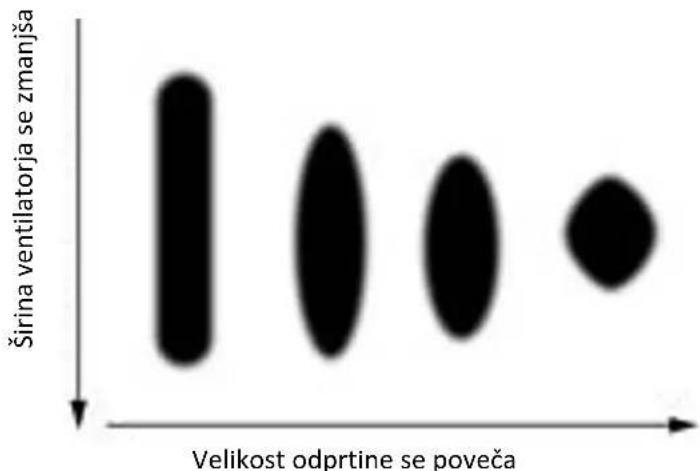

Širina ventilatorja

Širina ventilatorja je velikost vzorca pršenja, ki določa površino, pokrito z vsakim udarcem. Ožje pahljače zagotavljajo debelejšo plast, širše pa tanjšo.

Velikost luknje za konico	Premazi
	Madeži	Emajli	Primerji	Notranje barve	Zunanje barve
0,011 in. (0,28 mm)	X
0,013 in. (0,33 mm)	X X
0,015 in. (0,38 mm)	X X X
0,017 in. (0,43 mm)	X X X
0,019 in. (0,48 mm)	X

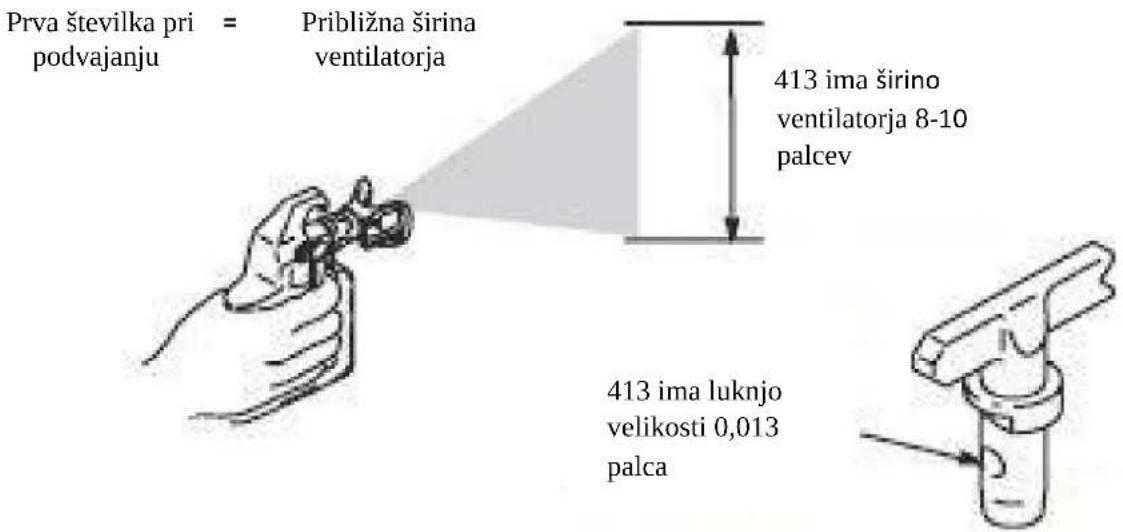

Razumevanje številke nasveta

Zadnje tri števke številke konice vsebujejo informacije o velikosti luknje in širini pahljače na površini, ko pištolo držite 12 palcev (30,5 cm) od površine, ki jo pršite.

Prva številka pri podvajanju = Približna širina ventilatorja 413 ima širino ventilatorja 8-10 palcev 413 ima luknjo velikosti 0,013 palca

Zadnji dve števki = velikost luknje za konico v tisočih palcev

Številka dela nasveta	Širina ventilatorja 12 palcev (305 mm) od površine	Velikost luknje
311	6 - 8 palcev (152 - 203 mm)	0,011 in. (0,28 mm)
411	8 - 10 palcev (203 - 254 mm)	0,011 in. (0,28 mm)
313	6 - 8 palcev (152 - 203 mm)	0,013 in. (0,33 mm)
413	8 - 10 palcev (203 - 254 mm)	0,013 in. (0,33 mm)
415	8 - 10 palcev (203 - 254 mm)	0,015 in. (0,38 mm)
515	10 - 12 palcev (254 - 305 mm)	0,015 in. (0,38 mm)
417	8 - 10 palcev (203 - 254 mm)	0,017 in. (0,43 mm)
517	10 - 12 palcev (254 - 305 mm)	0,017 in. (0,43 mm)

Tabela izbire reverzibilne konice

Velikos t odprtine	Širina ventilatorja - palcev					Hitrost pretoka		Aplikacija Filter
palec	4" – 6" ventilato r	6" – 8" ventilato r	8" – 10" ventilato r	10" – 12" ventilato r	12" – 14" ventilato r	gp m	L/min
0.011"	211,00	311,00	411,00	511,00	611,00	0,12	0,45	Lazura ali lak	150 mesh (rdeča)
0.013"	213,00	313,00	413,00	513,00	613,00	0,18	0,68
0.015"	215,00	315,00	415,00	515,00	615,00	0,24	0,91	Barva na oljni osnovi	100 mesh (rumena )
0.017"	217,00	317,00	417,00	517,00	617,00	0,31	1,17	Lateks barva/akril/em ajl	100 mesh
0.019"	219,00	319,00	419,00	519,00	619,00	0,38	1,44		60 mesh (bela)
0.021"		321,00	421,00	521,00	621,00	0,47	1,78
0.023"		323,00	423,00	523,00	623,00	0,57	2,16	Težak lateks	60 mesh (bela)
0.025"		325,00	425,00	525,00	625,00	0,67	2,54
0.027"			427,00	527,00	627,00	0,77	2,91
0.029"		329,00	429,00	529,00	629,00	0,90	3,41	Elastomer / Blockfiller / Primer /	30 mesh (zelena)
0.031"		331,00	431,00	531,00	631,00	1,03	3,90
0.033"		333,00	433,00	533,00	633,00	1,17	4,43
0.035"		335,00		535,00		1,31	4,98
0.043"	243,00	343,00	443,00	543,00	643,00	1,98	7,51

Pomembne stvari, ki jih morate vedeti o obrabi konic

Ko se konica obrabljena, je pomembno, da zamenjate konico, saj tako zagotovite natančen vzorec pršenja, največjo produktivnost in kakovosten zaključek. Ko se konica obrabi, se velikost luknje (odprtine) poveča in širina razpršenega vzorca zmanjša.

Življenjska doba konice se razlikuje glede na premaz, podaljšajte življenjsko dobo konice z brizganjem pri najnižjem tlaku, ki razbije (razprši) premaz v celoten vzorec pršenja.

Priporočamo zamenjavo konice Lateks: Po 4000\~5000 m ^2

Očistite

Tako kot vso razpršilno opremo je treba vaš razpršilnik pravilno očistiti, sicer ne bo pravilno deloval. Zamašenost je najpogostejši vzrok težav. Če jih upoštevate, bodo te smernice zagotovile brezhibno delovanje vašega razpršilnika.

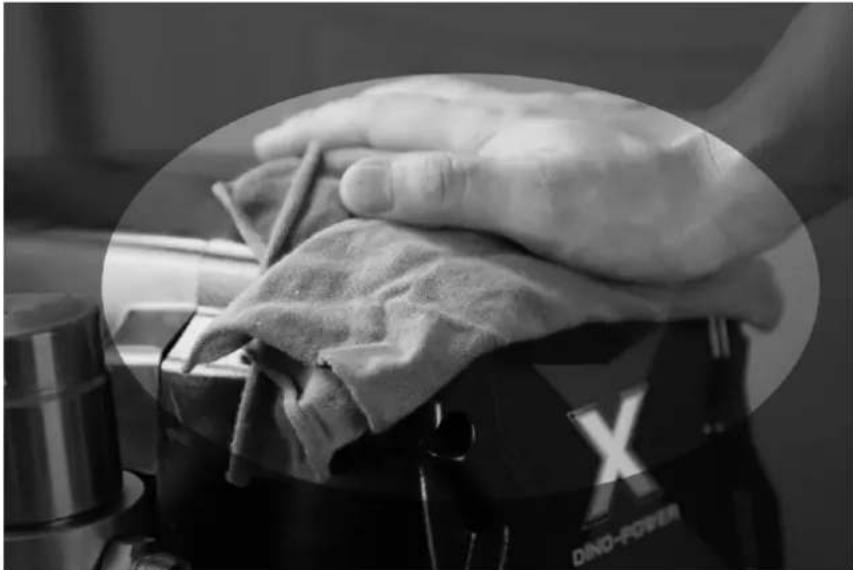

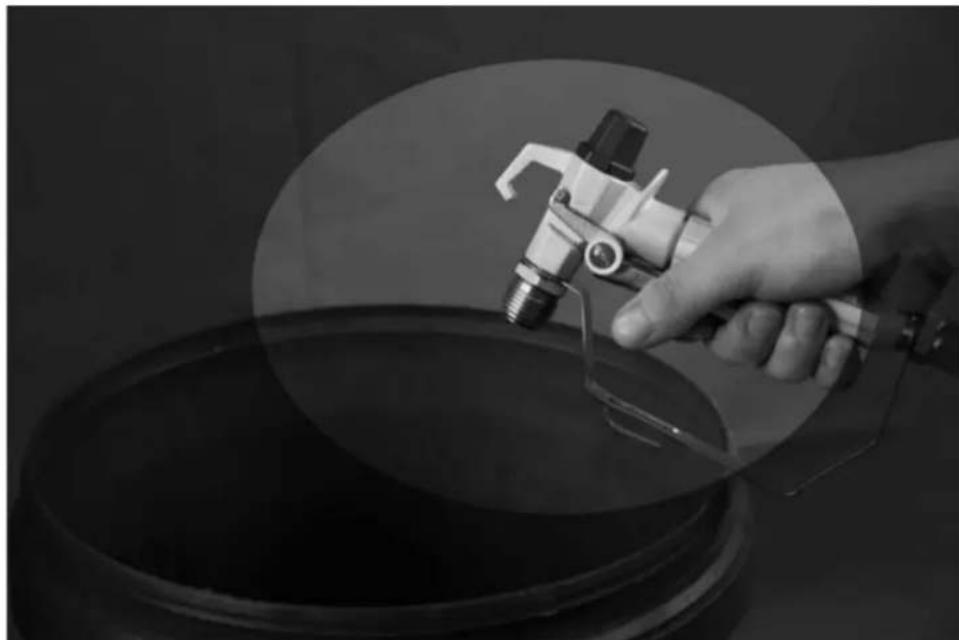

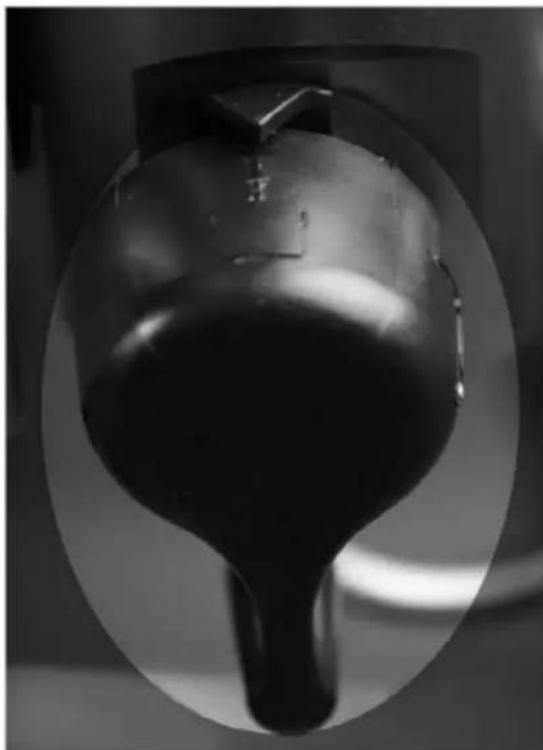

1. Izvedite postopek razbremenitve tlaka.

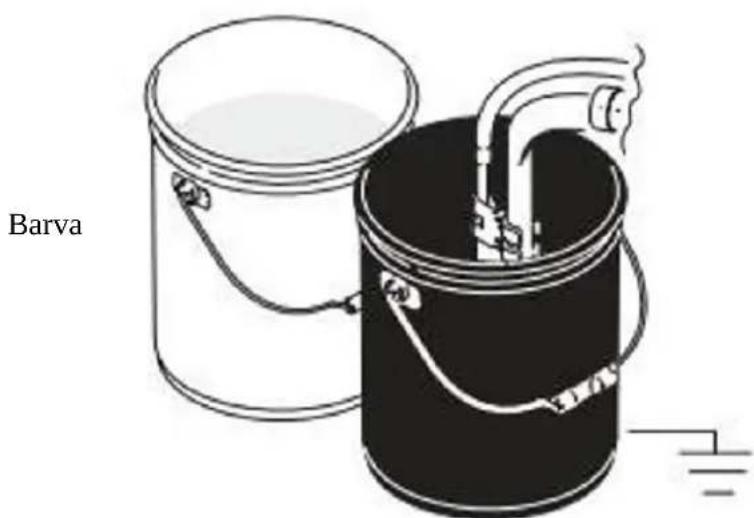

Odstranite sifonsko cev iz barve in jo položite v tekočino za izpiranje.

Opomba : Uporabite vodo za barvo na vodni osnovi in mineralni špirit za barvo na oljni osnovi

1. Vklopite napajanje, obrnite ventil za polnjenje/pršenje navzgor, da zaprete izpustni ventil.

1. Povečajte tlak na največ 1/2. Izklopite varovalo sprožilca, sprožite pištolo, dokler se ne pojavi tekočina za izpiranje.

1. Premaknite pištolo v vedro za odpadke, držite pištolo ob vedru, sprožite pištolo, da temeljito izperete sistem, sprostite sprožilec in vklopite varovalo sprožilca.

2. Obrnite polnilni ventil navzdol, da odprete odtočni ventil in pustite, da tekočina za izpiranje kroži 15 sekund, da očisti odtočno cev.

3. Dvignite cev sifona nad tekočino za izpiranje in zaženite razpršilnik za 15 ali 30 sekund, da izpustite tekočino.

1. Obrnite glavni ventil navzgor, da zaprete izpustni ventil, Sprožite pištolo v posodo za izpiranje, da odstranite tekočino iz cevi, IZKLOPITE napajanje.

1. Obrnite polnilni ventil navzdol, da odprete izpustni ventil, odklopite razpršilnik.

1. Odstranite filtre s pištole in razpršilnika, če sta nameščena. Očistite in preglejte, namestite filtre.

1. Če splakujete z vodo, ponovno sperite z mineralnim špiritom ali oklepom črpalke, da ostane zaščitna prevleka za preprečevanje zmrzovanja ali korozije.

2. Če bo stroj shranjen več kot 10 dni, potem ko ste stroj temeljito očistili, odstranite sesalno cev, cev in pištolo ter vlijte približno 10 ml BELEGA mazalnega olja v črpalko za tekočino. Nato vklopite stroj in pustite, da teče (PRIME POSITION) 5 sekund (ko boste videli olje v cevi za polnjenje), To bo preprečilo, da bi se mokri deli v notranjosti zatakni li, jedki ali zarjaveli.

1. Razpršilnik, cev in pištolo obrišite s krpo, namočeno v vodo ali mineralni alkohol.

Težava	Vzrok	rešitev
Stikalo za napajanje je vklopljeno in razpršilnik je priključen, vendar motor ne deluje in črpalka ne deluje.	Tlak je nastavljen na ničelni tlak.	Obrnite gumb za nadzor tlaka v smeri urinega kazalca, da povečate nastavitev tlaka.
	Motor ali krmiljenje je poškodovano.	Obrnite se neposredno na svojega dobavitelja ali DPAIRLESS.
	Električna vtičnica ne zagotavlja električne energije.	Poskusite z drugo vtičnico ali priključite nekaj, za kar veste, da deluje, da preizkusite vtičnico.Ponastavite odklopnik zgradbe ali zamenjajte varovalko.
	Podaljšek je poškodovan.	Zamenjajte podaljšek.
	Električni kabel škropilnice je poškodovan.	Preverite, ali je poškodovana izolacija ali žice.Zamenjajte električni kabel, će je poškodovan.
	Barva in/ali voda sta v črpalki zamrznjeni ali strjeni.	Odklopite razpršilec iz vtičnice. Če je zamrznjen, NE poskušajte zagnati razpršilnika, dokler ni popolnoma odmrznjen, sicer lahko poškodujete motor, nadzorno ploščo in/ali pogon.Prepričajte se, da je stikalo za napajanje IZKLOPLJENO. Razpršilnik postavite na toplo mesto za nekaj ur. Nato priključite napajalni kabel in VKLOPITE razpršilnik. Počasi povečajte nastavitev tlaka, da vidite, ali se bo motor zagnal.Če se barva v razpršilniku strdi, bo morda treba zamenjati tesnila črpalke, ventile, pogon ali tlačno stikalo. Obrnite se na svojega dobavitelja ali neposredno na DP-AIRLESS.
Razpršilec se zažene, vendar ne vleče barve.	Enota se ne napolni ali pa je izgubila napolnitevBrez barve. Sesalna cev ni popolnoma potopljena v barvoSesalni filter je zamašen.Sesalna cev je zrahljana na vstopnem ventiluDovodni ventil puščaTesnila črpalke so obrabljenaBatnica je obrabljena ali poškodovana.Črpalka kiroži, vendar ne ustvarja tlaka.	Zamenjajte glavno enotoSesalno cev potopite v barvoOčistite filter.Očistite povezavo in zategniteOčistite vstopni ventil. Prepričajte se, da sedež krogle ni zarezan ali obrabljen in da krogla dobro sedi, Ponovno sestavite ventil.Zamenjajte tesnila črpalke.Očistite ali zamenjajteČrpalka zi polnjenje.Očistite umazanijo z dovodnega zaslona in se prepričajte, da je sesalna cev potopljena v tekočino.Prepričajte se, da je sesalna cev potopljena v barvo.Zategnite priključek sesalne cevi. Preverite razpoke ali vakuumsko puščanje. Če je počena ali poškodovana, zamenjajte sesalno cev.Očistite ventil ali zamenjajte novega.
Razpršilec črpa barvo, vendar odpade, ko odprete pištolo	Obrabljena pršilna konica	Zamenjajte z novo konico.
	Sesalni filter je zamašen	Očistite filter.
	Filter za pištolo ali pršilno konico je zamašen.	Očistite ali zamenjajte filter. Dodatne filtre imejte pri roki
	Barva je pretežka ali groba.	Tanka ali napeta barva
	Obrabljen sklop V-tesnila.	Zamenjaj
	Dovodni ventil je obrabljen ali poškodovan.	Zamenjajte ventil
Sklop konice pušča	Nepravilno sestavljen	Preverite montažo.
	Obrabljeno tesnilo.	Zamenjajte tesnilo.
Pršilna pištola ne prši	Pršilna konica, filter pištole ali konica so zamašeni	Očistite pršilno konico
	filter zamašen	Očistite ali zamenjajte pištolo ali filter.
	Razpršilna konica v položaju Clean	Namestite konico v položaj Spray
Barvanje repa.	Tlak je nastavljen prenizek.	Povečajte pritisk
	Zamašena pištola, konica ali sesalni filter.	Očistite filtre
	Sesalna cev je zrahljana	Zategnite priključek sesalne cevi
	Konica obrabljena.	Zamenjajte konico
	Pregosta barva	Tanka barva
Sprožila se je toplotna preobremenitev	Motor pregret.	Pustite, da se ohladi 15 do 30 minut.
	Barva se nabira na motorju.	Očistite barvo z motorja.
	Enota sedi na vročem soncu.	Premaknite se na senčno mesto
Brez zaslona, pršilnik deluje.	Zaslon je poškodovan ali ima slabo povezavo.	Preverite povezavo, zamenjajte zaslon
Vzorec pahljače se med pršenjem močno spreminja. ALI Razpršilnik se ne vklopi takoj, ko nadaljujete s pršenjem.	Štikalo za nadzor tlaka je obrabljeno in povzroča čezmerno nihanje tlaka.	Obrnite se na svojega dobavitelja ali DP-AIRLESS.
Barva pušča zunaj črpalke.	Tesnila črpalke so obrabljena	Zamenjajte tesnila črpalke.
Koda napake	Opis	rešitev
Prikaz kode napake E01	Opis: Zaščita pred pregrevanjem za elektronsko nadzorno ploščoMožen razlog: Pregretje elektronske nadzorne plošče, najverjetnejši razlog je uporaba premajhne konice.	izklopite napajanje, počakajte, da se elektronska nadzorna plošča ohladi, in spremenite večjo velikost konice.
Prikaz kode napake E02	Opis: Komunikacijska napaka elektronske nadzorne plošče.Možen razlog: statična elektrika moti komunikacijo znotraj elektronske nadzorne plošče.	izklopite napajanje, ko je zaslon popolnoma izklopljen, vklopite napajanje, će še vedno ne more rešiti težave, nato zamenjajte novo elektronsko nadzorno ploščo.
Prikaz kode napake E03	Opis: senzor tlaka je poškodovan. Možen razlog: Notranji deli senzorja tlaka so pokvarjeni.	Zamenjajte nov senzor tlaka. Prijateljski opomnik:Vsakič po škropljenju pravočasno temeljito pčistite stroj, ohranite čisto notranjo črpalko za tekočino in pozimi shranite stroj v zaprtih prostorih.
Prikaz kode napake E04	Opis: Zaščita bloka motorja Možen razlog:1) Prenizka napetost in uporaba premajhne konice hkrati.2) Notranji deli črpalke za tekočino so poškodovani.	1) Preverite napetost in spremenite večjo velikost konice.2) Preverite, ali so notranji deli črpalke za tekočino poškodovani, će so, zamenjajte črpalko za tekočino.
Prikaz kode napake E05	Prenapetostna zaščita za elektronsko nadzorno ploščo ali motor	Kot E04
Prikaz kode napake E06	Alarm za elektronsko nadzorno ploščo	Kot E-05
Prikaz kode napake E07	Tlak nad 70 barov med postopkom čiščenja	Nastavite tlak v nižji položaj
Prikaz kode napake E08	Opis: Alarm za preverjanje napajalne napetostiMožen razlog: Ko je napetost prenizka ali stroj ne deluje gladko, se bo ta koda napake pojavila zaradi nezadostnega vhodnega napajanja.	1) Preverite napajalni kabel, preverite, ali je priključna plošča zrahljana.2) Spremenite večjo velikost konice in poskusite znova.3) Izklopite napajanje in nastavite regulator tlaka na minimum, ko je zaslon popolnoma izklopljen, vklopite napajanje.
Prikaz kode napake E09	Opis: zaščita brez obremenitveMožen razlog: prevleke v vedru so prazne, stroj bo samodejno prenehal delovati, da zaščiti V-tesnila pred hitro obrabo.	Izklopite in nato znova vklopite napajanje ali obrnite regulator tlaka na minimum in nato ponastavite tlak.
Prikaz kode napake E10	Opis: Zaščita motorja pred pregrevanjem	Izklopite napajanje, počakajte, da se motor ohladi
Prikaz kode napake E11	Opis: Prenapetostna zaščita za elektronsko nadzorno ploščoMožen razlog:1) Prenizka napetost, predolg kabel, slab kontakt patch boarda.2) Uporaba premajhne velikosti konice.3) Premazi so predebeli.4) Senzor tlaka je poškodovan, previsok delovni tlak bo povzročil samodejno projekcijo.5) Elektronska nadzorna plošča je pokvarjena.	1) Preverite, ali napetost doseže 220 V, preverite, ali je dolžina kabla premajhna, preverite, ali je povezovalna plošča pravilno priključena.2) Spremenite večjo velikost konice.3) Premaze razredčite po navodilih.4) Zamenjajte senzor tlaka.5) Zamenjajte elektronsko nadzorno ploščo

Seznam delov

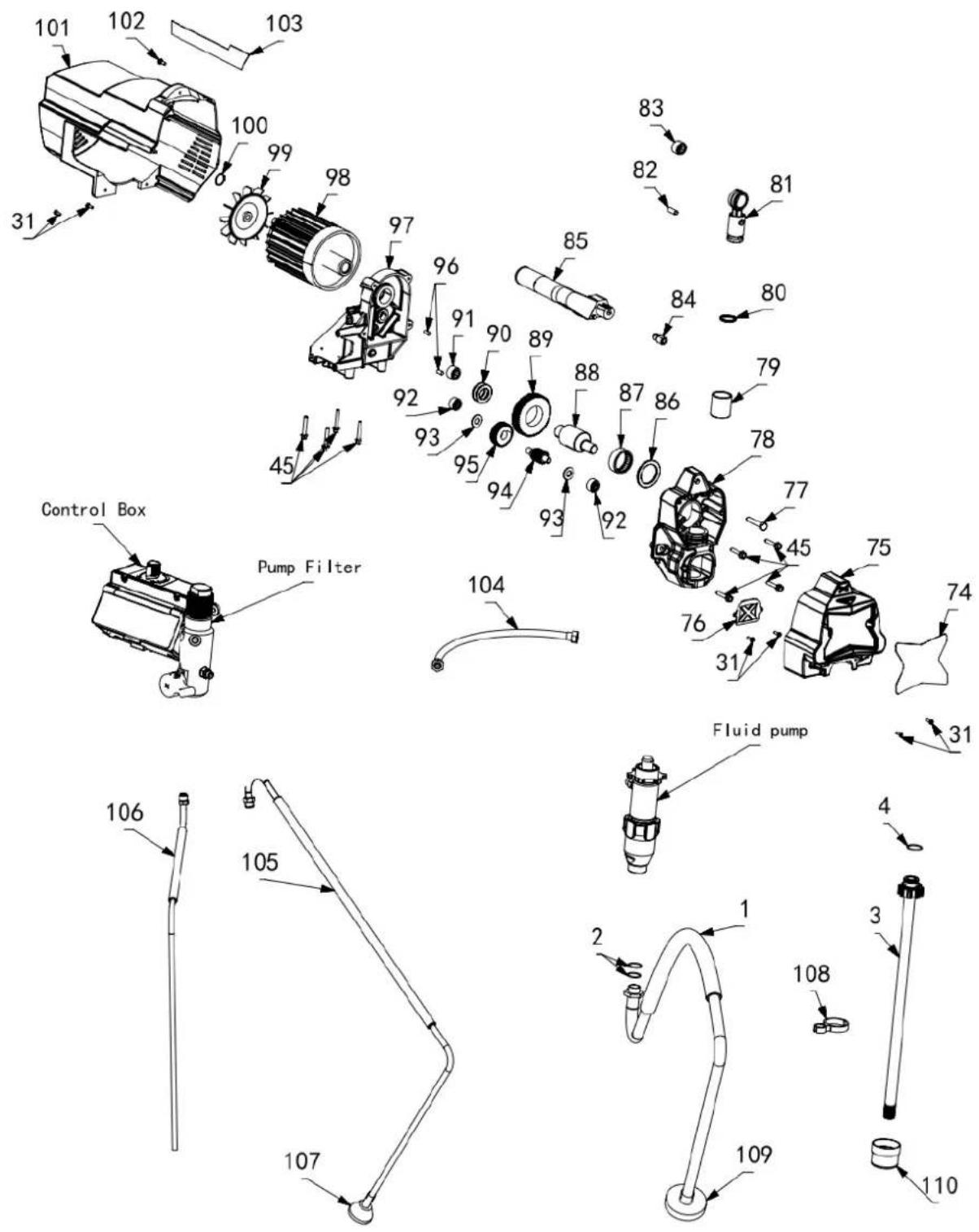

101 102 103 31 100 99 98 97 96 95 94 93 92 91 90 89 88 87 86 85 84 83 82 81 80 79 78 77 76 75 74 31 Fluid pump Control Box Pump Filter 106 105 107 2 1 108 109 110
