BRUKSANVISNING HSPR-650 MSW

Q. Drypkop til sugerør

R. Vogn (kun MSW-HSPR-650HW)

3.4. Rengøring og vedligeholdelse

Denne bruksanvisningen er oversatt ved hjelp av maskinoversettelse. Det er gjort rimelige anstrengelser for å gi en nøyaktig oversettelse, men ingen automatisk oversettelse er perfekt, og det er heller ikke meningen at den skal erstatte menneskelige oversettere. Den offisielle bruksanvisningen er den engelske versjonen. Eventuelle uoverensstemmelser eller forskjeller i oversettelsen er ikke bindende og har ingen juridisk virkning med hensyn til overholdelse eller håndhevelse. Hvis det oppstår spørsmål knyttet til nøyaktigheten av informasjonen i brukerhåndboken, henvises det til den engelske versjonen av innholdet, som er den offisielle versjonen.

Tekniske data

Parameter beskrivelse		Parameter verdi
Produktnavn		Airless malingssprøyte
Modell		MSW-HSPR-650	MSW-HSPR-650HW
Nominell spenning [V~] / Frekvens [Hz]		230/50
Nominell effekt [W]		650
Beskyttelsesklasse		I
Kapslingsgrad IP		IP44
Isolerende karakter		H
Driftssyklus		S2
Mål [bredde x dybde x høyde; mm].		365 x 350 x 415	400 x 420 x 1030
Vekt [kg]		7.45	11.8
Sprøytedysestørrelse [mm]	inkludert 0.43
	støttes 0.28-0.48
Strømningshastighet [L/min]		1.4
Maks trykk [bar]		200
Spraypistolslangelengde [m]		~7.5
Motoromdreiningshastighet [rpm]		13000

1. Generell beskrivelse

Bruksanvisningen er utformet for å hjelpe deg med sikker og problemfri bruk av apparatet. Produktet er designet og produsert i henhold til strenge tekniske retningslinjer, med bruk av toppmoderne teknologi og komponenter. I tillegg produseres den i samsvar med de strengeste kvalitetsstandardene.

IKKE BRUK APPARATET MED MINDRE DU HAR LEST OG FORSTÅTT DENNE BRUKSANVISNINGEN GRUNDIG.

For å forlenge apparatets levetid og sikre problemfri drift må det brukes i samsvar med denne bruksanvisningen og vedlikeholdes regelmessig. De tekniske dataene og spesifikasjonene i denne brukerhåndboken er oppdaterte. Produsenten forbeholder seg retten til å gjøre endringer i forbindelse med kvalitetsforbedringer. Enheten er utformet for å redusere risikoen for støyutslipp til et minimum, og tar hensyn til den teknologiske utviklingen og mulighetene for støyreduksjon.

Legende

CE	Produktet oppfyller de relevante sikkerhetsstandardene.
	Les instruksjonene før bruk.
	Produktet må resirkuleres.
	ADVARSEL! eller FORSIKTIG! eller HUSK! Gjelder for den aktuelle situasjonen.(generelt advarselsskilt)
	Bruk vernebriller.
	Bruk vernehansker.
	Bruk åndedrettsvern.
	Bruk verneklær.
	OBS! Advarsel om elektrisk støt!
	OBS! Brannfare - brennbare materialer!
	ADVARSEL! Giftige stoffer, fare for forgiftning!

OBS! Tegningene i denne håndboken er kun ment som illustrasjoner, og enkelte detaljer kan avvike fra det faktiske produktet.

2. Sikkerhet ved bruk

OBS! Les alle sikkerhetsinstruksjoner og alle bruksanvisninger. Unnlatelse av å følge advarslene og instruksjonene kan føre til elektrisk støt, brann og/eller alvorlige personskader eller dødsfall.

Begrepene "enhet" eller "produkt" brukes i advarslene og instruksjonene for å referere til:

Airless malingssprøyte

2.1. Elektrisk sikkerhet

a) Støpselet må passe til stikkontakten. Ikke modifiser støpselet på noen måte. Bruk av originale støpsler og tilhørende stikkontakter reduserer risikoen for elektrisk støt.
b) Unngå å berøre jordede elementer som rør, varmeovner, kjeler og kjøleskap. Det er økt risiko for elektrisk støt hvis den jordede enheten utsettes for regn, kommer i direkte kontakt med våte overflater eller brukes i fuktige omgivelser. Hvis det kommer vann inn i apparatet, øker risikoen for skade på apparatet og for elektrisk støt.
c) Bruk kabelen kun til det den er beregnet for. Bruk den aldri til å bære apparatet eller til å trekke støpselet ut av stikkontakten. Hold kabelen borte fra varmekilder, olje, skarpe kanter eller bevegelige deler. Skadede eller sammenfiltrede kabler øker risikoen for elektrisk støt.

d) Hvis du arbeider med apparatet utendørs, må du bruke en skjøteledning som er egnet for utendørs bruk. Bruk av en skjøteledning som er egnet for utendørs bruk reduserer risikoen for elektrisk støt.
e) Ikke bruk enheten hvis strømledningen er skadet eller viser tydelige tegn på slitasje. En skadet strømledning bør skiftes ut av en kvalifisert elektriker eller produsentens servicesenter.
f) OBS! LIVSFARE! Senk aldri apparatet ned i vann eller andre væsker under rengjøring.
g) Må ikke brukes i svært fuktige omgivelser eller i umiddelbar nærhet av vanntanker.
h) Før første gangs bruk, kontroller om hovedspenningstypen og strømmen samsvarer med de angitte dataene på typeskiltet.

2.2. Sikkerhet på arbeidsplassen

a) Sørg for at arbeidsplassen er ren og godt opplyst. En rotete eller dårlig opplyst arbeidsplass kan føre til ulykker. Prøv å tenke fremover, observer hva som skjer og bruk sunn fornuft når du arbeider med apparatet.
b) Ikke bruk enheten i eksplosjonsfarlige omgivelser, for eksempel i nærheten av brennbare væsker, gasser eller støv. Apparatet genererer gnister som kan antenne støv eller røyk.
c) Hvis du oppdager skader eller uregelmessig drift, må du straks slå av apparatet og rapportere det til en overordnet.
d) Hvis det er tvil om enhetens korrekte funksjon, kontakt produsentens støttetjeneste.
e) Kun produsentens servicepunkt kan reparere enheten. Ikke forsøk å reparere selvstendig!
f) Ved brann skal du bruke et brannslukningsapparat med pulver eller karbondioksid (CO2) (beregnet for bruk på strømførende elektrisk utstyr) for å slukke brannen.
g) Det er forbudt for barn og uvedkommende å oppholde seg på arbeidsplassen. En distraksjon kan føre til at du mister kontrollen over enheten.
h) Bruk apparatet i et godt ventilert rom.
i) Apparatet produserer støv og rusk under drift. Det er viktig å beskytte tilskuere mot skadevirkningene.
j) Trykkledningen må bare kobles til og fra når luftventilen er stengt.
k) Ikke rett trykkledningen mot deg selv eller mot andre mennesker eller dyr.
I) Når du starter enheten, må du øke lufttilførselen til enheten gradvis for å sikre at den fungerer som den skal. Hvis du oppdager unormal drift av enheten, må du umiddelbart koble den fra trykkluften og kontakte produsentens servicepunkt.

m) Kontroller regelmessig at sikkerhetsetikettene er i god stand. Hvis etikettene er uleselige, må de byttes ut.
n) Ta vare på denne håndboken for fremtidig bruk. Hvis dette apparatet gis videre til en tredjepart, må bruksanvisningen følge med.
o) Oppbevar emballasjedeler og små monteringsdeler på et sted som er utilgjengelig for barn.
p) Hold enheten borte fra barn og dyr.
q) Hvis dette apparatet brukes sammen med annet utstyr, skal de øvrige bruksanvisningene også følges.

Husk! Beskytt barn og andre tilskuere när du bruker apparatet.

2.3. Personlig sikkerhet

a) Ikke bruk apparatet når du er trøtt, syk eller påvirket av alkohol, narkotika eller medikamenter som kan påvirke evnen til å betjene apparatet i betydelig grad.
b) Apparatet må kun håndteres av personer som er i god fysisk form, som er i stand til å håndtere det, som har fått tilstrekkelig opplæring, som er kjent med denne bruksanvisningen og som er opplært i forhold til helse, miljø og sikkerhet på arbeidsplassen.
c) Bruk sunn fornuft og vær oppmerksom når du arbeider med apparatet. Midlertidig tap av konsentrasjon under bruk av apparatet kan føre til alvorlige personskader.
d) Bruk det personlige verneutstyret som kreves for å arbeide med enheten, som angitt i avsnitt 1 "Forklaring". Bruk av korrekt og godkjent personlig verneutstyr reduserer risikoen for personskader.
e) For å unngå at enheten slås på ved et uhell, må du kontrollere at bryteren er i AV-posisjon før du kobler den til en strømkilde.
f) Ikke overvurder evnene dine. Når du bruker enheten, må du holde balansen og være stabil til enhver tid. Dette sikrer bedre kontroll over enheten i uventede situasjoner.
g) Trykkluft kan forårsake alvorlige personskader.
h) Bruk øye-, øre- og åndedrettsvern.
i) Apparatet er ikke et leketøy. Barn må være under oppsyn for å sikre at de ikke leker med apparatet.
j) Det er forbudt å rette pistolen mot deg selv, andre mennesker eller dyr.

2.4. Sikker bruk av utstyret

a) Ikke overbelast enheten. Bruk riktig verktøy til den aktuelle oppgaven. En korrekt valgt enhet vil utføre oppgaven den er designet for på en bedre og sikrere måte.
b) Ikke bruk enheten hvis "ON/OFF"-bryteren ikke fungerer som den skal (ikke slår enheten på og av). Enheter som ikke kan slås av og på med PÅ/AV-bryteren er farlige, bør ikke brukes og må repareres.
c) Koble apparatet fra strømforsyningen før justering, rengjøring og vedlikehold påbegynnes. Et slikt forebyggende tiltak reduserer risikoen for utilsiktet aktivering.
d) Når apparatet ikke er i bruk, skal det oppbevares på et trygt sted, utilgjengelig for barn og personer som ikke er kjent med apparatet og som ikke har lest bruksanvisningen. Apparatet kan utgjøre en fare i hendene på uerfarne brukere.
e) Hold enheten i perfekt teknisk stand. Før hver bruk må du kontrollere at det ikke er generelle skader, spesielt at det ikke er sprekker i bevegelige deler eller elementer, og at det ikke er andre forhold som kan påvirke sikker bruk av enheten. Hvis du oppdager skader, må du levere enheten til reparasjon før bruk.
f) Oppbevar enheten utilgjengelig for barn.
g) Reparasjon eller vedlikehold av enheten må utføres av kvalifisert personell, og det må kun brukes originale reservedeler. Dette sikrer trygg bruk.
h) For å sikre at enheten fungerer som den skal, må du ikke fjerne de fabrikkmonterte beskyttelsene eller løsne skruene.
i) Ved transport og håndtering av enheten mellom lageret og bestemmelsesstedet må du følge de helse- og sikkerhetsprinsippene for manuell transport som gjelder i landet der enheten skal brukes.
j) Unngå situasjoner der enheten slutter å fungere under bruk på grunn av for stor belastning. Dette kan føre til overoppheting av drivelementene og skade på enheten.
k) Ikke ta på leddede deler eller tilbehør med mindre enheten er koblet fra strømkilden.
I) Apparatet må ikke flyttes, justeres eller roteres under arbeidet.
m) Ikke la apparatet være uten tilsyn når det er i bruk.
n) Rengjør enheten regelmessig for å unngå at det samler seg fastgrodd smuss.
o) Den spesifiserte vibrasjonsemisjonen ble målt ved hjelp av standard målemetoder. Vibrasjonsutslippene kan endres hvis enheten brukes i andre omgivelser.
p) Før hver bruk må du kontrollere at munnstykket er riktig montert i apparatet og at slangen er riktig festet og uskadet.
q) Apparatet må ikke bæres eller henges i trykkledningen.

r) Berør ikke bevegelige deler eller tilbehør med mindre enheten er koblet fra trykkluftforsyningen.
s) Hvis du oppdager en lekkasje fra apparatet eller slangene, må du umiddelbart koble fra trykklufttilførselen og utbedre feilen.
t) Ikke kjør enheten när den er tom.
u) Det er forbudt å gjøre inngrep i apparatets struktur for å endre dets parametere eller konstruksjon.
v) Hold produktet borte fra ild og varmekilder.
w) Ventilasjonsåpningene må ikke tildekkes!
x) MERK: Under drift blir enkelte deler av enheten svært varme – fare for skålding!
y) Ikke rett strømmen mot kilder til luft som blåser/sirkulerer.

OBS! Til tross for apparatets sikre utforming og beskyttelsesfunksjoner, og til tross for bruk av ekstra elementer som beskytter operatøren, er det fortsatt en liten risiko for ulykker eller skader ved bruk av apparatet. Vær på vakt og bruk sunn fornuft når du bruker enheten.

3. Retningslinjer for bruk

Produktet er designet for å sprøytemaling på store flater eller elementer på inn- eller utsiden og er ment å lette og fremskynde malingsarbeid, f.eks. ved konstruksjonsreparasjoner og etterarbeid.

FORSIKTIG: Enheten er ikke egnet for bruk med strukturmaling, primere eller asfaltforseglere som med væsker som reagerer med aluminiumsdeler av produktet (f.eks. klor).

Brukeren er ansvarlig for skader som oppstår som fölge av utilsiktet bruk av apparatet.

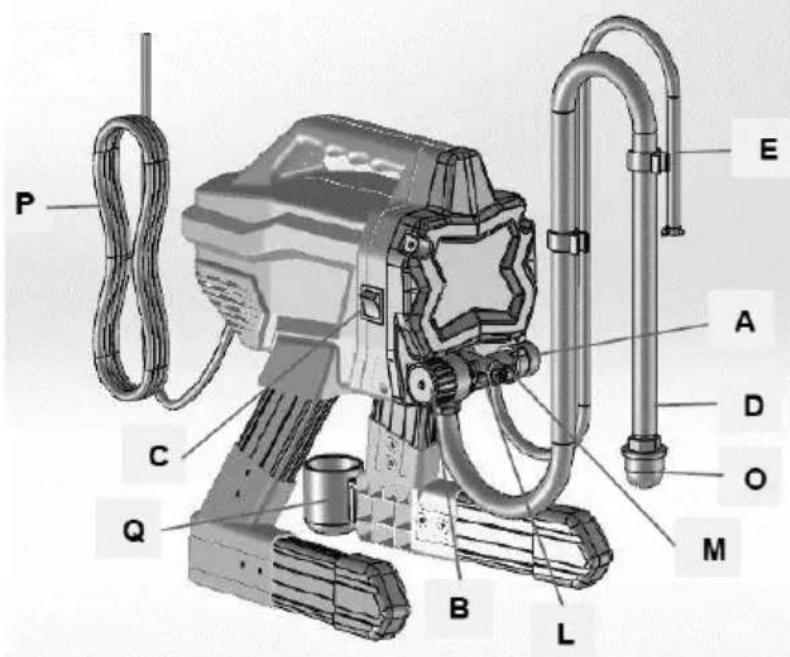

3.1. Beskrivelse av enheten

MSW-HSPR-650 vist (MSW-HSPR-650HW lignende)

A. Prime/sprayventil
B. Trykkontrollknapp
C. På / av bryter
D. Sugerør
E. Avløpsrør
F. Sprøytepistol
G. Vendbar sprøytespiss
H. Tipsbeskytter

I. Pistol avtrekkerlås

M. Pumpevæskeutløpskobling

N. Høytrykksslange

O. Sugefilter

P. Strømkabel

Q. Sugerør dryppkopp

R. Handlevogn (kun MSW-HSPR-650HW)

3.2. Klargjøring for bruk

PLASSERING AV APPARATET

Omgivelsestemperaturen må ikke overstige 40°C og den relative luftfuktigheten bør ikke overstige 85 %. Bruk bare apparatet i godt ventilerte områder. Ikke blokker luftutløpet til enheten. Hold enheten borte fra varme overflater. Apparatet skal alltid brukes når det er plassert på et jevnt, stabilt, rent, brannsikkert og tørt underlag, og det skal være utilgjengelig for barn og personer med begrensede mentale og sensoriske funksjoner. Ventilen/bryteren som deaktiverer trykklufttilførselen skal være umiddelbart tilgjengelig fra området der enheten brukes. Plasser enheten slik at du alltid har tilgang til støpselet. Strømledningen som er koblet til apparatet, må være forskriftsmessig jordet og stemme overens med de tekniske opplysningene på produktetiketten.

3.2.1 MONTERING AV APPARATET

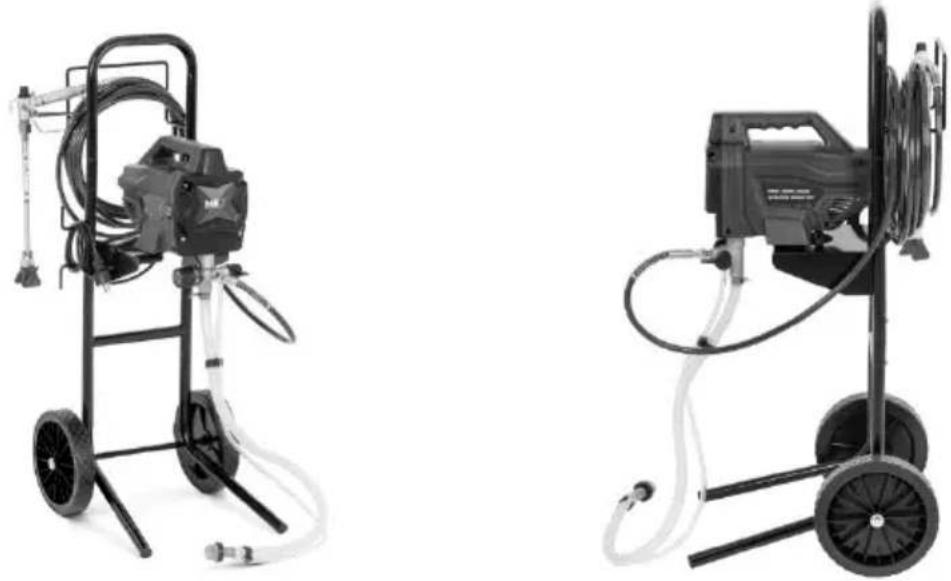

a) I MSW-HSPR-650HW setter du sammen vognen med maskinen først (som vist på bildene nedenfor):

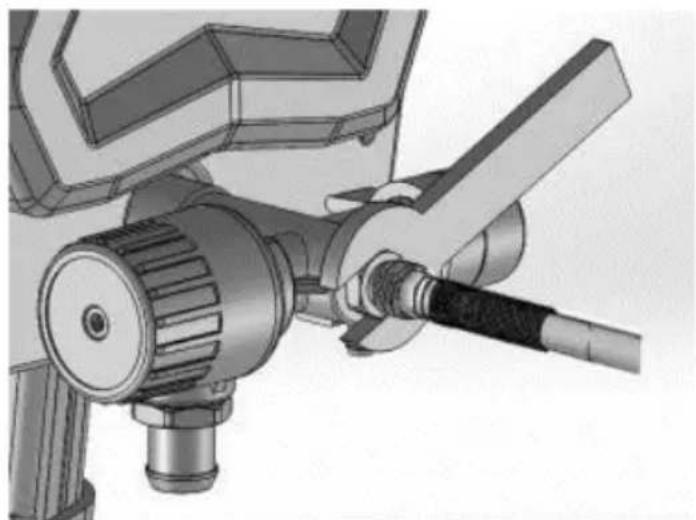

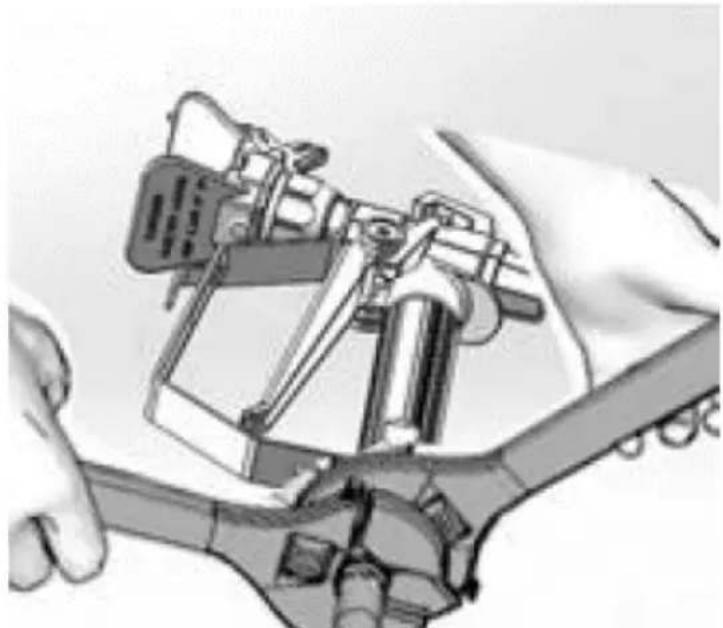

b) Koble luftløs slange til væskeutløpet. Bruk en skiftenøkkel for å stramme dem godt sammen:

c) Koble den andre enden av slangen til sprøytepistolen.
d) Bruk to nøkler for å stramme sikkert. Hvis slangen allerede er tilkoblet, lag sikker på at koblingene er tette:

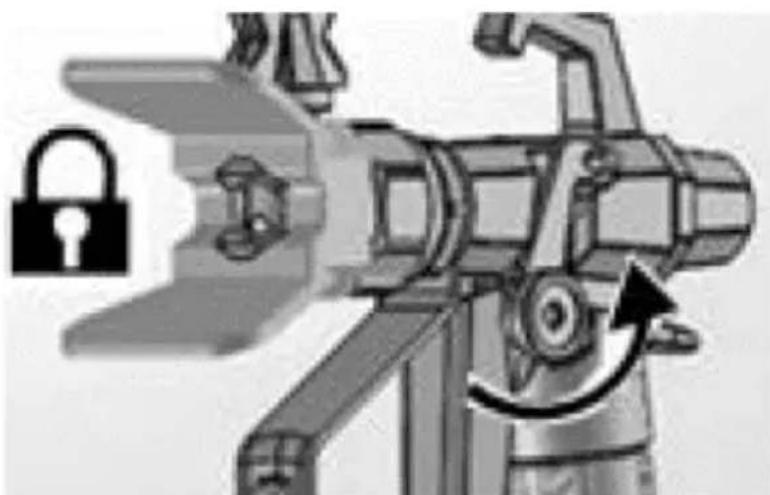

e) Aktiver utløserlås:

g) Vri trykkkontrollknappen helt til venstre (mot klokken) til laveste innstilling:

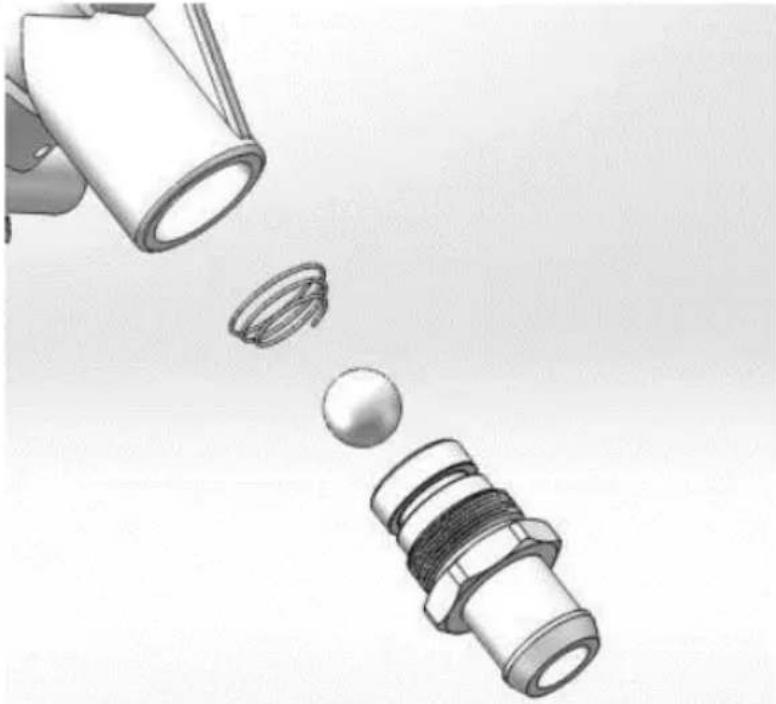

h) Etter langtidsoppbevaring, sjekk innløpssilen for tilstopping og rusk.

3.3. Bruk av enheten

3.3.1 Beskrivelse av enhetsdeler (se bildet med beskrivelse)

R ef. del	Navn Funksjon
A	Prime/sprayventil	• I PRIME-stilling leder væske til dreneringsrøret.• I SPRAY-posisjon leder trykksatt væske til maleslange.• Avlaster automatisk
B	Trykkontrollknapp	∅ker (med klokken) og minker (mot klokken) væsketrykk i pumpe, slange og sprøytepistol. For å velge funksjon, juster symbolet på trykkontrollknappen med innstillingsindikatoren.
C	På / av bryter	Slår sprøyten på eller av.
D	Sugerør	Trekker væske fra malingsspannet inn i pumpen.
E	Avløpsrør	Drenerer væske i systemet under priming og trykkavlastning.
F	Luftløs sprøytepistol	Dispenserer væske.
G	Vendbar spraytupp	• Forstøver væske som sprøytes, danner sprøytemønster og kontrollerer væskestrømmen i henhold til hullstørrelsen.• Omvendt posisjon frigjør tette spisser uten å måtte demonteres.
H	Tipsbeskytter	Reduserer risikoen for væskeinjeksjonsskade.
I	Pistol avtrekkerlås	Forhindrer utilsiktet utløsning av sprøytepistol.
J	Pistol væskeinntakskobling	Gjenget kopling for malingslange.
K	Pistolvæskefilter	Filtrerer væske som kommer inn i sprøytepistolen for å redusere tilstopping av spissen.
L	Pumpe	Pumper og setter væske under trykk og leverer den til malingslangen.
M	Pumpevæskeutløpskobling	Gjenget tilkobling for luftløs slange.
N	Luftløs slange	Transporterer høytrykksvæske fra pumpen til sprøytepistolen.
O	Sugefilter	Forhindrer at rusk kommer inn i pumpen.
P	Strømkabel	Kobles til strømkilden.
Q	Sugerør dryppkopp	Holder sugerøret under transport for å fange opp drypp.

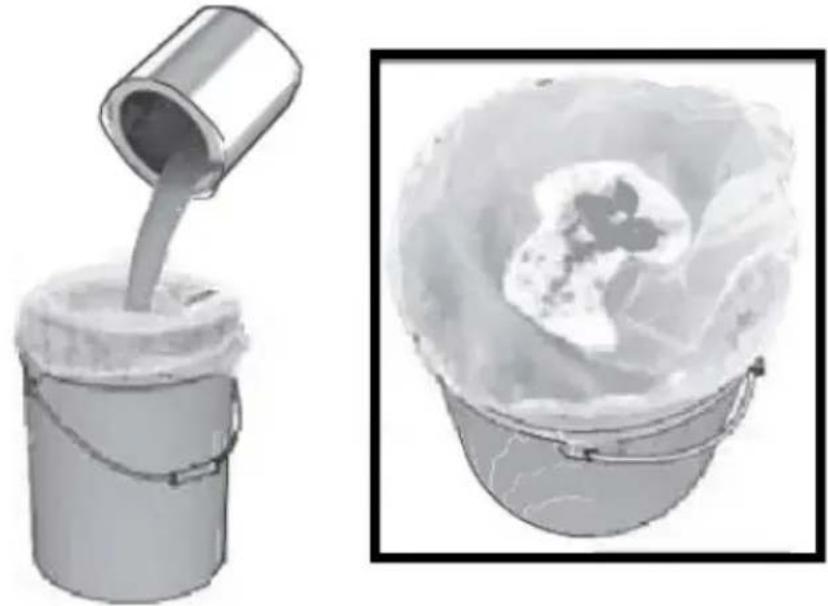

3.3.2 Siling av malingen

VIKTIG: Tidligere åpnet maling kan inneholde tørkede malingselementer eller annet rusk. For å unngå grunningsproblemer og spraytuppsko anbefales det å sile

malingen før bruk. Strekk en malingssil over et rent spann og hell malingen gjennom silen for å fange opp tørket maling og rusk før du sprayer:

VIKTIG: hvert pneumatisk utstyr forblir under trykk til trykket avlastes manuelt. Denne prosedyren bidrar til å forhindre alvorlig skade fra væske under trykk, for eksempel hudinjeksjon eller sprutvæske.

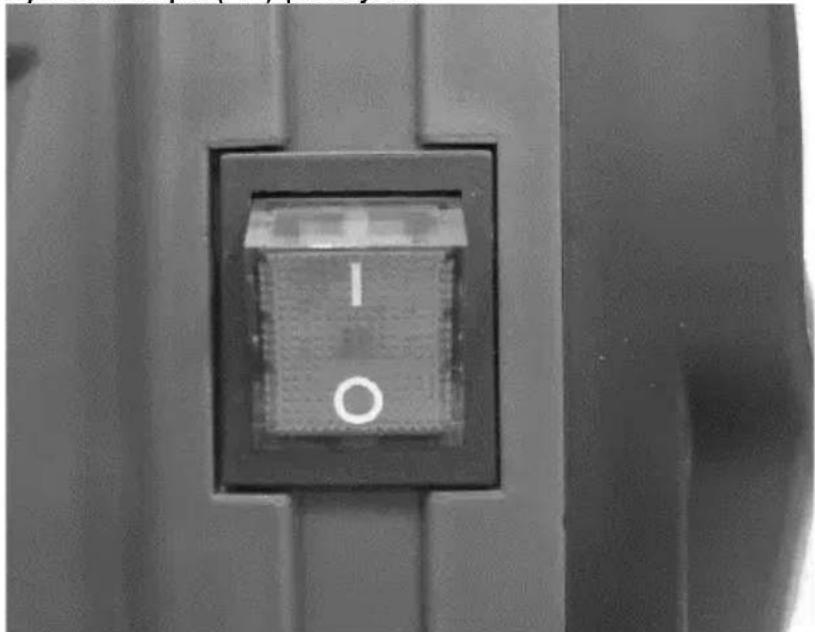

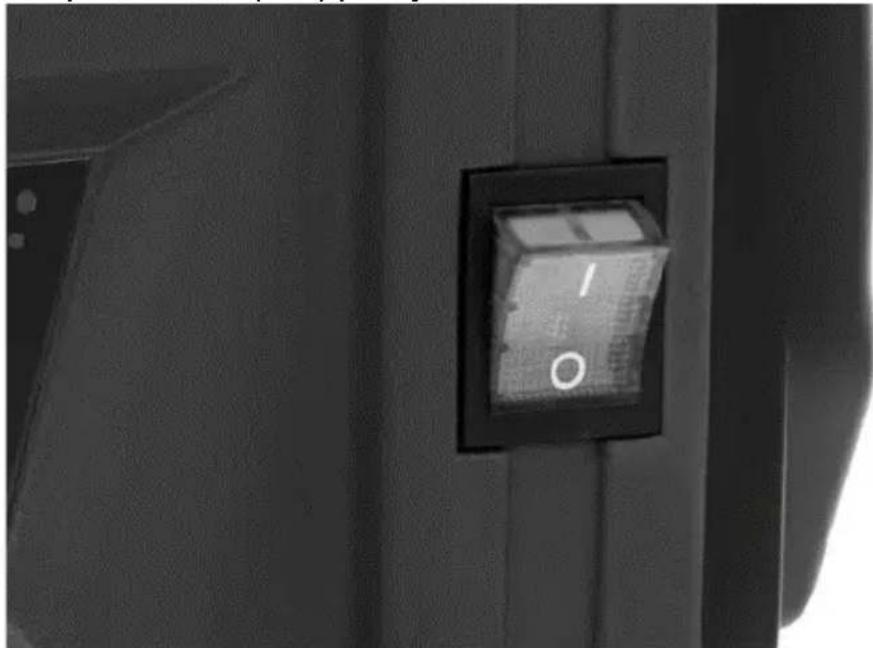

a) Sett PÅ/AV-bryteren til av ("O") posisjon:

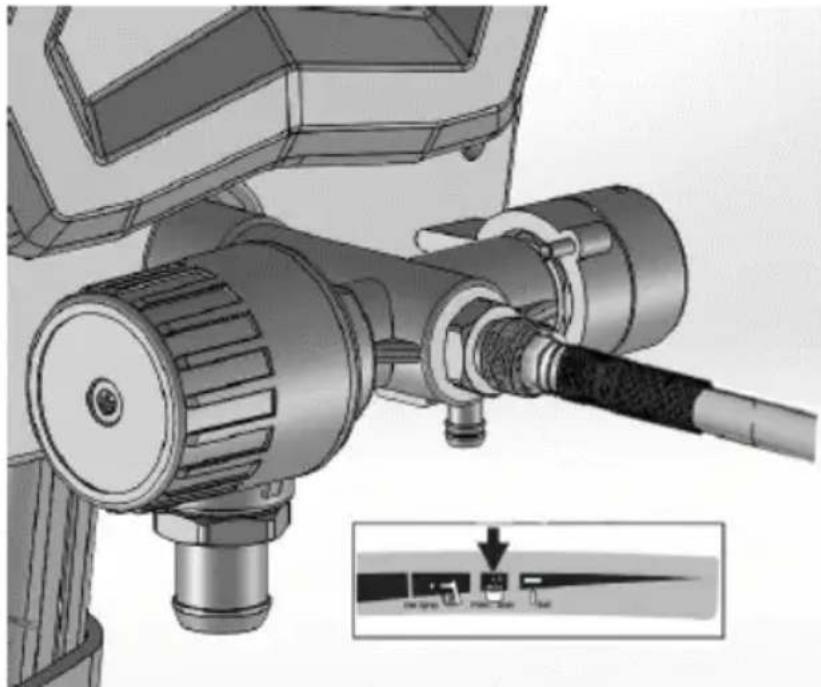

c) Still inn trykkontrollknappen til laveste innstilling:

d) Sett dreneringsslangen i en avfallsbeholder og vri Prime/Spray-ventilen i PRIME-posisjon (drenering) for å avlaste trykket:

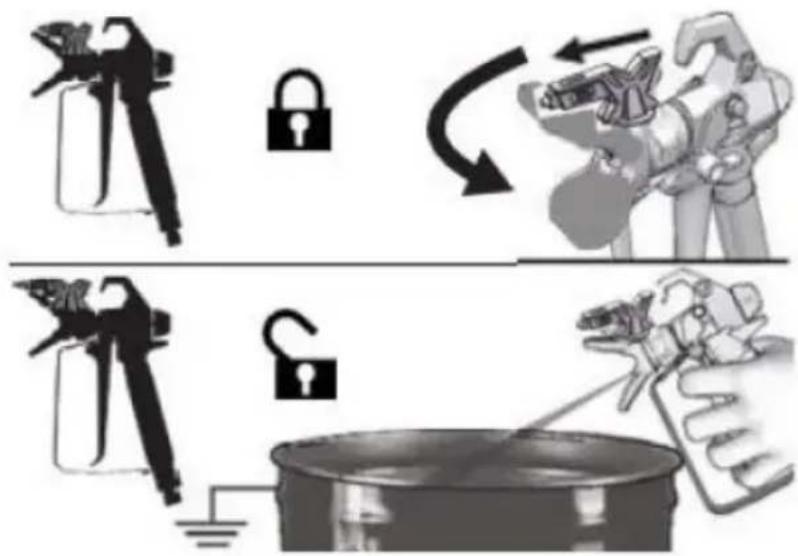

e) Hold pistolen fast inne i et spann og løsne avtrekkerlåsen og trekk i avtrekkeren for å avlaste trykket:

FORSIKTIG: denne maskinen kommer fra fabrikken med en liten mengde testmateriale i systemet. Det er viktig at du skyller dette materialet fra systemet før du bruker det for første gang. Se kapittelet "Kompatibilitet med rengjøringsvæsker" og "Statisk jording (oljebaserte materialer)."

a) Utfør trykkavlastningsprosedyre (beskrevet tidligere).
b) Sørg for at PÅ/AV-bryteren er av ("O").
c) Skille avløpsrøret (mindre) fra sugerøret (større).

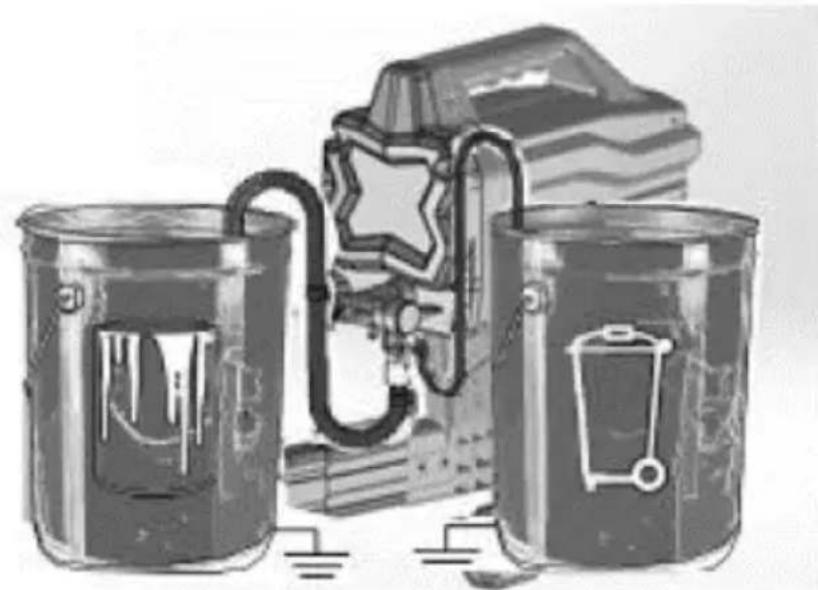

d) Plasser avløpsrøret i en avfallsbeholder.

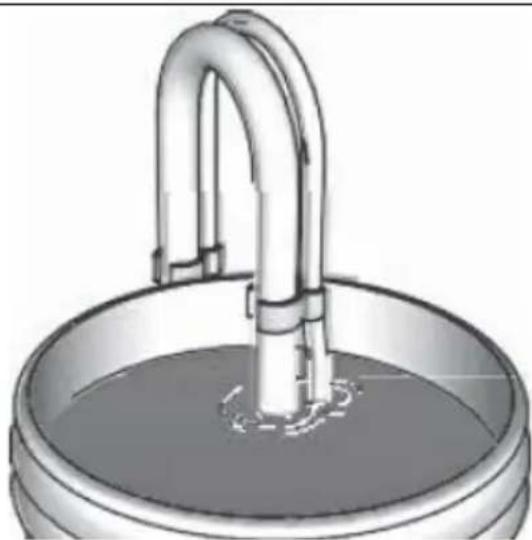

e) Senk sugerøret ned i et spann delvis fylt med vann eller spylevæske. Hvis du sprayer oljebaserte materialer, senk sugerøret ned i mineralsprit eller kompatibelt rengjøringsmiddel. Hvis du sprøyter vannbaserte materialer, senk sugerøret i vann:

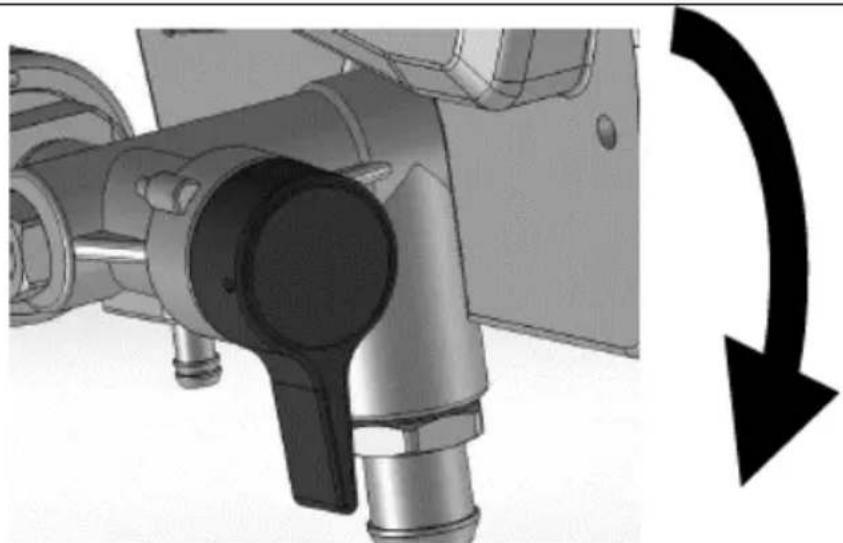

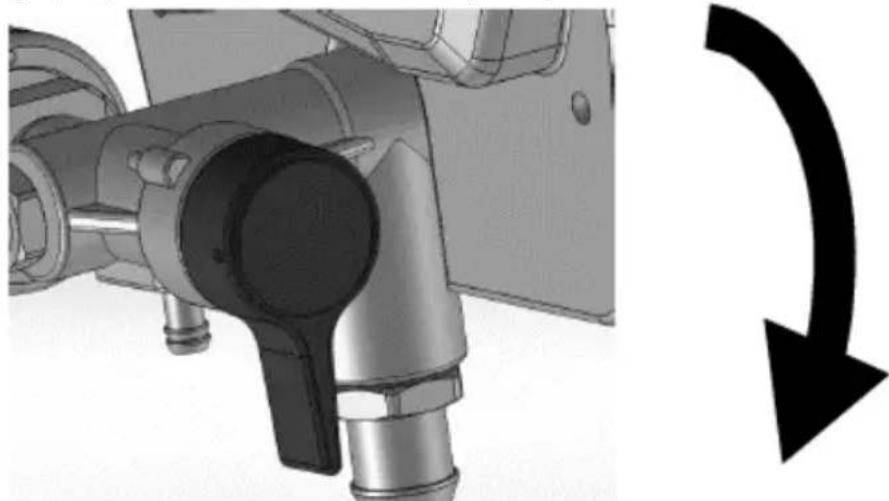

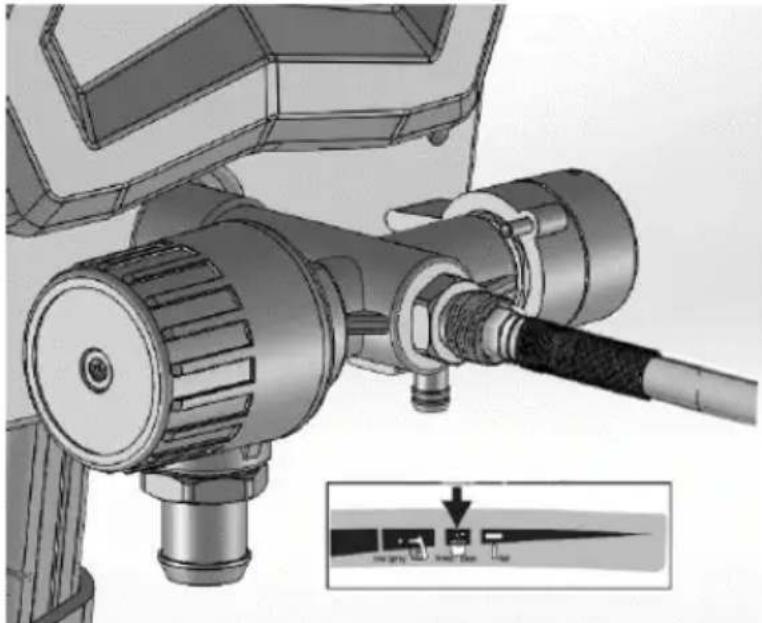

f) Drei Prime/Spray-ventilen ned til PRIME-posisjon:

i) Slå PÅ/AV-bryteren til på ("I") posisjon:

j) Når maskinen begynner å pumpe, vil skylleløsningsmiddel og luftbobler renses ut av systemet. La væske strømme ut av dreneringsrøret og inn i en avfallsbeholder i 30 til 60 sekunder.

k) Vri PÅ/AV-bryteren til av ("O") posisjon.

I) Inspiser for lekkasjer. Hvis det oppstår lekkasjer, utfør "Trykkavlastning"-prosedyren, stram deretter alle beslag og gjenta starten. Hvis det ikke er noen lekkasjer, fortsett med neste trinn.

3.3.4 Fylle pumpen

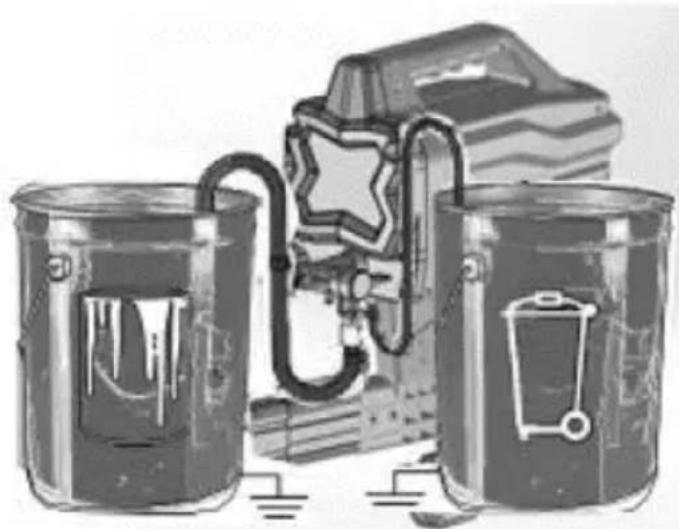

a) Flytt sugerøret til malingsspann og senk sugerøret ned i malingen:

b) Vri PÅ/AV-bryteren til på ("l") posisjon.
c) Vent til å se malingen komme ut av avløpsrøret.
d) Vri PÅ/AV-bryteren til av ("O") posisjon.

MERK: noen væsker kan fylles raskere når PÅ/AV-bryteren er slått av et øyeblikk, slik at pumpen kan bremse og stoppe. Slå bryteren på og av flere ganger om nødvendig.

3.3.5 Fylling av pistol og slange

a) Flytt sugerøret til malingsspann og dykk sugerøret i maling. Hold pistolen mot avfallsspann. Pek pistolen inn i avfallsspann:

• Koble ut avtrekkerlåsen.
• Trekk og hold pistolavtrekkeren.

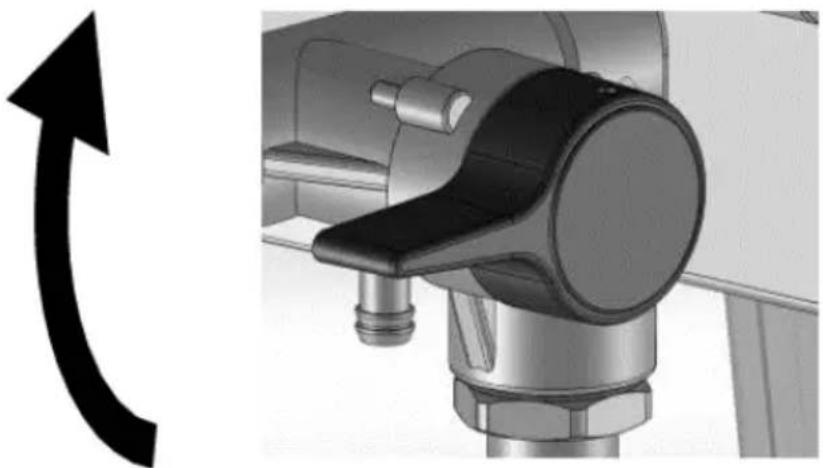

  • Vri påfyllings-/sprayventilen horisontalt til SPRAY-posisjon.
  • Vri PÅ/AV-bryteren til på ("I") posisjon.

A B C D

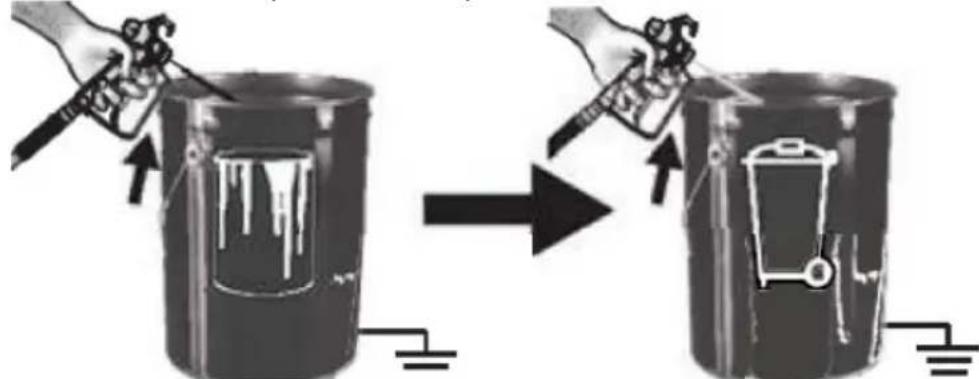

b) Trekk pistolen inn i avfallsspann til det bare kommer maling ut av pistolen.
c) Slipp avtrekkeren. Aktiver avtrekkerlåsen.

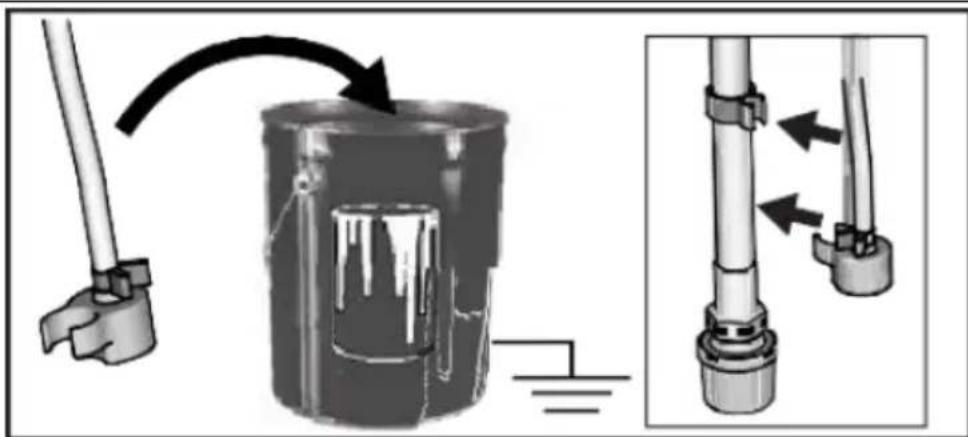

d) Overfør avløpsrøret til malingsspann og klem til sugerøret:

MERK: Når motoren stopper, er maskinen klar til å spraymale. Hvis motoren fortsetter å gå, er ikke maskinen primet ordentlig. Gjenta prosedyrene "Fylle pumpen" og "Fylle pistolen og slangen".

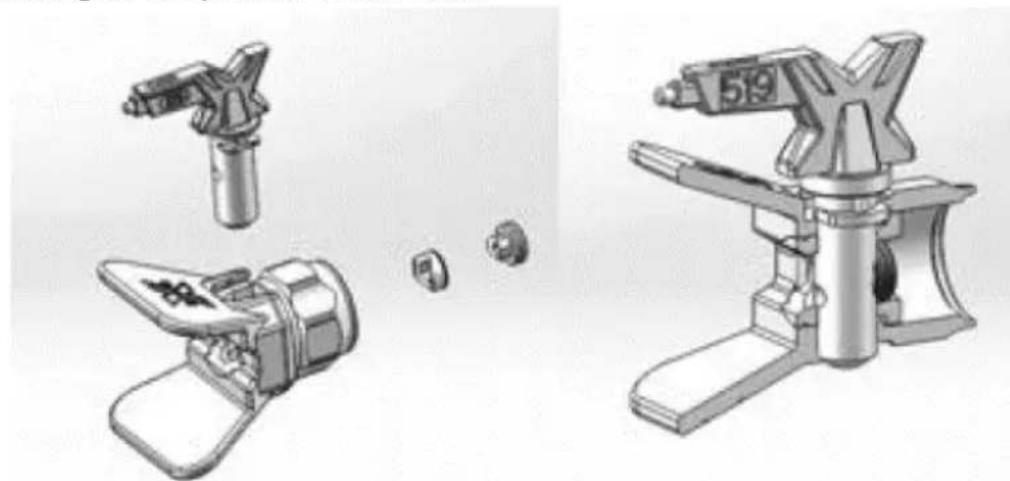

3.3.6 Installasjon av sprøytedyser

MERK: For å forhindre lekkasjer fra sprøytespissen, sørg for at dysen og dysebeskyttelsen er riktig installert.

a) Utfør "Trykkavlastning" prosedyre.

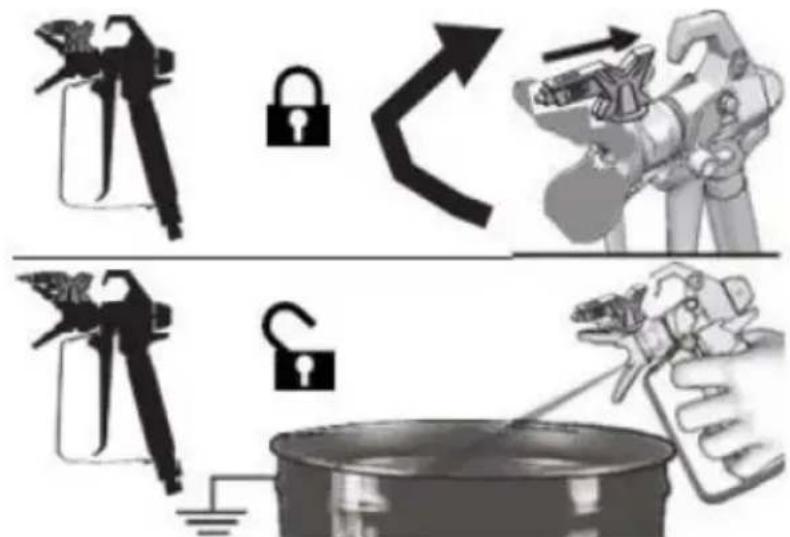

b) Aktiver avtrekkerläsen.

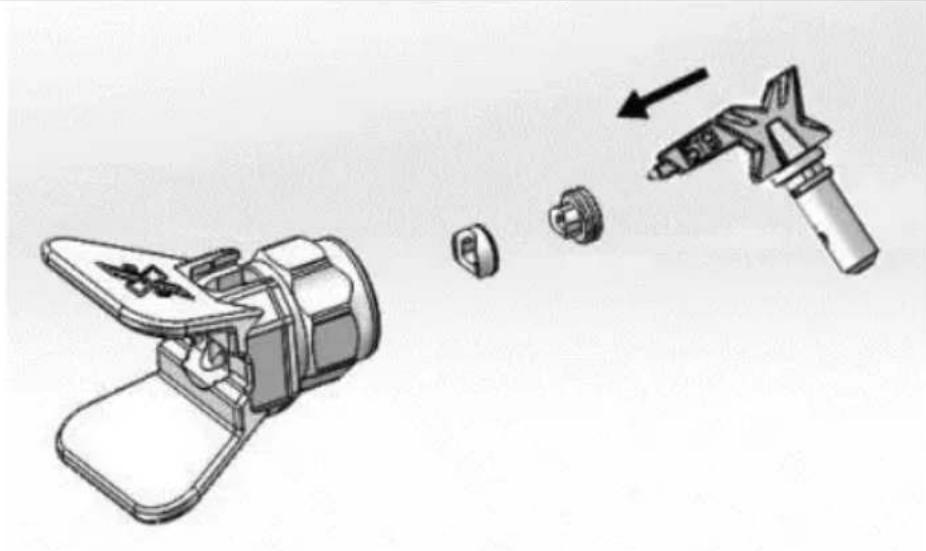

c) Kontroller at sprøytedysen og dysebeskyttelsesdelene er riktig montert i rekkefølgen vist på bildet nedenfor:

- Bruk en sprøytespiss for å justere pakningen og tetningen i dysebeskyttelsen:

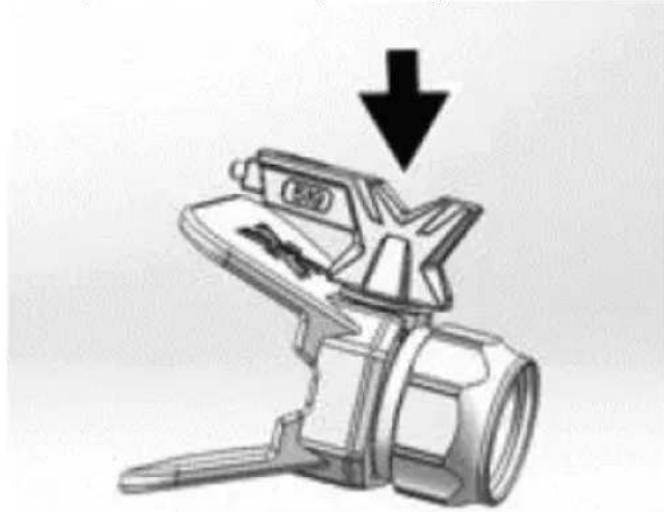

- Sprøytedysen må skyves helt inn i dysebeskyttelsen:

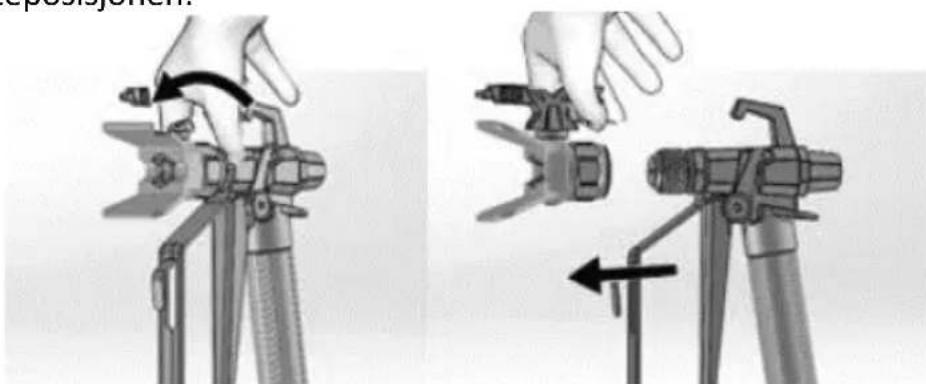

- Vri det pilformede håndtaket på sprøytespissen fremover til sprøyteposisjonen:

d) Skru sprøytespissen og dysebeskyttelsen på pistolen og stram dem.

3.3.7 Justering av trykk

Trykkkontrollknappen gir mulighet for uendelig trykkjustering. For å redusere overspray- og malingsavfall anbefales det å alltid starte med

den laveste trykkinnstillingen og deretter (om nødvendig) øke den til minimum innstillingsresultat som tilfredsstiller behovene:

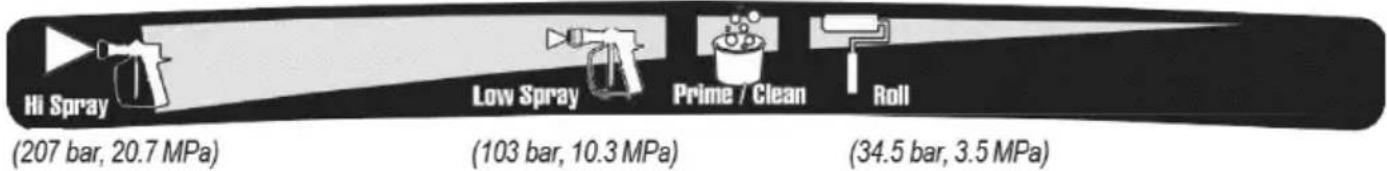

Hi Spray (207 bar, 20.7 MPa) Low Spray (103 bar, 10.3 MPa) Prime / Clean Roll (34.5 bar, 3.5 MPa)

For å velge riktig funksjon, retter du inn symbolet på trykkreguleringsknappen med innstillingsindikatoren på sprøyten.

3.3.8 Spissen og trykkvalg

	Belegg
	Interiør flekker/interiør & ytre rydder	Ytre faste flekker	Primere	Interiør lateks maling	Utvendig lateks maling
Sprøytetrykk→	Lav	Høy	Høy	Høy	Høy
Spissen (hull) størrelse↓
0,28 mm(0,011 tommer)	X
0,33 mm(0,013 tommer)	X X X X
0,38 mm(0,015 tommer)	X X X X
0,43 mm(0,017 tommer)	X X X
0,48 mm(0,019 tommer)	X

• Den medfølgende spissen er for bruk i de fleste malingssprøytingsapplikasjoner, men som med spraytid slites spissen sakte og hullet forstørres. Hvis du starter med en tupphullstørrelse som er mindre enn maksimum, vil det tillate å sprøyte innenfor den nominelle strømningskapasiteten til sprøyten.

• Bruk større spisshullstørrelser med tykkere belegg og mindre spisshullstørrelser med tynnere belegg.

• Spissene slites ved bruk og trenger periodisk utskifting.

• Spissens hullstørrelse styrer strømningshastigheten – mengden maling som kommer ut av pistolen.

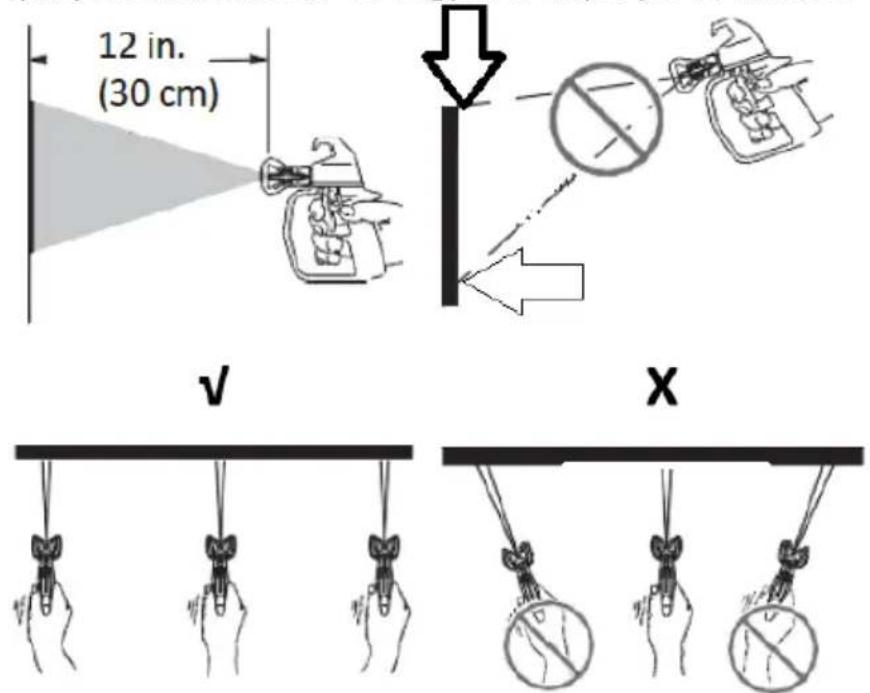

3.3.9 Sprøyteteknikker

Bruk et stykke skrappapp for å øve på disse grunnleggende sprøyteteknikkene før du begynner å sprøyte overflaten.

Trekk i avtrekkeren etter å ha startet slaget og slipp avtrekkeren før slutten av slaget. Sprøytepistolen må være i bevegelse når avtrekkeren trykkes inn og slippes:

3.3.11 Sikter pistolen

Sikt midten av sprøytingen av pistolen mot den nedre kanten av forrige slag, og overlapp hvert slag med det halve:

3.3.12 Spraymønsterkvalitet

Et korrekt sprøytemønster fordeles jevnt når det treffer overflaten.

- Sprayen skal forstøves (jevnt fordelt, ingen hull i kantene):

X – trykk for lavt, haler og hull i kanter oppstår.

V - riktig sprøytemønster.

Hvis haler vedvarer ved sprøyting ved høyeste sprøytetrykk:

3.3.13 Fjerning av tresko i sprøytespissen

I tilfelle når partiklene eller rusk tetter til sprøytespissen, er denne maskinen utformet med en vendbar spraytupp som raskt og enkelt fjerner partiklene uten å måtte demontere sprøyten.

Se avsnittet "Syn malingen" for ytterligere informasjon.

a) Aktiver avtrekkerlåsen. Roter sprøytespissen for å fjerne tilstopping. Koble ut avtrekkerlåsen. Trekk av sprøytepistolen ved avfallsområdet for å fjerne tilstopping:

MERK: hvis sprøytespissen er vanskelig å rotere når den dreies til posisjonen for oppheving av tilstopping, utfør "Trykkavlastning" prosedyre, og vri påfyllings-/sprayventilen til sprøyteposisjon og gjenta trinn a).

b) Aktiver avtrekkerlåsen. Roter sprøytespissen tilbake til sprøyteposisjon. Koble ut avtrekkerlåsen og fortsett å sprøyte:

3.4. Rengjøring og vedlikehold

a) Rengjør pumpen/slangen/sprøytepistolen/spraytuppen grundig hver dag när du er ferdig med malejobben.

c) Trekk ut støpselet og la apparatet avkjøles helt før hver rengjøring, justering eller utskifting av tilbehør, eller hvis apparatet ikke er i bruk.

- Vent til de roterende elementene stopper.

d) Bruk kun ikke-etsende rengjøringsmidler til å rengjøre overflaten.

e) Etter rengjøring må alle deler av apparatet tørkes helt før det tas i bruk igjen.

f) Oppbevar enheten på et tørt og kjølig sted, uten fuktighet og direkte sollys.

h) Ikke la vann trenge inn i apparatet gjennom ventilasjonsåpningene i apparathuset.

i) Rengjør ventilasjonsåpningene med en børste og trykkluft.

j) Enheten må inspiseres regelmessig for å kontrollere den tekniske effektiviteten og oppdage eventuelle skader.

k) Inspiser motorens dekselåpninger for blokkering før hver arbeidsstart.

I) Inspiser eller rengjør filteret, væskeinntakssilen og pistolfilteret før hvert arbeid starter.

m) Sjekk slangen for skade hver gang du sprayer. Ikke forsøk å reparere slangen hvis slangekappen eller koblingene er skadet. Ikke bruk slanger som er kortere enn ca. 7,5 m.

n) Bruk en myk klut til rengjøring.

o) Ikke bruk skarpe gjenstander og/eller metallgjenstander til rengjøring (f.eks. stålbørste eller metallspatel), da disse kan skade apparatets overflatemateriale.
p) Sprøytespisser kan kreve utskifting etter 57 liter eller kan vare til og med 227 liter, avhengig av malingens slipeevne.

3.4.1 Rengjøring med spann

For kortsiktige nedleggelsesperioder (over natten til 2 dager) se "Korttidslagring" i andre avsnitt. Se avsnittene "Rengjøringsvæskekompatibilitet" for informasjon om spyle-/rengjøringsvæsker og "Statisk jording (oljebaserte materialer)"-instruksjoner.

a) Utfør "Trykkaylastning" prosedvre.

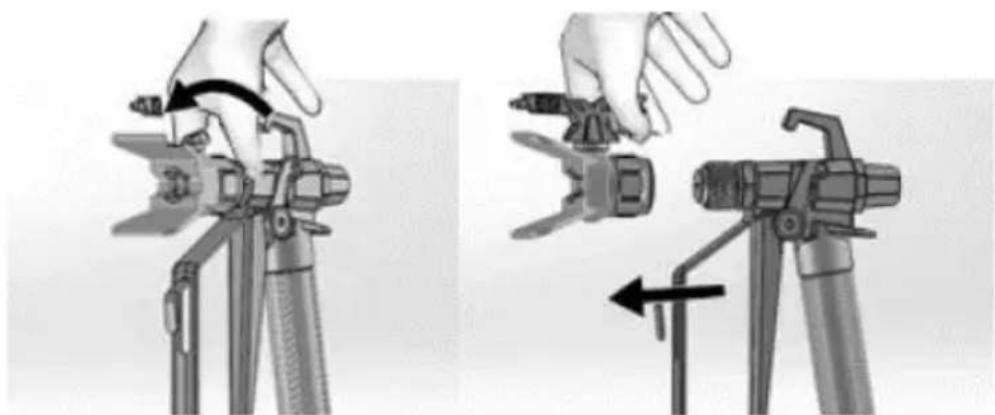

b) Fjern sprøytedysen og dysebeskyttelsen fra pistolen og plasser den i avfallsspann:

g) Drei trykkkontrollknappen mot klokken til Prime/Clean-innstillingen:

i) Vri PÅ/AV-bryteren til på ("I") posisjon.

k) Vri PÅ/AV-bryteren til av ("O") posisjon.

MERK: neste trinn er å returnere maling i slangen til malingsspann. For eksempel rommer en 7,5 m slange ca. 0,5 liter maling.

I) For å gjenopprette maling i slangen, pek pistolen inn i malingsspann mens du holder pistolen godt mot spannet.

• Koble ut avtrekkerläsen.
- Trekk og hold pistolavtrekkeren.
• Vri påfyllings-/sprayventilen horisontalt til SPRAY-posisjon.

• Vri PÅ/AV-bryteren til på ("I") posisjon.

- Fortsett å holde pistolavtrekkeren til du ser at maling fortynnet med spylevæske begynner å komme ut av pistolen.

A B C D

m) Mens du fortsetter å utløse pistolen, flytter du pistolen raskt for å omdirigere sprayen til avfallsbeholderen. Fortsett å trekke pistolen inn i avfallsbeholderen til skyllevæsken som dispenseres fra pistolen er relativt klar.

n) Vri trykkkontrollknappen til laveste innstilling.
o) Slutt å utløse pistolen. Aktiver avtrekkerläsen.
p) Drei Prime/Spray-ventilen ned til PRIME-posisjon.
q) Vri PÅ/AV-bryteren til av ("O") posisjon.

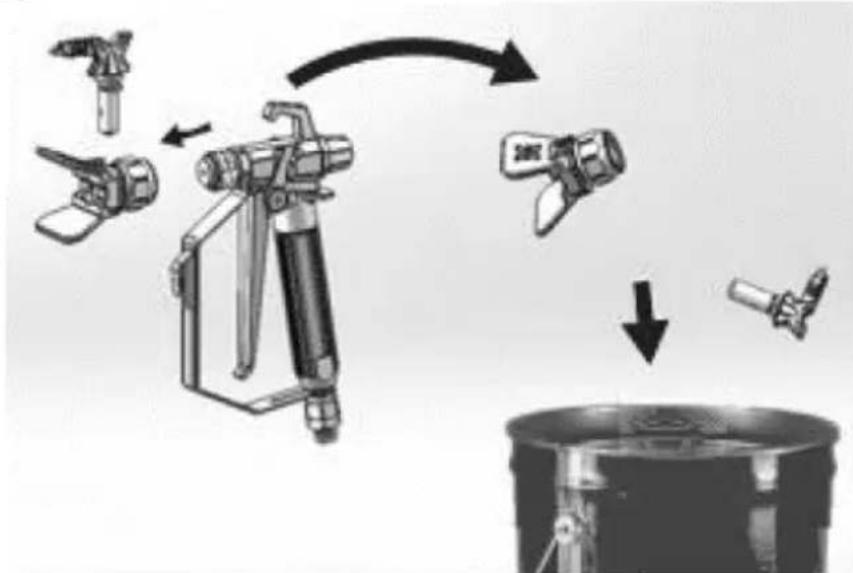

3.4.2 Rengjøring av pistolen

b) Fjern spraytuppen og dysebeskyttelsen og rengjør med vann eller skyllevæske og en børste.

a) Utfør "Trykkavlastning" prosedyre.

b) La sugerør og avløpsrør ligge i malingsspann:

f) Fjern spissen og beskyttelsen og rengjør dem med vann eller skyllevæske og en børste.

3.4.4 Langtidslagring (mer enn 2 dager)

Pumpevæskepanser beskytter sprøyten mot frying og korrosjon.

• Før du oppbevarer sprøyten, sørg for at alt vann er tappet ut av den.
• Ikke la vann fryse i sprøyten.
• Ikke oppbevar sprøyten under trykk.
• Oppbevar maskinen innendørs.

a) Utfør "Trykkavlastning" prosedyre.

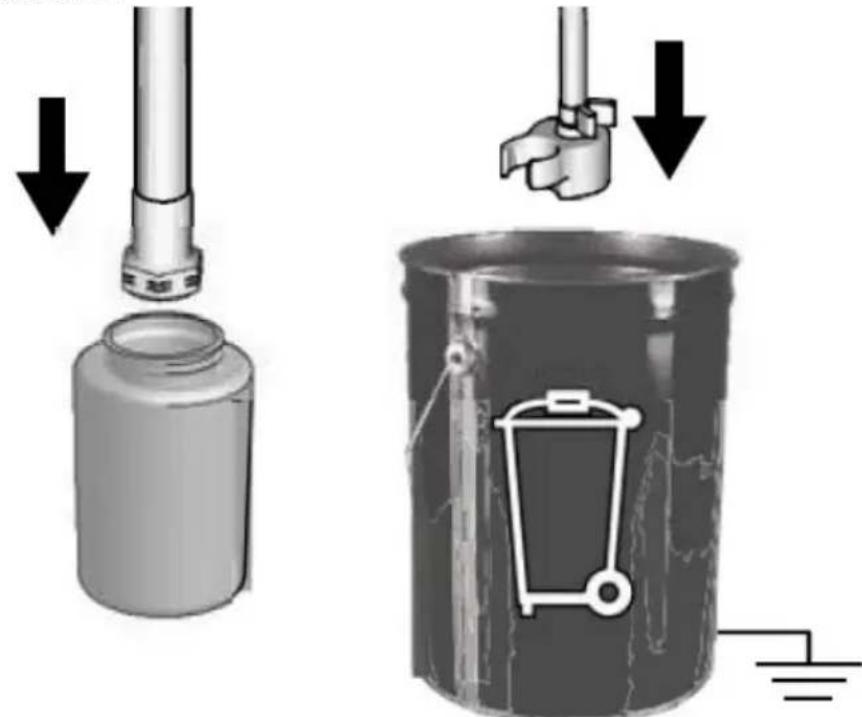

b) Plasser sugeslangen i pumpens lagringsvæskeflaske og dreneringsslangen i avfallsbeholderen.

c) Drei Prime/Spray-ventilen ned til PRIME-posisjon:

d) Vri PÅ/AV-bryteren til på ("I") posisjon.

e) Vri trykkkontrollknappen med klokken til maskinen slår seg på og begynner å pumpe.
f) Når lagringsvæske kommer ut av dreneringsrøret (5-10 sekunder), skru PÅ/AV-bryteren til av ("O") posisjon.
g) Vri påfyllings-/sprayventilen horizontal til SPRAY-posisjon for å holde lagringsvæske i sprøyten under lagring:

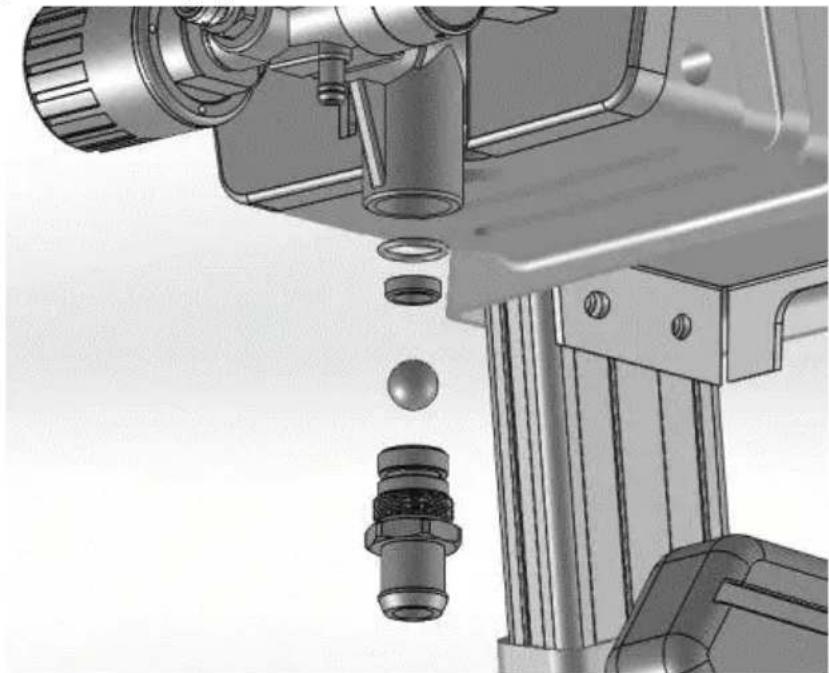

3.4.6 Fjerning og installasjon av innløpsventil

Hvis innløpsventilen er tilstoppet eller sitter fast, fjern ventilenheten og rengjør den grundig eller skift den ut.

a) Fjern sugerøret eller beholderen fra sprøyten.
b) Løsne innløpsventilen og fjern den:

FORSIKTIG: ikke løs kulene og fjæren inne i innløpsventilen. Den kan falle ut når innløpsventilen fjernes. Pumpen vil ikke prime uten kule og fjær.

c) Rengjør eventuelt rusk og tørket maling fra hulrommet og erstatt kulen med fjær. Stram pumpens innløpsventil med riktig verktøy på rammen.
d) Vær oppmerksom på den koniske fjærretningen når du installerer kulen og den koniske fjæren:

3.4.7 Kompatibilitet med rengjøringsvæsker

• Når du sprøyter vannbaserte materialer, skyll systemet grundig med vann.
• Når du sprøyter oljebaserte materialer, skyll systemet grundig med mineralsprit eller kompatibelt, oljebasert skyllemiddel.
• For å spraye vannbaserte materialer etter spraying av oljebaserte materialer, skyll først systemet grundig med vann. Vannet som strømmer ut av avløpsrøret bør være klart og løsemiddelfritt før du begynner å sprøyte det vannbaserte materialet.
• For å spraye oljebaserte materialer etter spraying av vannbaserte materialer, skyll først systemet grundig med mineralsprit eller et kompatibelt oljebasert skyllemiddel. Løsemidlet som strømmer ut av avløpsrøret skal ikke inneholde vann. Følg alltid instruksjonene for statisk jording (oljebaserte materialer) ved spyling med løsemidler.
• For å unngå at væske spruter tilbake på huden din eller i øynene, sikt alltid pistolen mot innsiden av spannet.

KASSERING AV BRUKTE ENHETER

Apparatet må ikke kastes i det kommunale avfallssystemet. Lever den til et gjenvinnings- og innsamlingssted for elektriske apparater. Kontroller symbolet på produktet, bruksanvisningen og emballasjen. Plasten som brukes til å konstruere enheten, kan resirkuleres i henhold til merkingen. Når du velger å resirkulere, gir du et viktig bidrag til å beskytte miljøet.

Kontakt lokale myndigheter for informasjon om ditt lokale gjenvinningsanlegg.

PROBLEML∅SNING

Problem	Mulig årsak	Løsning
Motoren går ikke: (kontroller om maskinen er koblet til, og PÅ/AV-bryteren er på)	Trykkregulering er innstilt ved null trykk.	Vri trykkkontrollknappen med klokken for å øke trykkinnstillingen.
	Stikkontakt gir ikke strøm.	Testuttak med kjent fungerende enhet.Tilbakestill strømbryteren eller bytt sikring.Finn et arbeidssted.Tilbakestill bygningens strømbryter eller bytt sikring.
	Skjøteledningen er skadet.	Bytt skjøteledning.
	Maskinens elektriske ledning er skadet.	Se etter ødelagt isolasjon eller ledninger. Bytt ut

NO

		strømledningen hvis den er skadet.
	Pumpen er grepet (maling har stivnet i pumpen eller vann er frosset i pumpen.)	Slå PÅ/AV-bryteren av og trekk sprøyten ut av stikkontakten.Hvis frossen, IKKE prøv å starte Maskinen til den er helt tint, ellers kan den skade motoren, kontrollkortet og/eller drivverket.Plasser maskinen i et varmt område i flere timer. Sjekk om pumpen beveger seg fritt ved å fjerne dekselet og den roterende viften.Hvis ikke frosset, sjekk for herdet maling i pumpe.Hvis motoren ikke går med pumpen fjernet, kontakt produsentens kundeservice.
	Motor eller kontrollkort er skadet.	Kontakt produsentens kundeservice.
Maskinen går, men pumpen gjør det ikke prime eller mister prime mens den er i bruk.(Pumpen går rundt, men pumper ikke male eller bygge trykk.)	Innløpsventilens kontrollkule sitter fast.	Trykk på Push Prime-knappen for å løsne kulen slik at pumpen kan fylles skikkelig.
	Spray-/sprayventilen er i SPRAY-posisjon.	Vri Prime/Spray-ventilen ned til PRIME-posisjon til maling kommer ut av dreneringsrøret. Pumpen er nå primet.
	Pumpen ble ikke fylt med spylevæske. (Tykke væsker kan ikke fylles hvis ikke Først primet med	Fjern sugerøret fra malingen. Fyll pumpen med olje eller vannbasert spylevæske.

		og stoppe. Slå PÅ/AV-bryteren på og av flere ganger om nødvendig.
	Innløpsventilens kontrollkule eller sete er skitten.	Fjern innløpskoblingen.Rengjør eller bytt ut kulen og setet.
	Sugerøret lekker.	Inspiser sugerørtilkoblingen for sprekker eller vakuumlekkasjer.
	Utløpsventilens kontrollkule sitter fast.	Skru ut utløpsventilen, fjern og rengjør enheten.
	Spray-/sprayventilen er slitt eller blokkert med rusk.	Ta med sprøyten til et autorisert servicesenter.
Pumpen er grunnet, men kan ikke oppnå et godt sprøytemønster.	Sprøytedysen kan være delvis tilstoppet.	Klar spraytupp.
	Vendbar sprøytespiss er i UNCLOG-posisjon.	Roter det pilformede håndtaket på sprøytedysen slik at det peker fremover til SPRAY-posisjon.
	Rester i maling.	Sil malingen.
	Trykket er satt for lavt.	Juster innstillingsindikatoren for trykkontrollknappen til ønsket sprayinnstilling.
	Spraypistolens væskefilter er tilstoppet.	Rengjør eller bytt ut pistolvæskefilteret.
	Den valgte sprøytedysen er for stor for sprøytens kapasitet.	Bytt spissen.
	Sprøytespissen er slitt utover sprøytens evne.	Bytt spissen.
	Sprøytedysepakning og tetning slitt eller mangler.	Bytt pakning og tetning.
	Innløpssilen er tilstoppet eller sugerøret er ikke nedsenket i maling.	Fjern rusk fra innløpssilen og sørg for at sugerøret er nedsenket i maling.
	Skjøteledningen er for lang eller ikke tung nok.	Bytt skjøteledning.
	Innløpspumpeventil eller utløpspumpeventil er slitt eller tilstoppet med rusk.	Se etter slitt eller forurenset innløpventil eller utløpsventil.- Prime sprøyte med maling- Avtrekk pistolen et øyeblikk- Når avtrekkeren slippes, skal pumpen sykle et øyeblikk og stoppe- Hvis pumpen fortsetter å syklus, kan pumpeventilene være slitte eller forurenset med rusk- Rengjør og installer ventiler igjen.
	Materialet er for tykt.	Tynt materiale. Følg produsentens anbefalinger.
	Airless-slangen er for lang (hvis ekstra seksjon ble lagt til).	Fjern delen av luftløs slange.
Sprøytepistolen sluttet å sprøyte mens avtrekkeren trekkes inn.	Sprøytedysen er tett.	Klar spraytupp.
	Maskin mistet prime.	Se feilsøkingsdelen "Maskin går, men pumpen fyller ikke eller mister fylling mens den er i bruk."
Når maling sprayes, renner den ned veggen eller henger.	Materialet blir for tykt.	Flytt pistolen raskere.
		Velg en sprøytespiss med mindre hullstørrelse.
		Velg s sprøytespiss med bredere vifte.
		Sørg for at pistolen er langt nok fra overflaten.
Når maling sprayes, er dekning utilstrekkelig.	Materialet blir for tynt.	Flytt pistolen langsommere.
		Velg en sprøytespiss med større hullstørrelse.
		Velg en sprøytespiss med smalere vifte.
		Sørg for at pistolen er nær nok til overflaten.
Viftemønsteret varierer dramatisk mens sprøyting.	Trykkkontrollbryteren er slitt og forårsaker for stor trykkvariasjon.	Ta sprøyten til autorisert service Senter.
Kan ikke utløse sprøytepistolen.	Spraypistolens avtrekkerlås er aktivert.	Drei avtrekkerlåsen for å koble ut avtrekkerlåsen.
Maling kommer	Trykkkontrollbryteren er	Ta maskinen til en autorisert

NO

ut av trykk kontrollbryter.	slitt.	service Senter.
Maling lekker gjennom avløpsrøret.	Maskinen har overtrykk.	Ta med maskinen til et autorisert servicesenter.
Maling lekker ned utenfor pumpen.	Pumpepakningene er slitt.	Skift pumpepakninger.
Motoren er varm og går av og til.Motor slår seg automatisk av pga overdreven varme. Skader kan oppstå hvis årsaken ikke rettes.	Ventilasjonshullene i kabinettet er tettet eller sprøyten er dekket.	Hold ventilasjonshull fri for hindringer og overspray og hold sprøyten åpen å lufte.
	Skjøteledningen er for lang eller ikke tung nok.	Bytt skjøteledning.
	Uregulert elektrisk generator som brukes har for høy spenning.	Bruk elektrisk generator med riktig spenningsregulator.
	Motor må skiftes.	Ta maskinen til en autorisert service Senter.

3.3.13 Rensning av spruttoppar
