GEBRUIKSAANWIJZING HSPR-650 MSW

Deze gebruikershandleiding is voor uw gemak vertaald met behulp van automatische vertaling. Er is redelijk wat inspanning geleverd voor het zo nauwkeurig verstrekken van een accurate vertaling; alleen is geen enkele geautomatiseerde vertaling perfect en het is ook niet de bedoeling dat zij menselijke verticalers gaan vervangen. De officiële gebruikershandleiding is de Engelse versie. Discrepanies of verschillen in de vertaling zijn niet bindend en hebben geen rechtsgevolgen voor naleving of handhaving. Bij vragen over de juistheid van de informatie in de gebruikershandleiding wordt verwezen naar de Engelse versie van die inhoud, die de officiële versie is.

Technische gegevens

Parameter beschrijving		Parameter waarde
Productnaam		Airless verfspuitsysteem
Model		MSW-HSPR-650	MSW-HSPR-650HW
Nominale spanning [V~] / frequentie [Hz]		230/50
Nominaal vermogen [W]		650
Beschermingsklasse		I
Beschermingsgraad IP		IP44
Isolerende kwaliteit		H
arbeidscyclus		S2
Afmetingen [breedte x diepte x hoogte; mm]		365 x 350 x 415 400	x 420 x 1030
Gewicht [kg]		7,45	11,8
Grootte spuitdop [mm]	inbegrepen 0,43
	ondersteund 0.28-0.48
Debiet [l/min]		1,4
Maximale druk [bar]		200
Lengte spuitpistoolslang [m]		~7.5
Toerental motor [rpm]		13000

1. Algemene beschrijving

De gebruikershandleiding is bedoeld als hulpmiddel bij een veilig en probleemloos gebruik van het apparaat. Het product is ontworpen en vervaardigd volgens strikte technische richtlijnen, met gebruikmaking van de modernste technologieën en componenten. Bovendien wordt het geproduceerd volgens de strengste kwaliteitsnormen.

GEBRUIK HET APPARAAT ALLEEN ALS U DEZE GEBRUIKERSHANDLEIDING GRONDIG HEBT GELEZEN EN BEGREPEN.

Om de levensduur van het apparaat te verlengen en een probleemloze werking te garanderen, dient u het te gebruiken in overeenstemming met deze gebruikershandleiding en regelmatig onderhoudswerkzaamheden uit te voeren. De technische gegevens en specificaties in deze handleiding zijn actueel. De fabrikant behoudt zich het recht om wijzigingen aan te brengen in verband met kwaliteitsverbetering. Het toestel is ontworpen om de risico's van geluidsemissie tot een minimum te beperken, rekening houdend met de technologische vooruitgang en de mogelijkheden tot geluidsreductie.

Legenda

CE	Het product voldoet aan de relevante veiligheidsnormen.
	Lees de instructies voor gebruik.
	Het product moet worden gerecycled.
	WAARSCHUWING ! of VOORZICHTIG! of HERINNERING! Van toepassing op de gegeven situatie.(algemeen waarschuwingssignaal)
	Draag een veiligheidsbril.
	Draag veiligheidshandschoenen.
	Gebruik ademhalingsbescherming.
	Draag beschermende kleding.
	ATTENTIE! Elektrische schok waarschuwing!
	ATTENTIE! Brandgevaar - brandbare materialen!
	WAARSCHUWING! Giftige stoffen, gevaar voor vergiftiging!

LET OP! De tekeningen in deze handleiding dienen uitsluitend ter illustratie en kunnen in sommige details afwijken van het werkelijke product.

2. Gebruiksveiligheid

ATTENTIE! Lees alle veiligheidswaarschuwingen en alle instructies nauwkeurig.

Het niet opvolgen van de waarschuwingen en instructies kan leiden tot elektrische schokken, brand en/of ernstig of zelfs dodelijk letsel.

In de waarschuwingen en instructies worden de termen 'apparaat' of 'product' gebruikt om te verwijzen naar:

Airless verfspuitsysteem

2.1. Elektrische veiligheid

a) De stekker moet in het stopcontact passen. Verander op geen enkele manier iets aan de stekker. Het gebruik van originele stekkers en passende stopcontacten vermindert het risico van elektrische schokken.

b) Vermijd het aanraken van geaarde elementen zoals leidingen, kachels, boilers en koelkasten. Er bestaat een verhoogd risico op een elektrische schok als het geaarde apparaat wordt blootgesteld aan regen, in direct contact komt met een nat oppervlak of in een vochtige omgeving wordt gebruikt. Als er water in het apparaat komt, neemt het risico van schade aan het apparaat en van een elektrische schok toe.
c) Gebruik de kabel alleen voor het beoogde doel. Gebruik het nooit om het apparaat te dragen of om de stekker uit het stopcontact te trekken. Houd de kabel uit de buurt van warmtebronnen, olie, scherpe randen of bewegende delen. Beschadigde of kabels die door elkaar geraakt zijn verhogen het risico op elektrische schokken.
d) Als u buiten met het apparaat werkt, moet u een verlengsnoer gebruiken dat geschikt is voor gebruik buiten het huis. Het gebruik van een verlengsnoer dat geschikt is voor gebruik buiten het huis vermindert het risico op elektrische schokken.
e) Gebruik het apparaat niet als het netsnoer beschadigd is of duidelijke tekenen van slijtage aanwezig zijn. Een beschadigd netsnoer moet worden vervangen door een gekwalificeerde elektricien of door het servicecentrum van de fabrikant.
f) ATTENTIE! LEVENSGEVAARLIJK! Dompel het apparaat tijdens het schoonmaken nooit onder in water of andere vloeistoffen.
g) Niet gebruiken in zeer vochtige omgevingen of in de directe omgeving van watertanks.
h) Controleer vóór het eerste gebruik of het type netspanning en de stroomsterkte overeenkomen met de gegevens op het typeplaatje.

2.2. Veiligheid op de werkplek

a) Zorg ervoor dat de werkplek schoon en goed verlicht is. Een rommelige of slecht verlichte werkplek kan leiden tot ongelukken. Probeer vooruit te denken, observer wat er gebeurt en gebruik gezond verstand wanneer u met het apparaat werkt.
b) Gebruik het apparaat niet in een potentieel explosieve omgeving, bijvoorbeeld in aanwezigheid van ontvlambare vloeistoffen, gassen of stof. Het apparaat genereert vonken die stof of dampen kunnen ontsteken.
c) Als u schade of een onregelmatige werking ontdekt, moet u het apparaat onmiddellijk uitschakelen en dit aan een supervisor melden.
d) Als u twijfelt over de juiste werking van het apparaat, neem dan contact op met de ondersteuningsdienst van de fabrikant.
e) Alleen het servicepunt van de fabrikant mag het apparaat repareren. Voer zelf geen reparaties uit!

f) Gebruik in geval van brand een poeder- of kooldioxide (CO2) brandblusser (een die bestemd is voor gebruik op onder spanning staande elektrische apparaten) om de brand te blussen.
g) Kinderen of onbevoegden mogen de werkplek niet betreden. Afleiding kan leiden tot verlies van controle over het apparaat.
h) Gebruik het apparaat in een goed geventileerde ruimte.
i) Het apparaat produceert stof en puin tijdens de werking. Het is belangrijk om omstanders te beschermen tegen schadelijke gevolgen die door het apparaat worden verspreid.
j) Sluit de drukleiding alleen aan en af als de luchtklep gesloten is.
k) Richt de drukleiding niet op uzelf of op andere mensen of dieren.
I) Bij het starten van het apparaat moet de luchttoevoer naar het apparaat geleidelijk worden verhoogd om te controleren of het goed werkt. Als u een abnormale werking van het apparaat vaststelt, koppel het dan onmiddellijk los van de perslucht en neem contact op met het servicepunt van de fabrikant.
m) Controleer regelmatig de staat van de veiligheidslabels. Indien de etiketten onleesbaar zijn, moeten zij worden vervangen.
n) Bewaar deze handleiding voor toekomstig gebruik. Als dit apparaat aan een derde wordt doorgegeven, moet de handleiding worden meegegeven.
o) Bewaar verpakkingselementen en kleine montagedelen op een plaats die niet toegankelijk is voor kinderen.
p) Houd het apparaat uit de buurt van kinderen en dieren.
q) Indien dit apparaat samen met andere apparatuur wordt gebruikt, moeten ook de overige gebruiksaanwijzingen worden opgevolgd.

Herinner! Bescherm kinderen en andere omstanders bij het gebruik van het apparaat.

2.3. Persoonlijke veiligheid

a) Gebruik het apparaat niet als u moe of ziek bent of onder invloed van alcohol, verdovende middelen of medicijnen die het vermogen om het apparaat te bedienen aanzienlijk kunnen beperken.
b) Het apparaat mag alleen worden gebruikt door lichamelijk fitte personen die in staat zijn het te hanteren, goed opgeleid zijn, vertrouwd zijn met deze handleiding en opgeleid zijn in het kader van veiligheid en gezondheid op het werk.

c) Gebruik bij het werken met het apparaat uw gezond verstand en blijf alert. Tijdelijk concentratieverlies tijdens het gebruik van het apparaat kan leiden tot ernstig letsel.
d) Gebruik persoonlijke beschermingsmiddelen zoals vereist voor het werken met het toestel, gespecificeerd in sectie 1 "Legenda". Het gebruik van correcte en goedgekeurde persoonlijke beschermingsmiddelen vermindert het risico op letsel.
e) Om te voorkomen dat het apparaat per ongeluk wordt ingeschakeld, moet u ervoor zorgen dat de schakelaar in de stand OFF staat voordat u het apparaat op een stroombron aansluit.
f) Overschat de capaciteiten niet. Houd tijdens het gebruik van het apparaat uw evenwicht en blijf altijd stabiel. Dit zorgt voor een betere controle over het apparaat in onverwachte situaties.
g) Perslucht kan ernstig letsel veroorzaken.
h) Gebruik oog-, oor- en ademhalingsbescherming.
i) Het apparaat is geen speelgoed. Kinderen moeten onder toezicht staan om ervoor te zorgen dat ze niet met het apparaat spelen.
j) Het is verboden het wapen op uzelf, andere mensen of dieren te richten.

2.4. Veilig gebruik van het apparaat

a) Overbelast het apparaat niet. Gebruik het juiste gereedschap voor de gegeven taak. Een juist gekozen apparaat zal de taak waarvoor het is ontworpen beter en veiliger uitvoeren.
b) Gebruik het apparaat niet als de "AAN/UIT"-schakelaar niet goed functioneert (schakelt het apparaat niet in en uit). Apparaten die niet met de AAN/UIT-schakelaar kunnen worden in- en uitgeschakeld, zijn gevaarlijk, mogen niet worden gebruikt en moeten worden gerepareerd.
c) Ontkoppel het apparaat van stroom voordat u begint met afstellen, schoonmaken en onderhoud. Een dergelijke preventieve maatregel vermindert het risico van onbedoelde activering.
d) Bewaar het apparaat wanneer het niet in gebruik is op een veilige plaats, uit de buurt van kinderen en mensen die het apparaat niet kennen en de gebruiksaanwijzing niet hebben gelezen. Het apparaat kan een gevaar vormen in de handen van onervaren gebruikers.
e) Houd het apparaat in perfecte technische staat. Controleer voor elk gebruik op algemene schade, controleer vooral bewegende onderdelen op gebarsten onderdelen of elementen, en op andere omstandigheden die de veilige werking van het apparaat kunnen beïnvloeden. Indien schade wordt geconstateerd, dient het apparaat voor gebruik ter reparatie te worden aangeboden.

f) Houd het apparaat buiten het bereik van kinderen.
g) Reparatie of onderhoud van het apparaat moet worden uitgevoerd door gekwalificeerd personeel, uitsluitend met gebruikmaking van originele reserveonderdelen. Dit garandeert een veilig gebruik.
h) Om de operationele integriteit van het apparaat te waarborgen, mogen in de fabriek gemonteerde afschermingen niet worden verwijderd en mogen geen schroeven worden losgedraaid.
i) Bij het vervoer en de behandeling van het apparaat tussen het magazijn en de bestemming moeten de gezondheids- en veiligheidsbeginselen voor handmatige transporten in acht worden genomen die gelden in het land waar het apparaat zal worden gebruikt.
j) Vermijd situaties waarin het apparaat tijdens het gebruik stopt met werken als gevolg van overmatige belasting. Dit kan leiden tot oververhitting van de aandrijfelementen en schade aan het apparaat.
k) Raak gelede onderdelen of accessoires niet aan, tenzij het apparaat van de stroombron is losgekoppeld.
I) Verplaats, verstel of draai het apparaat niet tijdens het werk.
m) Laat dit apparaat niet onbeheerd achter als het in gebruik is.
n) Maak het apparaat regelmatig schoon om te voorkomen dat hardnekkig vuil zich ophoopt.
o) De gespecificeerde trillingsemissie werd gemeten volgens standaard meetmethoden. De trillingsemissies kunnen veranderen als het apparaat in een andere omgeving wordt gebruikt.
p) Controleer voor elk gebruik of het mondstuk correct in het apparaat is geplaatst en of de slang correct is bevestigd en onbeschadigd.
q) Draag of hang het apparaat niet aan de drukleiding.
r) Raak geen bewegende delen of accessoires aan, tenzij het apparaat is losgekoppeld van de persluchttoevoer.
s) Als u een lek in het apparaat of de slangen opmerkt, moet u onmiddellijk de persluchttoevoer onderbreken en de gebreken verhelpen.
t) Laat het apparaat niet draaien als het leeg is.
u) Het is verboden aan de structuur van het apparaat te zitten om de parameters of de constructie ervan te wijzigen.
v) Houd het apparaat uit de buurt van vuur- en warmtebronnen.
w) Dek de ventilatieopeningen niet af!
x) OPMERKING: Tijdens het gebruik worden sommige onderdelen van het apparaat zeer heet – gevaar voor verbranding!
y) Richt de stroom niet op bronnen van luchtcirculatie/blazen.

ATTENTIE! Ondanks het veilige ontwerp van het apparaat en de beschermende functies ervan, en ondanks het gebruik van extra

elementen ter bescherming van de bediener, bestaat er toch een klein risico op een ongeval of letsel bij het gebruik van het apparaat. Blijf alert en gebruik uw gezond verstand wanneer u het apparaat gebruikt.

3. Gebruik richtlijnen

Het product is ontworpen om verf te spuiten op grote oppervlakken of elementen aan de binnen- of buitenkant en is bedoeld om schilderwerkzaamheden te vergemakkelijken en te versnellen, bijvoorbeeld bij bouwreparatie- en afwerkingswerkzaamheden.

LET OP: Het apparaat is niet geschikt voor gebruik met structurele verven, primers of asfaltafdichtmiddelen, aangezien vloeistoffen reageren met aluminiumdelen van het product (bijv. chloor).

Het product is alleen bedoeld voor thuisgebruik!

De gebruiker is aansprakelijk voor alle schade die voortvloeit uit onbedoeld gebruik van het apparaat.

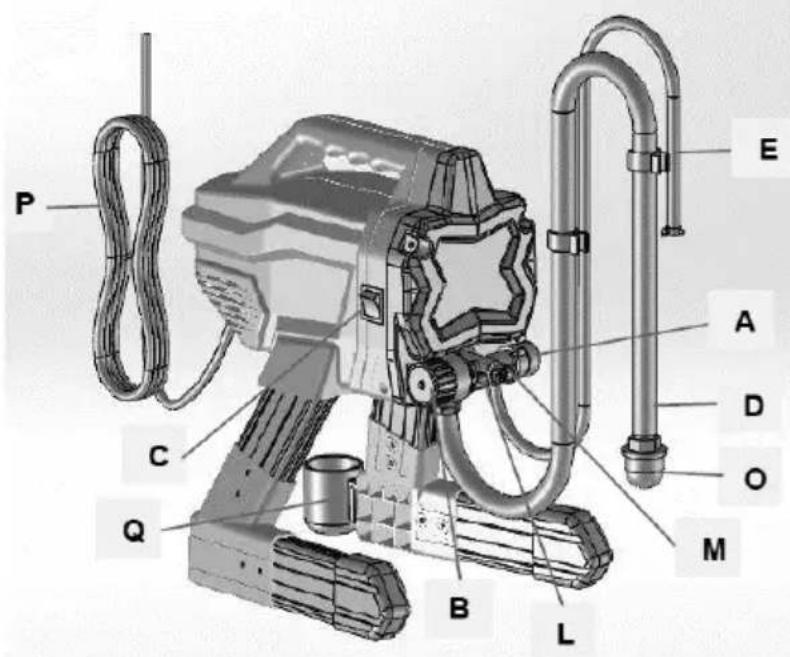

3.1. Beschrijving van het apparaat

MSW-HSPR-650 afgebeeld (MSW-HSPR-650HW vergelijkbaar)

A. Vul-/spuitventiel
B. Drukregelknop
C. Aan / uit knop
D. Zuigbuis
E. Afvoerbuis
F. Spuitpistool
G. Omkeerbare spuittip
H. Tipbeschermer

I. Trekkervergrendeling van het pistool
J. Fitting voor vloeistofinlaat pistool
K. Pistoolvloeistoffilter (binnenzijde handgreep)
L. Pomp
M. Fitting voor pompvloeistofuitlaat
N. Hoge druk slang
O. Aanzuigfilter
P. Stroomkabel
Q. Druppelbeker met zuigbuis

R. Wagen (alleen MSW-HSPR-650HW)

3.2. Klaarmaken voor gebruik

De omgevingstemperatuur mag niet hoger zijn dan 40°C en de relatieve vochtigheid mag niet hoger zijn dan 85%. Gebruik het apparaat alleen in goed geventileerde ruimten. Belemmer de luchtuitlaat van het apparaat niet. Houd het apparaat uit de buurt van hete oppervlakken. Het apparaat moet altijd worden gebruikt op een vlakke, stabiele, schone, brandvrije en droge ondergrond en buiten het bereik van kinderen en personen met beperkte mentale en sensorische functies. De klep/schakelaar die de persluchttoevoer uitschakelt, moet onmiddellijk toegankelijk zijn vanuit de ruimte waar het apparaat wordt gebruikt. Plaats het apparaat zo dat u altijd bij de stekker kunt. Het op het apparaat aangesloten netsnoer moet correct geaard zijn en overeenkomen met de technische gegevens op het productetiket.

3.2.1 MONTEREN VAN HET APPARAAT

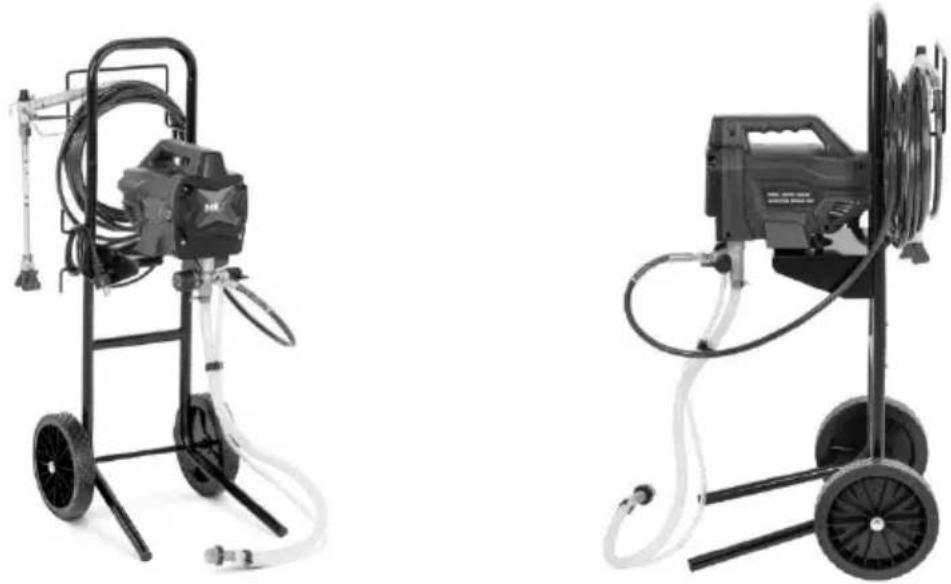

a) Monteer bij MSW-HSPR-650HW eerst de wagen met de machine (zoals weergegeven op de onderstaande afbeeldingen):

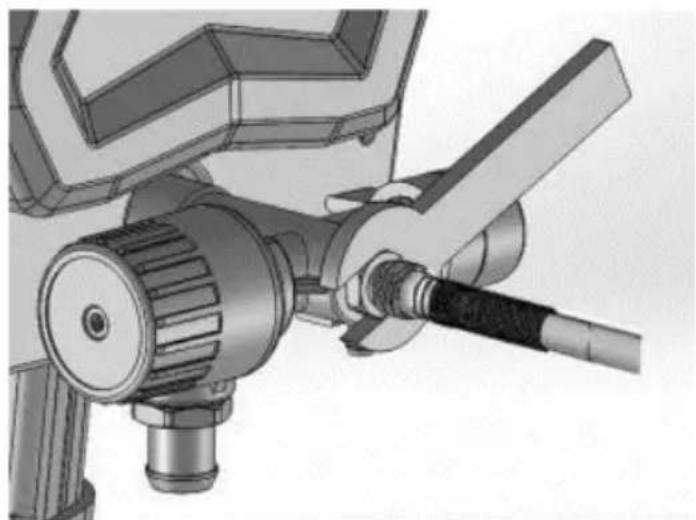

b) Sluit de airless slang aan op de vloeistofuitlaat. Gebruik een sleutel om ze stevig aan elkaar vast te draaien:

c) Sluit het andere uiteinde van de slang aan op het spuitpistool.

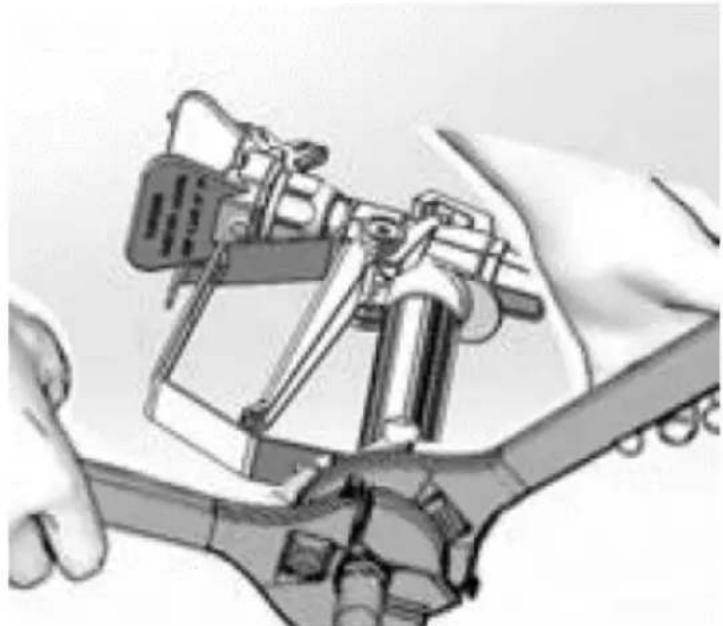

d) Gebruik twee sleutels om stevig vast te draaien. Als de slang al is aangesloten, maak dan

Zorg ervoor dat de verbindingen goed vastzitten:

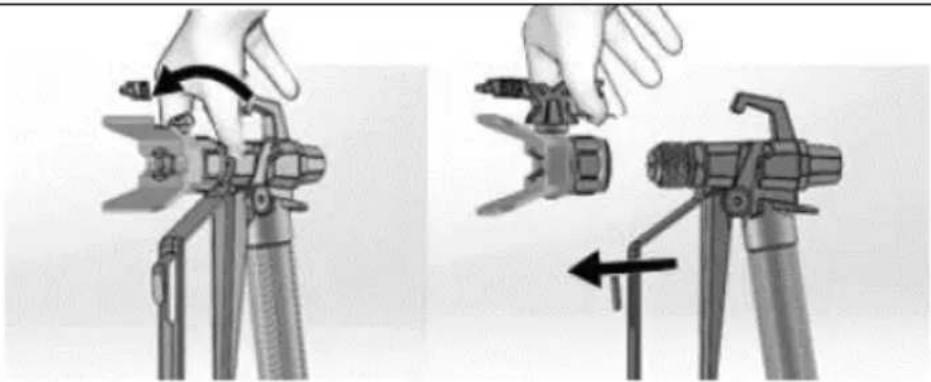

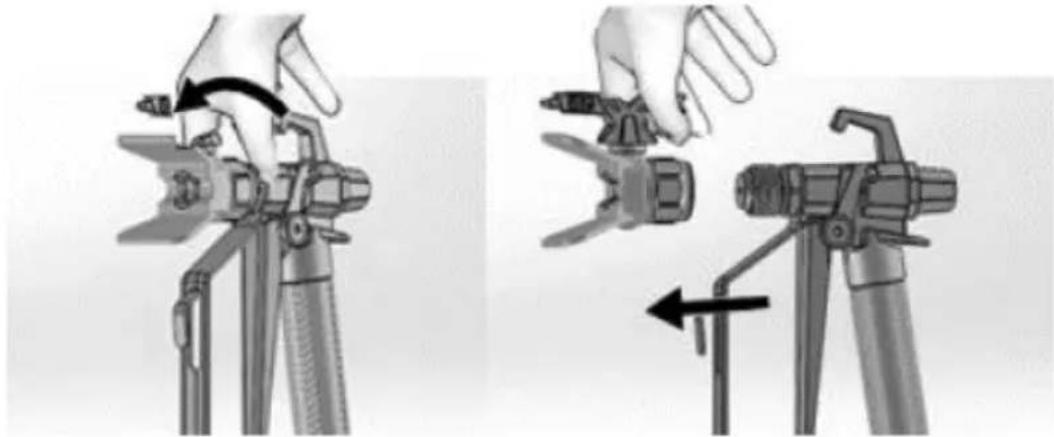

f) Verwijder de tipbeschermer. Wees voorzichtig, aangezien de tipafdichting eruit kan vallen als de tipbeschermer wordt verwijderd:

g) Draai de drukregelknop helemaal naar links (tegen de klok in) naar de laagste stand:

h) Controleer na langdurige opslag de inlaatzeef op verstoppingen en vuil.

3.3. Gebruik van het apparaat

3.3.1 Beschrijving van apparaatonderdelen (zie afbeelding met beschrijving)

Ref . deel	Naam Functie
A	Vul-/spuitventiel	• In de PRIME-positie wordt de vloeistof naar de afvoerbuis geleid.• In de SPRAY-stand wordt er vloeistofonder druk naar toe gestuurd verf slang. • Ontlast automatisch
B	Drukregelknop	Verhoogt (met de klok mee) en verlaagt (tegen de klok in) vloeistofdruk in pomp, slang en spuitpistool. Om de functie te selecteren, lijnt u het symbool op de drukregelknop uit met de instelindicator.
C	Aan / uit knop	Schakelt het spuitapparaat in of uit.
D	Zuigbuis	Zuigt vloeistof uit de verfemmer naar de pomp.
E	Afvoerbuis	Voert vloeistof af in het systeem tijdens het vullen en drukontlasting.
F	Airless spuitpistool	Geeft vloeistof af.
G	Omkeerbare spuittip	• Vernevelt de te spuiten vloeistof, vormt een spuitpatroon en regelt de vloeistofstroom op basis van de gatgrootte. • Omgekeerde positie ontstopt verstopte tips zonder dat demontage nodig is.
H	Tipbeschermer	Vermindert het risico op letsel door vloeistofinjectie.
I	Trekkervergrendeling van het pistool	Voorkomt onbedoeld activeren van het spuitpistool.
J	Fitting voor vloeistofinlaat pistool	Schroefdraadaansluiting voor verfslang.
K	Vloeistoffilter voor pistool	Filtert de vloeistof die het spuitpistool binnendringt om verstopping van de tip te verminderen.
L	Pomp	Pompt en brengt vloeistof onder druk en levert deze aan de verfslang.
M	Fitting voor pompvloeistofuitlaat	Schroefdraadaansluiting voor airless slang.
N	Airless slang	Transporteert vloeistof onder hoge druk van de pomp naar het spuitpistool.
O	Aanzuigfilter	Voorkomt dat vuil de pomp binnendringt.

NL

P	Stroomkabel	Wordt aangesloten op een stroombron.
Q	Druppelbeker met zuigbuis	Houdt de zuigbuis vast tijdens transport om druppels op te vangen.

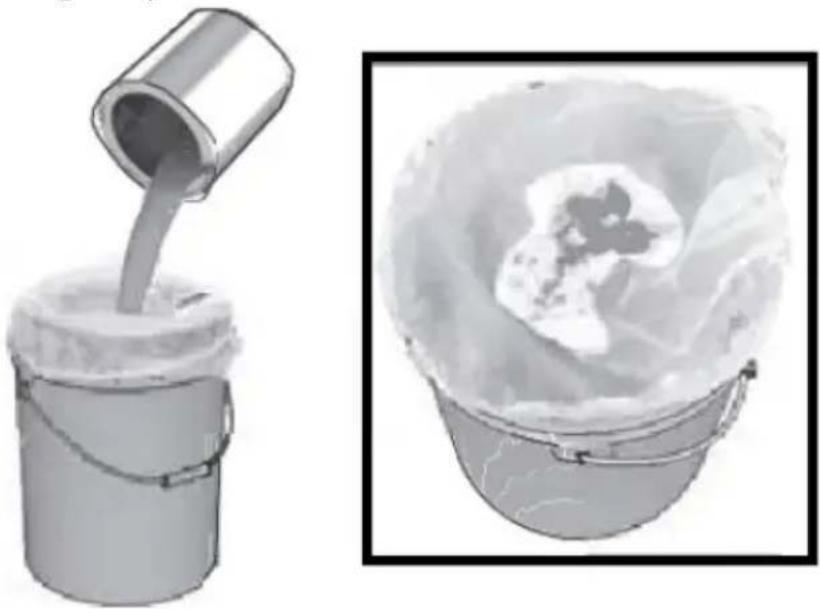

3.3.2 Het zeven van de verf

BELANGRIJK: Eerder geopende verf kan opgedroogde verfelementen of ander vuil bevatten. Om primerproblemen en verstopte spuittips te voorkomen, wordt aanbevolen de verf vóór gebruik te zeven. Span een verfzeef over een schone emmer en giet de verf door de zeef om eventuele opgedroogde verf en vuil op te vangen voordat u gaat spuiten:

BELANGRIJK: elke pneumatische uitrusting blijft onder druk staan totdat de druk handmatig wordt ontlast. Deze procedure helpt ernstig letsel door vloeistof onder druk, zoals injectie door de huid of spatvloeistof, te voorkomen.

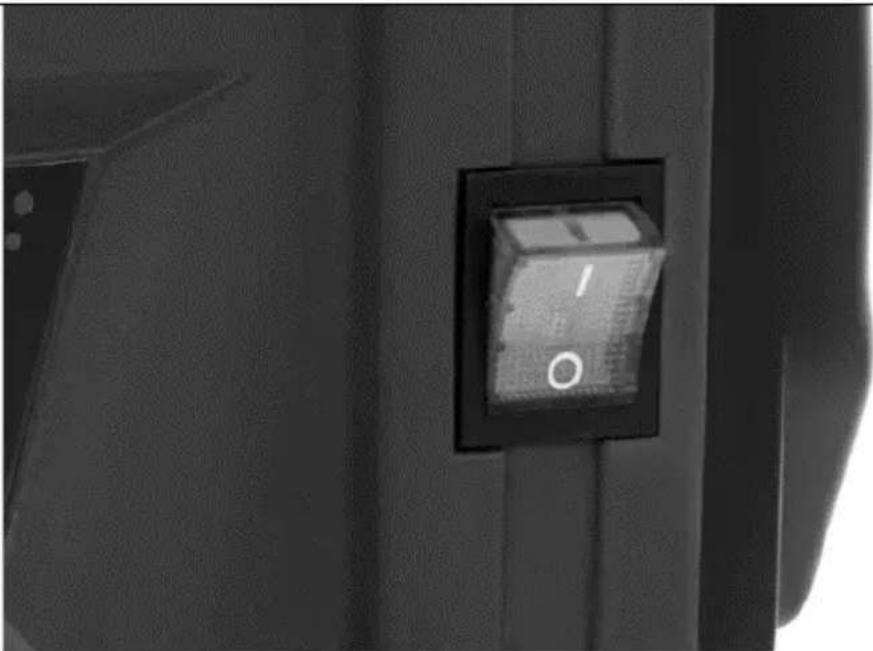

a) Zet de AAN/UIT-schakelaar in de uitstand ("O"):

NL

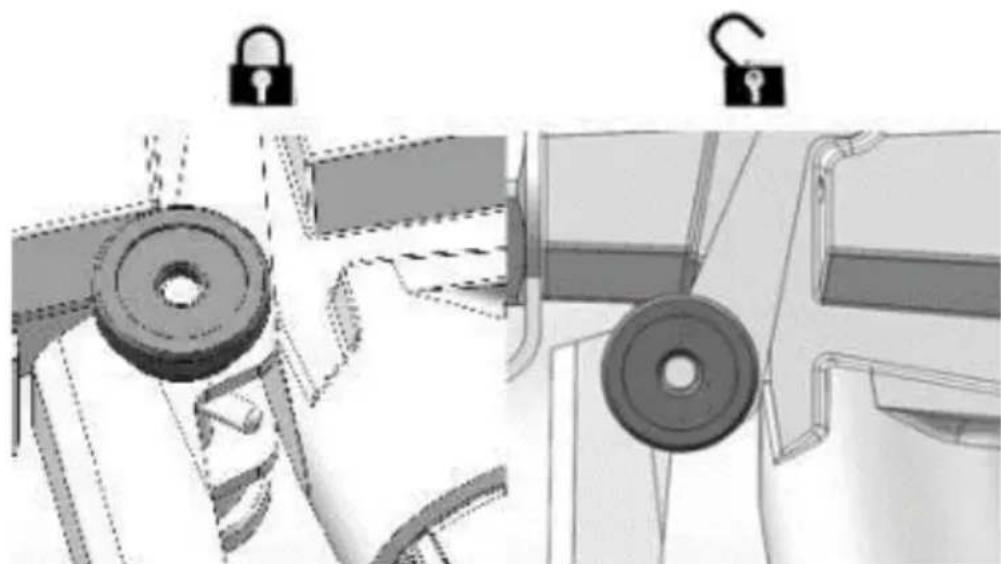

b) Schakel de trekkervergrendeling in. Het wordt aanbevolen om deze altijd in te schakelen als de machine gestopt is, om te voorkomen dat het pistool per ongeluk wordt geactiveerd:

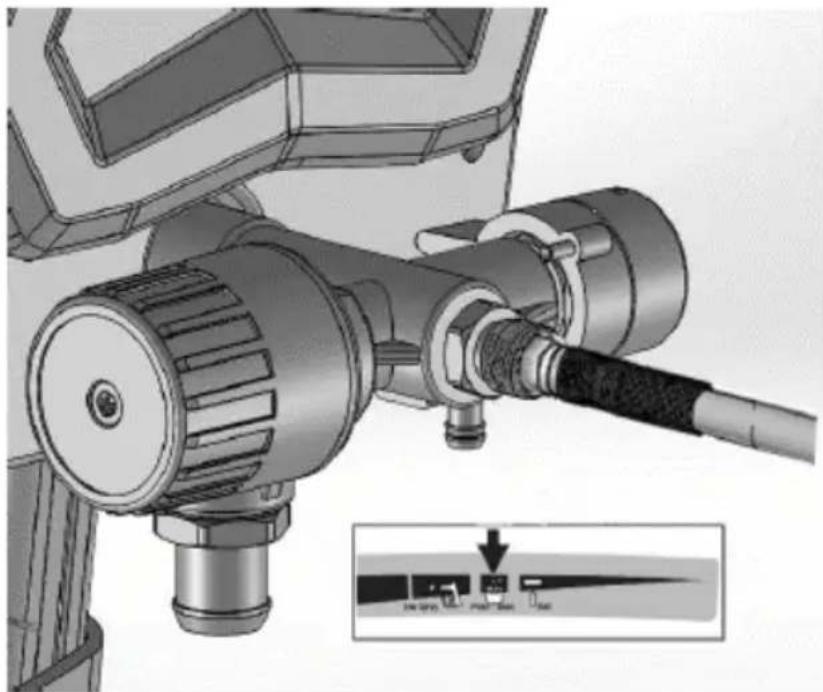

c) Zet de drukregelknop op de laagste stand:

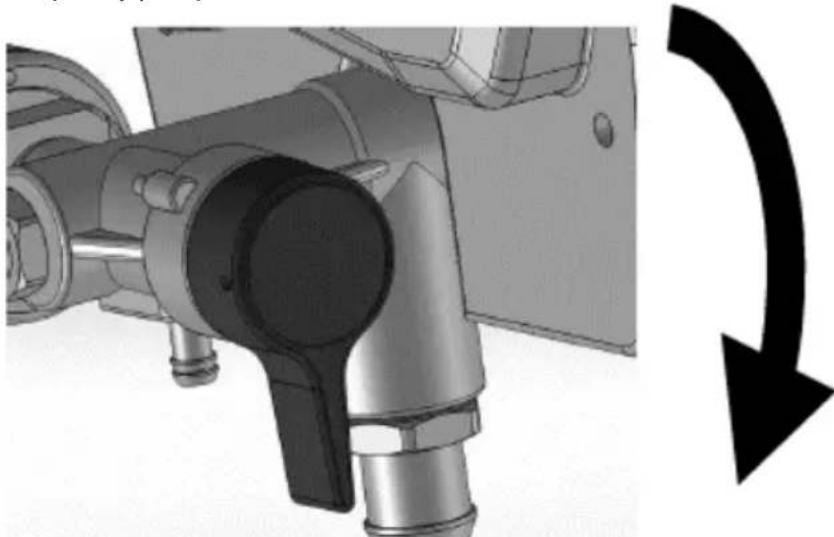

d) Plaats de afvoerslang in een afvalemmer en draai de Prime/Spray-klep in de PRIME-positie (aftappen) om de druk te ontlasten:

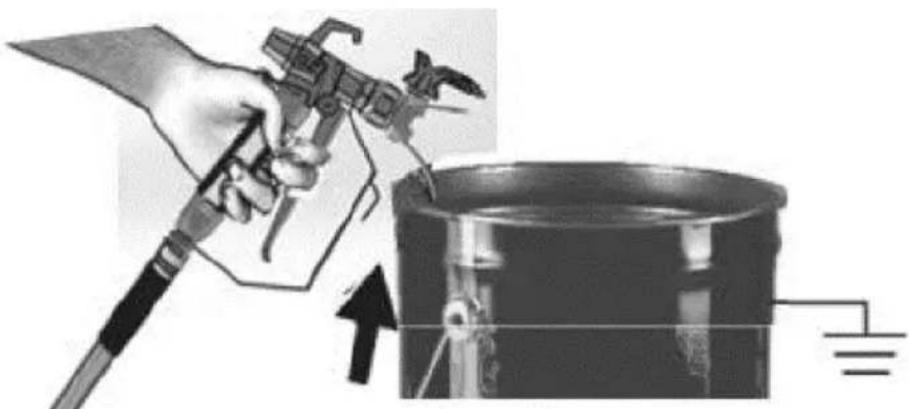

e) Houd het pistool stevig in een emmer, schakel de trekkervergrendeling uit en haal de trekker over om de druk te ontlasten:

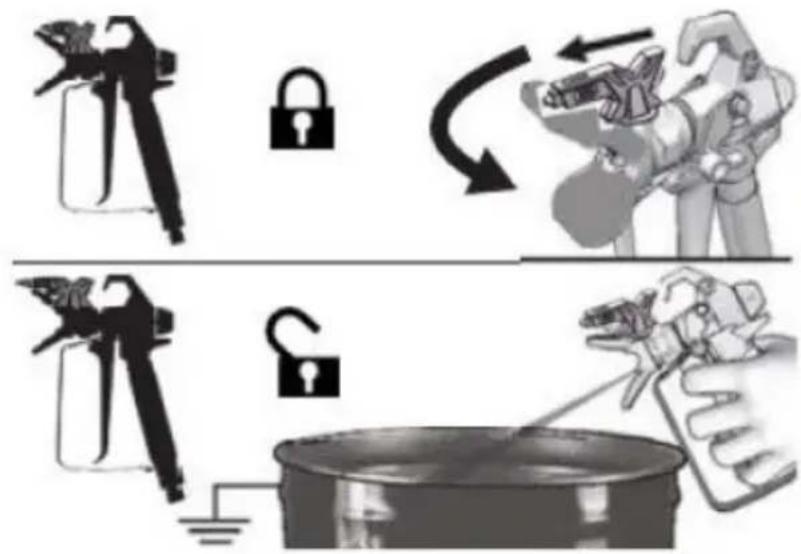

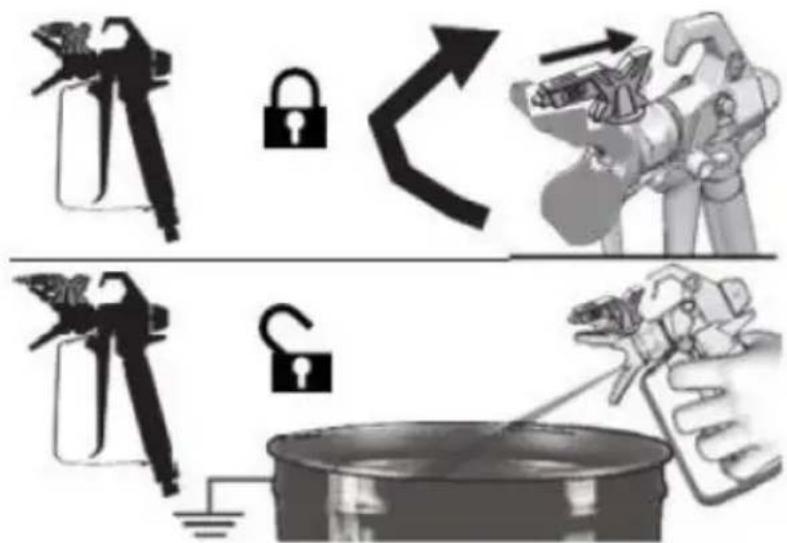

g) Als u vermoedt dat de spuittip of slang verstopt is of dat de druk niet volledig is ontlast, doe dan het volgende:

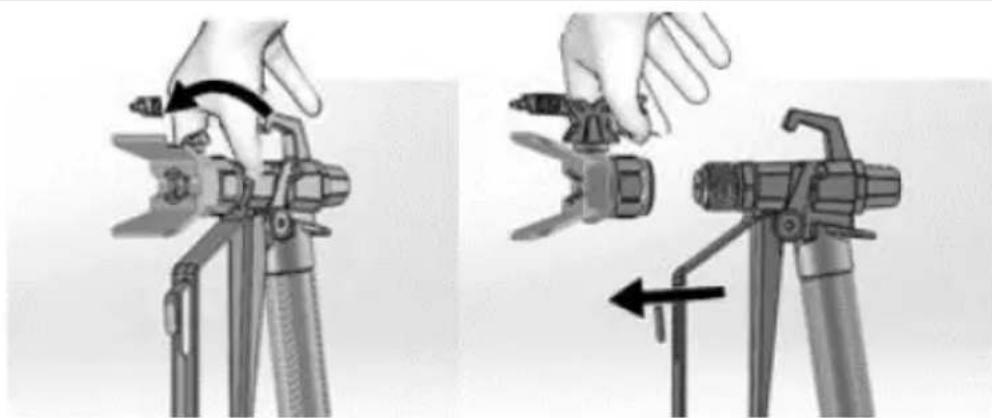

• Draai heel langzaam de borgmoer van de tipbeschermer of de slangkoppeling los om de druk geleidelijk te ontlasten.
  • Draai de moer of koppeling volledig los.
• Verwijder verstoppingen in de airless slang of spuittip.

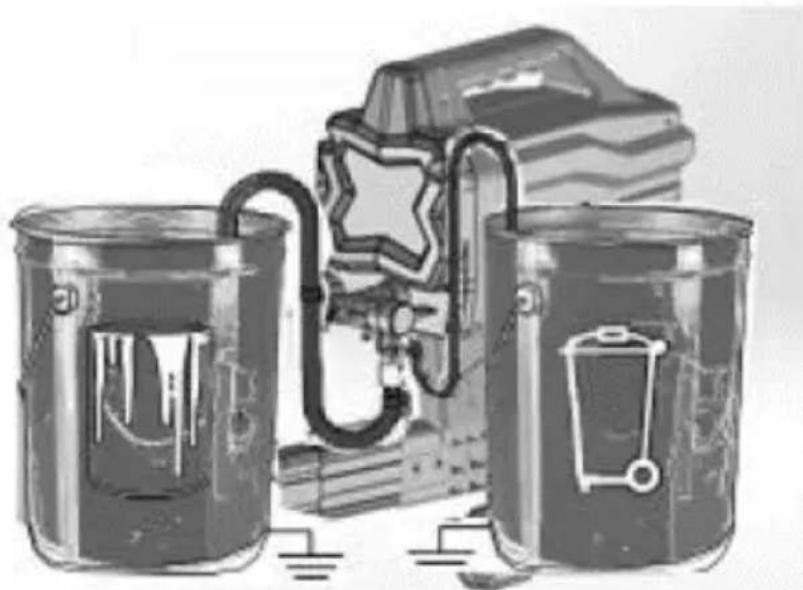

3.3.3 Bewaarvloeistof spoelen

LET OP: deze machine komt uit de fabriek met een kleine hoeveelheid testmateriaal in het systeem. Het is belangrijk dat u dit materiaal uit het systeem spoelt voordat u het voor de eerste keer gebruikt. Zie het hoofdstuk "Compatibiliteit met reinigingsvloeistoffen" en "Statische aarding (materialen op oliebasis)."

a) Voer de drukontlastingsprocedure uit (eerder beschreven).
b) Zorg ervoor dat de AAN/UIT-schakelaar op uit staat ("O").

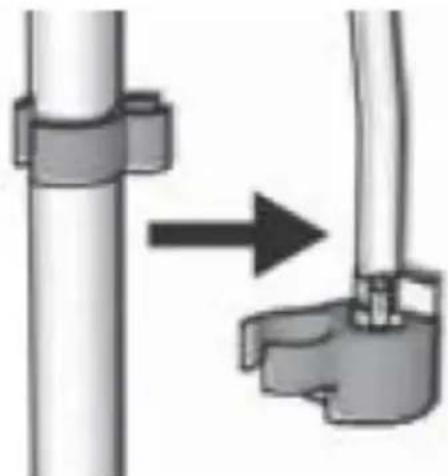

c) Scheid de afvoerbuis (kleiner) van de zuigbuis (groter).
d) Plaats de afvoerslang in een afvalemmer.
e) Dompel de aanzuigbuis onder in een emmer die gedeeltelijk gevuld is met water of spoelvloeistof. Als u materialen op oliebasis spuit, dompel dan de zuigbuis onder in terpentine of een compatibel reinigingsmiddel. Als u materialen op waterbasis spuit, dompel dan de zuigbuis onder in water:

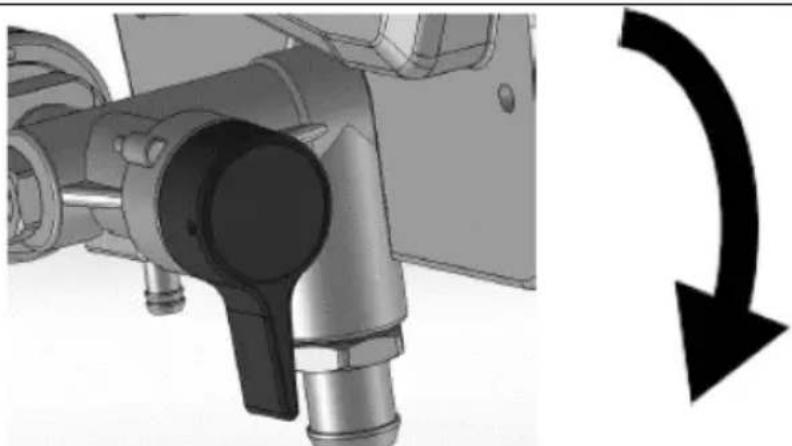

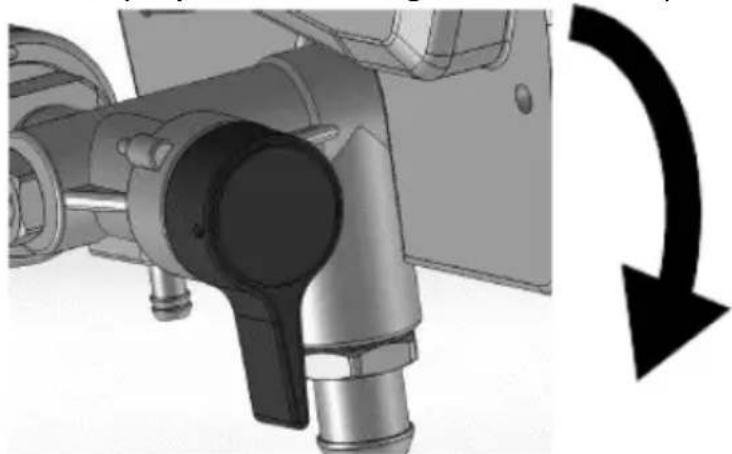

f) Draai het Prime/Spray-ventiel omlaag naar de PRIME-positie:

g) Sluit het netsnoer aan op een goed geaard stopcontact.

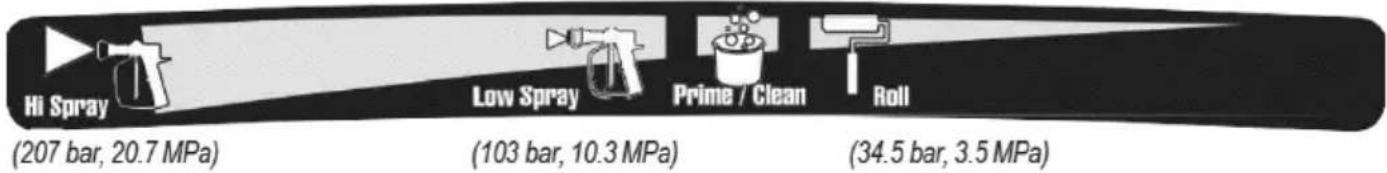

h) Lijn de instellingsindicator uit met de Prime/Clean-instelling op de drukregelknop:

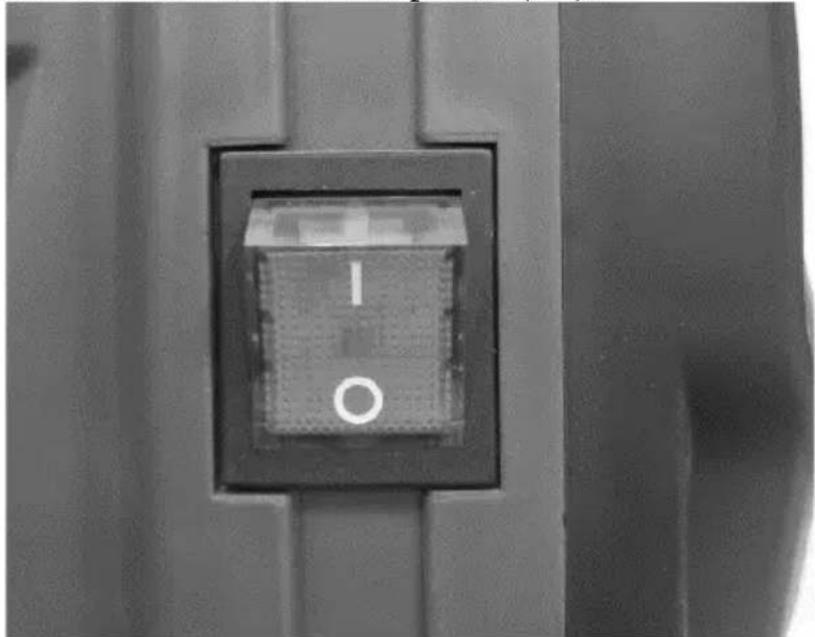

i) Zet de AAN/UIT-schakelaar in de aan-positie ("I"):

j) Wanneer de machine begint te pompen, worden spoeloplosmiddel en luchtbellen uit het systeem verwijderd. Laat de vloeistof gedurende 30 tot 60 seconden uit de afvoerbuis in een afvalemmer stromen.
k) Zet de AAN/UIT-schakelaar in de uitstand ("O").
I) Inspecteer op lekken. Als er lekkages optreden, voer dan de "Drukontlasting"-procedure uit, draai vervolgens alle fittingen vast en herhaal de start. Als er geen lekkages zijn, gaat u verder met de volgende stappen.

3.3.4 Vullen van de pomp

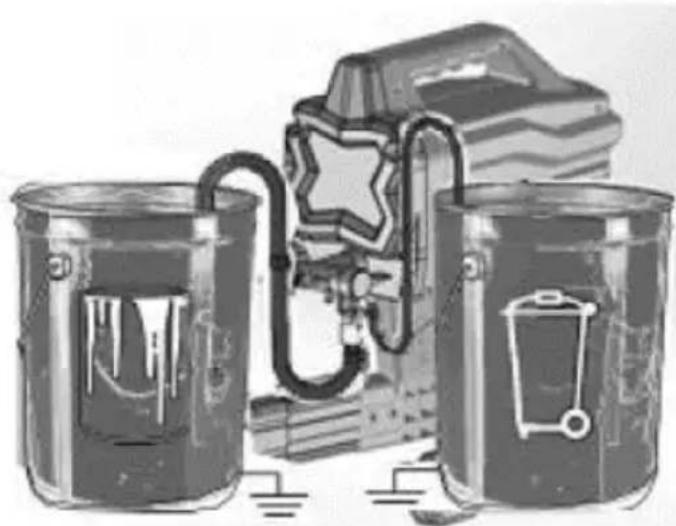

a) Verplaats de zuigbuis naar de verfemmer en dompel de zuigbuis in de verf:

b) Zet de AAN/UIT-schakelaar in de aan-positie ("I").
c) Wacht tot je de verf uit de afvoerbuis ziet komen.
d) Zet de AAN/UIT-schakelaar in de uitstand ("O").

OPMERKING: sommige vloeistoffen kunnen sneller aanzuigen als de AAN/UIT-schakelaar tijdelijk is uitgeschakeld, waardoor de pomp kan vertragen en stoppen. Schakel de schakelaar indien nodig meerdere keren in en uit.

3.3.5 Het pistool en de slang vullen

a) Verplaats de zuigbuis naar de verfemmer en dompel de zuigbuis in de verf. Houd het pistool tegen de afvalemmer. Richt het pistool in de afvalemmer:

• Schakel de trekkervergrendeling uit.
- Trek de trekker van het pistool over en houd deze ingedrukt.
- Draai de Prime/Spray-klep horizontaal naar de SPRAY-positie.
- Zet de AAN/UIT-schakelaar in de aan-positie ("I").

A B C D

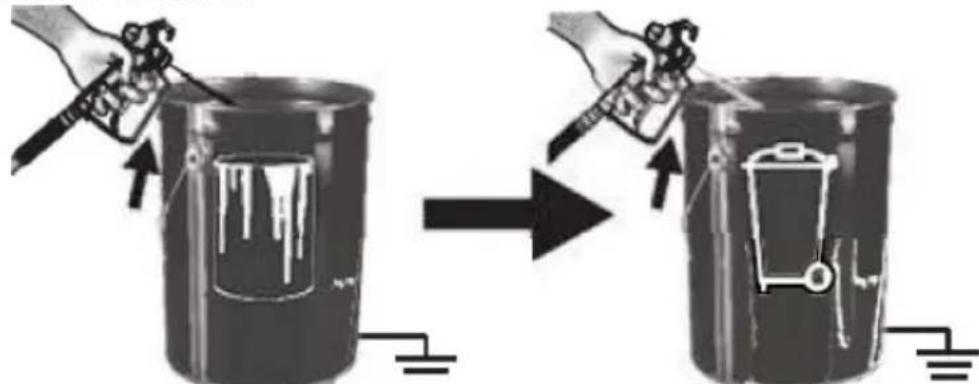

b) Trek het pistool in de afvalemmer totdat er alleen verf uit het pistool komt.
c) Laat de trekker los. Activeer de trekkervergrendeling.

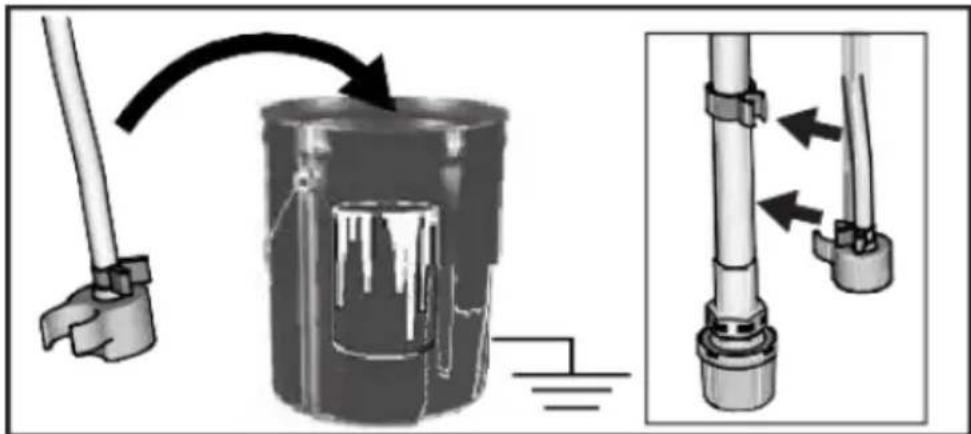

d) Breng de afvoerbuis over naar de verfemmer en klem deze vast aan de zuigbuis:

OPMERKING: Wanneer de motor stopt, is de machine klaar om verf te spuiten. Als de motor blijft draaien, is de machine niet goed gevuld. Herhaal de procedures "De pomp vullen" en "Het pistool en de slang vullen".

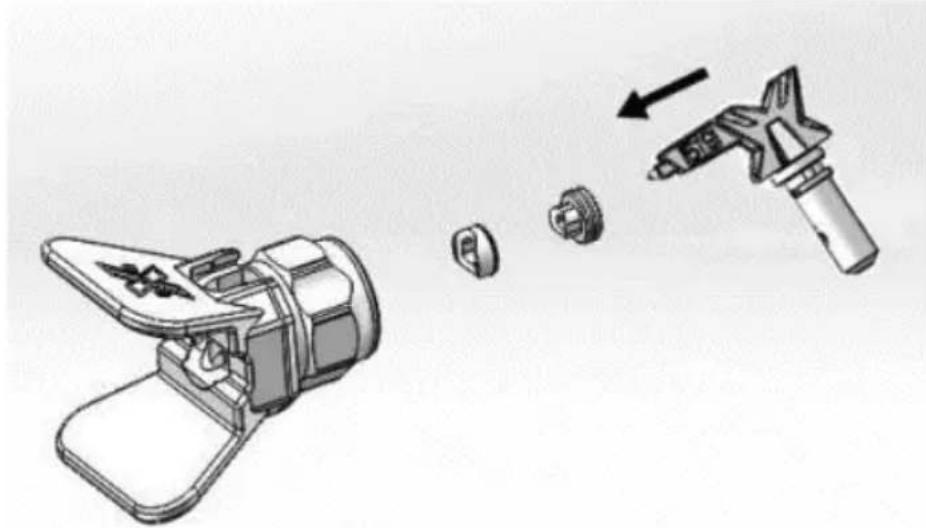

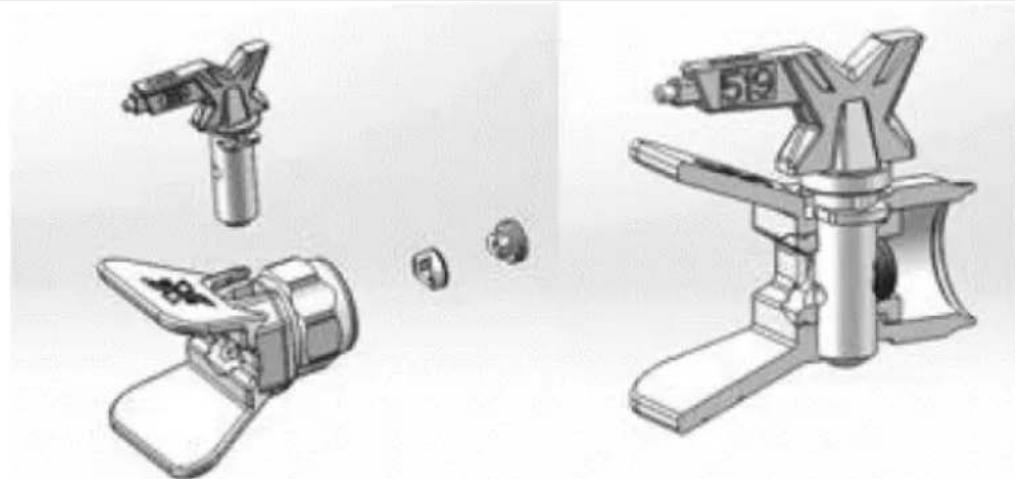

3.3.6 Installatie van spuittip

OPMERKING: om lekkage van de spuittip te voorkomen, moet u ervoor zorgen dat de tip en de tipbeschermer correct zijn geïnstalleerd.

a) Voer de "Drukontlasting"-procedure uit.
b) Activeer de trekkervergrendeling.
c) Controleer of de onderdelen van de spuittip en de tipbeschermer goed zijn gemonteerd, in de volgorde zoals aangegeven op de onderstaande afbeelding:

- Gebruik een spuittip om de pakking en afdichting in de tipbeschermer uit te lijnen:

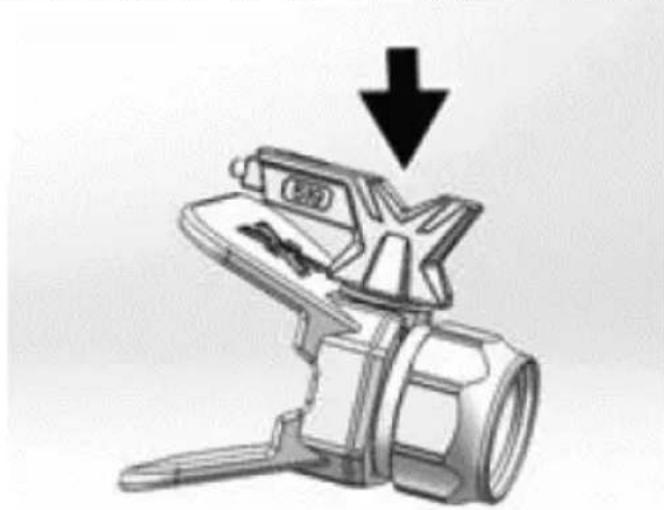

- De spuittip moet helemaal in de tipbeschermer worden geduwd:

- Draai de pijlvormige hendel op de spuittip naar voren in de spuitpositie:

d) Schroef de spuittip en de tipbeschermer op het pistool en draai ze vast.

3.3.7 Druk aanpassen

De drukregelknop maakt een traploze drukaanpassing mogelijk. Om overspuiten en verfverspilling te verminderen, wordt geadviseerd om altijd met de laagste drukinstelling te beginnen en deze vervolgens (indien nodig) te verhogen tot het minimale instellingsresultaat dat aan de behoeften voldoet:

Hi Spray (207 bar, 20.7 MPa) Low Spray (103 bar, 10.3 MPa) Prime / Clean Roll (34.5 bar, 3.5 MPa)

Om de juiste functie te kiezen, lijnt u het symbool op de drukregelknop uit met de instelindicator op het spuitapparaat.

3.3.8 Tip- en drukselectie

	Coatings
	Interieur vlekken/interieur & buitenka nt wist	Buitenka nt stevige vlekken	Primers	Binnenzijd e latex verven	Buitenka nt latex verven
Spuitdruk →	Laag Hoog Hoog Hoog Hoog
Grootte tip (gat) ↓
0,28 mm (0,011 inch)	X
0,33 mm (0,013inch)	X X X X
0,38 mm(0,015 inch)	X X X X
0,43 mm(0,017 inch)	X X X
0,48 mm(0,019 inch)	X

• De meegeleverde tip is bedoeld voor gebruik bij de meeste verfspuittoepassingen, maar net als bij het spuiten slijt de tip langzaam en wordt het gat groter. Als u begint met een tipgatgrootte die kleiner is dan het maximum, kunt u binnen de nominale stroomcapaciteit van het spuitapparaat spuiten.
• Gebruik grotere tipgaten met dikkere coatings en kleinere tipgaten met dunnere coatings.
• Tips slijten door gebruik en moeten periodiek worden vervangen.
• De grootte van het tipgat regelt de stroomsnelheid: de hoeveelheid verf die uit het pistool komt.

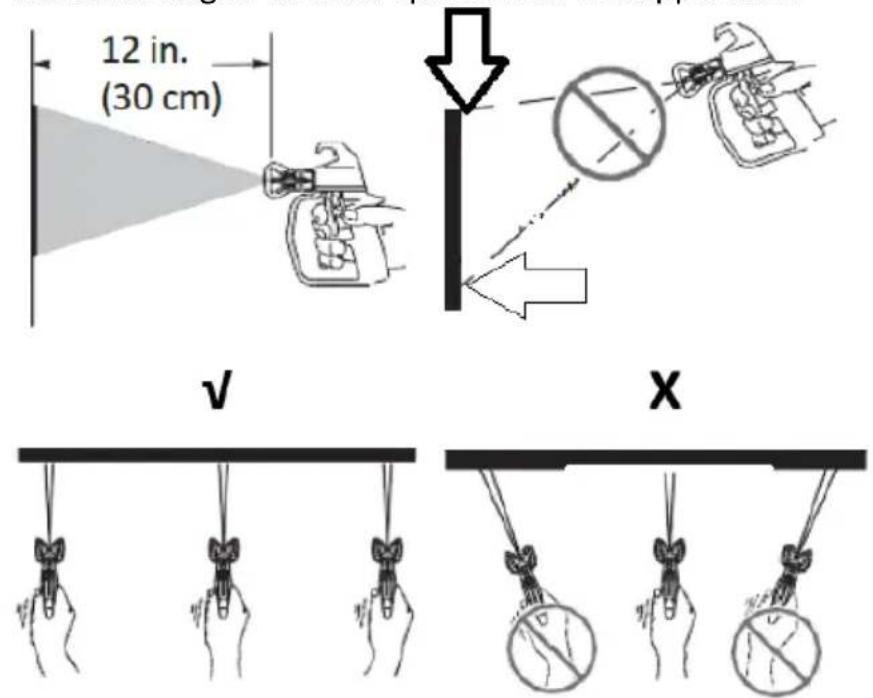

3.3.9 Spuittechnieken

Gebruik een stuk oud karton om deze basisspuittechnieken te oefenen voordat u begint met het spuiten van het oppervlak.

- Houd het pistool 30 cm van het oppervlak en richt recht op het oppervlak (V). Het kantelen van het pistool naar een directe spuithoek veroorzaakt een ongelijkmatige verflaag (X).

- Buig uw pols om het pistool recht te houden (V). Het uitwaaieren van het pistool om onder een hoek te spuiten veroorzaakt een ongelijkmatige afwerking (X).

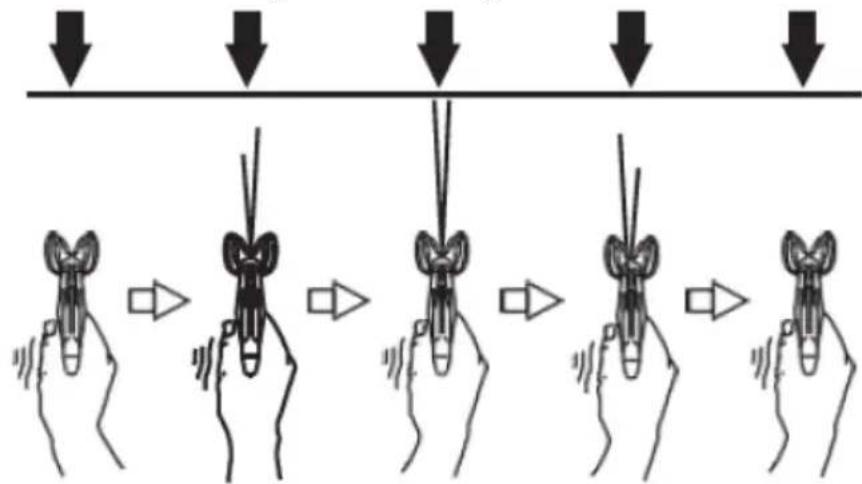

3.3.10 Het activeren van het pistool

Haal de trekker over na het starten van de slag en laat de trekker los vóór het einde van uw slag. Het spuitpistool moet bewegen wanneer de trekker wordt overgehaald en losgelaten:

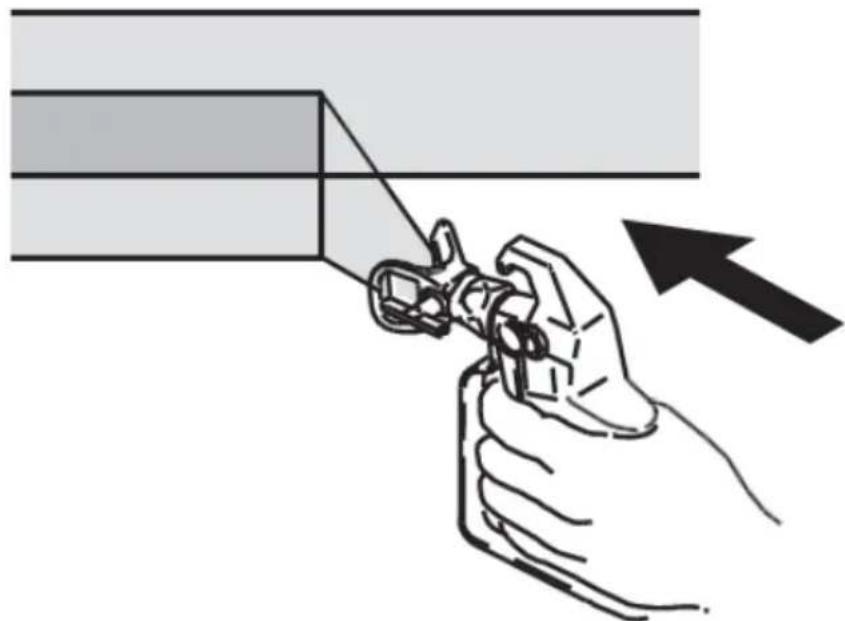

3.3.11 Het richten van het pistool

Richt het midden van het spuiten van het pistool op de onderkant van de vorige slag, waarbij elke slag de helft overlapt:

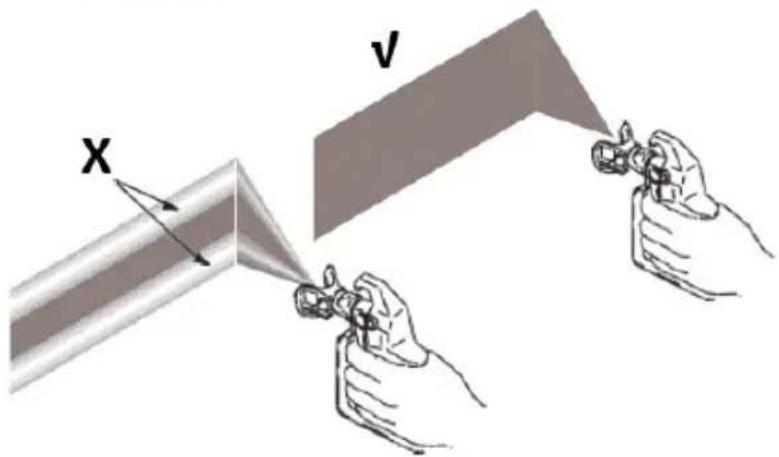

3.3.12 Kwaliteit van het spuitpatroon

Een correct spuitpatroon wordt gelijkmatig verdeeld wanneer het het oppervlak raakt.

- Spray moet worden verneveld (gelijkmatig verdeeld, geen gaten aan de randen):

X V

X – druk te laag, er ontstaan staarten en gaten aan de randen.

V - correct spuitpatroon.

Als de staarten aanhouden bij het spuiten met de hoogste spuitdruk:

• De spuittip is mogelijk versleten.
• Mogelijk is een kleinere spuittip nodig.
• Het spuitmateriaal moet mogelijk verdund worden. Als dat zo is, volg dan de aanbevelingen van de fabrikant van het materiaal.

3.3.13 Verstoppingen van de spuittip verwijderen

In het geval dat deeltjes of vuil de spuittip verstoppen, is deze machine ontworpen met een omkeerbare spuittip die de deeltjes snel en gemakkelijk verwijdert zonder dat u de spuit hoeft te demonteren.

Zie het gedeelte "De verf zeven" voor aanvullende informatie.

a) Schakel de trekkervergrendeling in. Draai de spuittip naar de ontstoppingspositie. Schakel de trekkervergrendeling uit. Activeer het spuitpistool in de afvalzone om verstoppingen te verwijderen:

OPMERKING: als de spuittip moeilijk te draaien is bij het draaien naar de ontstoppingspositie, voer dan de drukontlastingsprocedure uit, draai vervolgens het vul-/spuitventiel naar de spuitpositie en herhaal stap a).

b) Activeer de trekkervergrendeling. Draai de spuittip terug naar de spuitpositie. Schakel de trekkervergrendeling uit en ga door met spuiten:

3.4. Reiniging en onderhoud

a) Maak de pomp/slang/spuitpistool/spuittip elke dag grondig schoon als u klaar bent met schilderen.
b) Wanneer de pomp wordt opgeslagen met niet-bevriezende vloeistof, zal er schade aan de pomp optreden als water of latexverf in de pomp bevriest.

c) Haal de stekker uit het stopcontact en laat het apparaat volledig afkoelen voor elke reiniging, afstelling of vervanging van accessoires, of als het apparaat niet wordt gebruikt.
• Wacht tot de draaiende elementen stoppen.
d) Gebruik alleen niet-corrosieve reinigingsmiddelen om het oppervlak te reinigen.
e) Na het reinigen van het apparaat moeten alle onderdelen volledig worden gedroogd alvorens het opnieuw te gebruiken.
f) Bewaar het toestel op een droge, koele plaats, vrij van vocht en directe blootstelling aan zonlicht.
g) Spuit het apparaat niet af met een waterstraal en dompel het niet onder in water.
h) Zorg dat er geen water in het apparaat komt via openingen in de behuizing van het apparaat.
i) Maak de ventilatieopeningen schoon met een borstel en perslucht.
j) Het apparaat moet regelmatig worden geïnspecteerd om de technische doeltreffendheid ervan te controleren en eventuele schade op te sporen.
k) Controleer vóór aanvang van de werkzaamheden de openingen van de motormantel op verstopping.
I) Inspecteer of reinig het filter, de vloeistofinlaatzeef en het pistoolfilter vóór aanvang van elk werk.
m) Controleer de slang elke keer dat u spuit op beschadigingen. Probeer de slang niet te repareren als de slangmantel of fittingen beschadigd zijn. Gebruik geen slangen korter dan ongeveer 7,5 m.
n) Gebruik een zachte doek voor het schoonmaken.
o) Gebruik voor het schoonmaken geen scherpe en/of metalen voorwerpen (bijv. een staalborstel of een metalen spatel) omdat deze het oppervlaktemateriaal van het apparaat kunnen beschadigen.
p) Spuittips moeten mogelijk na 57 liter worden vervangen of gaan zelfs tot 227 liter mee, afhankelijk van de abrasiviteit van de verf.

3.4.1 Reinigen met een emmer

Voor kortetermijnuitschakelingsperioden (overnachting tot 2 dagen) raadpleegt u "Kortetermijnopslag" in het andere hoofdstuk. Zie de paragrafen "Compatibiliteit met reinigingsvloeistoffen" voor informatie over spoel-/reinigingsvloeistoffen en instructies voor "Statische aarding (materialen op oliebasis)".

a) Voer de "Drukontlasting"-procedure uit.
b) Verwijder de spuittip en de tipbeschermer van het pistool en plaats deze in de afvalemmer:

c) Til de aanzuigbuis en de afvoerbuis uit de verfemmer. Laat de verf in de emmer lopen.

d) Scheid de afvoerbuis (kleiner) van de aanzuigbuis (groter):

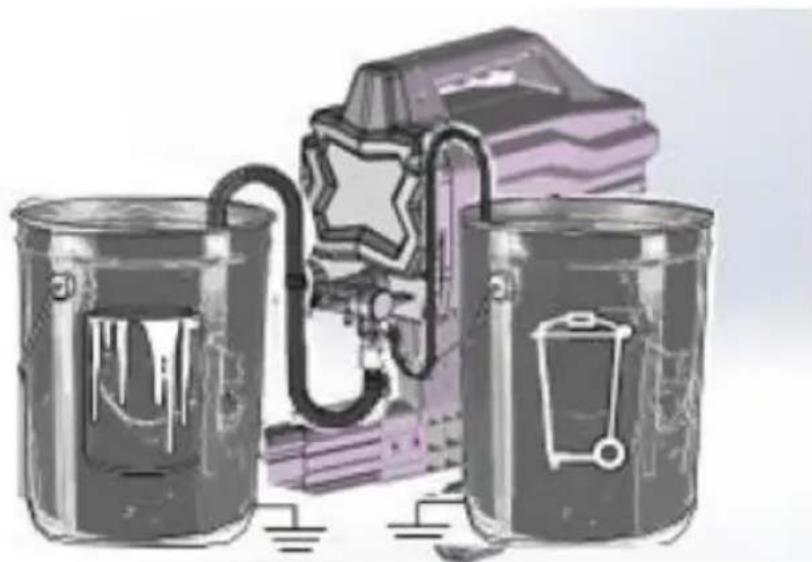

e) Plaats lege afval- en spoelvloeistofemmers naast elkaar.

f) Plaats de zuigbuis in spoelvloeistof. Gebruik water voor verf op waterbasis en terpentine of een compatibel spoelmiddel op oliebasis voor verf op oliebasis. Plaats de afvoerslang in de afvalemmer:

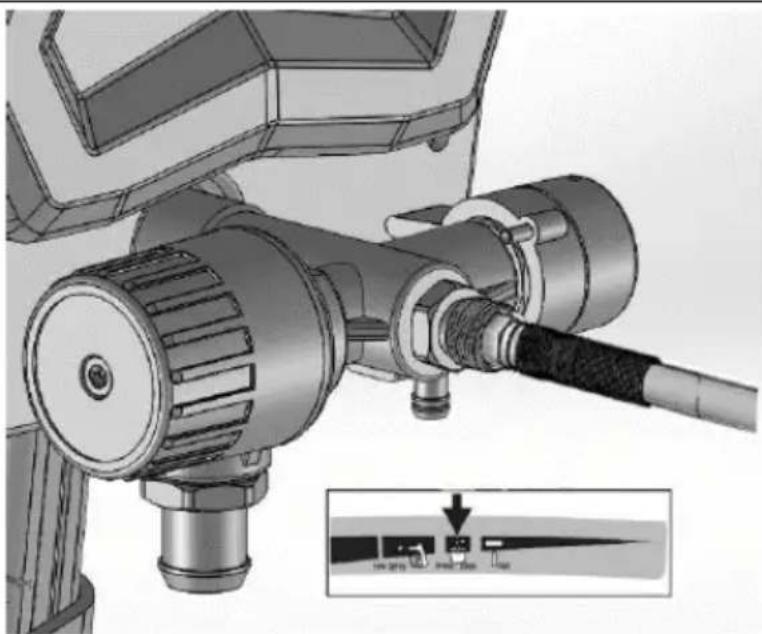

g) Draai de drukregelknop tegen de klok in naar de instelling Prime/Clean:

h) Draai het Prime/Spray-ventiel omlaag naar de PRIME-positie:

i) Zet de AAN/UIT-schakelaar in de aan-positie ("I").

j) Spoel totdat ongeveer 1/3 van de spoelvloeistof uit de emmer is geleegd.

k) Zet de AAN/UIT-schakelaar in de uitstand ("O").

OPMERKING: de volgende stap is het terugbrengen van de verf in de slang naar de verfemmer. Een slang van 7,5 meter kan bijvoorbeeld naar schatting ongeveer 0,5 liter verf bevatten.

I) Om verf uit de slang te verwijderen, richt u het pistool in de verfemmer terwijl u het pistool stevig tegen de emmer houdt.

• Schakel de trekkervergrendeling uit.
- Trek de trekker van het pistool over en houd deze ingedrukt.
- Draai de Prime/Spray-klep horizontaal naar de SPRAY-positie.
- Zet de AAN/UIT-schakelaar in de aan-positie ("I").
- Blijf de trekker van het pistool ingedrukt houden totdat u ziet dat verf verdund met spoelvloeistof uit het pistool begint te komen.

A B C D

m) Terwijl u de trekker van het pistool blijft gebruiken, beweegt u het pistool snel om de spuitvloeistof naar de afvalemmer te leiden. Ga door met het spuiten van het pistool in de afvalemmer totdat de spoelvloeistof die uit het pistool komt relatief helder is.

n) Draai de drukregelknop naar de laagste stand.
o) Stop met het activeren van het pistool. Schakel de trekkervergrendeling in.
p) Draai het vul-/spuitventiel omlaag naar de stand PRIME.
q) Zet de AAN/UIT-schakelaar in de uitstand ("O").

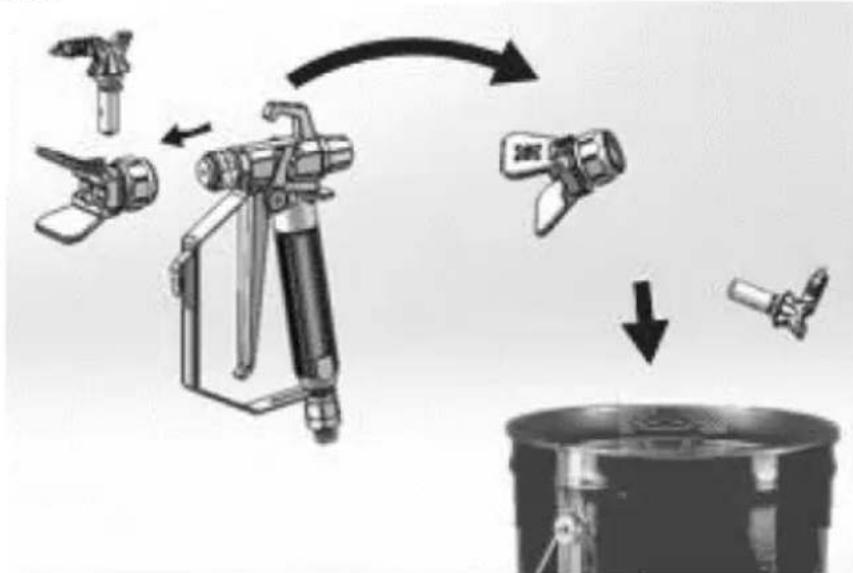

3.4.2 Het pistool reinigen

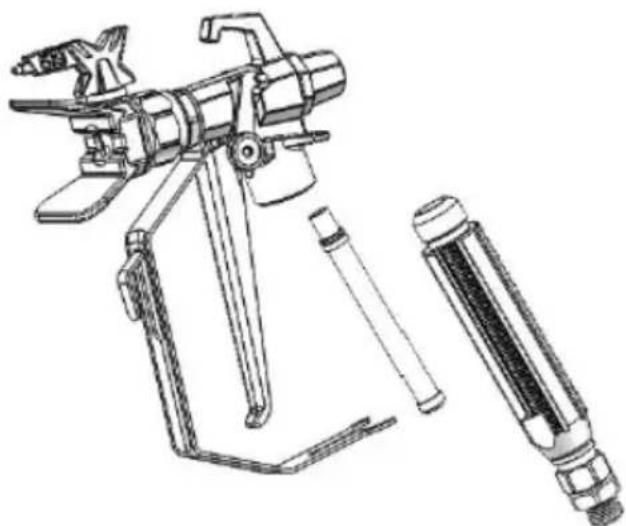

a) Reinig het pistoolvloeistoffilter elke keer dat u het systeem doorspoelt met water of spoelvloeistof en een borstel. Vervang het pistoolfilter als het beschadigd is.

b) Verwijder de spuittip en tipbeschermer en reinig met water of spoelvloeistof en een borstel.

c) Veeg de verf aan de buitenkant van het pistool af met een zachte doek die is bevochtigd met water of spoelvloeistof.

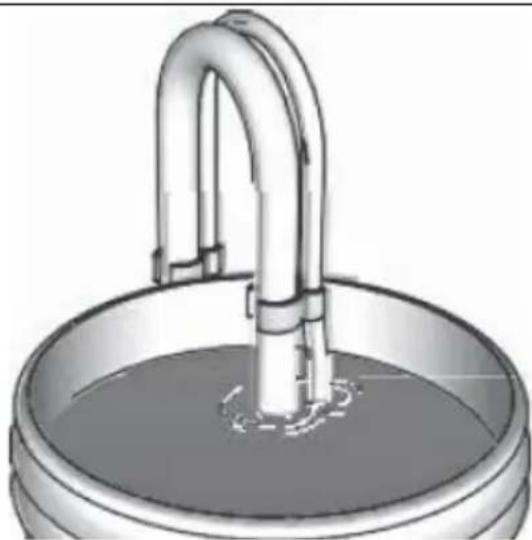

3.4.3 Kortetermijnopslag

a) Voer de "Drukontlasting"-procedure uit.

b) Laat de zuigbuis en de afvoerbuis in de verfemmer zitten:

c) Bedek de verf en de emmer stevig met plasticfolie:

e) Laat het pistool aan de slang vastzitten.

f) Verwijder de punt en beschermkap en reinig ze met water of spoelvloeistof en een borstel.

g) Veeg de verf aan de buitenkant van het pistool af met een zachte doek die is bevochtigd met water of spoelvloeistof.

3.4.4 Langetermijnopslag (meer dan 2 dagen)

Pompvloeistofpantser beschermt het spuitapparaat tegen bevriezing en corrosie.

• Zorg ervoor dat al het water eruit is voordat u het spuitapparaat opbergt.
• Zorg ervoor dat het water in het spuitapparaat niet bevriest.
• Bewaar het spuitapparaat niet onder druk.
• Bewaar de machine binnenshuis.

a) Voer de "Drukontlasting"-procedure uit.

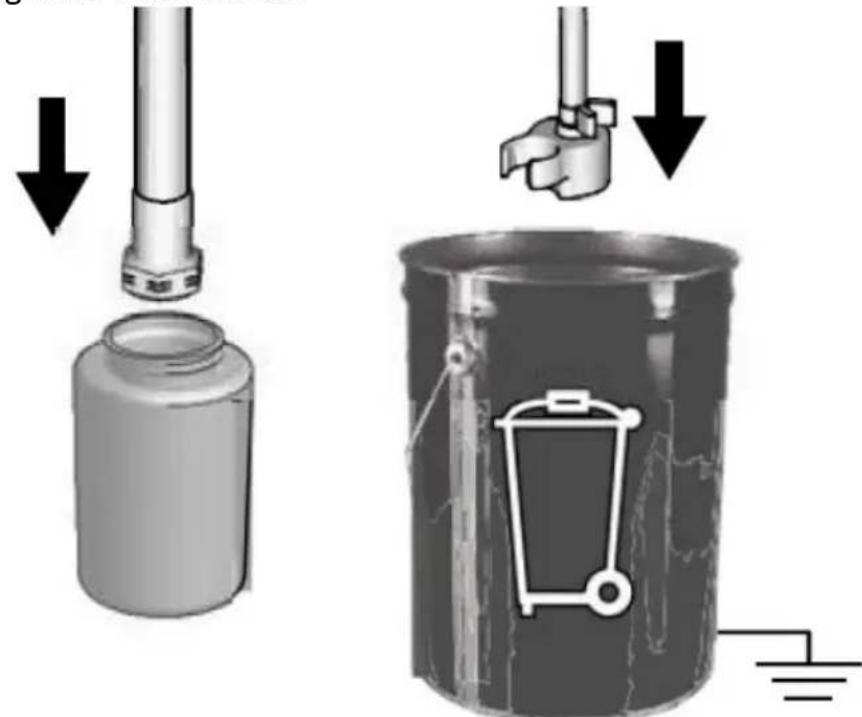

b) Plaats de aanzuigslang in de fles met opslagvloeistof van de pomp en de afvoerslang in de afvalemmer.

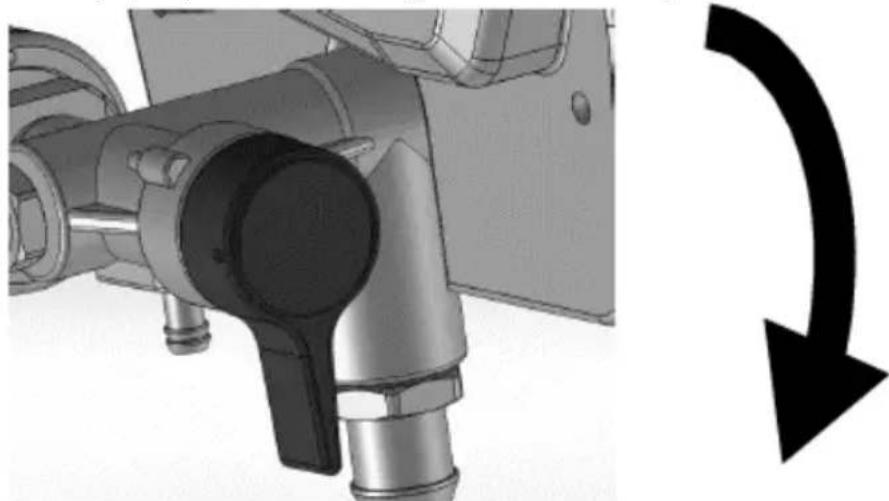

c) Draai het Prime/Spray-ventiel omlaag naar de PRIME-positie:

d) Zet de AAN/UIT-schakelaar in de aan-positie ("I").

NL

e) Draai de drukregelknop met de klok mee totdat de machine wordt ingeschakeld en begint te pompen.
f) Wanneer er opslagvloeistof uit de afvoerbuis komt (5-10 seconden), zet u de AAN/UIT-schakelaar in de uitstand ("O").
g) Draai de Prime/Spray-klep horizontaal naar de SPRAY-stand om de opslagvloeistof tijdens opslag in het spuitapparaat te houden:

h) Laat het pistool aan de slang vastzitten.

i) Verwijder de punt en beschermkap en reinig met water of spoelvloeistof en een borstel.

j) Veeg de verf aan de buitenkant van het pistool af met een zachte doek die is bevochtigd met water of spoelvloeistof.

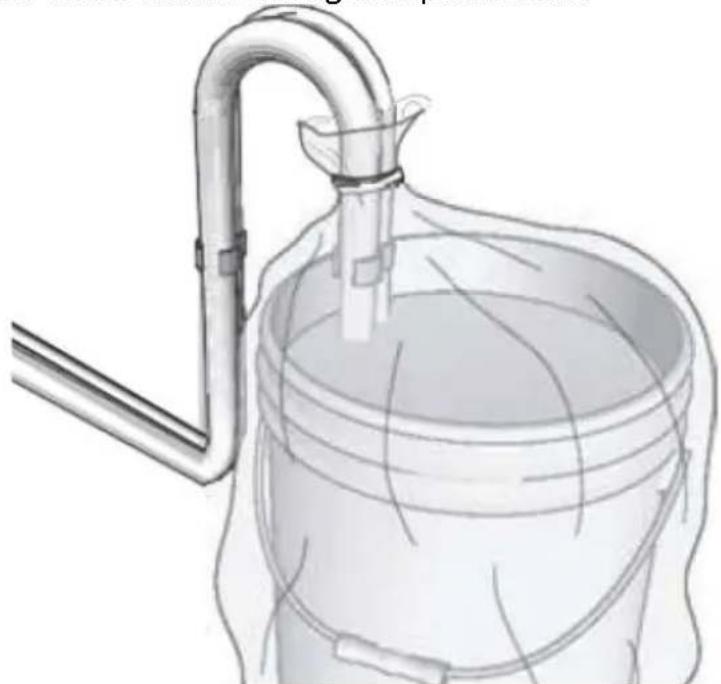

k) Bevestig een plastic zak rond de zuig- en afvoerbuis om eventuele druppels op te vangen:

3.4.5 Statische aarding (verf op oliebasis)

• Gebruik altijd een metalen emmer voor materialen op oliebasis die moeten worden gespoeld met compatibele spoeloplosmiddelen op oliebasis wanneer het spuitapparaat wordt gespoeld of de druk wordt ontlast.
• Gebruik alleen geleidende metalen emmers, geplaatst op een geaard oppervlak zoals beton.
• Plaats de emmer niet op een niet-geleidend oppervlak, zoals papier of karton, dat de continuïteit van de aarding onderbreekt.

3.4.6 Verwijderen en installeren van de inlaatklep

Als de inlaatklep verstopt is of vastzit, verwijdert u de klepconstructie en reinigt u deze grondig of vervangt u deze.

a) Verwijder de aanzuigbuis of trechter van het spuitapparaat.

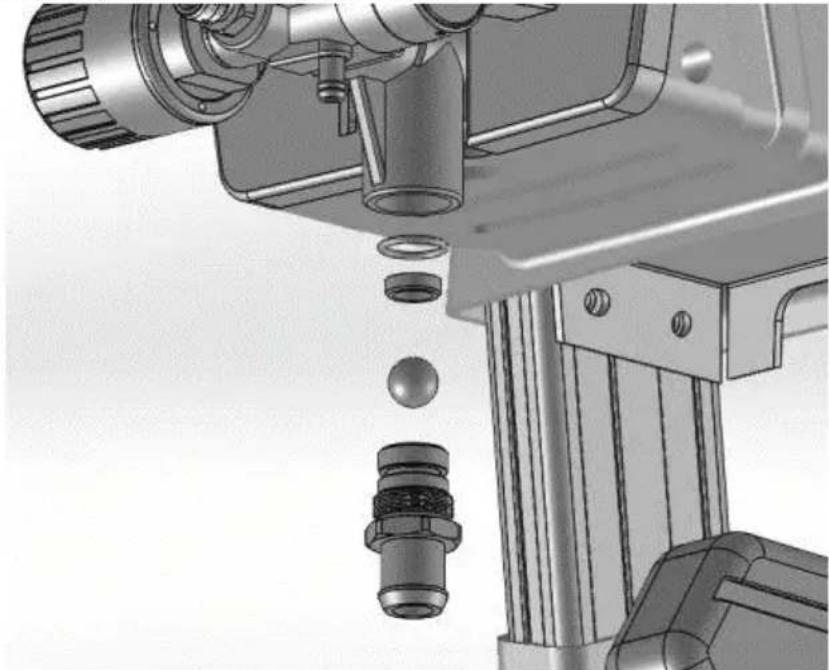

b) Maak de inlaatklep los en verwijder deze:

LET OP: zorg ervoor dat de kogel en de veer in de inlaatklep niet loskomen. Het kan eruit vallen als de inlaatklep wordt verwijderd. De pomp zuigt niet aan zonder kogel en veer.

c) Verwijder eventueel vuil en opgedroogde verf uit de holte en vervang de bal door de veer. Draai de pompinlaatklep vast met het juiste gereedschap op het frame.

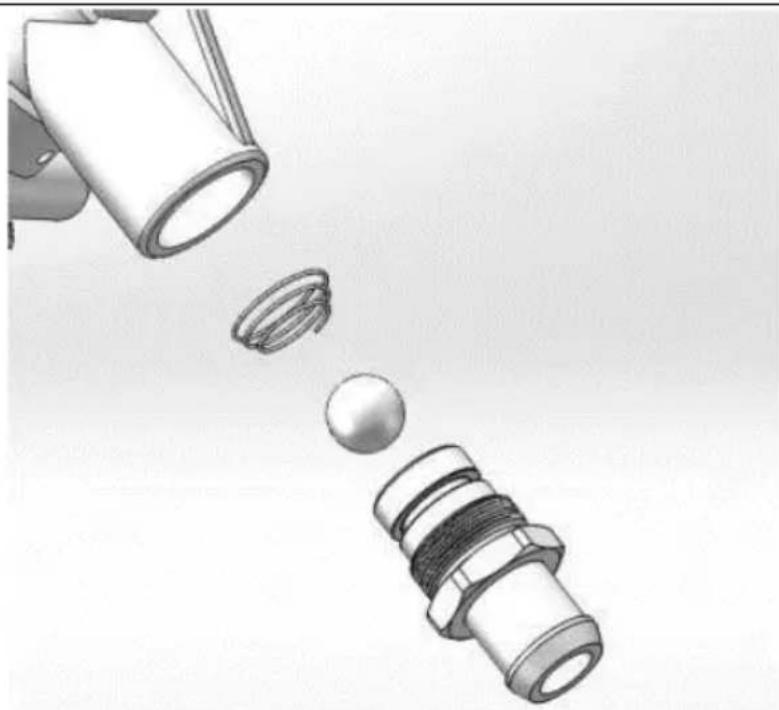

d) Let bij het installeren van de kogel- en kegelveer op de richting van de conische veer:

3.4.7 Compatibiliteit met reinigingsvloeistoffen

• Bij het spuiten van materialen op waterbasis het systeem grondig doorspoelen met water.
• Bij het spuiten van materialen op oliebasis het systeem grondig doorspoelen met terpentine of een compatibel, op olie gebaseerd spoeloplosmiddel.
• Om materialen op waterbasis te spuiten na het spuiten van materialen op oliebasis, spoelt u het systeem eerst grondig met water. Het water dat uit de afvoerbuis stroomt, moet helder en oplosmiddelvrij zijn voordat u begint met het spuiten van het materiaal op waterbasis.
• Om materialen op oliebasis te spuiten na het spuiten van materialen op waterbasis, moet u het systeem eerst grondig doorspoelen met terpentine of een compatibel spoeloplosmiddel op oliebasis. Het oplosmiddel dat uit de afvoerbuis stroomt, mag geen water bevatten. Volg bij het spoelen met oplosmiddelen altijd de instructies voor "Statische aarding" (materialen op oliebasis).
• Om te voorkomen dat vloeistof terugspat op uw huid of in uw ogen, moet u het pistool altijd op de binnenkant van de emmer richten.

VERWIJDEREN VAN GEBRUIKTE APPARATEN

Gooi dit apparaat niet in gemeentelijke afvalsystemen. Lever het in bij een recycling- en verzamelpunt voor elektrische apparaten. Controleer het symbool op het product, de gebruiksaanwijzing en de verpakking. De kunststoffen die voor de bouw van het apparaat zijn gebruikt, kunnen overeenkomstig hun markering worden gerecycleerd. Door te kiezen voor recycling levert u een belangrijke bijdrage aan de bescherming van het milieu.

Neem contact op met plaatselijke autoriteiten voor informatie over plaatselijke recycling.

PROBLEEMOPLOSSEN

Probleem	Mogelijke oorzaak	Oplossing
Motor draait niet: (controleer of de machine is aangesloten, en AAN/UIT-schakelaar is ingeschakeld)	Drukregeling is ingesteld bij nuldruk.	Draai de drukregelknop met de klok mee om de drukinstelling te verhogen.
	Stopcontact levert geen stroom.	Testuitgang met bekend werkend apparaat. Reset de stroomonderbreker of vervang de zekering. Zoek een werkend stopcontact. Reset de stroomonderbreker van het gebouw of vervang de zekering.
	Verlengsnoer is beschadigd.	Vervang het verlengsnoer.
	Het elektrisch snoer van de machine is beschadigd.	Controleer op kapotte isolatie of draden. Vervang het elektrisch snoer als het beschadigd is.
	Pomp is vastgelopen (verf is uitgehard in de pomp of het water in de pomp is bevroren.)	Zet de AAN/UIT-schakelaar uit en haal de stekker van het spuitapparaat uit het stopcontact. Als het bevoren is, probeer dan NIET te starten Laat de machine staan totdat deze volledig is ontdooid, anders kan de motor, de besturingskaart en/of de aandrijflijn beschadigd raken. Zet de machine enkele uren ineen warme ruimte. Controleer of de pomp vrij beweegt door de mantel en de draaiende ventilator te verwijderen. Indien niet bevroren, controleer dan of uitgeharde verf in de pomp. Als de motor niet meedraait pomp verwijderd, neem contact op met de klantenservice van de fabrikant.
	Motor of besturingskaart is beschadigd.	Neem contact op met de klantenservice van de fabrikant.
Machine draait, maar pomp niet prime of verliest prime tijdens gebruik. (Pomp draait maar pompt niet schilderen of druk opbouwen.)	De terugslagkogel van de inlaatklep zit vast.	Druk op de Push Prime-knop om de bal los te maken, zodat de pomp goed kan vullen.
	Het vul-/spuitventiel staat in de SPUIT-positie.	Draai de Prime/Spray-klep omlaag naar de PRIME-positie totdat de verf uit de afvoerbuis komt. De pomp is nu gevuld.
	De pomp was niet gevuld met spoelvloeistof. (Als dit niet het geval is, kunnen dikke vloeistoffen niet aanzuigen Aanvankelijk gevuld met spoelvloeistof.)	Verwijder de zuigbuis van de verf. Vul de pomp met spoelvloeistof op olie- of waterbasis.
	Vuil in verf.	Zeef de verf.
	Dikke of “plakkerige” verf.	Sommige vloeistoffen kunnen sneller aanzuigen als de AAN/UIT-schakelaar even wordt gedraaid zodat de pomp kan vertragen en stoppen. Schakel de AAN/UIT-schakelaar indien nodig meerdere keren in en uit.
	De terugslagkogel of zitting	Verwijder de inlaatfitting.
	van de inlaatklep is vuil.	Reinig of vervang de kogel en zitting.
	De zuigbuis lekt.	Inspecteer de zuigbuisaansluiting op scheuren of vacuümlekken.
	De terugslagkogel van de uitlaatklep zit vast.	Schroef de uitlaatklep los, verwijder en reinig het geheel.
	Het vul-/spuitventiel is versleten of verstopt door vuil.	Breng het spuitapparaat naar een erkend servicecentrum.
De pomp is gevuld, maar kan geen goed spuitpatroon realiseren.	De spuittip is mogelijk gedeeltelijk verstopt.	Doorzichtige verstopping van de spuittip.
	De omkeerbare spuittip bevindt zich in de UNCLOG-positie.	Draai de pijlvormige hendel op de spuittip zodat deze naar voren wijst in de SPRAY-positie.
	Vuil in verf.	Zeef de verf.
	De druk is te laag ingesteld.	Lijn de instelindicator van de drukregelknop uit met de gewenste spuitinstelling.
	Het vloeistofffilter van het spuitpistool is verstopt.	Reinig of vervang het vloeistofffilter van het pistool.
	De geselecteerde spuittip is te groot voor de capaciteit van het spuitapparaat.	Tip vervangen.
	De spuittip is zo versleten dat het spuitapparaat niet meer kan.	Tip vervangen.
	De pakking en afdichting van de spuittip zijn versleten of ontbreken.	Vervang de pakking en afdichting.
	De inlaatzeef is verstopt of de zuigbuis is niet ondergedompeld in verf.	Verwijder het vuil van de inlaatzeef en zorg ervoor dat de zuigbuis in verf is ondergedompeld.
	Het verlengsnoer is te lang of niet zwaar genoeg.	Vervang het verlengsnoer.
	De klep van de inlaatpomp of de uitlaatpomp is versleten of verstopt met vuil.	Controleer op versleten of vervuilde inlaat klep of uitlaatklep.- Prime het spuitapparaat metverf- Trek de trekker van het pistool even af- Wanneer de trekker wordt losgelaten, moet de pomp even draaien en stoppen- Als de pomp blijft draaien, zijn de pompkleppen mogelijk versleten of vervuild met vuil- Kleppen reinigen en opnieuw installeren.
	Materiaal is te dik.	Dun materiaal. Volg de aanbevelingen van de fabrikant.
	Airless slang is te lang (als er een extra sectie is toegevoegd).	Verwijder het gedeelte van de airless slang.
Het spuitpistool stopte met spuiten de trekker wordt overgehaald.	De spuittip is verstopt.	Doorzichtige verstopping van de spuittip.
	Machine verloor prime.	Zie het hoofdstuk over het oplossen van problemen “Machine draait, maar de pomp zuigt niet aan of verliest aanzuiging tijdens gebruik.”
Wanneer verf wordt gespoten, loopt deze uit de muur of zakt.	Materiaal gaat te dik aan.	Verplaats het pistool sneller.
		Kies een spuittip met een kleinere gatgrootte.
		Kies een spuittip met bredere ventilator.
		Zorg ervoor dat het pistool ver genoeg van het oppervlak verwijderd is.
Wanneer verf wordt gespoten, is er dekking ontoereikend.	Materiaal gaat te dun aan.	Beweeg het pistool langzamer.
		Kies een spuittip met een grotere gatgrootte.
		Kies een spuittip met een smallere waaier.
		Zorg ervoor dat het pistool dicht genoeg bij het oppervlak is.

NL

Het waaierpatroon varieert dramatisch spuiten.	De drukcontroleschakelaar is versleten en veroorzaakt overmatige drukvariaties.	Breng het spuitapparaat naar een erkende instantie Servicecentrum.
Kan het spuitpistool niet activeren.	De trekkervergrendeling van het spuitpistool is ingeschakeld.	Draai de trekkervergrendeling om de trekkervergrendeling uit te schakelen.
Verf komt uit de druk schakelaar.	De drukcontroleschakelaar is versleten.	Breng de machine naar een erkend bedrijf Servicecentrum.
Verf lekt via de afvoerbuis.	Machine staat te hoog onder druk.	Breng de machine naar een erkend servicecentrum.
Verf lekt buiten de pomp.	Pomppakkingen zijn versleten.	Vervang de pomppakkingen.
De motor is heet en draait met tussenpozen.Motor schakelt automatisch uit vanwege extreme hitte. Er kan schade optreden als de oorzaak niet wordt verholpen.	De ventilatiegaten in de behuizing zijn verstopt of het spuitapparaat is bedekt.	Houd de ventilatiegaten vrij van obstakels en overspray en houd het spuitapparaat open luchten.
	Het verlengsnoer is te lang of niet zwaar genoeg.	Vervang het verlengsnoer.
	Er wordt een ongereguleerde elektrische generator gebruikt die een te hoge spanning heeft.	Gebruik een elektrische generator met een geschikte spanningsregelaar.
	Motor moet vervangen worden.	Breng de machine naar een erkend bedrijf service Centrum.
