BRUGSANVISNING HSPR-650 MSW

Bemærk at denne brugervejledning er maskinoversat. Skønt der er blevet gjort en stor arbejdsindsats for at få oversættelserne så præcise som muligt, er ingen maskineoversættelser perfekte, og er heller ikke ment som erstatning for en menneskelig oversættelse. Den officielle brugervejledning er den engelske version. Vi hæfter ikke juridisk for misforståelser som følge af maskinelle fejloversættelser Såfremt der opstår tvivl om meningen, henviser vi til den engelske brugsanvisning da dette er den officielle version.

Tekniske data

Beskrivelse af parametre Værdi af parameter
Produktnavn		Luftløs sprøjte
Model		MSW-HSPR-650	MSW-HSPR-650HW
Nominel spænding [V] /Frekvens [Hz]		230/50
Nominel effekt[W]		650
Beskyttelsesklasse		I
Beskyttelsesgrad IP		IP44
Isolerende kvalitet		H
Arbejdscyklus		S2 - ???
Dimensioner [Bredde x dybde x højde; mm]		365 x 350 x 415 400	x 420 x 1030
Vægt [kg]		7,45	11,8
Størrelse på sprøjtedyse[mm]	inkluderet 0,43
	støttet 0.28-0.48
Flowhastighed [L/min]		1,4
Maks. tryk [bar]		200
Længde på sprøjtepistolens slange [m]		~7.5
Motorens omdrejningshastighed [rpm]		13000

1. Generel beskrivelse

DA

Brugervejledningen er designet til at hjælpe med sikker og problemfri brug af enheden. Produktet er designet og fremstillet i overensstemmelse med strenge tekniske retningslinjer ved hjælp af de mest avancerede teknologier og komponenter. Derudover er det produceret i overensstemmelse med de strengeste kvalitetsstandarder.

BRUG IKKE ENHEDEN, MEDMINDRE DU HAR LÆST OG FORSTÅET DENNE BRUGERVEJLEDNING GRUNDIGT.

For at forlænge apparatets levetid og sikre problemfri drift skal du bruge det i overensstemmelse med denne brugervejledning og regelmæssigt udføre vedligeholdelsesopgaver. De tekniske data og specifikationer i denne brugervejledning er opdaterede. Producenten forbeholder sig ret til at foretage ændringer i forbindelse med kvalitetsforbedringer. Enheden er designet til at reducere risikoen for støjemission til et minimum under hensyntagen til teknologiske fremskridt og muligheder for støjreduktion.

Legende

Produktet opfylder de relevante sikkerhedsstandarder.

Læs instruktionerne før brug.

Produktet skal genbruges.

ADVARSEL! eller FORSIGTIG ! eller HUSK! Gælder for den givne situation. (generelt adverselsskilt)

Brug sikkerhedsbriller.

Brug beskyttelseshandsker.

Brug beskyttelse af åndedrætsorganerne.

DA

	Brug beskyttelsestøj.
	OBS! Advarsel om elektrisk stød!
	OBS! Brandfare - brændbare materialer!
	OBS! Giftige stoffer, fare for forgiftning!

OBS! Tegningerne i denne manual er kun til illustration og kan i nogle detaljer afvige fra det faktiske produkt.

2. Sikkerhed ved brug

OBS! Læs alle sikkerhedsadvarsler og alle instruktioner. Hvis advarslerne og uktionerne ikke følges, kan det medføre elektrisk stød, brand og/eller alvorligonskade eller endda død.

Udtrykkene "enhed" eller "produkt" bruges i advarslerne og instruktionerne til at henvise til enheden:

Luftløs sprøjte

2.1. Elektrisk sikkerhed

a) Stikket skal passe til stikkontakten. Du må ikke ændre stikket på nogen måde. Brug af originale stik og matchende stikkontakter reducerer risikoen for elektrisk stød.
b) Undgå at røre ved jordforbundne elementer som rør, varmeapparater, kedler og køleskabe. Der er en øget risiko for elektrisk stød, hvis den jordede enhed udsættes for regn, kommer i direkte kontakt med en våd overflade eller bruges i et fugtigt miljø. Hvis der trænger vand ind i apparatet, øges risikoen for skader på apparatet og for elektrisk stød.
c) Brug kun kablet til det formål, det er beregnet til. Brug den aldrig til at bære enheden eller til at trække stikket ud af en stikkontakt. Hold kablet væk fra

varmekilder, olie, skarpe kanter eller bevægelige dele. Beskadigede eller sammenfiltrede kabler øger risikoen for elektrisk stød.

d) Hvis du arbejder med enheden udendørs, skal du sørge for at bruge en forlængerledning, der er egnet til udendørs brug. Brug af en forlængerledning, der er egnet til udendørs brug, reducerer risikoen for elektrisk stød.
e) Brug ikke enheden, hvis netledningen er beskadiget eller viser tydelige tegn på slitage. En beskadiget netledning skal udskiftes af en kvalificeret elektriker eller producentens servicecenter.
f) OBS! LIVSFARE! Sænk aldrig enheden ned i vand eller andre væsker under rengøringen.
g) Må ikke bruges i meget fugtige omgivelser eller i umiddelbar nærhed af vandtanke.
h) Før første brug skal du kontrollere, om hovedspændingstypen og strømmener i overensstemmelse med de angivne data på typeskiltet.

2.2. Sikkerhed på arbejdspladsen

a) Sørg for, at arbejdspladsen er ren og godt oplyst. En rodet eller dårligt oplyst arbejdsplads kan føre til ulykker. Prøv at tænke fremad, observere, hvad der sker, og brug din sunde fornuft, når du arbejder med enheden.
b) Brug ikke enheden i et potentielt eksplosivt miljø, f.eks. i nærheden af brandfarlige væsker, gasser eller støv. Apparatet frembringer gnister, som kan antænde støv eller dampe.
c) Hvis du opdager skader eller uregelmæssig drift, skal du straks slukke for enheden og rapportere det til en tilsynsførende uden forsinkelse.
d) Hvis du er i tvivl om, hvorvidt enheden fungerer korrekt, skal du kontakte producentens supporttjeneste.
e) Kun producentens serviceværksted må reparere enheden. Forsøg ikke at reparere på egen hånd!
f) I tilfælde af brand skal du bruge en pulver- eller kuldioxid (CO2)-brandslukker (en, der er beregnet til brug på strømførende elektriske apparater) til at slukke den.
g) Børn eller uautoriserede personer må ikke komme ind på arbejdspladsen. En distraktion kan resultere i tab af kontrol over enheden.
h) Brug enheden i et godt ventileret rum.
i) Apparatet producerer støv og snavs under drift. Det er vigtigt at beskytte tilskuere mod deres skadelige virkninger.
j) Tilslut og frakobl kun trykledningen, när luftventilen er lukket.
k) Ret ikke trykledningen mod dig selv eller mod andre mennesker eller dyr.

I) Når du starter apparatet, skal du gradvist øge lufttilførslen til apparatet for at sikre, at det fungerer korrekt. Hvis du opdager unormal drift af enheden, skal du straks koble den fra trykluften og kontakte producentens servicepunkt.
m) Kontrollér regelmæssigt sikkerhedsmærkaternes tilstand. Hvis etiketterne er ulæselige, skal de udskiftes.
n) Opbevar venligst denne manual til senere brug. Hvis denne enhed overdrages til en tredjepart, skal manualen overdrages sammen med den.
o) Opbevar emballageelementer og små monteringsdele på et sted, der ikke er tilgængeligt for børn.
p) Hold apparatet væk fra børn og kæledyr.
q) Hvis denne enhed bruges sammen med andet udstyr, skal de øvrige brugsanvisninger også følges.

OBS! Beskyt børn og andre tilskuere, når du bruger apparatet.

2.3. Personlig sikkerhed

a) Brug ikke apparatet, hvis du er træt, syg eller påvirket af alkohol, narkotika eller medicin, som i væsentlig grad kan forringe evnen til at betjene apparatet.
b) Apparatet må kun håndteres af fysisk egnede personer, der er i stand til at håndtere det, er korrekt uddannet, har kendskab til denne vejledning og er uddannet inden for rammerne af arbejdsmiljø og sikkerhed.
c) Brug din sunde fornuft og vær opmærksom, når du arbejder med enheden. Midlertidigt tab af koncentration under brug af apparatet kan føre til alvorlige skader.
d) Brug de personlige værnemidler, der er nødvendige for at arbejde med enheden, som angivet i afsnit 1 "Forklaring". Brug af korrekte og godkendte personlige værnemidler reducerer risikoen for skader.
e) For at undgå, at enheden tændes ved et uheld, skal du sørge for, at kontakten står på OFF, før du tilslutter den til en strømkilde.
f) Lad være med at overvurdere dine evner. Når du bruger enheden, skal du holde balancen og være stabil hele tiden. Det sikrer bedre kontrol over enheden i uventede situationer.
g) Trykluft kan forårsage alvorlig personskade.
h) Brug øjen-, øre- og åndedrætsværn.
i) Enheden er ikke et stykke legetøj. Børn skal være under opsyn for at sikre, at de ikke leger med enheden.

j) Det er forbudt at rette pistolen mod sig selv, andre mennesker eller dyr.

2.4. Sikker brug af enheden

a) Maskinen skal være placeret på et stabilt underlag. Brug de rigtige værktøjer til den givne opgave. En korrekt valgt enhed vil udføre den opgave, den er designet til, bedre og på en mere sikker måde.
b) Brug ikke enheden, hvis "ON/OFF"-kontakten ikke fungerer korrekt (den tænder og slukker ikke for enheden). Enheder, der ikke kan tændes og slukkes med ON/OFF-knappen, er farlige, bør ikke betjenes og skal repareres.
c) Afbryd enheden fra strømforsyningen, før du påbegynder justering, rengøring og vedligeholdelse. En sådan forebyggende foranstaltning reducerer risikoen for utilsigtet aktivering.
d) Når den ikke er i brug, skal den opbevares på et sikkert sted, væk fra børn og personer, der ikke er fortrolige med enheden, og som ikke har læst brugervejledningen. Apparatet kan udgøre en fare i hænderne på uerfarne brugere.
e) Hold enheden i perfekt teknisk stand. Før hver brug skal du kontrollere, om der er generelle skader, og især kontrollere bevægelige komponenter for knækkede dele eller elementer og for andre forhold, der kan påvirke enhedens sikre drift. Hvis du opdager en skade, skal du aflevere enheden til reparation før brug.
f) Opbevar enheden utilgængeligt for børn.
g) Reparation eller vedligeholdelse af enheden skal udføres af kvalificerede personer, og der må kun bruges originale reservedele. Det sikrer en sikker brug.
h) For at sikre enhedens funktionsdygtighed må de fabriksmonterede afskærmninger ikke fjernes, og skruerne må ikke løsnes.
i) Når du transporterer og håndterer enheden mellem lageret og destinationen, skal du overholde de arbejdsmiljø- og sikkerhedsprincipper for manuel transport, der gælder i det land, hvor enheden skal bruges.
j) Undgå situationer, hvor enheden holder op med at fungere under brug på grund af for stor belastning. Det kan resultere i overophedning af drivelementerne og beskadigelse af enheden.
k) Rør ikke ved leddelte dele eller tilbehør, medmindre enheden er koblet fra strømkilden.
I) Apparatet må ikke flyttes, justeres eller drejes under arbejdet.
m) Lad ikke dette apparat være uden opsyn, mens det er i brug.
n) Rengør enheden regelmæssigt for at forhindre, at der samler sig genstridigt snavs.

o) Den specificerede vibrationsemission blev målt ved hjælp af standardmålemetoder. Vibrationsemissioner kan ændre sig, hvis enheden bruges i forskellige omgivelser.
p) Før hver brug skal du sikre dig, at dysen er korrekt monteret i apparatet, og at slangen er korrekt monteret og ubeskadiget.
q) Bær eller hæng ikke enheden i trykledningen.
r) Rør ikke ved bevægelige dele eller tilbehør, medmindre enheden er koblet fra trykluftforsyningen.
s) Hvis du opdager en lækage fra enheden eller slangerne, skal du straks afbryde tryklufttilførslen og udbedre fejlen.
t) Kør ikke enheden, när den er tom.
u) Det er forbudt at gribe ind i enhedens struktur for at ændre dens parametre eller konstruktion.
v) Hold enheden væk fra ild- og varmekilder.
w) Ventilationsåbningerne må ikke dækkes til!
x) BEMÆRK: Under drift bliver nogle af apparatets elementer meget varme -fare for skoldning!
y) Ret ikke strålen mod kilder til luftudblæsning/cirkulation.

OBS! På trods af det sikre design af enheden og dens beskyttelsesfunktioner og på trods af brugen af ekstra elementer, der beskytter operatøren, er der stadig en lille risiko for ulykker eller skader, når enheden bruges. Vær opmærksom og brug din sunde fornuft, når du bruger enheden.

Produktet er beregnet til sprøjtepåføring af maling på store overflader eller elementer udendørs eller indendørs og har til formål at lette og fremskynde malerarbejde, fx ved byggerenovering og efterbehandling.

FORSIGTIG: Enheden er ikke egnet til brug sammen med strukturmaling, primere eller asfaltforsegler eller med væsker, der reagerer med aluminiumsdele i produktet (f.eks. klor).

Produktet er kun beregnet til hjemmebrug!

Brugeren er ansvarlig for eventuelle skader som følge af utilsigtet brug af enheden.

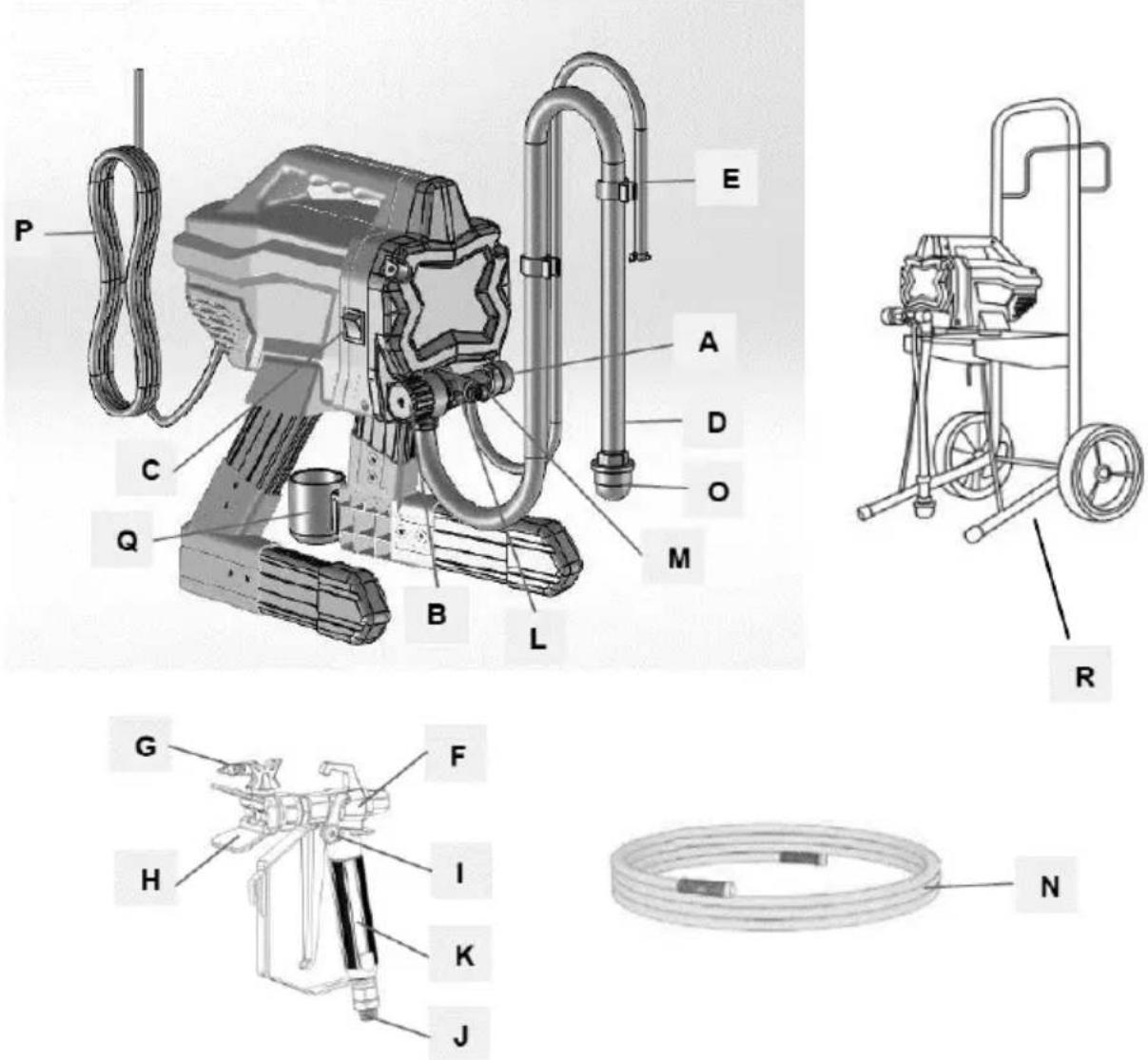

3.1. Beskrivelse af enheden

MSW-HSPR-650 vist (MSW-HSPR-650HW lignende)

A. Prime/spray-ventil
B. Trykreguleringsknap
C. ON/OFF-kontakt
D. Sugerør
E. Afløbsrør
F. Sprøjtepistol
G. Vendbar sprøjtespids
H. Spidsbeskyttelse

I. Lås på pistolens aftrækker
J. Indløbsfitting til pistolvæske
K. Filter til pistolvæske (inde i håndtaget)
L. Pumpe
M. Udløbsfitting til pumpevæske
N. Højtryksslange
O. Indsugningsfilter

P. Strømkabel

3.2. Klargøring til brug

Omgivelsestemperaturen må ikke overstige 40 °C, og den relative luftfugtighed må ikke overstige 85 %. Brug kun enheden i godt ventilerede områder. Apparatets luftudgang må ikke blokeres. Hold enheden væk fra varme overflader. Apparatet skal altid bruges, når det står på en jævn, stabil, ren, brandsikker og tør overflade, og det skal være uden for børns og personer med begrænsede mentale og sensoriske funktioners rækkevidde. Ventilen/kontakten, der afbryder tryklufttilførslen, skal være umiddelbart tilgængelig fra det område, hvor enheden bruges. Placer enheden, så du altid har adgang til strømstikket. Netledningen, der er tilsluttet apparatet, skal være korrekt jordet og svare til de tekniske oplysninger på produktetiketten.

3.2.1 SAMLING AF APPARATET

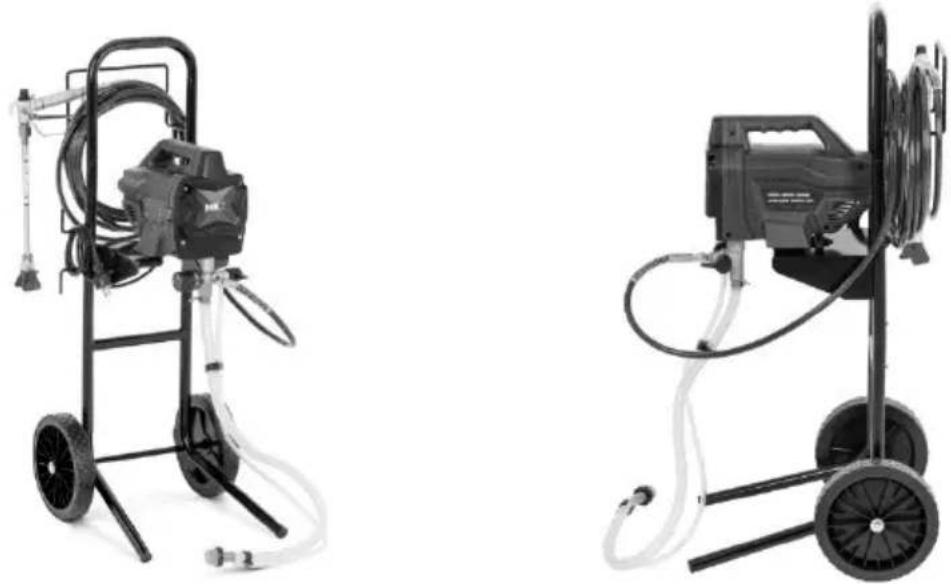

a) I MSW-HSPR-650HW samles vognen med maskinen først (som vist på billederne nedenfor):

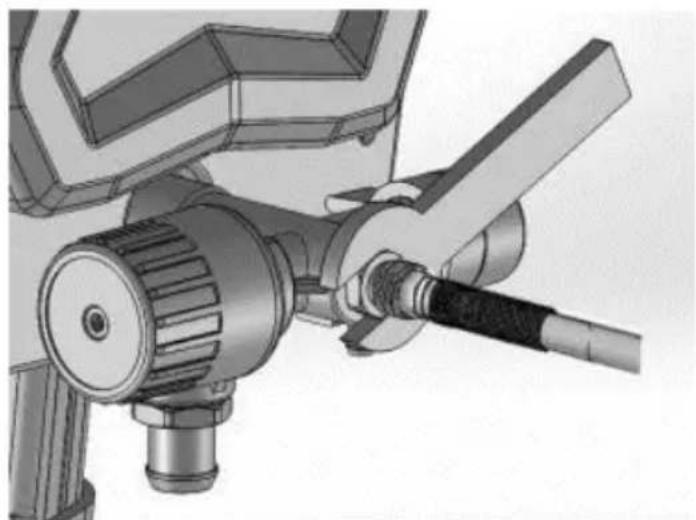

b) Tilslut airless-slangen til væskeudløbet. Brug en skruenøgle til at spænde dem godt sammen:

c) Tilslut den anden ende af slangen til sprøjtepistolen.

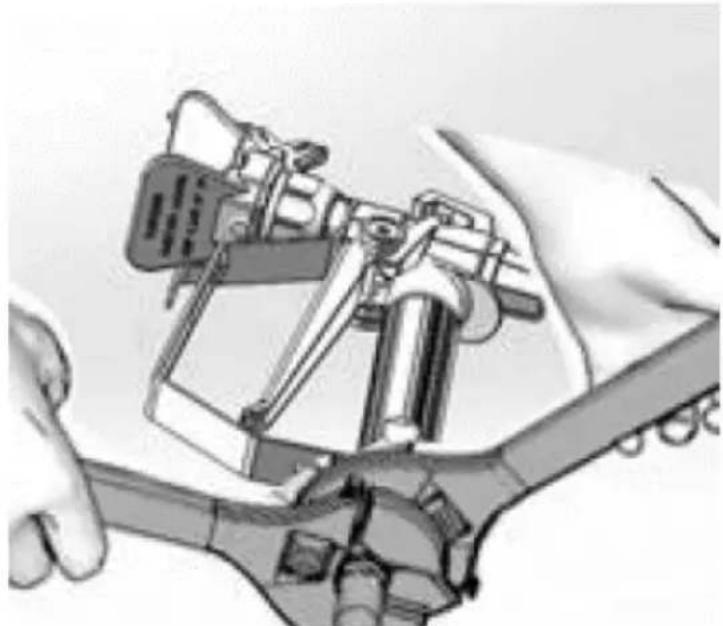

d) Brug to skruenøgler til at spænde ordentligt. Hvis slangen allerede er tilsluttet, skal du

Sørg for, at forbindelserne er tætte:

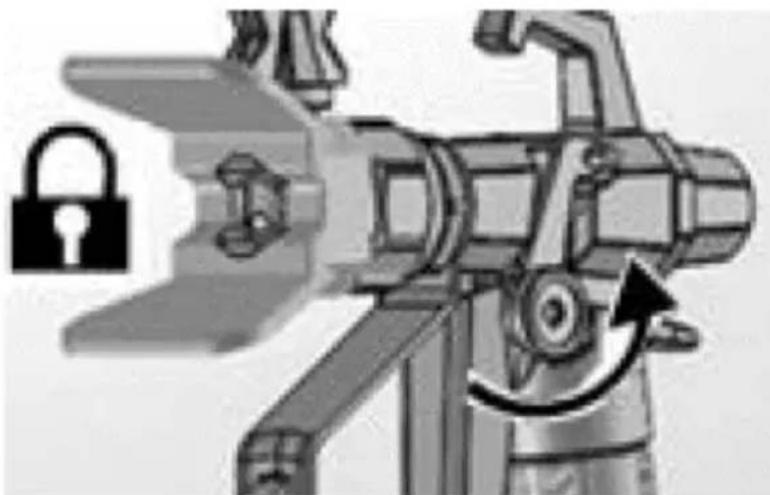

e) Aktiver aftrækkerlåsen:

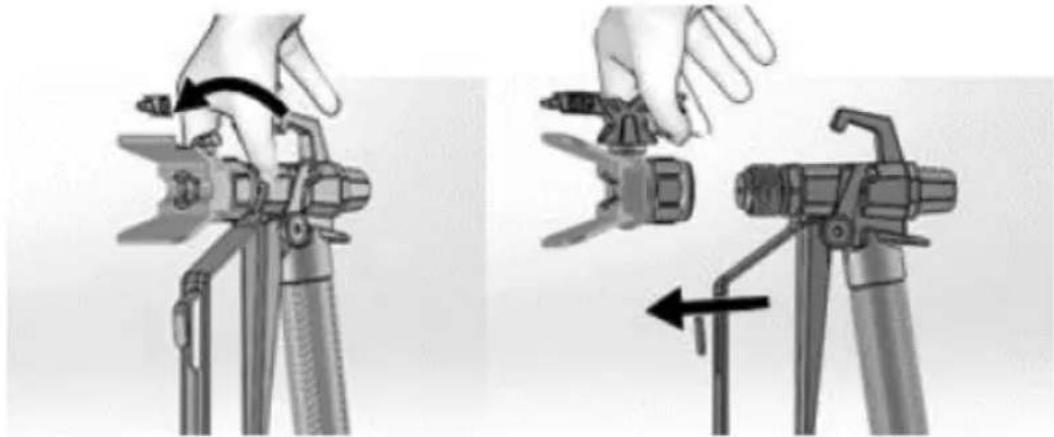

f) Fjern spidsafskærmningen. Vær forsigtig, da spidsforseglingen kan falde ud, när spidsafskærmningen fjernes:

h) Efter længere tids opbevaring skal du tjekke indløbssien for tilstopninger og snavs.

3.3. Brug af enhed

3.3.1 Beskrivelse af enhedens dele (se billedet med beskrivelse)

Ref.del	Navn Beskrivelse af driften
A	Prime/spray-ventil	- I PRIME-position ledes væsken til drænrøret.- I SPRAY-position ledes væske under tryk tilMalingsslange.- Aflaster automatisk
B	Trykreguleringsknap	∅ger (med uret) og mindsker (mod uret) væsketryk i pumpe, slange og sprøjtepistol. For at vælge funktion skal du justere symbolet på trykreguleringsknappen med indstillingsindikatoren.
C	ON/OFF-kontakt	Slår sprøjten til eller fra.
D	Sugerør	Trækker væske fra malerspanden ind i pumpen.
E	Afløbsrør	Dræner væske i systemet under priming og trykaflastning.
F	Luftfri sprøjtepistol	Dispenserer væske.
G	Vendbar sprøjtespids	- Forstøver væsken, der sprøjtes, danner sprøjtemønster og styrer væskestrømmen efter hullets størrelse.- Omvendt position fjerner tilstoppede spidser uden behov for adskillelse.
H	Spidsbeskyttelse	Reducerer risikoen for skader ved væskeindsprøjtning.
I	Lås på pistolens aftrækker	Forhindrer utilsigtet udløsning af sprøjtepistolen.
J	Indløbsfitting til pistolvæske	Gevindtilslutning til malerslange.
K	Filter til pistolvæske	Filtrerer væsken, der kommer ind i sprøjtepistolen, for at reducere tilstopning af spidsen.
L	Pumpe	Pumper og sætter væske under tryk og leverer den til malerslangen.
M	Udløbsfitting til pumpevæske	Gevindtilslutning til airless-slange.
N	Airless-slange	Transporterer højtryksvæske fra pumpen til sprøjtepistolen.
O	Indsugningsfilter	Forhindrer snavs i at trænge ind i pumpen.
P	Strømkabel	Sættes til strømkilden.
Q	Drypkop til sugerør	Holder sugeslangen under transport for at opsamle dryp.

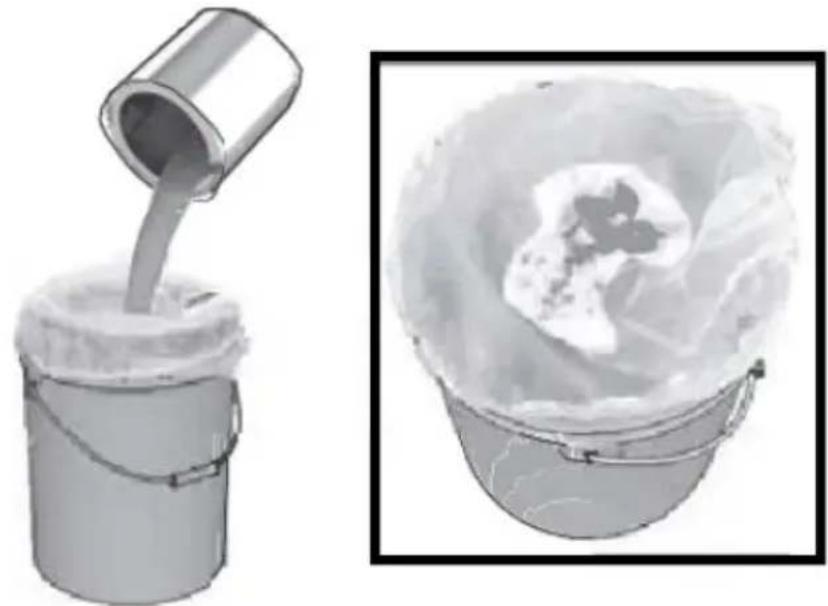

3.3.2 Sigtning af malingen

VIGTIGT: Tidligere åbnet maling kan indeholde indtørrede malingselementer eller andet snavs. For at undgå problemer med priming og tilstopning af sprøjtespidsen anbefales det at sile malingen før brug. Spænd en malingssi ud over en ren spand, og hæld malingen gennem sien for at opsamle tørret maling og snavs, før du sprøjter:

VIGTIGT: Alt pneumatisk udstyr forbliver under tryk, indtil trykket aflastes manuelt. Denne procedure er med til at forhindre alvorlige skader fra væske under tryk, f.eks. hudinjektion eller væskesprøjt.

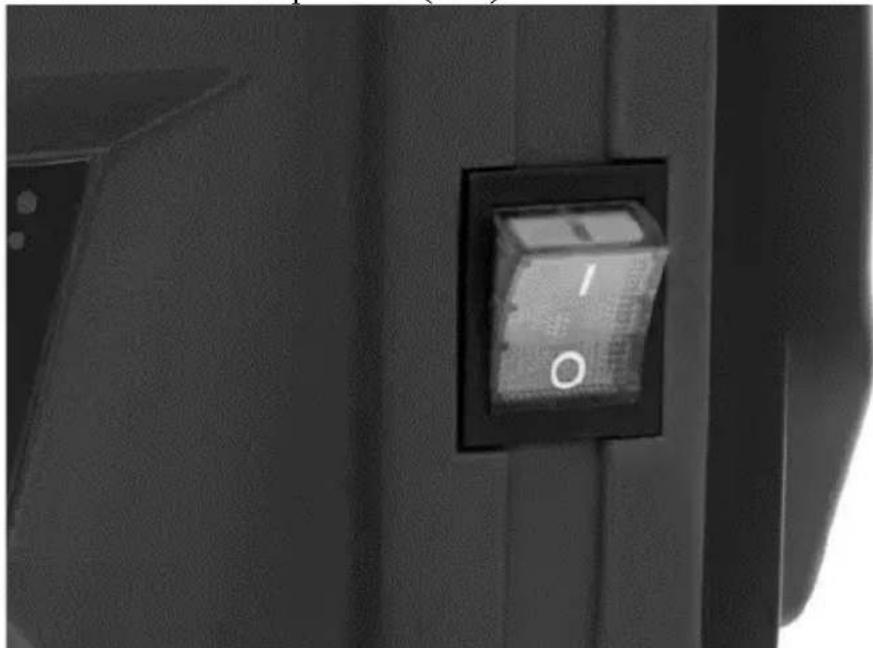

a) Sæt ON/OFF-kontakten i off-position ("O"):

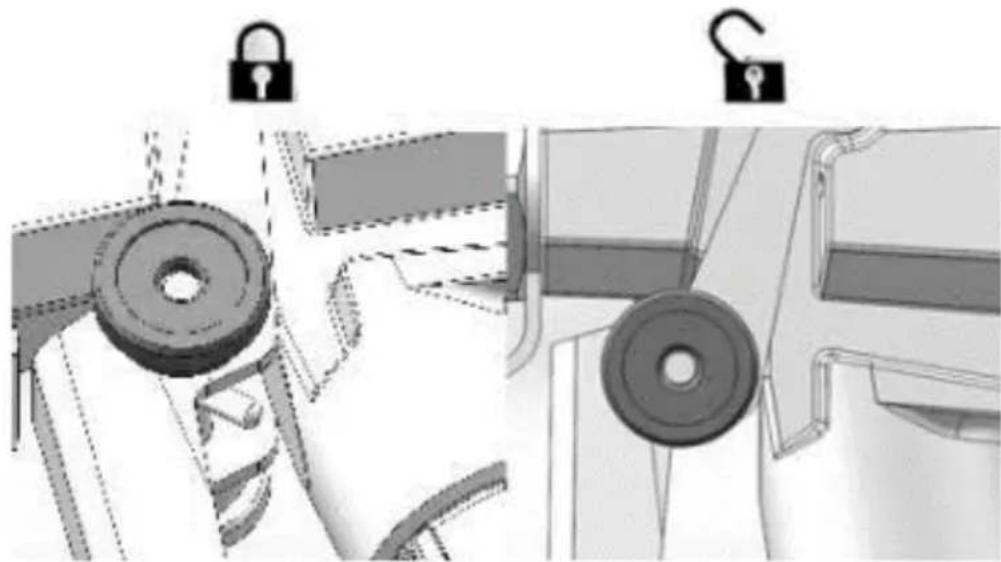

b) Aktiver aftrækkerlåsen. Det anbefales altid at aktivere den, när maskinen er stoppet, for at forhindre, at pistolen udløses ved et uheld:

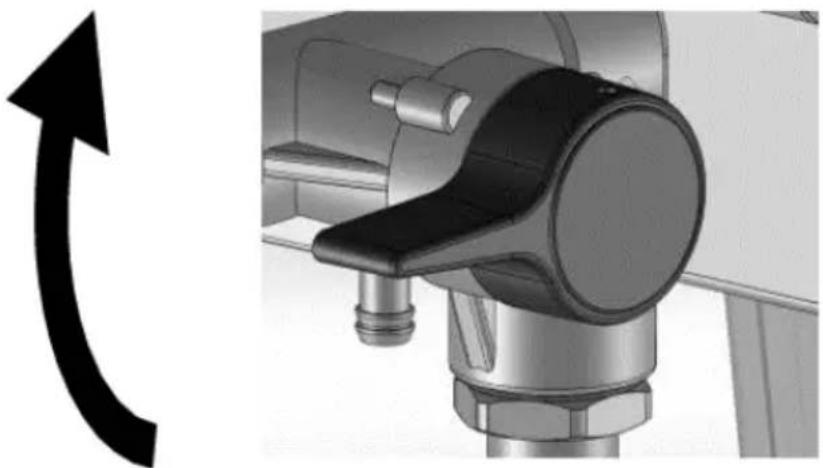

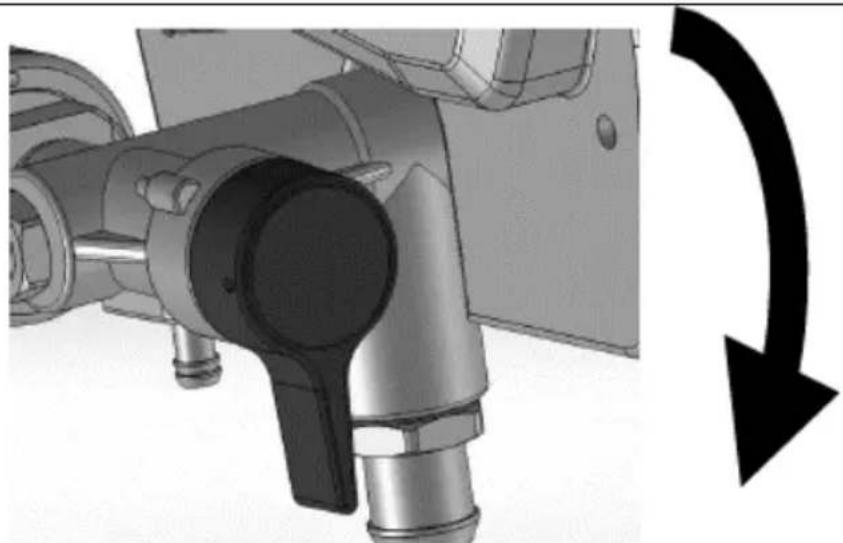

d) Sæt afløbsslangen i en affaldsspand, og drej Prime/Spray-ventilen i PRIME-position (afløb) for at aflaste trykket:

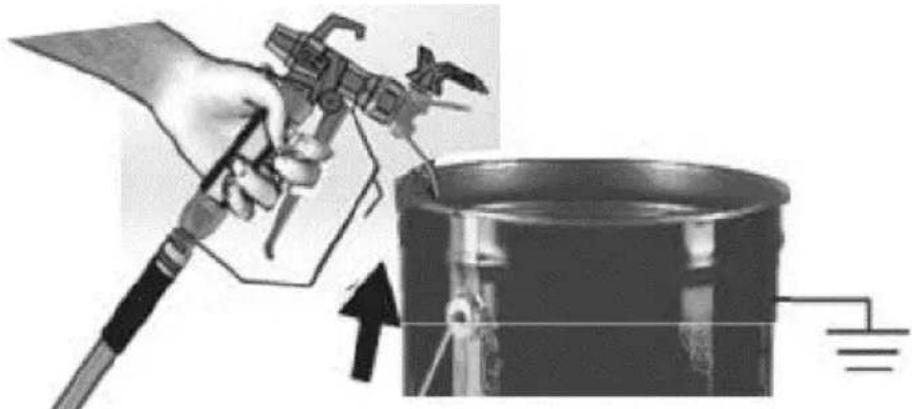

e) Hold pistolen fast inde i en spand, frigør aftrækkerlåsen, og træk i aftrækkeren for at lette trykket:

f) Aktiver aftrækkerlåsen.

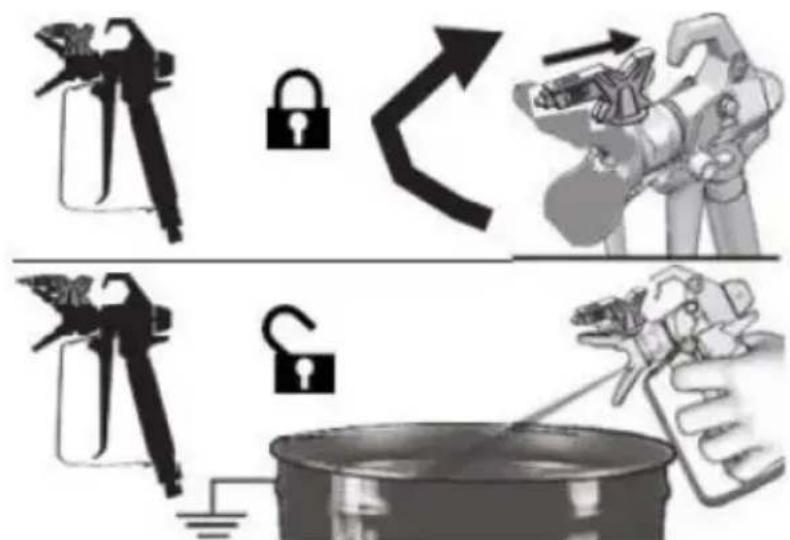

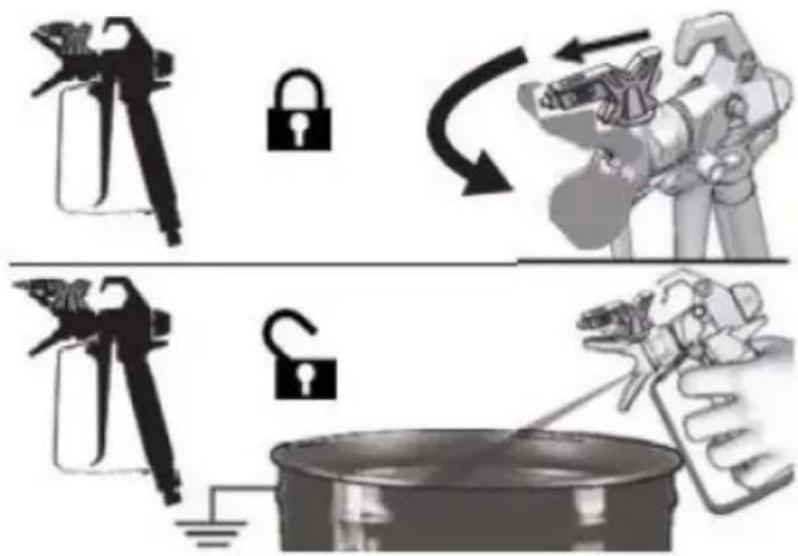

g) Hvis du har mistanke om, at sprøjtespidsen eller slangen er tilstoppet, eller at trykket ikke er aflastet helt, så..:

• Løsn meget langsomt spidsbeskyttelsens låsemøtrik eller koblingen på slangeenden for at lette trykket gradvist.
  • Løsn møtrikken eller koblingen helt.
• Fjern forhindringer i airless-slangen eller sprøjtespidsen.

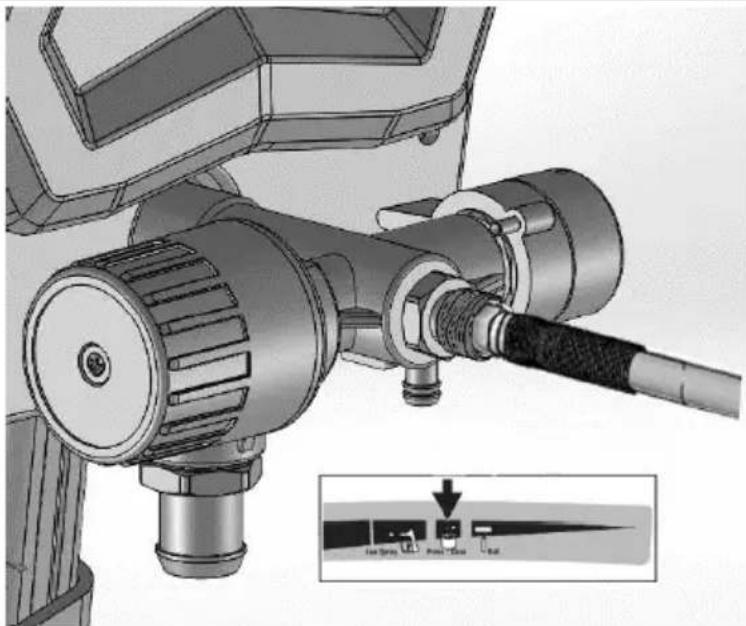

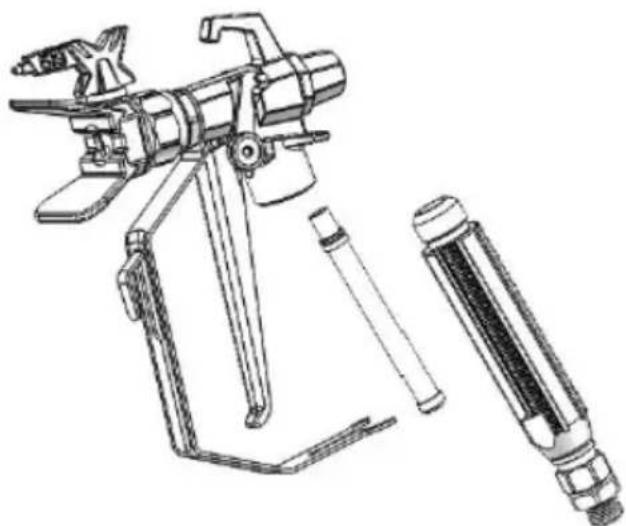

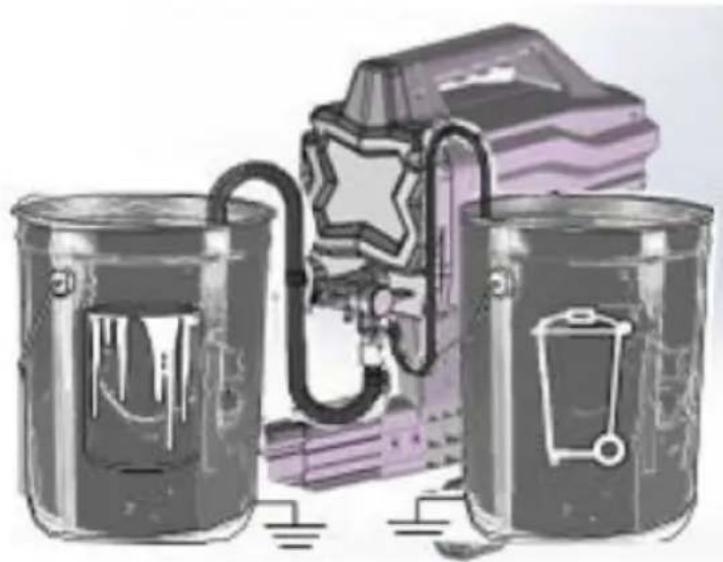

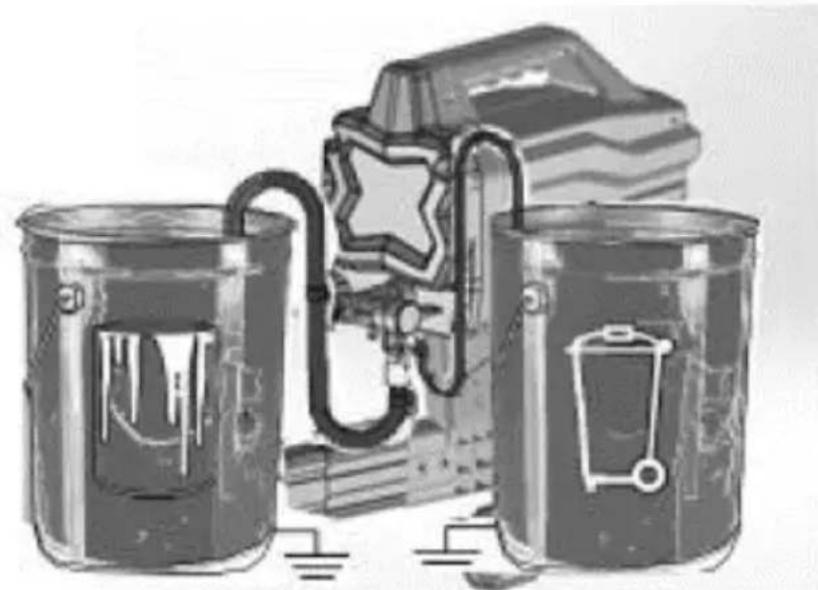

3.3.3 Skylning af opbevaringsvæske

FORSIGTIG: Denne maskine kommer fra fabrikken med en lille mængde testmateriale i systemet. Det er vigtigt, at du skyller dette materiale ud af systemet, før du bruger det første gang. Se kapitlet "Kompatibilitet med rengøringsmidler" og "Statisk jordforbindelse (oliebaserede materialer)".

a) Udfør trykaflastningsproceduren (beskrevet tidligere).
b) Sørg for, at ON/OFF-kontakten står på off ("O").
c) Adskil drænrøret (mindre) fra sugeslangen (større).
d) Placer afløbsrøret i en affaldsspand.

e) Sænk sugerøret ned i en spand, der er delvist fyldt med vand eller skyllevæske. Hvis du sprøjter oliebaserede materialer, skal du nedsænke sugerøret i mineralsk terpentin eller et kompatibelt rengøringsmiddel. Hvis du sprøjter med vandbaserede materialer, skal du nedsænke sugerøret i vand:

g) Sæt strømforsyningsledningen i en korrekt jordet stikkontakt.

j) Når maskinen begynder at pumpe, vil skyllemiddel og luftbobler blive renset ud af systemet. Lad væsken løbe ud af drænrøret og ned i en affaldsspand i 30 til 60 sekunder.

k) Drej ON/OFF-kontakten til slukket ("O") position.

I) Undersøg for lækager. Hvis der opstår lækager, skal du udføre proceduren "Trykaflastning", derefter stramme alle fittings og gentage starten. Hvis der ikke er nogen lækager, skal du fortsætte med de næste trin.

3.3.4 Fyldning af pumpen

a) Flyt sugerøret til malerspanden, og sænk sugerøret ned i malingen:

b) Drej ON/OFF-kontakten til positionen on ("I").
c) Vent på at se malingen komme ud af afløbsrøret.
d) Drej ON/OFF-kontakten til slukket ("O") position.

BEMÆRK: Nogle væsker kan spæde hurtigere op, når ON/OFF-kontakten slukkes kortvarigt, så pumpen kan bremse og stoppe. Tænd og sluk for kontakten flere gange, hvis det er nødvendigt.

3.3.5 Påfyldning af pistol og slange

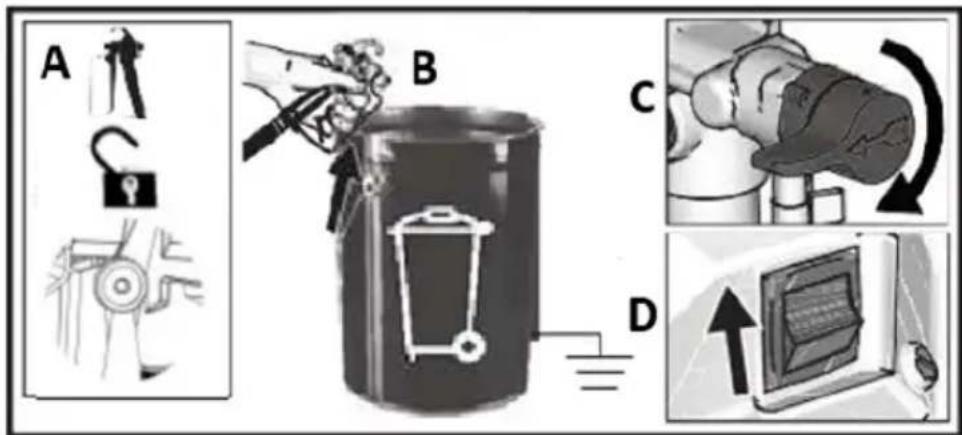

a) Flyt sugerøret til malerspanden, og sænk sugerøret ned i malingen. Hold pistolen mod affaldsspanden. Sigt pistolen ned i affaldsspanden:

• Frigør aftrækkerlåsen.
• Træk i pistolens aftrækker og hold den inde.
  • Drej Prime/Spray-ventilen vandret til SPRAY-position.
  • Drej ON/OFF-kontakten til positionen on ("I").

A B C D

b) Træk pistolen ned i affaldsspanden, indtil der kun kommer maling ud af pistolen.
c) Slip aftrækkeren. Aktiver aftrækkerlåsen.

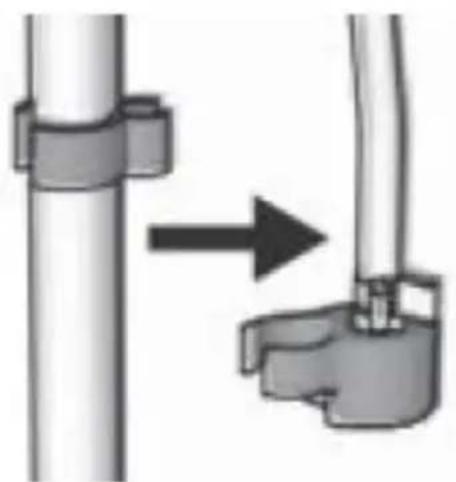

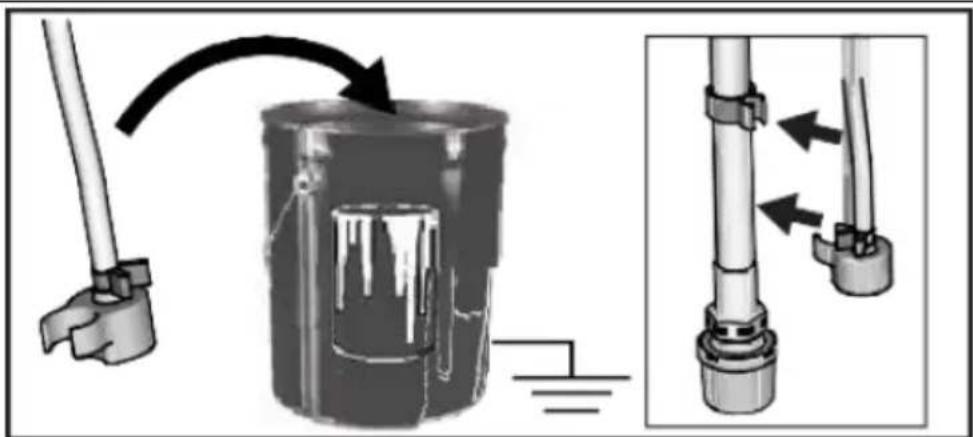

d) Overfør drænrøret til malerspanden, og sæt det fast på sugeslangen:

BEMÆRK: Når motoren stopper, er maskinen klar til at sprøjte maling. Hvis motoren fortsætter med at køre, er maskinen ikke blevet primet ordentligt. Gentag procedurerne "Påfyldning af pumpe" og "Påfyldning af pistol og slange".

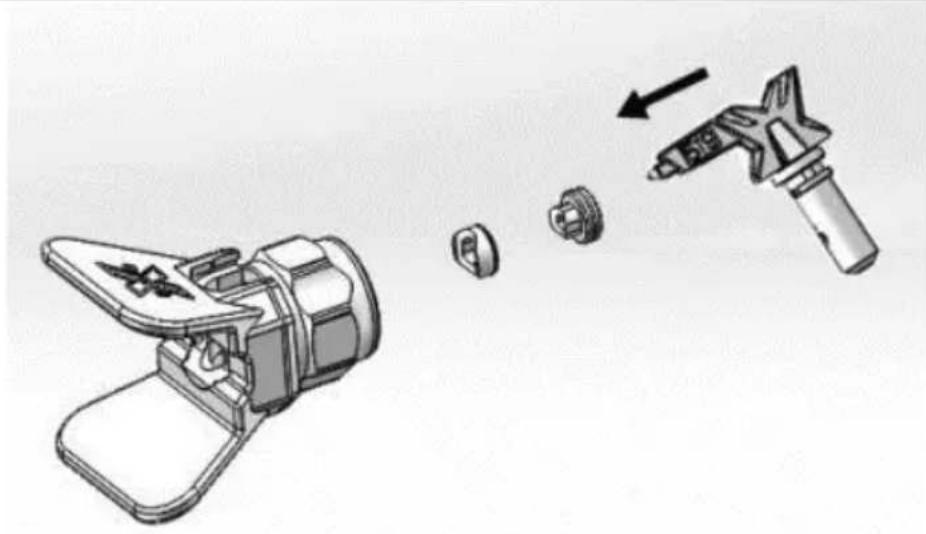

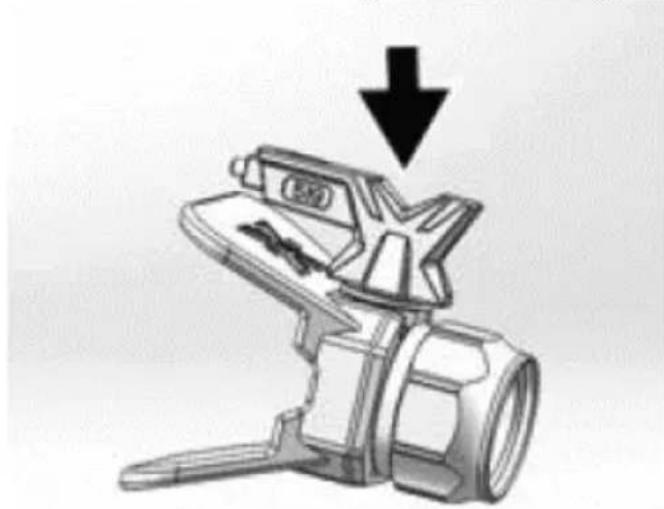

3.3.6 Installation af sprøjtespids

BEMÆRK: For at undgå lækage af sprøjtespidsen skal du sørge for, at spidsen og spidsafskærmningen er korrekt monteret.

a) Udfør proceduren "Trykaflastning".
b) Aktiver aftrækkerlåsen.

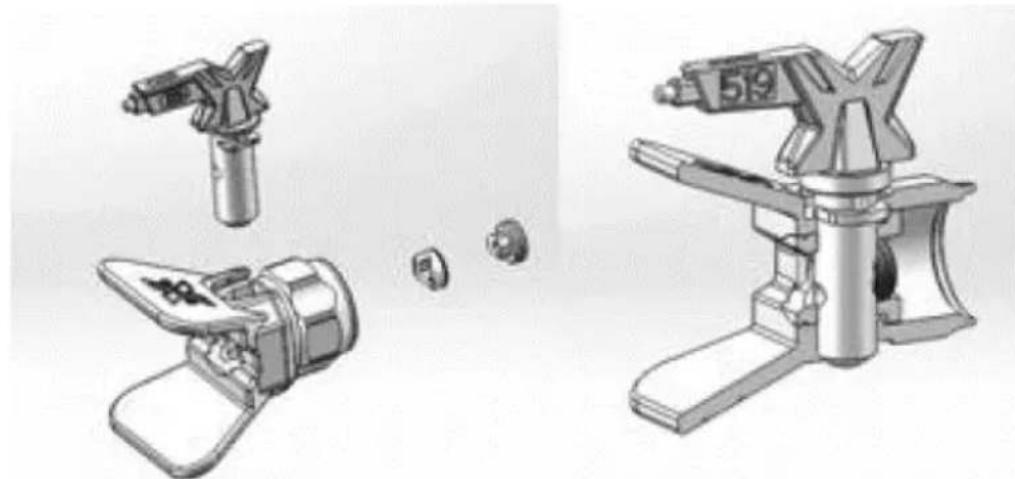

c) Kontrollér, at sprøjtespidsen og spidsafskærmningen er samlet korrekt i den rækkefølge, der er vist på billedet nedenfor:

- Brug en sprøjtespids til at justere pakningen og forsegle i spidsafskærmningen:

- Sprøjtespidsen skal skubbes helt ind i spidsafskærmningen:

- Drej det pileformede håndtag på sprøjtespidsen fremad til sprøjtepositionen:

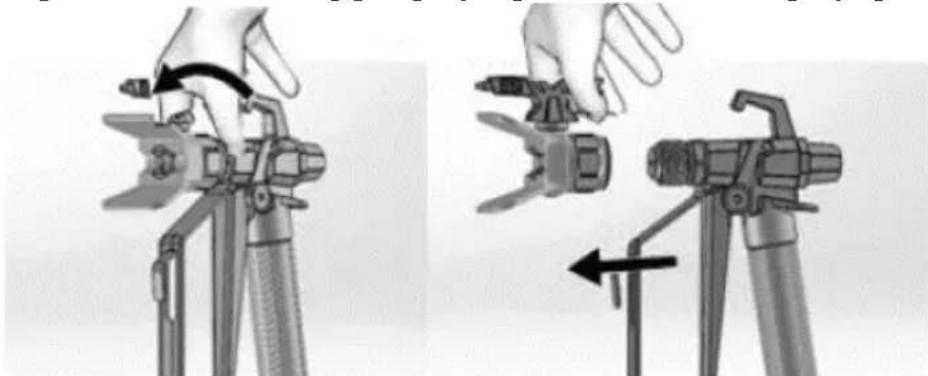

d) Skru sprøjtespids og spidsafskærmning på pistolen, og spænd dem fast.

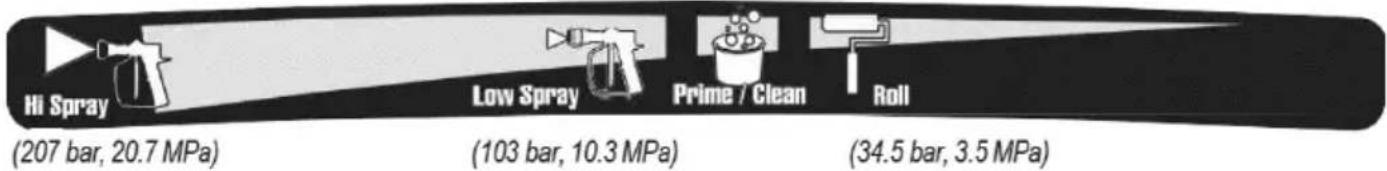

3.3.7 Justering af tryk

Trykreguleringsknappen giver mulighed for trinløs justering af trykket. For at reducere oversprøjtning og spild af maling anbefales det altid at

starte med den laveste trykindstilling og derefter (om nødvendigt) øge den til det mindste resultat, der opfylder behovene:

Hi Spray (207 bar, 20.7 MPa) Low Spray (103 bar, 10.3 MPa) Prime / Clean Roll (34.5 bar, 3.5 MPa)

For at vælge den rigtige funktion skal du justere symbolet på trykreguleringsknappen med indstillingsindikatoren på sprøjten.

3.3.8 Valg af spids og tryk

	Belægninger
	Interiør pletter/ indvendi g & Udvendig t rydder	Udvendig t faste pletter	Primers	Indvendi g latex Farver	Udvendi g latex Farver
Sprøjtetryk →.	Lav	Høj	Høj	Høj	Høj
Størrelse på spids (hul)↓
0,28 mm (0,011 in)	X
0,33 mm (0,013 in)	X X X	X
0,38 mm (0,015 in)	X X X	X
0,43 mm (0,017 tommer)	X X	X
0,48 mm (0,019 tommer)	X

• Den medfølgende spids kan bruges til de fleste former for malingssprøjtning, men som tiden går, slides spidsen langsomt, og hullet bliver større. Hvis man starter med en mindre hulstørrelse i spidsen end den maksimale, kan man sprøjte inden for sprøjtens nominelle flowkapacitet.

• Brug større spidshuller med tykkere belægninger og mindre spidshuller med tyndere belægninger.

• Spidserne slides ved brug og skal udskiftes med jævne mellemrum.

• Spidsens hulstørrelse styrer flowet - den mængde maling, der kommer ud af pistolen.

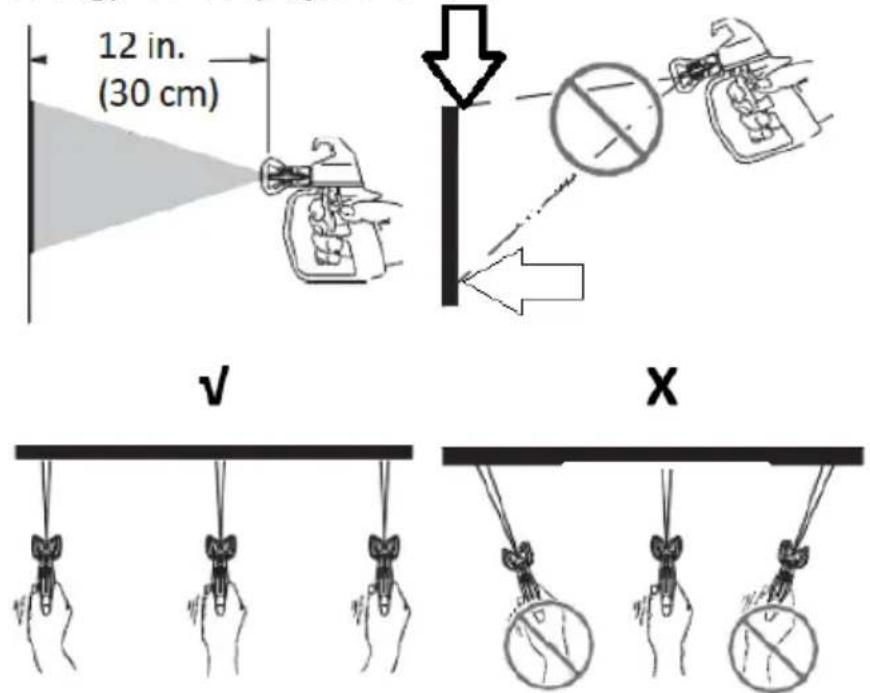

3.3.9 Sprøjteteknikker

Brug et stykke pap til at øve disse grundlæggende sprøjteteknikker, før du begynder at sprøjte overfladen.

- Hold pistolen 30 cm fra overfladen, og sigt lige mod overfladen (v). Hældning af pistolen til direkte sprøjtevinkel forårsager ujævnt malingslag (X).

- Bøj håndleddet for at holde pistolen lige (V). Hvis man spreder pistolen for at sprøjte i en vinkel, får man en ujævn finish (X).

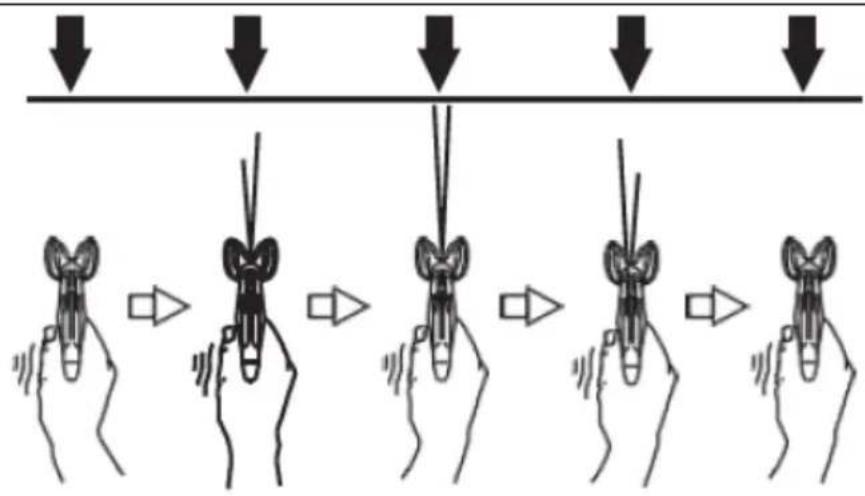

3.3.10 Udløser pistolen

Tryk på aftrækkeren, når du starter slaget, og slip aftrækkeren, før du afslutter slaget. Sprøjtepistolen skal være i bevægelse, når aftrækkeren trykkes ind og slippes:

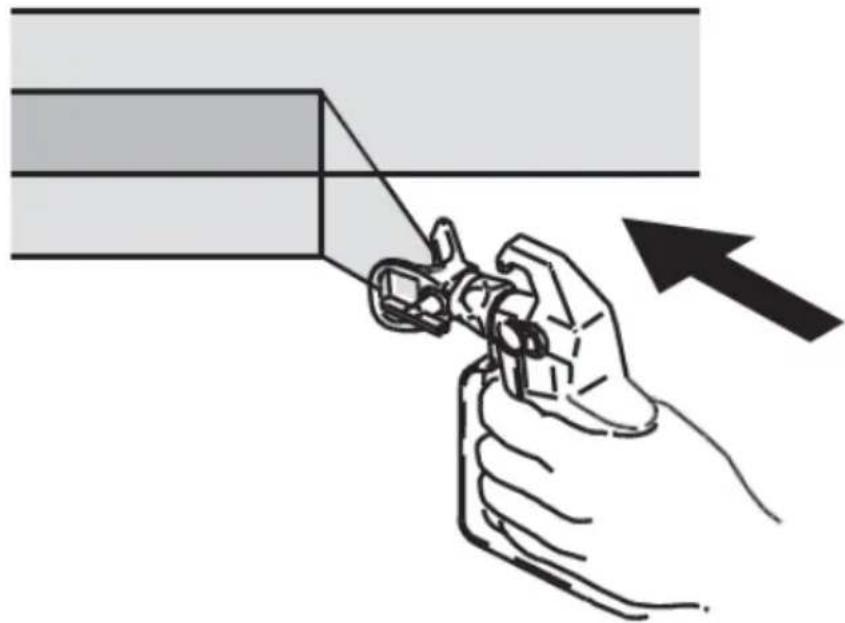

3.3.11 Sigt med pistolen

Ret pistolens sprøjtemidte mod den nederste kant af det foregående strøg, og overlapp hvert strøg med halvdelen:

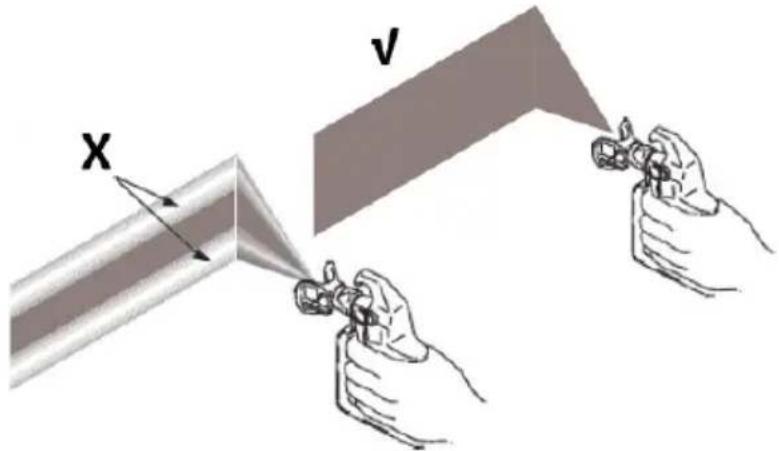

3.3.12 Sprøjtemønsterets kvalitet

Et korrekt sprøjtemønster fordeles jævnt, når det rammer overfladen. - Sprayen skal være forstøvet (jævnt fordelt, ingen huller i kanterne):

X V

X - trykket er for lavt, der opstår haler og huller i kanterne.

v - korrekt sprøjtemønster.

Hvis der stadig er haler, när der sprøjtes med det højeste sprøjtetryk:

• Sprøjtespidsen kan være slidt.
• Det kan være nødvendigt med en mindre sprøjtespids.
• Det kan være nødvendigt at fortynde sprøjtematerialet. Hvis det er tilfældet, skal du følge materialets producentanbefalinger.

3.3.13 Fjernelse af tilstoppede sprøjtespidser

I tilfælde af at partikler eller snavs tilstopper sprøjtespidsen, er denne maskine designet med en vendbar sprøjtespids, der hurtigt og nemt fjerner partiklerne uden at skulle skille sprøjten ad.

Se afsnittet "Spænd malingen af" for yderligere oplysninger.

a) Aktiver aftrækkerlåsen. Drej sprøjtespidsen til en position, hvor den ikke er tilstoppet. Frigør aftrækkerlåsen. Udløs sprøjtepistolen ved affaldsområdet for at fjerne tilstopningen:

BEMÆRK: Hvis sprøjtespidsen er svær at dreje, når den drejes til afpropningsposition, skal du udføre proceduren "Trykaflastning" og derefter dreje Prime/Spray-ventilen til sprøjteposition og gentage trin a).

b) Aktiver aftrækkerlåsen. Drej sprøjtespidsen tilbage til sprøjteposition. Fjern aftrækkerlåsen, og fortsæt med at sprøjte:

a) Rengør pumpen/slangen/sprøjtepistolen/sprøjtespidsen grundigt hver dag, när du er færdig med at male.

b) Når pumpen opbevares med ikke-frysende væske, vil der opstå skader på pumpen, hvis vand eller latexmaling fryser i pumpen.

c) Tag stikket ud af stikkontakten, og lad apparatet køle helt af før hver rengøring, justering eller udskiftning af tilbehør, eller hvis apparatet ikke bruges.

- Vent på, at de roterende elementer stopper.

d) Brug kun ikke-ætsende rengøringsmidler til at rengøre overfladen.

e) Efter rengøring af enheden skal alle dele tørres helt, før den bruges igen.

f) Opbevar enheden på et tørt, køligt sted, fri for fugt og direkte sollys.

g) Apparatet må ikke sprøjtes med en vandstråle eller nedsænkes i vand.

h) Der må ikke trænge vand ind i enheden gennem åbninger i enhedens kabinet.

i) Rengør ventilationsåbningerne med en børste og trykluft.

j) Enheden skal inspiceres regelmæssigt for at kontrollere dens tekniske effektivitet og opdage eventuelle skader.

k) Undersøg motorkappens åbninger for blokering før hver arbejdsstart.

I) Efterse eller rengør filteret, væskeindløbssien og pistolfilteret før hver arbeidsstart.

m) Tjek slangen for skader, hver gang du sprøjter. Forsøg ikke at reparere slangen, hvis slangens kappe eller fittings er beskadiget. Brug ikke slanger, der er kortere end ca. 7,5 m.

n) Brug en blød klud til rengøring.

o) Brug ikke skarpe og/eller metalgenstande til rengøring (f.eks. en stålbørste eller en metalspatel), da de kan beskadige apparatets overflademateriale.

p) Sprøjtespidserne skal måske udskiftes efter 57 liter eller kan holde helt op til 227 liter, afhængigt af malingens slidstyrke.

3.4.1 Rengøring med spand

For kortvarige nedlukningsperioder (over natten til 2 dage) henvises til "Kortvarig opbevaring" i et andet afsnit. Se afsnittet "Kompatibilitet med rengøringsmidler" for oplysninger om skylle-/rengøringsmidler og "Statisk jordforbindelse (oliebaserede materialer)".

a) Udfør proceduren "Trykaflastning".

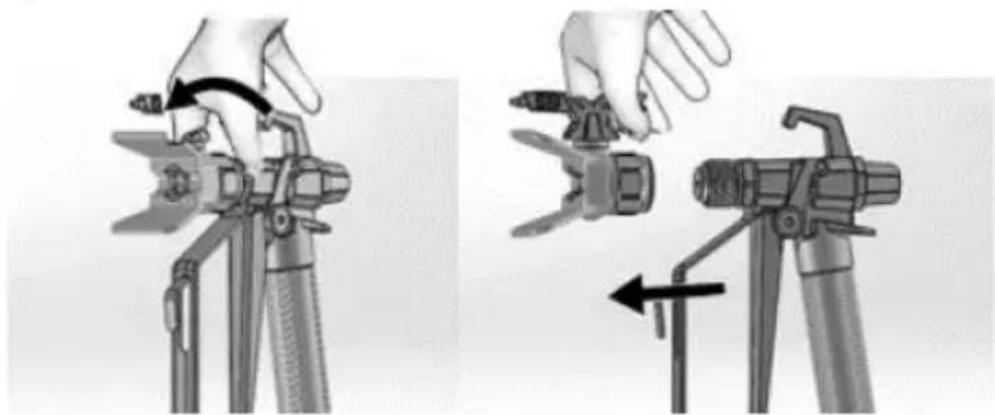

b) Fjern sprøjtespidsen og spidsafskærmningen fra pistolen, og læg den i affaldsspanden:

c) Løft sugeslangen og drænslangen fra malerspanden. Lad malingen løbe ned i spanden.

d) Adskil drænrøret (mindre) fra sugeslangen (større):

e) Stil tomme affalds- og skyllevæskespande ved siden af hinanden.

f) Anbring sugeslangen i skyllevæske. Brug vand til vandbaseret maling og mineralsk terpentin eller et kompatibelt oliebaseret skyllemiddel til oliebaseret maling. Placer afløbsrøret i affaldsspanden:

j) Skyl, indtil ca. 1/3 af skyllevæsken er tømt ud af spanden.

k) Drej ON/OFF-kontakten til slukket ("O") position.

BEMÆRK: Næste trin er at føre malingen i slangen tilbage til malerspanden. En 7,5 m lang slange kan f.eks. rumme ca. 0,5 liter maling.

I) For at genvinde maling i slangen skal du pege pistolen ned i malerspanden, mens du holder pistolen fast på spanden.

• Frigør aftrækkerlåsen.
• Tryk på pistolens aftrækker, og hold den inde.
  • Drej Prime/Spray-ventilen vandret til SPRAY-position.
  • Drej ON/OFF-kontakten til positionen on ("I").
• Bliv ved med at holde pistolens aftrækker inde, indtil du ser, at maling fortyndet med skyllevæske begynder at komme ud af pistolen.

A B C D

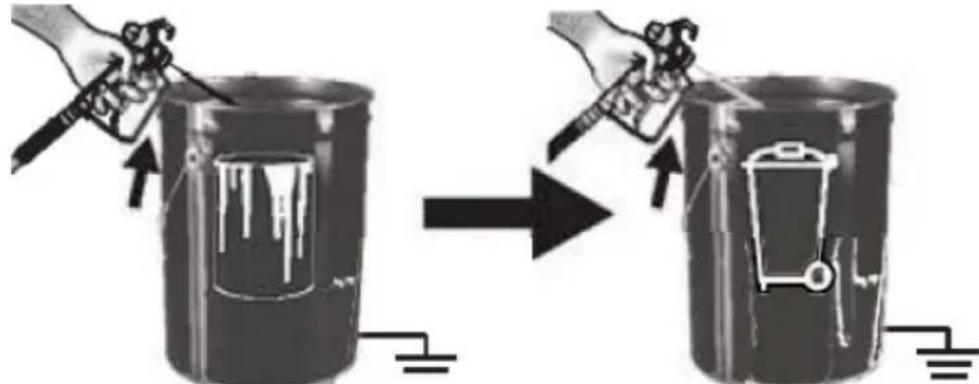

m) Mens du fortsætter med at udløse pistolen, skal du hurtigt bevæge pistolen for at lede sprayen ned i affaldsspanden. Fortsæt med at skyde pistolen ned i affaldsspanden, indtil den skyllevæske, der kommer ud af pistolen, er relativt klar.

n) Drej trykreguleringsknappen til den laveste indstilling.
o) Hold op med at udløse pistolen. Aktiver aftrækkerlåsen.
p) Drej Prime/Spray-ventilen ned til PRIME-position.
q) Drej ON/OFF-kontakten til slukket ("O") position.

3.4.2 Rengøring af pistolen

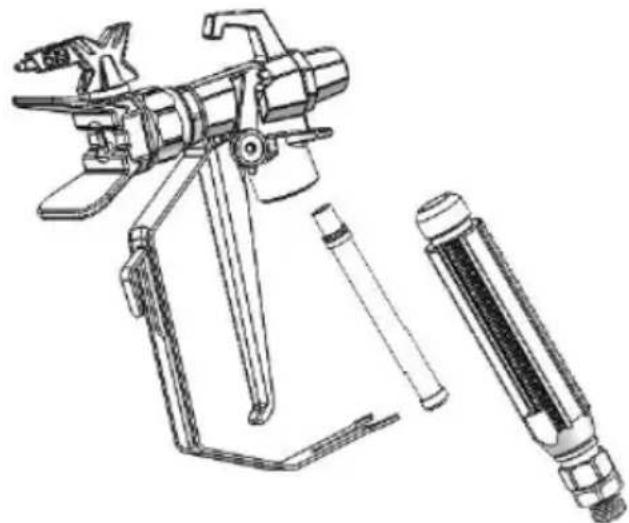

a) Rengør pistolens væskefilter med vand eller skyllevæske og en børste, hver gang du skyller systemet. Udskift pistolens filter, hvis det er beskadiget.

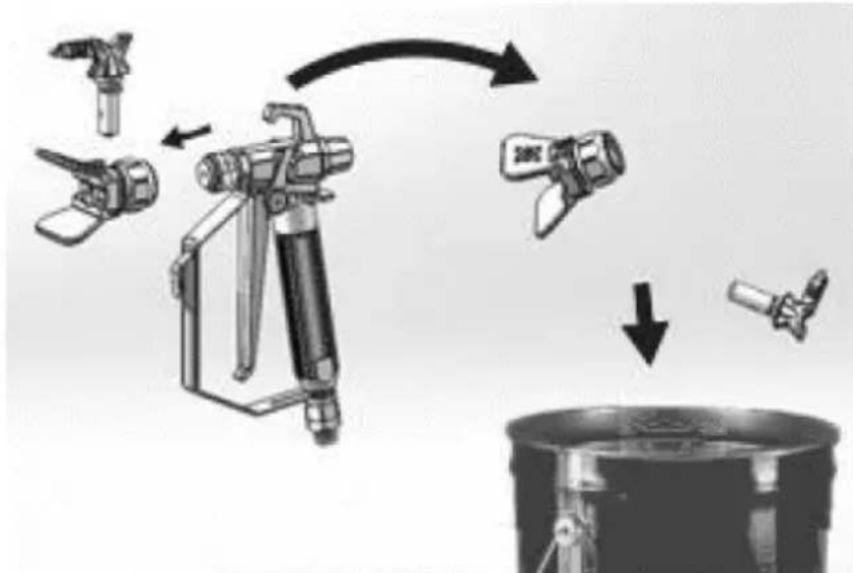

b) Fjern sprøjtespids og spidsbeskyttelse, og rengør med vand eller skyllevæske og en børste.

c) Tør maling af pistolens yderside med en blød klud, der er fugtet med vand eller skyllevæske.

3.4.3 Opbevaring på kort sigt

a) Udfør proceduren "Trykaflastning".
b) Lad sugeslange og afløbsrør blive i malerspanden:

DA

c) Dæk maling og spand tæt til med plastfolie:

d) Aktiver aftrækkerlåsen.

e) Lad pistolen sidde på slangen.

f) Fjern spidsen og beskyttelsen, og rengør dem med vand eller skyllevæske og en børste.

g) Tør malingen af ydersiden af pistolen med en blød klud, der er fugtet med vand eller skyllevæske.

3.4.4 Langtidsopbevaring (mere end 2 dage)

Pumpevæskepanseret beskytter sprøjten mod frost og korrosion.

• Sørg for, at alt vand er drænet ud af sprøjten, før den opbevares.
• Lad ikke vandet fryse i sprøjten.
• Opbevar ikke sprøjten under tryk.
• Opbevar maskinen indendørs.

a) Udfør proceduren "Trykaflastning".

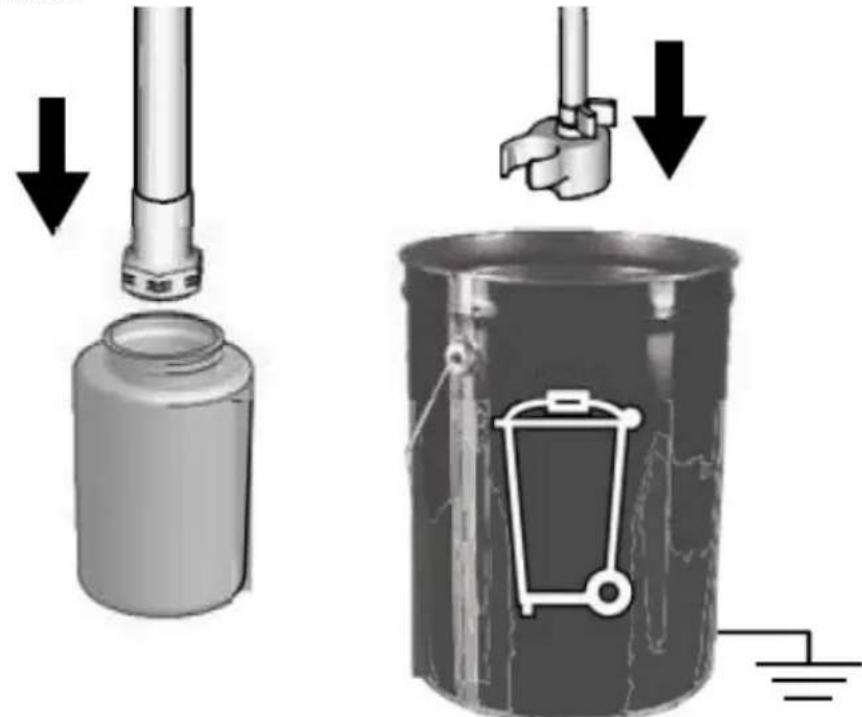

b) Anbring sugeslangen i flasken med pumpeopbevaringsvæske og drænslangen i affaldsspanden.

e) Drej trykreguleringsknappen med uret, indtil maskinen tænder og begynder at pumpe.
f) Når der kommer opbevaringsvæske ud af drænrøret (5-10 sekunder), skal du dreje ON/OFF-kontakten til off ("O") position.
g) Drej Prime/Spray-ventilen vandret til SPRAY-position for at holde opbevaringsvæsken i sprøjten under opbevaring:

h) Lad pistolen sidde på slangen.
i) Fjern spidsen og beskyttelsen, og rengør med vand eller skyllevæske og en børste.
j) Tør maling af pistolens yderside med en blød klud, der er fugtet med vand eller skyllevæske.

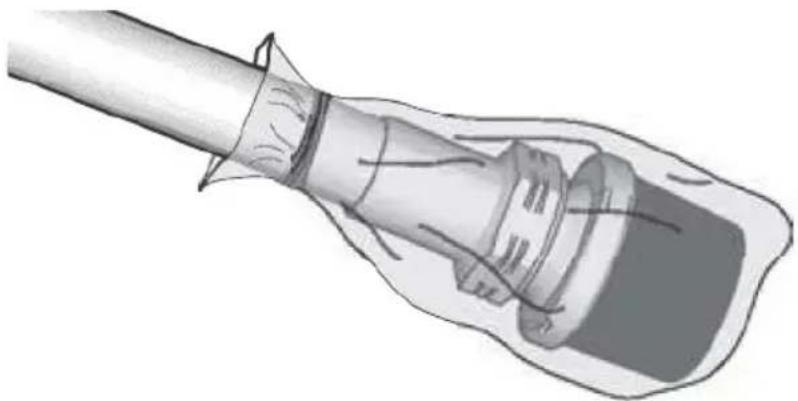

k) Sæt en plastikpose omkring suge- og afløbsrøret for at opsamle eventuelle dryp:

• Brug altid en metalspand til oliebaserede materialer, der skal skylles med kompatible oliebaserede skyllemidler, når sprøjten er skyllet eller trykket er aflastet.
• Brug kun ledende metalspande, der er placeret på en jordet overflade som f.eks. beton.
• Placer ikke spanden på en ikke-ledende overflade som f.eks. papir eller pap, som afbryder jordforbindelsen.

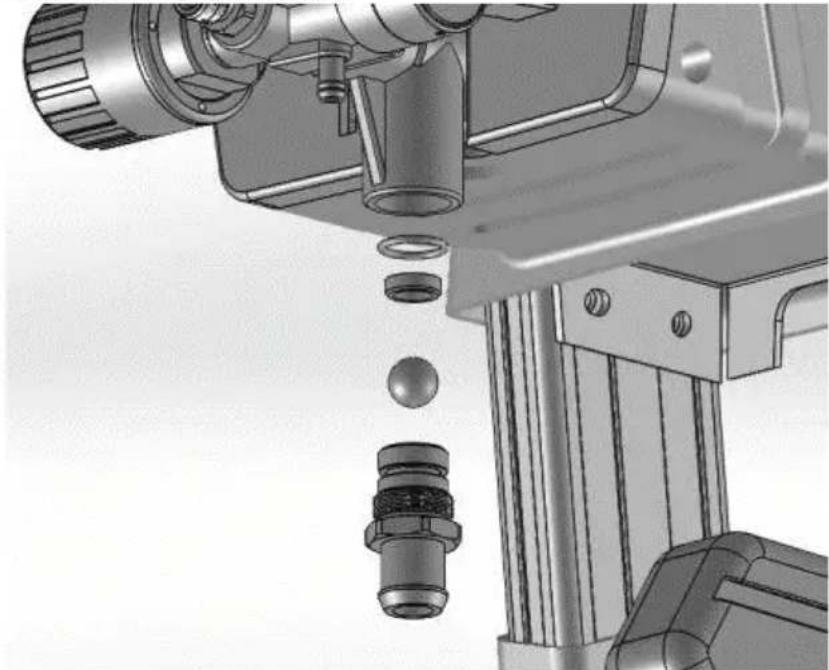

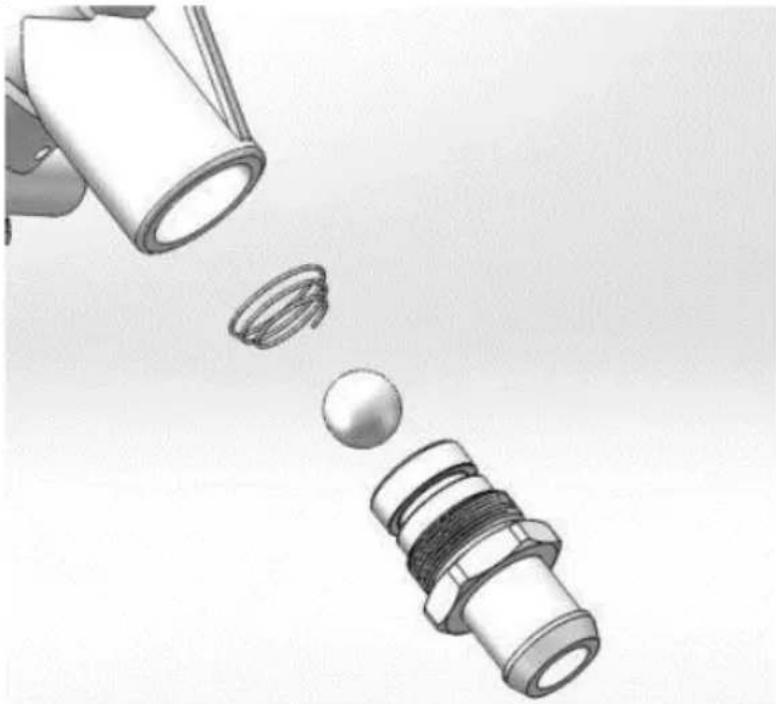

3.4.6 Afmontering og montering af indløbsventil

Hvis indløbsventilen er tilstoppet eller sidder fast, skal du fjerne ventilenheden og rengøre den grundigt eller udskifte den.

a) Fjern sugerøret eller beholderen fra sprøjten.
b) Løsn indløbsventilen, og fjern den:

FORSIGTIG: Løsn ikke kuglen og fjederen inde i indløbsventilen. Den kan falde ud, når indløbsventilen fjernes. Pumpen springer ikke uden kugle og fjeder.

c) Fjern snavs og indtørret maling fra hulrummet, og sæt kuglen og fjederen på plads igen. Spænd pumpens indløbsventil med det rigtige værktøj på rammen.
d) Vær opmærksom på den koniske fjeders retning, når du monterer kuglen og den koniske fjeder:

3.4.7 Rengøringsvæskers kompatibilitet

• Når du sprøjter vandbaserede materialer, skal du skylle systemet grundigt med vand.
• Når du sprøjter oliebaserede materialer, skal du skylle systemet grundigt med mineralsk terpentin eller et kompatibelt, oliebaseret skyllemiddel.
• Hvis du vil sprøjte vandbaserede materialer efter at have sprøjtet oliebaserede materialer, skal du først skylle systemet grundigt med vand. Vandet, der løber ud af afløbsrøret, skal være klart og fri for opløsningsmidler, før du begynder at sprøjte det vandbaserede materiale.
• Hvis du vil sprøjte oliebaserede materialer efter at have sprøjtet vandbaserede materialer, skal du først skylle systemet grundigt med mineralsk terpentin eller et kompatibelt oliebaseret skyllemiddel. Det opløsningsmiddel, der løber ud af afløbsrøret, må ikke indeholde vand. Ved skylning med opløsningsmidler skal man altid følge anvisningerne for "Statisk jordforbindelse" (oliebaserede materialer).
• For at undgå, at væsken sprøjter tilbage på huden eller ind i øjnene, skal du altid rette pistolen mod spandens indervæg.

BORTSKAFFELSE AF BRUGTE ENHEDER

Bortskaf ikke denne enhed i det kommunale affaldssystem. Aflever den på et genbrugs- og indsamlingssted for elektriske apparater. Tjek symbolet på produktet, brugsanvisningen og emballagen. Den plast, der bruges til at konstruere enheden, kan genbruges i overensstemmelse med deres mærkning. Ved at vælge at genbruge yder du et væsentligt bidrag til beskyttelsen af vores miljø.

Kontakt de lokale myndigheder for at få oplysninger om din lokale genbrugsstation.

PROBLEML∅SNING

Problem	Mulig årsag	Løsning
Motoren kører ikke: (Kontroller, om maskinen er tilsluttet, og ON/OFF-kontakten er tændt)	Trykregulering er indstillet ved nul tryk.	Drej trykreguleringsknappen med uret for at øge trykindstillingen.
	Den elektriske stikkontakt leverer ikke strøm.	Test stikkontakten med en kendt fungerende enhed. Nulstil afbryderen, eller udskift sikringen. Find et fungerende udløb. Nulstil bygningens afbryder,eller udskift sikringen.
	Forlængerledningen er beskadiget.	Udskift forlængerledningen.
	Maskinens elektriske ledning er beskadiget.	Tjek for ødelagt isolering eller ledninger. Udskift den elektriske ledning, hvis den er beskadiget.
	Pumpen har sat sig fast (maling er hærdet i pumpen) eller vandet er frosset i pumpen).	Sluk for ON/OFF-kontakten, og Tag sprøjten ud af stikkontakten.Hvis den er frossen, må du IKKE prøve at starte Maskinen, indtil den er helt optøet, ellers kan den beskadige motoren, kontrolkortet og/eller drivlinjen.Placer maskinen i et varmt område i flere timer.Kontrollér, at pumpen bevæger sig frit, ved at fjerne kappen og dreje blæseren rundt.Hvis den ikke er frossen, så tjek for Hærdet maling i pumpen.Hvis motoren ikke drejer med pumpe fjernet, skal du kontakte producentens kundeservice.
	Motoren eller kontrolkortet er beskadiget.	Kontakt producentens kundeservice.
Maskinen kører, men pumpen gør det ikke eller mister spænding under	Indløbsventilens kontrolkugle sidder fast.	Tryk på knappen Push Prime for at løsne kuglen, så pumpen kan prime korrekt.
	Prime/Spray-ventilen er i SPRAY-position.	Drej Prime/Spray-ventilen ned til PRIME-position, indtilmalingen kommer ud af afløbsrøret. Pumpen er nu fyldt op.
brug.(Pumpen cykler, men pumper ikke male eller opbyggetryk).
	Pumpen blev ikke fyldt med skyllevæske. (Tykke væsker kan ikke primes, hvis de ikke Indledningsvis primet med skyllevæske).	Fjern sugerøret fra malingen. Fyld pumpen med olie eller vandbaseret skyllevæske.
	Affald i maling.	Sigt malingen.
	Tyk eller "klæbrig" maling.	Nogle væsker kan spire hurtigere, hvis ON/OFF-kontakten drejes kortvarigt. af, så pumpen kan bremse og stoppe. Tænd og sluk for ON/OFF-kontakten flere gange, hvis det er nødvendigt.
	Indløbsventilens kontrolkugle eller sæde er snavset.	Fjern indløbsfittingen. Rengør eller udskift kugle og sæde.
	Sugeslangen er utæt.	Undersøg sugeslangens tilslutning for revner eller vakuumlækager.
	Udløbsventilens kontrolkugle sidder fast.	Skru udløbsventilen af, fjern den, og rengør enheden.
	Prime/Spray-ventilen er slidt eller blokeret af snavs.	Bring sprøjten til et autoriseret servicecenter.
Pumpen er primet, men kan ikke opnå et godt sprøjtemønster.	Sprøjtespidsen kan være delvist tilstoppet.	Fjern tilstopning af sprøjtespids.
	Den vendbare sprøjtespids er i UNCLOG-position.	Drej det pileformede håndtag på sprøjtespidsen, så det peger fremad til SPRAY-position.
	Affald i maling.	Sigt malingen.
	Trykket er indstillet for lavt.	Juster trykreguleringsknappens indstillingsindikator til den ønskede sprøjteindstilling.
	Sprøjtepistolens væskefilter er tilstoppet.	Rengør eller udskift pistolens væskefilter.
	Den valgte sprøjtedyse er for stor i forhold til sprøjtens kapacitet.	Udskift spidsen.
	Sprøjtespidsen er slidt ud over sprøjtens kapacitet.	Udskift spidsen.
	Sprøjtespidsens pakning og tætning er slidt eller mangler.	Udskift pakning og tætning.
	Indløbssien er tilstoppet, eller sugerøret er ikke nedsænket i maling.	Fjern snavs fra indløbssien, og sørg for, at sugerøret er nedsænket i maling.
	Forlængerledningen er for lang eller ikke kraftig nok.	Udskift forlængerledningen.
	Indløbspumpeventilen eller udløbspumpeventilen er slidt eller tilstoppet med snavs.	Tjek for slidt eller forurenet indløb ventil eller udløbsventil.- Grund sprøjten med maling- Udløs pistolen et øjeblik- Når aftrækkeren slippes, skal pumpen cykle et øjeblik og stoppe.- Hvis pumpen fortsætter med at cykle, kan pumpeventilerne være slidte eller forurenede med snavs.- Rengør og genmonter ventilerne.
	Materialet er for tykt.	Tyndt materiale. Følg producentens anbefalinger.
	Airless-slangen er for lang (hvis der er tilføjet en ekstra sektion).	Fjern en del af airless-slangen.
Sprøjtepistolen stoppede med at sprøjte, mens Der trykkes på aftrækkeren.	Sprøjtespidsen er tilstoppet.	Fjern tilstopning af sprøjtespids.
	Maskinen mistede sin prime.	Se afsnittet om fejlfinding "Maskine kører, men pumpen springer ikke eller mister spænding under brug."
Når maling sprøjtes på, løber den ned væggen eller	Materialet er for tykt.	Flyt pistolen hurtigere.
		Vælg en sprøjtespids med mindre hulstørrelse.
hænger.		Vælg en sprøjtespids med bredere vifte.
		Sørg for, at pistolen er langt nok væk fra overfladen.
Når maling sprøjtes på, er dækningen utilstrækkelig.	Materialet er for tyndt.	Bevæg pistolen langsommere.
		Vælg en sprøjtespids med større hulstørrelse.
		Vælg en sprøjtespids med en smallere vifte.
		Sørg for, at pistolen er tæt nok på overfladen.
Ventilatormønsteret varierer dramatisk, mens Sprøjtning.	Trykreguleringsafbryderen er slidt og forårsager for store trykvariationer.	Tag sprøjten med til autoriseret servicecenter.
Kan ikke udløse sprøjtepistolen.	Sprøjtepistolens aftrækkerlås er aktiveret.	Drej aftrækkerlåsen for at frigøre den.
Maling kommer ud af trykket kontrolkontakt.	Trykreguleringsafbryderen er slidt.	Tag maskinen med til en autoriseret servicecenter.
Maling lækker gennem afløbsrøret.	Der er for meget tryk på maskinen.	Bring maskinen til et autoriseret servicecenter.
Malingen lækker ned ad ydersiden af pumpen.	Pumpepakningerne er slidte.	Udskift pumpens pakninger.
Motoren er varm og kører med mellemrum.Motoren slukker automatisk på grund af overdreven varme.Der kan opstå skader, hvis årsagen ikke udbedres.	Udluftningshullerne i kabinettet er tilstoppede, eller sprøjten er tildækket.	Hold udluftningshullerne fri for forhindringer og oversprøjtning, og hold sprøjten åben til luften.
	Forlængerledningen er for lang eller ikke kraftig nok.	Udskift forlængerledningen.
	Den uregulerede elektriske generator, der bruges, har for høj spænding.	Brug en elektrisk generator med en ordentlig spændingsregulator.
	Motoren skal udskiftes.	Tag maskinen med til en autoriseret servicecenter.

Dette produktet er kun beregnet for privat hjemmebruk!

J. Pistolens væskeinntakskobling

K. Pistolvæskefilter (innvendig håndtak)

L. Pumpe

3.3.3 Skyll lagringsvæske

g) Koble strømledningen til en jordet stikkontakt.

h) Juster innstillingsindikatoren med Prime/Clean-innstillingen på trykkkontrollknappen:

• Spraytupp kan være slitt.
• En mindre sprøytespiss kan være nødvendig.
• Sprøytemateriale må kanskje tynnes. Følg i så fall produsentens anbefalinger for materialet.

b) Når pumpen er lagret med ikke-frysende væske, vil pumpen skades hvis vann eller lateksmaling fryser i pumpen.

g) Apparatet må ikke sprayes med vannstråle eller senkes ned i vann.

j) Skyll til omtrent 1/3 av spylevæsken er tømt fra spann.

a) Rengjør pistolvæskefilteret med vann eller spylevæske og en børste hver gang du skyller systemet. Skift ut pistolfilteret hvis det er skadet.

e) La pistolen være festet til slangen.
