BRUKSANVISNING HSPR-650 MSW

3. Brug retningslinjer

h) Ret indstillingsindikatoren ind efter Prime/Clean-indstillingen på trykreguleringsknappen:

g) Tørk av malingen på utsiden av pistolen med en myk klut fuktet med vann eller skyllevæske.

För din bekvämlighet har denna bruksanvisning översatts med hjälp av maskinöversättning. Rimliga ansträngningar har gjorts för att tillhandahålla en korrekt översättning, men ingen automatiserad översättning är perfekt och är inte heller avsedd att ersätta mänskliga översättare. Den officiella bruksanvisningen är den engelska versionen. Eventuella avvikelser eller skillnader som kan ha uppstått i översättningen är inte bindande och har ingen rättslig verkan för efterlevnads- eller verkställighetsändamål. Om det uppstår frågor om huruvida informationen i användarhandboken är korrekt, hänvisar vi till den engelska versionen av innehållet, som är den officiella versionen.

Tekniska data

Parameter beskrivning		Parameter värde
Produktnamn		Airless färgspruta
Modell		MSW-HSPR-650	MSW-HSPR-650HW
Märkspänning [V~] / Frekvens [Hz]		230/50
Nominell effekt [W]		650
Isolationsklass		I
IP-skyddsklass (Kapslingsklass)		IP44
Isolerande kvalitet		H
Arbetscykel		S2
Mått [bredd x djup x höjd; mm]		365 x 350 x 415	400 x 420 x 1030
Vikt [kg]		7,45	11,8
Sprutmunstyckesstorlek [mm]	ingår 0,43
	stöds 0.28-0.48
Flödeshastighet [L/min]		1,4
Max tryck [bar]		200
Spraypistolslanglängd [m]		~7.5
Motorvarvtal [rpm]		13000

1. Allmän beskrivning

Bruksanvisningen är avsedd att underlätta en säker och problemfri användning av apparaten. Produkten är konstruerad och tillverkad i enlighet med strikta tekniska riktlinjer, med hjälp av modern teknik och komponenter. Dessutom har den tilverkats i enlighet med de mest noggranna kvalitetsstandarderna.

ANVÄND INTE APPARATEN OM DU INTE HAR LÄST IGENOM OCH FÖRSTÄTT DENNA BRUKSANVISNING.

För att öka apparatens livslängd och säkerställa en problemfri drift ska du använda den i enlighet med denna bruksanvisning och regelbundet utföra underhållsåtgärder. De tekniska data och specifikationer som anges i denna bruksanvisning är aktuella. Tillverkaren förbehåller sig rätten att göra ändringar i samband med kvalitetsförbättringar. Med beaktande av tekniska framsteg och möjligheten att begränsa buller har apparaten designats och byggts så att risken för bulleremission minskas till lägsta möjliga nivå.

Förklaring av symbolerna

CE	Produkten uppfyller de relevanta säkerhetsstandarderna.
	Läs instruktionerna före användning.
	Produkten måste återvinnas.
	VARNING! eller FÖRSIKTIGHET! eller KOM IHÅG! Tillämpas på den givna situationen.(allmän varningssymbol)
	Använd skyddsglasögon.
	Använd skyddshandskar.
	Använd andningsskydd.

		Använd skyddskläder.
		UPPMÄRKSAMHET! Varning för elektrisk stöt!
		OBS! Brandrisk - brandfarliga material!
		VARNING! Giftiga ämnen, risk för förgiftning!

OBSERVERA! Illustrationerna i denna bruksanvisning är endast avsedda som referens och vissa detaljer kan skilja sig från den faktiska produkten.

2. Användningssäkerhet

OBS! Läs alla säkerhetsvarningar och alla instruktioner. Om varningarna och uktionerna inte följs kan det leda till elektriska stötar, brand och/eller allvarliga onskador eller till och med dödsfall.

Termerna "enhet" eller "produkt" används i varningarna och instruktionerna för att referera till:

Airless färgspruta

2.1. Elsäkerhet

a) Stickproppen måste passa i eluttaget. Modifiera aldrig stickproppen på något sätt. Användade av originalstickpropp och passande vägguttag minskar risken för elektriska stötar.
b) Undvik att röra vid jordade element som rör, värmeelement, pannor och kylskåp. Det finns en ökad risk för elektriska stötar om den jordade apparaten utsätts för regn, kommer i direkt kontakt med en våt yta eller används i en fuktig miljö. Vatten som tränger in i apparaten ökar risken för skador på apparaten och för elektriska stötar.

c) Använd kabeln endast för det avsedda ändamålet. Använd den aldrig för att bära apparaten eller för att dra ut stickproppen ur ett uttag. Håll kabeln borta från värmekällor, olja, vassa kanter och rörliga delar. Skadade eller trassliga kablar ökar risken för elektriska stötar.
d) Om du arbetar med apparaten utomhus, se till att använda en förlängningssladd som är lämplig för utomhusbruk. Användning av en förlängningssladd som är lämplig för utomhusbruk minskar risken för elektriska stötar.
e) Använd inte apparaten om strömsladden är skadad eller visar tydliga tecken på slitage. En skadad nätsladd ska bytas ut av en behörig elektriker eller tillverkarens servicecenter.
f) OBS! LIVSFARA! Vid rengöring får apparaten aldrig sänkas i vatten eller andra vätskor.
g) Använd inte i mycket fuktiga miljöer eller i närheten av vattentankar.
h) Före första användningen, kontrollera om huvudspänningstypen och strömmen överensstämmer med de angivna uppgifterna på typskylten.

2.2. Säkerhet på arbetsplatsen

a) Se till att arbetsplatsen är ren och väl upplyst. En stökig eller dåligt upplyst arbetsplats kan leda till olyckor. Försök att tänka i förväg, var försiktig, uppmärksam på vad som händer och använd sunt förnuft när du arbetar med apparaten.
b) Använd inte apparaten i en potentiellt explosiv miljö, t.ex. i närheten av brandfarliga vätskor, gaser eller damm. Apparaten genererar gnistor som kan antända damm eller rök och gaser.
c) Om du upptäcker skador eller oregelbunden/felaktig funktion ska du omedelbart stänga av apparaten och rapportera detta till en överordnad utan dröjsmål.
d) Om det finns några tvivel om enhetens korrekta funktion, kontakta tillverkarens supporttjänst.
e) Endast tillverkarens serviceställe får reparera enheten. Försök inte reparera självständigt!
f) Vid brand, använd en pulver- eller kolsyresläckare (CO2) (en brandsläckare som är avsedd att användas på spänningssatta elektriska apparater) för att släcka branden.
g) Barn eller obehöriga personer får inte vistas på en arbetsplats. En distraktion eller ouppmärksamhet kan leda till att du förlorar kontrollen över apparaten.
h) Använd apparaten i ett väl ventilerat utrymme.
i) Apparaten producerar damm och skräp under drift. Det är viktigt att skydda personer i närheten från deras skadliga effekter.

j) Tryckledningen får endast kopplas till och från när luftventilen är stängd.
k) Rikta inte tryckledningen mot dig själv eller mot andra människor eller djur.
I) När du startar apparaten, öka lufttillförseln till apparaten gradvis för att säkerställa att den fungerar korrekt. Om du upptäcker någon avvikande funktion hos apparaten ska du omedelbart koppla bort den från tryckluften och kontakta tillverkarens serviceverkstad.
m) Kontrollera regelbundet säkerhetsdekalernas skick. Om etiketterna är inte kan läsas måste de bytas ut.
n) Förvara denna bruksanvisning så att den finns tillgänglig för framtida bruk/information. Om apparaten överlåts till en tredje part måste bruksanvisningen överlåtas tillsammans med apparaten.
o) Förvara förpackningsdelar och små monteringsdelar på en plats som är oåtkomlig för barn.
p) Håll apparaten borta från barn och djur.
q) Om denna apparat används tillsammans med annan utrustning ska även de övriga bruksanvisningarna följas.

Kom ihåg! Skydda barn och andra personer som befinner sig i närheten när du använder apparaten.

2.3. Personlig säkerhet

a) Använd inte apparaten om du är trött, sjuk eller påverkad av alkohol, narkotika eller mediciner som kan försämra förmågan att använda apparaten avsevärt.
b) Apparaten får endast hanteras av personer som är fysiskt lämpade för att hantera den, som har genomgått lämplig utbildning, som är bekanta med denna bruksanvisning och som har utbildats inom ramen för arbetsskydd och -säkerhet.
c) Använd sunt förnuft och var uppmärksam när du arbetar med apparaten. Tillfällig brist på koncentration vid användning av apparaten kan leda till allvarliga personskador.
d) Använd personlig skyddsutrustning som krävs för att arbeta med apparaten, specificerad i avsnitt 1, "Förklaring av symbolerna". Användning av korrekt och godkänd personlig skyddsutrustning minskar risken för skador.
e) För att förhindra att apparaten sätts på av misstag, se till att brytaren är i det avstängda läget OFF innan du ansluter apparaten till en strömkälla.

f) Överskatta inte dina förmågor. Håll hela tiden balansen och var i ett stadigt läge när du använder apparaten. Detta ger bättre kontroll över apparaten i oväntade situationer.
g) Tryckluft kan orsaka allvarliga personskador.
h) Använd ögon-, öron- och andningsskydd.
i) Apparaten är inte en leksak. Barn måste hållas under uppsikt för att säkerställa att de inte leker med apparaten.
j) Det är förbjudet att rikta pistolen mot dig själv, andra människor eller djur.

2.4. Säker användning av apparaten

a) Överbelasta inte apparaten. Använd de lämpliga verktygen för den givna uppgiften. En korrekt utvald apparat utför den uppgift som den är avsedd för bättre och på ett säkrare sätt.
b) Använd inte enheten om "ON/OFF"-omkopplaren inte fungerar korrekt (slår inte på och av enheten). Enheter som inte kan slås på och av med ON/OFF-knappen är farliga, bör inte användas och måste repareras.
c) Koppla bort apparaten från strömförsörjningen innan justering, rengöring och underhåll påbörjas. En sådan förebyggande åtgärd minskar risken för oavsiktlig aktivering.
d) Förvara apparaten på en säker plats när den inte används, så att den är utom räckhåll för barn och personer som inte är bekanta med apparaten och som inte har läst bruksanvisningen. Apparaten kan vara farlig för oerfarna användare.
e) Håll apparaten i perfekt tekniskt skick. Kontrollera före varje användning att inga allmänna skador föreligger, och kontrollera särskilt att rörliga komponenter inte har spruckna eller trasiga delar eller element, och att inga andra förhållanden föreligger som kan påverka en säker drift av apparaten. Om du upptäcker skador ska du lämna in apparaten för reparation innan användning.
f) Förvara apparaten utom räckhåll för barn.
g) Reparation eller underhåll av apparaten skall utföras av kvalificerade personer och endast med originalreservdelar. Detta säkerställer en säker användning.
h) För att säkerställa apparatens driftsäkerhet får fabriksmonterade skydd inte avlägsnas och skruvar inte lossas.
i) Vid transporten och hanteringen av apparaten mellan lagringsplatsen och destinationen, följ de arbetshälso- och säkerhetsprinciper för manuellt transportarbete som gäller i det land där apparaten kommer att användas.

j) Undvik situationer där apparaten slutar att fungera under användning på grund av för hög belastning. Detta kan leda till en överhettning av driftelementen och skador på apparaten.
k) Rör inte vid ledade delar eller tillbehör om inte apparaten har kopplats bort från strömkällan.
I) Apparaten får inte flyttas, justeras eller roteras under arbetets gång.
m) Lämna inte apparaten utan uppsikt när den används.
n) Rengör apparaten regelbundet för att förhindra att tuffa smutsavlagringar fastnar.
o) Den specificerade vibrationsemissionen mättes med standardiserade mätmetoder. Vibrationsemissionerna kan ändras om apparaten används i olika omgivningar.
p) Kontrollera före varje användning att munstycket är korrekt monterat i apparaten och att slangen är korrekt ansluten och oskadad.
q) Apparaten får inte bäras eller hängas upp i tryckledningen.
r) Rör inte vid rörliga delar eller tillbehör om inte apparaten har kopplats bort från tryckluftsförsörjningen.
s) Om du upptäcker ett läckage från apparaten eller slangarna ska du omedelbart koppla bort tryckluftsförsörjningen och åtgärda felet.
t) Ha inte igång apparaten när den är tom.
u) Det är förbjudet att göra ingrepp i apparatens konstruktion för att ändra dess parametrar eller konstruktion.
v) Håll apparaten borta från eld- och värmekällor.
w) Täck inte över ventilationsöppningarna!
x) OBS: Under drift blir vissa delar av enheten mycket varma – skållningsrisk!
y) Rikta inte strömmen mot källor för luft som blåser/cirkulerar.

OBS! Trots den säkra konstruktionen av apparaten och dess skyddsfunktioner, och trots användningen av ytterligare element som skyddar användaren, finns det fortfarande en liten risk för olycka eller skada vid användning av apparaten. Var hela tiden uppmärksam och använd sunt förnuft när du använder apparaten.

3. Riktlinjer för användning

Produkten är avsedd att sprutmåla på stora ytor eller element på in- eller utsidan och är avsedd att underlätta och påskynda målningsarbeten t.ex. vid byggreparationer och efterbehandlingsarbeten.

WARNING: Enheten är inte lämplig för användning med strukturella färger, primers eller asfaltförseglare som med vätskor som reagerar med aluminiumdelar i produkten (t.ex. klor).

Produkten är endast avsedd för hemmabruk!

Användaren är ansvarig för alla skador som uppstår till följd av icke avsedd användning av apparaten.

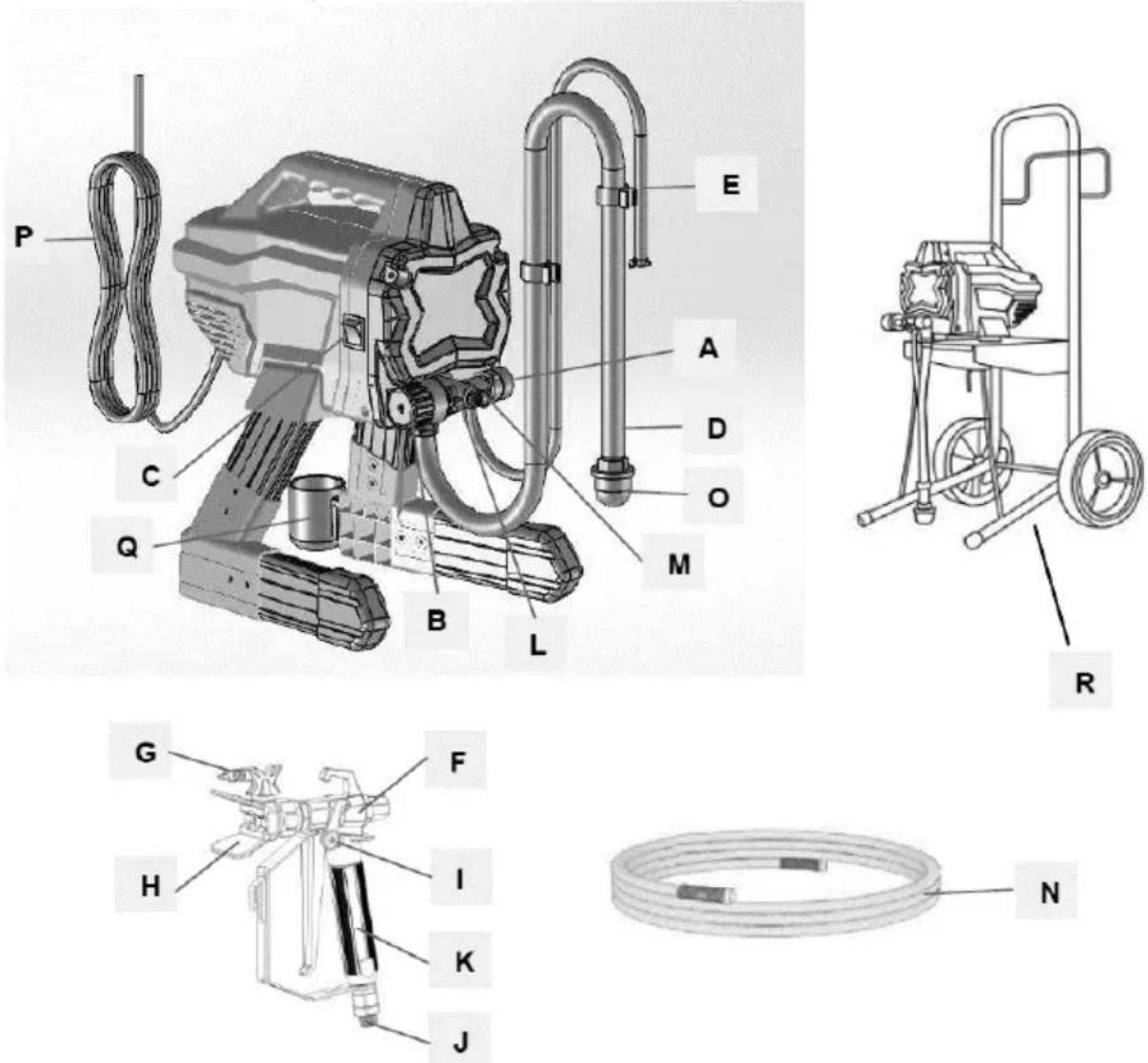

3.1. Beskrivning av apparaten

MSW-HSPR-650 visas (liknande MSW-HSPR-650HW)

G. Vändbar sprutmunstycke

H. Tipsskydd

I. Pistollås

J. Pistolens vätskeinloppskoppling

K. Pistolvätskefilter (inuti handtaget)

L. Pump

M. Pumpvätskeutloppskoppling

N. Högtrycksslang

O. Sugfilter

P. Nätsladd

Q. Droppkopp för sugrör

R. Varukorg (endast MSW-HSPR-650HW)

3.2. Förberedelser för användning

Den omgivande temperaturen får inte överstiga 40°C och den relativa luftfuktigheten bör inte överstiga 85%. Använd endast apparaten i väl ventilerade utrymmen. Blockera inte apparatens luftutlopp. Håll apparaten borta från heta ytor. Apparaten ska alltid användas när den är placerad på en jämn, stabil, ren, brandsäker och torr yta, och vara utom räckhåll för barn och personer med begränsade mentala och sensoriska funktioner. Ventilen/omkopplaren som stänger av tryckluftstillförseln bör vara omedelbart tillgänglig från området där enheten används. Placera apparaten så att du alltid har tillgång till stickproppen. Elkabeln som ansluts till apparaten måste vara ordentligt jordad och motsvara de tekniska uppgifterna på produktetiketten.

3.2.1 MONTERING AV APPARATEN

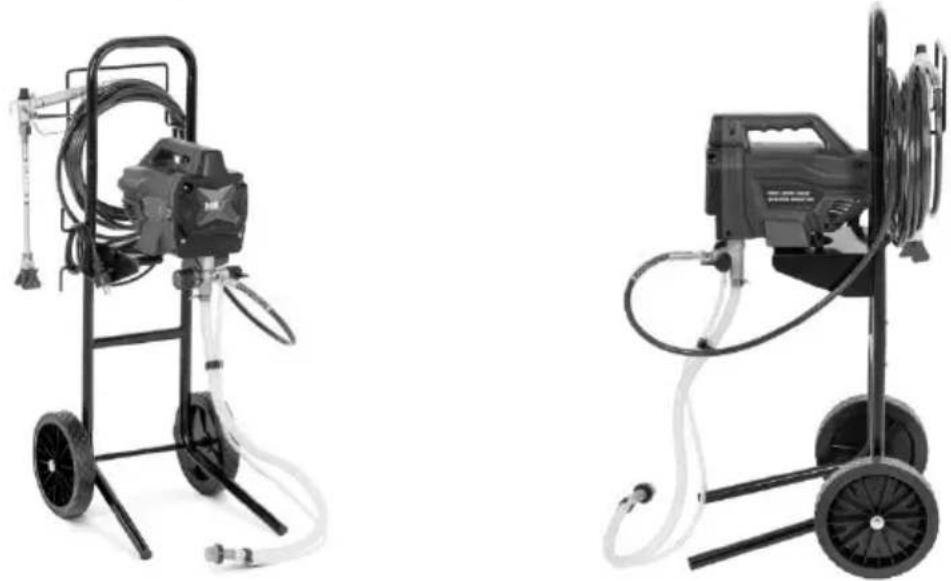

a) I MSW-HSPR-650HW sätter du ihop vagnen med maskinen först (som visas på bilderna nedan):

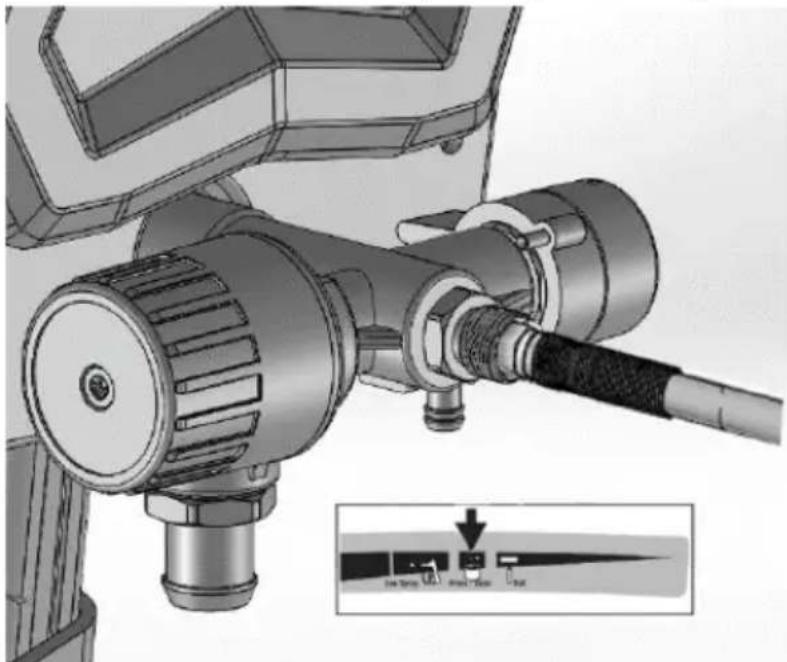

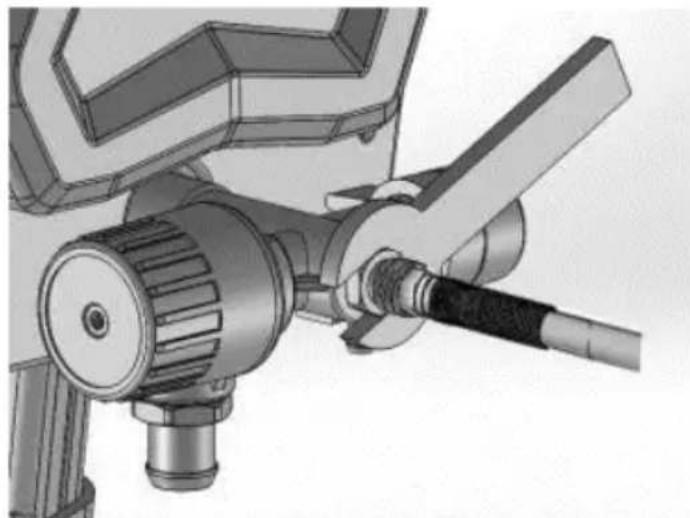

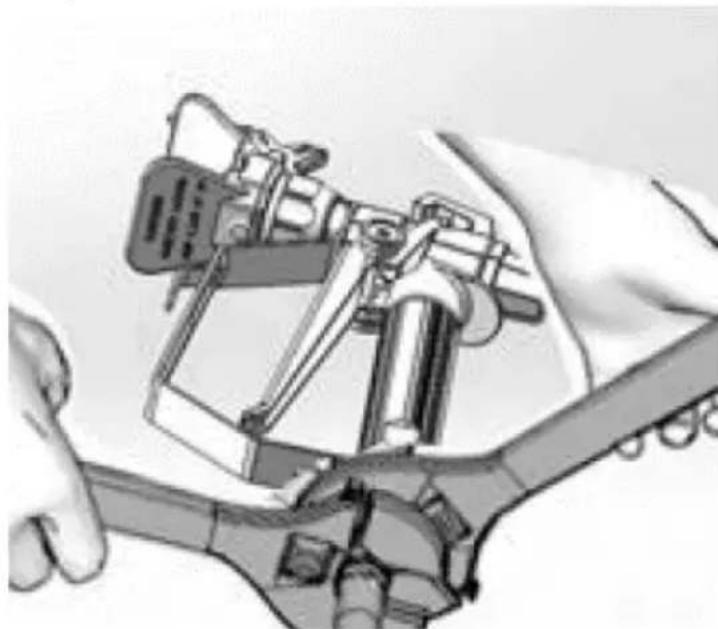

b) Anslut högtrycksslangen till vätskeutloppet. Använd en skiftnyckel för att dra åt dem ordentligt:

c) Anslut den andra änden av slangen till sprutpistolen.

d) Använd två skiftnycklar för att dra åt ordentligt. Om slangen redan är ansluten, gör

se till att anslutningarna är täta:

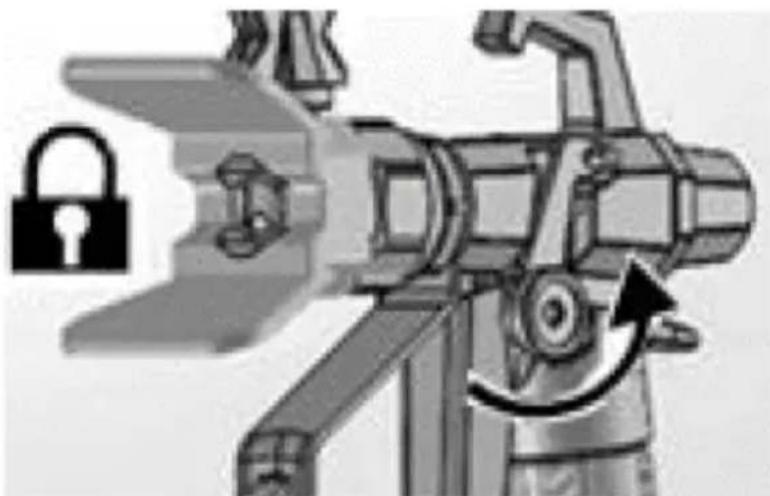

e) Aktivera avtryckarlåset:

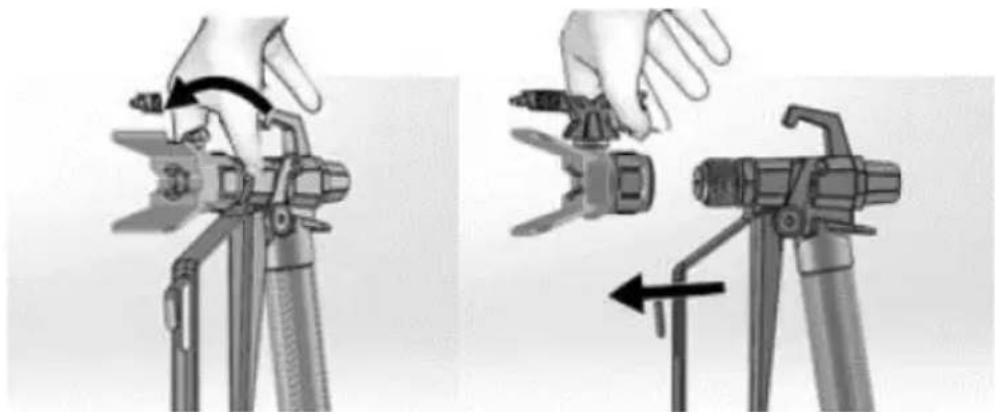

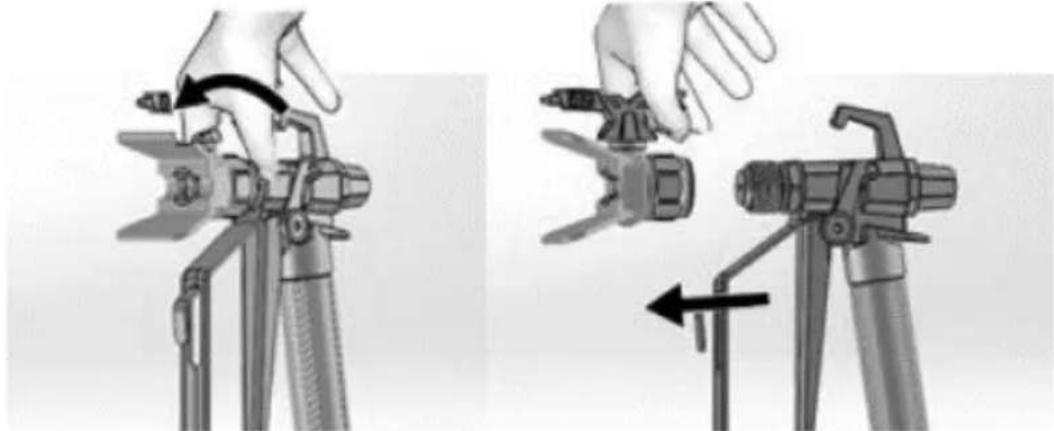

f) Ta bort spetsskyddet. Var försiktig eftersom spetstätningen kan falla ut när spetsskyddet tas bort:

g) Vrid tryckkontrollvredet helt åt vänster (moturs) till den lägsta inställningen:

h) Efter långtidsförvaring, kontrollera inloppssilen för tilltäppning och skräp.

3.3. Användning av apparaten

3.3.1 Beskrivning av enhetsdelar (se bilden med beskrivning)

R ef. del	Benämning Funktion
A	Fyll/sprayventil	• I PRIME-läge leder vätska till dräneringsröret.• I SPRAY-läge riktar trycksatt vätska till målarslang.• Avlastar automatiskt
B	Tryckkontrollratt	Ökar (medurs) och minskar (moturs) vätsketryck i pump, slang och sprutpistol. För att välja funktion, rikta in symbolen på tryckkontrollvredet med inställningsindikatorn.
C	På / Av knapp	Slår på eller av sprutan.
D	Sugrör	Drar vätska från färghinken till pumpen.
E	Avloppsrör	Dränerar vätska i systemet under fyllning och tryckavlastning.
F	Luftlös sprutpistol	Dispenserar vätska.
G	Vändbar spraymunstycke	• Finfördelar vätska som sprutas, bildar sprutmönster och styr vätskeflödet efter hålstorlek.• Omvänt läge frigör igensatta spetsar utan att behöva demonteras.
H	Tipsskydd	Minskar risken för vätskeinjektionsskador.
I	Pistollås	Förhindrar oavsiktlig utlösning av sprutpistol.
J	Pistolens vätskeinloppskoppling	Gängad anslutning för färgslang.
K	Pistolvätskefilter	Filtrerar vätska som kommer in i sprutpistolen för att minska spetsen.
L	Pump	Pumpar och trycksätter vätska och levererar den till målarslangen.
M	Pumpvätskeutloppskoppling	Gängad anslutning för högtrycksslang.
N	Luftlös slang	Transporterar högtrycksvätska från pumpen till sprutpistolen.
O	Sugfilter	Förhindrar att skräp kommer in ipumpen.
P	Nätsladd	Ansluts till strömkällan.
F	Droppkopp för sugrör	Håller sugröret under transport för att fånga upp dropp.

3.3.2 Sila av färgen

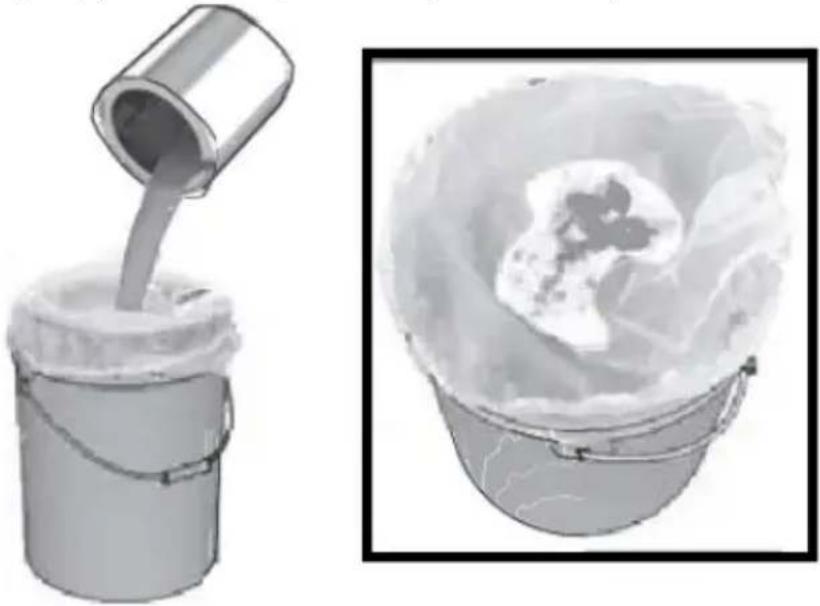

VIKTIGT: Tidigare öppnad färg kan innehålla torkade färgelement eller annat skräp. För att undvika grundningsproblem och spraymunstycken, rekommenderas att sila av färgen före användning. Sträck en färgsil över en ren hink och håll färgen genom silen för att fånga upp torkad färg och skräp innan du sprutar:

3.3.3 Tryckavlastning

VIKTIGT: varje pneumatisk utrustning förblir trycksatt tills trycket avlastas manuellt. Denna procedur hjälper till att förhindra allvarliga skador från trycksatt vätska, såsom hudinjektion eller stänkvätska.

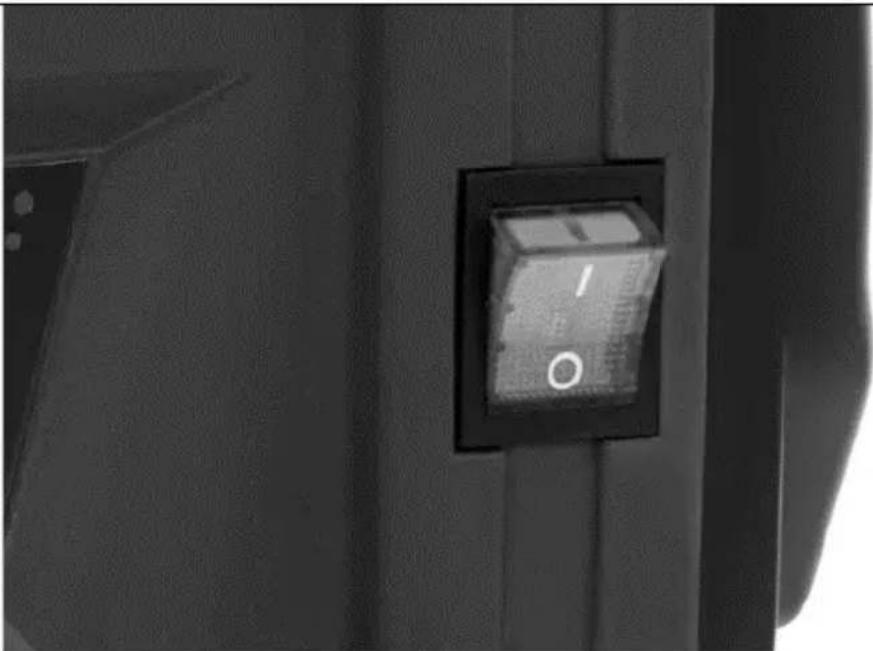

a) Sätt PÅ/AV-omkopplaren till avslaget ("O"):

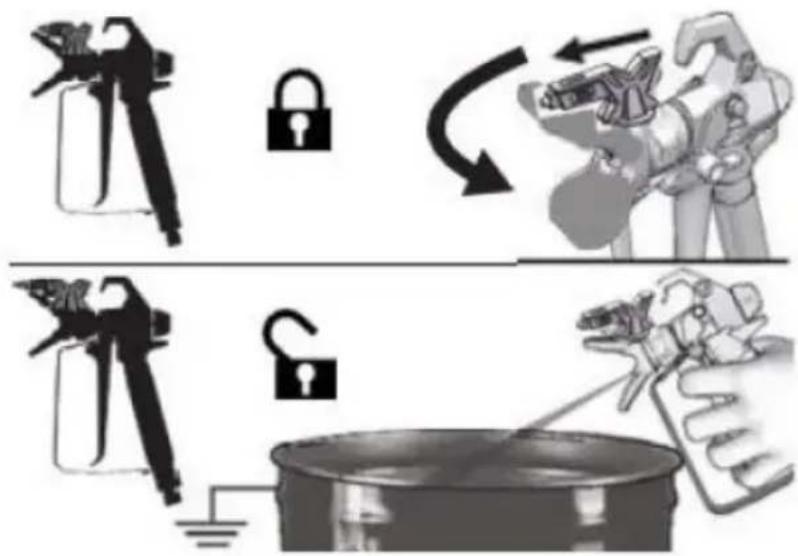

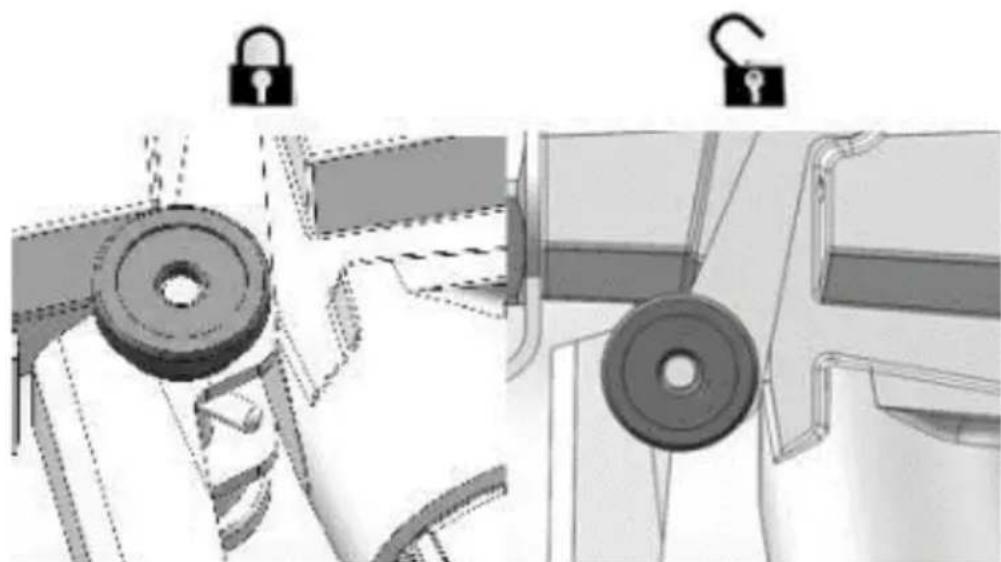

b) Aktivera avtryckarlåset. Det rekommenderas att alltid koppla in den när maskinen är stoppad, för att förhindra att pistolen utlöses av misstag:

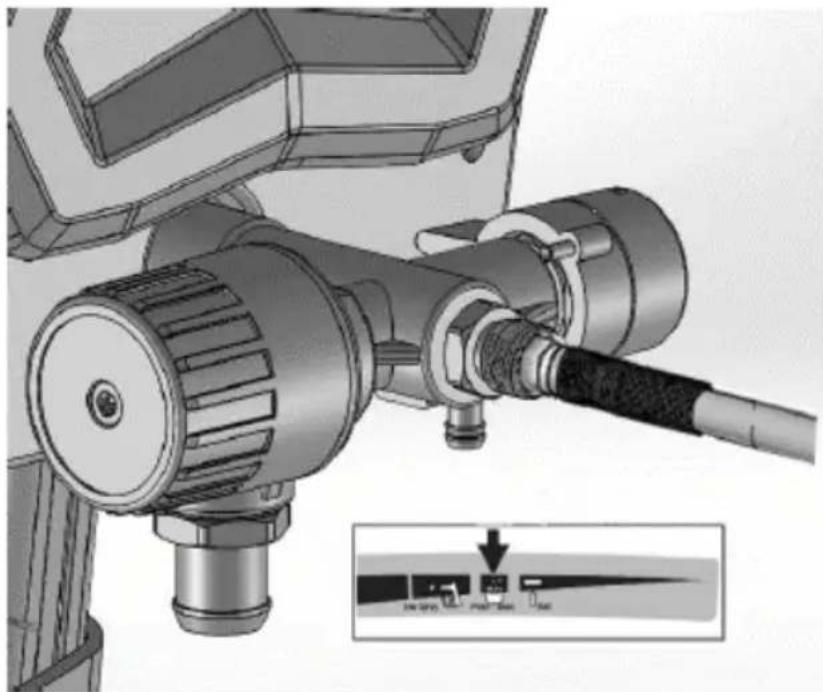

c) Ställ in tryckregleringsvredet på den lägsta inställningen:

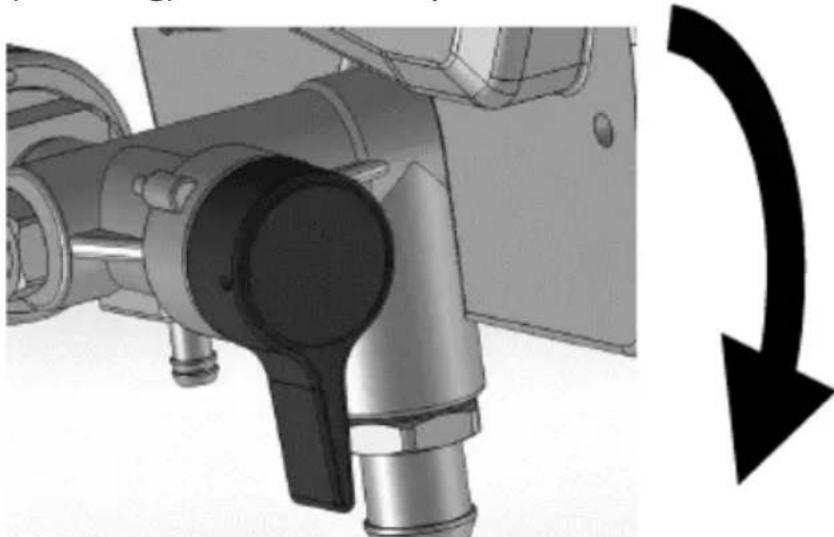

d) Sätt avloppsslangen i en avfallshink och vrid påfyllnings-/sprayventilen i PRIME-läge (dränering) för att avlasta trycket:

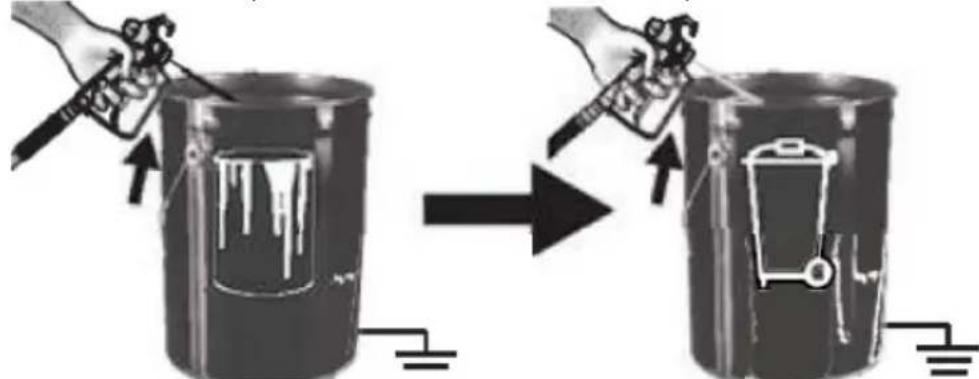

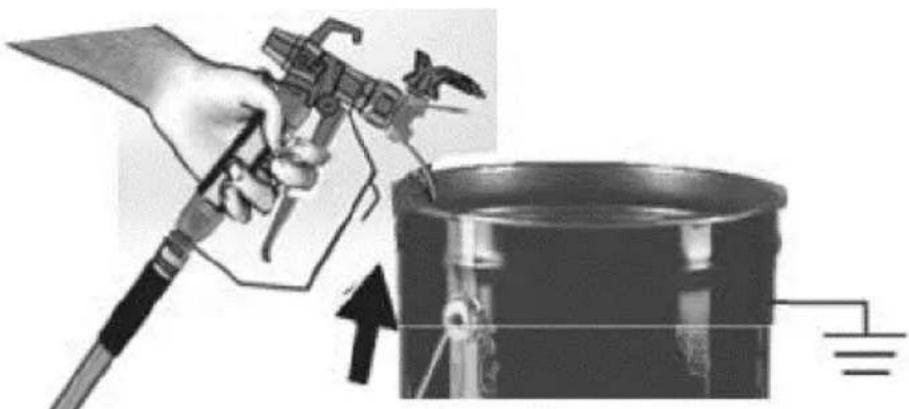

e) Håll pistolen stadigt inuti en hink och koppla ur avtryckarlåset och dra i avtryckaren för att lätta på trycket:

f) Aktivera avtryckarlåset.

g) Om du misstänker att sprutmunstycket eller slangen är igensatt eller att trycket inte har avlastats helt, än:

• Lossa mycket långsamt spetsskyddets läsmutter eller slangändens koppling för att gradvis avlasta trycket.
• Lossa muttern eller kopplingen helt.
  • Rensa luftlös slang eller spraymunstycke.

3.3.3 Spola lagringsvätska

WARNING: denna maskin kommer från fabriken med en liten mängd testmaterial i systemet. Det är viktigt att du spolar bort detta material från systemet innan du använder det för första gången. Se kapitlet "Kompatibilitet med rengöringsvätska" och "Statisk jordning (oljebaserade material)."

a) Utför tryckavlastningsproceduren (beskrivs tidigare).
b) Se till att ON/OFF-omkopplaren är avstängd ("O").
c) Separera dräneringsröret (mindre) från sugröret (större).

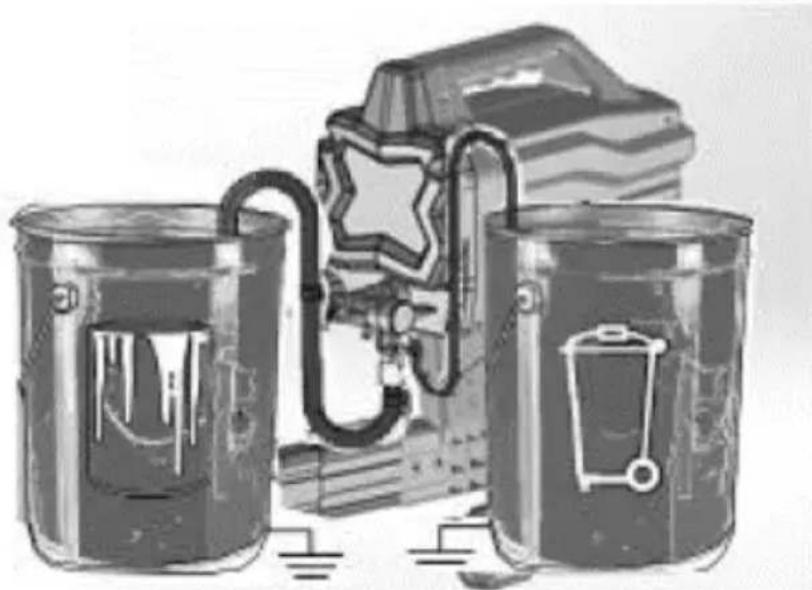

d) Placera avloppsslangen i en avfallshink.
e) Sänk ned sugröret i en hink delvis fylld med vatten eller spolvätska. Om du sprutar oljebaserade material, sänk ned sugröret i mineralsprit eller kompatibelt rengöringsmedel. Om du sprutar vattenbaserade material, sänk ned sugröret i vatten:

g) Anslut nätsladden till ett korrekt jordat eluttag.

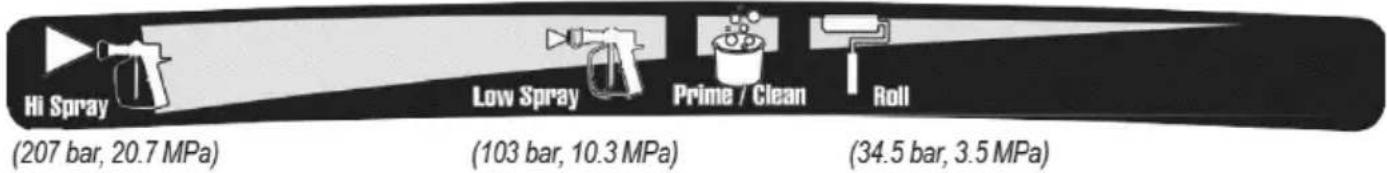

h) Rikta in inställningsindikatorn med Prime/Clean-inställningen på tryckkontrollratten:

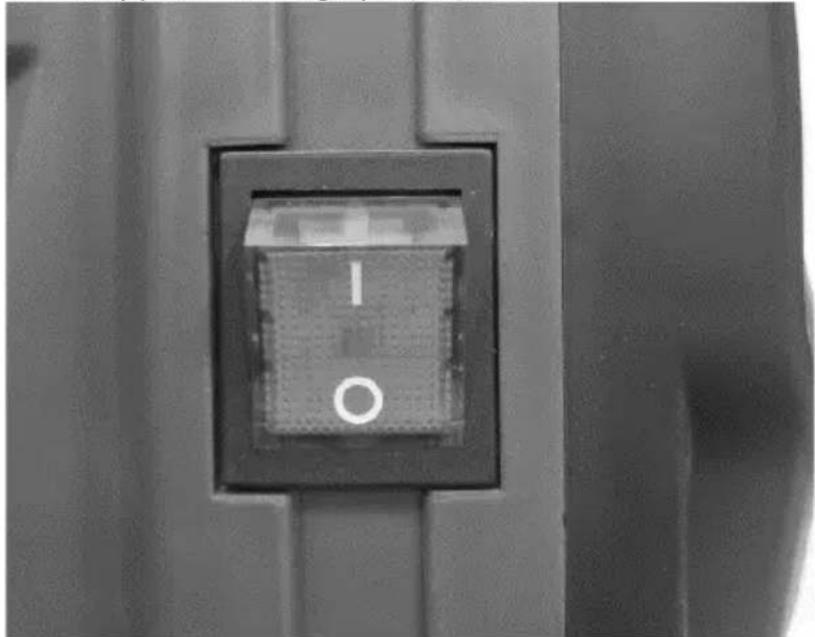

i) Vrid ON/OFF-omkopplaren till läge på ("I"):

j) När maskinen börjar pumpa kommer spollösningsmedel och luftbubblor att tömmas från systemet. Låt vätska rinna ut ur dräneringsröret i ett avfallshink i 30 till 60 sekunder.

k) Vrid ON/OFF-omkopplaren till av ("O") läge.

I) Inspektera för läckor. Om läckor uppstår, utför "Tryckavlastning"-proceduren, dra sedan åt alla kopplingar och upprepa starten. Om det inte finns några läckor fortsätt med nästa steg.

3.3.4 Fylla pumpen

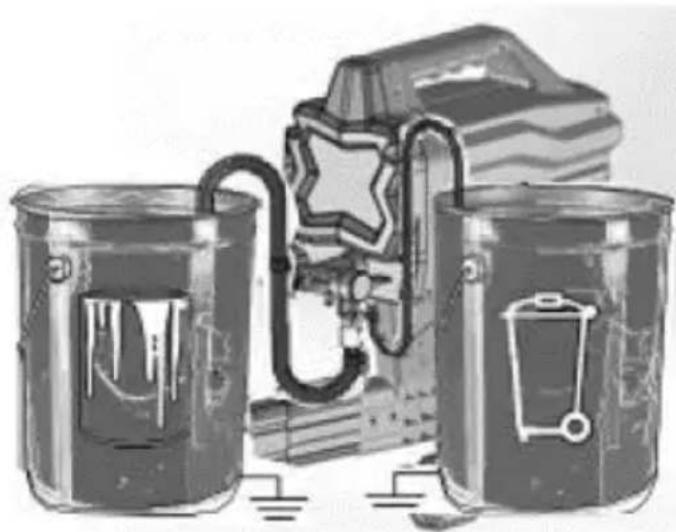

a) Flytta sugröret till färghinken och sänk sugröret i färgen:

b) Vrid ON/OFF-omkopplaren till läge på ("I").
c) Vänta tills färgen kommer ut ur avloppsröret.
d) Vrid ON/OFF-omkopplaren till av ("O") läge.

OBS: vissa vätskor kan fyllas snabbare när ON/OFF-omkopplaren tillfälligt stängs av, så att pumpen kan sakta ner och stanna. Slå på och av strömbrytaren flera gånger om det behövs.

3.3.5 Påfyllning av pistol och slang

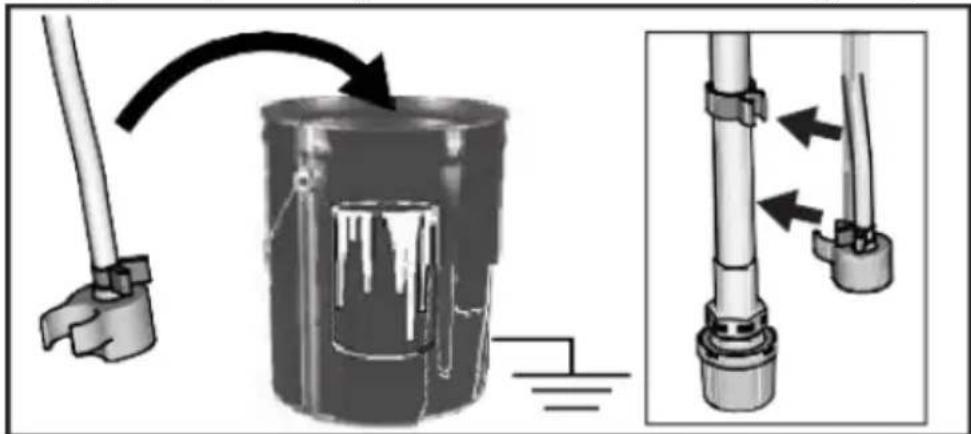

a) Flytta sugröret till färghinken och sänk sugröret i färg. Håll pistolen mot avfallshink. Rikta pistolen i avfallshink:

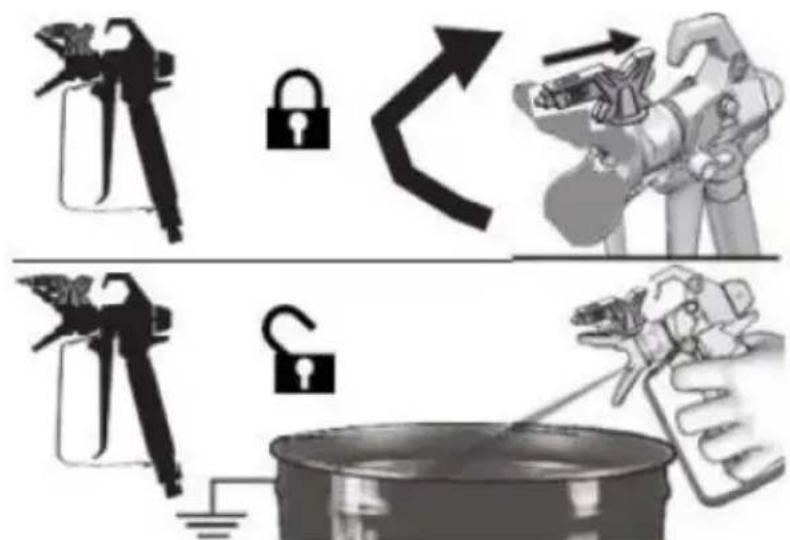

• Koppla ur avtryckarlåset.
• Dra och håll pistolens avtryckare.
  • Vrid påfyllnings-/sprayventilen horisontellt till SPRAY-läge.
  • Vrid ON/OFF-omkopplaren till läge på ("I").

A B C D

b) Tryck av pistolen i avfallsbehållaren tills endast färg kommer ut ur pistolen.
c) Släpp avtryckaren. Aktivera avtryckarlåset.

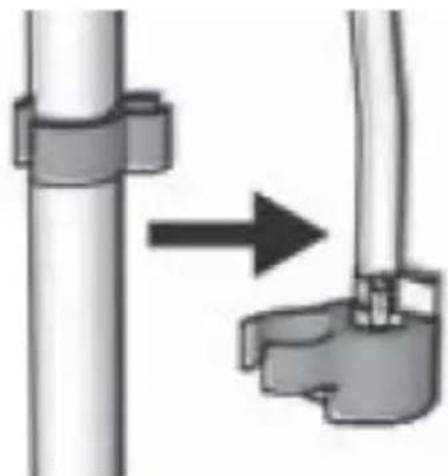

d) Överför avloppsslangen till färghinken och klämma fast till sugslangen:

OBS: När motorn stannar är maskinen redo att sprutmåla. Om motorn fortsätter att gå har maskinen inte fyllts ordentligt. Upprepa procedurerna "Fylla pumpen" och "Fylla pistolen och slangen".

3.3.6 Installation av sprutmunstycke

OBS: För att förhindra läckage av sprutmunstycke, se till att munstycket och munstycksskyddet är korrekt installerade.

a) Utför proceduren "Tryckavlastning".
b) Aktivera avtryckarlåset.
c) Kontrollera att sprutmunstycket och munstycksskyddets delar är korrekt monterade i den ordning som visas på bilden nedan:

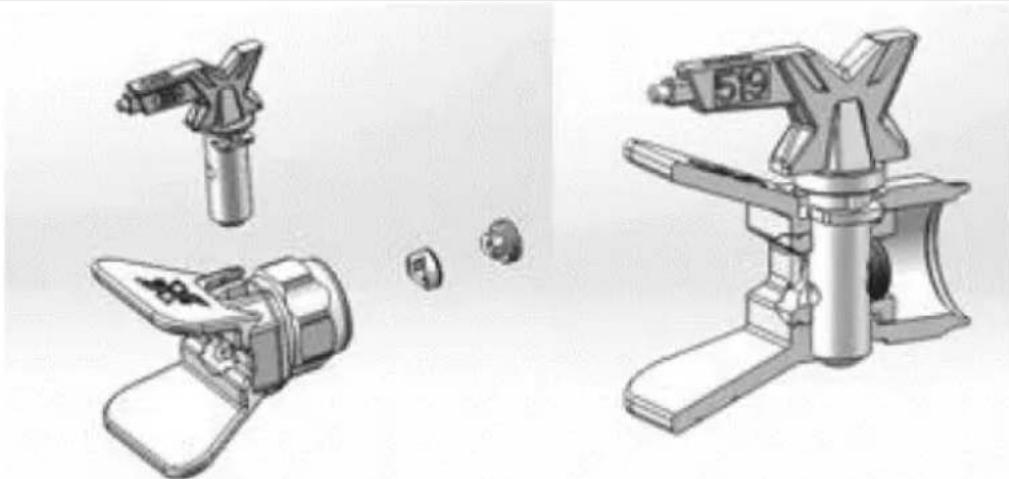

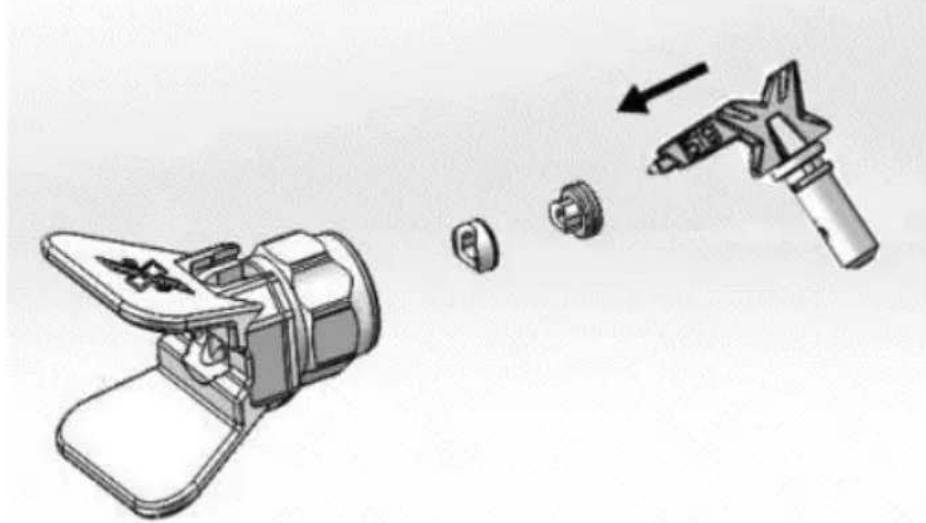

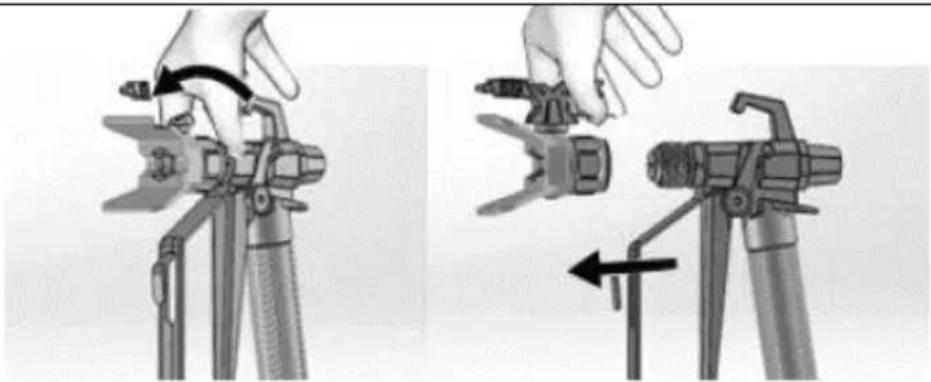

- Använd en sprutmunstycke för att rikta in packning och tätning i munskyddet:

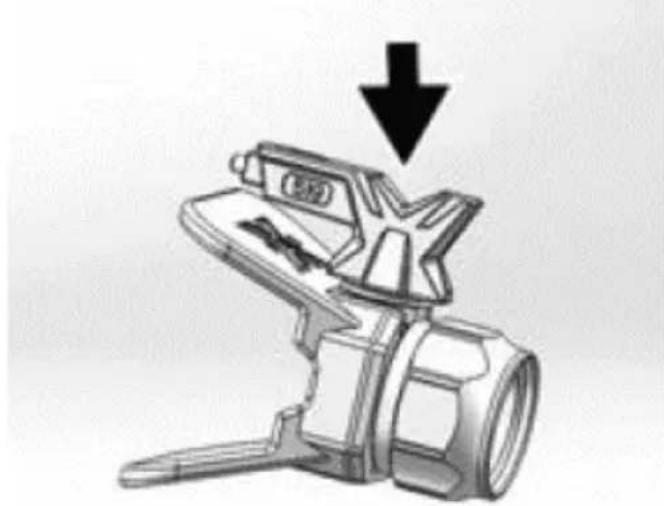

- Spraymunstycket måste tryckas in hela vägen in i munstycksskyddet:

- Vrid det pilformade handtaget på sprutmunstycket framåt till sprutläget:

d) Skruva fast sprutmunstycket och munstycksskyddet på pistolen och dra åt dem.

3.3.7 Justera trycket

Tryckkontrollvredet möjliggör oändlig tryckjustering. För att minska översprutning och färgavfall rekommenderas det att alltid börja med den lägsta tryckinställningen och sedan (om det behövs) öka det till det lägsta inställningsresultatet som tillfredsställer behoven:

Hi Spray (207 bar, 20.7 MPa) Low Spray (103 bar, 10.3 MPa) Prime / Clean Roll (34.5 bar, 3.5 MPa)

För att välja lämplig funktion, rikta in symbolen på tryckkontrollvredet med inställningsindikatorn på sprutan.

3.3.8 Val av spets och tryck

	Beläggningar
	Interiör fläckar/interiör & exteriorörrrensar	Exteriörfastafläckar	Primers	Invändig latex färger	Exteriörlatex färger
Spruttryck→	Låg	Hög	Hög	Hög	Hög
Spets (hål)storlek↓
0,28 mm(0,011 tum)	X
0,33 mm(0,013 tum)	X X X X
0,38 mm(0,015 tum)	X X X X
0,43 mm(0,017 tum)	X X X
0,48 mm(0,019 tum)	X

• Den medföljande spetsen är avsedd för användning i de flesta färgsprutningsapplikationer, men precis som med spraytid slits spetsen långsamt och dess hål förstoras. Om du börjar med ett spetshål som är mindre än maximinivån kan du spruta inom sprutans nominella flödeskapacitet.
• Använd större spetshålstorlekar med tjockare beläggningar och mindre spetshålstorlekar med tunnare beläggningar.
• Spetsarna slits vid användning och behöver periodiskt bytas ut.
• Spetshålets storlek styr flödet – mängden färg som kommer ut ur pistolen.

3.3.9 Spraytekniker

Använd en bit kartong för att öva på dessa grundläggande spruttekniker innan du börjar spraya ytan.

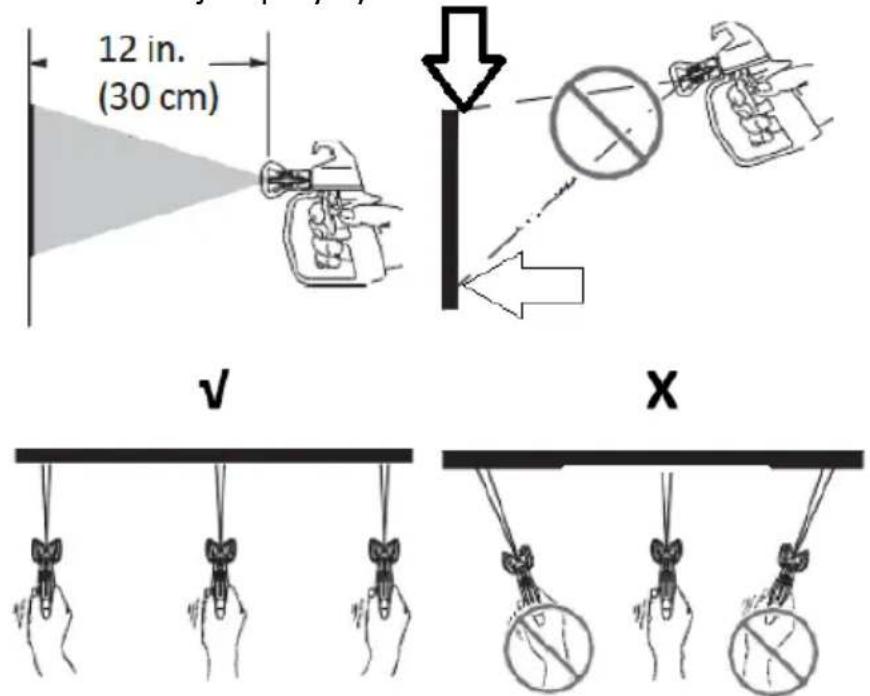

• Håll pistolen 30 cm från ytan och sikta rakt mot ytan (V). Lutning av pistolen till riktad sprutvinkel orsakar ojämn färgbeläggning (X).
• Böj handleden för att hålla pistolen riktad rak (v). Att fläkta pistolen för att rikta sprayen i vinkel orsakar en ojämn finish (X).

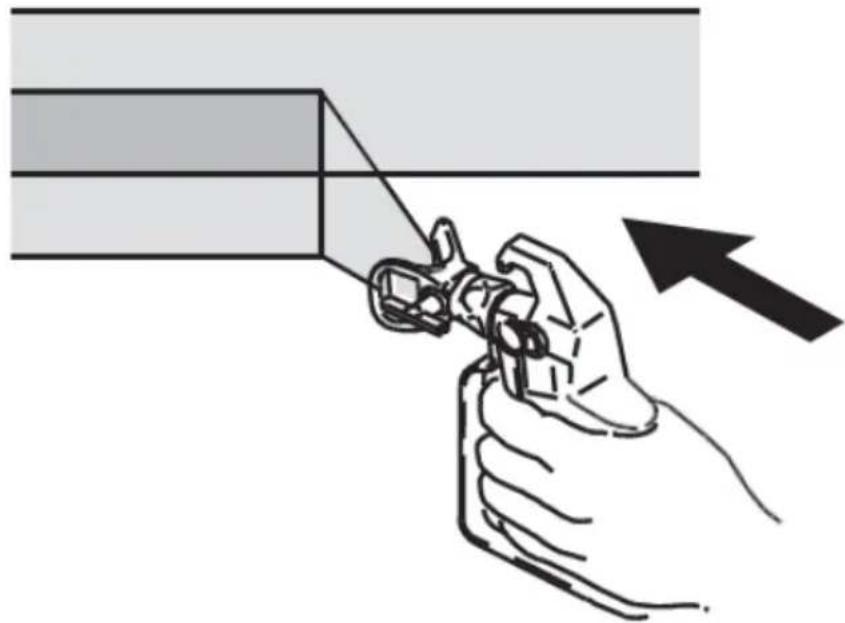

3.3.10 Utlöser pistolen

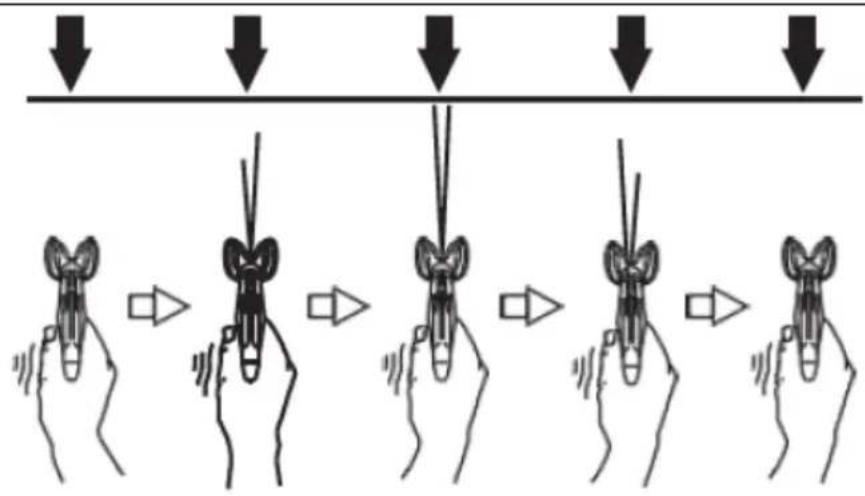

Tryck på avtryckaren efter att du har startat slaget och släpp avtryckaren innan ditt slag är slut. Sprutpistolen måste vara i rörelse när avtryckaren trycks in och släpps:

Rikta pistolens sprutningscentrum mot den nedre kanten av föregående slag, överlappa varje slag med hälften:

Ett korrekt sprutmönster fördelas jämnt när det träffar ytan.

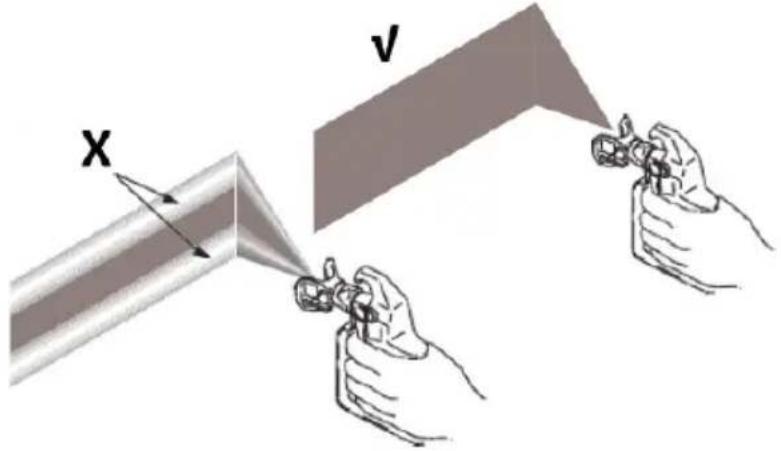

- Sprayen ska finfördelas (jämnt fördelad, inga luckor i kanterna):

X V

X – för lågt tryck, svansar och luckor vid kanter uppstår.

V - korrekt sprutmönster.

Om svansen kvarstår vid sprutning med högsta spruttryck:

• Spraymunstycket kan vara slitet.
• En mindre sprutmunstycke kan behövas.
• Spraymaterial kan behöva gallras. Följ i så fall materialets rekommendationer från tillverkaren.

Om partiklarna eller skräpet täpper till sprutmunstycket är denna maskin utformad med en vändbar sprutmunstycke som snabbt och enkelt rensar partiklarna utan att behöva ta isär sprutan.

Se avsnittet "Sila färgen" för ytterligare information.

a) Aktivera avtryckarlåset. Vrid sprutmunstycket för att öppna läget. Koppla ur avtryckarlåset. Avtrycka sprutpistolen vid avfallsområdet för att rensa igensättning:

OBSERVERA: om sprutmunstycket är svårt att rotera när du vrider till täppningsläge, utför "Tryckavlastnings"-proceduren, vrid sedan sprut-/sprutventilen till sprutläge och upprepa steg a).

b) Aktivera avtryckarlåset. Vrid tillbaka sprutmunstycket till sprutläge. Koppla ur avtryckarlåset och fortsätt sprutningen:

3.4. Rengöring och underhåll

a) Rengör pumpen/slangen/sprutpistolen/sprutmunstycket noggrant varje dag när du är klar med ditt målningsjobb.

b) När pumpen förvaras med icke-frysande vätska uppstår pumpskador om vatten eller latexfärg fryser i pumpen.

c) Dra ut stickproppen och låt apparaten svalna helt före varje rengöring, justering eller byte av tillbehör, eller om apparaten inte används.

• Vänta tills de roterande elementen stannar.

d) Använd endast icke-korrosiva rengöringsmedel för att rengöra ytan.

e) Efter att apparaten har rengjorts ska alla delar torkats helt innan den används igen.

f) Förvara apparaten på en torr och sval plats som är skyddad mot fukt och direkt solljus.

g) Apparaten får inte sprutas med en vattenstråle eller sänkas ned i vatten.

h) Låt inte vatten tränga in i apparaten genom ventilationsöppningarna i apparatens hölje.

i) Rengör ventilationsöppningarna med en borste och tryckluft.

j) Apparaten måste inspekteras regelbundet för att kontrollera dess tekniska effektivitet och upptäcka eventuella skador.

k) Inspektera motorhöljets öppningar för blockering före varje arbetsstart.

I) Inspektera eller rengör filtret, vätskeinloppssilen och pistolfiltret innan varje arbete påbörjas.

m) Kontrollera slangen för skador varje gång du sprutar. Försök inte reparera slangen om slangmanteln eller kopplingarna är skadade. Använd inte slangar som är kortare än ca 7,5 m.

n) Använd en mjuk trasa för rengöring.

o) Använd inte vassa föremål och/eller metallföremål för rengöring (t.ex. en stålborste eller en metallspatel) eftersom de kan skada apparatens ytmaterial.
p) Spraymunstycken kan behöva bytas efter 57 liter eller kan hålla till och med 227 liter, beroende på färgens nötningsförmåga.

3.4.1 Rengöring med hink

För kortvariga avstängningsperioder (över natten till 2 dagar) se "Korttidsförvaring" i annat avsnitt. Se avsnitten "Kompatibilitet med rengöringsvätskor" för information om spolnings-/rengöringsvätskor och instruktioner för "Statisk jordning (oljebaserade material)".

a) Utför proceduren "Tryckavlastning".
b) Ta bort sprutmunstycket och munstycksskyddsenheten från pistolen och placera den i avfallshink:

c) Lyft upp sugröret och dräneringsröret från färghinken. Låt färgen rinna av i hinken.
d) Separera dräneringsröret (mindre) från sugröret (större):

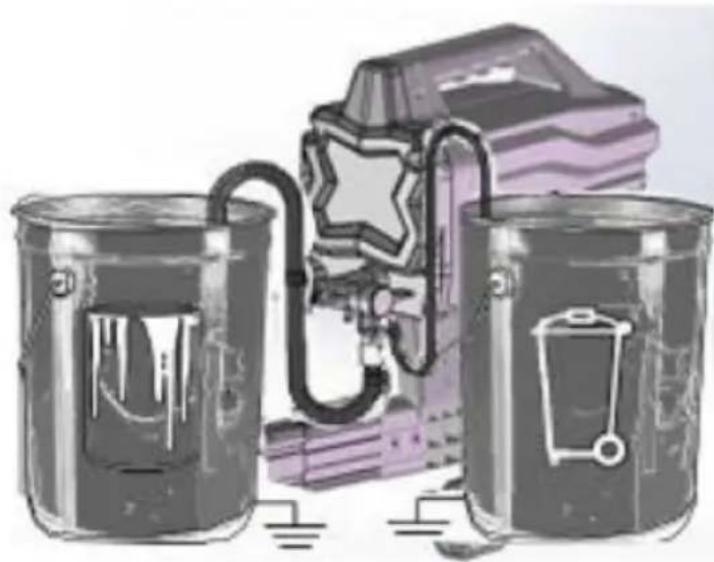

e) Placera tomma avfalls- och spolvätskehinkar sida vid sida.
f) Placera sugröret i spolvätska. Använd vatten för vattenbaserad färg och mineralsprit eller kompatibelt oljebaserat spollösningsmedel för oljebaserad färg. Placera avloppsröret i avfallshink:

g) Vrid tryckkontrollratten moturs till inställningen Prime/Clean:

i) Vrid ON/OFF-omkopplaren till läge på ("I").

j) Spola tills ungefär 1/3 av spolvätskan har tömts ur hinken.

k) Vrid ON/OFF-omkopplaren till av ("O") läge.

OBS: nästa steg är att returnera färg i slangen till färghinken. Till exempel rymmer en 7,5 m slang uppskattningsvis cirka 0,5 liter färg.

I) För att återvinna färg i slangen, rikta pistolen mot färghinken samtidigt som du håller pistolen stadigt mot hinken.

• Koppla ur avtryckarlåset.
• Dra och håll pistolavtryckaren.
  • Vrid påfyllnings-/sprayventilen horisontellt till SPRAY-läge.
  • Vrid ON/OFF-omkopplaren till läge på ("I").

- Fortsätt att hålla in pistolens avtryckare tills du ser färg utspädd med spolvätska börjar komma ut ur pistolen.

A B C D

m) Medan du fortsätter att utlösa pistolen, flytta snabbt pistolen för att omdirigera sprayen till avfallsbehållaren. Fortsätt att avtrycka pistolen i avfallsbehållaren tills spolvätska som matas ut från pistolen är relativt klar.

n) Vrid tryckkontrollvredet till lägsta inställningen.
o) Sluta utlösa pistolen. Aktivera avtryckarlåset.
p) Vrid Prime/Spray-ventilen ner till PRIME-läget.
q) Vrid ON/OFF-omkopplaren till av ("O") läge.

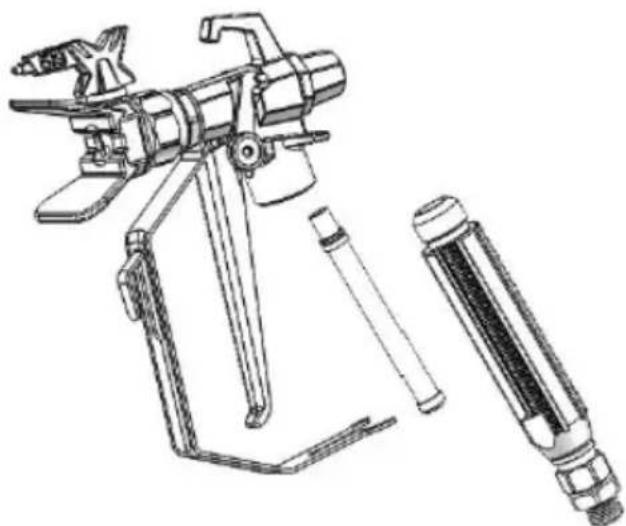

3.4.2 Rengöring av pistolen

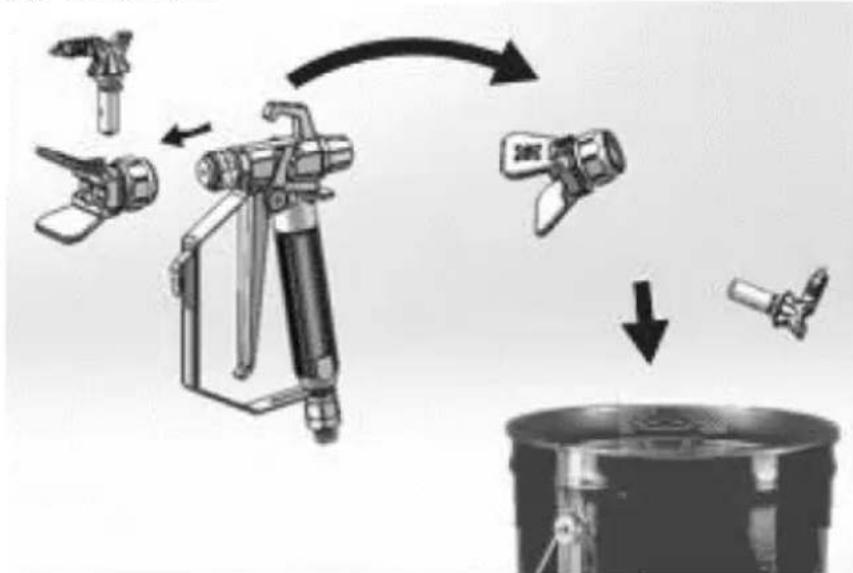

a) Rengör pistolvätskefiltret med vatten eller spolvätska och en borste varje gång du spolar systemet. Byt ut pistolfiltret om det är skadat.

b) Ta bort sprutmunstycket och munstycksskyddet och rengör med vatten eller spolvätska och en borste.

c) Torka bort färgen på utsidan av pistolen med en mjuk trasa fuktad med vatten eller spolvätska.

3.4.3 Korttidslagring

a) Utför proceduren "Tryckavlastning".

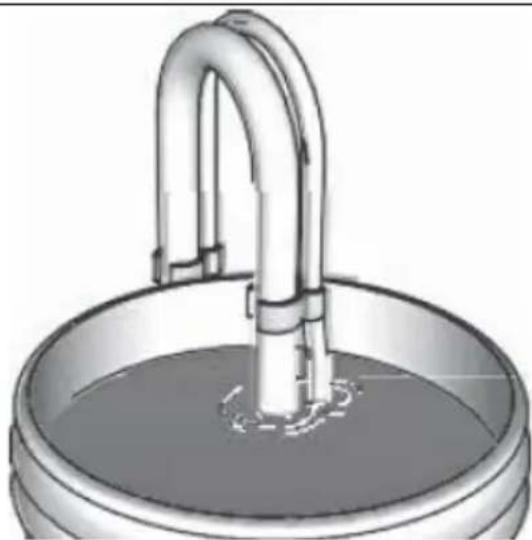

b) Lämna sugröret och avloppsröret i färghinken:

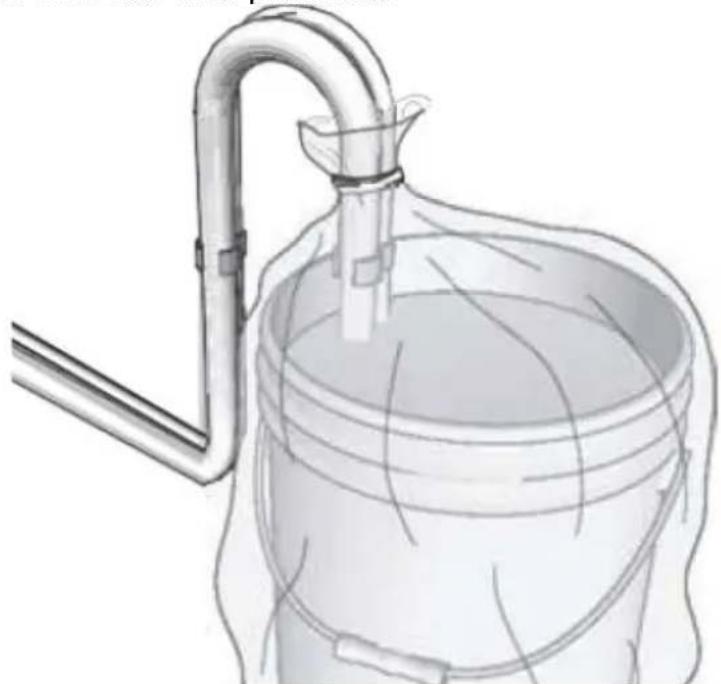

c) Täck färg och hink tätt med plastfolie:

e) Lämna pistolen ansluten till slangen.

f) Ta bort spetsen och skyddet och rengör dem med vatten eller spolvätska och en borste.

g) Torka bort färgen utanför pistolen med en mjuk trasa fuktad med vatten eller spolvätska.

3.4.4 Långtidsförvaring (mer än 2 dagar)

Pumpvätskeskydd skyddar sprutan mot frysning och korrosion.

• Innan du förvarar sprutan se till att allt vatten har tömts ur den.
• Låt inte vatten frysa i sprutan.
• Förvara inte sprutan under tryck.
  • Förvara maskinen inomhus.

a) Utför proceduren "Tryckavlastning".

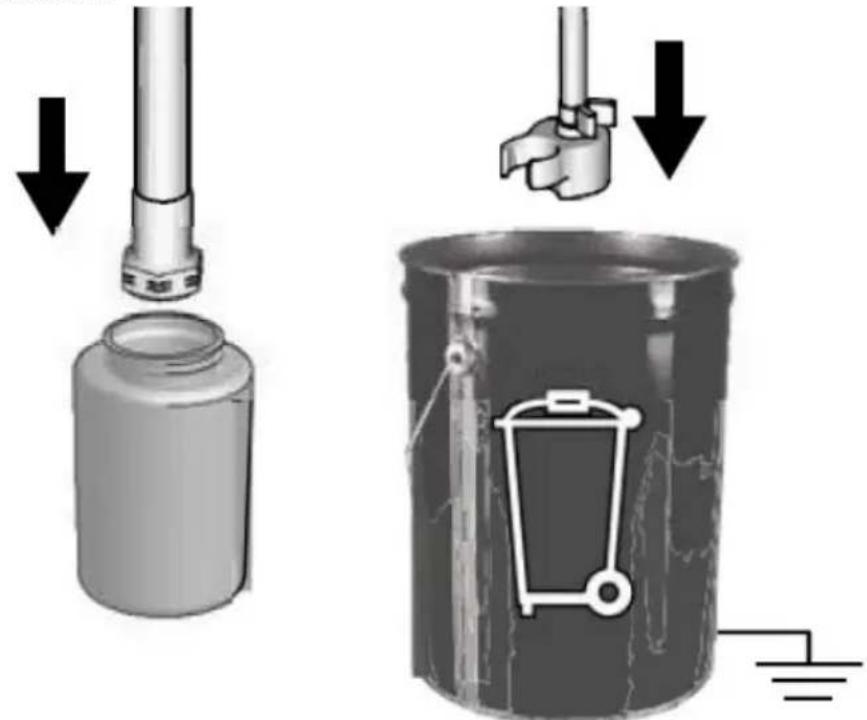

b) Placera sugslangen i pumpens lagringsvätskeflaska och dräneringsslangen i avfallsbehållaren.

d) Vrid ON/OFF-omkopplaren till läge på ("I").
e) Vrid tryckkontrollratten medurs tills maskinen startar och börjar pumpa.

f) När lagringsvätska kommer ut ur dräneringsröret (5-10 sekunder) vrid ON/OFF-omkopplaren till av ("O") läge.

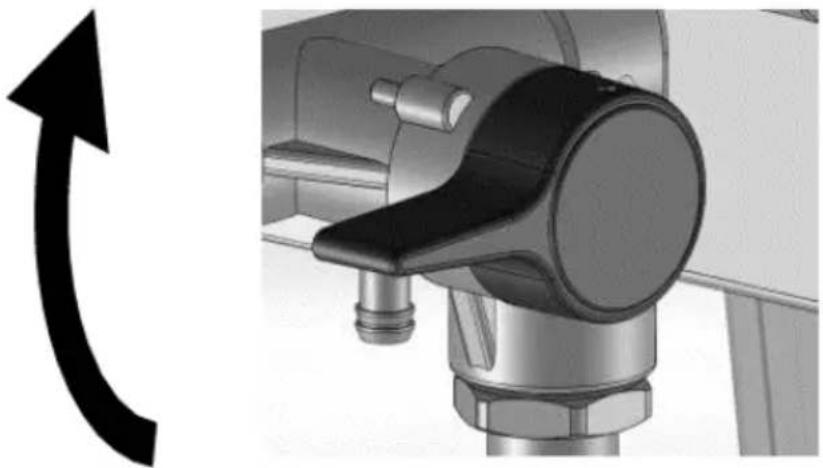

g) Vrid påfyllnings-/sprayventilen horisontellt till SPRAY-läge för att behålla lagringsvätska i sprutan under förvaring:

h) Lämna pistolen ansluten till slangen.
i) Ta bort spetsen och skyddet och rengör med vatten eller spolvätska och en borste.
j) Torka bort färgen på utsidan av pistolen med en mjuk trasa fuktad med vatten eller spolvätska.

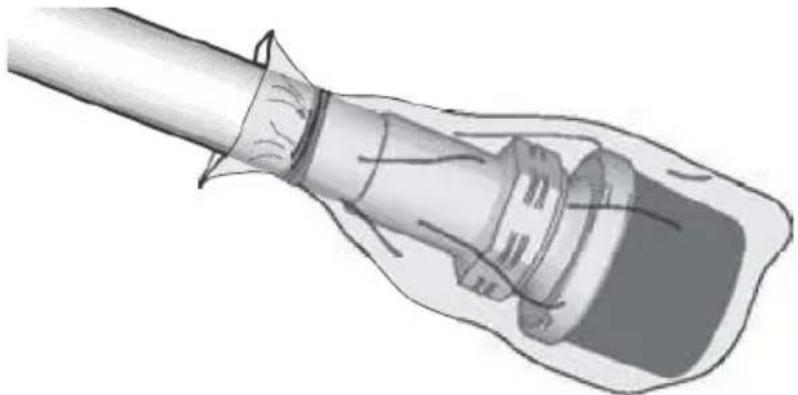

k) Fäst en plastpåse runt sug- och avloppsröret för att fånga upp eventuella droppar:

3.4.5 Statisk jordning (oljebaserade färger)

• Använd alltid en metallhink för oljebaserade material som kräver spolning med kompatibla oljebaserade spollösningsmedel när sprutan spolas eller trycket avlastas.
  • Använd endast ledande metallhinkar, placerade på en jordad yta som betong.
• Placera inte hinken på en icke-ledande yta som papper eller kartong som avbryter jordningskontinuiteten.

3.4.6 Demontering och installation av inloppsventil

Om inloppsventilen är igensatt eller fastnat, ta bort ventilenheten och rengör den noggrant eller byt ut den.

a) Ta bort sugröret eller behållaren från sprutan.

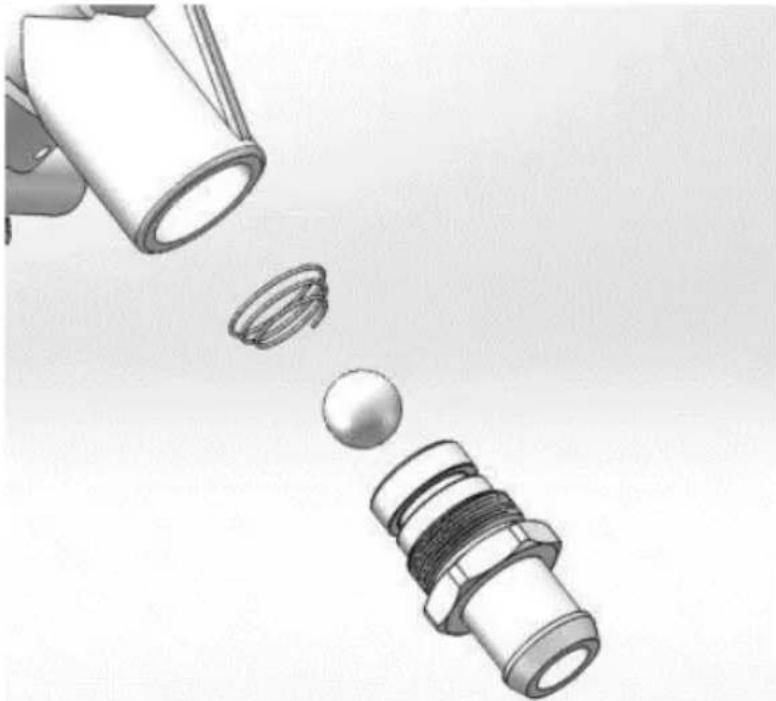

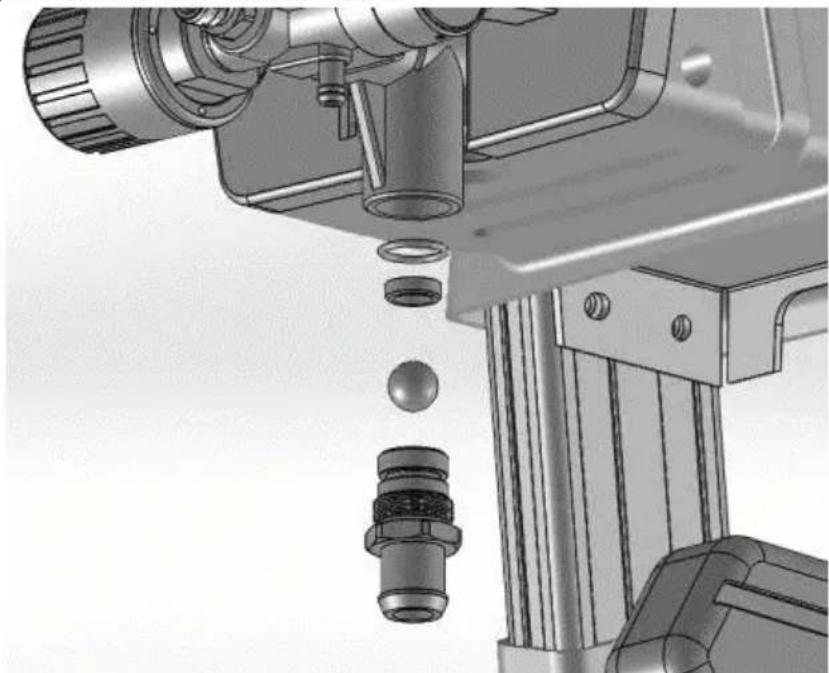

b) Lossa inloppsventilen och ta bort den:

WARNING: tappa inte kulan och fjädern inuti inloppsventilen. Den kan falla ut när inloppsventilen tas bort. Pumpen primer inte utan kulan och fjädern.

c) Rengör eventuellt skräp och torkad färg från håligheten och byt ut kulan mot fjäder. Dra åt pumpens inloppsventil med rätt verktyg på ramen.
d) Var uppmärksam på den koniska fjäderriktningen när du installerar kulan och den koniska fjädern:

3.4.7 Rengöringsvätskors kompatibilitet

• Vid sprutning av vattenbaserade material, spola systemet noggrant med vatten.
• Vid sprutning av oljebaserade material, spola systemet noggrant med mineralsprit eller kompatibelt, oljebaserat spollösningsmedel.
• För att spruta vattenbaserade material efter sprutning av oljebaserade material, spola först systemet noggrant med vatten. Vattnet som rinner ut ur avloppsröret bör vara klart och lösningsmedelsfritt innan du börjar spraya det vattenbaserade materialet.
• För att spraya oljebaserade material efter att ha sprayat vattenbaserade material, spola först systemet noggrant med mineralsprit eller ett kompatibelt oljebaserat spollösningsmedel. Lösningsmedlet som rinner ut ur dräneringsröret bör inte innehålla något vatten. Vid spolning med lösningsmedel följ alltid instruktionerna för "Statisk jordning" (oljebaserade material).
• För att undvika att vätska stänker tillbaka på huden eller i ögonen, rikta alltid pistolen mot hinkens insida.

KASSERING AV ANVÄNDA ENHETER

Släng inte apparaten i kommunala avfallssystem. Lämna den till en återvinnings- och insamlingsplats för elektriska och elektroniska apparater. Kontrollera symbolen på produkten, bruksanvisningen och förpackningen. Plasterna som använts för att konstruera apparaten kan återvinnas i överensstämmelse med deras märkning. Genom att välja att återvinna gör du en viktig insats för att skydda vår miljö.

Kontakta lokala myndigheter för information om din lokala återvinningsanläggning.

FELSÖKNING

Problem	Möjlig orsak	Lösning
Motorn går inte: (kontrollera om maskinen är ansluten, och ON/OFF-knappen är på)	Tryckreglering är inställd vid nolltryck.	Vrid tryckkontrollratten medurs för att öka tryckinställningen.
	Eluttag ger inte ström.	Testuttag med känd fungerande anordning.Återställ strömbrytaren eller byt säkring.Hitta ett arbetsställe.Återställbyggnadsströmbrytaren eller byt säkring.
	Förlängningssladden är skadad.	Byt ut förlängningssladden.
	Maskinens elkabel är skadad.	Kontrollera efter trasig isolering eller ledningar. Byt ut elkabeln om den är skadad.
	Pumpen har fastnat (färgen har stelnat i pumpen eller vattnet är fruset i pumpen.)	Stäng av ON/OFF-brytaren och koppla ur sprutan från uttaget.Om den är frusen, försök INTE startaMaskinen tills den är helt tinad annars kan den skada motorn, styrkortet och/eller drivlinan.Placera maskinen i ett varmt utrymme i flera timmar.Kontrollera om pumpen rör sig fritt genom att ta bort höljet och den roterande fläkten.Om inte fryst, kontrollera efter härdad färg i pump.Om motorn inte snurrar med pump borttagen, kontakta tillverkarens kundtjänst.
	Motor eller styrkort är skadat.	Kontakta tillverkarnas kundtjänst.
Maskinen går, men pumpen inte primer eller tappar prime under användning.(Pumpen cyklar men pumper inte måla eller bygga tryck.)	Inloppsventilens kontrollkula har fastnat.	Tryck på Push Prime-knappen för att lossa kulan så att pumpen kan flöda ordentligt.
	Fyllnings-/sprayventilen är i SPRAY-läge.	Vrid Prime/Spray-ventilen ner till PRIME-läget tills färg kommer ut ur dräneringsröret.Pumpen är nu fylld.
	Pumpen var inte fylld med spolvätska. (Tjocka vätskor kanske inte fyller på om inte Initialt grundad med spolvätska.)	Ta bort sugröret från färgen.Fyll pumpen med olja eller vattenbaserad spolvätska.
	Skräp i färg.	Sila av färgen.
	Tjock eller "klibbig" färg.	Vissa vätskor kan fyllas snabbare om ON/OFF-omkopplaren vrids tillfälligt av så att pumpen kan sakta ner och stanna. Slå PÅ/AV-brytaren på och av flera gånger om det behövs.
	Inloppsventilens kontrollkula eller säte är smutsig.	Ta bort inloppskopplingen. Rengör eller byt ut kulan och sätet.
	Sugröret läcker.	Inspektera sugrörsanslutningen för sprickor eller vakuumläckor.
	Utloppsventilens kontrollkula har fastnat.	Skruva loss utloppsventilen, ta bort och rengör enheten.
	Fyllnings-/sprayventilen är sliten eller blockerad av skräp.	Ta med sprutan till ett auktoriserat servicecenter.
Pumpen är grundad, men kan inte uppnå ett bra sprutmönster.	Spraymunstycket kan vara delvis igensatt.	Rengör spraymunstycket.
	Vändbar sprutmunstycke är i UNCLOG läge.	Vrid det pilformade handtaget på sprutmunstycket så att det pekar framåt till SPRAY-läget.
	Skräp i färg.	Sila av färgen.
	Trycket är för lågt inställt.	Rikta in inställningsindikatorn för tryckkontrollratten till önskad sprutinställning.
	Vätskefiltret för sprutpistolen är igensatt.	Rengör eller byt ut pistolvätskefiltret.
	Vald sprutmunstycke är för stor för sprutans kapacitet.	Byt spets.
	Spraymunstycket är slitet utöver sprutans förmåga.	Byt spets.
	Spraymunstyckets packning och tätning slitna eller saknas.	Byt ut packning och tätning.
	Inloppssilen är igensatt eller sugröret är inte nedsänkt i färg.	Rengör skräp från inloppssilen och se till att sugröret är nedsänkt i färg.
	Förlängningssladden är för lång eller inte tillräckligttung.	Byt ut förlängningssladden.
	Inloppspumpens ventil eller utloppspumpens ventil är sliten eller igensatt av skräp.	Kontrollera om det finns slitna eller förorenade inlopp ventil eller utloppsventil.- Grunda spruta med färg- Avtrycka pistolen tillfälligt- När avtryckaren släpps, bör pumpen cykla tillfälligt och stanna- Om pumpen fortsätter att cykla kan pumpventilerna vara slitna eller förorenade med skräp- Rengör och sätt tillbaka ventilerna.
	Materialet är för tjockt.	Tunt material. Följ tillverkarens rekommendationer.
	Airless-slangen är för lång (om extra sektion lagts till).	Ta bort delen av högtrycksslangen.
Spraypistolen slutade spruta medan avtryckaren trycks in.	Spraymunstycket är igensatt.	Rengör spraymunstycket.
	Maskin förlorade prime.	Se felsökningsavsnittet "Maskingår, men pumpen fyller inte eller tappar fyllning under användning."
När färg sprayas rinner den ner väggen eller sjunker.	Materialet är för tjockt.	Flytta pistolen snabbare.
		Välj en spraymunstycke med mindre hålstorlek.
		Välj s sprutmunstycke med bredare fläkt.
		Se till att pistolen är tillräckligt långt från ytan.
När färg sprayas är täckning otillräcklig.	Materialet är för tunt.	Flytta pistolen långsammare.
		Välj en sprutmunstycke med större hålstorlek.
		Välj en spraymunstycke med smalare fläkt.
		Se till att pistolen är tillräckligt nära ytan.
Fläktmönstret	Tryckkontrollbrytaren är	Ta med sprutan till

SE

varierar dramatiskt medan besprutning.	sliten och orsakar för stora tryckvariationer.	auktoriserad servicecenter.
Kan inte utlösa sprutpistolen.	Spraypistolens avtryckarlås är inkopplat.	Vrid avtryckarlåset för att koppla ur avtryckarlåset.
Färgen kommer ur trycket kontrollbrytare.	Tryckkontrollbrytaren är sliten.	Ta maskinen till en auktoriserad servicecenter.
Färg läcker genom avloppsröret.	Maskinen är övertrycksatt.	Ta med maskinen till ett auktoriserat servicecenter.
Färg läcker ner utanför pumpen.	Pumppackningarna är slitna.	Byt ut pumppackningarna.
Motorn är varm och går periodvis. Motor stängs automatiskt av pga överflödig värme. Skador kan uppstå om orsaken inte åtgärdas.	Ventilationshålen i höljet är igensatta eller sprutan är täckt.	Håll ventilationshålen fria från hinder och översprutning och håll sprutan öppen att sända.
	Förlängningssladden är för lång eller inte tillräckligt tung.	Byt ut förlängningssladden.
	Oreglerad elektrisk generator som används har för hög spänning.	Använd en elektrisk generator med en korrekt spänningsregulator.
	Motorn måste bytas ut.	Ta maskinen till en auktoriserad service Center.
