BRUKSANVISNING Rally LOGITECH

Dette program kan bruges til at panorere, vippe og zoome kameraet og justere kameraets fokus og billedkvalitet (f.eks. lysstyrke og kontrast) på computeren. Programmet kan downloades på www.logitech.com/support/Rally.

TILBEH∅R TIL RALLY

1. Av/på-knapp
2. MicPod
3. Fremtidig utvidelse
4. Tilkobling til skjermhub
5. HDMI 1 inn

6. HDMI 2 inn

7. Møterom-PC, USB

8. Fremtidig utvidelse
9. Sikkerhetsspor
10. Av/på-lampe

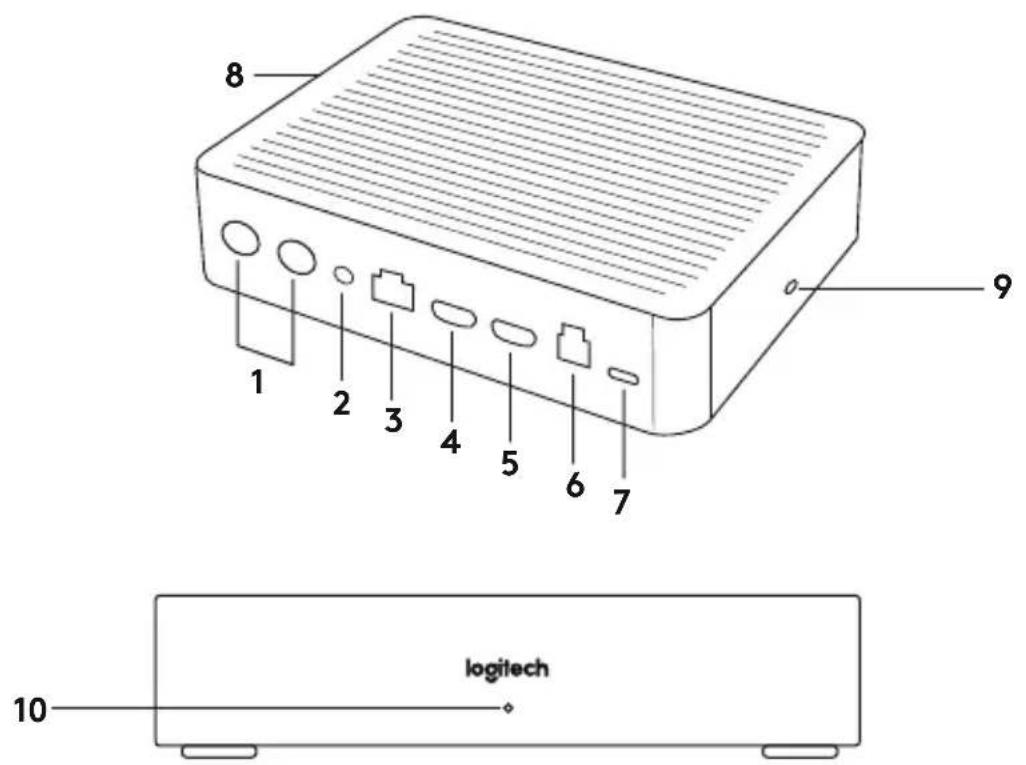

SKJERMHUB

8 1 2 3 4 5 6 7 9 logitech 10

1. Høyttaler
2. Av/på-knapp
3. Tilkobling til skrivebordshub
4. HDML 1 ut
5. HDML 2 ut

6. Møterom-PC, USB

7. Kamera

8. Sikkerhetsspor
9. Sammenkobling av fjernkontroll
10. Av/på-lampe

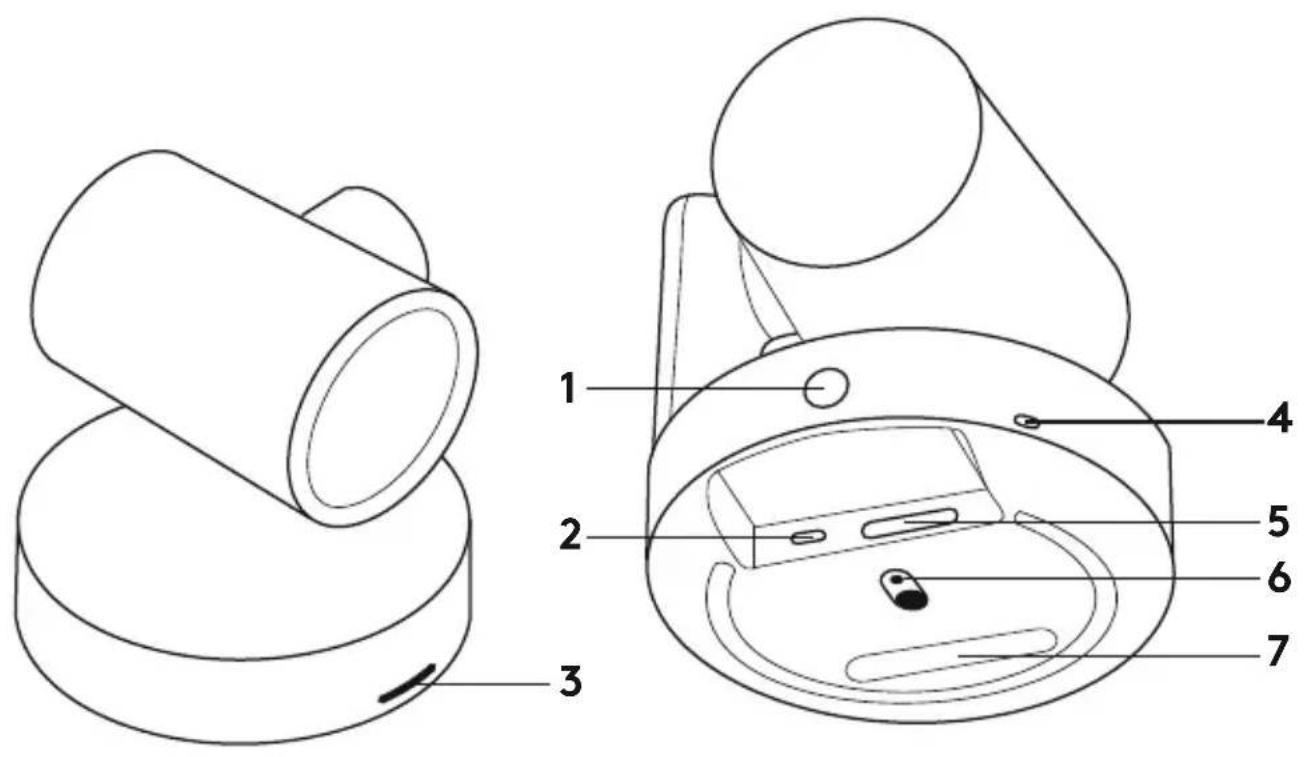

KAMERA

1. Knapp for sammenkobling av fjernkontroll
2. USB

3. Statuslampe

4. Sikkerhetsspor

5. MIPI
6. Stativtråd
7. Utvidelsesspor

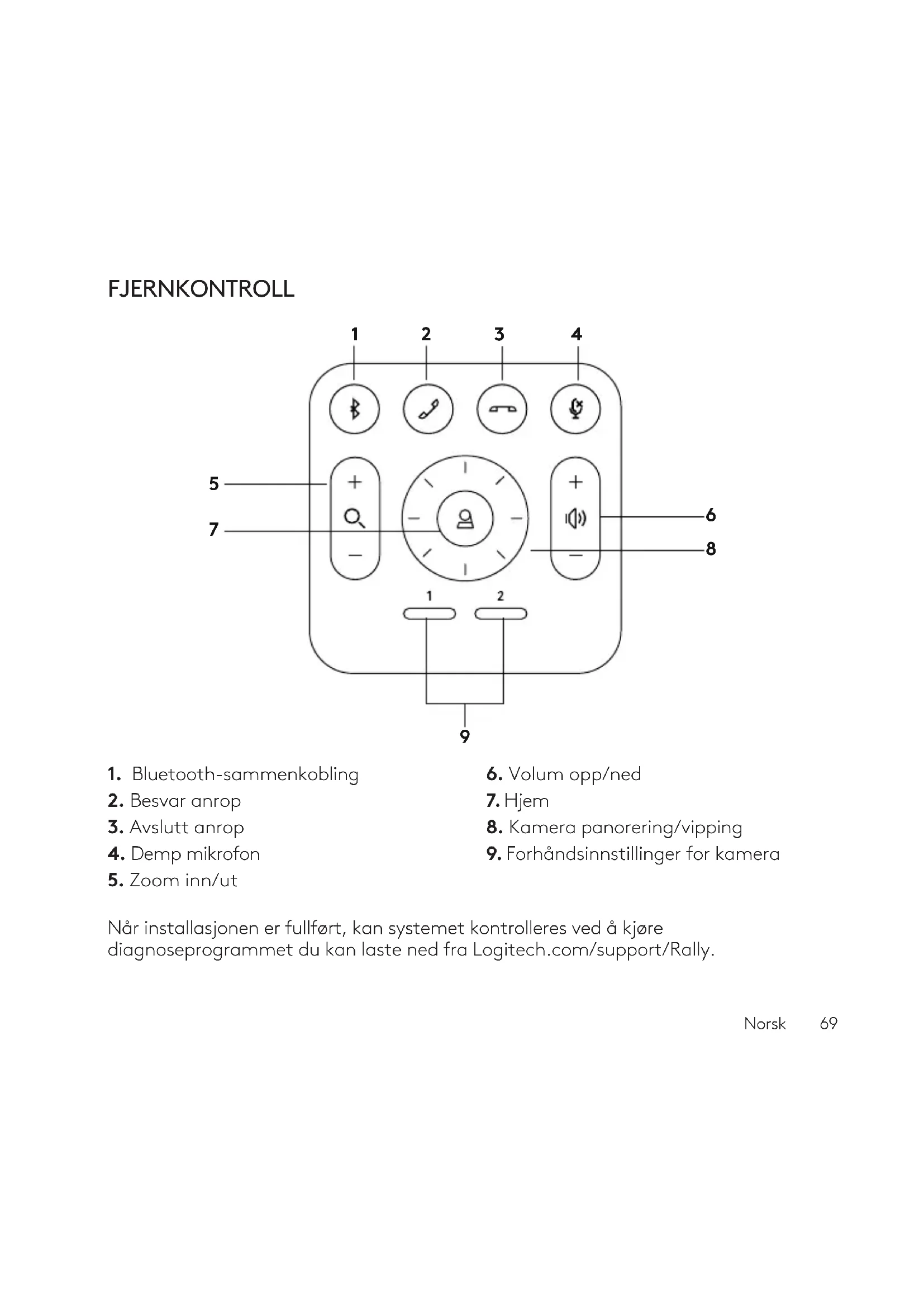

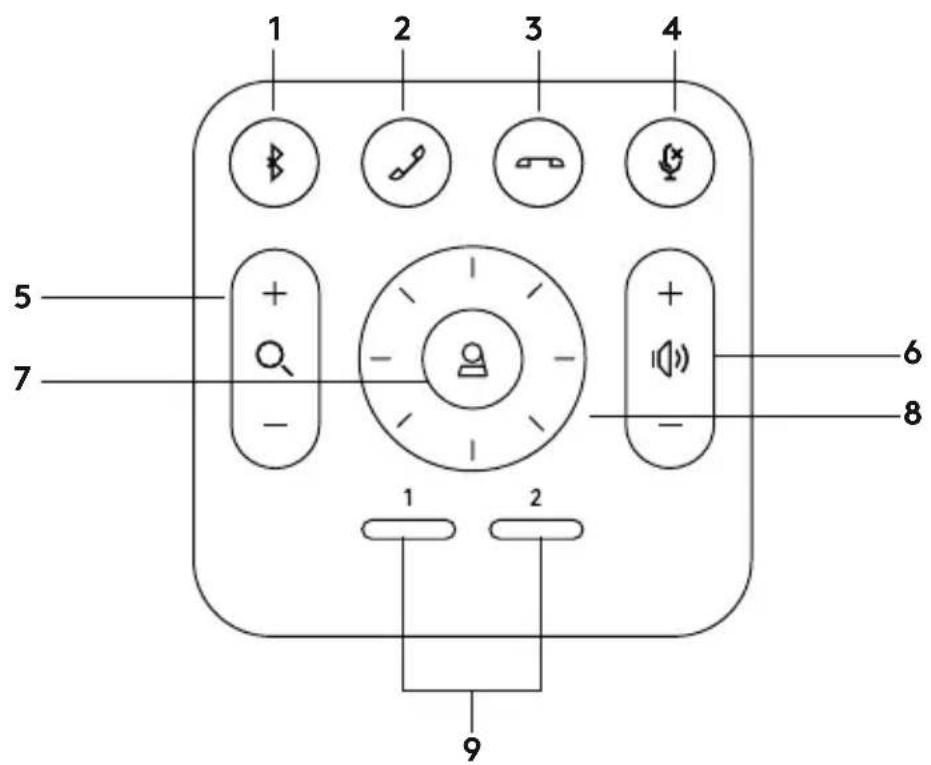

FJERNKONTROLL

1 2 3 4 5 + - 7 - + - 6 8 1 2 9

1. Bluetooth-sammenkobling
2. Besvar anrop
3. Avslutt anrop
4. Demp mikrofon

5. Zoom inn/ut

6. Volum opp/ned

7. Hjem
8. Kamera panorering/vipping
9. Forhåndsinnstillinger for kamera

Når installasjonen er fullført, kan systemet kontrolleres ved å kjøre diagnoseprogrammet du kan laste ned fra Logitech.com/support/Rally.

ANGI RALLY SOM STANDARDENHET

Kontroller at RALLY er valgt som kamera, høyttaler og mikrofon i videokonferanseprogrammene dine. Se programdokumentasjonen for å finne ut hvordan du gjør dette.

Etter at du har installert RALLY og kontrollert at enheten er angitt som standardenhet i videokonferanseprogrammet, kan du starte programmet på vanlig måte og dra nytte av bedre lyd- og videokvalitet.

KOBLE RALLY SAMMEN MED EN BLUETOOTH-ENHET

Du kan starte lydanrop med R ALLY när du er sammekoblet med en Bluetooth-enhet. Slik kobler du Bluetooth-enheten sammen med RALLY:

1. Trykk og hold inne Bluetooth-tasten på fjernkontrollen til du ser et blinkende blå lampe på kameraet og mikrofonene.
2. Sett mobilenheten i sammenkoblingsmodus for Bluetooth og velg Logitech Rally.
3. Deretter kan du bruke RALLY ved lydanrop.

SAMMENKOBLE EN FJERNKONTROLL MED RALLY

RALLY og fjernkontrollen er sammenkoblet ved levering. Du kan koble opptil 5 fjernkontroller sammen med RALLY for å gjøre det enklere å styre systemet i større rom. Og hvis du trenger å koble fjernkontrollen sammen med kameraet (f.eks. hvis du har mistet en fjernkontroll og du har kjøpt en ny), følger du denne fremgangsmåten:

1. Trykk og hold inne knappen på baksiden av kameraet til indikatorlampen blinker blått.
2. Trykk og hold inne Bluetooth-tasten på fjernkontrollen i 10 sekunder for å sette den i modus for parvis tilkopling.
3. Når fjernkontrollen og kameraet er tilkoplet, slutter LED-lampen å blinke.
4. Hvis den parvise tilkoplingen er mislykket, fortsetter LED-lampen å blinke. Start fra trinn 2 og gjenta prosedyren.

5. Trykk og hold inne sammenkoblingsknappen på skjermhuben til indikatorlampen blinker hvitt.

6. Trykk og hold inne Bluetooth-tasten på fjernkontrollen i 10 sekunder for å sette den i modus for parvis tilkopling.

7. Når skjermhuben og kameraet er sammenkoblet, slutter indikatorlampen å blinke.
8. Hvis sammenkoblingen mislykkes, fortsetter indikatorlampen å blinke i 2 minutter. Start fra trinn 2 og gjenta prosedyren.

Du kan bruke dette programmet til å kontrollere kameraets panorering, vipping, zooming, fokus og bildekvalitet (for eksempel lysstyrke og kontrast) fra datamaskinen. Du kan laste ned programvaren fra www.logitech.com/support/Rally.

FORBEDRE RALLY

Det finnes tilbehør som gjør det enklere å installere og bruk RALLY i større rom:

1. Monteringssett for Rally: Monteringsbeslag for skrivebord, skjermhub, kamera og høyttalere.
2. Ekstra MicPod-er: RALLY kan støtte opptil 7 MicPod-er som gir større fleksibilitet når det gjelder romstørrelse og konfigurasjon.
3. MicPod-hub: Brukes til å rute mikrofonkablene og legge mesteparten av MicPod-kablingen under bordet. MicPod-huben har 3 kontakter som kan kobles til en kombinasjon av MicPod-er eller andre MicPod-huber.
4. TV-feste: Fungerer med monteringsbeslaget til kameraet eller høyttaleren. TV-festet kan brukes i par hvis du vil montere kameraet og høyttaleren over og under TV-en.

FOR MER INFORMASJON

Du finner mer informasjon om MeetUp, inkludert

-Vanligespørsmål
- Programvare for å aktivere funksjoner i ulike programmer
- Hvordan du bestiller reservedeler og mer, på

www.logitech.com/support/Rally
