LIETOŠANAS INSTRUKCIJA Rally LOGITECH

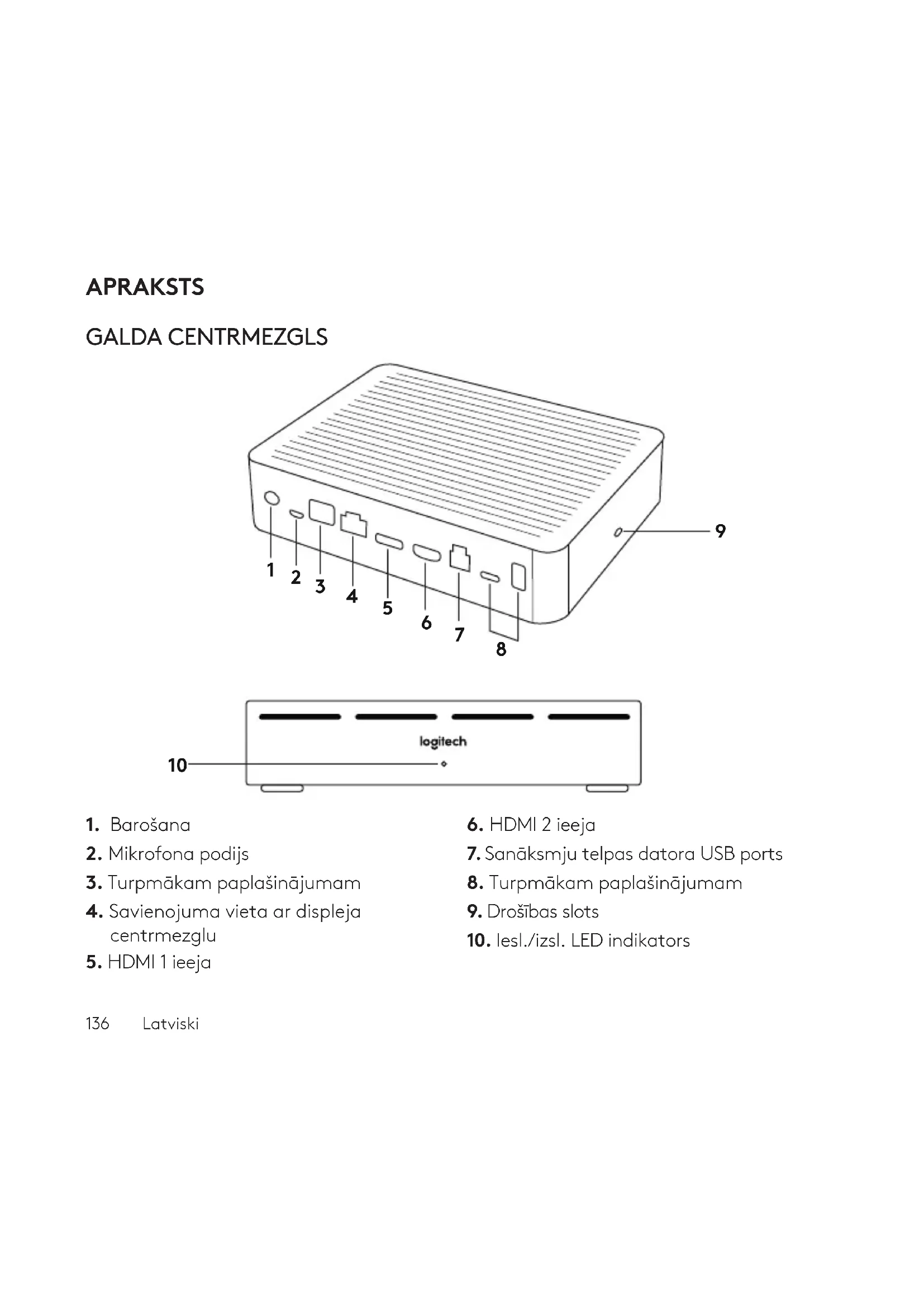

1. Barošana
2. Mikrofona podijs
3. Turpmākam paplašinājumam
4. Savienojuma vieta ar displeja centrmezglu

5. HDMI 1 ieeja

6. HDMI 2 ieeja

7. Sanāksmju telpas datora USB ports
8. Turpmākam paplašinājumam
9. Drošibas slots
10. lesl./izsl. LED indikators

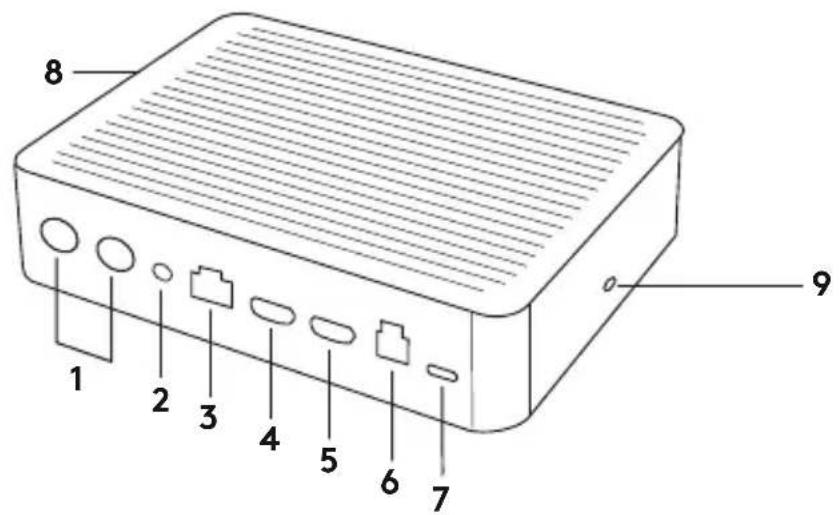

DISPLEJA CENTRMEZGLS

8 1 2 3 4 5 6 7 9

logitech 10

1. Skalrunis
2. Barošana
3. Savienojuma vieta ar galda centrmezglu
4. HDMI 1 izeja

5. HDMI 2 izeja

6. Sanāksmju telpas datora USB ports

7. Kamera
8. Drošības slots
9. Tālvadības pults savienošana pārī
10. lesl./izsl. LED indikators

KAMERA

1. Poga tālvadības pults savienošanai pārī
2. USB

3. Statusa LED indikators

4. Drošības slots

5. MIPI
6. Vītne statīva pievienošanai
7. Paplašināšanas slots

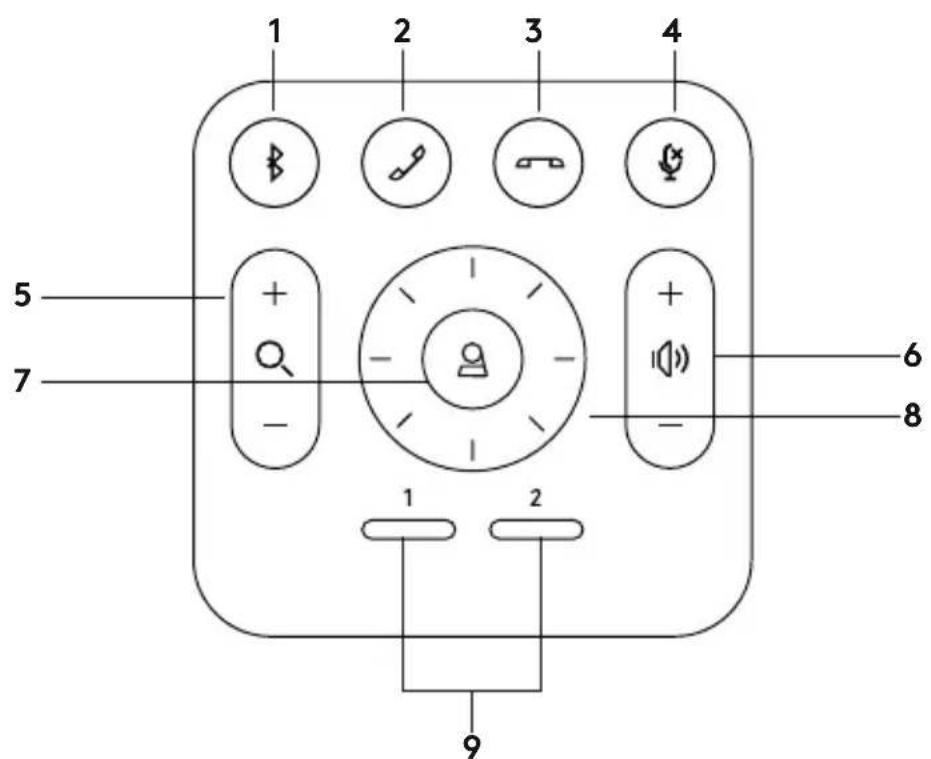

TĀLVADĪBAS PULTS

1 2 3 4 5 + - 7 - + - 6 8 1 2 9

1. "Bluetooth" savienošana pārī
2. Atbildēt uz zvanu
3. Beigt zvanu
4. Mikrofona skañas izsl. poga

5. Tuvināt/tālināt

6. Skajāk/klusāk

7. Sākumlapa
8. Kameras vertikāla/horizontāla kustība
9. lestatītās kameras pozīcijas

Kad uzstādīšana ir pabeigta, sistēmu var pārbaudīt, palaižot diagnostikas lietotni, kas pieejama vietnē Logitech.com/support/Rally.

Norādiet "RALLY" kā kameru, skalruni un mikrofonu savās videokonferences lietotnēs. Skatiet lietotnes dokumentāciju, lai uzzinātu plašāk, kā to izdarīt.

VIDEOZVANA SĀKŠANA

Kad "RALLY" ir uzstādīta un video-konferences lietotnē norādīta kā noklusējuma ierīce, palaidiet lietotni kā parasti un izbaudiet uzlabotu audio un video kvalitāti.

"RALLY" SAVIENOŠANA PĀRĪ AR "BLUETOOTH" IERĪCI

Ja "RALLY" ir savienota pārī ar "Bluetooth" ierīci, varat to izmantot audiozvaniem. Lai savienotu pārī "Bluetooth" ierīci un "RALLY", rīkojieties, kā aprakstīts tālāk.

1. Turiet nospiestu tālvadības pults "Bluetooth" pogu, līdz blakus kamerai un mikrofoniem sāk mirgot zils indikators.
2. Aktivizējiet mobilās ierīces "Bluetooth" pāra izveides režīmu un atlasiet vienumu "Logitech Rally".
3. "RALLY" tagad var izmantot audiozvaniem.

TĀLVADĪBAS PULTS UN "RALLY" SAVIENOŠANA PĀRĪ

“RALLY” un tālvadības pults pāra savienojums tiek izveidots jau ražotnē. Ar “RALLY” iespējams savienot pārī pat 5 tālvadības pultis, lai sistēmu būtu vieglāk pārvaldīt lielākās telpās. Ja tomēr nepieciešams savienot pārī kameru un tālvadības pulti, piemēram, ja jāaizstāj pazaudēta tālvadības pults, rīkojieties, kā norādīts tālāk.

1. Nospiediet un turiet nospiestu pogu kameras aizmugurē, līdz LED indikators mirgo zilā krāsā.
2. Turiet nospiestu tālvadības pults "Bluetooth" pogu 10 sekundes, lai aktivizētu tālvadības pults režīmu savienošanai pārī.
3. Kad kameras un tālvadības pults pāra savienojums ir izveidots, LED indikators beigs mirgot.
4. Ja neizdosies izveidot pāra savienojumu, LED indikators turpinās mirgot. Izpildiet visas darbības vēlreiz, sākot ar 2. darbību.
5. Nospiediet un turiet nospiestu displeja centrmezgla pogu savienošanai pārī, līdz LED indikators mirgo baltā krāsā.

6. Turiet nospiestu tālvadības pults "Bluetooth" pogu 10 sekundes, lai aktivizētu tālvadības pults režīmu savienošanai pārī.

7. Kad displeja centrmezgla un kameras pāra savienojums ir izveidots, LED indikators pārstās mirgot.

8. Ja neizdosies izveidot pāra savienojumu, LED indikatori turpinās mirgot 2 minūtes un tad pārstās mirgot. Izpildiet visas darbības vēlreiz, sākot ar 2. darbību.

KAMERAS IESTATĪJUMU LIETOTNE

Izmantojiet šo programmu, lai no datora pārvaldītu kameras panoramēšanu un sasvēršanu, tālummaiņu, fokusu, kā arī attēla kvalitāti (piemēram, spilgtumu un kontrastu). Programmatūru varat lejupielādēt no vietnes www.logitech.com/support/Rally.

"RALLY" UZLABOŠANA

Ir pieejami vairāki papildpiederumi, kas atvieglo uzstādīšanu un ľauj "RALLY" izmantot lielākās telpās.

1. "Rally" uzstādīšanas komplekts: montāžas balsteņi galda centrmezglam, displeja centrmezglam, kamerai un skalruņiem.
2. Papildu mikrofonu podiji: "RALLY" var pievienot līdz pat 7 mikrofonu podijiem, kas sniedz lielāku pielāgojamību telpas lielumam un konfigurācijai.
3. Mikrofona podija centrmezgls: izmanto, lai dalītu mikrofonu maršrutēšanu un izvietotu lielāko daju mikrofona podija vadus zem galda. Mikrofona podija centrmezglam ir 3 ligzdas, kurām var pievienot mikrofonu podiju kombinācijas vai citus mikrofona podija centrmezglus.
4. Televizora statīvs: var izmantot kopā ar kameras vai skalruṇa montāžas balsteņiem. Televizora statīvu var izmantot pāros, lai uzstādītu kameru un skalruni virs un zem televizora.

PLAŠAKA INFORMACIJA

Plašāku informāciju par "RALLY", arī:

-BUJ;

• programmatūru, lai atškīrīgās lietotnēs iespējotu funkcijas;
• informāciju, kā pasūtīt rezerves detaljas, un citu informāciju skatiet vietnē

www.logitech.com/support/Rally
