NAUDOJIMO INSTRUKCIJA Rally LOGITECH

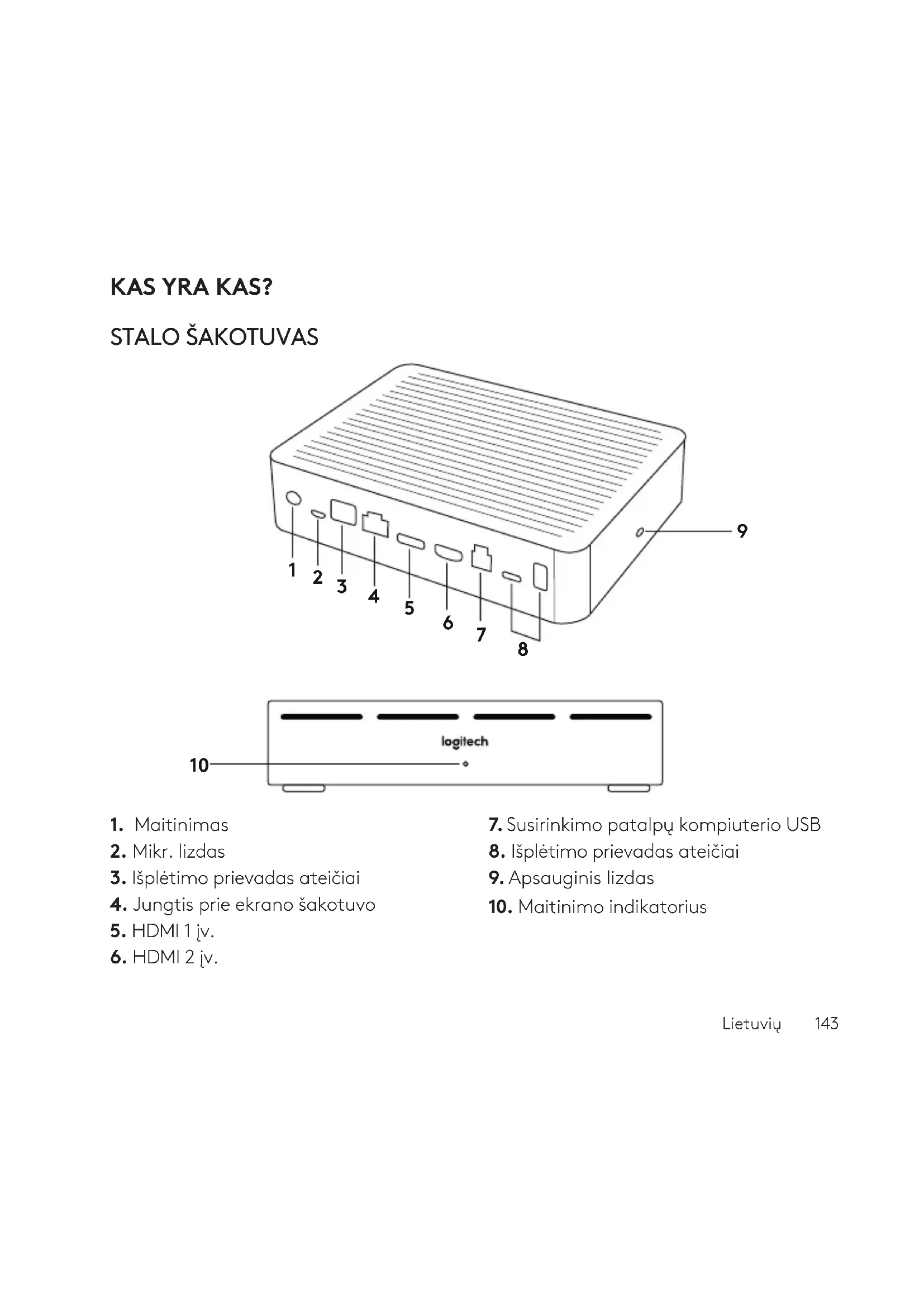

1. Maitinimas
2. Mikr. lizdas
3. Išplėtimo prievadas ateičiai
4. Jungtis prie ekrano šakotuvo
5. HDMI 1 jv.

6. HDMI 2 jv.

7. Susirinkimo patalpų kompiuterio USB

8. Išplėtimo prievadas ateičiai
9. Apsauginis lizdas
10. Maitinimo indikatorius

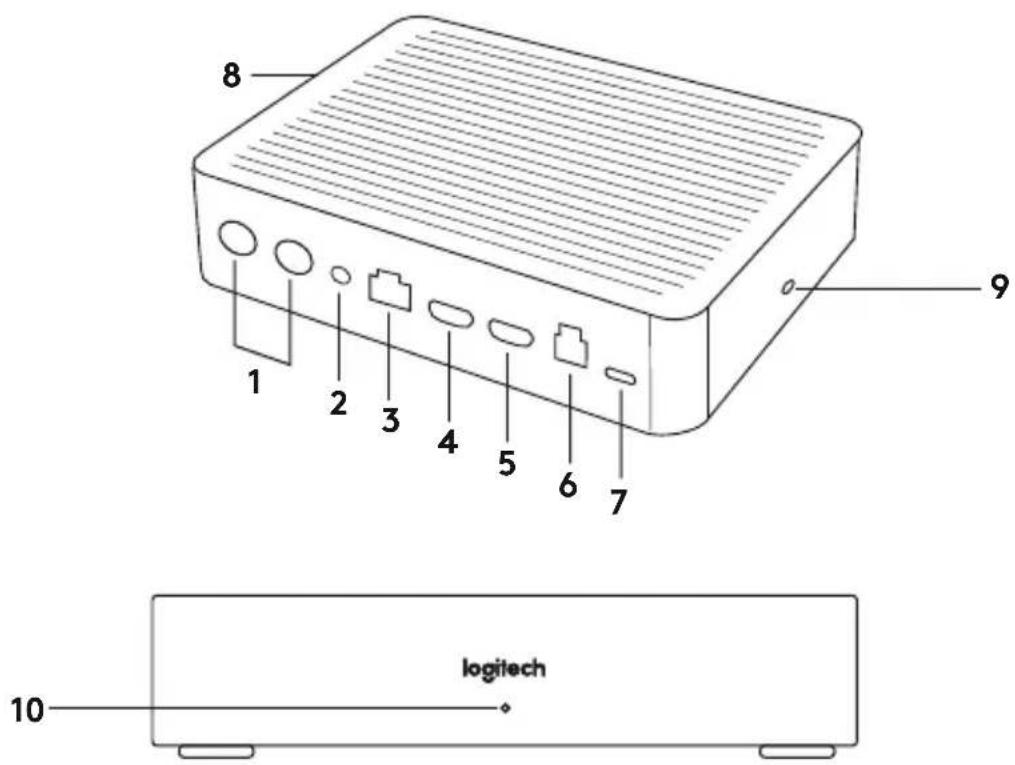

EKRANO ŠAKOTUVAS

8 1 2 3 4 5 6 7 9 logitech 10

1. Garsiakalbis
2. Maitinimas
3. Jungtis prie stalo šakotuvo
4. HDMI 1 išv.
5. HDMI 2 išv.

6. Susirinkimo patalpų kompiuterio USB

7. Vaizdo kamera

8. Apsauginis lizdas
9. Nuotolinio valdymo pulto susiejimas
10. Maitinimo indikatorius

VAIZDO KAMEROS

1. Nuotolinio valdymo pulto susiejimo mygtukas
2. USB

3. Büsenos LED

4. Apsauginis lizdas

5. MIPI
6. Trikojo sriegis
7. Plétimo lizdas

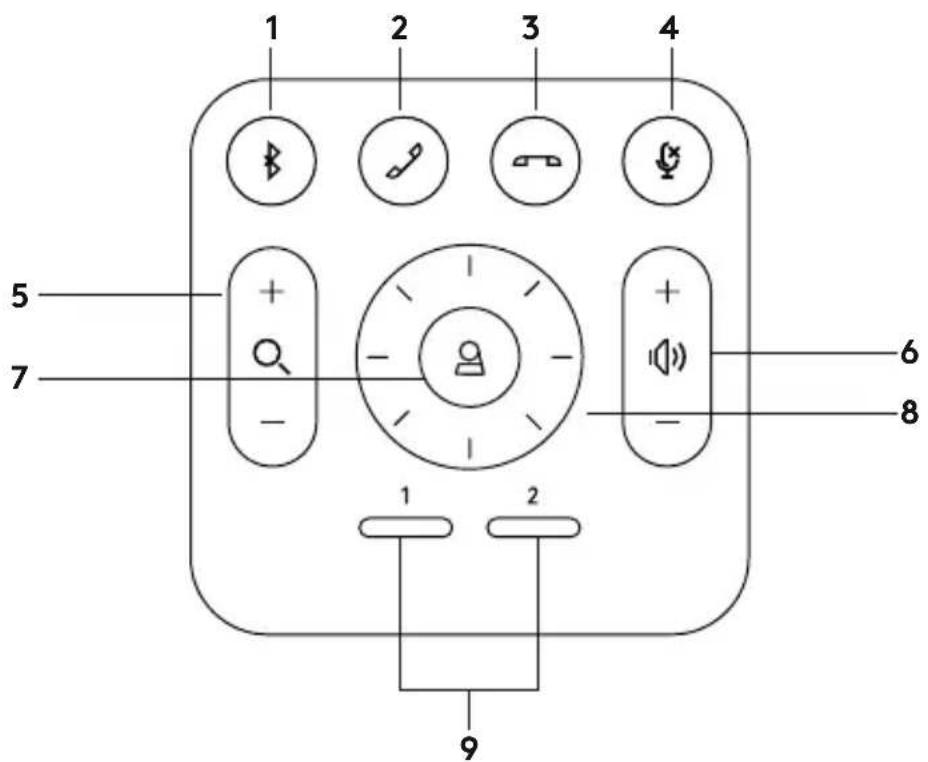

NUOTOLINIS VALDYMAS

1 2 3 4 5 + - 7 - + - 6 8 1 2 9

1. „Bluetooth“ poravimas
2. Atsiliepimas i skambutj
3. Skambučio pabaiga
4. Mikrofono nutildymas

5. Priartinimas / nutolinimas

6. Garso didinimas / mažinimas

7. pradžia
8. Vaizdo kameros pakélimas / pakreipimas
9. Vaizdo kameros išankstiniai nustatymai

Baigus prijungti, sistemą galima patikrinti paleidżiant diagnostikos programą, kurią galite gauti apsilankę Logitech.com/support/Rally.

NAUDOKITE „RALLY“ KAIP NUMATYTAJI [RENGIN]

Isitikinkite, kad „R ALLY” konferencijų programose yra pasirinkta kaip vaizdo kamera, garsiakalbis ir mikrofonas.

Daugiau instrukciju, kaip tai padaryti, ieškokite programos dokumentacijoje.

VAIZDO SKAMBUČIO PRADĚJIMAS

ldiegę „RALLY“ ir įsitikinę, kad ji yra numatytasis įrenginys jūsų vaizdo konferencijų programoje, paprasčiausiai paleiskite programą įprastu būdu ir mégaukitės garso ir vaizdo privalumais.

„RALLY“ SIEJIMAS SU „BLUETOOTH“ |RENGINIU

Susieję su „Bluetooth“, galite naudoti „RALLY“ garso skambučiams.

Norėdami susieti savo „Bluetooth“ jrenginį su „RALLY“, atlikite šį paprastą veiksmą:

1. Nuspauskite ir laikykite nuspaudę nuotolinio valdymo pulto „Bluetooth” mygtuką, kol pamatysite mirksinčią vaizdo kameros ir mikrofono mėlyną lemputę.

2. Nustatykite savo mobilųjį įrenginį „Bluetooth“ veikti susiejimo režimu ir pasirinkite „Logitech Rally“.

3. Dabar jau esate pasiruoše naudoti „RALLY“ garso skambučiams.

NUOTOLINIO VALDYMO PULTO SUSIEJIMAS SU „RALLY“

RALLY ir nuotolinio valdymo pultas yra susieti gamykloje. Kad sistemą būtų lengviau valdyti didesnėse patalpose, galite RALLY susieti su iki 5 nuotolinio valdymo pultų. Arba, jei jums reikia susieti nuotolinio vaizdo kamerą, pavyzdžiui, kaičiant prarastą nuotolinio valdymo pultą, atlikite šiuos veiksmus:

1. Nuspauskite ir palaikykite nuspaustą mygtuką, esanti galinėje vaizdo kameros dalyje, kol LED sumirksės mėlynai.
2. Nuspauskite ir 10 sek. palaikykite nuspaustą nuotolinio valdymo pulto „Bluetooth” mygtuką, kad būtų ijungtas susiejimo mygtukas.
3. Kai nuotolinis valdymo pultas ir kamera yra susieti, LED nustos mirksėti.
4. Jei susiejimas nepavyksta, LED toliau mirksi. Pradėkite nuo 2 veiksmo ir pakartokite.

5. Nuspauskite ir palaikykite nuspaustą mygtuką, esanti „Display Hub“, kol LED sumirksės baltai.

6. Nuspauskite ir 10 sek. palaikykite nuspaustą nuotolinio valdymo pulto „Bluetooth“ mygtuką, kad būtų ijungtas susiejimo mygtukas.

7. Kai „Display Hub“ ir vaizdo kamera yra susieti, LED nustos mirksėti.
8. Jei susiejimas nepavyksta, LED toliau mirksi 2 minutes, tuomet nustoja. Pradėkite nuo 2 veiksmo ir pakartokite.

VAIZDO KAMEROS NUSTATYMŲ PROGRAMA

Naudokite šia programą norėdami pereiti i panoraminį režimą, pakreipti, keisti mastelį, fokusuoti ar reguliuoti vaizdo kokybę (pavyzdžiui, ryškumą ir kontrastą) iš savo kompiuterio. Programinę įrangą galima atsisiųsti iš www.logitech.com/support/Rally.

„RALLY“ IŠPLĖTIMAS

Yra keletas pasirinktinių priedų, kurie supaprastina RALLY diegimą ir leidžia ja naudotis didesnėse patalpose:

1. „Rally“ montavimo komplektas Stalo šakotuvo, ekrano šakotuvo, vaizdo kameros ir garsiakalbių tvirtinimo rėmai.
2. Papildomi mikr. lizdai: RALLY gali palaikyti iki 7 mikr. lizdų, suteikiančių didžiulį patalpų dydžio ir konfigūracijų lankstumą.
3. Mikr. lizdy šakotuvas: Naudojamas nukreipti mikrofono maršrutą ir veikiantis su dauguma mikr. lizdy kabelių (nurodyta lentelėje). Mikr. lizdy šakotuvas yra su trim kištukais, kurie gali būti jungiami prie mikr. lizdy arba kitų mikr. lizdy šakotuvų derinių.
4. Televizoriaus laikiklis: galima naudoti su arba vaizdo kameros, arba garsiakalbio montavimo laikikliais. Televizoriaus laikikliai gali būti naudojami po du, kas virš televizoriaus būtų galima sumontuoti vaizdo kamerą ir garsiakalbj.

Galite rasti papildomos informacijos apie „MeetUp“, jskaitant:

-DUK

- Programinė įranga, leidžianti įvairias programos funkcijas

- Kaip užsakyti atsargines dalis ir kita www.logitech.com/support/Rally
