KASUTUSJUHEND Rally LOGITECH

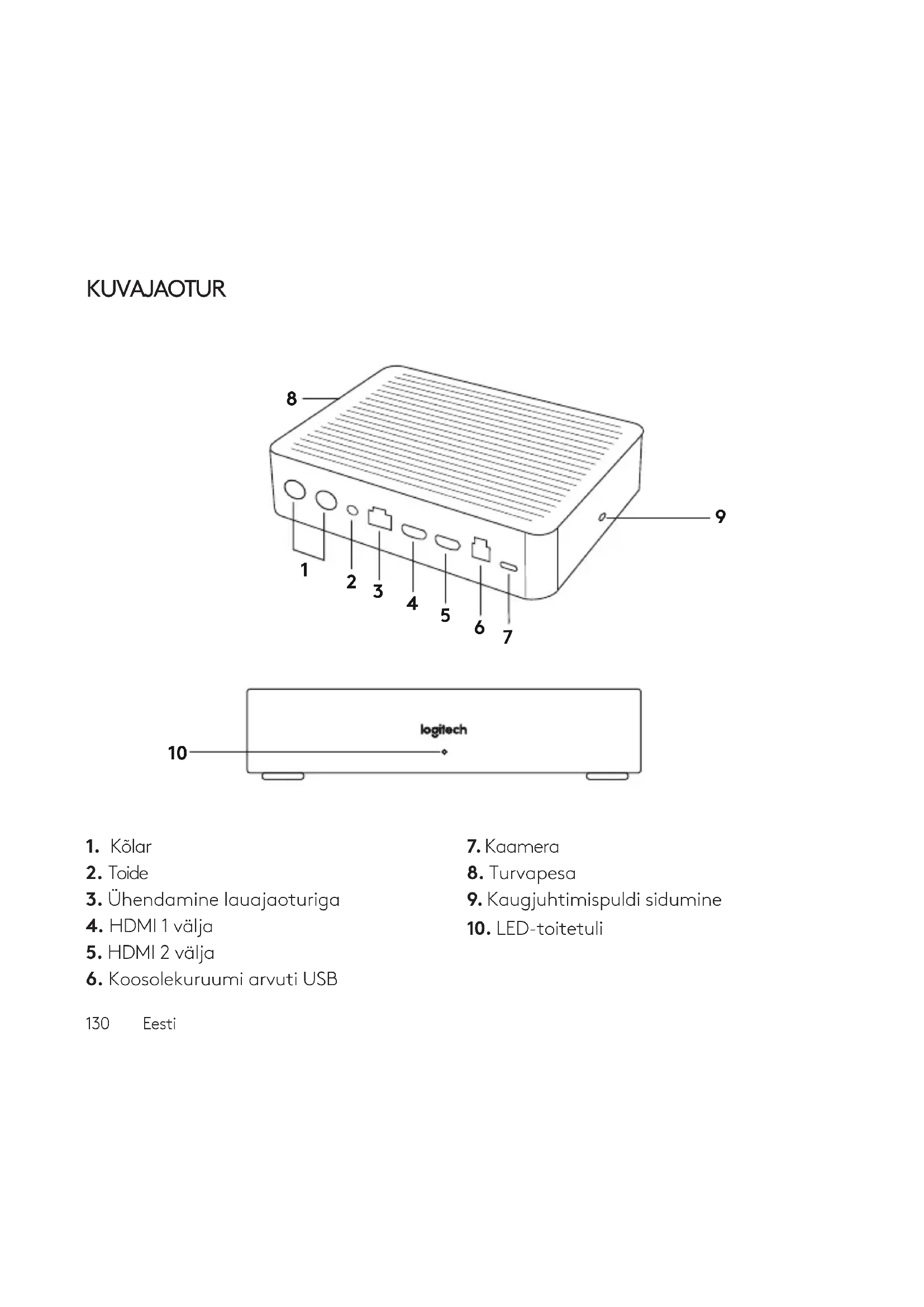

1. Kölar
2. Toide
3. Ühendamine lauajaoturiga
4. HDMI 1 välja
5. HDMI 2 välja

6. Koosolekuruumi arvuti USB

7. Kaamera

8. Turvapesa
9. Kaugjuhtimispuldi sidumine
10. LED-toitetuli

KAAMERA

1. Kaugjuhtimispuldi sidumise nupp
2. USB

3. Oleku-LED

4. Turvapesa

5. MIPI
6. Statiivi kinnituskoht
7. Laienduspesa

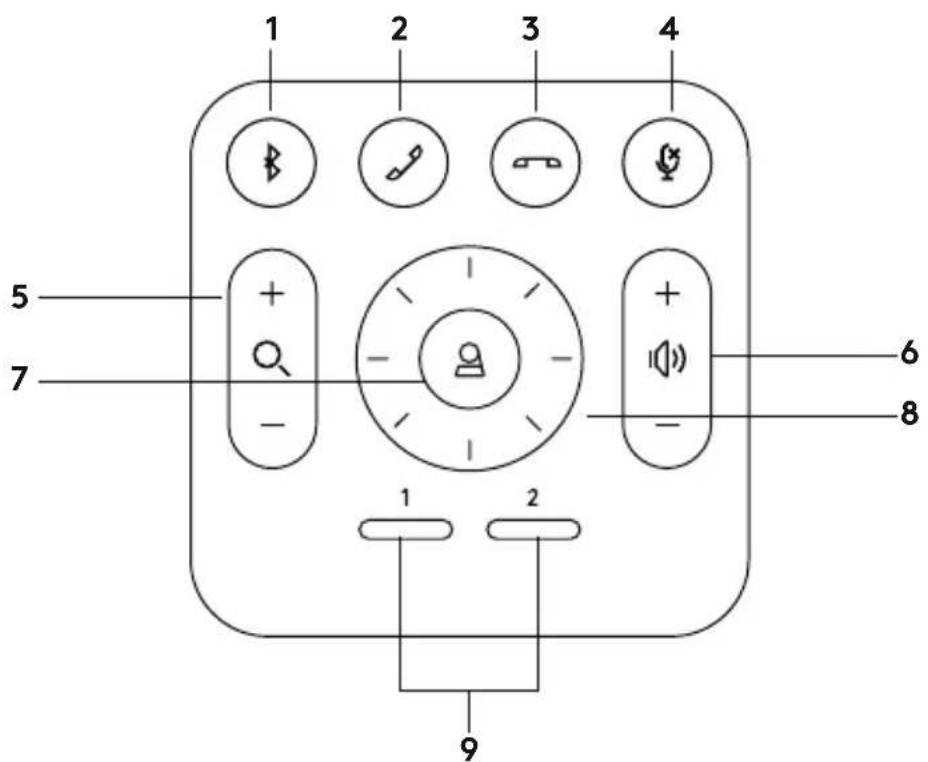

KAUGJUHTIMISPULT

1 2 3 4 5 + - 7 - + - 6 8 1 2 9

1. Bluetooth-sidumine
2. Kõne vastuvõtmine
3. Köne löpetamine
4. Mikrofoni vaigistus

5. Sisse-/väljasuumimine

6. Helitugevuse suurendamine/vähendamine

7. Kodu
8. Kaamera panoraamimine/kallutus
   9.Kaamera eelseaded

Pärast installi löppu saab süsteemi kontrollida diagnostikarakendusega, mis on saadaval aadressil Logitech.com/support/Rally.

RALLYI MÄÄRAMINE VAIKESEADMEKS

Veenduge, et R ALLY on teie videokonverentsirakendustes valitud nii kaamera, kölari kui ka mikrofonina. Lisateavet selle kohta, kuidas seda teha, leiate rakenduse dokumentatsioonist.

VIDEOKÕNE ALUSTAMINE

Pärast RALLYI installi ja veendumist, et see on teie videokonverentsirakenduses vaikeseadmena valitud, käivitage lihtsalt rakendus tavapärasel viisil ning nautige suurepärase heli ja video eeliseid.

RALLYI SIDUMINE MÕNE BLUETOOTH-SEADMEGA

RALLYI saab Bluetooth-seadmega seotuna kasutada helikõnede tegemiseks. Bluetooth-seadme sidumiseks RALLYIGA teostage järgmised lihtsad toimingud:

1. Vajutage ja hoidke all kaugjuhtimispuldi Bluetoothi nuppu, kuni näete kaameral ja mikrofonidel vilkuvat sinist tuld.
2. Pange oma mobiilseade Bluetooth-sidumise režiimi ja valige „Logitech Rally”.
3. Nüüd on RALLY helikõnede tegemiseks valmis.

KAUGJUHTIMISPULDI SIDUMINE RALLYIGA

RALLY ja kaugjuhtimispult on juba tehases seotud. RALLYIGA saab siduda kuni viis (5) kaugjuhtimispulti, et süsteemi kontrollimine suures ruumis lihtsam oleks. Kui aga kaugjuhtimispuldi sidumine kaameraga siiski vajalikuks osutub (näiteks kui vahetate välja kaotatud puldi), toimige järgmiselt:

1. Vajutage ja hoidke all kaamera taga asuvat nuppu, kuni LED-tuli hakkab siniselt vilkuma.
2. Vajutage ja hoidke kümme (10) sekundit all kaugjuhtimispuldi Bluetoothi nuppu, et pult sidumisrežiimi panna.
3. Kui kaugjuhtimispult ja kaamera on seotud, lakkab LED-i vilkumine.
4. Kui sidumine ei önnestu, jätkab LED vilkumist. Alustage uuesti 2. punktist ja korrake toiminguid.

5. Vajutage ja hoidke all kuvajaoturi sidumisnuppu, kuni LED-tuli hakkab valgelt vilkuma.

6. Vajutage ja hoidke kümme (10) sekundit all kaugjuhtimispuldi Bluetoothi nuppu, et pult sidumisrežiimi panna.

7. Kui kuvajaotur ja kaamera on seotud, lõpetab LED vilkumise.
8. Kui sidumine ei önnestu, jätkab LED kahe (2) minuti jooksul vilkumist ja seejärel vilkumine lakkab. Alustage uuesti 2. punktist ja korrake toiminguid.

KAAMERASEADETE RAKENDUS

Selle programmi abil saate arvutist juhtida kaamera panoraamimist, kallutust, suumi, fokusseerimist ja pildikvaliteeti (nagu heledus ja kontrastsus). Tarkvara saab alla laadida aadressilt www.logitech.com/support/Rally.

RALLY TÄIUSTAMINE

Saadaval on mitmeid lisatarvikuid, mis hõlbustavad installi ja võimaldavad RALLYi kasutamist suurtes ruumides:

1. Rally paigalduskomplekt: paigalduskronsteinid lauajaoturile, kuvajaoturile, kaamerale ja kölaritele.
2. Lisamikrofonid: RALLY toetab kuni seitsme (7) mikrofoniga paigaldust, mis annab ruumija konfiguratsioonivalikul suure vabaduse.
3. Mikrofonijaotur: kasutatakse mikrofonide marsruutimiseks ja enamiku mikrofonikaablite laua all hoidmiseks. Mikrofonijaoturil on kolm pesa, mille kaudu saab ühenduse luua mikrofonide ja muude mikrofonijaoturitega.
4. Telerialus: kasutatakse koos kaamera või kõlari paigalduskronsteiniga. Telerialust saab kasutada paaris, et kaamera ja kõlarid teleri peale ja alla paigaldada.

LISATEAVE

Soovi korral saate kasutada järgmist lisateavet:

-KKK

• tarkvara eri rakendustes funktsioonide aktiveerimiseks
• kuidas tellida asendusosi aadressil

www.logitech.com/support/Rally

APRAKSTS

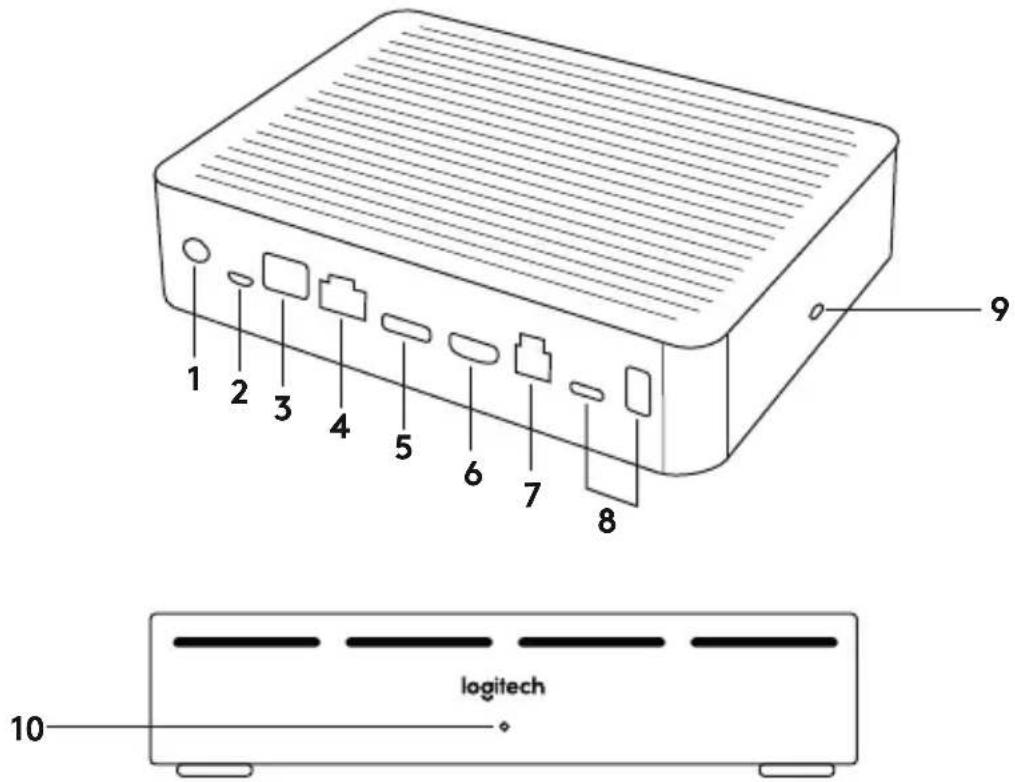

GALDA CENTRMEZGLS
