BRUKSANVISNING RBV26B RYOBI

23. Montering av sugpåse

BEMÆRKNINGER: ■ Vedligeholdelse bør udføres mere regelmæssigt, når produktet anvendes på støvede områder. ■ Når produktet har overskredet de maksimale tal, der er angivet i tabellen, bør vedligeholdelse stadig gennemgå cyklusser i henhold til de tidsintervaller eller timer angivet heri.107 Norsk (Oversettelse av original bruksanvisning) Sikkerhet, ytelse og pålitelighet har fått øverste prioritering ved utformingen av ryggløvblåseren/støvsugeren. TILTENKT BRUK Ryggløvblåseren/støvsugeren er beregnet på utendørs bruk i tørt vær og med god belysning. Dette produktet er ikke ment å bli brukt av barn eller personer med nedsatte fysiske, mentale eller sensoriske evner. Produktet er ment for blåsing og støvsuging av lett smuss blant annet blader, gress og annet hageavfall. Den skal støvsuge og tildekke rester og samle dem opp i en oppsamlingspose. Produktet er ikke konstruert for å suge inn vann eller andre væsker. Ikke bruk produktet til annet enn det som er beskrevet over. ADVARSEL Les alle sikkerhetsadvarslene og alle instruksjonene. Å unnlate å følge advarslene og instruksjonene kan føre til elektrisk støt, brann og alvorlig personskade. Ta vare på disse advarslene og instruksene for å se I dem senere. ADVARSEL Ikke tillat at barn eller personer som ikke er kjent med brukermanualen bruke produktet. Lokale forskrifter kan begrense en alder av operatøren. GENERELLE SIKKERHETSADVARSLER ■ Visse regioner har forskrifter som begrenser bruken av produktet til definerte operasjoner. Spør de lokale myndigheter for råd. ■ Ikke la barn eller ukyndige bruke dette utstyret. ■ Les instruksjonsmanualen nøye. Gjør deg kjent med styringen og riktig bruk av produktet. ■ Start eller kjør aldri motoren i et lukket eller dårlig ventilert område. Å puste inn eksosgass kan drepe. ■ Klargjør arbeidsstedet før hver gangs bruk. Fjern alle gjenstander som steiner, knust glass, spiker, wire eller hyssing som kan bli slengt lange avstander med stor fart. ■ Bruk alltid full hørselvern når du bruker dette produktet. Denne maskinen er meget støyfull og kan føre til varige hørselskader dersom man ikke bruker hørselvern for å begrense eksponeringen og følger anvisningen om å bruke hørselvern. ■ Bruk alltid full øyebeskyttelse når du bruker dette produktet. Produsenten anbefaler sterkt bruk av en full ansiktsmaske eller helt tette vernebriller. Vanlige briller eller solbriller gir ikke tilstrekkelig beskyttelse. Gjenstander kan når som helst bli kastet ut med stor fart av den sterke luftstrømmen og kan sprette tilbake fra harde overflater mot operatøren. ■ Når du bruker produktet, ha alltid på gode sko og lange bukser. Ikke bruk maskinen uten sko eller med åpne sandaler. Unngå å bruke klær som er løstsittende eller som har hengende snorer eller belter. ■ Ikke bruk løstsittende klær eller smykker som kan bli trukket inn i luftinntakene. Sørg for at langt hår ikke når lenger ned en til skuldrene for å hindre at det kan fanges opp av roterende deler. ■ Pass deg for smuss som kan slenges gjennom luften. Hold tilskuere, spesielt barn og dyr, på god avstand, det vil si minst 15 meter fra arbeidsområdet ■ Bruk maskinen kun til akseptable døgntider - ikke tidlig på morgenen eller sent på natten når folk kan føle seg forstyrret. ■ Bruk raker eller koster for å løsne avfall før drift av produktet. ■ Du må aldri bruke produktet i eksplosive omgivelser. ■ Ikke bruk utstyret når du er sliten, syk eller under påvirkning av alkohol, narkotika eller medisiner som kan påvirke reaksjonsevne og dømmekraft. ■ Kontroller før hver bruk at alle styreenheter og sikkerhetsanordninger fungerer som de skal. ■ Bruk produktet kun i anbefalte posisjoner og bare på flate og faste overflater. ■ Ikke bruk maskinen på asfaltert eller gruslagt overflate der utkastet materiale kan føre til skade. ■ Sjekk alltid produktets ytre for skader før bruk. Sjekk at beskyttelser og håndtak er på plass og festet riktig. Erstatt slitte eller skadede komponenter i sett for å beholde balansen. Erstatt skadede eller uleselige merker/etiketter. ■ Hold alle luftinntak rene for avfall. ■ Ikke bruk maskinen dersom andre personer - og spesielt barn - eller dyr er i nærheten. ■ Unngå å bruke produktet under dårlige værforhold, spesielt når det er fare for lynnedslag. ■ Ikke bruk i dårlig lys. Operatøren må ha klar sikt over arbeidsfeltet for å identifisere potensielle farer. ■ Bruk av lignende utstyr i nærheten øker faren for både hørselskade og muligheten for at andre kommer inn i din arbeidssone. ■ Sørg for å ha godt fotfeste i skråninger. Gå, du må aldri løpe mens du arbeider med maskinen.108 Norsk (Oversettelse av original bruksanvisning) ■ Sørg for godt fotfeste og god balanse til enhver tid. Ikke len deg for langt. Hvis du lener deg for langt, kan du miste balansen. ■ Ikke la hender eller noen annen del av kroppen eller klær komme inn i matekammeret, utkastkurven eler i kontakt med noen bevegelig del. ■ Du må aldri bruke produktet med ødelagte vern eller beskyttelser eller uten sikkerhetsanordninger, for eksempel hvis avfallsoppsamleren ikke er på plass. ■ Du må ikke endre maskinen på noe måte eller bruke deler og tilbehør som ikke er anbefalt brukt av produsenten. ADVARSEL Før bruk av produktet i sugemodus må du sette sammen de øvre og nedre sugetubene. Dette skal kun utføres én gang. Bruk aldri støvsugeren med kun øvre innsugsrør påsatt. Risikoen for personskade øker veldig dersom disse advarslene ikke overholdes. ADVARSEL Dersom produktet faller i bakken, får et sterkt slag eller starter å vibrere unormalt, stans produktet omgående og sjekk for skader eller fi nn ut hva som er årsaken for vibrasjonene. Enhver skade må reparere helt eller delen skiftes av et autorisert serviceverksted. ■ Ikke berør området rundt lyddemperen eller sylinder på produktet, da disse delene kan være varme etter drift. ■ Stopp motoren og la produktet kjøles ned før ny påfylling. ■ For påfylling og drivstoffblanding velg et område som er godt ventiler og på avstand fra tenningskilder, slik som gnister eller flammer, samt antennelige materialer. ■ Ikke røyk eller bruk åpen ild mens du blander eller fyller tanken med drivstoff. ■ Bland og oppbevar drivstoff i en beholder som er godkjent for drivstoff. Hold et tilstrekkelig stort brannslukningsapparat nær stedet for å kunne slukke en eventuell drivstoffbrann. ■ Husk å sikre bensinstanklokket før oppstart av motoren. ■ Tørk opp alt brennstoffsøl. Flytt 9 m vekk fra påfyllingsstedet for drivstoff før motoren startes. ■ For å redusere risikoen for skade tilknyttet kontakt med roterende deler stopp alltid motoren og koble fra tennpluggskoen. Sørg for at alle bevegelige deler har stoppet helt før du gjør følgende: ● etterlater produktet uten tilsyn ● fjern blokkeringer og rens rennen ● kontroll, vedlikehold og arbeider på produktet ● inspiser produktet dersom du har kommet borti et fremmed objekt ■ Stopp umiddelbart motoren i tilfelle en ulykke eller svikt. Ikke bruk redskapen igjen før den er nøye kontrollert av et autorisert servicesenter.

BLÅSER SIKKERHETSADVARSLER

■ Bruk ansiktsmaske med filter ved arbeid i støvete miljøer for å redusere risikoen for skader som følge av innånding av støv. ■ Fukt overflatene lett dersom det er støvete omgivelser. ■ Ikke bruk maskinen i nærheten av åpne vinduer. ■ Bruk hele blåserdyseforlengeren slik at luftstrømmen kan arbeide nær bakken og dermed virke på en effektiv måte. ■ I blåsermodus må produktet brukes med sugerørene montert, eller du kan velge å fjerne dem og stenge viftevernet. Du må aldri separere sugerørene og bruke produktet med bare det øvre røret montert. Disse rørene er designet til å settes på en gang. Dersom du forsøker å dele de sammensatte støvsugerrørene, vil rørene bli skadet. Det øker veldig muligheten for alvorlig personskade ved å komme borti den roterende viften. ■ Ikke rett blåsemunnstykket mot mennesker eller dyr. ■ Sett aldri gjenstander inni blåserørene. ■ Plasser ikke produktet på toppen av, eller i nærheten av, løst avfall. Smuss kan bli sugd inn i inntaksventilene, noe som kan føre til skader på produktet.

STØVSUGER SIKKERHETSADVARSLER

ADVARSEL Bruk aldri støvsugeren med kun øvre innsugsrør påsatt. Hvis denne advarselen ikke følges, øker det faren for alvorlig personskade. MERK: Uten den nedre sugetuben er det mye lettere å nå opp i tuben mot viftebladet. ■ Ikke bruk støvsugeren uten at støvposen er satt på, smuss som slenges ut kan forårsake alvorlige personskader. Påse at oppsamlingsposen for avfall er i god stand og helt lukket før den tas i bruk.109 Norsk (Oversettelse av original bruksanvisning) ■ Flytt støvsugeren fra side til side langs ytre kant av smusset. For å unngå tiltetting, ikke sett støvsugerrøret direkte i avfallshaugen. ■ Hold motoren høyere enn sugeenden på sugerrøret. ■ For å unngå alvorlige personskader hos operatøren eller skader på produktet, må du ikke forsøke å støvsuge steiner, knust glass, flasker eller andre lignende gjenstander. ■ Unngå situasjoner som kan føre til brann i støvposen. Ikke bruk enheten nær åpen flamme. Ikke sug opp aske fra et varmt ildsted, grillsted, kratt, etc. Ikke sug opp sigar- og sigarettstumper dersom ikke asken er helt kald. ■ Hold alle deler av kroppen vekke fra bevegelige deler. Bladene i roterende løpehjul kan skape alvorlig personskade. Stans motoren og forsikre deg om at impellerbladene har stanset før du åpner støvsugerdekselet, setter på/bytter rør, åpner eller fjerner søppelposen. ■ Ved foring av materiale inn i produktet må du forsikre deg om at biter av metall, stein, flasker, brusbokser eller andre fremmedobjekter ikke slippes inn. ■ La ikke behandlet materiale samles opp i utløpssonen. Dette kan blokkere utløp og kan resultere i tilbakeslag av materiale gjennom inntaksåpningen. ■ Dersom produktet blir tett, stopp motoren og fjern tennpluggen før fjerning av avfall.

Selv om utstyret brukes som beskrevet er det ikke mulig å unngå enhver gjenværende risiko. Følgende faresituasjoner kan oppstå ved bruk, og operatøren må legge spesielt vekt på å unngå følgende: ■ Personskade på grunn av vibrasjon. – Bruk alltid rett verktøy for jobben, bruk tiltenkte håndtak og lavest mulig hastighet for må få jobben gjort. ■ Eksponering for støy kan gi hørselsskader. – Bruk hørselvern og begrens eksponeringen. ■ Skade fra flygende objekter fra blåsetubens luftstrøm hvis avfallsposen ikke er tilpasset eller er ødelagt – Bruk til enhver tid øyebeskyttelse. FAREREDUKSJON Det foreligger rapporter om at vibrasjoner fra håndholdt verktøy for enkelte personer kan bidra til en tilstand som kalles Raynauds Syndrome. Symptomene kan omfatte følelsesløshet og gjøre fi ngrene bleke, vanligvis synlig ved eksponering til lave temperaturer. Arvelige faktorer, eksponering mot lave temperaturer og fuktighet, diett, røyking og arbeidspraksis blir alle ansett for å kunne bidra til å utvikle disse symptomene. Brukeren kan iverksette tiltak for mulig å redusere virkningene av vibrasjonene: ■ Hold kroppen din varm i kaldt vær. Bruk hansker og hold hender og håndledd varme ved bruk av produktet. ■ Etter hver arbeidsperiode bør det utføres øvelser for å øke blodsirkulasjonen. ■ Ta ofte pauser fra arbeidet som utføres. Begrens mengden av eksponering pr. dag. Hvis du opplever noen av symptomene på denne tilstanden må du øyeblikkelig avbryte arbeidet og oppsøke en lege med disse symptomene. ADVARSEL Hvis man bruker verktøyet for lenge av gangen, kan det føre til eller forverre allerede eksisterende personskade. Når du bruker et verktøy over en lenger tidsperiode, husk å ta regelmessige pauser. VEDLIKEHOLD ADVARSEL Bruk kun produsentens originale reservedeler, tilleggsutstyr og påsatser. Dersom dette ikke følges, kan det forårsake personskader, dårlig funksjon og kan annullere garantien din. ADVARSEL Service krever meget stor forsiktighet og kunnskap og bør utføres kun av kvalifi sert teknisk personale. For service skal produktet leveres til et autorisert serviceverksted. For service av maskinen, bruk kun produsentens originale reservedeler. ■ Stopp motoren, la produktet kjøles ned, og se til at alle bevegelige deler har stoppet fullstendig. Koble fra tennpluggskoen før gjennomføring av vedlikeholds- eller rengjøringsarbeid. ■ Du kan foreta justeringer og reparasjoner som er beskrevet i denne brukermanualen. For andre reparasjoner, ta kontakt med et autorisert serviceverksted. ■ Etter hver bruk, rens produktet med en myk tørr klut. ■ Kontroller all mutter, bolter og skruer med jevne mellomrom at de er skrudd fast for å sikre at produktet er i driftssikker stand. Enhver del som er110 Norsk (Oversettelse av original bruksanvisning) skadet må repareres eller skiftes ut ved et autorisert serviceverksted. ■ Bring produktet til et autorisert servicesenter for utskifting av skadede eller uleselige etiketter.

FJERNING AV EN BLOKKERING

■ For å redusere risikoen for skade tilknyttet kontakt med roterende deler, stopp alltid motoren, og se til at alle bevegelige deler har kommet til en fullstendig stopp. ■ Fjern blåserrørene for å se etter blokkering. Rengjør om nødvendig rørene. ■ Fjern oppsamlingsposen for avfall. Sjekk at tilkoplingen til oppsamlerposen ikke har hindringer. ■ Inspiser åpningen til vifteavlukket og røret inn i oppsamlerposen for å påse at det ikke finnes tegn på blokkeringer. Hold til enhver tid fingrene vekke fra viften og finklipperbladene. ■ Ikke gjør forsøk på å fjerne viften og finklipperbladene. Hvis det er nødvendig å fjerne viften eller finklipperbladene må produktet bringes til et autorisert servicesenter. ■ Sett tubene og avfallsposen på igjen før du starter produktet.

REINGJØRE LUFTFILTERET

Se fi g. 12 - 13. Et vått eller tilsmusset luftfi lter forårsaker startvansker, ytelsestap og forkorter levetiden til motoren. Luftfi lteret skal kontrolleres og rengjøres etter 5 timers drift. Inspiser og rengjør hyppigere ved bruk under støvete, skitne forhold. For best mulig ytelse skal luftfi lteret skiftes ut årlig. ■ Fjern luftfilterdekselet ved å vri instrumentskiven med klokken mens du forsiktig drar på dekselet. ■ Skyll filteret med rent vann. ■ Klem filteret forsiktig til det er fritt for overflødig vann. Sett på luftfilteret. ■ Sett luftfilterdekselet tilbake på produktet. Vri instrumentskiven med klokken frem til dekselet sitter sikkert på. MERK: Påse at filteret sitter riktig på innsiden av dekslet. Feilaktig innsetting av filterne vil føre til at smuss trenger inn i motoren og forårsaker motorslitasje.

RENS EKSOSÅPNINGEN, DEMPEREN OG

GNISTFANGEREN MERK: Avhengig av hva slags bensin og type og mengde olje som brukes og/eller driftsforholdene, kan eksosporten, lyddemperen og/eller gnistfangergitteret bli blokkert av karbonavleiringer. Hvis du merker at bensinmotoren blir svakere, må du fjerne disse avleiringene, slik at motoren får full ytelse igjen. Vi anbefaler sterkt at du får en kvalifi sert servicemann til å gjøre denne jobben. Gnistfangeren må rengjøres eller skiftes hver 50. driftstime eller årlig for å sikre riktig ytelse av produktet. Ginstfangeren kan være på forskjellige steder avhengig av modell kjøpt. Ta kontakt med ditt nærmeste serviceverksted for å få greie på hvor gnistfangeren er plassert på din modell. ADVARSEL For å unngå brannfare skal viften aldri være i drift uten at gnistfangeren er på plass.

Denne motoren bruker Ryobi AC00160, Champion RCJ-6Y, NGK BPMR7A med 0.63 mm (.025 tommers) elektrodeåpning. Bruk kun den modellen som anbefales og skift tennpluggen én gang i året. ■ Fjern tennpluggkammer. ■ Løsne tennpluggen ved å skru den mot klokken med en nøkkel.111 Norsk (Oversettelse av original bruksanvisning) ■ Ta ut tennpluggen. ■ Inspiser den nye tennpluggen. Tennpluggen må være med riktig avstand og ikke tettet med smuss for å kunne sikre riktig motordrift. Den riktige åpningen er 0,63 mm. For å øke åpningen, hvis nødvendig, bøy forsiktig jordet (øvre) elektrode. For å minske åpningen, bank lett den jordede elektroden mot en hard overflate. ■ Før den nye tennpluggen inn i sylinderen, og snu den med klokken. ■ Trekk til med en skrunøkkel. Stram til 24,40 Nm minimum, 29,82 Nm maksimum. Ikke overstram.

TRANSPORT OG LAGRING

■ Slå av produktet og la det kjøles ned før lagring eller transport. ■ Fjern alle fremmedelementer fra produktet. ■ Tøm alt brennstoff fra tanken over i en beholder som er godkjent for bensin. Husk å sette på og drivstofflokket og stramme det godt til. ■ Kjør motoren til den stopper. Dette vil fjerne alt drivstoff som ikke lenger er egnet, og la avleiringer og harpiks bli igjen i drivstoffsystemet. ■ Hvis aktuelt, tøm alt smøremidlet fra motoren ned i en beholder godkjent for smøremiddel. Husk å sette på smørehetten igjen. ■ Lagres på et kjølig, tørt og godt ventilert sted som er utilgjengelig for barn. Hold den borte fra korrosive materialer, så som ugressmidler og veisalt. ■ Ikke oppbevar utendørs. ■ Ved transport må produktet sikres mot å komme i bevegelse eller falle for å unngå skade på personer eller produktet. ■ Ikke transporter dette produktet mens motoren går. ■ Pass på at du overholder både nasjonale og lokale regelverk for sikker lagring og håndtering av bensin. Kortsiktig lagring (mindre enn en måned) ■ Slå av produktet og la det kjøles ned før lagring eller transport. ■ Fjern alle fremmedelementer fra produktet. ■ Lagres på et kjølig, tørt og godt ventilert sted som er utilgjengelig for barn. ■ Hold den borte fra korrosive materialer, så som ugressmidler og veisalt. ■ Ikke oppbevar utendørs. SYMBOLER Noen av følgende symboler kan bli brukt på dette verktøyet. Vennligst studer dem og lær hva de betyr. Korrekt tolkning av disse symbolene vil gjøre det mulig å betjene verktøyet bedre og tryggere. Les sikkerhets- og bruksanvisningene i denne manualen og oppbevar den på et trygt sted for fremtidig bruk. Vær oppmerksom på utkastede eller fl ygende gjenstander. Hold andre mennesker på minst 15 meters avstand. Bruk øyebeskyttelse Bruk hørselsvern Ikke bruke uten at rørene er montert. Fare for at langt hår blir dratt inn i luftinntaket Risiko for at løse klær trekkes inn i luftinntaket. For å redusere faren for skade på person, unngå kontakt med enhver varm overfl ate. Advarsel! Varm overfl ate Farlig foringshulrom og roterende blad. Hold hender og føtter unna åpninger mens produktet er i gang. Bruk blyfri bensin til biler med et oktantall på 91 ([R+M]/2) eller mer. Bruk 2-taktsolje for luftkjølte motorer. Bland drivstoffet grundig før ny påfylling av drivstoff. ”FULL” chokeposisjon Halv chokeposisjon Kjørestilling Lås opp cruisekontrollspaken. Trekk i starthåndtaket inntil motoren gjør forsøk på å starte. Ikke dra i starterhåndtaket mer enn 8 ganger.112 Norsk (Oversettelse av original bruksanvisning)

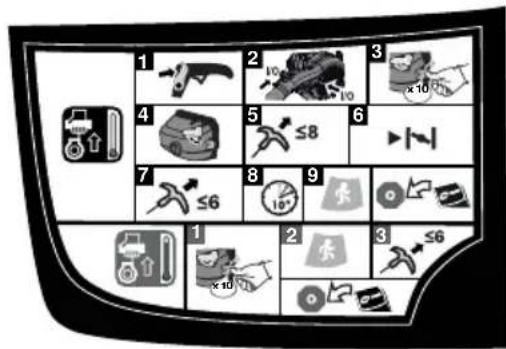

Trekk i starthåndtaket inntil motoren gjør forsøk på å starte. Ikke dra i starterhåndtaket mer enn 6 ganger. Trykk på primerballongen 10 ganger. La motoren gå i 10 sekunder før bruk av produktet. Å starte en kald motor Å starte en varm motor Blåsemodus Dersom hurtigskiftespaken peker på dette symbolet, kjører produktet i blåsemodus. Støvsugingsmodus Dersom hurtigskiftespaken peker på dette symbolet, kjører produktet i støvsugemodus. Dette verktøyet overholder samtlige standarder i det EU-landet det er kjøpt i. EurAsian Konformitetstegn Ukrainsk merke for konformitet

6. Øvre støvugingsrør

24. Dekselfl ik, støvsugeinnløp

28. Skrue for holding av sugepose

29. Hurtigstartetikett

30. Høyhastighetsmunnstykke

31. Luftfi lterdeksel

32. Liftfi ltervelger – vri rundt for å åpne eller lukke luftfi lteret

MONTERING OPPAKKING Dette produktet krever montering. ■ Ta forsiktig produktet og eventuelt annet utstyr ut av esken. Påse at alt som er ført opp på pakklisten befinner seg i esken. ADVARSEL Ikke bruk produktet hvis noen deler på pakkseddelen allerede er montert når du åpner boksen for første gang. Delene på pakklisten er ikke montert av produsenten og krever kundeinstallasjon. Bruk av et produkt som ikke er korrekt montert kan føre til alvorlig personskade. ■ Inspiser innholdet grundig og påse at det ikke har oppstått skader under transporten. ■ Ikke kast emballasjen før det er foretatt en grundig inspeksjon og gjennomført en tilfredsstillende prøve av produktet. ■ Hvis noen del er skadet eller mangler, vennligst kontakt Ryobi Kundeservice for hjelp. PAKKELISTE ■ Blåser/støvsuger ■ Blåserøret ■ Dyse ■ Øvre blåserør ■ Nedre rør ■ Adapter installert i sugepose ■ Øvre støvugingsrør113 Norsk (Oversettelse av original bruksanvisning) ■ Nedre støvsugingsrør ■ Flaske med 2-takts olje ■ Brukermanual ■ Ark med illustrasjoner MERK: Les og fjern alle hengemerker og lagre dem sammen med brukerhåndboken.

MONTERING AV BLÅSETUBENE

Se fi g. 2. ■ Lukk støvsugerinnløpsdekselet sikkert. Sikre at metallkontakten på støvsugertuben settes inn i den positive bryteren. ■ Juster de hevede flikene på blåserammeutløpet med slissen på den øvre tuben; skyv og stram den ved å vri; press gliderplaten inn i slissen til bryteren for å sikre at bryteren er aktivert og klar for bruk. ■ Koble de øvre og nedre tubene sammen. ■ Koble til dysen. ■ For å fjerne blåserøret, skyv glideren bort fra pluss- bryteren, skru på rørene for å ta de av uttaket på blåseren.

INSTALLERE STØVSUGERPOSEN

Se fi g. 3-4. ■ Åpne støvsugerposen og plasser adapteren inni, som anvist. Dytt støvsugerposeadapteren gjennom åpningen i motsatt retning av glidelåsen. Den brede enden av adapteren vil forbli i støvsugerposen ved korrekt installasjon. ■ Juster de hevede slissene på støvsugerposeadapteren med den hevede låsefliken på blåserammeutløpet; dytt poseadapteren inn i rammen. Vri for å låse på plass, press metallkontakten inn i den positive bryterslissen for å sikre at bryteren er aktivert og klar for bruk. ■ Roter støvsugerposen til skulderstroppen er loddrett. ■ Forsikre deg om at støvsugerposen er helt lukket før du starter bruk.

INSTALLERE STØVSUGERPOSENE

Se fi g. 5 - 6. ADVARSEL Bladene i roterende løpehjul kan skape alvorlig personskade. Stopp alltid motoren og sikre at skovlene har sluttet å rotere før åpning av støvsugerdøren eller installering/utskifting av tuber. Ikke putt hender eller andre objekter inn i støvsugertubene mens de er installert på produktet.

INSTALLERE STØVSUGERPOSENE

■ Koble øvre og nedre tuber sikkert sammen ved å justere de hevede låseflikene med de matchende hullene på den øvre støvsugertuben. De to rørene settes sammen til et rør. ■ Senk dørfliken ved å bruke en flat skrutrekker for å åpne støvsugerinnløpsdekselet. ■ Juster flikene på rammen med tubestativet. ■ Stram skruene på den øvre støvsugertuben for å sette fast på blåserammen. Sikre at metallkontakten på støvsugertuben settes inn i den positive bryteren.

HVORDAN TA UT STØVSUGERTUBENE

■ Løsne skruene på den øvre støvsugertuben ved å skru den mot klokken. ■ Ta støvsugertuberammen av blåserammen. ■ Lukk støvsugerinnløpsdekselet sikkert. Sikre at metallkontakten på støvsugertuben settes inn i den positive bryteren. BETJENING MERK: Produktet har positive brytere på blåse- og støvsugeråpningene. Produktet vil kun fungere hvis begge metallkontaktene er plugget inn i de positive bryterne. Når produktet kjøres i blåsemodus (fi gur 8), må metallkontakten på blåsetuben og innløpsdekselet være satt inn i de respektive positive bryterne. Når enheten brukes i støvsugingsmodus, må metallkontakten på adapterrøret og støvsugingsrøret settes i respektive pluss-brytere (fi gur 11). ADVARSEL Bensin og bensingass er ekstremt brennbar og eksplosiv. En brann eller eksplosjon fra bensin vil kunnen påføre deg og andre i nærheten brannsår. BLANDE BRENNSTOFFET ■ Dette produktet drives med en totaktsmotor som må ha bensin blandet med totaktsolje. Bland blyfri bensin og totaktsolje i en ren beholder som er godkjent for oppbevaring av bensin. ■ Denne motoren er godkjent for å kjøres på blyfri bensin for bilbruk, med et oktantall på 91([R + M]/2) eller høyere. ■ Ikke bruk noen form for ferdigblandet bensin/ smøremiddel fra bensinstasjoner, inkludert ferdigblandet bensin/smøremiddel beregnet for bruk i mopeder, motorsykler, o.l.114 Norsk (Oversettelse av original bruksanvisning) ■ Bruk utelukkende syntetisk totaktsolje. Bruk ikke automotiv olje eller 2-lags påhengsmotorolje. ■ Bland 2% syntetisk 2-taktsolje inn i bensinen. Dette gir forholdet 50:1. ■ Bland brennstoffet godt ved blanding, og også før hver fylling. ■ Bland bare små kvanta. Du bør ikke blande mer enn det du regner med å bruke i løpet av 30 dager. Vi anbefaler deg å bruke en syntetisk totaktsolje som inneholder en drivstoffstabilisator. 1 L + 20 mL =

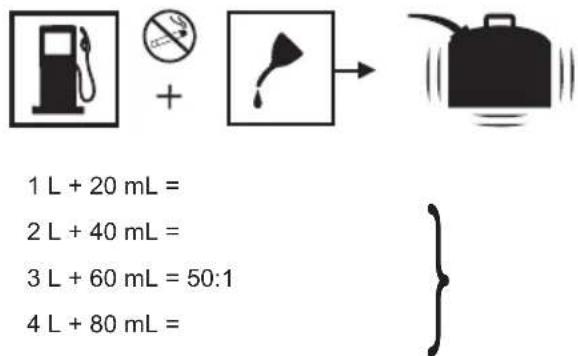

2 L + 40 mL = 3 L + 60 mL = 50:1 4 L + 80 mL = 5 L + 100 mL = FYLLE TANKEN ■ Rengjør overflaten rundt tanklokket for å unngå rusk i brennstoffet. ■ Løsne tanklokket forsiktig. ■ Tøm brennstoffblandingen forsiktig på tanken. Unngå søl. Før du setter tanklokket på igjen, bør du inspisere og reingjøre pakningen. ■ Sett på lokket igjen med én gang, og sett det godt til. Tørk opp alt brennstoffsøl. Flytt 9m vekk fra påfyllingsstedet for drivstoff før motoren startes. MERK: Det er normalt at det kommer røyk fra motoren under og etter første gangs bruk. ADVARSEL Slå alltid av motoren før fylling av drivstoff. Du må aldri fylle brennstoff på en motor som er i gang, eller som er veldig varm. Fjern deg minst 9 m fra det stedet der du fylte brennstoff før du starter motoren. Du må ikke røyke!

ADVARSEL Start eller kjør aldri motoren innenfor et lukket eller dårlig ventilert område. Å puste inn eksosgass kan drepe. x 10 x 10

å aktivere den positive bryteren og gjøre den klar til arbeid.

5. Trekk i starthåndtaket inntil motoren gjør forsøk på å

starte. Ikke dra i starterhåndtaket mer enn 8 ganger.

6. Sett chokespaken til

(halv) chokeposisjon.

7. Dra starterhåndtaket inntil motoren starter. Ikke dra i

starterhåndtaket mer enn 6 ganger.

Å stoppe motoren: Trykk på/av-bryteren til av-posisjon (O).

DRIVSTOFF MED ETANOLBLANDING

Drivstoffskade eller ytelsesproblemer som resulteres fra bruken av etanolblandet drivstoffer som inneholder en prosentdel av etanol mer enn angitt nedenfor er ikke dekket under garantien. Drivstoff som inneholder opptil 10 % etanol i volum (ofte referert til som E10) eller 15 % etanol i volum (ofte referert til som E15) er akseptable. Ikke bruk E85-drivstoff, da det vil ugyldiggjøre din garanti.115 Norsk (Oversettelse av original bruksanvisning) BLÅSEDRIFT Se fi g. 8 - 9. ADVARSEL Plasser ikke produktet på toppen av, eller i nærheten av, løst avfall eller småsteiner. Avfall kan suges inn i blåseinnløpventilen, noe som kan føre til mulig skade på produktet og alvorlig personskade. ■ Bruk maskinen kun til akseptable døgntider - ikke tidlig på morgenen eller sent på natten når folk kan føle seg forstyrret. Overhold tidene som er angitt i lokale forskrifter. ■ For å redusere lydnivåer begrens antallet utstyrsstykker som brukes til enhver tid. ■ Bruk produktet på lavest mulige gasshastighet for å utføre jobben. ■ Kontroller utstyret før drift, spesielt lyddemperen, luftinntak og luftfiltrene. ■ Bruk raker eller koster for å løsne avfall før drift av produktet. Fukt overflatene lett dersom det er støvete omgivelser. ■ Spar på vannet ved å bruke kraftblåsere i stedet for slanger for mange bruksområder innen plen- og hageanlegg, inkludert områder som grøfter, skjermer, platter, gittere, terrasser og hager. ■ Vær oppmerksom på barn, kjæledyr, åpne vinduer eller nyvaskede biler, og blås avfallet bort på sikker måte. MERK: Høyhastighetsdysen er laget spesielt for våte, klistrete blader. Den lar deg skrape våte blader og avfall mens du bruker blåseren. CRUISE CONTROL Se fi g. 10. Den automatiske hastighetskontrollen kan brukes uten å holde på knappen. ■ For å sette på cruise kontroll, dra cruise kontroll spaken bakover mot brukeren og stopp ved ønsket gassinnstilling. ■ For å aktivere hastighetskontrollen, trykk hastighetskontrollen helt ned til fronten av produktet. STØVSUGERDRIFT Se fi g. 11. ADVARSEL Hold lyddemperen og alle varme overflater på blåseren/støvsugeren bort fra kroppen din. Å unnlate å gjøre det kan føre til alvorlig personskade. ■ Installer støvsugertubene og støvsugerposen. Se monteringsavsnittet tidligere i manualen. ■ Start motoren. Se starting og stopping tidligere i denne håndboken. ■ Plasser støvsugerposestroppen over din høyre skulder. Hold det øvre håndtaket med venstre hånd og støvsugerhåndtaket med høyre hånd. ■ Beveg produktet fra side til side langs den ytre siden av avfallet. For å unngå tiltetting, ikke sett støvsugerrøret direkte i avfallshaugen. ■ Hold motoren høyere enn sugeenden på sugerrøret. ■ Pek alltid nedover med sugerrøret når du arbeider i en bakke. ■ For å unngå alvorlige personskader hos operatøren eller skader på produktet, må du ikke forsøke å støvsuge steiner, knust glass, flasker eller andre lignende gjenstander. ■ Dersom tubene er tette, stopp motoren for å forsikre deg om at skovlene har stoppet helt. Koble fra tennpluggledningen før du fjerner obstruksjonen. Fjern støvsugertubene og avfallet fra vifterammen. Ta av posen og rengjør tuben. En liten pinne eller stav kan være nødvendig for å rengjøre hele tuben. Forsikre deg om at alt avfall er fjernet før støvsugertubene monteres på nytt.116 Norsk (Oversettelse av original bruksanvisning) FEILSØKING Dersom ikke disse løsningene løser problemet må et autorisert servicesenter kontaktes.

PROBLEM MULIG ÅRSAK LØSNING

Motoren starter ikke. Ingen gnist. Sjekk om det forekommer gnister. Ta ut tennpluggen. Sett hetten på tennpluggen, og legg tennpluggen på metallsylinderen. Trekk i startsnoren og se om det oppstår gnister på tuppen av tennpluggen. Gjenta testen med en ny tennplugg hvis det ikke oppstår noen gnister. Ingen drivstoff Trykk på primer-kolben til kolben er full av drivstoff. Hvis kolben ikke fylles, vil hovedfyllesystemet blokkert. Ta kontakt med et serviceverksted. Hvis primer-kolben fylles, kan det være motoren er oversvømmet. Fortsett da til neste punkt. Motoren ble druknet.

2. Sett chokespaken til "B"-posisjonen og trekk

4. Rens og sett tilbake tennpluggen.

5. Rens opp eventuelt sølt drivstoff og fl ytt

det minst 9 m bort før gjenstart.

6. Trekk i starterhåndtaket 3 ganger med

chokespaken ved "B"-posisjon.

7. Hvis motoren ikke starter, sett chokespaken

til"B" chokeposisjonen og gjenta normal startprosedyre.

8. Hvis motoren fremdeles ikke vil starte, gjentar

du prosedyren med en ny tennplugg. Startertauet er hardt å trekke. Ta kontakt med et serviceverksted. Motoren starter, men akselererer ikke. Det tar omkring tre minutter før motoren er varm. La motoren varmes helt opp. Hvis motoren ikke akselererer etter tre minutter, må du kontakte et serviceverksted. Motoren starter men kjører kun på halv choke. Forgasseren må justeres. Ta kontakt med et serviceverksted. Motoren når ikke full fart, og ryker mer enn vanlig. Smøring/drivstoffblandingen er feil. Bruk nylig blandet brennstoff og korrekt blandingsforhold med totaktsolje. Luftfi lteret er urent. Rengjør luftfi lteret. Henvis til rengjøring av luftfi lter i i vedlikeholdsavsnittet i denne manualen. Gnistfangeren er skitten. Ta kontakt med et serviceverksted. Motoren starter og kjører, men vil ikke gå på tomgang. Tomgangsskruen på forgasseren må justeres. Ta kontakt med et serviceverksted.117 Norsk (Oversettelse av original bruksanvisning) VEDLIKEHOLDSPLAN Før hver gangs bruk: Etter 1. måned eller 20 timers drift Hver 3. måned eller 50 timers drift Hver 6. måned eller 100 timers drift Hvert år eller etter 300 timers drift Sjekk motoroljenivået ■ Skift motorolje ■■ Sjekk luftfi lteret ■ Rengjør luftfi lteret. ■ Skift luftfi lteret ■ Sjekk/juster tennpluggen ■ Skifte ut drivstoffi lter ■ Sjekk/juster tomgangshastigheten

Reingjør gnistfangeren

Rengjør drivstofftanken og -filteret

1. Disse prosedyrene bør bare utføres av et autorisert servicesenter.

Støynivåvekting ved operatørens posisjon (hennhold til Tillegg A i EN 15503:2009+A1:2013)

A-vektet lydeffektnivå (hennhold til Tillegg A i EN 15503:2009+A1:2013)

Støynivåvekting ved operatørens posisjon (hennhold til Tillegg A i EN 15503:2009+A1:2013)

A-vektet lydeffektnivå (hennhold til Tillegg A i EN 15503:2009+A1:2013)

GARANTIBETINGELSER I tillegg til eventuelle lovbestemte rettigheter som følger av kjøpet, er dette produktet dekket av en garanti som angitt nedenfor.

1. Garantiperioden er 24 måneder for konsumenter og gjelder fra den

datoen som produktet ble kjøpt. Denne datoen skal dokumenteres med en faktura eller annet kjøpsbevis. Produktet er designet og beregnet kun til konsument- og privat bruk. Så det gis ingen garanti ved profesjonell eller kommersiell bruk.

2. For en del av utvalget av hageverktøy (AC/DC) er det mulighet til å

utvide garantiperioden i den perioden som er beskrevet ovenfor ved bruk av registreringen på nettsidene www.ryobitools.eu. Kvaliseringen av verktøyene for en utvidelse av garantiperioden er tydelig vist i butikker og7eller på pakningen / og nnes innen produktdokumentasjonen. Sluttbrukeren må registrere sine nylig anskaffede verktøy online innen 30 dager etter kjøpsdato. Sluttbrukeren kan registrere seg for den utvidede garantien i sitt land hvis det er opplistet på online registreringsskjemaet der dette alternativet er gyldig. Videre må sluttbrukere gi sitt samtykke til oppbevaring av dataene som kreves for å gå online, og de må godta vilkår og betingelser. Registreringsbekreftelsen, som sendes ut på e-post, og den originale fakturaen som viser kjøpsdato, vil tjene som bevis for den utvidede garantien.

3. Garantien dekker alle defekter i produktet under garantiperioden på grunn

av defekter i utførelse eller materiale på kjøpsdato. Garantien er begrenset til å reparere og/eller erstatte og inkluderer ikke noen andre forpliktelser, inkludert, men ikke begrenset til, tilfeldige eller følgesmessige skader. Garantien er ikke gyldig hvis produktet har blitt misbrukt, brukt på annen måte enn det som beskrives i bruksanvisningen eller er koblet til på feil måte. Denne garantien gjelder ikke for: – enhver skade på produktet som er resultat av utilstrekkelig vedlikehold – ethvert produkt som har blitt endret eller modifisert – ethvert produkt der de originale identifiseringsmerkene (varemerke, serienummer) har blitt uleselig, er endret eller fjernet – enhver skade som forårsakes av ikke-overholdelse av instruksjonshåndboken – ethvert ikke-CE-produkt – ethvert produkt som har blitt forsøkt reparert eller av en ikke-kvalifisert fagperson eller uten tidligere autorisasjon fra Techtronic Industries. – ethvert produkt tilkoblet feil strømforsyning (ampere, spenning, frekvens) – ethvert produkt som brukes med feil drivstoffblanding (drivstoff, olje, prosentandel olje) – enhver skade som er forårsaket av eksterne påvirkninger (kjemiske, fysiske, støt) eller fremmede stoffer – normal slitasje og slitereservedeler – feil bruk, overbelastning av verktøyet – bruk av ikke-godkjent tilbehør eller deler – Eventuelle periodiske justeringer av eller vedlikeholdsrengjøring av forbrennere – Komponenter (deler og tilbehør) som er underlagt naturlig slitasje, inkludert, men ikke begrenset til bulkknotter, drivreimer, clutch, blader på hekketrimmere eller gressklippere, seler, kabelspjeld, karbonbørster, strømledning, kniver, feltpakninger, heispinner, blåsevifter, blåse- og vakuumslanger, vakuumpose og reimer, førerstenger, sagkjeder, strømper, koblingsmonteringer, spraydyser, hjul, spraystenger, indre spoler, ytre spoler, kuttelinjer, tennplugger, luftfiltre, gassfiltre, mulchingblader osv.

4. For service må produktet sendes eller fremlegges for en RYOBI-

autorisert servicestasjon opplistet for hvert land i den følgende listen over servicestasjonsadresser. I noen land sender den lokale RYOBI- forhandleren produktet til RYOBI serviceorganisasjonen. Ved å sende et produkt til en RYOBI servicestasjon skal produktet være sikkert pakket uten noe farlig innhold, slik som bensin, merket med senderens adresse og fulgt av en kort beskrivelse av feilen.

5. En reparasjon/erstatning under denne garantien er gratis. Den utgjør ingen

forlengelse eller en ny start av garantiperioden. Utvekslede deler eller verktøy blir vår eiendom. I noen land vil leveringskostnader eller frankering måtte betales av senderen. Dine lovbestemte rettigheter som oppstår fra kjøp av verktøyet forblir uberørte.

6. Denne garantien er gyldig i EU, Sveits, Island, Norge, Liechtenstein, Tyrkia

og Russland. Utenfor disse områdene ta kontakt med din autoriserte RYOBI-forhandler om en annen garanti gjelder. AUTORISERT SERVICESENTER For å nne et autorisert servicesenter i nærheten, gå til http://no.ryobitools.eu/ header/service-and-support/service-agents.CS
