KASUTUSJUHEND RBV26B RYOBI

NAPOMENE: ■ Održavanje je potrebno provoditi češće ako se proizvod koristi u prašnjavim područjima. ■ Kada proizvod premaši maksimalne brojke navedene u tablici, održavanja je potrebno zakazati prema ovdje navedenim intervalima ili satima.215 Eesti (Originaaljuhendi tõlge) Bensiinimootoriga puhuri-imuri juures on peetud esmatähtsaks selle ohutust, töövõimet ja töökindlust. OTSTARBEKOHANE KASUTAMINE Bensiinimootoriga puhur-imur on mõeldud kasutamiseks väljas kuivas ja hästi valgustatud tingimustes. Seade ei ole ette nähtud kasutamiseks laste või nende isikute poolt, kellel on piiratud füüsilised, vaimsed või sensoorsed võimed. Seade on ette nähtud vaid kerge prahi, näiteks lehed, rohi ja muu aiaprügi ärapuhumiseks ning imemiseks. See on mõeldud prügi imemiseks ja multšimiseks ning kogumiskotti kogumiseks. Toode ei ole mõeldud vee või teiste vedelike imemiseks. Ärge kasutage saagi mingiks muuks otstarbeks kui allpool loetletud. HOIATUS Lugege kõik ohuhoiatused ja juhised läbi. Hoiatuste ja juhiste eiramisel on oht saada elektrilööki või raskeid kehavigastusi ning/või põhjustada tulekahju. Hoidke kõik hoiatused ja juhised tulevikus vaatamiseks alles. HOIATUS Ärge laske kultivaatorit kasutada lastel ega neil, kes ei ole käesoleva juhendiga tutvunud. Kohalikud regulatsioonid võivad seada kasutaja vanusele piiranguid. OHUTUSE ÜLDEESKIRJAD ■ Mõnedes piirkondades on seadused, mis piiravad toote kasutamist teatud tööde tegemiseks. Lisateavet saate kohalikust omavalitsusest. ■ Ärge lubage seadet kasutada lastel ega väljaõppeta isikutel. ■ Lugege juhised hoolikalt läbi. Õppige tundma kõiki seadme juhtseadiseid ja kasutusnõudeid. ■ Ärge kunagi käivitage mootorit ega laske sel töötada kinnises või halva ventilatsiooniga kohas. Heitgaaside sissehingamine võib lõppeda surmaga. ■ Enne töö alustamist tuleb tööpiirkond alati korrastada. Eemaldage tööpiirkonnast kõik esemed, nagu kivid, klaasikillud, naelad, juhtmed või nöörid, mis võivad suure õhuvoolu tõttu kaugele välja paiskuda. ■ Kandke selle seadme kasutamisel alati kuulmiskaitseid ja kaitseprille. Seade on väga mürarikas ja kui ettenähtud piiranguid müraga kokkupuute ja müravähenduse osas täpselt ei järgita või ei kasutata kuulmiskaitsevahendeid, võib see põhjustada püsiva kuulmiskao või -kahjustuse. ■ Kandke selle seadme kasutamise ajal alati silmakaitsevahendeid. Tootja soovitab kasutada igal juhul näomaski või külgkaitsega silmamaski. Tavalised kaitseprillid või päikeseprillid ei ole nõuetekohased kaitsevahendid. Objektid võivad võimsa õhujoa toimel suurel kiirusel igal hetkel välja lennata ja võivad kõvadelt pindadelt põrkuda operaatori suunas. ■ Kandke seadmega töötamisel kinniseid jalanõusid ja pikki pükse. Ärge kasutage seadet paljajalu ega kandke töötamise ajal lahtisi sandaale. Vältige selliste riiete kandmist, mis on lõdvad või millel on paelad või sidemed. ■ Ärge kandke lõtvu riietusesemed või ehteid, mida võidakse tõmmata õhu sissevõtuavasse. Kinnitage pikad juuksed õlgadest kõrgemale, et vältida nende takerdumist liikuvate osade vahele. ■ Hoiduge ülespaisatud esemete eest. Hoidke kõik kõrvalseisjad, eriti lapsed ja lemmikloomad tööalalt vähemalt 15 meetri kaugusele. ■ Töötage masinaga ainult mõistlikul kellaajal, mitte aga varahommikul, hilisõhtul või öösel, kui see võib teisi inimesi häirida. ■ Kasutage enne puhumist rehasid ja luudasid, et praht oleks lahtine. ■ Ärge kunagi kasutage seadet plahvatusohtlikus keskkonnas. ■ Ärge kasutage kultivaatorit väsinuna või haigena ega siis, kui olete uimastite, alkoholi või ravimite mõju all. ■ Enne seadme kasutamise alustamist veenduge, et kõik juht- ja ohutusseadised töötavad nõuetekohaselt. ■ Kasutage seadet soovitatud asendis ja töötage ainult tugeval horisontaalsel pinnal. ■ Ärge kasutage masinat sillutatud või kruusaga kaetud pinnal, kus väljalastav materjal võib põhjustada vigastusi. ■ Enne iga kasutuskorda kontrollige korpus üle vigastuste suhtes. Veenduge, et kaitsekatte ja käepidemed on oma kohtadel ja nõuetekohaselt kinnitatud. Ärakulunud ja vigastatud osad tuleb asendada komplektis, et säilitada tasakaalustatus. Asendage vigastatud või mitteloetavad sildid. ■ Hoidke jahutusõhu pilud prahist puhtad. ■ Ärge kasutage seadet, kui läheduses on teisi inimesi, eriti lapsi või lemmikloomi. ■ Vältige seadme kasutamist halva ilmaga, eriti siis kui on äikese oht. ■ Ärge kasutage seadet halva valgustatuse korral. Töötajal peab tööpiirkonnale olema selge väljavaade,216 Eesti (Originaaljuhendi tõlge) et tuvastada võimalikud ohud. ■ Mitme sarnase seadme töötamisel samas piirkonnas suurendab kuulmiskahjustuse riski töötajal ja inimestel, kes tööpiirkonda sisenevad. ■ Kallakul töötamisel tagage endale kindel jalgealune. Töötamisel kõndige, ärge kunagi jookske. ■ Hoidke end pidevalt jalgadel ja tasakaalus. Ärge kummardage. Kummardamine võib põhjustada tasakaalu kadumist. ■ Ärge laske käsi ega muid kehaosasid või riietusesemeid etteandekambrisse, väljalaskerenni ega liikuvate osade lähedusse sattuda. ■ Ärge kasutage seadet, mille kaitsed või katted on vigastatud või ilma kaitseseadisteta, näiteks ilma prahikogurita. ■ Ärge püüdke seadme konstruktsiooni mingil viisil muuta ega kasutage varuosi või tarvikud, mis pole tootja poolt soovitatud. HOIATUS Enne toote kasutamist imurina peab kokku ühendama ülemise ja alumise imuritoru. See on ühekordne toiming. Ärge kunagi kasutage imemist kui on paigaldatud vaid ülemine imitoru. Kehavigastuse oht suureneb märgatavalt kui seda hoiatust eiratakse. HOIATUS Kui seade on maha kukkunud, saanud tugeva löögi või hakkab ebanormaalselt vibreerima, seisake seade viivitamatult ja kontrollige see üle vigastuste suhtes. Kõik vigastused tuleb lasta volitatud hooldustöökojas parandada või asendada. ■ Ärge katsuge toote summuti või trummeli ümbrust - töötamise ajal lähevad need kuumaks. ■ Enne kütuse lisamist peatage mootor ja laske tootel maha jahtuda. ■ Kütuse lisamiseks ja segamiseks valige hea ventilatsiooniga ala, mis on eemal süüteallikatest (nagu sädemed või leegid) või kergsüttivatest materjalidest. ■ Kütuse segamise või tankimise ajal ärge suitsetage. ■ Kütusesegu segage ja hoidke kütuse jaoks heaks kiidetud nõus. Kütuse süttimisest tekkida võiva tulekahju kustutamiseks hoidke käepärast sobivat tüüpi tulekustutit. ■ Enne mootori käivitamist ärge unustage bensiinipaagi korki tagasi panna. ■ Pühkige ära mahavoolanud kütus. Enne mootori käivitamist minge tankimiskohast 9 m (30 jala) kaugusele. ■ Et vähendada pöörlevate osadega kokkupuutumisest tingitud vigastuste ohtu, peatage alati mootor ja ühendage süüteküünla piip lahti. Veenduge, et kõik liikuvad osad on täielikult peatunud enne: ● toote jätmisel järelvalveta ● blokeeringute puhastamist või liugtoru ummistuste kõrvaldamist ● seadme kontrollimine, hooldamine või teenindamine ● võõrkehaga kokkupuutunud toote kontrollimist ■ Peatage mootor otsekohe õnnetuse või rikke korral. Ärge kasutage tööriista enne, kui see on volitatud parandustöökojas põhjalikult kontrollitud. PUHURI OHUTUSJUHISED ■ Tolmustes tingimustes töötamisel kandke respiraatorit, et vähendada tolmu sissehingamisest põhjustatud tervisekahjustusi. ■ Tolmuses kohas niisutage pindasid. ■ Ärge kasutage seadet avatud akende läheduses. ■ Pikendage puhuri toru sellise pikkuseni, mille puhul saate õhku puhuda maapinna lähedal ja tõhusalt töötada. ■ Puhurirežiimis võite töötada paigaldatud imitorudega või kõrvaldate need ja sulgete ventilaatori katte. Ärge kunagi eemaldage imitorusid ja töötage nii, et on paigaldatud vaid ülemine imitoru. Torude kinnitus on ette nähtud vaid esmakordseks ühendamiseks. Kui püüate paigaldatud imitorusid eraldada, saavad torud vigastada. Sellega suureneb oluliselt raske kehavigastuse oht kokkupuute tõttu pöörleva ventilaatoriga. ■ Ärge mingil juhul suunake puhuri otsakut inimeste või lemmikloomade suunas. ■ Ärge pange mingeid esemeid puhuri toru sisse. ■ Ärge asetage toodet lahtise prügi peale ega lähedale. Praht võidakse imeda ventilaatori sissetõmbeavadesse ja see võib põhjustada seadme vigastumise. IMURI OHUTUSJUHISED HOIATUS Ärge kunagi kasutage imemist kui on paigaldatud vaid ülemine imitoru. Selle nõude eiramine võib suurendada kehavigastuse ohtu.217 Eesti (Originaaljuhendi tõlge) MÄRKUS. Palju lihtsam on jõuda toru sees tiiviku terani, kui alumine imuritoru ei ole külge monteeritud. ■ Ärge kasutage seadet imemiseks kui kogumiskott on paigaldamata, sest lendav prügi võib põhjustada kehavigastusi. Enne seadme kasutamist veenduge, et kogumiskott on heas töökorras ja on täielikult suletud. ■ Liigutage imurit küljelt-küljele piki prahihunniku välisserva. Ummistumise vältimiseks ärge pange imitoru vahetult prahihunniku sisse. ■ Hoidke mootorit kõrgemal kui imitoru sisendots. ■ Kasutajale kehavigastuste ja seadme vigastuste vältimiseks ärge püüdke sisse imeda kive, klaasikilde, pudeleid ega teisi sarnaseid esemeid. ■ Vältige olukordi, mis põhjustavad kogumiskotis oleva prahi süttimise. Ärge kasutage seadet lahtise leegi läheduses. Ärge kasutage seadet tuha eemaldamiseks kaminast, grillahjust, lõkkeasemelt jne. Ärge imege mahavisatud sigarette enne kui tuhk on täielikult maha jahtunud. ■ Hoidke kõik kehaosad liikuvatest osadest eemal. Pöörleva tiiviku labad võivad põhjustada raske kehavigastuse. Enne imiava katte avamist, torude paigaldamist/vahetamist või prahikoti eemaldamist seisake mootor ja veenduge, et tiiviku labad on seiskunud. ■ Materjali tootesse imamisel kontrollige, et sinna ei satuks metallitükke, kive, pudeleid, purke või teisi võõrkehasid. ■ Ärge lubage töödeldud materjalil koguneda väljalaske tsooni. See võib takistada õiget väljalaskmist ja põhjustada materjali tagasilöögi läbi sissetõmbeava. ■ Kui tootes tekib ummistus, peatage mootor ja eemaldage süüteküünla piip, enne kui hakkate prügi eemaldama. JÄÄKRISKID Isegi siis, kui kultivaatorit kasutatakse kirjeldatud viisil, ei ole võimalik kõrvaldada kõiki jääkriskide mõjureid. Töötamise ajal võivad tekkida järgmised ohud, millele operaator peab pöörama erilist tähelepanu. ■ Vibratsioonist põhjustatud kehavigastus. – Kasutage töötamiseks õiget seadet, kasutage ettenähtud käepidemeid ja töötage töö tegemist võimaldava võimalikult madalal kiirusel. ■ Müraga kokkupuutumine võib kuulmist kahjustada. – Kandke kuulmiskaitsevahendeid ja piirake müraga kokkupuudet. ■ Puhuritoru õhuvoolust lenduvate esemete põhjustatud vigastus, kui prügi kogumiskott ei ole paigaldatud või on kahjustatud – Kandke alati silmakaitsevahendeid. RISKI ALANDAMINE Teadaolevalt võib käsitööriistade kasutamine põhjustada mõnedel inimestel seisundit, mida nimetatakse Raynaud’ sündroomiks. Sümptomidena võib ilmneda sõrmede tuimus ja valkjaks muutumine, mis tavaliselt ilmneb külmas töötamisel. Nende sümptomite puhul tuleb hoiduda külmast ja niiskusest, dieedist ning suitsetamisest ja kasutada õigeid töövõtteid. Vibratsiooni mõju vähendamiseks tuleb rakendada järgmisi abinõusid. ■ Külma ilmaga hoidke oma keha soe. Kandke kindaid, et hoida oma käed ja randmed soojad. ■ Pärast külmas töötamist tehke harjutusi, et verevarustust kiirendada. ■ Tehke regulaarselt töövaheaegasid. Piirake tööperioodi pikkust. Kui ilmnevad haigustunnused, lõpetage kohe töö ja pöörduge arsti poole. HOIATUS Seadme pikaajalisel kasutamisel võite saada kehavigastusi ja varasemad vigastused võivad süveneda. Seadme kasutamisel pika aja jooksul tuleb teha korralisi vaheaegasid. HOOLDUS HOIATUS Kasutage ainult tootja originaalvaruosi, tarvikuid ja tööorganeid. Selle nõude eiramine võib põhjustada, kehavigastuse, tootluse languse ja teile antud garantii tühistamise. HOIATUS Hooldamine nõuab ülimat korrashoidu ja teadmisi ning tuleks teostada ainult kvalifi tseeritud hooldustehnikute poolt. Hoolduseks andke seade volitatud hoolduskeskusesse. Muruniiduki hooldamisel kasutage ainult tootja originaalvaruosi. ■ Peatage mootor, laske tootel maha jahtuda ja veenduge, et kõik liikuvad osad on täielikult peatunud. Enne hooldustöid ja toote puhastamist ühendage süüteküünla piip lahti. ■ Lubatud on teha ainult selles kasutusjuhendis218 Eesti (Originaaljuhendi tõlge) kirjeldatud reguleerimis- ja parandustoiminguid. Muude remonditööde tegemiseks võtke ühendust volitatud hooldajaga. ■ Pühkige trimmer pärast iga kasutuskorda pehme kuiva lapiga puhtaks. ■ Kontrollige kõiki mutreid, polte ja kruvisid sagedaste intervallidega õige pinguloleku suhtes, et veenduda toote ohutus töökorras olemises. Vigastatud osad tuleb lasta pädeval hooldajal parandada või asendada. ■ Pöörduge vigastatud ja loetamatute kleebiste asendamiseks volitatud hoolduskeskuse poole.

UMMISTUSE KÕRVALDAMINE

■ Et vähendada pöörlevate osadega kokkupuutumisest tingitud vigastuste ohtu, peatage alati mootor ja veenduge, et kõik liikuvad osad on täielikult peatunud. ■ Ummistuse kontrollimiseks eemaldage puhuritorud. Vajaduse korral puhastage torud. ■ Eemaldage kogumiskotist praht. Kontrollige, et koti kinniti on ummistusevaba. ■ Ummistuse avastamisel vaadake üle ventilaatori korpuse avaus ja prahikogumiskotti suubuva toru avaus. Hoidke oma sõrmed ventilaatorist ja multšimisteradest kogu aeg eemal. ■ Ärge püüdke ventilaatorit ja multšimistera eemaldada. Kui ventilaator või multšimisterad on vaja eemaldada, andke seade volitatud hoolduskeskusesse. ■ Enne toote käivitamist pange torud ja prügi kogumiskott tagasi. ÕHUFILTRI PUHASTAMINE Vaata joonist 12 - 13. Märg või must õhufi lter raskendab tööriista käivitamist, vähendab jõudlust ja lühendab mootori kasutusaega. Õhufi ltreid peab kontrollima ja puhastama 5 töötunni järel. Kontrollige ja puhastage tihemini, kui kasutate tööriista tolmuses ja mustas keskkonnas. Parima töövõime tagamiseks peab õhufi ltrit vahetama iga aasta. ■ Eemaldage õhufiltri kate, keerates filtrikaane nuppu päripäeva ja samaaegselt katet õrnalt välja tõmmates. ■ Loputage filtrit puhtas vees. ■ Pigistage filtrit õrnalt, et eemaldada üleliigne vesi. Pange õhufilter tagasi. ■ Pange õhufiltri kate tootele tagasi. Keerake nuppu päripäeva, kuni kate on kinni. MÄRKUS. Veenduge, et filter on kaane sisse nõuetekohaselt sisse pandud. Filtrite valesti paigaldamine võimaldab mustusel mootorisse pääseda, põhjustades mootori kiiret kulumist. VÄLJALASKEAVA, SUMMUTI JA SÄDEMEPÜÜDJA PUHASTAMINE MÄRKUS. Sõltuvalt kasutatava bensiini ja õli margist ning õlisisaldusest segus ja/või töötingimustest, võivad väljalasketorusse, summutisse ja/või sädemepüüdjasse ladestuda süsiniku osakesed. Kui märkate, et seadme võimsus kaob, peab need sadestised eemaldama, et taastada seadme jõudlus. Soovitame selle töö lasta teha vastava väljaõppega spetsialistidel. Sädemepüüdurit peab puhastama või selle välja vahetama iga 50 tunni tagant või iga aasta, et kindlustada toote õige töövõime. Sädemepüüdjad võivad eri mudelitel asuda erinevas kohas. Võtke ühendust oma lähima hooldusfi rmaga, et tuvastada teie tootemudeli sädemepüüdja asukoht. HOIATUS Tulekahju ohu vältimiseks ärge kunagi kasutage puhurit ilma sädemepüüdurita.

HOIATUS Lekkiv kütusepaagi kork on tuleohtlik ja see tuleb kohe asendada. Kütusepaagi korgil on tihend ja tagasilöögiklapp, et õhk sisse pääseks. Ummistunud klapp vähendab mootori jõudlust. Kui töövõime paraneb siis, kui kütusepaagi kork on veidi lahti, võib tagasilöögiklapp olla vigane. Pange kork oma kohale tagasi ja keerake käega kinni. Kütusepaagi korgi tagasipanemisel kontrollige, et kork on õigesti kinni keeratud, muidu hakkab see lekkima. KOGUMISKOTT Must kott vähendab jõudlust. Koti puhastamiseks keerake see pahempidi ja raputage. Peske kotti seebivees vähemalt kord aastas. KÜTUSEFILTER Mootorisse suunatav kütus läbib fi ltri, et vältida saasteainete sattumise mootorisse. Kütuses olevad saasteained võivad vähendada jõudlust ja kahjustada mootorit. Kütusefi lter on ühekordne ja vajadusel tuleb see volitatud teeninduses välja vahetada.

SÜÜTEKÜÜNLA ASENDAMINE

Mootoril võib kasutada süüteküünalt Ryobi AC00160, Champion RCJ-6Y, NGK BPMR7A elektroodivahega 0,63 mm (0,025 tolli). Kasutage samasugust süüteküünalt ja219 Eesti (Originaaljuhendi tõlge) vahetage see välja kord aastas. ■ Süüteküünla kübara eemaldamine. ■ Keerake süüteküünal mutrivõtme abil vastupäeva keerates lahti. ■ Eemaldage süüteküünal. ■ Kontrollige uut süüteküünalt. Süüteküünla elektroodivahe peab olema nõuetekohane ja neil ei tohi olla sadestisi, et tagada mootori nõuetekohane töötamine. Õige kontaktivahe on 0,63 mm. Elektroodivahe suurendamiseks painutage ettevaatlikult kereelektroodi (ülemine). Elektroodivahe vähendamiseks koputage kereelektroodi kergelt vastu kõva pinda. ■ Pange uus süüteküünal silindrisse, keerates seda käega päripäeva. ■ Keerake mutrivõtmega kinni. Pingutusmoment 24,40 Nm kuni 29,82 Nm. Ärge üle keerake.

TRANSPORTIMINE JA HOIUSTAMINE

■ Enne hoiule paneku või teisaldamise alustamist seisake mootor. ■ Puhastage seade kõikidest võõrkehadest. ■ Kallake kogu kütus paagist kütusemahutisse. Ärge unustage kütusekorki korralikult tagasi panna ja kinnitada. ■ Laske mootoril töötada kuni peatumiseni. See eemaldab kütusepaagist kogu kütuse, mis muidu võib vanaks minna ning jätta küttesüsteemi vaiku jms. ■ Vajaduse korral laske kogu mootoriõlil valguda selleks sobivasse anumasse. Ärge unustage õlikorki korralikult tagasi panna. ■ Hoidke kuivas ja hästi ventileeritud kohas, mis on lastele juurdepääsmatu. Hoidke kettsaagi eemal söövitavatest ainetest nagu aiakemikaalid ja jäätõrjevahendid. ■ Ärge hoiustage õues. ■ Vedamise ajal tõkestage kultivaator liikuma hakkamise ja alla kukkumise vastu, et vältida kehavigastusi ja masinaosade kahjustamist. ■ Ärge seadet mootori töötamise ajal liigutage. ■ Järgige kõiki riiklikke ja kohalikke eeskirju kütuse turvalisel säilitamisel ja käsitsemisel. Lühiajaline hoiustamine (vähem kui 1 kuu) ■ Enne hoiule paneku või teisaldamise alustamist seisake mootor. ■ Puhastage seade kõikidest võõrkehadest. ■ Hoidke kuivas ja hästi ventileeritud kohas, mis on lastele juurdepääsmatu. ■ Hoidke kettsaagi eemal söövitavatest ainetest nagu aiakemikaalid ja jäätõrjevahendid. ■ Ärge hoiustage õues. SÜMBOLID Sellel tööriistal võidakse kasutada mõnda järgmistest sümbolitest. Palun vaadake need üle ja tehke nende tähendus endale selgeks. Nendest sümbolitest arusaamine aitab tööriista paremini ja ohutumalt kasutada. Lugege selles kasutusjuhendis olevad ohutuseeskirjad ja tööjuhised läbi ning pange kasutusjuhend kindlasse kohta hoiule edaspidiseks kasutamiseks. Hoiduge ülespaisatud ja lendavate esemete eest. Hoidke kõik kõrvalseisjad vähemalt 15 m kaugusel. Kandke silmakaitsevahendeid Kandke kuulmiskaitsevahendeid Ärge käitage seadet siis, kui torud ei ole oma kohtadel. Pikkade juuste õhu sissevõtuavasse sissetõmbamisoht Oht laiade riiete tõmbamiseks õhu sissetõmbeavasse. Kehavigastuse ja põletuse ohu vältimiseks vältige kokkupuudet kuuma pinnaga. Hoiatus! Kuum pind Ohtlik ava ja pöörlev tiivik. Kui seade töötab, siis hoidke oma käed ja jalad avast eemale. Kasutage pliivaba mootorsõidukite bensiini oktaanarvuga 91 ([R+M]/2) või enam. Kasutage 2-taktilise õhkjahutusega mootori õli. Enne kütuse lisamist segage kütusesegu korralikult läbi. Asendisse "SULETUD" Õhuklapi pooleldi avatud asend Tööasend220 Eesti (Originaaljuhendi tõlge) Lukustage kiiruse reguleerimishoob lahti. Tõmmake starterinöörist seni, kui mootor käivitub. Ärge tõmmake käivitamisel käivituskäepidet rohkem kui 8 korda järjest.

Tõmmake starterinöörist seni, kui mootor käivitub. Ärge tõmmake käivitamisel käivituskäepidet rohkem kui 6 korda järjest. Suruge etteandekuplile 10 korda. Enne tööriista kasutamist laske mootoril töötada 10 sekundit. Külma mootori käivitamine Sooja mootori käivitamine Puhumisrežiim Kui kiirvahetushoob osutab sellele sümbolile, töötab toode puhurina. Imemisrežiim Kui kiirvahetushoob osutab sellele sümbolile, töötab toode imurina. Vastab kõigile eeskirjadele EL-i liikmesriigis, kus toode on ostetud. Euraasia vastavusmärk Ukraina vastavusmärgis

Garanteeritud helivõimsuse tase on 107 dB.

15. Ülemine puhuritoru

21. Kogumiskotti paigutatud toru

22. Kõrgem lukustussakk metallist lülitiplaadiga

28. Imuritorude ühenduskruvi

29. Kiirkäivitamise etikett

32. Õhufi ltri pöördnupp – õhufi ltri avamiseks või

KOKKUPANEK LAHTIPAKKIMINE Seade on vaja enne kasutamist kokku panna. ■ Võtke seade ja tarvikud ettevaatlikult karbist välja. Veenduge, et kõik pakkelehel loetletud osad on olemas. HOIATUS Ärge kasutage toodet, kui paki esmakordsel avamisel on mõni pakkelehel olev osa juba külge monteeritud. Pakkelehel olevad osad ei ole monteeritud tootja poolt ja need peab kokku panema klient. Valesti kokkupandud seadme kasutamine võib põhjustada raske kehavigastuse. ■ Uurige seadet põhjalikult, et veenduda tarne ajal tekkida võinud mõrade või kahjustuste puudumises. ■ Ärge visake pakendit ära enne, kui te olete seadme põhjalikult üle vaadanud ja olete saanud seadet rahuldavalt kasutada. ■ Kui mõni seadme osa on vigastatud või puudub, palun helistada abi saamiseks Ryobi klienditoe telefonile.221 Eesti (Originaaljuhendi tõlge) PAKKELEHT ■ Puhur/imur ■ Puhumistoru ■ Düüs ■ Ülemine puhuritoru ■ Alumine puhuritoru ■ Kogumiskotti paigutatud toru ■ Ülemine imitoru ■ Alumine imitoru ■ 2-taktilise õli pudel ■ Kasutusjuhend ■ Jooniste leht MÄRKUS. Lugege läbi ja eemaldage kõik rippuvad sildid ning hoidke koos kasutusjuhendiga alles. PUHURITORUDE ÜHENDAMINE Vaata joonist 2. ■ Sulgege korralikult imuri sisselaskeava. Kontrollige, et sisselaskeava katte metallkontakt oleks töölülitis. ■ Pange puhuri korpuse väljalaskeaval olevad sakid ülemise toru soontega kohakuti; libistage kokku ja keerake omavahel tugevasti kinni; vajutage liugurplaat töölüliti soonde, nii et lüliti oleks haakunud ja tööks valmis. ■ Ühendage omavahel alumine ja ülemine toru. ■ Ühendage otsak. ■ Puhumistoru eemaldamiseks tõmmake liugur turvalülitist välja ja pöörake toru, et see puhuri korpuse väljundavalt eemaldada. KOGUMISKOTI PAIGALDAMINE Vaata joonist 3-4. ■ Tehke kogumiskott lahti ja pange toru kotti (vt joonist). Lükake kogumiskoti toru läbi tõmbluku vastas oleva avause. Õigesti paigaldades jääb toru laiem ots kogumiskotti. ■ Pange kogumiskoti torul olevad sooned puhuri korpuse väljalaskeaval olevate lukustussakkidega kohakuti; lükake koti toru korpuse külge. Keerake ja lukustage paigale, vajutage metallkontakt töölüliti soonde, nii et lüliti oleks haakunud ja tööks valmis. ■ Keerake kogumiskotti, kuni õlarihm on pealpool. ■ Enne seadme käivitamist kontrollige, et kogumiskoti tõmbelukk on täielikult kinni tõmmatud. IMURITORUDE PAIGALDAMINE Vaata joonist 5 - 6. HOIATUS Pöörleva tiiviku labad võivad põhjustada raske kehavigastuse. Peatage alati mootor ja veenduge, et tiivik on peatunud, enne kui avate imuri katte ja paigaldate või vahetate torusid. Ärge pange käsi ega teisi esemeid imuritorudesse, kui torud on toote külge paigaldatud. IMURITORUDE PAIGALDAMINE ■ Ühendage ülemine ja alumine imuritoru, seades lukustussakid ja ülemise imuritoru sooned kohakuti. Kahe toru teineteise sissepanekul tekib üks torukoost. ■ Vajutage lamedaotsalise kruvikeerajaga katte sakile ja avage imuri sisselaskeava kate. ■ Ühendage korpuse sakid toruga. ■ Pingutage ülemise imuritoru kruvisid, et torud oleksid imuri korpusega tihedalt koos. Kontrollige, et imuritoru metallkontakt oleks töölülitis. IMURITORUDE EEMALDAMINE ■ Keerake ülemise imuritoru kruvid lahti, keerates neid vastupäeva. ■ Eemaldage imuritorud puhuri korpuse küljest. ■ Sulgege korralikult imuri sisselaskeava. Kontrollige, et sisselaskeava katte metallkontakt oleks töölülitis. KASUTAMINE MÄRKUS. Tootel on töölüliti nii puhuri- kui imuriava küljes. Toode töötab ainult siis, kui metallkontaktid on töölülitis. Kui kasutada toodet puhurina (joonis 8), peavad puhuritoru ja sisselaskeava katte metallkontaktid olema töölülitis. Kui seade töötab imemisrežiimis, siis peavad puhumistorul ja imemistorul olevad metallkontaktid olema vastavatesse turvalülititesse sisse lükatud (joonis 11). HOIATUS Bensiin on väga kergesti süttiv ja plahvatusohtlik. Bensiinist tekkiv tulekahju võib tekitada teile ja kõrvalseisjatele põletust.

■ Sellel tootel on kahetaktiline mootor, mis vajab bensiini ja kahetaktilise õli eelnevat segamist. Segage pliivaba bensiin ja kahetaktiline õli puhtas bensiinikonteineris. ■ Mootori tööks on vajalik pliivaba autobensiin oktaanarvuga 91 või enam. ■ Ärge kasutage mitte mingit bensiinijaamas saadavat kütuse- ja õlisegu (s.h mopeedidele, mootorratastele222 Eesti (Originaaljuhendi tõlge) mõeldud kütuse- ja õlisegu). ■ Kasutage üksnes sünteetilist kahetaktilise mootori õli. Ärge kasutage autoõli ega 2-tsüklilise paadimootori õli. ■ Segage bensiini sisse 2% 2-taktilise mootori õli. Suhe on 50:1. ■ Segage kütust põhjalikult ja korrake segamist ka enne iga tankimist. ■ Segage kütust väikestes kogustes. Ärge segage koguseid, millest jätkub enam kui 30 päevaks. Soovitatav on kasutada sünteetilist kahetaktilise mootori õli, mis sisaldab kütusestabilisaatorit. 1 L + 20 mL =

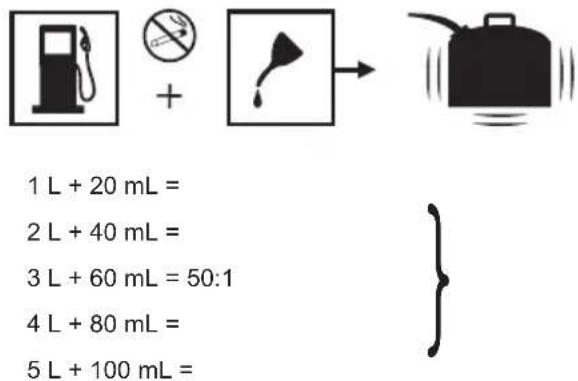

2 L + 40 mL = 3 L + 60 mL = 50:1 4 L + 80 mL = 5 L + 100 mL = TANKIMINE ■ Saastumise vältimiseks puhastage paagi korgi ümbrus. ■ Keerake kork aeglaselt lahti, et alandada rõhku ja vältida kütuse mahavoolamist. ■ Valage kütusesegu ettevaatlikult paaki. Vältige mahaloksumist. Enne korgi tagasiasetamist puhastage paak. ■ Asetage kork kohe tagasi ja pingutage käsitsi. Pühkige ära mahavoolanud kütus. Enne mootori käivitamist minge tankimiskohast 9m (30 jala) kaugusele. MÄRKUS. Uue mootori puhul on suitsu eraldumine normaalne HOIATUS Enne tankimist lülitage mootor alati välja. Ärge lisage kütust töötavale või kuumale mootorile. Enne mootori käivitamist liikuge vähemalt 9 m kaugusele tankimiskohast. Ärge suitsetage!

KÄIVITAMINE JA SEISKAMINE

HOIATUS Ärge kunagi käivitage mootorit ega laske sel töötada kinnises või halva ventilatsiooniga kohas. Heitgaaside sissehingamine võib lõppeda surmaga. x 10 x 10

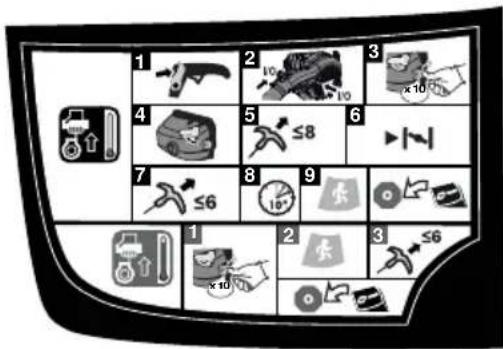

Külma mootori käivitamine.

haakunud ja tööks valmis.

3. Suruge etteandekuplile 10 korda.

4. Seadke õhuklapi hoob asendisse

5. Tõmmake starterinöörist seni, kui mootor käivitub.

Ärge tõmmake käivitamisel käivituskäepidet rohkem kui 8 korda järjest.

6. Seadke õhuklapi hoob asendisse

7. Tõmmake starteri käepidemest kuni mootor käivitub.

Ärge tõmmake käivitamisel käivituskäepidet rohkem kui 6 korda järjest.

8. Oodake 10 sekundit.

9. Seadke õhuklapi hoob asendisse

Sooja mootori käivitamine.

1. Suruge etteandekuplile 10 korda.

2. Seadke õhuklapi hoob asendisse

3. Tõmmake starteri käepidemest kuni mootor käivitub.

Mootori peatamiseks tehke järgmist. Vajutage sisse/välja lüliti välja-asendisse (O).

ETANOOLIGA SEGATUD KÜTUSED

Garantii kohaselt ei kaeta kütusesüsteemi kahjustusi või töötamisega seotud probleeme, mille põhjuseks on lubatust suurema (vt allpool) etanoolisisaldusega kütuse kasutamine. Kasutada tohib kuni 10% etanoolisisaldusega bensiini (mida tavaliselt tuntakse E10 nime all) või 15% etanoolisisaldusega bensiini (E15). Ärge kasutage223 Eesti (Originaaljuhendi tõlge) bensiini E85, see tühistab garantii.

Vaata joonist 8 - 9. HOIATUS Ärge asetage puhurit lahtise prügi või killustiku peale ega lähedale. Prügi võib sattuda puhuri sissetõmbeavasse ning toodet kahjustada ja põhjustada raskeid kehavigastusi. ■ Töötage masinaga ainult mõistlikul kellaajal, mitte aga varahommikul, hilisõhtul või öösel, kui see võib teisi inimesi häirida. Järgige kohalikes seadustes nimetatud kellaaegasid. ■ Mürataseme vähendamiseks ärge kasutage korraga mitut tööriista. ■ Töö teostamisel kasutage tööriista võimalikult madalatel pööretel. ■ Kontrollige tööriista enne kasutamist, eriti summutit, õhu sissetõmbeavasid ja õhufiltreid. ■ Kasutage enne puhumist rehasid ja luudasid, et praht oleks lahtine. Tolmuses kohas niisutage pindasid. ■ Säästke vett ning kasutage puhurit mitmete muru- ja aiaelementide puhastamiseks nagu rennid, sirmid, terrassid, grillid, verandad ja aiad. ■ Jälgige lapsi, loomi, avatud aknaid või värskelt pestud autosid ning puhuge prügi ohutult eemale. MÄRKUS. Kiirendusotsak on kavandatud spetsiaalselt märgade kleepuvate lehtede jaoks. Sellega saab puhuri režiimis pühkida märgi lehti või prügi. KIIRUSEPIIRAJA Vaata joonist 10. Kiirushoidiku abil saab puhurit kasutada ilma gaasilülitit all hoidmata. ■ Kiirusehoidiku rakendamiseks tõmmake kiirusehoidiku hooba tagasi, enda suunas ja jätke see soovitud gaasisätte asendisse. ■ Kiirushoidiku vabastamiseks vajutage kiirushoidiku hoob vastu toote esikülge. IMURI KASUTAMINE Vaata joonist 11. HOIATUS Hoidke summuti ja kõik puhuri/imuri kuumad pinnad endast eemal. Muidu võite saada raske kehavigastuse. ■ Paigaldage imuritorud ja kogumiskott. Vaadake kasutusjuhendis eespool olevat osa "Kokkupanemine". ■ Käivitage mootor. Vt osa "Käivitamine ja peatamine" eespool käesolevas juhendis. ■ Pange kogumiskoti rihm vasakule õlale. Hoidke vasaku käega ülemisest käepidemest ja parema käega imuri käepidemest. ■ Liigutage toodet küljelt-küljele mööda prügihunniku välisserva. Ummistumise vältimiseks ärge pange imitoru vahetult prahihunniku sisse. ■ Hoidke mootorit kõrgemal kui imitoru sisendots. ■ Kallakul töötamisel hoidke imitoru alati languse suunas. ■ Kasutajale kehavigastuste ja seadme vigastuste vältimiseks ärge püüdke sisse imeda kive, klaasikilde, pudeleid ega teisi sarnaseid esemeid. ■ Imuritorude ummistuse korral peatage mootor ja veenduge, et tiivik on täielikult peatunud. Enne ummistuse eemaldamist ühendage süüteküünla juhe lahti. Eemaldage imuritorud ja puhastage tiivikukorpus prügist. Eemaldage kott ja puhastage toru. Kogu torupikkuse puhastamiseks võib vaja minna väikest varrast või keppi. Enne imuritorude tagasipanemist kontrollige, et kogu praht on eemaldatud.224 Eesti (Originaaljuhendi tõlge) RIKKEOTSING Kui selle lahuse kasutamine ei aita, siis pöörduge meie volitatud hooldaja poole.

PROBLEEM VÕIMALIK PÕHJUS LAHENDUS

Mootor ei käivitu. Süüde puudub. Kontrollige sädet. Eemaldage süüteküünal. Pange süüteküünla kork tagasi ja asetage süüteküünal metallsilindrisse. Tõmmake starteri käepidemist ja jälgige süüteküünla sädet. Kui sädet ei ole, korrake uue süüteküünlaga. Kütust ei ole Vajutage bensiinipumba nuppu, kuni see täitub. Kui bensiinipumba nupp ei täitu, on küttesüsteem ummistunud. Pöörduge teenindaja poole. Kui bensiinipumba nupp täitub, võib mootor olla üleujutatud - vt järgmist punkti. Mootor on üle ujutatud.

2. Seadke õhuklapi hoob asendisse "B" ja tõmmake

starteri nöörist 10-15 korda. See hõlbustab kütuseaurude eemaldumist mootorist.

3. Valage kogu kütus välja.

4. Puhastage süüteküünal ja pange siis oma kohale

5. Koristage ära maha voolanud kütus ja enne

tööriista taaskäivitamist minge sellest kohast vähemalt 9 m kaugusele.

6. Tõmmake starteri käepidemest 3 korda, kui

õhuklapi hoob on asendis "B".

7. Kui mootor ei käivitu, seadke õhuklapi hoob

asendisse "B" ja korrake tavapärast käivitamist.

8. Kui mootor ikka ei käivitu, korrake protseduuri

uue süüteküünlaga. Starteri trossi on raske tõmmata. Pöörduge teenindaja poole. Mootor käivitub, kuid ei võta pöördeid üles. Mootori soojenemiseks kulub umbes kolm minutit. Laske mootoril korralikult soojaks minna. Kui mootor ei võta pöördeid üles kolme minuti jooksul, võtke ühendust hooldusfi rmaga. Mootor käivitub, kuid töötab täispööretel ainult siis, kui õhuklapp on osaliselt kinni. Karburaator vajab reguleerimist. Pöörduge teenindaja poole. Mootor ei jõua täispööreteni ja/või suitseb. Vale määrde/kütuse segu. Kasutage värsket kütust ja õiget sünteetilist kahetaktilist õlisegu. Õhufi lter on puhastamata. Puhastage õhufi lter. Vaadake selle kasutusjuhendi Hoolduse osa peatükki Õhufi ltri puhastamine. Sädemekaitse on puhastamata. Pöörduge teenindaja poole. Mootor käivitub ja kiirendab, kuid ei tööta tühikäigul. Karburaatori tühikäigu kruvi vajab reguleerimist. Pöörduge teenindaja poole.225 Eesti (Originaaljuhendi tõlge) HOOLDUSPLAAN Enne igat kasutuskorda kuu või 20 töötunni järel Iga 3 kuu või 50 töötunni järel Iga 6 kuu või 100 töötunni järel Igal aastal või 300 töötunni järel Kontrollige mootoriõli ■ Vahetage mootoriõli ■■ Kontrollige õhufi ltrit ■ Puhastage õhufi lter. ■ Vahetage õhufi lter välja ■ Kontrollige/reguleerige süüteküünalt

Kütusfi ltri asendamine ■ Kontrollige/reguleerige tühikäiku

Vajaduse korral asendage uue sädemepüüduriga

Puhastage kütusepaaki ja filtrit

Kontrollige kütusevoolikut ■ Kontrollige kütusefiltrit ■ Kütusfiltri asendamine ■ Kontrollige kõiki voolikuühendusi

Kontrollige kütusepaagi auruava (kui on)

Kontrollige süsinikupaaki (ainult karburaatoriga mudelitel)

1. Neid töid võib teostada ainult volitatud teenindustöökoda.

GARANTIITINGIMUSED Lisaks toote ostust tulenevatele seadusjärgsetele õigustele, kehtib tootele ka alltoodud garantiiga.

1. Tarbijatele on garantiiaeg 24 kuud ja algab sellel kuupäeval, mil toode

osteti. Selle kuupäeva tõestuseks on vaja arvet või mõnda teist tõendit ostu sooritamise kohta. Toode on mõeldud eratarbijatele ainult isiklikuks kasutamiseks. Seega ei kehti garantii ostu kasutamisel kutsetegevuses või kaubanduslikel eesmärkidel.

2. Teatud osale (vahelduvvoolu/alalisvoolu) aiatööriistadele on võimalik

pikendada eespool toodud garantiiaega, kasutades toote registreerimist veebilehel www.ryobitools.eu. Teave tööriista võimaliku pikendatud garantiiaja kohta on selgelt esile toodud poodides ja/või pakendil / ning see sisaldub toote dokumentatsioonis. Lõpptarbija peab registreerima oma uued tööriistad interneti teel 30 päeva jooksul pärast ostupäeva. Lõppkasutaja võib registreerida pikendatud garantiiaja saamise oma elukohariigis, kui veebis olevas registreerimisvormis on see valik lubatav. Lisaks peavad kasutajad andma oma nõusoleku veebis nõutud sisestatavate andmete säilitamiseks ning nad peavad nõustuma tingimustega. E-posti teel saadetav registreerimise kinnitus ja arve originaal, kus on näha ostu sooritamise kuupäev, on pikendatud garantiiaja tõestuseks.

3. Garantii katab kõik defektid toote garantiiaja jooksul, kui ostu kuupäeval

ilmnevad talitlus- või materjalivead. Garantii piirdub toote remondi ja/ või väljavahetamisega ning ei sisalda muid kohustusi, muu hulgas ettenägematuid või kaudseid kahjusid. Garantii ei kehti, kui toodet ei ole kasutatud sihtotstarbeliselt või kooskõlas kasutusjuhendiga või see on valesti ühendatud. Garantii ei kehti järgmistel põhjustel: – toode on kahjustatud vale hoolduse tõttu – toodet on muudetud – toote algupärased identifitseerimismärgised (kaubamärk, seerianumber) on rikutud, muudetud või eemaldatud – kahju on tekkinud kasutusjuhendi mittejärgimisest – tootel puudub CE-märgis – toodet on püüdnud remontida vastavat kvalifikatsiooni mitte omav isik või ilma firma Techtronic Industries eelneva loata. – toode on ühendatud valesse toiteallikasse (voolutugevus, pinge, sagedus) – tootega kasutati sobimatut kütusesegu (kütus, õli, õli protsent) – välismõjude (keemilised, füüsikalised, elektrilöögid) või võõrkehade tekitatud kahju – tavapärane kulumine ja katkised varuosad – ebaõige kasutamine, tööriista ülekoormamine – heakskiitmata tarvikute või osade kasutamine – Karburaatorite korralised reguleerimistööd või hooldus- ja puhastustööd – Komponendid (osad ja tarvikud), mida iseloomustab kulumine ja vananemine, muu hulgas puutenupud, kiilrihmad, sidur, hekilõikurite või muruniidukite lõiketerad, rakmed, gaasitross, süsinikharjad, toitejuhe, freesiterad, vildist seibid, tihvtid, õhuventilaatorid, puhuri- ja imuritorud, kogumiskott ja rihmad, juhikud, saeketid, voolikud, liitmikud, pihusti otsakud, rattad, pritsi varred, sisemised poolid, välimised poolid, jõhvid, süüteküünlad, õhufiltrid, gaasifiltrid, multšimisterad jne.

4. Hoolduseks peab toote saatma või viima RYOBI volitatud teenindusse,

mille aadressi leiate järgnevast teeninduspunktide nimekirjast vastava riigi alt. Mõnedes riikides võtab kohalik RYOBI edasimüüja enda kanda kohustuse saata toode RYOBI teenindusorganisatsiooni. Toote saatmisel RYOBI teenindusse peab toode olema ohutult pakitud ja ei tohi sisaldada ohtlikke aineid (nt bensiin), kirjas peab olema saatja aadress ja lisatud vea lühikirjeldus.

5. Garantii alusel tehtavad remonditööd / asendamine on tasuta.

See ei pikenda garantii kehtivusaega ega tähista uue garantiiaja algust. Väljavahetatud osad või tööriistad kuuluvad meile. Mõnedes riikides maksab kättetoimetamis- ja postikulud saatja. Teile jäävad kehtima tööriista ostust tulenevad seadusjärgsed õigused

6. See garantii kehtib Euroopa Ühenduse territooriumil, Šveitsis, Islandil,

Norras, Liechtensteinis, Türgis ja Venemaal. Väljaspool neid piirkondi võtke ühendust volitatud RYOBI edasimüüjaga, et teha kindlaks kas kehtib mõni teine garantii. VOLITATUD HOOLDUSKESKUS Oma volitatud hoolduskeskuse leiate veebisaidilt http://uk.ryobitools.eu/ header/service-and-support/service-agents.SK

Mõõdetud helivõimsuse tase: 106.2 dB (A) Garanteeritud helivõimsuse tase: 107 dB (A) Vastavushindamine vastavalt direktiivi 2000/14/EC lisale V. Floyd Jeffrey Nesom (BSME) Tehnika-peadirektor Winnenden, Apr. 30, 2016 Tehnilise faili koostamiseks volitatud isik: Alexander Krug, Tegevdirektor Techtronic Industries GmbH Max-Eyth-Straße 10, 71364 Winnenden, Germany
