BRUKSANVISNING GBH 224 D BOSCH

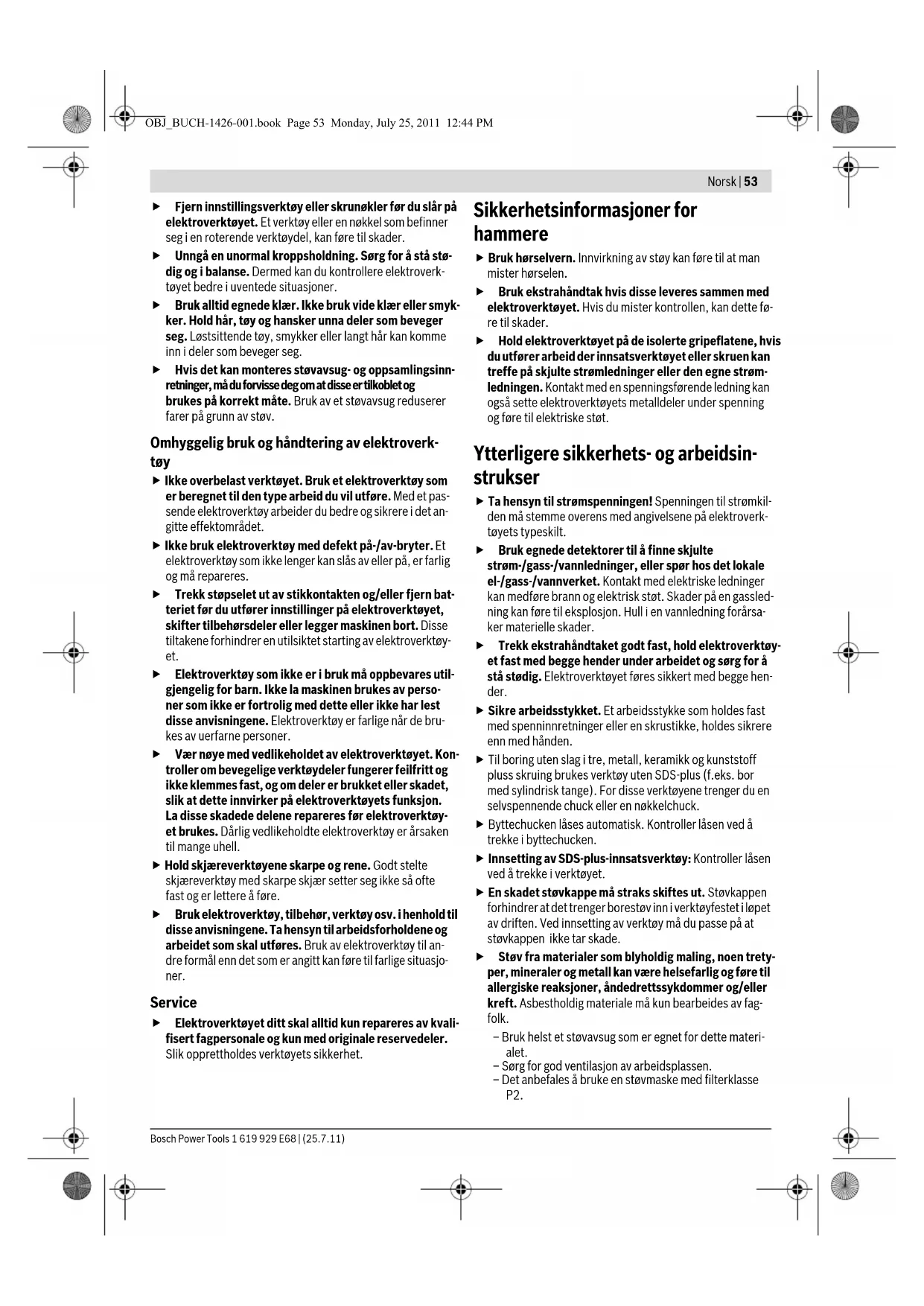

GBH 2-24 DF: Borhammer Grått markert område: Håndtak (isolert grepflate) Produktnummer Les all sikkerhetsinformasjonen og in- struksene Før arbeid på selve elektroverktøyet ut- føres må støpselet trekkes ut av stikk- kontakten Bruk vernehansker Bruk hørselvern Bruk vernebriller Bevegelsesretning Reaksjonsretning Neste aktivitetsskritt Høyre-/venstregang Boring uten slag Hammerboring Meisling Skruer Vario-Lock Innkobling Utkobling Låsing av på-/av-bryteren Opplåsing av på-/av-bryteren Lavt tur-/slagtall Høyt tur-/slagtall Avsuging Verktøyfeste Smør innstikksenden til innsatsverk- tøyet litt

Tomgangsturtall Ø Bordiameter max. Betong Stål Tre Murverk Hullborkrone Vekt tilsvarende EPTA-Procedure 01/2003 Symbol Betydning OBJ_BUCH-1426-001.book Page 54 Monday, July 25, 2011 12:44 PMNorsk | 55 Bosch Power Tools 1 619 929 E68 | (25.7.11) Leveranseomfang Borhammer, ekstrahåndtak og dybdeanlegg. Innsatsverktøy og annet illustrert eller beskrevet tilbehør inn- går ikke i standard-leveransen. Det komplette tilbehøret finner du i vårt tilbehørsprogram. Formålsmessig bruk Elektroverktøyet er beregnet til hammerboring i betong, mur- stein og stein og til lette meiselarbeider. Det er også egnet til boring uten slag i tre, metall, keramikk og kunststoff og til skruing. Tekniske data De Tekniske data til produktet er angitt i tabellen på side 161. Informasjonene gjelder for nominell spenning [U] på 230 V. Ved avvikende spenning og på visse nasjonale modeller kan disse informasjonene variere noe. Legg merke til produktnummeret på typeskiltet til elektro- verktøyet ditt. Handelsbetegnelsene for de enkelte elektro- verktøyene kan variere. Samsvarserklæring Vi erklærer som eneansvarlig at produktet som beskrives un- der «Tekniske data» stemmer overens med følgende normer eller normative dokumenter: EN 60745 jf. bestemmelsene i direktivene 2004/108/EF, 2006/42/EF. Tekniske data (2006/42/EF) hos: Robert Bosch GmbH, PT/ESC, D-70745 Leinfelden-Echterdingen Robert Bosch GmbH, Power Tools Division D-70745 Leinfelden-Echterdingen Leinfelden, 22.07.2011 Støy-/vibrasjonsinformasjon Måleverdiene til produktet er angitt i tabellen på side 161. Støy- og totale svingningsverdier (vektorsum fra tre retnin- ger) beregnet jf. EN 60745. Vibrasjonsnivået som er angitt i disse anvisningene er målt iht. en målemetode som er standardisert i EN 60745 og kan brukes til sammenligning av elektroverktøy med hverandre. Den egner seg til en foreløbig vurdering av svingningsbelast- ningen. Det angitte svingningsnivået representerer de hovedsakelige anvendelsene til elektroverktøyet. Men hvis elektroverktøyet brukes til andre anvendelser, med avvikende innsatsverktøy eller utilstrekkelig vedlikehold, kan svingningsnivået avvike. Dette kan føre til en tydelig øking av svingningsbelastningen over hele arbeidstidsrommet. Til en nøyaktig vurdering av svingningsbelastningen skal det også tas hensyn til de tidene maskinen er slått av eller går, men ikke virkelig brukes. Dette kan tydelig redusere sving- ningsbelastningen over hele arbeidstidsrommet. Bestem ekstra sikkerhetstiltak til beskyttelse av brukeren mot svingningenes virkning, som for eksempel: Vedlikehold av elektroverktøy og innsatsverktøy, holde hendene varme, or- ganisere arbeidsforløpene. Montering og drift Følgende tabell viser aktivitetsmål for montering og drift av elektroverktøyet. Anvisningene for aktivitetsmålene vises i angitt bil- de. Avhengig av typen bruk er det nødvendig å kombinere instruksene på forskjellig måte. Følg sikkerhetsinstruksene. Beskyttelsesklasse

Fjerning av byttechucken (GBH 2-24 DF)

Innsetting av byttechucken (GBH 2-24 DF)

Fjerning av SDS-plus-innsatsverk- tøy

Innsetting av nøkkelchucken (GBH 2-24 DF)

Innsetting av rundskaftverktøy (GBH 2-24 DF)

Endring av meiselstillingen (Vario-lock)

Innstilling av boredybden X

Innstilling av inn- og utkopling og tur- tall

Opplåsing av på-/av-bryteren
