BRUKSANVISNING PSB Universal+ BOSCH

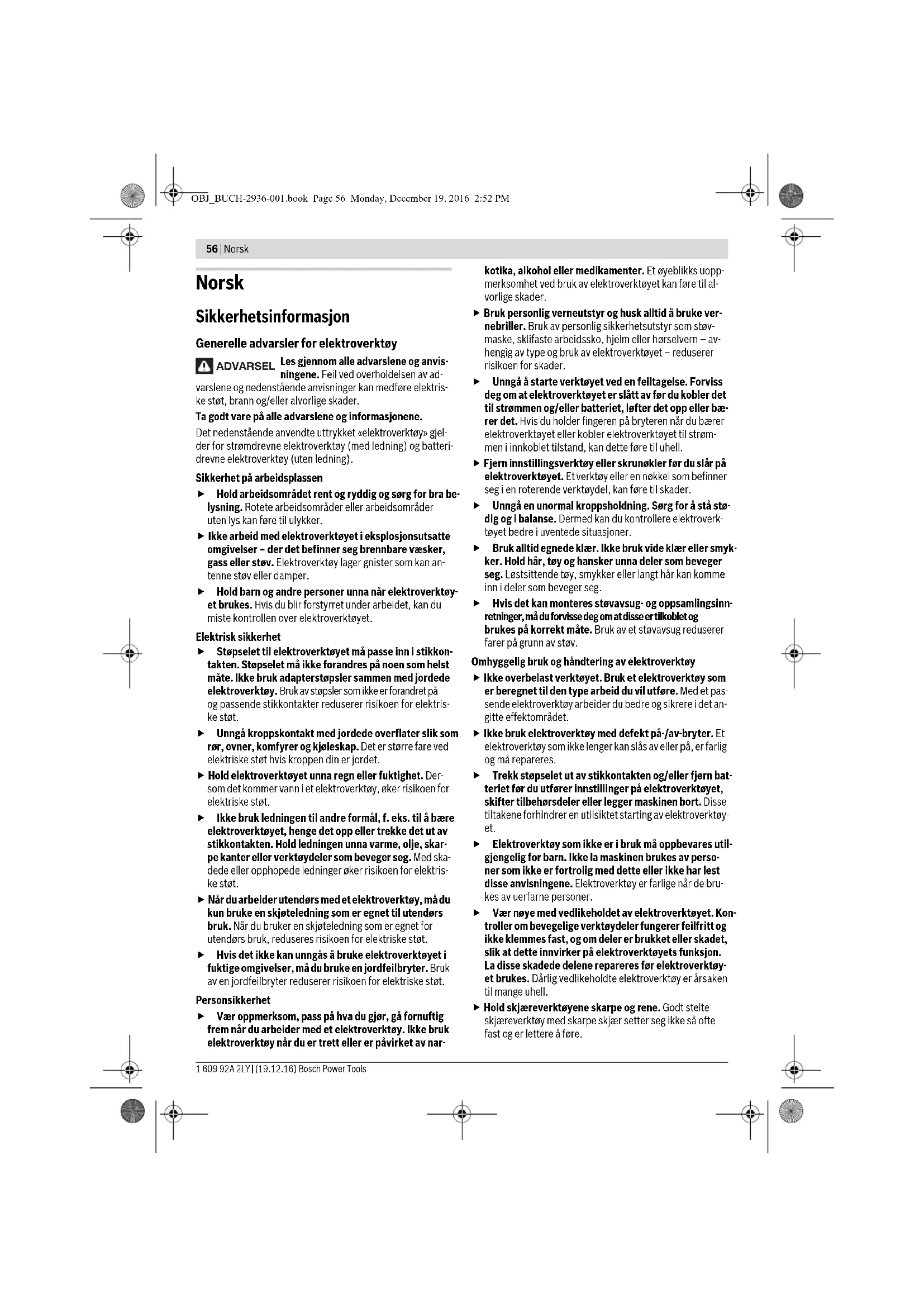

Informasjonene gjelder for nominell spenning [U] på 230 V. Ved avvikende spenning og på visse nasjonale modeller kan disse informasjonene variere noe. OBJ_BUCH-2936-001.book Page 57 Monday, December 19, 2016 2:52 PM58 | Norsk 1 609 92A 2LY | (19.12.16) Bosch Power Tools Støy-/vibrasjonsinformasjon Støyutslippsverdier målt i henhold til EN 60745-2-1. Vibrasjonsnivået som er angitt i disse anvisningene, er målt iht. en målemetode som er standardisert i EN 60745 og kan brukes til sammenligning av elektroverktøy med hverandre. Det egner seg også til en foreløpig vurdering av vibrasjonsbe- lastningen. Det angitte vibrasjonsnivået representerer de hovedsakelige anvendelsene til elektroverktøyet. Men hvis elektroverktøyet brukes til andre anvendelser, med forskjellig tilbehør eller utilstrekkelig vedlikehold, kan vibrasjonsnivået avvike. Dette kan føre til en tydelig øking av vibrasjonsbelastningen over he- le arbeidstidsrommet. Til en nøyaktig vurdering av vibrasjonsbelastningen skal det også tas hensyn til de tidene maskinen er slått av eller går, men ikke virkelig brukes. Dette kan tydelig redusere vibra- sjonsbelastningen over hele arbeidstidsrommet. Bestem ekstra sikkerhetstiltak til beskyttelse av brukeren mot vibrasjonenes virkning, som for eksempel: Vedlikehold av elektroverktøy og innsatsverktøy, holde hendene varme, or- ganisere arbeidsforløpene. Montering Før alle arbeider på elektroverktøyet utføres må støp- selet trekkes ut av stikkontakten. Ekstrahåndtak (se bildeA) Du må ikke bruke elektroverktøyet uten ekstrahåndta- ket 10. Dreiemoment Nm 1,65 1,45 Blokkeringsmoment iht. EN 60745 Nm 17 19 Turtallforvalg

Informasjonene gjelder for nominell spenning [U] på 230 V. Ved avvikende spenning og på visse nasjonale modeller kan disse informasjonene variere noe. PSB Universal PSB Universal

(vektorsum fra tre retninger) og usikkerhet K beregnet jf. EN 60745-2-1: Boring i metall:

<2,5 1,5 <2,5 1,5 OBJ_BUCH-2936-001.book Page 58 Monday, December 19, 2016 2:52 PMNorsk | 59 Bosch Power Tools 1 609 92A 2LY | (19.12.16) Før arbeidet påbegynnes må du passe på at vingeskru- en 9 er trukket godt fast. Hvis du mister kontrollen, kan dette føre til skader. Drei vingeskruen 9 mot urviseren, og før ekstrahåndtaket 10 over chucken og inn på elektroverktøyets spindelhals. Du kan svinge ekstrahåndtaket 10 for å få en sikker arbeids- stilling med liten belastning på kroppen. Sving ekstrahåndtaket 10 i ønsket stilling, og stram vinge- skruen 9 igjen mot urviseren. Innstilling av boredybden (se bilde B) Med dybdeanlegget 11 kan ønsket boredybde X bestemmes. Trykk på knappen for innstilling av dybdeanlegget 8, og sett dybdeanlegget i ekstrahåndtaket 10. Riflingen på dybdeanlegget 11 må peke nedover. Trekk dybdeanlegget så langt ut at avstanden mellom spissen på boret og spissen på dybdeanlegget tilsvarer ønsket bore- dybde X. Støvavsug Støv fra materialer som blyholdig maling, noen tresorter, mineraler og metall kan være helsefarlige. Berøring eller innånding av støv kan utløse allergiske reaksjoner og/eller åndedrettssykdommer hos brukeren eller personer som befinner seg i nærheten. Visse typer støv som eik- eller bøkstøv gjelder som kreft- fremkallende, spesielt i kombinasjon med tilsetningsstof- fer til trebearbeidelse (kromat, trebeskyttelsesmidler). Asbestholdig materiale må kun bearbeides av fagfolk. – Benytt et støvavsug som er egnet for materialet. – Sørg for god ventilasjon av arbeidsplassen. – Det anbefales å bruke en støvmaske med filterklasse P2. Følg ditt lands gyldige forskrifter for de materialene som skal bearbeides. Unngå støv på arbeidsplassen. Støv kan lett antennes. Verktøyskifte Selvspennende chuck (PSB Universal) (se bilde C) Trykk på spindellåsetasten 2 kun når elektroverktøyet står stille. Borespindelen låses ved å trykke spindellåsetasten 2. Dette muliggjør et hurtig, behagelig og enkelt bytte av innsatsverk- tøyet i chucken. Åpne den selvspennende chucken 1 ved å dreie den så langt i dreieretning at verktøyet kan settes inn. Sett inn verktøyet. Skru til hylsen på den selvspennende chucken 1 med hånden i dreieretning til det ikke lenger høres en slurelyd. Chucken låses da automatisk. Låsen låses opp igjen hvis du dreier hylsen i motsatt retning med spindellåseknappen inntrykt for å fjerne verktøyet. Selvspennende chuck (PSB Universal

) (se bilde D) Ved ikke trykt på-/av-bryter 6 låses borespindelen. Dette mu- liggjør et hurtig, behagelig og enkelt bytte av innsatsverktøyet i chucken. Åpne den selvspennende chucken 1 ved å dreie den så langt i dreieretning at verktøyet kan settes inn. Sett inn verktøyet. Skru til hylsen på den selvspennende chucken 1 med hånden i dreieretning til det ikke lenger høres en slurelyd. Chucken låses da automatisk. Låsen løser seg igjen når hylsen dreies i motsatt retning for å fjerne verktøyet. Skruverktøy Ved bruk av skrubits 15 bør du alltid bruke en universalbits- holder 14. Bruk kun skrubits som passer til skruehodet. Til skruing setter du bryteren «Boring/slagboring» 3 alltid på symbolet for «Boring». Chuckbytte Før alle arbeider på elektroverktøyet utføres må støp- selet trekkes ut av stikkontakten. Demontering av chucken (se bilde E) Demonter ekstrahåndtaket 10. Før en stålstift på Ø 4 mm med en lengde på ca. 50 mm inn i boringen på spindelhalsen for å låse borespindelen. Spenn en umbrakonøkkel 16 med det korte skaftet foran inn i den selvspennende chucken 1. Legg elektroverktøyet på et stabilt underlag, f. eks. en ar- beidsbenk. Hold elektroverktøyet fast og løsne den selvspen- nende chucken 1 ved å dreie umbrakonøkkelen 16 i dreieret- ning . En fastsittende selvspennende chuck løses med et lett slag på det lange skaftet til umbrakonøkkelen 16. Fjern umbrakonøkkelen fra den selvspennende chucken og skru den selvspennende chucken helt av. Montering av chucken (se bilde F) Monteringen av den selvspennende chucken utføres i om- vendt rekkefølge. Etter montering av chucken fjerner du stålstiften fra boringen igjen. Chucken må trekkes fast med et tiltrekkingsmo- ment på ca. 30–35 Nm. Bruk Igangsetting Ta hensyn til strømspenningen! Spenningen til strøm- kilden må stemme overens med angivelsene på elek- troverktøyets typeskilt. Elektroverktøy som er merket med 230 V kan også brukes med 220 V. Innstilling av rotasjonsretningen (se bilde G) Med høyre-/venstrebryteren 4 kan du endre dreieretningen til elektroverktøyet. Ved trykt på-/av-bryter 6 er dette ikke mu- lig. OBJ_BUCH-2936-001.book Page 59 Monday, December 19, 2016 2:52 PM60 | Norsk 1 609 92A 2LY | (19.12.16) Bosch Power Tools Høyregang: Ved boring og innskruing av skruer trykker du høyre-/venstrebryteren 4 helt mot venstre. Venstregang: Til løsing hhv. utskruing av skruer og mutre trykker du høyre-/venstregangsbryteren 4 helt mot høyre. Innstilling av driftstypen Boring og skruing Sett omkoblingsbryteren 3 på symbolet for «Bo- ring». Slagboring Sett omkoblingsbryteren 3 på symbolet «Slagbo- ring». Omkoblingsbryteren 3 går følbart i lås og kan også betjenes mens motoren går. Inn-/utkobling Trykk til igangsetting av elektroverktøyet på på-/av-bryteren 6 og hold den trykt inne. Til låsing av den trykte på-/av-bryteren 6 trykker du på låse- tasten 5. Til utkobling av elektroverktøyet slipper du på-/av-bryteren 6 hhv. – hvis den er låst med låsetast 5 – trykker du på-/av-bry- teren 6 ett øyeblikk og slipper den deretter. Slå elektroverktøyet kun på når du bruker det for å spare ener- gi. Hurtigutkopling (Kickback Control) (PSB Universal
