BEDIENUNGSANLEITUNG PSB Universal+ BOSCH

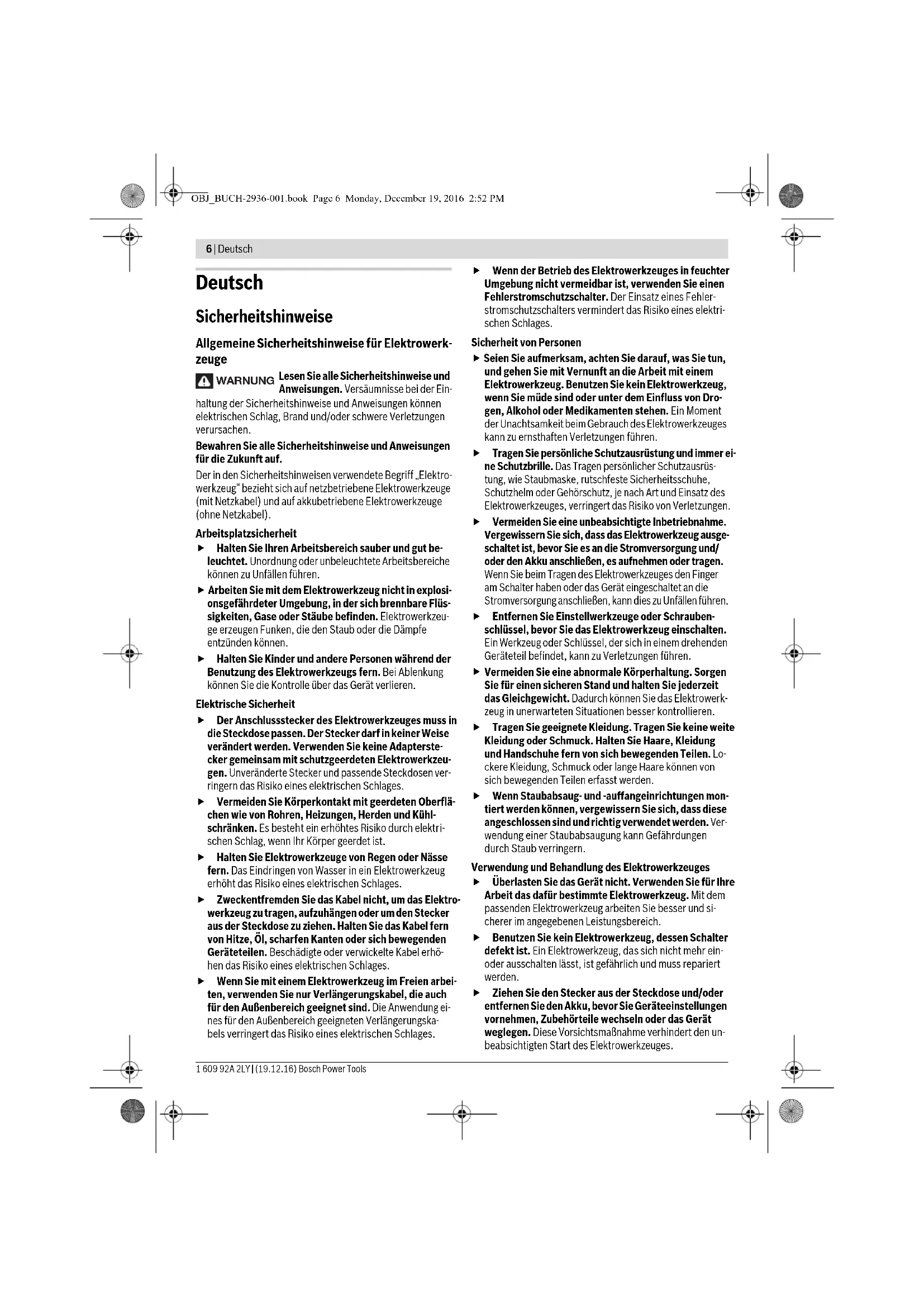

OBJ_BUCH-2936-001.book Page 5 Monday, December 19, 2016 2:52 PM6 | Deutsch 1 609 92A 2LY | (19.12.16) Bosch Power Tools Deutsch Sicherheitshinweise Allgemeine Sicherheitshinweise für Elektrowerk- zeuge Lesen Sie alle Sicherheitshinweise und Anweisungen. Versäumnisse bei der Ein- haltung der Sicherheitshinweise und Anweisungen können elektrischen Schlag, Brand und/oder schwere Verletzungen verursachen. Bewahren Sie alle Sicherheitshinweise und Anweisungen für die Zukunft auf. Der in den Sicherheitshinweisen verwendete Begriff „Elektro- werkzeug“ bezieht sich auf netzbetriebene Elektrowerkzeuge (mit Netzkabel) und auf akkubetriebene Elektrowerkzeuge (ohne Netzkabel). Arbeitsplatzsicherheit Halten Sie Ihren Arbeitsbereich sauber und gut be- leuchtet. Unordnung oder unbeleuchtete Arbeitsbereiche können zu Unfällen führen. Arbeiten Sie mit dem Elektrowerkzeug nicht in explosi- onsgefährdeter Umgebung, in der sich brennbare Flüs- sigkeiten, Gase oder Stäube befinden. Elektrowerkzeu- ge erzeugen Funken, die den Staub oder die Dämpfe entzünden können. Halten Sie Kinder und andere Personen während der Benutzung des Elektrowerkzeugs fern. Bei Ablenkung können Sie die Kontrolle über das Gerät verlieren. Elektrische Sicherheit Der Anschlussstecker des Elektrowerkzeuges muss in die Steckdose passen. Der Stecker darf in keiner Weise verändert werden. Verwenden Sie keine Adapterste- cker gemeinsam mit schutzgeerdeten Elektrowerkzeu- gen. Unveränderte Stecker und passende Steckdosen ver- ringern das Risiko eines elektrischen Schlages. Vermeiden Sie Körperkontakt mit geerdeten Oberflä- chen wie von Rohren, Heizungen, Herden und Kühl- schränken. Es besteht ein erhöhtes Risiko durch elektri- schen Schlag, wenn Ihr Körper geerdet ist. Halten Sie Elektrowerkzeuge von Regen oder Nässe fern. Das Eindringen von Wasser in ein Elektrowerkzeug erhöht das Risiko eines elektrischen Schlages. Zweckentfremden Sie das Kabel nicht, um das Elektro- werkzeug zu tragen, aufzuhängen oder um den Stecker aus der Steckdose zu ziehen. Halten Sie das Kabel fern von Hitze, Öl, scharfen Kanten oder sich bewegenden Geräteteilen. Beschädigte oder verwickelte Kabel erhö- hen das Risiko eines elektrischen Schlages. Wenn Sie mit einem Elektrowerkzeug im Freien arbei- ten, verwenden Sie nur Verlängerungskabel, die auch für den Außenbereich geeignet sind. Die Anwendung ei- nes für den Außenbereich geeigneten Verlängerungska- bels verringert das Risiko eines elektrischen Schlages. Wenn der Betrieb des Elektrowerkzeuges in feuchter Umgebung nicht vermeidbar ist, verwenden Sie einen Fehlerstromschutzschalter. Der Einsatz eines Fehler- stromschutzschalters vermindert das Risiko eines elektri- schen Schlages. Sicherheit von Personen Seien Sie aufmerksam, achten Sie darauf, was Sie tun, und gehen Sie mit Vernunft an die Arbeit mit einem Elektrowerkzeug. Benutzen Sie kein Elektrowerkzeug, wenn Sie müde sind oder unter dem Einfluss von Dro- gen, Alkohol oder Medikamenten stehen. Ein Moment der Unachtsamkeit beim Gebrauch des Elektrowerkzeuges kann zu ernsthaften Verletzungen führen. Tragen Sie persönliche Schutzausrüstung und immer ei- ne Schutzbrille. Das Tragen persönlicher Schutzausrüs- tung, wie Staubmaske, rutschfeste Sicherheitsschuhe, Schutzhelm oder Gehörschutz, je nach Art und Einsatz des Elektrowerkzeuges, verringert das Risiko von Verletzungen. Vermeiden Sie eine unbeabsichtigte Inbetriebnahme. Vergewissern Sie sich, dass das Elektrowerkzeug ausge- schaltet ist, bevor Sie es an die Stromversorgung und/ oder den Akku anschließen, es aufnehmen oder tragen. Wenn Sie beim Tragen des Elektrowerkzeuges den Finger am Schalter haben oder das Gerät eingeschaltet an die Stromversorgung anschließen, kann dies zu Unfällen führen. Entfernen Sie Einstellwerkzeuge oder Schrauben- schlüssel, bevor Sie das Elektrowerkzeug einschalten. Ein Werkzeug oder Schlüssel, der sich in einem drehenden Geräteteil befindet, kann zu Verletzungen führen.

Vermeiden Sie eine abnormale Körperhaltung. Sorgen Sie für einen sicheren Stand und halten Sie jederzeit das Gleichgewicht. Dadurch können Sie das Elektrowerk- zeug in unerwarteten Situationen besser kontrollieren. Tragen Sie geeignete Kleidung. Tragen Sie keine weite Kleidung oder Schmuck. Halten Sie Haare, Kleidung und Handschuhe fern von sich bewegenden Teilen. Lo- ckere Kleidung, Schmuck oder lange Haare können von sich bewegenden Teilen erfasst werden. Wenn Staubabsaug- und -auffangeinrichtungen mon- tiert werden können, vergewissern Sie sich, dass diese angeschlossen sind und richtig verwendet werden. Ver- wendung einer Staubabsaugung kann Gefährdungen durch Staub verringern. Verwendung und Behandlung des Elektrowerkzeuges Überlasten Sie das Gerät nicht. Verwenden Sie für Ihre Arbeit das dafür bestimmte Elektrowerkzeug. Mit dem passenden Elektrowerkzeug arbeiten Sie besser und si- cherer im angegebenen Leistungsbereich. Benutzen Sie kein Elektrowerkzeug, dessen Schalter defekt ist. Ein Elektrowerkzeug, das sich nicht mehr ein- oder ausschalten lässt, ist gefährlich und muss repariert werden. Ziehen Sie den Stecker aus der Steckdose und/oder entfernen Sie den Akku, bevor Sie Geräteeinstellungen vornehmen, Zubehörteile wechseln oder das Gerät weglegen. Diese Vorsichtsmaßnahme verhindert den un- beabsichtigten Start des Elektrowerkzeuges. WARNUNG OBJ_BUCH-2936-001.book Page 6 Monday, December 19, 2016 2:52 PMDeutsch | 7 Bosch Power Tools 1 609 92A 2LY | (19.12.16) Bewahren Sie unbenutzte Elektrowerkzeuge außer- halb der Reichweite von Kindern auf. Lassen Sie Perso- nen das Gerät nicht benutzen, die mit diesem nicht ver- traut sind oder diese Anweisungen nicht gelesen haben. Elektrowerkzeuge sind gefährlich, wenn sie von unerfahrenen Personen benutzt werden. Pflegen Sie Elektrowerkzeuge mit Sorgfalt. Kontrollie- ren Sie, ob bewegliche Teile einwandfrei funktionieren und nicht klemmen, ob Teile gebrochen oder so be- schädigt sind, dass die Funktion des Elektrowerkzeu- ges beeinträchtigt ist. Lassen Sie beschädigte Teile vor dem Einsatz des Gerätes reparieren. Viele Unfälle haben ihre Ursache in schlecht gewarteten Elektrowerkzeugen. Halten Sie Schneidwerkzeuge scharf und sauber. Sorg- fältig gepflegte Schneidwerkzeuge mit scharfen Schneid- kanten verklemmen sich weniger und sind leichter zu füh- ren. Verwenden Sie Elektrowerkzeug, Zubehör, Einsatz- werkzeuge usw. entsprechend diesen Anweisungen. Berücksichtigen Sie dabei die Arbeitsbedingungen und die auszuführende Tätigkeit. Der Gebrauch von Elektro- werkzeugen für andere als die vorgesehenen Anwendun- gen kann zu gefährlichen Situationen führen. Service Lassen Sie Ihr Elektrowerkzeug nur von qualifiziertem Fachpersonal und nur mit Original-Ersatzteilen repa- rieren. Damit wird sichergestellt, dass die Sicherheit des Elektrowerkzeuges erhalten bleibt. Sicherheitshinweise für Bohrmaschinen Tragen Sie Gehörschutz beim Schlagbohren. Die Einwir- kung von Lärm kann Gehörverlust bewirken. Benutzen Sie Zusatzgriffe, wenn diese mit dem Elek- trowerkzeug mitgeliefert werden. Der Verlust der Kon- trolle kann zu Verletzungen führen. Einsatzwerkzeuge können beim Arbeiten heiß werden! Es besteht Verbrennungsgefahr beim Wechsel des Ein- satzwerkzeugs. Verwenden Sie Schutzhandschuhe, um das Einsatzwerkzeug zu entnehmen. Um ein unbeabsichtigtes Einschalten des Elektro- werkzeugs zu verhindern, lösen Sie immer die Fest- stelltaste. Drücken Sie hierzu kurz den Ein-/Ausschalter. Halten Sie das Gerät an den isolierten Griffflächen, wenn Sie Arbeiten ausführen, bei denen das Einsatz- werkzeug verborgene Stromleitungen oder das eigene Netzkabel treffen kann. Der Kontakt mit einer span- nungsführenden Leitung kann auch metallene Geräteteile unter Spannung setzen und zu einem elektrischen Schlag führen. Verwenden Sie geeignete Suchgeräte, um verborgene Versorgungsleitungen aufzuspüren, oder ziehen Sie die örtliche Versorgungsgesellschaft hinzu. Kontakt mit Elektroleitungen kann zu Feuer und elektrischem Schlag führen. Beschädigung einer Gasleitung kann zur Explosion führen. Eindringen in eine Wasserleitung verursacht Sach- beschädigung oder kann einen elektrischen Schlag verur- sachen. Schalten Sie das Elektrowerkzeug sofort aus, wenn das Einsatzwerkzeug blockiert. Seien Sie auf hohe Reakti- onsmomente gefasst, die einen Rückschlag verursa- chen. Das Einsatzwerkzeug blockiert, wenn: – das Elektrowerkzeug überlastet wird oder – es im zu bearbeitenden Werkstück verkantet. Halten Sie das Elektrowerkzeug beim Arbeiten fest mit beiden Händen und sorgen Sie für einen sicheren Stand. Das Elektrowerkzeug wird mit zwei Händen siche- rer geführt. Sichern Sie das Werkstück. Ein mit Spannvorrichtungen oder Schraubstock festgehaltenes Werkstück ist sicherer gehalten als mit Ihrer Hand. Warten Sie, bis das Elektrowerkzeug zum Stillstand ge- kommen ist, bevor Sie es ablegen. Das Einsatzwerkzeug kann sich verhaken und zum Verlust der Kontrolle über das Elektrowerkzeug führen. Produkt- und Leistungsbeschreibung Lesen Sie alle Sicherheitshinweise und An- weisungen. Versäumnisse bei der Einhaltung der Sicherheitshinweise und Anweisungen können elektrischen Schlag, Brand und/oder schwere Verletzungen verursachen. Bestimmungsgemäßer Gebrauch Das Elektrowerkzeug ist bestimmt zum Schlagbohren in Zie- gel, Beton und Gestein, sowie zum Bohren in Holz, Metall, Ke- ramik und Kunststoff. Geräte mit elektronischer Regelung und Rechts-/Linkslauf sind auch geeignet zum Schrauben. Abgebildete Komponenten Die Nummerierung der abgebildeten Komponenten bezieht sich auf die Darstellung des Elektrowerkzeuges auf der Grafik- seite. 1 Schnellspannbohrfutter 2 Spindel-Arretiertaste (PSB Universal) 3 Umschalter „Bohren/Schlagbohren“ 4 Drehrichtungsumschalter 5 Feststelltaste für Ein-/Ausschalter 6 Ein-/Ausschalter 7 Stellrad Drehzahlvorwahl 8 Taste für Tiefenanschlageinstellung* 9 Flügelschraube für Zusatzgriffbefestigung* 10 Zusatzgriff mit Tiefenanschlag* 11 Tiefenanschlag* 12 Handgriff (isolierte Grifffläche) 13 Zusatzgriff (isolierte Grifffläche) 14 Universalbithalter* 15 Schrauberbit* 16 Innensechskantschlüssel ** *Abgebildetes oder beschriebenes Zubehör gehört nicht zum Standard-Lieferumfang. Das vollständige Zubehör finden Sie in unserem Zubehörprogramm. **handelsüblich (nicht im Lieferumfang enthalten) OBJ_BUCH-2936-001.book Page 7 Monday, December 19, 2016 2:52 PM8 | Deutsch 1 609 92A 2LY | (19.12.16) Bosch Power Tools Technische Daten Geräusch-/Vibrationsinformation Geräuschemissionswerte ermittelt entsprechend EN 60745-2-1. Schlagbohrmaschine PSB Universal PSB Universal

Sachnummer 3 603 A31 0.. 3 603 A31 1.. Nennaufnahmeleistung W701800 max. Abgabeleistung W530560 Leerlaufdrehzahl min

50–3000 50 – 3100 Nenndrehzahl min

50–3000 50 – 3100 Schlagzahl min

Nenndrehmoment Nm 1,65 1,45 Blockierdrehmoment gemäß EN 60745 Nm 17 19 Drehzahlvorwahl

Schnellabschaltung (Kickback Control)

Vollautomatische Spindelarretierung (Auto-Lock)

Spindelhalsdurchmesser mm 43 43 max. Bohr-Ø – Mauerwerk –Beton –Stahl –Holz

Bohrfutterspannbereich mm 2 – 13 2–13 Gewicht entsprechend EPTA-Procedure 01:2014 kg 1,7 1,7 Schutzklasse /II /II Die Angaben gelten für eine Nennspannung [U] von 230 V. Bei abweichenden Spannungen und in länderspezifischen Ausführungen können diese An- gaben variieren. PSB Universal PSB Universal

Der A-bewertete Geräuschpegel des Elektrowerkzeugs be- trägt typischerweise Schalldruckpegel Schallleistungspegel Unsicherheit K Gehörschutz tragen! dB(A) dB(A) dB(A)

Schwingungsgesamtwerte a

(Vektorsumme dreier Richtun- gen) und Unsicherheit K ermittelt entsprechend EN 60745-2-1: Bohren in Metall:

<2,5 1,5 <2,5 1,5 OBJ_BUCH-2936-001.book Page 8 Monday, December 19, 2016 2:52 PMDeutsch | 9 Bosch Power Tools 1 609 92A 2LY | (19.12.16) Der in diesen Anweisungen angegebene Schwingungspegel ist entsprechend einem in EN 60745 genormten Messverfah- ren gemessen worden und kann für den Vergleich von Elek- trowerkzeugen miteinander verwendet werden. Er eignet sich auch für eine vorläufige Einschätzung der Schwingungsbelas- tung. Der angegebene Schwingungspegel repräsentiert die haupt- sächlichen Anwendungen des Elektrowerkzeugs. Wenn aller- dings das Elektrowerkzeug für andere Anwendungen, mit un- terschiedlichen Zubehören, mit abweichenden Einsatzwerkzeugen oder ungenügender Wartung eingesetzt wird, kann der Schwingungspegel abweichen. Dies kann die Schwingungsbelastung über den gesamten Arbeitszeitraum deutlich erhöhen. Für eine genaue Abschätzung der Schwingungsbelastung soll- ten auch die Zeiten berücksichtigt werden, in denen das Ge- rät abgeschaltet ist oder zwar läuft, aber nicht tatsächlich im Einsatz ist. Dies kann die Schwingungsbelastung über den ge- samten Arbeitszeitraum deutlich reduzieren. Legen Sie zusätzliche Sicherheitsmaßnahmen zum Schutz des Bedieners vor der Wirkung von Schwingungen fest wie zum Beispiel: Wartung von Elektrowerkzeug und Einsatzwerk- zeugen, Warmhalten der Hände, Organisation der Arbeitsab- läufe. Montage Ziehen Sie vor allen Arbeiten am Elektrowerkzeug den Netzstecker aus der Steckdose. Zusatzgriff (siehe Bild A) Verwenden Sie Ihr Elektrowerkzeug nur mit dem Zu- satzgriff 10. Stellen Sie vor allen Arbeiten sicher, dass die Flügel- schraube 9 fest angezogen ist. Der Verlust der Kontrolle kann zu Verletzungen führen. Drehen Sie die Flügelschraube 9 entgegen dem Uhrzeigersinn und führen Sie den Zusatzgriff 10 über das Bohrfutter auf den Spindelhals des Elektrowerkzeugs. Sie können den Zusatzgriff 10 schwenken, um eine sichere und ermüdungsarme Arbeitshaltung zu erreichen. Schwenken Sie den Zusatzgriff 10 in die gewünschte Position und drehen Sie die Flügelschraube 9 im Uhrzeigersinn wieder fest. Bohrtiefe einstellen (siehe Bild B) Mit dem Tiefenanschlag 11 kann die gewünschte Bohrtiefe X festgelegt werden. Drücken Sie die Taste für die Tiefenanschlageinstellung 8 und setzen Sie den Tiefenanschlag in den Zusatzgriff 10 ein. Die Riffelung am Tiefenanschlag 11 muss nach unten zeigen. Ziehen Sie den Tiefenanschlag so weit heraus, dass der Ab- stand zwischen der Spitze des Bohrers und der Spitze des Tiefenanschlags der gewünschten Bohrtiefe X entspricht. Staubabsaugung Stäube von Materialien wie bleihaltigem Anstrich, einigen Holzarten, Mineralien und Metall können gesundheits- schädlich sein. Berühren oder Einatmen der Stäube kön- nen allergische Reaktionen und/oder Atemwegserkran- kungen des Benutzers oder in der Nähe befindlicher Personen hervorrufen. Bestimmte Stäube wie Eichen- oder Buchenstaub gelten als krebserzeugend, besonders in Verbindung mit Zusatz- stoffen zur Holzbehandlung (Chromat, Holzschutzmittel). Asbesthaltiges Material darf nur von Fachleuten bearbeitet werden. – Benutzen Sie eine für das Material geeignete Staubab- saugung. – Sorgen Sie für gute Belüftung des Arbeitsplatzes. – Es wird empfohlen, eine Atemschutzmaske mit Filter- klasse P2 zu tragen. Beachten Sie in Ihrem Land gültige Vorschriften für die zu bearbeitenden Materialien. Vermeiden Sie Staubansammlungen am Arbeitsplatz. Stäube können sich leicht entzünden. Werkzeugwechsel Schnellspannbohrfutter (PSB Universal) (siehe Bild C) Drücken Sie die Spindel-Arretiertaste 2 nur bei Still- stand des Elektrowerkzeugs. Durch Drücken der Spindel-Arretiertaste 2 wird die Bohrspin- del arretiert. Dies ermöglicht ein schnelles, bequemes und einfaches Wechseln des Einsatzwerkzeuges im Bohrfutter. Öffnen Sie das Schnellspannbohrfutter 1 durch Drehen in Drehrichtung , bis das Werkzeug eingesetzt werden kann. Setzen Sie das Werkzeug ein. Drehen Sie die Hülse des Schnellspannbohrfutters 1 in Dreh- richtung von Hand kräftig zu, bis kein Überrasten mehr hör- bar ist. Das Bohrfutter wird dadurch automatisch verriegelt. Die Verriegelung löst sich wieder, wenn Sie zum Entfernen des Werkzeuges bei gedrückter Spindelarretiertaste die Hül- se in Gegenrichtung drehen. Schnellspannbohrfutter (PSB Universal

) (siehe Bild D) Bei nicht gedrücktem Ein-/Ausschalter 6 wird die Bohrspindel arretiert. Dies ermöglicht ein schnelles, bequemes und einfa- ches Wechseln des Einsatzwerkzeuges im Bohrfutter. Öffnen Sie das Schnellspannbohrfutter 1 durch Drehen in Drehrichtung , bis das Werkzeug eingesetzt werden kann. Setzen Sie das Werkzeug ein. Drehen Sie die Hülse des Schnellspannbohrfutters 1 in Dreh- richtung von Hand kräftig zu, bis kein Überrasten mehr hör- bar ist. Das Bohrfutter wird dadurch automatisch verriegelt. OBJ_BUCH-2936-001.book Page 9 Monday, December 19, 2016 2:52 PM10 | Deutsch 1 609 92A 2LY | (19.12.16) Bosch Power Tools Die Verriegelung löst sich wieder, wenn Sie zum Entfernen des Werkzeuges die Hülse in Gegenrichtung drehen. Schraubwerkzeuge Bei der Verwendung von Schrauberbits 15 sollten Sie immer einen Universalbithalter 14 benutzen. Verwenden Sie nur zum Schraubenkopf passende Schrauberbits. Zum Schrauben stellen Sie den Umschalter „Bohren/Schlag- bohren“ 3 immer auf das Symbol „Bohren“. Bohrfutter wechseln Ziehen Sie vor allen Arbeiten am Elektrowerkzeug den Netzstecker aus der Steckdose. Bohrfutter demontieren (siehe Bild E) Demontieren Sie den Zusatzgriff 10. Führen Sie einen Stahlstift Ø 4 mm mit ca. 50 mm Länge in die Bohrung am Spindelhals ein, um die Bohrspindel zu arre- tieren. Spannen Sie einen Innensechskantschlüssel 16 mit dem kur- zen Schaft voran in das Schnellspannbohrfutter 1 ein. Legen Sie das Elektrowerkzeug auf eine standfeste Unterlage, z. B. eine Werkbank. Halten Sie das Elektrowerkzeug fest und lösen Sie das Schnellspannbohrfutter 1 durch Drehen des In- nensechskantschlüssels 16 in Drehrichtung . Ein festsit- zendes Schnellspannbohrfutter wird durch einen leichten Schlag auf den langen Schaft des Innensechskantschlüssels 16 gelöst. Entfernen Sie den Innensechskantschlüssel aus dem Schnellspannbohrfutter und schrauben Sie das Schnell- spannbohrfutter vollständig ab. Bohrfutter montieren (siehe Bild F) Die Montage des Schnellspannbohrfutters erfolgt in umge- kehrter Reihenfolge. Entfernen Sie nach erfolgter Montage des Bohrfutters den Stahlstift wieder aus der Bohrung. Das Bohrfutter muss mit einem Anzugsdrehmo- ment von ca. 30–35 Nm festgezogen werden. Betrieb Inbetriebnahme Beachten Sie die Netzspannung! Die Spannung der Stromquelle muss mit den Angaben auf dem Typen- schild des Elektrowerkzeuges übereinstimmen. Mit 230 V gekennzeichnete Elektrowerkzeuge können auch an 220 V betrieben werden. Drehrichtung einstellen (siehe Bild G) Mit dem Drehrichtungsumschalter 4 können Sie die Drehrich- tung des Elektrowerkzeuges ändern. Bei gedrücktem Ein-/Ausschalter 6 ist dies jedoch nicht möglich. Rechtslauf: Zum Bohren und Eindrehen von Schrauben drü- cken Sie den Drehrichtungsumschalter 4 nach links bis zum Anschlag durch. Linkslauf: Zum Lösen bzw. Herausdrehen von Schrauben und Muttern drücken Sie den Drehrichtungsumschalter 4 nach rechts bis zum Anschlag durch. Betriebsart einstellen Bohren und Schrauben Stellen Sie den Umschalter 3 auf das Symbol „Bohren“. Schlagbohren Stellen Sie den Umschalter 3 auf das Symbol „Schlagbohren“. Der Umschalter 3 rastet spürbar ein und kann auch bei laufen- dem Motor betätigt werden. Ein-/Ausschalten Drücken Sie zur Inbetriebnahme des Elektrowerkzeuges den Ein-/Ausschalter 6 und halten Sie ihn gedrückt. Zum Feststellen des gedrückten Ein-/Ausschalters 6 drü- cken Sie die Feststelltaste 5. Um das Elektrowerkzeug auszuschalten, lassen Sie den Ein-/Ausschalter 6 los bzw. wenn er mit der Feststelltaste 5 arretiert ist, drücken Sie den Ein-/Ausschalter 6 kurz und las- sen ihn dann los. Um Energie zu sparen, schalten Sie das Elektrowerkzeug nur ein, wenn Sie es benutzen. Schnellabschaltung (Kickback Control) (PSB Universal
