BRUGSANVISNING PSB Universal+ BOSCH

De sneluitschakeling (Kickback Control) biedt een be- tere controle over het elektrische gereedschap en verhoogt daardoor de veiligheid voor de gebruiker, in vergelijking met elektrische gereedschappen zonder Kickback Control. Wanneer het elektrische gereed- schap plotseling en onvoorspelbaar gaat roteren rond de booras, dan wordt het elektrische gereedschap uit- geschakeld. Als u het gereedschap opnieuw in gebruik wilt nemen laat u de aan/uit-schakelaar los en bedient u deze opnieuw. Als de functie KickBack Control defect is, kan de boor- machine niet meer ingeschakeld worden. Laat het elek- trische gereedschap alleen repareren door gekwalifi- ceerd en vakkundig personeel en alleen met originele vervangingsonderdelen. Toerental of aantal slagen instellen U kunt het toerental of aantal slagen van het ingeschakelde elektrische gereedschap traploos regelen naarmate u de aan/uit-schakelaar 6 indrukt. Lichte druk op de aan/uit-schakelaar 6 heeft een lager toeren- tal of aantal slagen tot gevolg. Met toenemende druk wordt het toerental of het aantal slagen hoger. Toerental of aantal slagen vooraf instellen Met het stelwiel voor het vooraf instellen van het toerental 7 kunt u het benodigde toerental of het aantal slagen, ook ter- wijl de machine loopt, vooraf instellen. Het vereiste toerental of het aantal slagen is afhankelijk van het materiaal en de werkomstandigheden en kan proefonder- vindelijk worden vastgesteld. Tips voor de werkzaamheden Trek altijd voor werkzaamheden aan het elektrische gereedschap de stekker uit het stopcontact. Plaats het elektrische gereedschap alleen uitgescha- keld op de moer of schroef. Draaiende inzetgereed- schappen kunnen uitglijden. Laat na langdurige werkzaamheden met een laag toerental het elektrische gereedschap afkoelen door het ca. 3 minuten met maximumtoerental onbelast te laten lopen. Onderhoud en service Onderhoud en reiniging Trek altijd voor werkzaamheden aan het elektrische gereedschap de stekker uit het stopcontact. Houd het elektrische gereedschap en de ventilatieope- ningen altijd schoon om goed en veilig te werken. Als de aansluitkabel moet worden vervangen, moeten deze werkzaamheden door Bosch of een erkende klantenservice voor Bosch elektrische gereedschappen worden uitgevoerd om veiligheidsrisico’s te voorkomen. Klantenservice en gebruiksadviezen Onze klantenservice beantwoordt uw vragen over reparatie en onderhoud van uw product en over vervangingsonderde- len. Explosietekeningen en informatie over vervangingson- derdelen vindt u ook op: www.bosch-pt.com Het Bosch-team voor gebruiksadviezen helpt u graag bij vra- gen over onze producten en toebehoren. OBJ_BUCH-2936-001.book Page 45 Monday, December 19, 2016 2:52 PM46 | Dansk 1 609 92A 2LY | (19.12.16) Bosch Power Tools Vermeld bij vragen en bestellingen van vervangingsonderde- len altijd het uit tien cijfers bestaande productnummer vol- gens het typeplaatje van het product. Nederland Tel.: (076) 579 54 54 Fax: (076) 579 54 94 E-mail: gereedschappen@nl.bosch.com België Tel.: (02) 588 0589 Fax: (02) 588 0595 E-mail: outillage.gereedschap@be.bosch.com Afvalverwijdering Elektrische gereedschappen, toebehoren en verpakkingen moeten op een voor het milieu verantwoorde wijze worden hergebruikt. Gooi elektrische gereedschappen niet bij het huisvuil. Alleen voor landen van de EU: Volgens de Europese richtlijn 2012/19/EU over elektrische en elektronische oude ap- paraten en de omzetting van de richtlijn in nationaal recht moeten niet meer bruikbare elektrische gereedschappen apart worden ingezameld en op een voor het milieu verant- woorde wijze worden hergebruikt. Wijzigingen voorbehouden. Dansk Sikkerhedsinstrukser Generelle sikkerhedsinstrukser til el-værktøj Læs alle sikkerhedsinstrukser og an- visninger. I tilfælde af manglende over- holdelse af sikkerhedsinstrukserne og anvisningerne er der risiko for elektrisk stød, brand og/eller alvorlige kvæstelser. Opbevar alle sikkerhedsinstrukser og anvisninger til se- nere brug. Det i sikkerhedsinstrukserne benyttede begreb „el-værktøj“ refererer til netdrevet el-værktøj (med netkabel) og akku- drevet el-værktøj (uden netkabel). Sikkerhed på arbejdspladsen Sørg for, at arbejdsområdet er rent og rigtigt belyst. Uorden eller uoplyste arbejdsområder øger faren for uheld. Brug ikke el-værktøjet i eksplosionsfarlige omgivelser, hvor der findes brændbare væsker, gasser eller støv. El-værktøj kan slå gnister, der kan antænde støv eller dam- pe. Sørg for, at andre personer og ikke mindst børn holdes væk fra arbejdsområdet, når maskinen er i brug. Hvis man distraheres, kan man miste kontrollen over maskinen. Elektrisk sikkerhed El-værktøjets stik skal passe til kontakten. Stikket må under ingen omstændigheder ændres. Brug ikke adap- terstik sammen med jordforbundet el-værktøj. Uæn- drede stik, der passer til kontakterne, nedsætter risikoen for elektrisk stød. Undgå kropskontakt med jordforbundne overflader som f.eks. rør, radiatorer, komfurer og køleskabe. Hvis din krop er jordforbundet, øges risikoen for elektrisk stød. Maskinen må ikke udsættes for regn eller fugt. Ind- trængning af vand i et el-værktøj øger risikoen for elektrisk stød. Brug ikke ledningen til formål, den ikke er beregnet til (f.eks. må man aldrig bære el-værktøjet i ledningen, hænge el-værktøjet op i ledningen eller rykke i lednin- gen for at trække stikket ud af kontakten). Beskyt led- ningen mod varme, olie, skarpe kanter eller maskinde- le, der er i bevægelse. Beskadigede eller indviklede ledninger øger risikoen for elektrisk stød. Hvis el-værktøjet benyttes i det fri, må der kun benyt- tes en forlængerledning, der er egnet til udendørs brug. Brug af forlængerledning til udendørs brug nedsæt- ter risikoen for elektrisk stød. Hvis det ikke kan undgås at bruge el-værktøjet i fugtige omgivelser, skal der bruges et HFI-relæ. Brug af et HFI-relæ reducerer risikoen for at få elektrisk stød. Personlig sikkerhed Det er vigtigt at være opmærksom, se, hvad man laver, og bruge el-værktøjet fornuftigt. Brug ikke noget el-værktøj, hvis du er træt, har nydt alkohol eller er på- virket af medikamenter eller euforiserende stoffer. Få sekunders uopmærksomhed ved brug af el-værktøjet kan føre til alvorlige personskader. Brug beskyttelsesudstyr og hav altid beskyttelsesbril- ler på. Brug af sikkerhedsudstyr som f.eks. støvmaske, skridsikkert fodtøj, beskyttelseshjelm eller høreværn af- hængig af maskintype og anvendelse nedsætter risikoen for personskader. Undgå utilsigtet igangsætning. Kontrollér, at el-værktø- jet er slukket, før du tilslutter det til strømtilførslen og/eller akkuen, løfter eller bærer det. Undgå at bære el-værktøjet med fingeren på afbryderen og sørg for, at el-værktøjet ikke er tændt, når det sluttes til nettet, da det- te øger risikoen for personskader. Gør det til en vane altid at fjerne indstillingsværktøj el- ler skruenøgle, før el-værktøjet tændes. Hvis et stykke værktøj eller en nøgle sidder i en roterende maskindel, er der risiko for personskader. Undgå en anormal legemsposition. Sørg for at stå sik- kert, mens der arbejdes, og kom ikke ud af balance. Dermed har du bedre muligheder for at kontrollere el-værk- tøjet, hvis der skulle opstå uventede situationer. Brug egnet arbejdstøj. Undgå løse beklædningsgen- stande eller smykker. Hold hår, tøj og handsker væk fra dele, der bevæger sig. Dele, der er i bevægelse, kan gribe fat i løstsiddende tøj, smykker eller langt hår. ADVARSEL OBJ_BUCH-2936-001.book Page 46 Monday, December 19, 2016 2:52 PMDansk | 47 Bosch Power Tools 1 609 92A 2LY | (19.12.16) Hvis støvudsugnings- og opsamlingsudstyr kan monte- res, er det vigtigt, at dette tilsluttes og benyttes kor- rekt. Brug af en støvopsugning kan reducere støvmæng- den og dermed den fare, der er forbundet støv. Omhyggelig omgang med og brug af el-værktøj Undgå overbelastning af maskinen. Brug altid et el-værktøj, der er beregnet til det stykke arbejde, der skal udføres. Med det passende el-værktøj arbejder man bedst og mest sikkert inden for det angivne effektområde. Brug ikke et el-værktøj, hvis afbryder er defekt. Et el-værktøj, der ikke kan startes og stoppes, er farlig og skal repareres. Træk stikket ud af stikkontakten og/eller fjern akkuen, inden maskinen indstilles, der skiftes tilbehørsdele, el- ler maskinen lægges fra. Disse sikkerhedsforanstaltnin- ger forhindrer utilsigtet start af el-værktøjet. Opbevar ubenyttet el-værktøj uden for børns række- vidde. Lad aldrig personer, der ikke er fortrolige med maskinen eller ikke har gennemlæst disse instrukser, benytte maskinen. El-værktøj er farligt, hvis det benyttes af ukyndige personer. El-værktøjet bør vedligeholdes omhyggeligt. Kontrol- ler, om bevægelige maskindele fungerer korrekt og ik- ke sidder fast, og om delene er brækket eller beskadi- get, således at el-værktøjets funktion påvirkes. Få beskadigede dele repareret, inden maskinen tages i brug. Mange uheld skyldes dårligt vedligeholdte el-værktø- jer. Sørg for, at skæreværktøjer er skarpe og rene. Omhyg- geligt vedligeholdte skæreværktøjer med skarpe skære- kanter sætter sig ikke så hurtigt fast og er nemmere at føre. Brug el-værktøj, tilbehør, indsatsværktøj osv. iht. dis- se instrukser. Tag hensyn til arbejdsforholdene og det arbejde, der skal udføres. Anvendelse af el-værktøjet til formål, som ligger uden for det fastsatte anvendelsesom- råde, kan føre til farlige situationer. Service Sørg for, at el-værktøj kun repareres af kvalificerede fagfolk og at der kun benyttes originale reservedele. Dermed sikres størst mulig maskinsikkerhed. Sikkerhedsinstrukser til boremaskiner Brug høreværn i forbindelse med slagboring. Støjpå- virkning kan føre til tab af hørelse. Brug de ekstra håndgreb, hvis de følger med el-værktø- jet. Tabes kontrollen over el-værktøjet, kan dette føre til kvæstelser. Indsatsværktøjet kan blive meget varmt under arbej- det! Der er fare for forbrændinger ved skift af indsats- værktøjet. Brug sikkerhedshandsker, når du skal fjerne indsatsværktøjet. Løsn altid låsetasten for at forhindre utilsigtet indkob- ling af el-værktøjet. Tryk hertil kort på start-stop-kontak- ten. Hold el-værktøjet i de isolerede gribeflader, når du ud- fører arbejde, hvor indsatsværktøjet kan ramme bøje- de strømledninger eller el-værktøjets eget kabel. Kon- takt med en spændingsførende ledning kan også sætte maskinens metaldele under spænding, hvilket kan føre til elektrisk stød. Anvend egnede søgeinstrumenter til at finde frem til skjulte forsyningsledninger eller kontakt det lokale forsyningsselskab. Kontakt med elektriske ledninger kan føre til brand og elektrisk stød. Beskadigelse af en gasled- ning kan føre til eksplosion. Brud på et vandrør kan føre til materiel skade eller elektrisk stød. Sluk for el-værktøjet med det samme, hvis indsats- værktøjet blokerer. Vær klar, hvis maskinen arbejder med høje reaktionsmomenter, da dette kan føre til til- bageslag. Indsatsværktøjet blokerer, hvis: – el-værktøjet overbelastes eller – det sætter sig fast i det emne, der er ved at blive bear- bejdet. Hold altid maskinen fast med begge hænder og sørg for at stå sikkert under arbejdet. El-værktøjet føres sikkert med to hænder. Sikr emnet. Et emne holdes bedre fast med spændean- ordninger eller skruestik end med hånden. El-værktøjet må først lægges fra, når det står helt stil- le. Indsatsværktøjet kan sætte sig i klemme, hvilket kan medføre, at man taber kontrollen over el-værktøjet. Beskrivelse af produkt og ydelse Læs alle sikkerhedsinstrukser og anvisnin- ger. I tilfælde af manglende overholdelse af sikkerhedsinstrukserne og anvisningerne er der risiko for elektrisk stød, brand og/eller al- vorlige kvæstelser. Beregnet anvendelse El-værktøjet er beregnet til slagboring i tegl, beton og sten samt til boring i træ, metal, keramik og kunststof. Produkter med elektronisk regulering og højre-/venstreløb er også egnet til skruearbejde. Illustrerede komponenter Nummereringen af de illustrerede komponenter refererer til illustrationen af el-værktøjet på illustrationssiden. 1 Hurtigspændende borepatron 2 Spindel-låsetaste (PSB Universal) 3 Omskifter „Boring/slagboring“ 4 Retningsomskifter 5 Låsetast til start-stop-kontakt 6 Start-stop-kontakt 7 Indstillingshjul omdrejningstal 8 Taste til indstilling af dybdeanslag* 9 Vingeskrue til fastgørelse af ekstrahåndtag* 10 Ekstrahåndtag med dybdeanslag* OBJ_BUCH-2936-001.book Page 47 Monday, December 19, 2016 2:52 PM48 | Dansk 1 609 92A 2LY | (19.12.16) Bosch Power Tools 11 Dybdeanslag* 12 Håndgreb (isoleret gribeflade) 13 Ekstrahåndtag (isoleret gribeflade) 14 Universalbitholder* 15 Skruebit* 16 Unbraconøglen ** *Tilbehør, som er illustreret og beskrevet i brugsanvisningen, er ikke indeholdt i leveringen. Det fuldstændige tilbehør findes i vo- res tilbehørsprogram. **almindelig (følger ikke med maskinen) Tekniske data Støj-/vibrationsinformation Støjemissionsværdier bestemt iht. EN 60745-2-1. Slagboremaskine PSB Universal PSB Universal

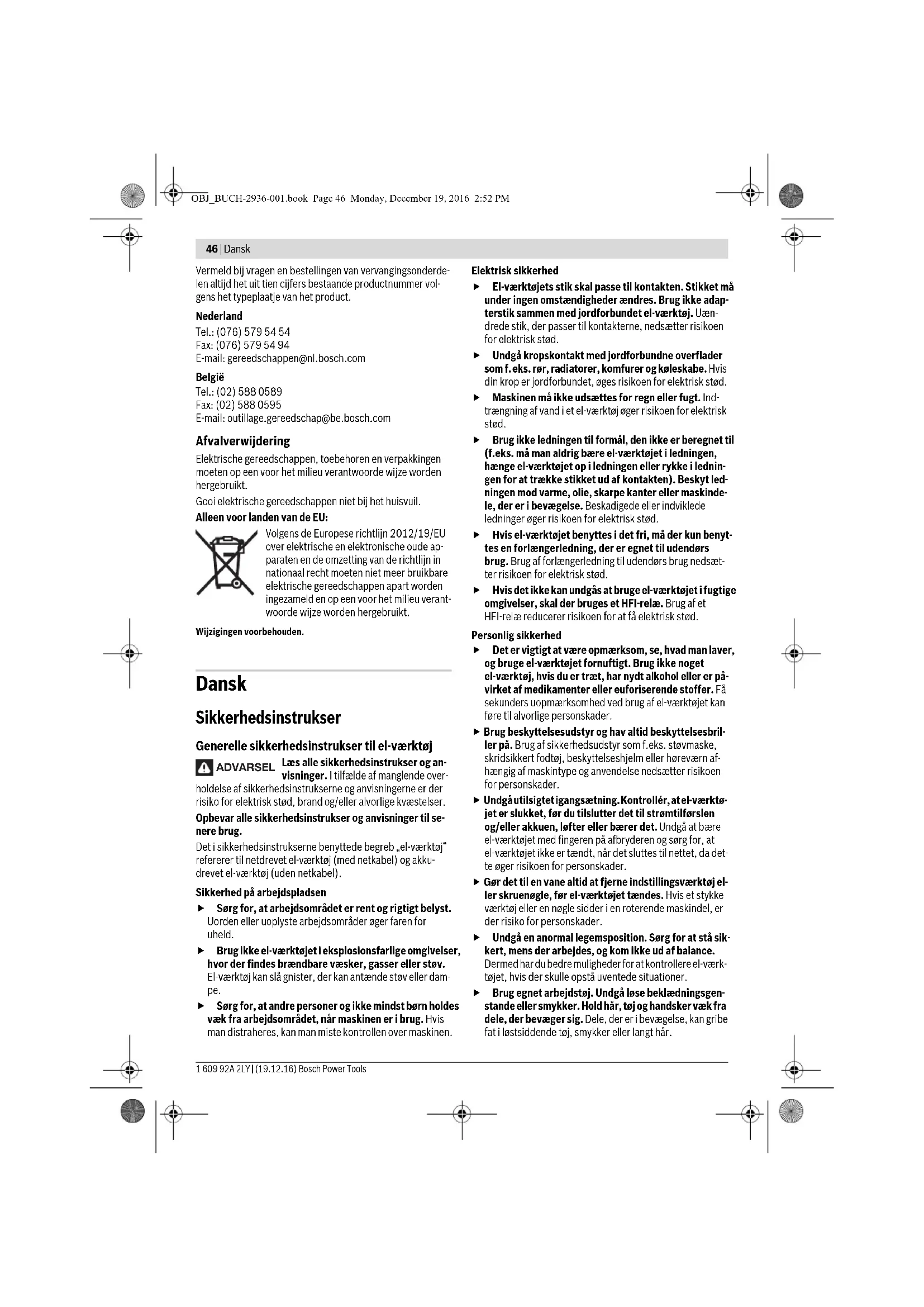

Borepatronens spændeområde mm 2 – 13 2–13 Vægt svarer til EPTA-Procedure 01:2014 kg 1,7 1,7 Beskyttelsesklasse /II /II Angivelserne gælder for en nominel spænding [U] på 230 V. Disse angivelser kan variere ved afvigende spændinger og i landespecifikke udførelser. PSB Universal PSB Universal

Værktøjets A-vurderede lydtrykniveau er typisk Lydtrykniveau Lydeffektniveau Usikkerhed K Brug høreværn! dB(A) dB(A) dB(A)

Samlede vibrationsværdier a

<2,5 1,5 <2,5 1,5 OBJ_BUCH-2936-001.book Page 48 Monday, December 19, 2016 2:52 PMDansk | 49 Bosch Power Tools 1 609 92A 2LY | (19.12.16) Det svingningsniveau, der er angivet i nærværende instruktio- ner, er blevet målt iht. en standardiseret måleproces i EN 60745, og kan bruges til at sammenligne el-værktøjer. Det er også egnet til en foreløbig vurdering af svingningsbelast- ningen. Det angivede svingningsniveau repræsenterer de væsentlige anvendelser af el-værktøjet. Hvis el-værktøjet dog anvendes til andre formål, med forskellige tilbehørsdele, med afvigende indsatsværktøj eller utilstrækkelig vedligeholdelse, kan sving- ningsniveauet afvige. Dette kan føre til en betydelig forøgelse af svingningsbelastningen i hele arbejdstidsrummet. Til en nøjagtig vurdering af svingningsbelastningen bør der også tages højde for de tider, i hvilke værktøjet er slukket eller godt nok kører, men rent faktisk ikke anvendes. Dette kan fø- re til en betydelig reduktion af svingningsbelastningen i hele arbejdstidsrummet. Fastlæg ekstra sikkerhedsforanstaltninger til beskyttelse af brugeren mod svingningers virkning som f.eks.: Vedligehol- delse af el-værktøj og indsatsværktøj, holde hænder varme, organisation af arbejdsforløb. Montering Træk stikket ud af stikkontakten, før der udføres arbej- de på el-værktøjet. Ekstrahåndtag (se Fig. A) Brug kun dit el-værktøj med ekstrahåndtaget 10. Sikr, at vingeskruen 9 er spændt fast, før arbejdet star- tes. Tabes kontrollen over el-værktøjet, kan det føre til kvæstelser. Drej vingeskruen 9 mod uret, og før ekstragrebet 10 over bo- repatronen på el-værktøjets spindelhals. Du kan svinge ekstragrebet 10 for at opnår en sikker og min- dre trættende arbejdsstilling. Sving ekstragrebet 10 til den ønskede position, og drej vinge- skruen 9 med uret for at spænde den igen. Indstil boredybde (se Fig. B) Med dybdeanslaget 11 kan den ønskede boredybde X fast- lægges. Tryk på tasten til dybdeanslagsindstilling 8, og isæt dybde- anslaget i ekstrahåndtaget 10. Den riflede side på dybdeanslaget 11 skal pege nedad. Træk dybdeanslaget så meget ud, at afstanden mellem borets spids og dybdeanslagets spids svarer til den ønskede bore- dybde X. Støvopsugning Støv fra materialer som f.eks. blyholdig maling, nogle træ- sorter, mineraler og metal kan være sundhedsfarlige. Be- røring eller indånding af støv kan føre til allergiske reaktio- ner og/eller åndedrætssygdomme hos brugeren eller personer, der opholder sig i nærheden af arbejdspladsen. Bestemt støv som f.eks. ege- eller bøgestøv gælder som kræftfremkaldende, især i forbindelse med ekstra stoffer til træbehandling (chromat, træbeskyttelsesmiddel). As- bestholdigt materiale må kun bearbejdes af fagfolk. – Brug en støvopsugning, der egner sig til materialet. – Sørg for god udluftning af arbejdspladsen. – Det anbefales at bære åndeværn med filterklasse P2. Overhold forskrifterne, der gælder i dit land vedr. de mate- rialer, der skal bearbejdes. Undgå at der samler sig støv på arbejdspladsen. Støv kan let antænde sig selv. Værktøjsskift Hurtigspændende borepatron (PSB Universal) (se Fig. C) Tryk kun på spindellåsetasten 2, når el-værktøjet står stille. Borespindlen fastlåses ved at trykke på spindel-låsetasten 2. Dette gør det muligt at udskifte indsatsværktøjet i borepatro- nen på en hurtig, behagelig og enkelt måde. Åbn hurtigspændeborepatronen 1 ved at dreje den i drejeret- ning , til værktøjet kan sættes i. Sæt værktøjet i. Drej kappen på hurtigspændeborepatronen 1 kraftigt i dreje- retning med hånden, til der ikke mere høres noget klik. Bo- repatronen låses derved automatisk. Låsen løsnes igen, hvis du trykker spindellåseknappen ind og drejer muffen med uret, når du fjerner værktøjet. Hurtigspændende borepatron (PSB Universal

(se Fig.D) Borespindlen er fastlåst, hvis start-stop-kontakten 6 ikke er trykket ned. Dette gør det muligt at udskifte indsatsværktøjet i borepatronen på en hurtig, behagelig og enkelt måde. Åbn hurtigspændeborepatronen 1 ved at dreje den i drejeret- ning , til værktøjet kan sættes i. Sæt værktøjet i. Drej kappen på hurtigspændeborepatronen 1 kraftigt i dreje- retning med hånden, til der ikke mere høres noget klik. Bo- repatronen låses derved automatisk. Låsen løsnes igen, hvis kappen drejes i modsat retning, når værktøjet skal fjernes. Skrueværktøj Skruebits 15 skal altid bruges sammen med en universalbit- holder 14. Brug kun passende skruebits til skruehovedet. Til skruearbejde stilles omskifteren „Boring/slagboring“ 3 al- tid på symbolet „Boring“. Skift borepatron Træk stikket ud af stikkontakten, før der udføres arbej- de på el-værktøjet. Borepatron demonteres (se Fig. E) Afmonter ekstrahåndtaget 10. Før en stålstift Ø 4 mm med en længde på ca. 50 mm ind i bo- ringen på spindelhalsen for at fastlåse borespindlen. OBJ_BUCH-2936-001.book Page 49 Monday, December 19, 2016 2:52 PM50 | Dansk 1 609 92A 2LY | (19.12.16) Bosch Power Tools Spænd en sekskantnøgle 16 med et kort skaft foran ind i den selvspændende borepatron 1. Placér el-værktøjet på et standfast underlag f.eks. en værk- tøjsbænk. Hold el-værktøjet fast og løsne hurtigspændebore- patronen 1 ved at dreje unbraconøglen 16 i drejeretning . En fastsiddende hurtigspændeborepatron løsnes med et slag slag på det lange skaft på unbraconøglen 16. Fjern unbraco- nøglen fra hurtigspændeborepatronen og skru hurtigspænde- borepatronen helt af. Borepatron monteres (se Fig. F) Den selvspændende borepatron monteres i omvendt række- følge. Fjern stålstiften fra boringen, når borepatronen er monteret. Borepatronen skal spændes med et tilspændings- moment på ca. 30–35 Nm. Brug Ibrugtagning Kontrollér netspændingen! Strømkildens spænding skal stemme overens med angivelserne på el-værktø- jets typeskilt. El-værktøj til 230 V kan også tilsluttes 220 V. Indstil drejeretning (se Fig. G) Med retningsomskifteren 4 kan du ændre el-værktøjets dreje- retning. Ved nedtrykket start-stop-kontakt 6 er dette ikke mu- ligt. Højreløb: Til boring og iskruning af skruer trykkes retnings- omskifteren 4 helt mod venstre. Venstreløb: Til løsning og uddrejning af skruer og møtrikker trykkes retningsomskifteren 4 helt mod højre. Indstil funktion Boring og skruearbejde Stil omskifteren 3 på symbolet „Boring“. Slagboring Stil omskifteren 3 på symbolet „Slagboring“. Omskifteren 3 falder mærkbart i hak og kan også aktiveres, mens motoren går. Tænd/sluk Til ibrugtagning af el-værktøjet tryk på start-stop-kontakten 6 og hold den nede. Til fastlåsning af den nedtrykkede start-stop-kontakt 6 tryk- kes på låsetasten 5. El-værktøjet slukkes ved at slippe start-stop-kontakten 6 er den låst med låsetasten 5 trykkes kort på start-stop-kontak- ten 6 hvorefter den slippes. For at spare på energien bør du kun tænde for el-værktøjet, når du bruger det. Hurtig frakobling (Kickback Control) (PSB Universal
