ΕΓΧΕΙΡΊΔΙΟ ΧΡΉΣΗΣ PSB Universal+ BOSCH

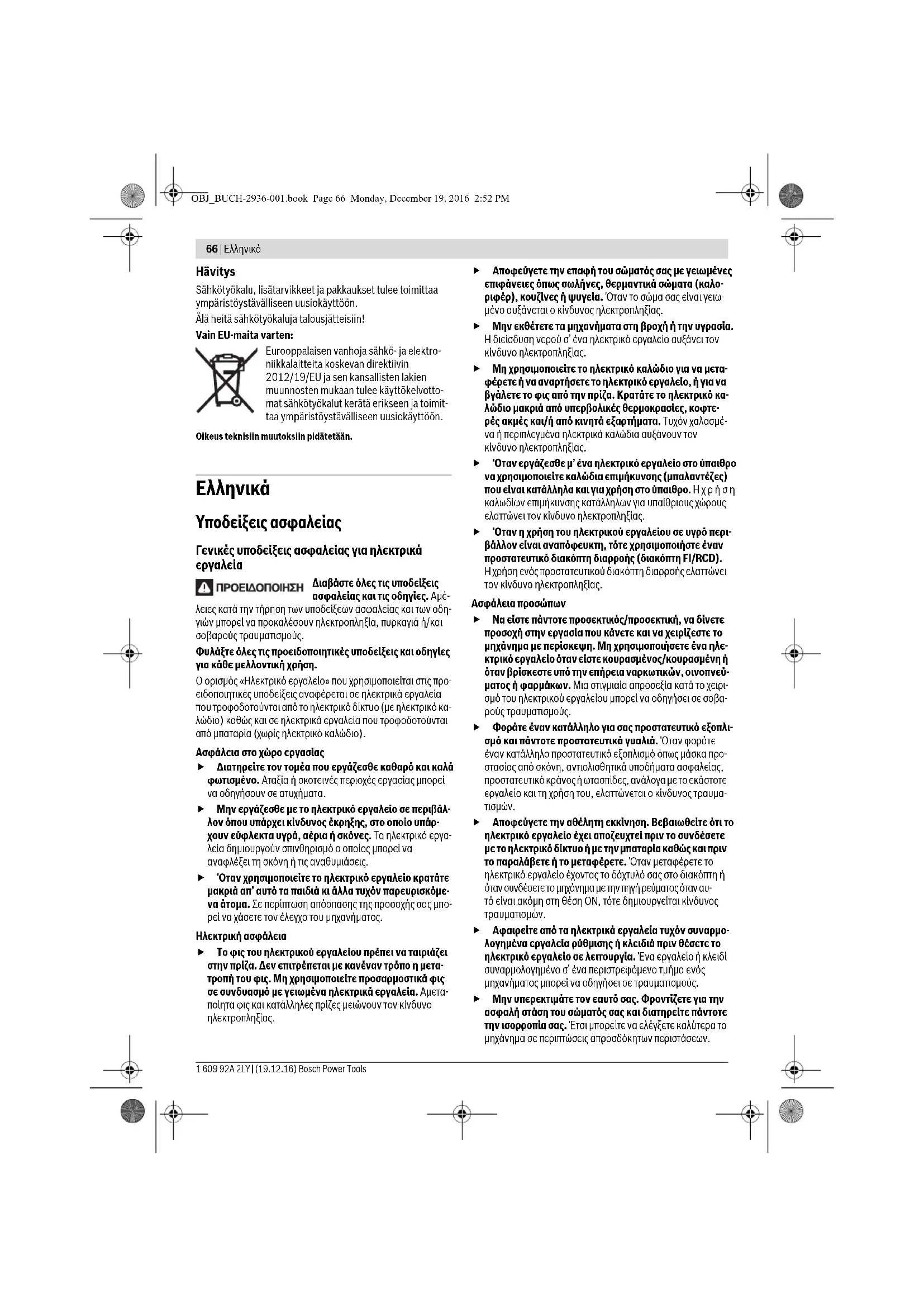

Υποδείξεις ασφαλείας Γενικές υποδείξεις ασφαλείας για ηλεκτρικά

Διαβάστε όλες τις υποδείξεις ασφαλείας και τις οδηγίες. Αμέ- λειες κατά την τήρηση των υποδείξεων ασφαλείας και των οδη- γιών μπορεί να προκαλέσουν ηλεκτροπληξία, πυρκαγιά ή/και σοβαρούς τραυματισμούς. Φυλάξτε όλες τις προειδοποιητικές υποδείξεις και οδηγίες για κάθε μελλοντική χρήση. Ο ορισμός «Ηλεκτρικό εργαλείο» που χρησιμοποιείται στις προ- ειδοποιητικές υποδείξεις αναφέρεται σε ηλεκτρικά εργαλεία που τροφοδοτούνται από το ηλεκτρικό δίκτυο (με ηλεκτρικό κα- λώδιο) καθώς και σε ηλεκτρικά εργαλεία που τροφοδοτούνται από μπαταρία (χωρίς ηλεκτρικό καλώδιο). Ασφάλεια στο χώρο εργασίας Διατηρείτε τον τομέα που εργάζεσθε καθαρό και καλά φωτισμένο. Αταξία ή σκοτεινές περιοχές εργασίας μπορεί να οδηγήσουν σε ατυχήματα. Μην εργάζεσθε με το ηλεκτρικό εργαλείο σε περιβάλ- λον όπου υπάρχει κίνδυνος έκρηξης, στο οποίο υπάρ- χουν εύφλεκτα υγρά, αέρια ή σκόνες. Τα ηλεκτρικά εργα- λεία δημιουργούν σπινθηρισμό ο οποίος μπορεί να αναφλέξει τη σκόνη ή τις αναθυμιάσεις. Όταν χρησιμοποιείτε το ηλεκτρικό εργαλείο κρατάτε μακριά απ’ αυτό τα παιδιά κι άλλα τυχόν παρευρισκόμε- να άτομα. Σε περίπτωση απόσπασης της προσοχής σας μπο- ρεί να χάσετε τον έλεγχο του μηχανήματος. Ηλεκτρική ασφάλεια Το φις του ηλεκτρικού εργαλείου πρέπει να ταιριάζει στην πρίζα. Δεν επιτρέπεται με κανέναν τρόπο η μετα- τροπή του φις. Μη χρησιμοποιείτε προσαρμοστικά φις σε συνδυασμό με γειωμένα ηλεκτρικά εργαλεία. Αμετα- ποίητα φις και κατάλληλες πρίζες μειώνουν τον κίνδυνο ηλεκτροπληξίας. Αποφεύγετε την επαφή του σώματός σας με γειωμένες επιφάνειες όπως σωλήνες, θερμαντικά σώματα (καλο- ριφέρ), κουζίνες ή ψυγεία. Όταν το σώμα σας είναι γειω- μένο αυξάνεται ο κίνδυνος ηλεκτροπληξίας. Μην εκθέτετε τα μηχανήματα στη βροχή ή την υγρασία. Η διείσδυση νερού σ’ ένα ηλεκτρικό εργαλείο αυξάνει τον κίνδυνο ηλεκτροπληξίας. Μη χρησιμοποιείτε το ηλεκτρικό καλώδιο για να μετα- φέρετε ή να αναρτήσετε το ηλεκτρικό εργαλείο, ή για να βγάλετε το φις από την πρίζα. Κρατάτε το ηλεκτρικό κα- λώδιο μακριά από υπερβολικές θερμοκρασίες, κοφτε- ρές ακμές και/ή από κινητά εξαρτήματα. Τυχόν χαλασμέ- να ή περιπλεγμένα ηλεκτρικά καλώδια αυξάνουν τον κίνδυνο ηλεκτροπληξίας. Όταν εργάζεσθε μ’ ένα ηλεκτρικό εργαλείο στο ύπαιθρο να χρησιμοποιείτε καλώδια επιμήκυνσης (μπαλαντέζες) που είναι κατάλληλα και για χρήση στο ύπαιθρο. Ηχρήση καλωδίων επιμήκυνσης κατάλληλων για υπαίθριους χώρους ελαττώνει τον κίνδυνο ηλεκτροπληξίας. Όταν η χρήση του ηλεκτρικού εργαλείου σε υγρό περι- βάλλον είναι αναπόφευκτη, τότε χρησιμοποιήστε έναν προστατευτικό διακόπτη διαρροής (διακόπτη FI/RCD). Η χρήση ενός προστατευτικού διακόπτη διαρροής ελαττώνει τον κίνδυνο ηλεκτροπληξίας. Ασφάλεια προσώπων Να είστε πάντοτε προσεκτικός/προσεκτική, να δίνετε προσοχή στην εργασία που κάνετε και να χειρίζεστε το μηχάνημα με περίσκεψη. Μη χρησιμοποιήσετε ένα ηλε- κτρικό εργαλείο όταν είστε κουρασμένος/κουρασμένη ή όταν βρίσκεστε υπό την επήρεια ναρκωτικών, οινοπνεύ- ματος ή φαρμάκων. Μια στιγμιαία απροσεξία κατά το χειρι- σμό του ηλεκτρικού εργαλείου μπορεί να οδηγήσει σε σοβα- ρούς τραυματισμούς. Φοράτε έναν κατάλληλο για σας προστατευτικό εξοπλι- σμό και πάντοτε προστατευτικά γυαλιά. Όταν φοράτε έναν κατάλληλο προστατευτικό εξοπλισμό όπως μάσκα προ- στασίας από σκόνη, αντιολισθητικά υποδήματα ασφαλείας, προστατευτικό κράνος ή ωτασπίδες, ανάλογα με το εκάστοτε εργαλείο και τη χρήση του, ελαττώνεται ο κίνδυνος τραυμα-

Αποφεύγετε την αθέλητη εκκίνηση. Βεβαιωθείτε ότι το ηλεκτρικό εργαλείο έχει αποζευχτεί πριν το συνδέσετε με το ηλεκτρικό δίκτυο ή με την μπαταρία καθώς και πριν το παραλάβετε ή το μεταφέρετε. Όταν μεταφέρετε το ηλεκτρικό εργαλείο έχοντας το δάχτυλό σας στο διακόπτη ή όταν συνδέσετε το μηχάνημα με την πηγή ρεύματος όταν αυ- τό είναι ακόμη στη θέση ΟΝ, τότε δημιουργείται κίνδυνος τραυματισμών. Αφαιρείτε από τα ηλεκτρικά εργαλεία τυχόν συναρμο- λογημένα εργαλεία ρύθμισης ή κλειδιά πριν θέσετε το ηλεκτρικό εργαλείο σε λειτουργία. Ένα εργαλείο ή κλειδί συναρμολογημένο σ’ ένα περιστρεφόμενο τμήμα ενός μηχανήματος μπορεί να οδηγήσει σε τραυματισμούς. Μην υπερεκτιμάτε τον εαυτό σας. Φροντίζετε για την ασφαλή στάση του σώματός σας και διατηρείτε πάντοτε την ισορροπία σας. Έτσι μπορείτε να ελέγξετε καλύτερα το μηχάνημα σε περιπτώσεις απροσδόκητων περιστάσεων. OBJ_BUCH-2936-001.book Page 66 Monday, December 19, 2016 2:52 PMΕλληνικά | 67 Bosch Power Tools 1 609 92A 2LY | (19.12.16) Φοράτε κατάλληλα ενδύματα. Μη φοράτε φαρδιά ρού- χα ή κοσμήματα. Κρατάτε τα μαλλιά σας, τα ρούχα σας και τα γάντια σας μακριά από κινούμενα εξαρτήματα. Χα- λαρή ενδυμασία, κοσμήματα ή μακριά μαλλιά μπορεί να εμπλακούν στα κινούμενα εξαρτήματα. Όταν υπάρχει η δυνατότητα συναρμολόγησης διατάξε- ων αναρρόφησης ή συλλογής σκόνης, βεβαιωθείτε ότι αυτές είναι συνδεμένες με το μηχάνημα καθώς και ότι χρησιμοποιούνται σωστά. Η χρήση μιας αναρρόφησης σκόνης μπορεί να ελαττώσει τον κίνδυνο που προκαλείται από τη σκόνη. Επιμελής χειρισμός και χρήση ηλεκτρικών εργαλείων Μην υπερφορτώνετε το μηχάνημα. Χρησιμοποιείτε για την εκάστοτε εργασία το ηλεκτρικό εργαλείο που προορίζεται γι’ αυτήν. Με το κατάλληλο ηλεκτρικό εργα- λείο εργάζεστε καλύτερα και ασφαλέστερα στην αναφερό- μενη περιοχή ισχύος. Μη χρησιμοποιήσετε ποτέ ένα μηχάνημα που έχει χαλα- σμένο διακόπτη. Ένα ηλεκτρικό εργαλείο που δεν μπορείτε πλέον να το θέσετε σε λειτουργία και/ή εκτός λειτουργίας εί- ναι επικίνδυνο και πρέπει να επισκευαστεί. Βγάλτε το φις από την πρίζα και/ή αφαιρέστε την μπατα- ρία πριν διεξάγετε στο μηχάνημα μια οποιαδήποτε εργα- σία ρύθμισης, πριν αλλάξετε ένα εξάρτημα ή όταν πρό- κειται να διαφυλάξετε/να αποθηκεύσετε το μηχάνημα. Αυτά τα προληπτικά μέτρα ασφαλείας μειώνουν τον κίνδυνο από τυχόν αθέλητη εκκίνηση του ηλεκτρικού εργαλείου. Διαφυλάγετε τα ηλεκτρικά εργαλεία που δε χρησιμοποι- είτε μακριά από παιδιά. Μην επιτρέψετε τη χρήση του μηχανήματος σε άτομα που δεν είναι εξοικειωμένα μ’ αυτό ή δεν έχουν διαβάσει τις παρούσες οδηγίες. Τα ηλε- κτρικά εργαλεία είναι επικίνδυνα όταν χρησιμοποιούνται από άπειρα πρόσωπα. Να περιποιείστε προσεκτικά το ηλεκτρικό εργαλείο. Ελέγχετε, αν τα κινούμενα εξαρτήματα λειτουργούν άψογα, χωρίς να μπλοκάρουν, ή μήπως έχουν σπάσει ή φθαρεί τυχόν εξαρτήματα τα οποία επηρεάζουν τον τρό- πο λειτουργίας του ηλεκτρικού εργαλείου. Δώστε αυτά τα χαλασμένα εξαρτήματα για επισκευή πριν τα ξανα- χρησιμοποιήσετε. Η κακή συντήρηση των ηλεκτρικών ερ- γαλείων αποτελεί αιτία πολλών ατυχημάτων. Διατηρείτε τα εργαλεία κοπής κοφτερά και καθαρά. Προσεκτικά συντηρημένα κοπτικά εργαλεία σφηνώνουν δυσκολότερα και οδηγούνται ευκολότερα. Χρησιμοποιείτε τα ηλεκτρικά εργαλεία, εξαρτήματα, πα- ρελκόμενα εργαλεία κτλ. σύμφωνα με τις παρούσες οδηγίες. Λαμβάνετε επίσης υπόψη σας τις εκάστοτε συν- θήκες και την υπό εκτέλεση εργασία. Η χρησιμοποίηση των ηλεκτρικών εργαλείων για εργασίες που δεν προβλέπο- νται γι’ αυτά μπορεί να δημιουργήσει επικίνδυνες καταστά-

Service Δώστε το ηλεκτρικό εργαλείο σας για επισκευή από άρι- στα εκπαιδευμένο προσωπικό και με γνήσια ανταλλακτι- κά. Έτσι εξασφαλίζετε τη διατήρηση της ασφάλειας του μη-

Υποδείξεις εργασίας για δράπανα Να φοράτε ωτασπίδες όταν τρυπάτε με κρούση. Η επί- δραση του θορύβου μπορεί να προκαλέσει απώλεια της ακο-

Να χρησιμοποιείτε τις πρόσθετες λαβές που ενδεχομέ- νως συνοδεύουν το μηχάνημα. Η απώλεια του ελέγχου μπορεί να οδηγήσει σε τραυματισμούς. Τα εξαρτήματα μπορεί κατά την εργασία να θερμανθούν πάρα πολύ! Υπάρχει κίνδυνος εγκαύματος κατά την αλ- λαγή του εξαρτήματος. Για την αφαίρεση του εξαρτήματος χρησιμοποιείτε γάντια προστασίας. Για την αποφυγή μιας αθέλητης ενεργοποίησης του ηλε- κτρικού εργαλείου, λύνετε πάντοτε το πλήκτρο ακινητο- ποίησης. Πατήστε σύντομα γι’ αυτό το διακόπτη On/Off. Κρατάτε το ηλεκτρικό εργαλείο μόνο από τις μονωμένες επιφάνειες λαβής, όταν εκτελείτε εργασίες, στις οποίες το εξάρτημα μπορεί να έρθει σε επαφή με μη ορατούς ηλεκτροφόρους αγωγούς ή με το δικό του ηλεκτρικό κα- λώδιο. H επαφή με έναν ηλεκτροφόρο αγωγό μπορεί να θέ- σει τα μεταλλικά μέρη του ηλεκτρικού εργαλείου επίσης υπό τάση και να προκαλέσει μια ηλεκτροπληξία. Χρησιμοποιείτε κατάλληλες ανιχνευτικές συσκευές για να εντοπίσετε τυχόν μη ορατές τροφοδοτικές γραμμές ή να συμβουλεύεστε την τοπική εταιρία παροχής ενέργει- ας. Η επαφή με ηλεκτρικές γραμμές μπορεί να οδηγήσει σε πυρκαγιά και ηλεκτροπληξία. Η πρόκληση ζημιάς σ’ έναν αγωγό φωταερίου (γκαζιού) μπορεί να οδηγήσει σε έκρηξη. Το τρύπημα ενός σωλήνα νερού προκαλεί ζημιά σε πράγματα ή/και μπορεί να οδηγήσει σε ηλεκτροπληξία. Διακόψτε αμέσως τη λειτουργία του ηλεκτρικού εργα- λείου όταν μπλοκάρει το εργαλείο. Να υπολογίζετε πά- ντοτε με υψηλές αντιδραστικές ροπές που μπορεί να προκαλέσουν κλότσημα. Το εργαλείο μπλοκάρει όταν: – το ηλεκτρικό εργαλείο φορτωθεί υπερβολικά ή – το εργαλείο λοξεύσει μέσα στο υπό κατεργασία τεμάχιο. Όταν εργάζεσθε να κρατάτε το ηλεκτρικό εργαλείο κα- λά και με τα δυο σας χέρια και να φροντίζετε για την ασφαλή θέση του σώματός σας. Το ηλεκτρικό εργαλείο οδηγείται ασφαλέστερα όταν το κρατάτε και με τα δυο σας

Ασφαλίζετε το υπό κατεργασία τεμάχιο. Ένα υπό κατερ- γασία τεμάχιο συγκρατιέται ασφαλέστερα με μια διάταξη σύ- σφιγξης ή με μια μέγγενη παρά με το χέρι σας. Πριν αποθέσετε το ηλεκτρικό εργαλείο περιμένετε πρώ- τα να σταματήσει εντελώς να κινείται. Το τοποθετημένο εξάρτημα μπορεί να σφηνώσει και να οδηγήσει στην απώ- λεια του ελέγχου του ηλεκτρικού εργαλείου. Περιγραφή του προϊόντος και της

Διαβάστε όλες τις υποδείξεις ασφαλείας και τις οδηγίες. Αμέλειες κατά την τήρηση των υποδείξεων ασφαλείας και των οδηγιών μπορεί να προκαλέσουν ηλεκτροπληξία, πυρκαγιά ή/και σοβαρούς τραυματισμούς. OBJ_BUCH-2936-001.book Page 67 Monday, December 19, 2016 2:52 PM68 | Ελληνικά 1 609 92A 2LY | (19.12.16) Bosch Power Tools Χρήση σύμφωνα με τον προορισμό Το ηλεκτρικό εργαλείο προορίζεται για τρύπημα με κρούση σε τούβλα, μπετόν και πετρώματα καθώς και για τρύπημα σε ξύλα, μέταλλα και πλαστικά και κεραμικά υλικά. Εργαλεία με ηλεκτρο- νική ρύθμιση και δεξιό-αριστερόστροφη κίνηση είναι επίσης κα- τάλληλα για βίδωμα και για άνοιγμα σπειρωμάτων. Απεικονιζόμενα στοιχεία Η απαρίθμηση των απεικονιζόμενων στοιχείων αναφέρεται στην απεικόνιση του ηλεκτρικού εργαλείου στη σελίδα γραφικών. 1 Ταχυτσόκ 2 Πλήκτρο μανδάλωσης άξονα (PSB Universal) 3 Μεταγωγέας «Τρύπημα/Τρύπημα με κρούση» 4 Διακόπτης αλλαγής φοράς περιστροφής 5 Πλήκτρο ακινητοποίησης διακόπτη ON/OFF 6 Διακόπτης ON/OFF 7 Τροχίσκος Προεπιλογή αριθμού στροφών 8 Πλήκτρο για ρύθμιση οδηγού βάθους* 9 Βίδα τύπου πεταλούδας για τη στερέωση της πρόσθετης

10 Πρόσθετη λαβή με οδηγό βάθους * 11 Οδηγός βάθους* 12 Λαβή (μονωμένη επιφάνεια πιασίματος) 13 Πρόσθετη λαβή (μονωμένη επιφάνεια πιασίματος) 14 Φορέας γενικής χρήσης* 15 Μύτη βιδώματος (bit)* 16 Κλειδί εσωτερικού εξαγώνου ** *Εξαρτήματα που απεικονίζονται ή περιγράφονται δεν περιέχονται στη στάνταρ συσκευασία. Για τον πλήρη κατάλογο εξαρτημάτων κοί- τα το πρόγραμμα εξαρτημάτων. **από το εμπόριο (δεν περιέχεται στη συσκευασία) Τεχνικά χαρακτηριστικά Πληροφορίες για θόρυβο και δονήσεις Τιμές εκπομπής θορύβου, υπολογισμένες κατά EN 60745-2-1. Κρουστικό δράπανο PSB Universal PSB Universal

Αριθμός ευρετηρίου 3 603 A31 0.. 3 603 A31 1.. Ονομαστική ισχύς W 701 800 μέγιστη ισχύς W 530 560 Αριθμός στροφών χωρίς φορτίο min

50 – 3000 50 – 3100 Ονομαστικός αριθμός στροφών min

50 – 3000 50 – 3100 Αριθμός κρούσεων min

Ονομαστική ροπή στρέψης Nm 1,65 1,45 Ροπή στρέψης κλειδώματος σύμφωνα με το πρότυπο EN 60745 Nm 17 19 Προεπιλογή αριθμού στροφών

Ηλεκτρονική σταθεροποίηση

Δεξιόστροφη/Αριστερόστροφη κίνηση

Ταχεία διακοπή λειτουργίας (Kickback Control)

Τελείως αυτόματη μανδάλωση άξονα (Auto-Lock)

Διάμετρος λαιμού άξονα mm 43 43 μέγιστη διάμετρος τρυπήματος

Περιοχή σύσφιγξης τσοκ mm 2 – 13 2–13 Βάρος σύμφωνα με EPTA-Procedure 01:2014 kg 1,7 1,7 Κατηγορία μόνωσης /II /II Τα στοιχεία ισχύουν για ονομαστικές τάσεις [U] 230 V. Υπό διαφορετικές τάσεις και σε εκδόσεις ειδικές για τις διάφορες χώρες τα στοιχεία αυτά μπορεί να

Η χαρακτηριστική στάθμη θορύβου του μηχανήματος εξακριβώθηκε σύμφωνα με την καμπύλη Α και ανέρχεται σε Στάθμη ακουστικής πίεσης Στάθμη ακουστικής ισχύος Ανασφάλεια K Φοράτε ωτασπίδες! dB(A) dB(A) dB(A)

OBJ_BUCH-2936-001.book Page 68 Monday, December 19, 2016 2:52 PMΕλληνικά | 69 Bosch Power Tools 1 609 92A 2LY | (19.12.16) Η στάθμη κραδασμών που αναφέρεται σ’ αυτές τις οδηγίες έχει μετρηθεί σύμφωνα με μια διαδικασία μέτρησης τυποποιημένη στο πρότυπο EN 60745 και μπορεί να χρησιμοποιηθεί για τη σύ- γκριση διαφόρων ηλεκτρικών εργαλείων. Είναι επίσης κατάλλη- λη για έναν προσωρινό υπολογισμό της επιβάρυνσης από τους κραδασμούς. Η στάθμη κραδασμών που αναφέρεται αντιπροσωπεύει τις βα- σικές χρήσεις του ηλεκτρικού εργαλείου. Σε περίπτωση όμως που το ηλεκτρικό εργαλείο χρησιμοποιηθεί για άλλες εφαρμο- γές, με διαφορετικά ή αποκλίνοντα εξαρτήματα ή χωρίς επαρκή συντήρηση, τότε η στάθμη κραδασμών μπορεί να αποκλίνει και αυτή. Αυτό μπορεί να αυξήσει σημαντικά την επιβάρυνση από τους κραδασμούς κατά τη συνολική διάρκεια ολόκληρου του χρονικού διαστήματος που εργάζεσθε. Για την ακριβή εκτίμηση της επιβάρυνσης από τους κραδασμούς θα πρέπει να λαμβάνονται επίσης υπόψη και οι χρόνοι κατά τη διάρκεια των οποίων το εργαλείο βρίσκεται εκτός λειτουργίας ή λειτουργεί, χωρίς όμως στην πραγματικότητα να χρησιμοποιεί- ται. Αυτό μπορεί να μειώσει σημαντικά την επιβάρυνση από τους κραδασμούς κατά τη διάρκεια ολόκληρου του χρονικού διαστήματος που εργάζεσθε. Γι’ αυτό, πριν αρχίσει η δράση των κραδασμών, πρέπει να καθο- ρίζετε συμπληρωματικά μέτρα ασφαλείας για την προστασία του χειριστή όπως: Συντήρηση του ηλεκτρικού εργαλείου και των εξαρτημάτων που χρησιμοποιείτε, διατήρηση ζεστών των χεριών, οργάνωση της εκτέλεσης των διάφορων εργασιών. Συναρμολόγηση Βγάζετε το φις από την πρίζα πριν από οποιαδήποτε ερ- γασία στο ηλεκτρικό εργαλείο. Πρόσθετη λαβή (βλέπεεικόνα A) Χρησιμοποιείτε το ηλεκτρικό εργαλείο σας μόνο με την πρόσθετη λαβή 10. Πριν από οποιαδήποτε εργασία να βεβαιώνεστε ότι είναι σφιγμένη η βίδα με μοχλό 9. Η απώλεια του ελέγχου μπο- ρεί να οδηγήσει σε τραυματισμούς. Λύστε τη βίδα τύπου πεταλούδας 9 ενάντια στη φορά των δει- κτών του ρολογιού και περάστε την πρόσθετη λαβή 10 πέρα από το τσοκ πάνω στο λαιμό του άξονα του ηλεκτρικού εργαλεί-

Μπορείτε να στρέψετε την πρόσθετη λαβή 10, για να πετύχετε μια ασφαλή και ξεκούραστη στάση εργασίας. Στρέψτε την πρόσθετη λαβή 10 στην επιθυμητή θέση και σφίξ- τε ξανά τη βίδα τύπου πεταλούδας 9 προς τη φορά των δεικτών του ρολογιού. Ρύθμιση βάθους τρυπήματος (βλέπε εικόνα B) Με τον οδηγό βάθους 11 μπορείτε να ρυθμίσετε το επιθυμητό βάθος τρυπήματος X. Πατήστε το πλήκτρο για τη ρύθμιση του οδηγού βάθους 8 και τοποθετήστε τον οδηγό βάθους στην πρόσθετη λαβή 10. Οι αυλακώσεις στον οδηγό βάθους 11 πρέπει να δείχνουν προς

Τραβήξτε τον οδηγό βάθους προς τα έξω, μέχρι η απόσταση ανάμεσα στην αιχμή του τρυπανιού και την αιχμή του οδηγού βάθους να ανταποκρίνεται στο επιθυμητό βάθος τρυπήματος X. Αναρρόφηση σκόνης Η σκόνη από ορισμένα υλικά. π.χ. από μολυβδούχες μπογι- ές, από μερικά είδη ξύλου, από ορυκτά υλικά και από μέταλ- λα μπορεί να είναι ανθυγιεινή. Η επαφή με τη σκόνη ή/και η εισπνοή της μπορεί να προκαλέσει αλλεργικές αντιδράσεις ή/και ασθένειες των αναπνευστικών οδών του χρήστη ή τυ- χόν παρευρισκομένων ατόμων. Ορισμένα είδη σκόνης, π.χ. σκόνη από ξύλο βελανιδιάς ή οξιάς θεωρούνται σαν καρκινογόνα, ιδιαίτερα σε συνδυα- σμό με διάφορα συμπληρωματικά υλικά που χρησιμοποιού- νται στην κατεργασία ξύλων (ενώσεις χρωμίου, ξυλοπροστα- τευτικά μέσα). Η κατεργασία αμιαντούχων υλικών επιτρέπεται μόνο σε ειδικά εκπαιδευμένα άτομα. – Να χρησιμοποιείτε την κατάλληλη για το εκάστοτε υλικό αναρρόφηση σκόνης. – Να φροντίζετε για τον καλό αερισμό του χώρου εργασίας. – Σας συμβουλεύουμε να φοράτε μάσκες αναπνευστικής προστασίας με φίλτρο κατηγορίας P2. Να τηρείτε τις διατάξεις που ισχύουν στη χώρα σας για τα δι- άφορα υπό κατεργασία υλικά. Να αποφεύγετε τη δημιουργία συσσώρευσης σκόνης στο χώρο που εργάζεστε. Οι σκόνες αναφλέγονται εύκολα. Οι συνολικές τιμές κραδασμών a

(άθροισμα ανυσμάτων τριών κατευθύνσεων) και ανασφάλεια Κ εξακριβωθήκαν σύμφωνα με το πρότυπο EN 60745-2-1: Τρύπημα σε μέταλλο:

10,0 2,5 8,0 2,0 Τρύπημα με κρούση σε μπετόν:

OBJ_BUCH-2936-001.book Page 69 Monday, December 19, 2016 2:52 PM70 | Ελληνικά 1 609 92A 2LY | (19.12.16) Bosch Power Tools Αντικατάσταση εργαλείου Ταχυτσόκ (PSB Universal) (βλέπε εικόνα C) Να πατάτε το πλήκτρο μανδάλωσης άξονα 2 μόνο όταν το ηλεκτρικό εργαλείο είναι ακινητοποιημένο. Με πάτημα του πλήκτρου μανδάλωσης άξονα 2 μανδαλώνεται ο άξονας. Αυτό επιτρέπει τη γρήγορη και άνετη αντικατάσταση του εργαλείου στο τσοκ. Ανοίξτε το ταχυτσόκ 1 γυρίζοντάς το με φορά , μέχρι να μπο- ρέσετε να τοποθετήσετε το εργαλείο. Τοποθετήστε το εργα-

Γυρίστε με το χέρι το κέλυφος του ταχυτσόκ 1 με φορά , μέχρι να πάψει να ακούγεται ο θόρυβος καστάνιας. Με αυτόν τον τρό- πο μανδαλώνεται αυτόματα το τσοκ. Η ασφάλιση λύνεται ξανά, όταν για την απομάκρυνση του εξαρ- τήματος, με πατημένο το πλήκτρο κλειδώματος του άξονα, γυρί- σετε το δακτύλιο στην αντίθετη κατεύθυνση. Ταχυτσόκ (PSB Universal

) (βλέπε εικόνα D) Όταν ο διακόπτης ON/OFF 6 δεν είναι πατημένος μανδαλώνει ο άξονας. Αυτό επιτρέπει τη γρήγορη και άνετη αντικατάσταση του εξαρτήματος στο τσοκ. Ανοίξτε το ταχυτσόκ 1 γυρίζοντάς το με φορά , μέχρι να μπο- ρέσετε να τοποθετήσετε το εργαλείο. Τοποθετήστε το εργα-

Γυρίστε με το χέρι το κέλυφος του ταχυτσόκ 1 με φορά , μέχρι να πάψει να ακούγεται ο θόρυβος καστάνιας. Με αυτόν τον τρό- πο μανδαλώνεται αυτόματα το τσοκ. Η μανδάλωση λύνεται πάλι, όταν, για να αφαιρέσετε το εξάρτη- μα, γυρίσετε το κέλυφος με αντίθετη φορά. Εργαλεία βιδώματος Όταν χρησιμοποιείτε μύτες βιδώματος (bits) 15 θα πρέπει να χρησιμοποιείτε πάντοτε ένα φορέα γενικής χρήσης 14. Να χρη- σιμοποιείτε πάντοτε μύτες κατάλληλες για την κεφαλή της εκά- στοτε βίδας. Για να βιδώσετε πρέπει να θέτετε το διακόπτη «Τρύπημα/Τρύ- πημα με κρούση» 3 πάντα στο σύμβολο «Τρύπημα». Αντικατάσταση του τσοκ Βγάζετε το φις από την πρίζα πριν από οποιαδήποτε ερ- γασία στο ηλεκτρικό εργαλείο. Αποσυναρμολόγηση του τσοκ (βλέπε εικόνα E) Αποσυναρμολόγηση την πρόσθετη λαβή 10. Περάστε έναν χαλύβδινο πίρο με Ø 4 mm και περίπου 50 mm μήκος στην τρύπα του λαιμού του άξονα, για να μανδαλώσετε

Σφίξτε το κοντό στέλεχος ενός κλειδιού εσωτερικού εξαγώνου 16 στο ταχυτσόκ 1. Ακουμπήστε το ηλεκτρικό εργαλείο επάνω σε μια σταθερή επι- φάνεια, π.χ. σε ένα τραπέζι εργασίας. Συγκρατήστε το ηλεκτρι- κό εργαλείο καλά και λύστε το ταχυτσόκ 1 γυρίζοντας το κλειδί εσωτερικού εξαγώνου 16 με φορά . Ένα σφηνωμένο ταχυ- τσόκ λύνεται με ένα ελαφρό χτύπημα επάνω στο μακρύ στέλε- χος του κλειδιού εσωτερικού εξαγώνου 16. Αφαιρέστε το κλειδί εσωτερικού εξαγώνου από το ταχυτσόκ και ξεβιδώστε τελείως το ταχυτσόκ. Συναρμολόγηση του τσοκ (βλέπε εικόνα F) Η συναρμολόγηση του ταχυτσόκ γίνεται ακολουθώντας την αντίστροφη διαδικασία. Μετά τη συναρμολόγηση του τσοκ αφαιρέστε πάλι το χα- λύβδινο πίρο από την τρύπα. Το τσοκ πρέπει να σφιχτεί με ροπή σύσφιγξης περί- που 30–35 Nm.

Δώστε προσοχή στην τάση δικτύου! Η τάση της ηλεκτρι- κής πηγής πρέπει να ταυτίζεται με την τάση που είναι αναγραμμένη στην πινακίδα κατασκευαστή του ηλεκτρι- κού εργαλείου. Ηλεκτρικά εργαλεία με χαρακτηριστική τάση 230 V λειτουργούν και με τάση 220 V. Ρύθμιση φοράς περιστροφής (βλέπε εικόνα G) Με το διακόπτη αλλαγής φοράς περιστροφής 4 μπορείτε ν’ αλ- λάξετε τη φορά περιστροφής του ηλεκτρικού εργαλείου. Αυτό, όμως, δεν είναι δυνατό όταν ο διακόπτης ΟΝ/OFF 6 είναι πατη-

Δεξιόστροφη κίνηση: Για το τρύπημα και το βίδωμα βιδών πα- τήστε το διακόπτη αλλαγής φοράς περιστροφής 4 τέρμα αριστε-

Αριστερόστροφη κίνηση: Για να λύσετε ή να ξεβιδώσετε βίδες και παξιμάδια πατήστε το διακόπτη αλλαγής φοράς περιστρο- φής 4 τέρμα δεξιά. Ρύθμιση του τρόπου λειτουργίας Τρύπημα και βίδωμα Θέστε το μεταγωγέα 3 στο σύμβολο «Τρύπημα». Τρύπημα με κρούση Θέστε το μεταγωγέα 3 στο σύμβολο «Τρύπημα με

Ο μεταγωγέας 3 μανδαλώνει αισθητά και μπορείτε να τον χειρι- στείτε ακόμη κι αν ο κινητήρας εργάζεται (το ηλεκτρικό εργα- λείο λειτουργεί). Θέση σε λειτουργία κι εκτός λειτουργίας Για να θέσετε σε λειτουργία το ηλεκτρικό εργαλείο πατήστε το διακόπτη ΟΝ/OFF 6 και κρατήστε τον πατημένο. Για να ακινητοποιήσετε τον πατημένο διακόπτη ON/OFF 6 πα- τήστε το πλήκτρο ακινητοποίησης 5. Αφήστε το διακόπτη ON/OFF 6 ελεύθερο για να θέσετε εκτός λειτουργίας το μηχάνημα ή, αν είναι ακινητοποιημένος με το πλήκτρο ακινητοποίησης 5, πατήστε σύντομα το διακόπτη ON/OFF 6 κι ακολούθως αφήστε τον ελεύθερο. Να θέτετε το ηλεκτρικό εργαλείο σε λειτουργία μόνο όταν πρό- κειται να το χρησιμοποιήσετε. Έτσι εξοικονομείτε ενέργεια. OBJ_BUCH-2936-001.book Page 70 Monday, December 19, 2016 2:52 PMTürkçe | 71 Bosch Power Tools 1 609 92A 2LY | (19.12.16) Ταχεία διακοπή λειτουργίας (Kickback Control) (PSB Universal

Η γρήγορη απενεργοποίηση (Kickback Control) προ- σφέρει έναν καλύτερο έλεγχο του ηλεκτρικού εργαλεί- ου και αυξάνει έτσι την προστασία του χρήστη, σε σύ- γκριση με τα ηλεκτρικά εργαλεία χωρίς Kickback Control. Σε περίπτωση ξαφνικής και απρόβλεπτης περι- στροφής του ηλεκτρικού εργαλείου γύρω από τον άξονα του τρυπανιού απενεργοποιείται το ηλεκτρικό εργα-

Για την επανεκκίνηση αφήστε το διακοπτη ON/OFF ελεύθερο και ακολούθως πατήστε τον εκ νέου. Όταν η λειτουργία KickBack Control είναι ελαττωματι- κή, το δράπανο δεν μπορεί πλέον να ενεργοποιηθεί. Αναθέστε την επισκευή του ηλεκτρικού εργαλείου μόνο σε ειδικευμένο τεχνικό προσωπικό και μόνο με γνήσια ανταλλακτικά. Ρύθμιση του αριθμού στροφών/κρούσης Μπορείτε να ρυθμίσετε τον αριθμό στροφών/κρούσεων του ευρι- σκόμενου σε λειτουργία ηλεκτρικού εργαλείου αδιαβάθμιστα, ανάλογα με την πίεση που ασκείστε στο διακόπτη ON/OFF 6. Ελαφριά πίεση του διακόπτη ON/OFF 6 έχει σαν αποτέλεσμα μι- κρή αύξηση του αριθμού στροφών/κρούσεων. Ο αριθμός στρο- φών/κρούσεων αυξάνει με αύξηση της πίεσης του διακόπτη. Προεπιλογή αριθμού στροφών/εμβολισμών Με τον τροχίσκο ρύθμισης Προεπιλογή αριθμού στροφών 7 μπορείτε να προεπιλέξετε τον απαραίτητο αριθμό στρο- φών/κρούσεων ακόμη και κατά τη διάρκεια της λειτουργίας του ηλεκτρικού εργαλείου. Ο απαραίτητος αριθμός στροφών/κρούσεων εξαρτάται από το υπό κατεργασία υλικό και τις συνθήκες εργασίας και μπορεί να εξακριβωθεί με πρακτική δοκιμή. Υποδείξεις εργασίας Βγάζετε το φις από την πρίζα πριν από οποιαδήποτε ερ- γασία στο ηλεκτρικό εργαλείο. Να βάζετε το ηλεκτρικό εργαλείο επάνω στη βίδα/το πα- ξιμάδι μόνο όταν αυτό βρίσκεται εκτός λειτουργίας. Πε- ριστρεφόμενα εργαλεία μπορεί να γλιστρήσουν. Όταν εργάζεσθε συνεχώς με μικρό αριθμό στροφών θα πρέπει να αφήνετε κάθε τόσο το ηλεκτρικό εργαλείο να εργαστεί για 3 λεπτά περίπου χωρίς φορτίο και με το μέγιστο αριθμό στρο- φών για να κρυώσει. Συντήρηση και Service Συντήρηση και καθαρισμός Βγάζετε το φις από την πρίζα πριν από οποιαδήποτε ερ- γασία στο ηλεκτρικό εργαλείο. Διατηρείτε το ηλεκτρικό εργαλείο και τις σχισμές αερι- σμού καθαρές για να μπορείτε να εργάζεσθε καλά και

Μια τυχόν αναγκαία αντικατάσταση του ηλεκτρικού καλωδίου πρέπει να διεξαχθεί από την Bosch ή από ένα εξουσιοδοτημένο κατάστημα Service της Bosch, για να αποφευχθεί έτσι κάθε δι- ακινδύνευση της ασφάλειας. Service και παροχή συμβουλών χρήσης Το Service απαντά στις ερωτήσεις σας σχετικά με την επισκευή και τη συντήρηση του προϊόνος σας καθώς για τα κατάλληλα ανταλλακτικά: www.bosch-pt.com Η ομάδα παροχής συμβουλών της Bosch απαντά ευχαρίστως στις ερωτήσεις σας σχετικά με τα προϊόντα μας και τα ανταλλα- κτικά τους. Δώστε σε όλες τις ερωτήσεις και παραγγελίες ανταλλακτικών οπωσδήποτε το 10ψήφιο κωδικό αριθμό σύμφωνα με την πινα- κίδα τύπου του προϊόντος.

Τα ηλεκτρικά εργαλεία, τα εξαρτήματα και οι συσκευασίες πρέ- πει να ανακυκλώνονται με τρόπο φιλικό προς το περιβάλλον. Μην ρίχνετε τα ηλεκτρικά εργαλεία στα απορρίμματα του σπιτι-

Μόνο για χώρες της ΕΕ: Σύμφωνα με την Κοινοτική Οδηγία 2012/19/EE σχετικά με τις παλαιές ηλεκτρι- κές και ηλεκτρονικές συσκευές και τη μετα- φορά της οδηγίας αυτής σε εθνικό δίκαιο δεν είναι πλέον υποχρεωτικό τα άχρηστα ηλεκτρι- κά εργαλεία να συλλέγονται ξεχωριστά για να ανακυκλωθούν με τρόπο φιλικό προς το περι-
