HASZNÁLATI ÚTMUTATÓ PSB Universal+ BOSCH

Rýchle vypínanie (Kickback Control) poskytuje lepšiu kontrolu nad elektrickým náradím, čím zvyšuje ochra- nu používateľa v porovnaní s iným elektrickým nára- dím bez funkcie Kickback Control. Pri náhlej a nepredvídateľnej rotácii elektrického náradia okolo osi vŕtania sa elektrické náradie vypne. Ak chcete náradie znova zapnúť, uvoľnite vypínač a znova ho stlačte. Ak je funkcia Kickback Control chybná, vŕtačka sa nedá zapnúť. Opravu elektrického náradia zverte len kvalifi- kovanému odbornému personálu, ktorý používa len ori- ginálne náhradné diely. Nastavenie počtu obrátok/frekvencie príklepu Počet obrátok/frekvenciu príklepov zapnutého ručného elek- trického náradia môžete plynulo regulovať podľa toho, do akej miery stláčate vypínač 6. Mierny tlak na vypínač 6 spôsobí nízky počet obrátok/nízku frekvenciu príklepu. So zvyšovaním tlaku sa počet obrá- tok/frekvencia príklepu zvyšujú. Predvoľba počtu obrátok/frekvencie príklepu Pomocou nastavovacieho kolieska počtu obrátok 7 môžete nastavovať potrebný počet obrátok/frekvencie príklepu aj po- čas chodu náradia. Potrebný počet obrátok a frekvencia príklepu závisia od dru- hu obrábaného materiálu a od pracovných podmienok a dajú sa zistiť na základe praktickej skúšky. Pokyny na používanie Pred každou prácou na ručnom elektrickom náradí vy- tiahnite zástrčku náradia zo zásuvky. Na skrutku/maticu prikladajte ručné elektrické nára- die iba vo vypnutom stave. Otáčajúce sa pracovné ná- stroje by sa mohli zošmyknúť. Po dlhšej práci s nízkym počtom obrátok by ste mali ručné elektrické náradie ochladiť cca 3-minútovým chodom s maxi- málnym počtom obrátok bez zaťaženia. Údržba a servis Údržba a čistenie Pred každou prácou na ručnom elektrickom náradí vy- tiahnite zástrčku náradia zo zásuvky. Ručné elektrické náradie a jeho vetracie štrbiny udržia- vajte vždy v čistote, aby ste mohli pracovať kvalitne a bezpečne. Ak je potrebná výmena prívodnej šnúry, musí ju vykonať firma Bosch alebo niektoré autorizované servisné stredisko ručné- ho elektrického náradia Bosch, aby sa zabránilo ohrozeniu bezpečnosti používateľa náradia. Servisné stredisko a poradenstvo pri používaní Servisné stredisko Vám odpovie na otázky týkajúce sa opravy a údržby Vášho produktu ako aj náhradných súčiastok. Rozlo- žené obrázky a informácie k náhradným súčiastkam nájdete aj na web-stránke: www.bosch-pt.com Tím poradcov Bosch Vám s radosťou poskytne pomoc pri otázkach týkajúcich sa našich produktov a ich príslušenstva. V prípade akýchkoľvek otázok a objednávok náhradných sú- čiastok uvádzajte bezpodmienečne 10-miestne vecné číslo uvedené na typovom štítku výrobku. Slovakia Na www.bosch-pt.sk si môžete objednať opravu vášho stroja alebo náhradné diely online. Tel.: (02) 48 703 800 Fax: (02) 48 703 801 E-Mail: servis.naradia@sk.bosch.com www.bosch.sk OBJ_BUCH-2936-001.book Page 93 Monday, December 19, 2016 2:52 PM94 | Magyar 1 609 92A 2LY | (19.12.16) Bosch Power Tools Likvidácia Ručné elektrické náradie, príslušenstvo a obal treba dať na re- cykláciu šetriacu životné prostredie. Neodhadzujte ručné elektrické náradie do komunálneho od- padu! Len pre krajiny EÚ: Podľa Európskej smernice 2012/19/EÚ o starých elektrických a elektronických výrob- koch a podľa jej aplikácií v národnom práve sa musia už nepoužiteľné elektrické pro- dukty zbierať separovane a dať na recykláciu zodpovedajúcu ochrane životného pro- stredia. Zmeny vyhradené. Magyar Biztonsági előírások Általános biztonsági előírások az elektromos kéziszerszámokhoz Olvassa el az összes bizton- sági figyelmeztetést és elő- írást. A következőkben leírt előírások betartásának elmulasz- tása áramütésekhez, tűzhöz és/vagy súlyos testi sérülésekhez vezethet. Kérjük a későbbi használatra gondosan őrizze meg ezeket az előírásokat. Az alább alkalmazott „elektromos kéziszerszám” fogalom a hálózati elektromos kéziszerszámokat (hálózati csatlakozó kábellel) és az akkumulátoros elektromos kéziszerszámokat (hálózati csatlakozó kábel nélkül) foglalja magában. Munkahelyi biztonság Tartsa tisztán és jól megvilágított állapotban a munka- helyét. A rendetlenség és a megvilágítatlan munkaterület balesetekhez vezethet. Ne dolgozzon a berendezéssel olyan robbanásveszé- lyes környezetben, ahol éghető folyadékok, gázok vagy porok vannak. Az elektromos kéziszerszámok szik- rákat keltenek, amelyek a port vagy a gőzöket meggyújt- hatják. Tartsa távol a gyerekeket és az idegen személyeket a munkahelytől, ha az elektromos kéziszerszámot hasz- nálja. Ha elvonják a figyelmét, elvesztheti az uralmát a be- rendezés felett. Elektromos biztonsági előírások A készülék csatlakozó dugójának bele kell illeszkednie a dugaszolóaljzatba. A csatlakozó dugót semmilyen módon sem szabad megváltoztatni. Védőföldeléssel el- látott készülékekkel kapcsolatban ne használjon csat- lakozó adaptert. A változtatás nélküli csatlakozó dugók és a megfelelő dugaszoló aljzatok csökkentik az áramütés kockázatát. Kerülje el a földelt felületek, mint például csövek, fűtő- testek, kályhák és hűtőgépek megérintését. Az áram- ütési veszély megnövekszik, ha a teste le van földelve. Tartsa távol az elektromos kéziszerszámot az esőtől vagy nedvességtől. Ha víz hatol be egy elektromos kézi- szerszámba, ez megnöveli az áramütés veszélyét. Ne használja a kábelt a rendeltetésétől eltérő célokra, vagyis a szerszámot soha ne hordozza vagy akassza fel a kábelnél fogva, és sohase húzza ki a hálózati csat- lakozó dugót a kábelnél fogva. Tartsa távol a kábelt hő- forrásoktól, olajtól, éles élektől és sarkoktól és mozgó gépalkatrészektől. Egy megrongálódott vagy csomókkal teli kábel megnöveli az áramütés veszélyét. Ha egy elektromos kéziszerszámmal a szabad ég alatt dolgozik, csak szabadban való használatra engedélye- zett hosszabbítót használjon. A szabadban való hasz- nálatra engedélyezett hosszabbító használata csökkenti az áramütés veszélyét. Ha nem lehet elkerülni az elektromos kéziszerszám nedves környezetben való használatát, alkalmazzon egy hibaáram-védőkapcsolót. Egy hibaáram-védőkap- csoló alkalmazása csökkenti az áramütés kockázatát. Személyi biztonság Munka közben mindig figyeljen, ügyeljen arra, amit csi- nál és meggondoltan dolgozzon az elektromos kézi- szerszámmal. Ha fáradt, ha kábítószerek vagy alkohol hatása alatt áll, vagy orvosságokat vett be, ne használ- ja a berendezést. Egy pillanatnyi figyelmetlenség a szer- szám használata közben komoly sérülésekhez vezethet. Viseljen személyi védőfelszerelést és mindig viseljen védőszemüveget. A személyi védőfelszerelések, mint porvédő álarc, csúszásbiztos védőcipő, védősapka és fül- védő használata az elektromos kéziszerszám használata jellegének megfelelően csökkenti a személyi sérülések kockázatát. Kerülje el a készülék akaratlan üzembe helyezését. Győződjön meg arról, hogy az elektromos kéziszer- szám ki van kapcsolva, mielőtt bedugná a csatlakozó dugót a dugaszolóaljzatba, csatlakoztatná az akkumu- látor-csomagot, és mielőtt felvenné és vinni kezdené az elektromos kéziszerszámot. Ha az elektromos kézi- szerszám felemelése közben az ujját a kapcsolón tartja, vagy ha a készüléket bekapcsolt állapotban csatlakoztatja az áramforráshoz, ez balesetekhez vezethet. Az elektromos kéziszerszám bekapcsolása előtt okvet- lenül távolítsa el a beállítószerszámokat vagy csavar- kulcsokat. Az elektromos kéziszerszám forgó részeiben felejtett beállítószerszám vagy csavarkulcs sérüléseket okozhat. Ne becsülje túl önmagát. Kerülje el a normálistól eltérő testtartást, ügyeljen arra, hogy mindig biztosan álljon és az egyensúlyát megtartsa. Így az elektromos kéziszer- szám felett váratlan helyzetekben is jobban tud uralkodni. Viseljen megfelelő ruhát. Ne viseljen bő ruhát vagy ék- szereket. Tartsa távol a haját, a ruháját és a kesztyűjét a mozgó részektől. A bő ruhát, az ékszereket és a hosszú hajat a mozgó alkatrészek magukkal ránthatják. FIGYELMEZTETÉS OBJ_BUCH-2936-001.book Page 94 Monday, December 19, 2016 2:52 PMMagyar | 95 Bosch Power Tools 1 609 92A 2LY | (19.12.16) Ha az elektromos kéziszerszámra fel lehet szerelni a por elszívásához és összegyűjtéséhez szükséges berendezéseket, ellenőrizze, hogy azok megfelelő mó- don hozzá vannak kapcsolva a készülékhez és rendel- tetésüknek megfelelően működnek. A porgyűjtő beren- dezések használata csökkenti a munka során keletkező por veszélyes hatását. Az elektromos kéziszerszámok gondos kezelése és használata Ne terhelje túl a berendezést. A munkájához csak az ar- ra szolgáló elektromos kéziszerszámot használja. Egy alkalmas elektromos kéziszerszámmal a megadott tel- jesítménytartományon belül jobban és biztonságosabban lehet dolgozni. Ne használjon olyan elektromos kéziszerszámot, amelynek a kapcsolója elromlott. Egy olyan elektromos kéziszerszám, amelyet nem lehet sem be-, sem kikapcsol- ni, veszélyes és meg kell javíttatni. Húzza ki a csatlakozó dugót a dugaszolóaljzatból és/vagy az akkumulátor-csomagot az elektromos kézi- szerszámból, mielőtt az elektromos kéziszerszámon beállítási munkákat végez, tartozékokat cserél vagy a szerszámot tárolásra elteszi. Ez az elővigyázatossági intézkedés meggátolja a szerszám akaratlan üzembe he- lyezését. A használaton kívüli elektromos kéziszerszámokat olyan helyen tárolja, ahol azokhoz gyerekek nem fér- hetnek hozzá. Ne hagyja, hogy olyan személyek hasz- nálják az elektromos kéziszerszámot, akik nem ismerik a szerszámot, vagy nem olvasták el ezt az útmutatót. Az elektromos kéziszerszámok veszélyesek, ha azokat gyakorlatlan személyek használják. A készüléket gondosan ápolja. Ellenőrizze, hogy a moz- gó alkatrészek kifogástalanul működnek-e, nincse- nek-e beszorulva, és nincsenek-e eltörve vagy megrongálódva olyan alkatrészek, amelyek hatással lehetnek az elektromos kéziszerszám működésére. A berendezés megrongálódott részeit a készülék haszná- lata előtt javíttassa meg. Sok olyan baleset történik, amelyet az elektromos kéziszerszám nem kielégítő karban- tartására lehet visszavezetni. Tartsa tisztán és éles állapotban a vágószerszámokat. Az éles vágóélekkel rendelkező és gondosan ápolt vágó- szerszámok ritkábban ékelődnek be és azokat könnyebben lehet vezetni és irányítani. Az elektromos kéziszerszámokat, tartozékokat, betét- szerszámokat stb. csak ezen előírásoknak és az adott készüléktípusra vonatkozó kezelési utasításoknak megfelelően használja. Vegye figyelembe a munkafel- tételeket és a kivitelezendő munka sajátosságait. Az elektromos kéziszerszám eredeti rendeltetésétől eltérő célokra való alkalmazása veszélyes helyzetekhez vezethet. Szervíz-ellenőrzés Az elektromos kéziszerszámot csak szakképzett sze- mélyzet csak eredeti pótalkatrészek felhasználásával javíthatja. Ez biztosítja, hogy az elektromos kéziszerszám biztonságos maradjon. Biztonsági előírások fúrógépekhez Ütvefúráshoz viseljen fülvédőt. A zaj a hallóképesség el- vesztéséhez vezethet. Ha az elektromos kéziszerszámmal pótfogantyúk is szállításra kerültek, használja azokat. Ha elveszti az uralmát a berendezés felett, ez sérülésekhez vezethet. A betétszerszámok a munka során felforrósodhatnak! A betétszerszám kicserélésekor égési sérüléseket szenvedhet. A betétszerszám kivételéhez viseljen védő kesztyűt. Az elektromos kéziszerszám akaratlan bekapcsolásá- nak megakadályozására mindig oldja ki a rögzítő gom- bot. Ehhez nyomja meg rövid időre a be-/kikapcsolót. Az elektromos kéziszerszámot csak a szigetelt fogan- tyúfelületeknél fogva tartsa, ha olyan munkát végez, amelynek során a betétszerszám feszültség alatt álló, kívülről nem látható vezetékekhez, vagy a készülék sa- ját hálózati csatlakozó kábeljéhez érhet. Ha a berende- zés egy feszültség alatt álló vezetékhez ér, a berendezés fémrészei szintén feszültség alá kerülhetnek, amely áram- ütéshez vezethet. A rejtett vezetékek felkutatásához használjon alkal- mas fémkereső készüléket, vagy kérje ki a helyi ener- giaellátó vállalat tanácsát. Ha egy elektromos vezetéket a berendezéssel megérint, ez tűzhöz és áramütéshez ve- zethet. Egy gázvezeték megrongálása robbanást ered- ményezhet. Ha egy vízvezetéket szakít meg, anyagi károk keletkeznek, vagy villamos áramütést kaphat. Ha a betétszerszám leblokkolt, azonnal kapcsolja ki az elektromos kéziszerszámot. Mindig számítson nagy re- akciós nyomatékokra, amelyek egy visszarugás eseté- ben felléphetnek. A betétszerszám leblokkol, ha: – az elektromos kéziszerszámot túlterhelik vagy – beékelődik a megmunkálásra kerülő munkadarabba. A munka során mindig mindkét kezével tartsa az elekt- romos kéziszerszámot és gondoskodjon arról, hogy szi- lárd, biztos alapon álljon. Az elektromos kéziszerszámot két kézzel biztosabban lehet vezetni. A megmunkálásra kerülő munkadarabot megfelelően rögzítse. Egy befogó szerkezettel vagy satuval rögzített munkadarab biztonságosabban van rögzítve, mintha csak a kezével tartaná. Várja meg, amíg az elektromos kéziszerszám teljesen leáll, mielőtt letenné. A betétszerszám beékelődhet, és a kezelő elvesztheti az uralmát az elektromos kéziszerszám felett. A termék és alkalmazási lehetőségei- nek leírása Olvassa el az összes biztonsági figyelmez- tetést és előírást. A következőkben leírt elő- írások betartásának elmulasztása áramüté- sekhez, tűzhöz és/vagy súlyos testi sérülésekhez vezethet. OBJ_BUCH-2936-001.book Page 95 Monday, December 19, 2016 2:52 PM96 | Magyar 1 609 92A 2LY | (19.12.16) Bosch Power Tools Rendeltetésszerű használat Az elektromos kéziszerszám téglában, betonban és terméskő- ben végzett ütvefúrásra, valamint fában, fémekben, kerami- kus anyagokban és műanyagokban végzett fúrásra szolgál. Az elektronikus szabályozóval ellátott és a jobbra-/balraforgás között átkapcsolható készülékek csavarozásra is alkalmasak. Az ábrázolásra kerülő komponensek A készülék ábrázolásra kerülő komponenseinek sorszámozá- sa az elektromos kéziszerszámnak az ábra-oldalon található képére vonatkozik. 1 Gyorsbefogó fúrótokmány 2 Orsó-reteszelőgomb (PSB Universal) 3 „Fúrás/ütvefúrás” átkapcsoló 4 Forgásirány-átkapcsoló 5 Be-/kikapcsoló rögzítőgombja 6 Be-/kikapcsoló 7 Fordulatszám előválasztó szabályozókerék 8 Mélységi ütköző beállító gomb* 9 Szárnyascsavar a pótfogantyú rögzítéséhez* 10 Pótfogantyú mélységi ütközővel * 11 Mélységi ütköző* 12 Fogantyú (szigetelt fogantyú-felület) 13 Pótfogantyú (szigetelt fogantyú-felület) 14 Univerzális bittartó* 15 Csavarozó betét (bit)* 16 Belső hatszögletű csavarkulcs** *A képeken látható vagy a szövegben leírt tartozékok részben nem tartoznak a standard szállítmányhoz. Tartozékprogramunkban va- lamennyi tartozék megtalálható. **a kereskedelemben szokásosan kapható (nem tartozik a szállít- mányhoz) Műszaki adatok Zaj és vibráció értékek A zajmérési eredmények az EN 60745-2-1 szabványnak megfelelően kerültek meghatározásra. Ütvefúrógép PSB Universal PSB Universal

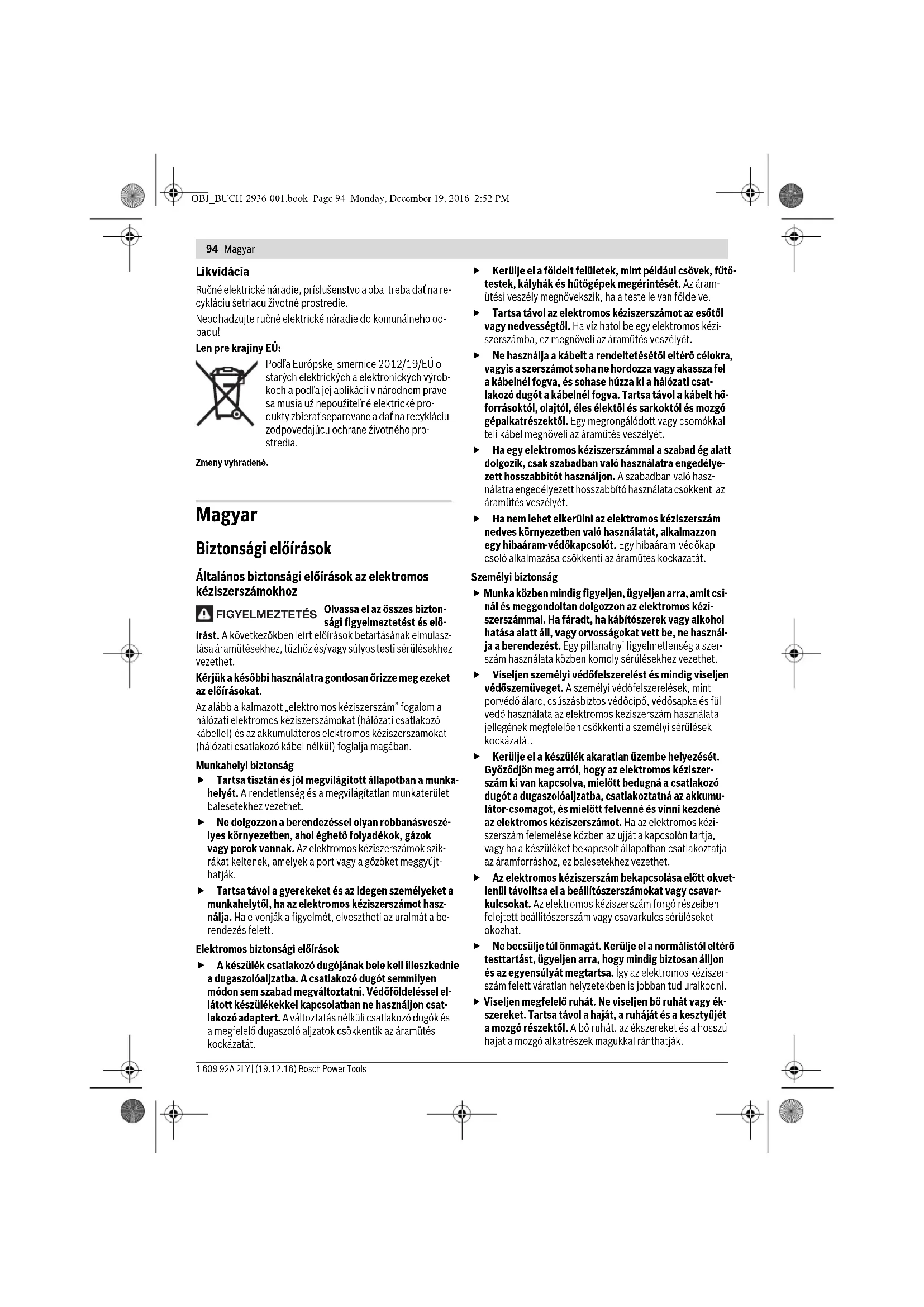

Cikkszám 3 603 A31 0.. 3 603 A31 1.. Névleges felvett teljesítmény W 701 800 max. leadott teljesítmény W 530 560 Üresjárati fordulatszám perc

50 – 3000 50 – 3100 Névleges fordulatszám perc

50 – 3000 50 – 3100 Ütésszám perc

Névleges forgatónyomaték Nm 1,65 1,45 Blokkoló nyomaték az EN 60745 szerint Nm 17 19 A fordulatszám előválasztása

Jobbra forgás/balra forgás

Gyors kikapcsolás (Kickback Control)

Teljesen automatikus orsóreteszelés (Auto-Lock)

Orsónyak-Ø mm 43 43 Legnagyobb fúró-Ø – Téglafalban –Betonban –Acélban –Fában

Tokmányba befogható méretek mm 2 – 13 2–13 Súly az „EPTA-Procedure 01:2014” (01:2014 EPTA-eljárás) szerint kg 1,7 1,7 Érintésvédelmi osztály /II /II Az adatok [U] = 230 V névleges feszültségre vonatkoznak. Ettől eltérő feszültségek esetén és az egyes országok számára készült különleges kivitelek- ben ezek az adatok változhatnak. PSB Universal PSB Universal

A készülék A-értékelésű zajszintjének tipikus értékei Zajnyomásszint Hangteljesítményszint Bizonytalanság, K Viseljen fülvédőt! dB(A) dB(A) dB(A)

OBJ_BUCH-2936-001.book Page 96 Monday, December 19, 2016 2:52 PMMagyar | 97 Bosch Power Tools 1 609 92A 2LY | (19.12.16) Az ezen előírásokban megadott rezgésszint az EN 60745 szabványban rögzített mérési módszerrel került meghatáro- zásra és az elektromos kéziszerszámok összehasonlítására ez az érték felhasználható. Ez az érték a rezgési terhelés ideigle- nes becslésére is alkalmas. A megadott rezgésszint az elektromos kéziszerszám fő alkal- mazási területein való használat során fellépő érték. Ha az elektromos kéziszerszámot más alkalmazásokra, különböző tartozékokkal vagy nem kielégítő karbantartás mellett hasz- nálják, a rezgésszint a fenti értéktől eltérhet. Ez az egész mun- kaidőre vonatkozó rezgési terhelést lényegesen megnövelhe- ti. A rezgési terhelés pontos megbecsüléséhez figyelembe kell venni azokat az időszakokat is, amikor a berendezés kikap- csolt állapotban van, vagy amikor be van ugyan kapcsolva, de nem kerül ténylegesen használatra. Ez az egész munkaidőre vonatkozó rezgési terhelést lényegesen csökkentheti. Hozzon kiegészítő biztonsági intézkedéseket a kezelőnek a rezgések hatása elleni védelmére, például: Az elektromos ké- ziszerszám és a betétszerszámok karbantartása, a kezek me- legen tartása, a munkamenetek megszervezése. Összeszerelés Az elektromos kéziszerszámon végzendő bármely munka megkezdése előtt húzza ki a csatlakozó dugót a dugaszolóaljzatból. Pótfogantyú (lásdaz „A” ábrát) Az elektromos kéziszerszámát csak a 10 pótfogantyú- val együtt használja. Minden munkamegkezdése előtt gondoskodjon arról, hogy a 9 szárnyascsavar szorosan meg legyen húzva. Ha elveszti az uralmát a berendezés felett, ez sérülésekhez vezethet. Forgassa el a 9 szárnyascsavart az óramutató járásával ellen- kező irányba és tolja rá a 10 pótfogantyút a fúrótokmányon át az elektromos kéziszerszám orsónyakára. A 10 pótfogantyút a biztonságos és fáradságmentes munká- hoz megfelelő helyzetbe lehet forgatni. Állítsa be a 10 pótfogantyút a kívánt helyzetbe és az óramuta- tó járásával megegyező irányba forgatva húzza meg ismét szo- rosra a 9 szárnyascsavart. A furatmélység beállítása (lásd a „B” ábrát) A 11 mélységi ütköző a kívánt X furatmélység beállítására szolgál. Nyomja be a 8 mélységi ütköző beállító gombot és helyezze bele a mélységi ütközőt a 10 pótfogantyúba. A 11 mélységi ütköző recézett részének lefelé kell mutatnia. Húzza ki annyira a mélységi ütközőt, hogy a fúró csúcsa és a mélységi ütköző csúcsa közötti távolság megfeleljen a kívánt X furatmélységnek. Porelszívás Az ólomtartalmú festékrétegek, egyes fafajták, ásványok és fémek pora egészségkárosító hatású lehet. A poroknak a kezelő vagy a közelben tartózkodó személyek által törté- nő megérintése vagy belégzése allergikus reakciókhoz és/vagy a légutak megbetegedését vonhatja maga után. Egyes faporok, például tölgy- és bükkfaporok rákkeltő ha- tásúak, főleg ha a faanyag kezeléséhez más anyagok is van- nak bennük (kromát, favédő vegyszerek). A készülékkel azbesztet tartalmazó anyagokat csak szakembereknek szabad megmunkálniuk. – Használjon az anyagnak megfelelő porelszívást. – Gondoskodjon a munkahely jó szellőztetéséről. – Ehhez a munkához célszerű egy P2 szűrőosztályú por- védő álarcot használni. A feldolgozásra kerülő anyagokkal kapcsolatban tartsa be az adott országban érvényes előírásokat. Gondoskodjon arról, hogy a munkahelyén ne gyűlhes- sen össze por. A porok könnyen meggyulladhatnak.

rezgési összértékek (a három irány vektorösszege) és K bizonytalanság az EN 60745-2-1 szabvány szerint: Fúrás fémben:

10,0 2,5 8,0 2,0 Ütvefúrás betonban:

OBJ_BUCH-2936-001.book Page 97 Monday, December 19, 2016 2:52 PM98 | Magyar 1 609 92A 2LY | (19.12.16) Bosch Power Tools Szerszámcsere Gyorsbefogó fúrótokmány (PSB Universal) (lásd a „C” ábrát) A 2 orsó reteszelő gombot csak álló elektromos kézi- szerszám mellett szabad megnyomni. A 2 orsóreteszelő gomb benyomásakor a fúróorsó reteszelés- re kerül. Így a fúrótokmányba helyezett betétszerszámot gyor- san, kényelmesen és egyszerűen ki lehet cserélni. Az irányba való forgatással nyissa szét az 1 gyorsváltó fúró- tokmányt, amíg a szerszámot be nem lehet helyezni. Tegye be a szerszámot a tokmányba. Forgassa el erőteljesen az 1 gyorsbefogó fúrótokmány hüve- lyét kézzel a irányba, amíg megszűnik a recsegő hang. Ezzel a fúrótokmány automatikusan reteszelésre kerül. A reteszelés ismét kioldódik, ha a kezelő a betétszerszám el- távolításához a hüvelyt benyomott orsóreteszelő gomb mel- lett az ellenkező irányba forgatja. Gyorsbefogó fúrótokmány (PSB Universal

(lásd a „D” ábrát) Ha a 6 be-/kikapcsoló nincs benyomva, a fúróorsó automati- kusan reteszelve van. Így a fúrótokmányba helyezett betét- szerszámot gyorsan, kényelmesen és egyszerűen ki lehet cse- rélni. Az irányba való forgatással nyissa szét az 1 gyorsváltó fúró- tokmányt, amíg a szerszámot be nem lehet helyezni. Tegye be a szerszámot a tokmányba. Forgassa el erőteljesen az 1 gyorsbefogó fúrótokmány hüve- lyét kézzel a irányba, amíg megszűnik a recsegő hang. Ezzel a fúrótokmány automatikusan reteszelésre kerül. A reteszelés automatikusan feloldódik, ha a szerszám eltávo- lításához a hüvelyt ellenkező irányban elforgatja. Csavarozó szerszámok A 15 csavarozó bitek alkalmazásához használjon mindig egy 14 univerzális bittartót. Csak a csavarfejhez megfelelő csa- varhúzó biteket használjon. A 3 „Fúrás/Ütvefúrás” átkapcsolót a csavarozáshoz állítsa mindig a „Fúrás” jelére. A fúrótokmány cseréje Az elektromos kéziszerszámon végzendő bármely munka megkezdése előtt húzza ki a csatlakozó dugót a dugaszolóaljzatból. A fúrótokmány leszerelése (lásd az „E” ábrát) Szerelje le a 10 pótfogantyút. Vezessen be egy Ø 4 mm-es, kb. 50 mm hosszú acélcsapot az orsónyak foratába, hogy ezzel reteszelje a fúróorsót. A rövidebb szárával előrefelé fogjon be egy 16 imbuszkulcsot az 1 gyorsváltó fúrótokmányba. Tegye le az elektromos kéziszerszámot egy stabil alapra, pél- dául egy munkapadra. Tartsa szorosan fogva az elektromos kéziszerszámot és a 16 imbuszkulcsnak az irányba való el- forgatásával oldja fel és csavarja ki az 1 gyorsbefogó fúrótok- mányt. Ha a gyorsbefogó fúrótokmány beékelődött, akkor azt a 16 imbuszkulcs hosszú sárára mért könnyed ütéssel lehet megindítani. Vegye ki az imbuszkulcsot a gyorsbefogó fúró- tokmányból és csavarja teljesen ki a gyorsbefogó fúrótok- mányt. A fúrótokmány felszerelése (lásd az F ábrát) A gyorsbefogó fúrótokmány felszerelése az előbbivel fordított sorrendben történik. A fúrótokmány felszerelésének befejezése után ismét távolítsa el az acélcsapot a furatból. A fúrótokmányt kb. 30–35 Nm meghúzási nyoma- tékkal kell rögzíteni. Üzemeltetés Üzembe helyezés Ügyeljen a helyes hálózati feszültségre! Az áramforrás feszültségének meg kell egyeznie az elektromos kézi- szerszám típustábláján található adatokkal. A 230 V-os berendezéseket 220 V hálózati feszültségről is szabad üzemeltetni. Forgásirány beállítása (lásd a „G” ábrát) A 4 forgásirány-átkapcsoló az elektromos kéziszerszám forgá- sirányának megváltoztatására szolgál. Ha a 6 be-/kikapcsoló be van nyomva, akkor a forgásirányt nem lehet átkapcsolni. Jobbra forgás: Fúráshoz és csavarok behajtásához tolja el üt- közésig balra a 4 forgásirány-átkapcsolót. Balra forgás: Csavarok és anyák meglazításához, illetve ki- hajtásához tolja el ütközésig jobbra a 4 forgásirány-átkapcso- lót. Az üzemmód beállítása Fúrás és csavarozás Kapcsolja át a 3 átkapcsolót a „Fúrás” jelére. Ütvefúrás Állítsa be a 3 „Fúrás/ütvefúrás” átkapcsolót az „Ütvefúrás” jelére. A 3 „Fúrás/ütvefúrás” átkapcsoló érezhetően beugrik a helyé- re, és azt működő motor mellett is át lehet kapcsolni. Be- és kikapcsolás Az elektromos kéziszerszám üzembe helyezéséhez nyomja be és tartsa benyomva a 6 be-/kikapcsolót. A benyomott 6 be-/kikapcsoló reteszeléséhez nyomja be az 5 rögzítőgombot. Az elektromos kéziszerszám kikapcsolásához engedje el a 6 be-/kikapcsolót, illetve, ha az az 5 reteszelőgombbal reteszel- ve van, nyomja be rövid időre a 6 be-/kikapcsolót, majd en- gedje el azt. Az energia megtakarítására az elektromos kéziszerszémot csak akkor kapcsolja be, ha használja. OBJ_BUCH-2936-001.book Page 98 Monday, December 19, 2016 2:52 PMMagyar | 99 Bosch Power Tools 1 609 92A 2LY | (19.12.16) Gyors kikapcsolás (Kickback Control) (PSB Universal

A gyorskikapcsoló (Kickback Control) az elektromos kéziszerszám biztosabb irányítását teszi lehetővé és ezzel a Kickback Control nélküli elektromos kéziszer- számokkal összehasonlítva megnöveli a felhasználót védő berendezések hatékonyságát. Ha az elektromos kéziszerszám hirtelen és előre nem látható módon el- fordul a fúrási tengely körül az elektromos kéziszer- szám azonnal kikapcsolásra kerül. Az ismételt bekapcsoláshoz engedje el, majd ismét nyomja be a be-/kikapcsolót. Ha a Kickback Control funkció nem működik, a fúrógé- pet nem lehet bekapcsolni. Az elektromos kéziszerszá- mát csak szakképzett személyzet csak eredeti pótal- katrészek felhasználásával javíthatja. A fordulatszám/ütésszám beállítása A bekapcsolt elektromos kéziszerszám fordulatszámát/ütés- számát a 6 be-/kikapcsoló különböző mértékű benyomásával fokozatmentesen lehet szabályozni. A 6 be-/kikapcsolóra gyakorolt enyhébb nyomás egy alacso- nyabb fordulatszámhoz/ütésszámhoz vezet. A nyomás növe- lésekor a fordulatszám/ütésszám is megnövekszik. A fordulatszám/ütésszám előválasztása A 7 fordulatszám előválasztó szabályozókerékkel a szükséges fordulatszám/ütésszám üzem közben is előválasztható. A szükséges fordulatszám/ütésszám a megmunkálásra kerülő anyagtól és a munka körülményeitől függ és egy gyakorlati próbával meghatározható. Munkavégzési tanácsok Az elektromos kéziszerszámon végzendő bármely munka megkezdése előtt húzza ki a csatlakozó dugót a dugaszolóaljzatból. Az elektromos kéziszerszámot csak kikapcsolt készü- lék mellett tegye fel az anyacsavarra/a csavarra. A for- gó betétszerszámok lecsúszhatnak. Ha hosszabb ideig alacsony fordulatszámmal dolgozott, akkor az elektromos kéziszerszámot a lehűtéshez kb. 3 percig maxi- mális fordulatszámmal üresjáratban járassa. Karbantartás és szerviz Karbantartás és tisztítás Az elektromos kéziszerszámon végzendő bármely munka megkezdése előtt húzza ki a csatlakozó dugót a dugaszolóaljzatból. Tartsa mindig tisztán az elektromos kéziszerszámot és annak szellőzőnyílásait, hogy jól és biztonságosan dol- gozhasson. Ha a csatlakozó vezetéket ki kell cserélni, akkor a cserével csak a magát a Bosch céget, vagy egy Bosch elektromos kézi- szerszám-műhely ügyfélszolgálatát szabad megbízni, nehogy a biztonságra veszélyes szituáció lépjen fel. Vevőszolgálat és használati tanácsadás A Vevőszolgálat választ ad a termékének javításával és kar- bantartásával, valamint a pótalkatrészekkel kapcsolatos kér- déseire. A tartalékalkatrészekkel kapcsolatos robbantott áb- rák és egyéb információk a címen találhatók: www.bosch-pt.com A Bosch Használati Tanácsadó Team szívesen segít, ha termé- keinkkel és azok tartozékaival kapcsolatos kérdései vannak. Ha kérdései vannak vagy pótalkatrészeket szeretne rendelni, okvetlenül adja meg a termék típustábláján található 10-jegyű cikkszámot. Magyarország Robert Bosch Kft. 1103 Budapest Gyömrői út. 120. A www.bosch-pt.hu oldalon online megrendelheti készüléké- nek javítását. Tel.: (061) 431-3835 Fax: (061) 431-3888 Hulladékkezelés Az elektromos kéziszerszámokat, a tartozékokat és a csoma- golást a környezetvédelmi szempontoknak megfelelően kell újrafelhasználásra előkészíteni. Ne dobja ki az elektromos kéziszerszámokat a háztartási sze- métbe! Csak az EU-tagországok számára: A használt villamos és elektronikus berende- zésekre vonatkozó 2012/19/EU sz. Európai Irányelvnek és ennek a megfelelő országok jogharmonizációjának megfelelően a már használhatatlan elektromos kéziszerszá- mokat külön össze kell gyűjteni és a kör- nyezetvédelmi szempontból megfelelő újra felhasználásra le kell adni. A változtatások joga fenntartva. OBJ_BUCH-2936-001.book Page 99 Monday, December 19, 2016 2:52 PM100 | Русский 1 609 92A 2LY | (21.12.16) Bosch Power Tools
