HASZNÁLATI ÚTMUTATÓ GSR 12V32 Professional BOSCH
hu Eredeti használati utasítás

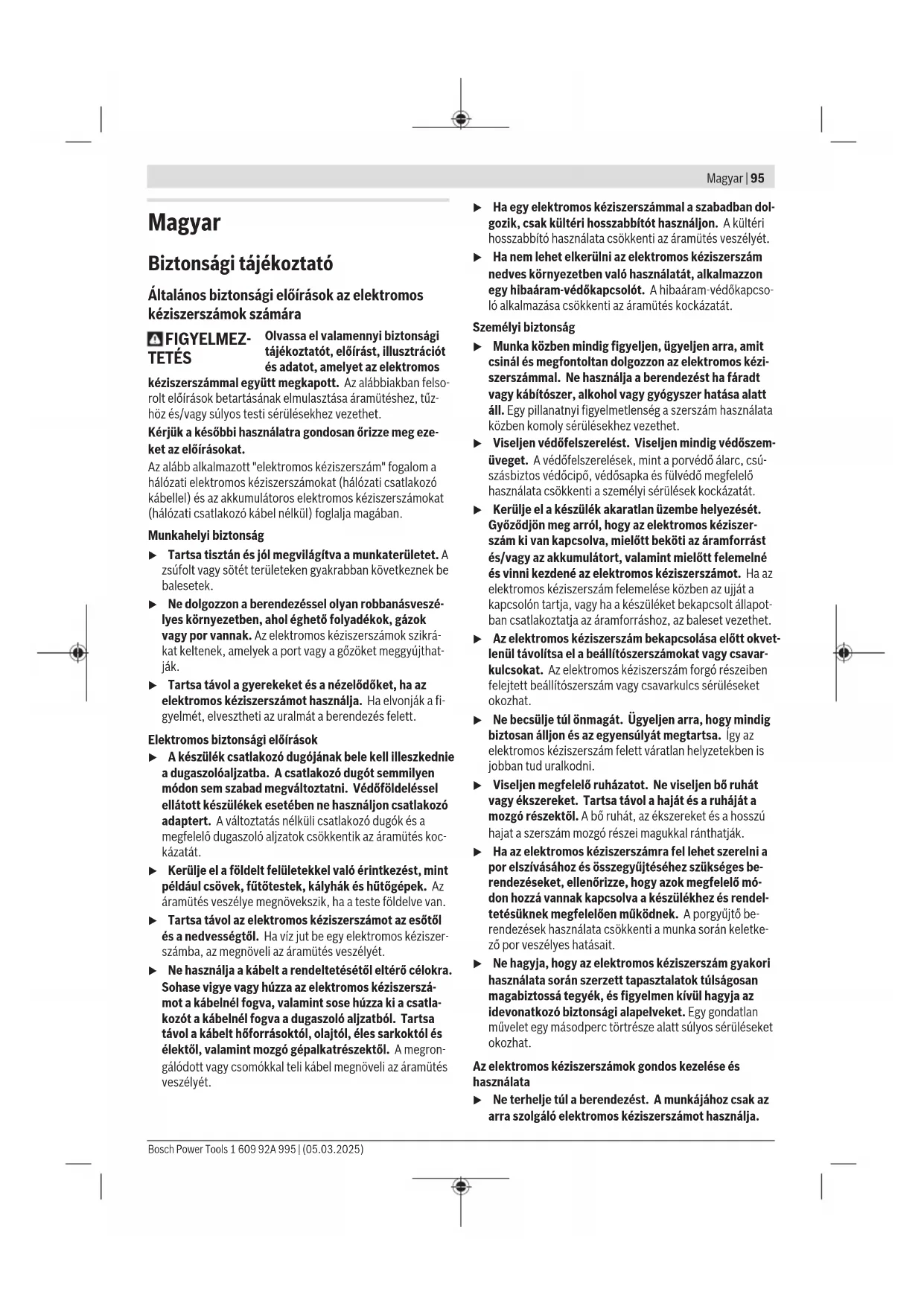

Biztonsági tájékoztató
Általános biztonsági előírások az elektromos kéziszerszámok számára
FIGYELMEZ-TETÉS
Olvassa el valamennyi biztonsági
tájékoztatót, előírást, illusztrációt
és adatot, amelyet az elektromos
kéziszerszámmal együtt megkapott. Az alábbiakban felsorolt előírások betartásának elmulasztása áramütéshez, tűzhöz és/vagy súlyos testi sérülésekhez vezethet.
Kérjük a későbbi használatra gondosan örizze meg eze-
ket az előírásokat.
Az alább alkalmazott "elektromos kéziszerszám" fogalom a hálózati elektromos kéziszerszámokat (hálózati csatlakozó kábellel) és az akkumulátoros elektromos kéziszerszámokat (hálózati csatlakozó kábel nélkül) foglalja magában.
Munkahelyi biztonság
Tartsa tisztán és jól megvilágítva a munkaterületet. A zsúfolt vagy sötét területeken gyakrabban következnek be balesetek.
▶ Ne dolgozzon a berendezéssel olyan robbanásveszélyes környezetben, ahol éghető folyadékok, gázok vagy por vannak. Az elektromos kéziszerszámok szikrákat keltenek, amelyek a port vagy a gözöket meggyújthatják.
Tartsa távol a gyerekeket és a nézelődöket, ha az elektromos kéziszerszámot használja. Ha elvonják a figyelmét, elvesztheti az uralmát a berendezés felett.
Elektromos biztonsági előírások
A készülék csatlakozó dugójának bele kell illeszkednie a dugaszolóaljzatba. A csatlakozó dugót semmilyen módon sem szabad megváltoztatni. Védőföldeléssel ellátott készülékek esetében ne használjon csatlakozó adaptert. A változtatás nélküli csatlakozó dugók és a megfelelő dugaszoló aljzatok csökkentik az áramütés kockázatát.
Kerülje el a földelt felületekkel való érintkezést, mint például csövek, fütötestek, kályhák és hütőgépek. Az áramütés veszélye megnövekszik, ha a teste földelve van.
Tartsa távol az elektromos kéziszerszámot az esőtöl és a nedvességtől. Ha víz jut be egy elektromos kéziszerszámba, az megnöveli az áramütés veszélyét.
▶ Ne használja a kábelt a rendeltetésétől eltérő célokra. Sohase vigye vagy húzza az elektromos kéziszerszá-mot a kábelnél fogva, valamint sose húzza ki a csatlakozót a kábelnél fogva a dugaszoló aljzatból. Tartsa távol a kábelt höforrásoktól, olajtól, éles sarkoktól és élektől, valamint mozgó gépalkatrészektől. A megrongálódott vagy csomókkal teli kábel megnöveli az áramütés veszélyét.
▶ Ha egy elektromos kéziszerszámmal a szabadban dolgozik, csak kültéri hosszabbítót használjon. A kültéri hosszabbító használata csökkenti az áramütés veszélyét.
Ha nem lehet elkerülni az elektromos kéziszerszám nedves környezetben való használatát, alkalmazzon egy hibaáram-védőkapcsolót. A hibaáram-védőkapcsoló alkalmazása csökkenti az áramütés kockázatát.
Személyi biztonság
Munka közben mindig figyeljen, ügyeljen arra, amit csinál és megfontoltan dolgozzon az elektromos kéziszerszámmal. Ne használja a berendezést ha fáradt vagy kábítószer, alkohol vagy gyógyszer hatása alatt áll. Egy pillanatnyi figyelmetlenség a szerszám használata közben komoly sérülésekhez vezethet.
Viseljen védőfelszerelést. Viseljen mindig védőszemüveget. A védőfelszerelések, mint a porvédő álarc, csúszásbiztos védőcipő, védősapka és fülvédő megfelelő használata csökkenti a személyi sérülések kockázatát.
Kerülje el a készülék akaratlan üzembe helyezését. Győződjön meg arról, hogy az elektromos kéziszerszám ki van kapcsolva, mielött beköti az áramforrást és/vagy az akkumulátort, valamint mielött felemelné és vinni kezdené az elektromos kéziszerszámot. Ha az elektromos kéziszerszám felemelése közben az ujját a kapcsolón tartja, vagy ha a készüléket bekapcsolt állapotban csatlakoztatja az áramforráshoz, az baleset vezethet.
Az elektromos kéziszerszám bekapcsolása elött okvetlenül távolítsa el a beállítószerszámokat vagy csavarkulcsokat. Az elektromos kéziszerszám forgó részeiben felejtett beállítószerszám vagy csavarkulcs sérüléseket okozhat.
▶ Ne becsülje túl önmagát. Ügyeljen arra, hogy mindig biztosan álljon és az egyensúlyát megtartsa. Igy az elektromos kéziszerszám felett váratlan helyzetekben is jobban tud uralkodni.
Viseljen megfelelő ruházatot. Ne viseljen bő ruhát vagy ékszereket. Tartsa távol a haját és a ruháját a mozgó részektől. A bő ruhát, az ékszereket és a hosszú hajat a szerszám mozgó részei magukkal ránthatják.
Ha az elektromos kéziszerszámra fel lehet szerelni a por elszívásához és összegyűjtéséhez szükséges berendezéseket, ellenőrizze, hogy azok megfelelő módon hozzá vannak kapcsolva a készülékhez és rendeltetésüknek megfelelően működnek. A porgyűjtő berendezések használata csökkenti a munka során keletkező por veszélyes hatásait.
▶ Ne hagyja, hogy az elektromos kéziszerszám gyakori használata során szerzett tapasztalatok túlságosan magabiztossá tegyék, és figyelmen kívül hagyja az idevonatkozó biztonsági alapelveket. Egy gondatlan müvelet egy másodperc törtrésze alatt súlyos sérüléseket okozhat.
Az elektromos kéziszerszámok gondos kezelése és használata
▶ Ne terhelje túl a berendezést. A munkájához csak az arra szolgáló elektromos kéziszerszámot használja.
96 | Magyar
A megfelelő elektromos kéziszerszámmal a megadott teljesítménytartományon belül jobban és biztonságosabban lehet dolgozni.
▶ Ne használjon olyan elektromos kéziszerszámot, amelynek a kapcsolója elromlott. Minden olyan elektromos kéziszerszám, amelyet nem lehet sem be-, sem ki-kapcsolni, veszélyes és meg kell javíttatni.
Húzza ki a csatlakozót az áramforrásból és/vagy távolítsa el az akkumulátort (ha az leválasztható az elektromos kéziszerszámtól), mielőtt az elektromos kéziszerszámon beállítási munkákat végez, tartozékokat cserél vagy a szerszámot tárolásra elteszi. Ez az elővigyázatossági intézkedés meggátolja a szerszám akaratlan üzembe helyezését.
A használaton kívüli elektromos kéziszerszámokat olyan helyen tárolja, ahol azokhoz gyermekek nem férhetnek hozzá. Ne hagyja, hogy olyan személyek használják az elektromos kéziszerszámot, akik nem ismerik a szerszámot, vagy nem olvasták el ezt az útmutatót. Az elektromos kéziszerszámok veszélyesek, ha azokat gyakorlatlan személyek használják.
Tartsa megfelelően karban az elektromos kéziszerszá- mokat és a tartozékokat. Ellenőrizze, hogy a mozgó alkatrészek kifogástalanul müködnek-e, nincsenek-e beszorulva, illetve nincsenek-e eltörve vagy megrongálódva olyan alkatrészek, amelyek hatással lehetnek az elektromos kéziszerszám müködésére. A berendezés megrongálódott részeit a készülék használata előtt javíttassa meg. Sok olyan baleset történik, amelyet az elektromos kéziszerszám nem megfelelő karbantartá- sára lehet visszavezetni.
Tartsa tisztán és éles állapotban a vágószerszámokat. Az éles vágóélekkel rendelkező, gondosan ápolt vágószerszámok ritkábban ékelődnek be és azokat könnyebben lehet vezetni és irányítani.
Az elektromos kéziszerszámokat, tartozékokat, szerszámbiteket stb. csak ezen kezelési utasításoknak megfelelően használja. Vegye figyelembe a munkakörülményeket valamint a kivitelezendő munka sajátosságait. Az elektromos kéziszerszám eredeti rendeltetésétől eltérő célokra való alkalmazása veszélyes helyzeteket eredeményezhet.
Tartsa szárazon, tisztán valamint olaj- és zsírmentes állapotban a fogantyúkat és markoló felületeket. A csűszós fogantyúk és markoló felületek váratlan helyzetekben lehetetlenné teszik az elektromos kéziszerszám biztonságos kezelését és irányítását.
Az akkumulátoros elektromos kéziszerszámok gondos kezelése és használata
Az akkumulátort csak a gyártó által ajánlott töltökészülékekkel töltse fel. Ha egy bizonyos akkumulátortípus feltöltésére szolgáló töltökészülékben egy másik akkumulátort próbál feltölteni, tüz keletkezhet.
- Az elektromos kéziszerszámhoz csak az ahhoz tartozó akkumulátort használja. Más akkumulátorok használata személyi sérüléseket és tüzet okozhat.
A használaton kívüli akkumulátort tartsa távol bármely fémtárgytól, mint például irodai kapcsoktól, pénzérméktől, kulcsoktól, szögektől, csavaroktól és más kisméretű fémtárgyaktól, amelyek áthidalhatják az érintkezőket. Az akkumulátor érintkezői közötti rövidzárlat égési sérüléseket vagy tüzet okozhat.
Nem megfelelő körülmények esetén az akkumulátorból folyadék léphet ki. Kerülje az érintkezést a folyadékkal. Ha véletlenül mégis érintkezésbe került a folyadékkal, azonnal öblítse le vízzel az érintett felületet. Ha a folyadék a szemébe jutott, keressen fel ezen kívül egy orvost. Az akkumulátorból kilépő folyadék irritációkat vagy égéses börsérüléseket okozhat.
Sohase használjon egy akkumulátort vagy szerszámot, ha az megrongálódott, vagy ha változtatásokat hajtottak végre rajta. A megrongálódott vagy megváltoztatott akkumulátorok kiszámíthatatlanul viselkedhetnek, amely tűzhöz, robbanáshoz vagy sérülésveszélyhez vezet.
▶ Ne tegye ki se az akkumulátort se a szerszámot tüz, vagy extrém hőmérsékleti hatásoknak. Ha az akkumulátort tűznek, vagy 130 °C-ot meghaladó hőmérsékletnek teszi ki, az robbanást okozhat.
Tartson be valamennyi töltési előírást és ne töltse fel az akkumulátort, ha annak hömérséklete az utasításokban megadott hömérséklet-tartományon kívül van. Az akkumulátor nem megfelelő módon, vagy a megadott hömérséklet-tartományon kívüli feltöltése megrongálhatja az akkumulátort és megnövelheti a tűzveszélyt.
Szerviz
Az elektromos kéziszerszámot csak szakképzett személyzet kizárólag eredeti pótalkatrészek felhasználásával javíthatja. Ez biztosítja, hogy az elektromos kéziszerszám biztonságos maradjon.
▶ Sohase szervizeljen megrongálódott akkumulátort. Az akkumulátort csak a gyártónak, vagy az erre feljogosított szolgáltatóknak szabad szervizelniük.
Biztonsági figyelmeztetések fúrókhoz
Biztonsági figyelmeztetések minden müvelethez
Az elektromos kéziszerszámot csak a szigetelt markolatfelületeknél fogja, főleg ha olyan műveletet hajt végre, melynek során a vágó tartozék vagy más tartozékok rejtett vezetékekhez érhetnek. Ha a vágó tartozék vagy egy rögzítő elem egy feszültség alatt álló vezetékhez ér, az elektromos kéziszerszám fedetlen fémrészei szintén feszültség alá kerülhetnek és áramütéshez vezethetnek.
Biztonsági figyelmeztetések hosszú fúrófejek használatához
Sohase működtesse a kéziszerszámot magasabb fordulatszámmal, mint a fúrófej legnagyobb megengedett fordulatszáma. Magasabb fordulatszámok esetén a fúrófej kihajolhat, amikor szabadon forog, anélkül, hogy érintené a munkadarabot, és így személyi sérülést okozhat.
▶ Mindig egy alacsony fordulatszámmal kezdje a fúrást, úgy, hogy az indításkor a fúrófej hegye érintkezésben legyen a munkadarabbal. Magasabb fordulatszámok esetén a fúrófej kihajolhat, amikor szabadon forog, anélkül, hogy érintené a munkadarabot, és így személyi sérülést okozhat.
Csak a fúrófejjel egy vonalban gyakoroljon nyomást a kéziszerszámra és ne alkalmazzon túl nagy nyomást. A fúrófejek elgörbülhetnek és töréshez vagy a kéziszerszám feletti uralom elvesztéséhez vezethetnek, ez pedig személyi sérülésekhez vezethet.
Kiegészítő biztonsági előírások
Ha a betétszerszám leblokkolt, azonnal kapcsolja ki az elektromos kéziszerszámot. Számítson magas reakciós nyomatékokra, amelyek egy visszarúgást okozhatnak. A betétszerszám leblokkol, ha az elektromos kéziszerszám túlterhelés alá kerül, vagy beékelődik a megmunkálásra kerülő munkadarabba.
Tartsa szorosan fogva az elektromos kéziszerszámot. A csavarok megszorításkor és kilazításakor rövid időre magas reakciós nyomatékok léphetnek fel.
A megmunkálásra kerülő munkadarabot megfelelően rögzítse. Egy befogó szerkezettel vagy satuval rögzített munkadarab biztonságosabban van rögzítve, mintha csak a kezével tartaná.
A rejtett vezetékek felkutatásához használjon arra alkalmas fémkereső készüléket, vagy kérje ki a helyi energiaellátó vállalat tanácsát. Ha egy elektromos vezetéket a berendezéssel megérint, az tűzhöz és áramütéshez vezethet. Egy gázvezeték megrongálása robbanást eredményezhet. Ha egy vízvezetéket szakít meg, anyagi károk keletkeznek.
Várja meg, amíg az elektromos kéziszerszám teljesen leáll, mielött letenné. A betétszerszám beékelődhet, és a kezelő elvesztheti az uralmát az elektromos kéziszerszám felett.
Az akkumulátorok megrongálódása vagy szakszerűtlen kezelése esetén abból gözök léphetnek ki. Az akkumulátor kigyulladhat vagy felrobbanhat. Azonnal juttasson friss levegőt a helyiségbe, és ha panaszai vannak, keressen fel egy orvost. A gözök ingerelhetik a légutakat.
▶ Ne módosítsa és nyissa fel az akkumulátort. Ekkor fennáll a rövidzárlat veszélye.
Az akkumulátort hegyes tárgyak, például tük vagy csavarhúzók, vagy külső eröbehatások megrongálhat-ják. Belső rövidzárlat léphet fel és az akkumulátor kigyulladhat, füstöt bocsáthat ki, felrobbanhat, vagy túlhevülhet.
Az akkumulátort csak a gyártó termékeiben használja.
Az akkumulátort csak így lehet megvédeni a veszélyes túlterheléstől.
Óvja meg az elektromos kéziszerszámot a forróságtól, például a tartós napsugárzástól, a tüztől, a szennyezésektől, a víztől és a nedvességtől. Robbanásveszély és rövidzárlat veszélye áll fenn.
A termék és a teljesítmény leírása
Olvassa el az összes biztonsági figyelmeztetést és előírást. A biztonsági előírások és utasítások betartásának elmulasztása áramütéshez, tűzhöz és/vagy súlyos sérülésekhez vezethet.
Kérjük, vegye figyelembe a Használati Utasítás első részében található ábrákat.
Rendeltetésszerű használat
Az elektromos kéziszerszám csavarok becsavarozására és ki-hajtására, valamint fában, fémekben, kerámiákban és mű-anyagokban való fúrásra szolgál.
Az ábrázolásra kerülő komponensek
Az ábrázolt alkatrészek sorszámozása megfelel az elektromos kéziszerszám ábrájának, az ábrákat tartalmazó oldalon.
(1) Szerszámbefogó egység
(2) (Fém-) gyorsbefogó fúrótokmány
(3) Forgatónyomaték-előválasztó beállítógyűrű
(4) Fokozatváltó kapcsoló
(5) Forgásirány-átkapcsoló
(6) Akkumulátor reteszelésfeloldó gomb ^a)
(7) Akkumulátor ^a)
(8) Be-/kikapcsoló
(9) Akkumulátortöltöttségi kijelző
(10) Munkalámpa
(11) Fogantyú (szigetelt fogantyú-felület)
(12) Csavarozóbit ^4
(13) Univerzális bittartó ^a)
(14) Övtartó csat ^a)
a) Ez a tartozék nem tartozik a standard szállítmányhoz.
Müszaki adatok
| Akkumulátoros fúró- és csavarozógép | GSR 12V-32 |
| Rendelési szám | | 3 601 JN7 0.. |
| Névleges feszültség V= 12 | | |
| Üresjárati fordulatszám ^A) | | |
| - 1. fokozat perc | ^-1 | 0-475 |
| - 2. fokozat perc | ^-1 | 0-1800 |
| Max. fordulatszám kemény/puha csavarozásnál az ISO 5393 szerint ^A) | Nm 32/21 | |
| Max. fúró-∅ (1./2. fokozat) | | |
| - Acél mm 10 | | |
| - Fa mm 35 | | |
| Tokmány befogási tartomá-nya | mm 0,8-10 | |
98 | Magyar
| Akkumulátoros fúró- és csavarozógép | GSR 12V-32 |
| Max. csavar-∅ mm 8 | |
| Súly ^B) | kg 0,7 | |
| Javasolt környezeti hőmér-séklet a töltés során | °C 0 ... +35 | |
| Megengedett környezeti hő-mérséklet az üzemelés és a tárolás során | °C -20 ... +50 | |
| Javasolt akkumulátorok GBA 12V... | |
| Javasolt töltőkészülékek GAL 12... | GAX 18... |
A) 20–25 °C hömérsékleten a GBA 12V 6.0Ah akkumulátorral mérve
B) Súly akkumulátor nélkül (az akkumulátor súlyát lásd http://www.bosch-professional.com)
Az értékek termékenként változhatnak és függnek az alkalmazási, valamint környezeti feltételektől is. További információk a www.bosch-professional.com/wac címen találhatók.
Zaj és vibráció értékek
A zajkibocsátási értékek a EN 62841-2-1 szabványnak megfelelően kerültek meghatározásra.
Az elektromos kéziszerszám A-értékelésű zajszintjének tipikus értékei: Hangnyomásszint 76 dB(A); hangteljesítményszint 84 dB(A). A szórás, K = 5 dB.
Viseljen hallásvédőt!
Az a _h rezgési összértékek (a három irány vektorösszege) és a K szórás a EN 62841-2-1 szabványnak megfelelően meghatározott értékei:
Fúrás fémben: a_n=1,5m/s^2,K=1,5m/s^2
Az ezen utasításokban megadott rezgésszint és zajkibocsátási érték egy szabványban rögzített mérési módszerrel került meghatározásra és az elektromos kéziszerszámok egymással való összehasonlítására alkalmazható. Ez az érték a rezgés- és zajkibocsátás ideiglenes becslésére is alkalmas.
A megadott rezgésszint és zajkibocsátási érték az elektromos kéziszerszám fő alkalmazásaira vonatkozik. Ha az elektromos kéziszerszámot más alkalmazásokra, eltérő betétszerszámokkal vagy nem kielégítő karbantartás mellett használják, a rezgésszint és a zajkibocsátási érték a fenti értékektől eltérhet. Ez az egész munkaidőre vonatkozó rezgés- és zajkibocsátást lényegesen megnövelheti.
A rezgés- és zajkibocsátás pontos megbecsüléséhez figyelembe kell venni azokat az időszakokat is, amikor a készülék kikapcsolt állapotban van, vagy amikor be van ugyan kapcsolva, de nem kerül ténylegesen használatra. Ez az egész munkaidőre vonatkozó rezgés- és zajkibocsátást lényegesen csökkentheti.
Hozzon kiegészítő biztonsági intézkedéseket a kezelőnek a rezgések hatása elleni védelmére, például: Az elektromos kéziszerszám és a betétszerszámok karbantartása, a kezek melegen tartása, a munkamenetek megszervezése.
Akkumulátor
A Bosch vállalat az akkumulátoros elektromos kéziszerszá- mokat akkumulátorok nélkül is árusítja. Azt, hogy az Ön elektromos kéziszerszámának szállítási terjedelme egy akku- mulátort is magában foglal-e, a csomagolásról lehet leolvas- ni.
Az akkumulátor feltöltése
Csak a Műszaki Adatoknál megadott töltőkészülékeket használja. Csak ezek a töltőkészülékek felelnek meg pontosan az Ön elektromos kéziszerszámában alkalmazásra kerülő Li-ion-akkumulátornak.
Figyelem: A lítium-ion-akkumulátorok a nemzetközi szállítási előírásoknak megfelelően csak részben feltöltve kerülnek kiszállításra. Az akkumulátor teljes teljesítményének biztosítására az első alkalmazás előtt töltse fel teljesen az akkumulátort.
Az akkumulátor beszerelése
Tolja be a feltöltött akkumulátort az akkumulátor fogadó egy-ségbe, amíg az érezhetően bepattan.
Az akkumulátor kivétele
Az akkumulátor eltávolításához nyomja meg az akkumulátor reteszelés feloldó gombokat és húzza ki az akkumulátort. Ne eröltesse a kihúzást.
Akkumulátor töltöttségi szint kijelző
Az akkumulátortöltöttségi kijelző 3 zöld LED-je az akkumulátor töltöttségi állapotát mutatja.
| LED Kapacitás |
| Tartós fény, 3 x zöld 68–100 % | |
| Tartós fény, 2 x zöld 22–68 % | |
| Tartós fény, 1 x zöld 2–22 % | |
| Villogó fény, 1 x zöld 0–2 % | |
Tájékoztató az akkumulátor optimális kezeléséhez
Óvja meg az akkumulátort a nedvességtöl és a víztöl.
Az akkumulátort csak a -20^ ... 50^ hömérséklet tartományban szabad tárolni. Ne hagyja például az akkumulátort nyáron egy gépjármüben.
Ha az akkumulátor feltöltése után a készülék már csak lényegesen rövidebb ideig üzemeltethető, akkor az akkumulátor elhasználódott és ki kell cserélni.
Vegye figyelembe a hulladékba való eltávolítással kapcsolatos előírásokat.
Összeszerelés
▶ Minden elektromos kéziszerszámon végzett munka elött (pl. karbantartás, szerszámcse sere stb.) vegye ki az akkumulátort az elektromos kéziszerszámból. Ellen-
kező esetben a be-/kikapcsoló véletlen megérintésekor bekapcsolódó készülék sérüléseket okozhat.
Szerszámcse (lásd a A ábrát)
Nyissa ki a (2) gyorsbefogó tokmányt az ① forgásirányba forgatva, amíg be lehet helyezni a szerszámot. Tegye be a szerszámot.
Forgassa el kézzel, eröteljesen a (2) gyorsbefogó fúrótokmány hüvelyét a ② irányba. A fúrótokmány ezzel automatikusan reteszelésre kerül.
A reteszelés ismét kioldódik, ha a kezelő a betétszerszám eltávolításához a hüvelyt az ellenkező irányba forgatja.
Por- és forgácselszívás
Az ólomtartalmú festékrétegek, egyes fafajták, ásványok és fémek pora egészségkárosító hatású lehet. A poroknak a kezelő vagy a közelben tartózkodó személyek által történő megérintése vagy belégzése allergikus reakciókhoz és/vagy a légutak megbetegedését vonhatja maga után.
Egyes faporok, például tölgy- és bükkfaporok rákkeltő hatásúak, föleg ha a faanyag kezeléséhez más anyagok is vannak bennük (kromát, favédő vegyszerek). A készülékkel azbesztet tartalmazó anyagokat csak szakembereknek szabad megmunkálniuk.
- Gondoskodjon a munkahely jó szellőztetéséről.
- Ehhez a munkához célszerű egy P2 szűrőosztályú porvé-dő álarcot használni.
A feldolgozásra kerülő anyagokkal kapcsolatban tartsa be az adott országban érvényes előírásokat.
Gondoskodjon arról, hogy a munkahelyén ne gyülhes- sen össze por. A porok könnyen meggyulladhatnak.
Üzemeltetés
Üzembe helyezés
A forgásirány beállítása (lásd a B ábrát)
A (5) forgásirány-átkapcsoló az elektromos kéziszerszám forgásirányának megváltoztatására szolgál. Ha a (8) be-/ki-kapcsoló be van nyomva, akkor a forgásirányt nem lehet átkapcsolni.
Jobbra forgás: Fúráshoz és csavarok behajtásához tolja el balra ütközésig a (5) forgásirány átkapcsolót.
Balra forgás: Csavarok kilazításához, illetve kihajtásához tolja el a (5) forgásirány átkapcsolót ütközésig jobbra.
A forgatónyomaték előválasztása
A forgatónyomaték-előválasztó beállítógyűrűvel (3) a szükséges forgatónyomatékot 20 fokozatban előre be lehet állítani. Helyes beállítás esetén a betétszerszám leáll, mihelyt a csavar feje az anyag felületével egy síkba kerül, illetve amikor a szerszám eléri a beállított forgatónyomatékot. A helyzetben a biztonsági tengelykapcsoló deaktiválva van, például a fúráshoz.
A csavarok kihajtásához szükség esetén állítson be egy magasabb fokozatot, vagy állítsa a kapcsolót a jelre.
helyzetben érhető el a maximális forgatónyomaték a fú-rásnál és a csavarozásnál.
Mechanikus sebességfokozat beállítás
▶ A (4) forgásirány-átkapcsolót csak álló elektromos kéziszerszám esetén kapcsolja át.
A fokozatválasztó kapcsolót mindig ütközésig el kell tolni. Ellenkező esetben az elektromos kéziszerszám megrongálódhat.
A (4) fokozatválasztó kapcsolóval 2 fordulatszám tartomnyt lehet előre beállítani.
| A fokozatvál-tó kapcsoló(4) helyzete | Fordulatszám | Forgató-nyomaték | Alkalmazási terü-let |
| 1 Alacsony Magas Nehéz alkalmazá- | sokhoz:pl. fúrás és csavarozás nagy átmérővel |
| 2 Magas Alacsony Könnyű alkalmazá- | sokhoz:pl. fúrás és csavarozás kis átmérővel |
Az üzemmód beállítása
Fúrás
Állítsa be a forgatónyomaték-előválasztó beállítógyűrűt (3) a „Fúrás” szimbólumra, hogy elérje a maximális forgatónyomatékot a fúrás-nál és a csavarozásnál.
Csavarozás
Állítsa be a forgatónyomaték-előválasztó beállítógyűrűt (3) a kívánt forgatónyomaték-fokozatra.
A fordulatszám beállítása
A bekapcsolt elektromos kéziszerszám fordulatszámát annak megfelelően szabályozhatja, mennyire nyomja be a (8) be-/kikapcsolót.
A (8) be-/kikapcsolóra gyakorolt enyhe nyomás alacsony löketszámot eredményez. Növekvő nyomás esetén a forsulatszám is növekszik.
Be- és kikapcsolás
Az elektromos kéziszerszám üzembe helyezéséhez nyomja be és tartsa benyomva a (8) be-/kikapcsolót.
A munkahely megvilágító lámpa kissé vagy teljesen megnyomott (8) be-/kikapcsoló esetén világít és gondoskodik arról, hogy a munkaterület hátrányos külső megvilágítás esetén is megfelelően meg legyen világítva.
Az elektromos kéziszerszám kikapcsolásához eressze el a (8) be-/kikapcsolót.
Gyors lekapcsolás (KickBack Control)
A gyorskikapcsoló (KickBack Control) az elektromos kéziszerszám biztosabb irányítását teszi lehetővé és ezzel a KickBack Control nélküli elektromos kéziszerszámokkal
100 | Русский
összehasonlítva megnöveli a felhasználót védő berendezések hatékonyságát. Ha az elektromos kéziszerszám hirtelen és előre nem látható módon elfordul a fúrási tengely körül az elektromos kéziszerszám azonnal kikapcsolásra kerül.
A gyors lekapcsolást az elektromos kéziszerszámon villogó munkalámpa jelzi.
Az ismételt üzembe helyezéshez engedje el, majd ismét nyomja be a be-/kikapcsolót.
Ha a KickBack Control funkció nem működik, a fúrógépet nem lehet bekapcsolni. Az elektromos kéziszer számát csak szakképzett személyzet csak eredeti póta-alkatrészek felhasználásával javíthatja.
Hömérsékletfüggö túlterhelés elleni védelem
Rendeltetésszerű használat esetén az elektromos kéziszer-
számot nem lehet túlterhelni. Túl magas terhelés esetén az
elektronika kikapcsolja az elektromos kéziszerszámot, amíg
az ismét el nem éri az optimális üzemi hőmérséklet tarto-
mányt.
Ezt az állapotot a akkumulátor töltöttségi szint kijelző 3 LED-je futó fénnyel jelzi. A LED-ek kikapcsolásra kerülnek, mi-helyt az elektromos kéziszerszám elérte az optimális üzemi hőmérsékletét.
Munkavégzési tanácsok
Az elektromos kéziszerszámot csak kikapcsolt állapotban tegye fel az anyacsavarra / csavarra. A forgó betét-szerszámok lecsúszhatnak.
Ha hosszabb ideig alacsony fordulatszámmal dolgozott, akkor az elektromos kéziszerszámot a lehütéshez kb. 3 percig maximális fordulatszámmal üresjáratban járassa.
Fémekben végzett fúráshoz csak kifogástalan állapotú, kiélesített HSS-fúrófejeket használjon (HSS = nagyteljesítményű gyorsvágó acél). A Bosch tartozékprogramja garantálja a megfelelő minőséget.
Ha nagyobb, hosszabb csavarokat akar kemény anyagba becsavarozni, akkor célszerű a menet magátmérőjének megfelelő, a csavar hosszúságának 2/3-át kitevő megfelelő hosszúságú furatot előfúrni.
Övtartó csat (lásd a C ábrát)
Az övtartó csat (14) segítségével az elektromos kéziszerszá-mot például felakaszthatja egy hevederre. Ekkor mindkét ke-ze szabad, és az elektromos kéziszerszám mindig rendelke-zésre áll.
Karbantartás és szerviz
Karbantartás és tisztítás
▶ Minden elektromos kéziszerszámon végzett munka előtt (pl. karbantartás, szerszámcse re stb.) vegye ki az akkumulátort az elektromos kéziszerszámból. Ellenkező esetben a be-/kikapcsoló véletlen megérintésekor bekapcsolódó készülék sérüléseket okozhat.
Tartsa mindig tisztán az elektromos kéziszerszámot és annak szellőzőnyílásait, hogy jól és biztonságosan dolgozhasson.
Vevőszolgálat és alkalmazási tanácsadás
Magyarország
Tel.: +36 1 879 8502
Szervizcímeinket és a javítási szolgáltatásokhoz való linkeket, valamint az alkatrészrendeléseket a www.bosch-pt.com/serviceaddresses oldalon találja.
Ha kérdései vannak vagy pótalkatrészeket szeretne rendelni, okvetlenül adja meg a termék típustábláján található 10-jegyű cikkszámot.
Eltávolítás
Az elektromos kéziszerszámokat, az akkumulátorokat, a tartozékokat és a csomagolást a környezetvédelmi szempontoknak megfelelően kell újrafelhasználásra előkészíteni.
Ne dobja ki az elektromos kéziszerszámokat és az akkumulátorokat/elemeket a háztartási szemétbe!
Csak az EU-tagországok számára:
A már nem használható elektromos kéziszerszámokat és a hibás vagy elhasznált akkumulátorokat/elemeket elkülönítve kell ártalmatlanítani. Használja a rendelkezésre álló gyűjtőrendszereket.
Szakszerűtlen ártalmatlanítás esetén az elhasznált elektromos és elektronikus készülékek a veszélyes anyagok lehetséges jelenléte miatt káros hatással lehetnek a környezetre és az emberek egészségére.
Русский
