КОРИСНИЧКИ ПРИРАЧНИК GSR 12V32 Professional BOSCH
Македонски...... Страница 134
Shqip.... Faqe 140
Srpski ...... Strana 145
Slovenščina ....Stran 151
Hrvatski....Stranica 156

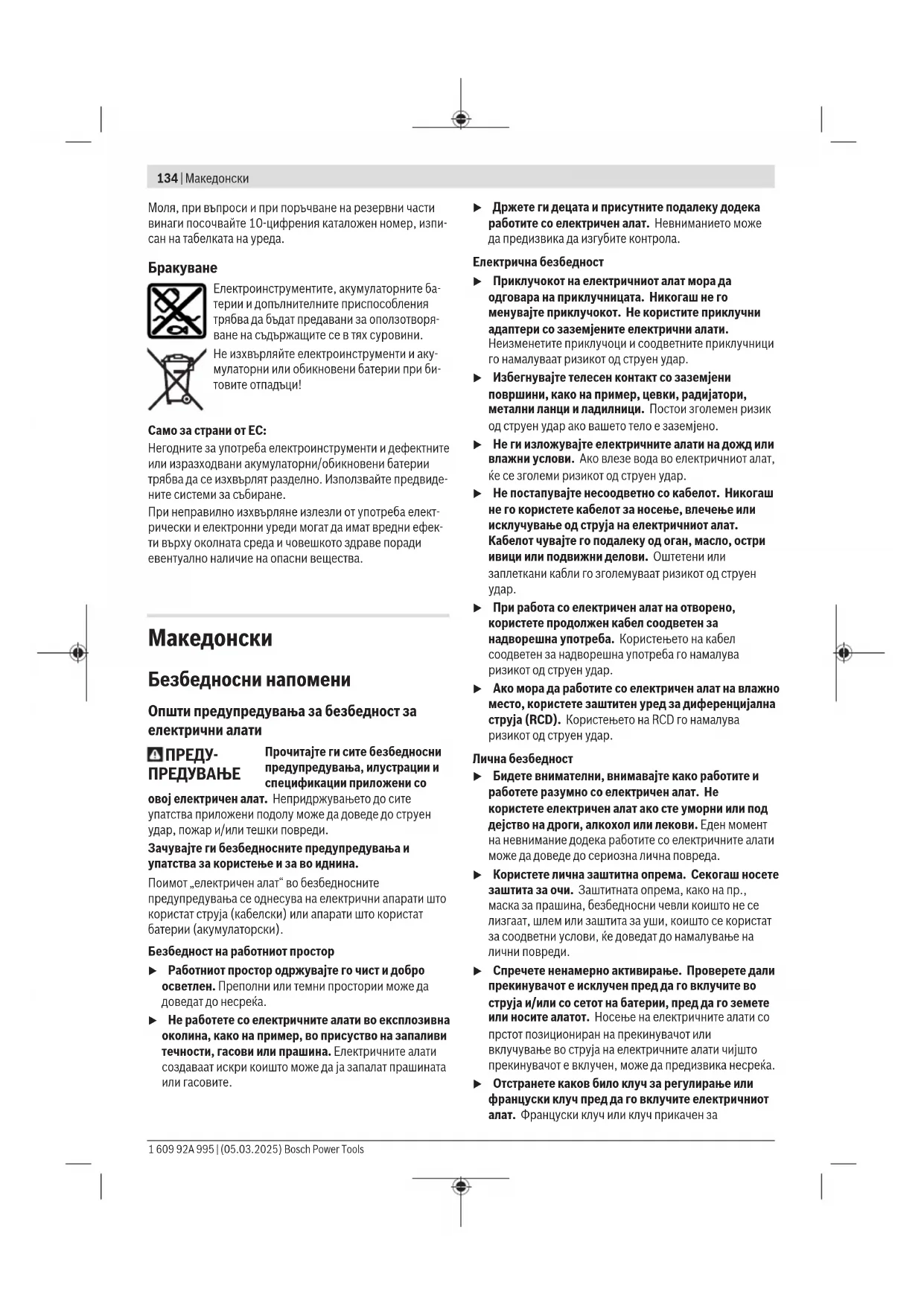

Безбедносни напомени
Општи предупредувања за безбедност за електрични алати
ПРЕДУ- ПРЕДУВАЊЕ
Прочитајте ги сите безбедносни предупредувања, илустрации и спецификации приложени со
овој електричен алат. Непридржувањето до сите упатства приложени подолу може да доведе до струен удар, пожар и/или тешки повреди.
Зачувајте ги безбедносните предупредувања и упатства за користење и за во иднина.
Поимот „електричен алат“ во безбедносните предупредувања се однесува на електрични апарати што користат струја (кабелски) или апарати што користат батерии (акумулаторски).
Безбедност на работниот простор
Работниот простор одржувајте го чист и добро осветлен. Преполни или темни простории може да доведат до несреќа.
▶ Не работете со електричните алати во експлозивна околина, како на пример, во присуство на запаливи течности, гасови или прашина. Електричните алати создаваат искри коишто може да ја запалат прашината или гасовите.
▶ Држете ги децата и присутните подалеку додека работите со електричен алат. Невниманието може да предизвика да изгубите контрола.
Електрична безбедност
▶ Приклучокот на електричниот алат мора да одговара на приклучницата. Никогаш не го менувајте приклучокот. Не користите приклучни адаптери со заземјените електрични алати.
Неизменетите приклучоци и соодветните приклучници го намалуваат ризикот од струен удар.
Избегнувајте телесен контакт со заземјени површини, како на пример, цевки, радијатори, метални ланци и ладилници. Постои зголемен ризик од струен удар ако вашето тело е заземјено.
▶ Не ги изложувајте електричните алати на дожд или влажни услови. Ако влезе вода во електричниот алат, ќе се зголеми ризикот од струен удар.
He постапувајте несоодветно со кабелот. Никогаш не го користете кабелот за носење, влечење или исклучување од струја на електричниот алат. Кабелот чувајте го подалеку од орган, масло, остри ивици или подвижни делови. Оштетени или заплеткани кабли го зголемуваат ризикот од струен удар.
▶ При работа со електричен алат на отворено, користете продолжен кабел соодветен за надворешна употреба. Користењето на кабел соодветен за надворешна употреба го намалува ризикот од струен удар.
▶ Ако мора да работите со електричен алат на влажно место, користете заштитен уред за диференцијална струја (RCD). Користењето на RCD го намалува ризикот од струен удар.
Лична безбедност
▶ Бидете внимателни, внимавајте како работите и работете разумно со електричен алат. Не користете електричен алат ако сте уморни или под дејство на дроги, алкохол или лекови. Еден момент на невнимание додека работите со електричните алати може да доведе до сериозна лична повреда.
▶ Користете лична заштитна опрема. Секогаш носете заштита за очи. Заштитната опрема, како на пр., маска за прашина, безбедносни чевли коишто не се лизгаат, шлем или заштита за уши, коишто се користат за соодветни услови, їе доведат до намалување на лични повреди.
Спречете ненамерно активирање. Проверете дали прекинувачот е исклучен пред да го включите во струја и/или со сетот на батерии, пред да го земете или носите алатот. Носење на електричните алати со прстот позициониран на прекинувачот или включување во струја на електричните алати чијшто прекинувачот е включен, може да предизвика несреќа.
▶ Отстранете каков било клуч за регулирање или француски клуч пред да го включите електричниот алат. Француски клуч или клуч прикачен за
ротирачкиот дел на електричниот алат може да доведе до лична повреда.
▶ Не ги пречекорувајте ограничувањата. Постојано одржувајте соодветна положба и рамнотежа. Ова овозможува подобра контрола на електричниот алат во непредвидливи ситуации.
▶ Облечете се соодветно. Не носете широка облека и накит. Косата и алиштата треба да бидат подалеку од подвижните делови. Широката облека, накитот или долгата коса може да се закачат за подвижните делови.
▶ Ако се користат поврзани уреди за вадење прашина и собирање предмети, проверете дали се правилно поврзани и користени. Собирањето прашина може да ги намали опасностите предизвикани од неа.
He дозволувајте искуството стекнато со честа употреба на алатите да ве направи спокојни и да ги игнорирате безбедносните принципи при нивното користење. Невнимателно движење може да предизвика сериозна повреда во дел од секунда.
Употреба и чување на електричните алати
▶ Не го преоптоварувајте електричниот алат.
Користете соодветен електричен алат за намената.
Со соодветниот електричен алат подобро, побезбедно и побрзо ће ја извршите работата за која е наменет.
▶ Не користете електричен алат ако не можете да го включите и ислучите со помош на прекинувачот.
Секој електричен алат којшто не може да се контролира со прекинувачот е опасен и мора да се поправи.
▶ Исключете го електричниот алат од струја и/или извадете го сетот на батерии, ако се вади, пред да правите некакви прилагодувања, менувате дополнителна опрема или го складирате електричниот алат. Со овие превентивни безбедносни мерки се намалува ризикот од случајно вклучување на електричниот алат.
Чувајте ги електричните алати подалеку од дофат на деца и не дозволувајте лицата кои не ракувале со електричниот алат или не се запознаени со ова упатство да работат со истиот. Електричните алати се опасни во рацете на необучени корисници.
▶ Одржување на електрични алати и дополнителна опрема. Проверете го порамнувањето или прицврстување на подвижните делови, спојот на деловите и сите други услови што може негативно да влијаат врз функционирањето на електричниот алат. Ако е оштетен, однесете го електричниот алат на поправка пред да го користите. Многу несреći се предизвикани заради несоодветно одржување на електричните алати.
▶ Острете и чистете ги алатите за сечење. Соодветно одржуваните ивици на алатите за сечење помалку се виткаат и полесно се контролираат.
▶ Електричниот алат, дополнителната опрема, деловите и др., користете ги во согласност со ова упатство, внимавајте на работните услови и работата која ја вршите. Користењето на електричниот алат за други намени може да доведе до опасни ситуации.
Рачките и површините за држење одржувајте ги суви, чисти и неизмастени. Рачките и површините за држење што се лизгаат не овозможуваат безбедно ракување и контрола на алатот во непредвидливи ситуации.
Употреба и чување на батериски алат
▶ Полнете ја батеријата само со полнач наведен од производителот. Полнач којшто е соодветен за еден тип сет на батерии може да предизвика опасност од пожар ако се користи за друг сет на батерии.
▶ Електричните алати користете ги само со специјално наменети сетови на батерии.
Користењето на други сетови на батерии може да предизвика опасност од повреда или пожар.
Kogа не го користите сетот на батерии, чувајте го подалеку од други метални предмети, како на пр., спојувалки, монети, клучеви, шајки, завртки или други помали метални предмети што може да предизвикаат спој од еден до друг извор. Краток спој на батериските извори може да предизвика изгореници или пожар.
▶ Под непредвидени околности, течноста може да истече од батеријата; избегнувајте контакт. При случаен допир, измијте се со млаз вода. Ако течноста влезе во очите, побарајте дополнителна медицинска помош. Течност истечена од батеријата може да предизвика иритација или изгореници.
He употребувајте сет на батерии или алат што е оштетен или изменет. Оштетени или изменети батерии може да реагираат непредвидливо и да предизвикаат пожар, експлозија или опасност од повреда.
▶ Не го изложувајте сетот на батерии или алатот на орган или висока температура. Изложувањето на орган или на температура повисока од 130 °C може да предизвика експлозија.
▶ Следете ги сите упатства за полнење и не го полнете сетот на батерии или алатот надвор од температурниот опсег наведен во упатствата.
Неправилното полнење или на температура надвор од наведениот опсег може да ја оштети батеријата и да ја зголеми опасноста од пожар.
Сервисирање
▶ Електричниот алат сервисирајте го кај квалификувано лице кое користи само идентични резервни делови. Со ова се овозможува безбедно одржување на електричниот алат.
▶ Никогаш не поправајте оштетени сетови на батерии. Поправката на сетови на батерии треба да ја врши само производителот или овластен сервис.
Безбедносни предупредувања за дупчалки
Безбедносни упатства за сите типови работа
▶ Држете го електричниот алат за изолираната површина додека сечете за да не дојде во контакт со скриена жица. Ако опремата за сечење или прицврстувачите дојде во допир со „жица под напон“, може да ги изложи металните делови на електричниот алат „под напон“ и операторот може да добие струен удар.
Безбедносни упатства при користење на долги бургии
▶ Никогаш не користете поголема брзина од максимальната означена брзина на бургијата. При поголема брзина, бургијата може да се искриви ако слободно ротира надвор од делот што се обработува, и да се повредите.
▶ Секогаш почнете го дупчењето со мала брзина, и врвот на бургијата да биде во допир со делот што се обработува. При поголема брзина, бургијата може да се искриви ако слободно ротира надвор од делот што се обработува, и да се повредите.
▶ Притиснете во директна линија со бургијата, и без прекумерен притисок. Бургијата може да се искриви и да се скрши, или да изгубите контрола и да се повредите.
Дополнителни безбедносни напомени
Доколку се блокира алатот што се вметнува, веднаш исключете го електричниот алатот. Бидете претпазливи со високите реакциски моменти, што може да предизвикаат повратен удар. Алатот што се вметнува се блокира, ако електричниот алат се преоптовари или се навали кон делот што се обработува.
▶ Цврсто држете го електричниот апарат. При зацврстување и одвртување на шрафови може да настанат краткотрајни високи реактивни моменти.
Зацврстете го парчето што се обработува. Доколку го зацврстите со уред за затегнување или менгеме, тогаш парчето што се обработува се држи поцврсто отколку со Вашата рака.
Користете соодветни уреди за пребарување, за да ги пронајдете скриените електрични кабли или консултирајте се со локалното претпријатие за снабдување со електрична енергија. Контактот со електрични кабли може да доведе до пожар и струен удар. Оштетувањето на гасоводот може да доведе до експлозија. Навлегувањето во водоводни цевки предизвикува оштетување.
Почекајте додека електричниот алат сосема не прекине со работа, пред да го тргнете настрана. Алатот што се вметнува може да се блокира и да доведе до губење контрола над уредот.
▶ При оштетување и непрописна употреба на батеријата може да излезе пареа. Батеријата може да се запали или да експлодира. Внесете свеж
воздух и доколку има повредени однесете ги на лекар.
Пареата може да ги надразни дишните патишта.
▶ Не модифицирајте и отворајте ја батеријата. Постои опасност од краток спој.
▶ Батеријата може да се оштети од острите предмети како на пр. клинци или одвртувач или со надворешно влијание. Може да дојде до внатрешен краток спој и батеријата може да се запали, да пушки чад, да експлодира или да се прегрее.
▶ Користете ја батеријата само во производи на производителот. Само на тој начин батеријата ће се заштити од опасно преоптоварување.
Заштитете ја батеријата од топлина, на пр. од долготрајно изложување на сончеви зраци, орган, нечистотии, вода и влага. Инаку, постои опасност од експлозија и краток спој.
Опис на производот и перформансите
Прочитајте ги сите безбедносни напомени и упатства. Грешките настанати како резултат од непридржување до безбедносните напомени и упатства може да предизвикаат електричен удар, пожар и/или тешки повреди.
Внимавајте на сликите во предниот дел на упатството за користење.
Употреба со соодветна намена
Електричниот алат е наменет за завртување и одвртување на завртки како и за дупчење во дрво, метал, керамика и пластика.
Илустрација на компоненти
Нумерирањето на илустрираните компоненти се однесува на приказот на електричниот алат на графичката страница.
(1) Прифат на алатот
(2) Брзозатегнувачка глава за дупчење (метал)
(3) Прстен за подесување во претходно избран вртежен момент
(4) Прекинувач за избор на брзина
(5) Прекинувач за менување на правецот на вртење
(6) Копче за отклучување на батерија ^a)
(7) Батерија ^a)
(8) Прекинувач за включување/исклучување
(9) Приказ за наполнетост на батеријата
(10) Работно светло
(11) Рачка (изолирана површина на рачката)
(12) Бит за одвртувач ^a)
(13) Универзален држач за битови ^a)
(14) Држач за појас ^a)
a) Опишаната опрема прикажана на сликите не е дел од стандартниот обем на испорака.
Технички податоци
| Батериска дупчалка-одвртувач | GSR 12V-32 |
| Број на дел | 3 601 JN7 0.. |
| Номинален напон V= 12 | |
| Број на вртежи во празен од ^A) | |
| – 1. брзина min | -10–475 |
| – 2. брзина min | -10–1800 |
| макс. вртежен момент при завртување во цврсти/меки материјали според ISO 5393 ^A) | Nm 32/21 |
| макс. дупка-∅ (1./2. брзина) | |
| – Челик mm 10 | |
| – Дрво mm 35 | |
| Опсег на затегнување на главата | mm 0,8–10 |
| макс. завртување-∅ mm 8 | |
| Тежина ^B) | kg 0,7 |
| препорачана околна температура при полнење | °C 0 ... +35 |
| дозволена околна температура при работење и при складирање | °C –20 ... +50 |
| препорачани акумулаторски батерии | GBA 12V... |
| препорачани полначи GAL 12... | GAX 18... |
A) Мерено при 20-25 °C со батерија GBA 12V 6.0Ah
В) Тежина без батерија
(за тежината на батеријата видете http://www.bosch-professional.com)
Вредностите може да варираат во зависност од производот и зависит од примената и условите на животната средина. Повеќе информации може да најдете на www.bosch-professional.com/wac.
Информации за бучава/вибрации
Вредностите за емисија на бучава се одредуваат согласно EN 62841-2-1.
Нивото на звук на електричниот алат оценето со А типично изнесува: ниво на звучен притисок 76 dB(A); ниво на звучна јачина 84 dB(A). Несигурност K = 5 dB.
Носете заштита за слухот!
Вкупните вредности на вибрации а, (векторски эбир на три насоки) и несигурност К дадени се во согласност со EN 62841-2-1:
Дупченье во метал: a_h = 1,5 m/s^2 , K = 1,5 m/s^2
Нивото на вибрации наведено во овие упатства и вредноста на емисијата на бучава се измерени според мерни постапки и можат да се користат за споредба меѓу електрични алати. Исто така може да се прилагоди за предвремена процена на нивото на вибрации и емисијата на бучава.
Наведеното ниво на вибрации и вредноста на емисијата на бучава ги претставуваат главните примени на електричниот алат. Доколку електричниот алат се користи за други примени, алатот што се вметнува отстапува од нормите или недоволно се одржува, нивото на вибрации и вредноста на емисијата на бучава можат да отстапуваат. Ова може значително да го зголеми нивото на вибрации и емисијата на бучава во целокупниот период на работење.
За прецизно одредување на нивото на вибрации и емисијата на бучава, треба да се земе предвид периодот во кој уредот е исклучен или работи, а не во моментот кога е во употреба. Ова може значително да го намали нивото на вибрации и емисијата на бучава во целокупниот период на работење.
Утврдете ги дополнителните мерки за безбедност за заштита на корисникот од влијанието од вибрациите, како на пр.: одржување на електричните алати и алатите за вметнување, одржување на топлината на дланките, организирање на текот на работата.
Батерија
Bosch продава батериски електрични алати и без батерија. Дали батеријата е содржана во обемот на испорака можете да видите на пакувањето.
Полнење на батеријата
▶ Користете ги само полначите коишто се наведени во техничките податоци. Само овие уреди за полнење се погодни за литиум-јонската батерија за Вашиот електричен уред.
Напомена: Литиум-јонските батерии се испорачуваат делумно наполнети порани меѓународните прописи за транспорт. За да се загарантира целосната јачина на батеријата, пред првата употреба целосно наполнете ја.
Ставање на батеријата
Вметнете ја наполнетата акумулаторска батерија во прифатот за батерија, додека не се вклопи.
Вадење на батеријата
За да ја извадите акумулаторската батеријата, притиснете на копчињата за отворање и извлечете ја батеријата.
Притоа не употребувајте сила.
Приказ за наполнетост на батеријата
Трите зелени LED-светилки на приказот за наполнетост на батеријата ја покажуваат состојбата на наполнетост на батеријата.
LED Капацитет
Напомени за оптимално користење на батериите
Заштитете ја батеријата од влага и вода.
Складирајте ја батеријата во опсег на температура од -20 °C до 50 °C. Не ја оставајте батеријата на пр. во автомобилот во лето.
Скратеното време на работа по полнењето покажува, дека батеријата е потрошена и мора да се замени.
Внимавајте на напомените за отстранување.
Монтажа
▶ Пред секое работење на електричниот алат (на пр. одржување, промена на алатот итн.) извадете ја батеријата од електричниот алат. При невнимателно притискање на прекинувачот за вклучување/исклучување постои опасност од повреди.
Отворете ја брзозатегнувачката глава за дупчење (2) со вртење во правец ①, додека не се стави алатот. Вметнете го алатот.
Чаурата на брзозатезната глава за дупчење (2) свртете ја цврсто со рака во правец ②. Со тоа, главата автоматски се заклучува.
Блокадата се отклучува, откако їе ја свртите чаурата во спротивен правец за да го извадите алатот.
Всисување на прав/струготини
Правта од материјалите како на пр. слоеви боја, некои видови дрво, минерали и метал може да биде штетна по здравјето. Допирањето или вдишувањето на таквата прав може да предизвика алергиски реакции и/или metabolувања на дишните патишта на корисникот или лицата во околината.
Одредени честички прав како на пр. прав од даб или бука важат како канцерогени, особено доколку се во комбинација со дополнителни супстанци (хромат, средства за заштита на дрво). Материјалите што содржат азбест смеат да бидат обработувани само од страна на стручни лица.
– Погрижете се за добра проветреност на работното место.
– Се препорачува носење на маска за заштита при вдишувањето со класа на филтер P2.
Внимавајте на важечките прописи на Вашата земја за материјалот кој го обработувате.
▶ Избегнувајте собирање прав на работното место.
Правта лесно може да се запали.
Употреба
Ставање во употреба
Подесување на правецот на вртење (види слика В)
Со прекинувают за менување на правецот за вртење (5) може да го промените правецот на вртење на електричниот алат. Доколку прекинувают за вклучување/исклучување (8) е притиснат ова не е возможно.
Десен тек: За дупчење и завртување на завртки притиснете го прекинувачот за менување на правец на вртење (5) налево до крај.
Лев тек: За олабавување одн. одвртување на завртки притиснете го прекинувачот за менување на правецот на вртење (5) на десно до крај.
Избирање на вртежниот момент
Со прстенот за подесување на вртежниот момент (3) може да го изберете потребниот вртежен момент во 20 степени. При правилно подесување, алатот што се вметнува ће се стопира, откако завртката цврсто ће се заврти во материјалот одн. откако ће се постигне поставениот вртежен момент. Во позицијата 🚗️ пружината за спојување е деактивирана, на пр. за дупчење.
При одвртување на завртки евентуално може да одберете повисока поставка одн. да поставите на ознаката
Во позицијата постигнува максимальниот вртежен момент за дупчење и завртување.
Механички избор на брзини
▶ Прекинувач за избор на брзина (4) активирајте го само кога електричниот алат е во празен од.
▶ Прекинувачот за избор на брзини секогаш притискајте го до крај. Инаку електричниот алат може да се оштети.
Со прекинувачот за избор на брзини (4) може да изберете 2 брзини.
| Позиција на прекинувач от за избор на брзини (4) | Број на вртежи | Вртежен момент | Област на примена |
1 ниско Високо За тешки задачи:
| на пр. дупчење инавртување соголем дијаметар |
| 2 Високо ниско За лесни задачи: | на пр. дупчење инавртување со малдијаметар |
Подесување на режимот на работа
Дупчење
Поставете го прстенот за подесување на вртежниот момент (3) на ознаката „Дупчење“, за да се постигне максимальниот вртежен момент за дупчење и завртување.
Завртување
Поставете го прстенот за подесување на вртежниот момент (3) на саканиот вртежен степен.
Поставување на број на вртежи
Бројот на вртежите на вклучениот електричен алат може да го регулирате бесстепено, во зависност од тоа колку подалеку їе го притиснете прекинувачот за вклучување/исклучување (8).
Со нежно притискање на прекинувачот за вклучување/исклучување (8) се постинува мал број на вртежи. Со зголемување на притисокот се зголемува и бројот на вртежи.
Вклучување/исклучување
За ставање во употреба на електричниот алат притиснете го прекинувают за вклучување/исклучување (8) и држете го притиснат.
Работното светло свети при малку или целосно притиснат прекинувач за вклучување/исклучување (8) и овозможува осветлување на работното поле при услови на слаба осветленост.
За да го исклучите електричниот алат, отпуштете го прекинувачот за вклучување/исклучување (8).
Брзо исклучување (KickBack Control)
Брзото исклучување (KickBack Control) нуди подобра контрола на електричниот алат и со тоа ја зголемува заштитата при користење, во споредба со електричните алати без KickBack Control. При ненадејна
и непредвидена ротација на електричниот алат околу оската за дупчење, тој се исклучува.
Брзото исклучување е прикажано со трепкање работното светло на електричниот алат.
За повторно ставање во употреба отпуштете го прекинувачот за вклучување/исклучување и одново притиснете го.
▶ Ако функцијата KickBack Control е дефектна, електричниот алат не се вклучува. Поправката на електричниот алат смее се изврши само од страна на квалификуван стручен персонал и само со користење на оригинални резервни делови.
Заштита од преоптоварување во зависност од температурата
Правилната употреба не може да го преоптовари електричниот алат. При прејако оптоварување електрониката на електричниот алат се исклучува, додека не се постигне повторно оптималната температура.
Оваа состојба се сигнализира со секвенционално светење на трите LED светилки на приказот за
наполнетост на батеријата . LED светилките се
исклучуваат, ако електричниот алат повторно ја достигне
оптималната работна температура.
Совети при работењето
▶ Електричниот алат ставете го на навртката/завртката само доколку е исклучен. Доколку алатите што се вметнуваат се включени и се вртат, тие може да се превртат.
По подолго работење со мал број на вртежи, за да го оладите електричниот алат оставете го да се врти во празен од околу 3 минути со максимален број на вртежи.
При дупчење во метал, користете само беспрекорно наострени HSS дупчалки (HSS = висококапацитетно брзо сечење со челик). Квалитетот е загарантиран преку
Bosch програмата за опрема.
Пред навртување на големи, подолги завртки во цврсти материјали, претходно издупчете 2/3 од должината на завртката според внатрешниот дијаметар на навојот.
Со држачот за појас (14) може да го закачите електричниот алат на пр. на ремен. Така двете дланки ќе ви бидат слободни, а електричниот алат ќе го имате на дофат во секое време.
Одржување и сервис
Одржување и чистење
▶ Пред секое работење на електричниот алат (на пр. одржување, промена на алатот итн.) извадете ја батеријата од електричниот алат. При невнимателно притискање на прекинувачот за вклучување/исклучување постои опасност од повреди.
▶ Одржувајте ја чистотата на електричниот апарат и отворите за проветрување, за да може добро и безбедно да работите.
Сервисна служба и совети при користење
Северна Македонија
Тел.: 02/2467610
Нашиот сервисен адреси и линкови за услуги на поправка и нарачка на резервни делови можете да ги најдете на: www.bosch-pt.com/serviceaddresses
За сите прашања и нарачки на резервни делови, Ве молиме наведете го 10-цифрениот број од спецификационата плочка на производот.
Отстранување
Електричните апарати, батериите, опремата и амбалажите треба да се отстранат на еколошки прифатлив начин.
140|Shqip
Не ги фрлајте електричните апарати и батериите во домашната канта за губре!
Само за земјите од ЕУ:
Електричните алати кои повеće не се употребливи и неисправни или користени акумулаторски батерии/батерии мора да се фрлаат посебно. Користете ги предвидените системи за собирање.
Доколку се фрли неправилно, отпадната електрична и електронска опрема може да има штетни ефекти врз животната средина и здравјето на лујето поради можното присуство на опасни материи.
Shqip
Udhëzime sigurie
