ПОСІБНИК КОРИСТУВАЧА PSB Universal+ BOSCH

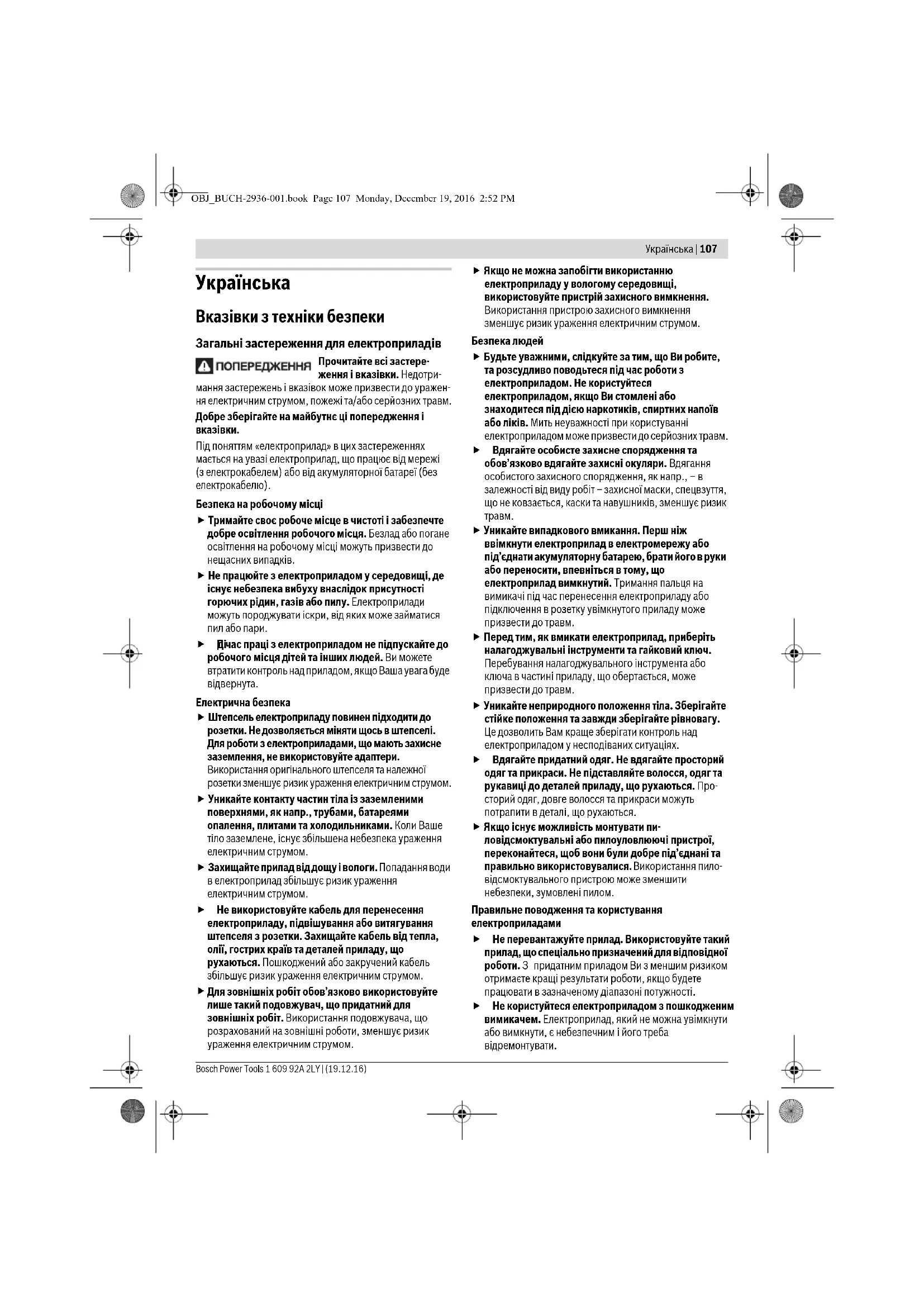

Вказівки з техніки безпеки Загальні застереження для електроприладів Прочитайте всі застере- ження і вказівки. Недотри- мання застережень і вказівок може призвести до уражен- ня електричним струмом, пожежі та/або серйозних травм. Добре зберігайте на майбутнє ці попередження і

Під поняттям «електроприлад» в цих застереженнях мається на увазі електроприлад, що працює від мережі (з електрокабелем) або від акумуляторної батареї (без електрокабелю). Безпека на робочому місці Тримайте своє робоче місце в чистоті і забезпечте добре освітлення робочого місця. Безлад або погане освітлення на робочому місці можуть призвести до нещасних випадків. Не працюйте з електроприладом у середовищі, де існує небезпека вибуху внаслідок присутності горючих рідин, газів або пилу. Електроприлади можуть породжувати іскри, від яких може займатися пил або пари.

д час праці з електроприладом не підпускайте до робочого місця дітей та інших людей. Ви можете втратити контроль над приладом, якщо Ваша увага буде відвернута. Електрична безпека Штепсель електроприладу повинен підходити до розетки. Не дозволяється міняти щось в штепселі. Для роботи з електроприладами, що мають захисне заземлення, не використовуйте адаптери. Використання оригінального штепселя та належної розетки зменшує ризик ураження електричним струмом. Уникайте контакту частин тіла із заземленими поверхнями, як напр., трубами, батареями опалення, плитами та холодильниками. Коли Ваше тіло заземлене, існує збільшена небезпека ураження електричним струмом. Захищайте прилад від дощу і вологи. Попадання води в електроприлад збільшує ризик ураження електричним струмом. Не використовуйте кабель для перенесення електроприладу, підвішування або витягування штепселя з розетки. Захищайте кабель від тепла, олії, гострих країв та деталей приладу, що рухаються. Пошкоджений або закручений кабель збільшує ризик ураження електричним струмом.

Для зовнішніх робіт обов’язково використовуйте лише такий подовжувач, що придатний для зовнішніх робіт. Використання подовжувача, що розрахований на зовнішні роботи, зменшує ризик ураження електричним струмом. Якщо не можна запобігти використанню електроприладу у вологому середовищі, використовуйте пристрій захисного вимкнення. Використання пристрою захисного вимкнення зменшує ризик ураження електричним струмом. Безпека людей Будьте уважними, слідкуйте за тим, що Ви робите, та розсудливо поводьтеся під час роботи з електроприладом. Не користуйтеся електроприладом, якщо Ви стомлені або знаходитеся під дією наркотиків, спиртних напоїв або ліків. Мить неуважності при користуванні електроприладом може призвести до серйозних травм. Вдягайте особисте захисне спорядження та обов’язково вдягайте захисні окуляри. Вдягання особистого захисного спорядження, як напр., – в залежності від виду робіт – захисної маски, спецвзуття, що не ковзається, каски та навушників, зменшує ризик

Уникайте випадкового вмикання. Перш ніж ввімкнути електроприлад в електромережу або

днати акумуляторну батарею, брати його в руки або переносити, впевніться в тому, що електроприлад вимкнутий. Тримання пальця на вимикачі під час перенесення електроприладу або підключення в розетку увімкнутого приладу може призвести до травм. Перед тим, як вмикати електроприлад, приберіть налагоджувальні інструменти та гайковий ключ. Перебування налагоджувального інструмента або ключа в частині приладу, що обертається, може призвести до травм. Уникайте неприродного положення тіла. Зберігайте стійке положення та завжди зберігайте рівновагу. Це дозволить Вам краще зберігати контроль над електроприладом у несподіваних ситуаціях. Вдягайте придатний одяг. Не вдягайте просторий одяг та прикраси. Не підставляйте волосся, одяг та рукавиці до деталей приладу, що рухаються. Про- сторий одяг, довге волосся та прикраси можуть потрапити в деталі, що рухаються. Якщо існує можливість монтувати пи- ловідсмоктувальні або пилоуловлюючі пристрої, переконайтеся, щоб вони були добре під’єднані та правильно використовувалися. Використання пило- відсмоктувального пристрою може зменшити небезпеки, зумовлені пилом. Правильне поводження та користування електроприладами Не перевантажуйте прилад. Використовуйте такий прилад, що спеціально призначений для відповідної роботи. З придатним приладом Ви з меншим ризиком отримаєте кращі результати роботи, якщо будете працювати в зазначеному діапазоні потужності. Не користуйтеся електроприладом з пошкодженим вимикачем. Електроприлад, який не можна увімкнути або вимкнути, є небезпечним і його треба відремонтувати. OBJ_BUCH-2936-001.book Page 107 Monday, December 19, 2016 2:52 PM108 | Українська 1 609 92A 2LY | (19.12.16) Bosch Power Tools Перед тим, як регулювати що-небудь на приладі, міняти приладдя або ховати прилад, витягніть штепсель із розетки та/або витягніть акумуляторну батарею. Ці попереджувальні заходи з техніки безпеки зменшують ризик випадкового запуску приладу. Ховайте електроприлади, якими Ви саме не користуєтесь, від дітей. Не дозволяйте користуватися електроприладом особам, що не знайомі з його роботою або не читали ці вказівки. У разі застосування недосвідченими особами прилади несуть в собі небезпеку. Старанно доглядайте за електроприладом. Перевіряйте, щоб рухомі деталі приладу бездоганно працювали та не заїдали, не були пошкодженими або настільки пошкодженими, щоб це могло вплинути на функціонування електроприладу. Пошкоджені деталі треба відремонтувати, перш ніж користуватися ними знов. Велика кількість нещасних випадків спричиняється поганим доглядом за електроприладами. Тримайте різальні інструменти нагостреними та в чистоті. Старанно доглянуті різальні інструменти з гострим різальним краєм менше застряю ть та легші в експлуатації. Використовуйте електроприлад, приладдя до нього, робочі інструменти т.і. відповідно до цих вказівок. Беріть до уваги при цьому умови роботи та спе- цифіку виконуваної роботи. Використання електроприладів для робіт, для яких вони не передбачені, може призвести до небезпечних ситуацій.

Віддавайте свій прилад на ремонт лише кваліфікованим фахівцям та лише з використанням оригінальних запчастин. Це забезпечить безпечність приладу на довгий час. Вказівки з техніки безпеки для електродрилів При ударному свердленні вдягайте навушники. Шум може пошкодити слух. Використовуйте додані до електроінструменту додаткові рукоятки. Втрата контролю над електроін- струментом може призводити до тілесних ушкоджень. Під час роботи змінний робочий інструмент може нагріватися! При заміні змінного робочого інструмента існує небезпека опіку. Для заміни змінного робочого інструмента вдягайте захисні

Для запобігання ненавмисному вмиканню електроінструмента, завжди відпускайте кнопку фіксації вимикача. Для цього коротко натисніть на

При роботах, коли робочий інструмент може зачепити заховану електропроводку або власний шнур живлення, тримайте електроінструмент за ізольовані рукоятки. Зачеплення проводки, що знаходиться під напругою, може заряджувати також і металеві частини інструменту та призводити до ураження електричним струмом. Для знаходження захованих в стіні

електропроводки користуйтеся придатними приладами або зверніться в місцеве підприємство електро-, газо- і водопостачання. Зачеплення електропроводки може призводити до пожежі та ураження електричним струмом. Зачеплення газової труби може призводити до вибуху. Зачеплення водопроводної труби може завдати шкоду матеріальним цінностям або призвести до ураження електричним струмом. Негайно вимкніть електроприлад, якщо робочий інструмент застряне. Будьте готові до високих реактивних моментів, що призводять до сіпання. Робочий інструмент застряє при: – перевантаженні електроприладу або – перекошенні у оброблюваній заготовці. Під час роботи міцно тримайте прилад двома руками і зберігайте стійке положення. Двома руками Ви зможете надійніше тримати електроприлад. Закріплюйте оброблюваний матеріал. За допомогою затискного пристрою а бо лещат оброблюваний матеріал фіксується надійніше ніж при триманні його в

Перед тим, як покласти електроприлад, зачекайте, поки він не зупиниться. Адже робочий інструмент може зачепитися за що-небудь, що призведе до втрати контролю над електроприладом. Опис продукту і послуг Прочитайте всі застереження і вказівки. Недотримання застережень і вказівок може призвести до ураження електричним струмом, пожежі та/або серйозних травм. Призначення приладу Електроінструмент призначений для ударного свердлення в цеглі, бетоні та камені, а також для свердлення в деревині, металі, кераміці і пластмасі. Інструменти з електронною системою регулювання і обертанням робочого інструмента праворуч і ліворуч придатні також і для закручування/розкручування

Зображені компоненти Нумерація зображених компонентів посилається на зображення електроприладу на сторінці з малюнком. 1 Швидкозатискний патрон 2 Фіксатор шпинделя (PSB Universal) 3 Перемикач «свердлення/ударне свердлення» 4 Перемикач напрямку обертання 5 Кнопка фіксації вимикача 6 Вимикач 7 Коліщатко для встановлення кількості обертів 8 Кнопка для регулювання обмежувача глибини* 9 Гвинт-баранчик для кріплення додаткової рукоятки* 10 Додаткова рукоятка з обмежувачем глибини* OBJ_BUCH-2936-001.book Page 108 Monday, December 19, 2016 2:52 PMУкраїнська | 109 Bosch Power Tools 1 609 92A 2LY | (19.12.16) 11 Обмежувач глибини* 12 Рукоятка (з ізольованою поверхнею) 13 Додаткова рукоятка (з ізольованою поверхнею) 14 Універсальний затискач біт* 15 Біта* 16 Ключ-шестигранник ** *Зображене або описане приладдя не входить в стандартний обсяг поставки. Повний асортимент приладдя Ви знайдете в нашій програмі приладдя. **звичайний (не входить в обсяг поставки) Технічні дані Інформація щодо шуму і вібрації Значення звукової емісії отримані відповідно до EN 60745-2-1. Ударний дриль PSB Universal PSB Universal

Товарний номер 3 603 A31 0.. 3 603 A31 1.. Ном. споживана потужність Вт 701 800 Макс. корисна потужність Вт 530 560 Кількість обертів на холостому ходу

50–3000 50 – 3100 Номінальна кількість обертів

50–3000 50 – 3100 Кількість ударів

Номінальний обертальний момент Нм1,651,45 Блокувальний обертальний момент згідно з EN 60745 Нм1719 Встановлення кількості обертів

Обертання праворуч/ліворуч

Аварійне вимкнення (Kickback Control)

Автоматична фіксація шпинделя (Auto-Lock)

Діапазон затискання патрона мм 2 – 13 2–13 Вага відповідно до EPTA-Procedure 01:2014 кг 1,7 1,7 Клас захисту /II /II Параметри зазначені для номінальної напруги [U] 230 В. При інших значеннях напруги, а також у специфічному для країни виконанні можливі інші параметри. PSB Universal PSB Universal

Оцінений як А рівень звукового тиску від приладу, як правило, становить звукове навантаження звукова потужність похибка K Вдягайте навушники!

(векторна сума трьох напрямків) та похибка K визначені відповідно до EN 60745-2-1: Свердлення в металі:

10,0 2,5 8,0 2,0 Ударне свердлення бетону:

<2,5 1,5 <2,5 1,5 OBJ_BUCH-2936-001.book Page 109 Monday, December 19, 2016 2:52 PM110 | Українська 1 609 92A 2LY | (19.12.16) Bosch Power Tools Зазначений в цих вказівках рівень вібрації був визначений за процедурою, визначеною в EN 60745; нею можна користуватися для порівняння електроінструментів. Він придатний також і для попередньої оцінки вібраційного навантаження. Зазначений рівень вібрації стосується головних робіт, для яких застосовується електроприлад. Однак при застосуванні електроінструменту для інших робіт, роботі з різним приладдям або з іншими змінними робочими інструментами або при недостатньому технічному обслуговуванні рівень вібрації може бути іншим. В результаті вібраційне навантаження протягом всього інтервалу використання приладу може значно зростати. Для точної оцінки вібраційного навантаження треба враховувати також і інтервали часу, коли прилад вимкнутий або, хоч і увімкнутий, але саме не в роботі. Це може значно зменшити вібраційне навантаження протягом всього інтервалу використання приладу. Визначте додаткові заходи безпеки для захисту від вібрації працююч ого з приладом, як напр.: технічне обслуговування електроприладу і робочих інструментів, нагрівання рук, організація робочих процесів.

Перед будь-якими маніпуляціями з електроприла- дом витягніть штепсель з розетки. Додаткова рукоятка (див. мал. A) Працюйте з електроінструментом лише з додатковою рукояткою 10. Перед виконанням будь-яких робіт впевніться в тому, що гвинт-баранчик 9 міцно затягнутий. Вихід електроінструменту з-під контролю може мати своїм наслідком тілесні ушкодження. Поверніть гвинт-баранчик 9 проти стрілки годинника і встановіть додаткову рукоятку 10 через свердлильний патрон на шийку шпинделя електроінструмента. Додаткову рукоятку 10 можна повертати для забезпечення безпечного робочого положення, а також щоб менше втомлюватися. Поверніть додаткову рукоятку 10 в бажане положення і знову міцно затягніть гвинт-баранчик 9 за стрілкою

Встановлення глибини свердлення (див. мал. B) За допомогою обмежувача глибини 11 можна встановлювати необхідну глибину свердлення X. Натисніть кнопку для регулювання обмежувача гли бини 8 і встроміть обмежувач глибини в додаткову рукоятку 10. Рифлення на обмежувачі глибини 11 повинне дивитися

Витягніть обмежувач глибини настільки, щоб відстань між кінчиком свердла і кінчиком обмежувача глибини відповідала бажаній глибині свердлення X. Відсмоктування пилу Пил таких матеріалів, як напр., лакофарбових покрить, що містять свинець, деяких видів деревини, мінералів і металу, може бути небезпечним для здоров’я. Торкання або вдихання пилу може викликати у Вас або у осіб, що знаходяться поблизу, алергічні реакції та/або захворювання дихальних шляхів. Певні види пилу, як напр., дубовий або буковий пил, вважаються канцерогенними, особливо в сполученні з добавками для обробки деревини (хромат, засоби для захисту деревини). Матеріали, що містять азбест, дозволяється обробляти лише спеціалістам. – Використовуйте придатний для матеріалу відсмоктувальний пристрій. – Слідкуйте за доброю вентиляцією на робочому місці. – Рекомендується вдягати респіраторну маску з фільтром класу P2. Додержуйтеся приписів щодо оброблюваних матеріалів, що діють у Вашій країні. Уникайте накопичення пилу на робочому місці.

може легко займатися. Заміна робочого інструмента Швидкозатискний свердлильний патрон (PSB Universal) (див. мал. C) Перш, ніж натискати на фіксатор шпинделя 2, зачекайте, поки електроприлад не зупиниться. При натисканні на фіксатор шпинделя 2 свердлильний шпиндель блокується. Це дозволяє швидко, зручно і просто міняти робочий інструмент у свердлильному

Повертаючи в напрямку обертання , відкрийте швидкозатискний свердлильний патрон 1, щоб в нього можна було встромити робочий інструмент. Встроміть робочий інструмент. Рукою з силою повертайте втулку швидкозатискного патрона 1 в напрямку обертання , поки не припиниться клацання. Свердлильний патрон автоматично фіксується. Щоб зняти фіксацію і вийняти приладдя, тримайте натисненим фіксатор шпинделя і повертайте втулку у протилежному напрямку. Швидкозатискний свердлильний патрон (PSB Universal

) (див.мал.D) При ненатиснутому вимикачі 6 свердлильний шпиндель блокується. Це дозволяє швидко, зручно і просто міняти робочий інструмент у свердлильному патроні. OBJ_BUCH-2936-001.book Page 110 Monday, December 19, 2016 2:52 PMУкраїнська | 111 Bosch Power Tools 1 609 92A 2LY | (19.12.16) Повертаючи в напрямку обертання , відкрийте швидкозатискний свердлильний патрон 1, щоб в нього можна було встромити робочий інструмент. Встроміть робочий інструмент. Рукою з силою повертайте втулку швидкозатискного патрона 1 в напрямку обертання , поки не припиниться клацання. Свердлильний патрон автоматично фіксується. Щоб зняти фіксацію, повертайте втулку проти стрілки годинника, щоб вийняти робочий інструмент. Інструменти для закручування гвинтів При використанні біти 15 Вам необхідно завжди використовувати універсальний затискач біт 14. Використовуйте лише біти, що пасують до головки гвинтів. Для закручування гвинтів завжди встановлюйте перемикач «свердлення/ударне свердлення» 3 на значок «свердлення». Заміна свердлильного патрона Перед будь-якими маніпуляціями з електроприла- дом витягніть штепсель з розетки. Демонтаж свердлильного патрона (див. мал. E) Зніміть додаткову рукоятку 10. Встроміть сталевий штифт з Ø 4 мм і довжиною бл. 50 мм в отвір в шийці шпинделя, щоб зафіксувати свердлильний

Встроміть ключ-шестигранник 16 коротким боком у швидкозатискний патрон 1. Покладіть електроприлад на стійку основу, наприклад, на верстак. Міцно тримаючи електроприлад, відпустіть швидкозатисний свердлильний патрон 1, повертаючи ключ-шестигранник 16 в напрямку обертання . Якщо свердлильний патрон сидить дуже міцно, його можна зрушити легким ударом по довгому хвостовику ключа- шестигранника 16. Витягніть ключ-шестигранник із швидкозатискного свердлильного патрона та повністю відкрутіть швидкозатискний свердлильний патрон. Монтаж свердлильного патрона (див. мал. F) Монтаж швидкозатискного свердлильного патрона здійснюється у зворотній послідовності. Після закінчення монтажу знову витягніть сталевий штифт із свердлильного патрона. Свердлильний патрон затягується із зусиллям прибл. 30–35Нм.

Початок роботи Зважайте на напругу в мережі! Напруга джерела струму повинна відповідати значенню, що зазначене на табличці з характеристиками електроприладу. Електроприлад, що розрахований на напругу 230 В, може працювати також і при 220 В. Встановлення напрямку обертання (див.мал.G) За допомогою перемикача напрямку обертання 4 можна міняти напрямок обертання інструмента. Однак це не можливо, якщо натиснутий вимикач 6. Обертання праворуч: Для свердлення і закручування гвинтів посуньте перемикач напрямку обертання 4 до упору ліворуч. Обертання ліворуч: Для послаблення або відкручування гвинтів і гайок посуньте перемикач напрямку обертання 4 до упору праворуч. Встановлення режиму роботи Свердлення і закручування гвинтів Встановіть перемикач 3 на символ «свердлення». Ударне свердлення Встановіть перемикач 3 на значок «ударне свердлення». Перемикач 3 від чутно заходить в зачеплення, його можна перемикати також і коли мотор працює. Вмикання/вимикання Щоб увімкнути електроприлад, натисніть на вимикач 6 і тримайте його натиснутим. Щоб зафіксувати натиснутий вимикач 6, натисніть на кнопку фіксації 5. Щоб вимкнути електроприлад, відпустіть вимикач 6 або, якщо він зафіксований кнопкою фіксації 5, коротко натисніть на вимикач 6 та знову відпустіть його. З міркувань заощадження електроенергії вмикайте електроінструмент лише тоді, коли Ви збираєтесь користуватися ним. Аварійне вимкнення (Kickback Control) (PSB Universal

Функція швидкого вимикання (Kickback Control) забезпечує кращий контроль над електроінструментом і покращує, тим самим, захист користувача у порівнянні з електроінструментами без Kickback Control. При несподіваному і непередбачуваному обертанні електроінструмента навкруги осі свердла електроінструмент вимикається. Для повторного увімкнення відпустіть вимикач і знову натисніть його. При несправній функції Kickback Control дриль більше не вмикається. Віддавайте свій електроінструмент на ремонт лише кваліфікованим фахівцям та лише з використанням оригінальних

Настроювання кількості обертів/кількості ударів Кількість обертів увімкнутого електроприладу можна плавно регулювати більшим ч и меншим натисканням на вимикач 6. При несильному натискуванні на вимикач 6 кількість обертів/кількість ударів невелика. При збільшенні сили натискування кількість обертів/кількість ударів зростає. OBJ_BUCH-2936-001.book Page 111 Monday, December 19, 2016 2:52 PM112 | Українська 1 609 92A 2LY | (19.12.16) Bosch Power Tools Встановлення кількості обертів/кількості ударів За допомогою коліщатка для встановлення кількості обертів 7 можна встановлювати кількість обертів/кількість ударів також і під час роботи. Необхідна кількість обертів/кількість ударів залежить від матеріалу і умов роботи, її можна визначити практичним

Вказівки щодо роботи Перед будь-якими маніпуляціями з електроприла- дом витягніть штепсель з розетки. Приставляйте електроприлад до гайки/гвинта лише у вимкнутому стані. Робочі інструменти, що обертаються, можуть зісковзувати. Після тривалої роботи з невеликою кількістю обертів треба дати приладу охолонути (робота на холостому ходу протягом прибл. 3 хвилин з максимальною кількістю

Технічне обслуговування і сервіс Технічне обслуговування і очищення Перед будь-якими маніпуляціями з електроприла- дом витягніть штепсель з розетки. Щоб електроприлад працював якісно і надійно, тримайте прилад і вентиляційні отвори в чистоті. Якщо треба поміняти під’єднувальний кабель, це треба робити на фірмі Bosch або в сервісній майстерні для електроінструментів Bosch, щоб уникнути небезпек. Сервіс та надання консультацій щодо використання продукції Сервісна майстерня відповість на запитання стосовно ремонту і технічного обслуговування Вашого виробу. Малюнки в деталях і інформацію щодо запчастин можна знайти за адресою: www.bosch-pt.com Команда співробітників Bosch з надання консультацій щодо використання продукції із задоволенням відповість на Ваші запитання стосовно нашої продукції та приладдя

При всіх додаткових запитаннях та замовленні запчастин, будь ласка, зазначайте 10-значний номер для замовлення, що стоїть на паспортній табличці продукту. Гарантійне обслуговування і ремонт електроінструменту здійснюються відповідно до вимог і норм виготовлювача на території всіх країн лише у фірмових або авторизованих сервісних центрах фірми «Роберт Бош». ПОПЕРЕДЖЕННЯ! Використання контрафактної продукції небезпечне в експлуатації і може мати негативні наслідки для здоров’я. Виготовлення і розповсюдження контрафактної продукції переслідується за Законом в адміністративному і кримінальному порядку.

ТОВ «Роберт Бош» Cервісний центр електроінструментів вул. Крайня, 1, 02660, Київ-60

Тел.: (044) 4 90 24 07 (б агатоканальний) E-Mail: pt-service.ua@bosch.com Офіційний сайт: www.bosch-powertools.com.ua Адреса Регіональних гарантійних сервісних майстерень зазначена в Національному гарантійному талоні.
