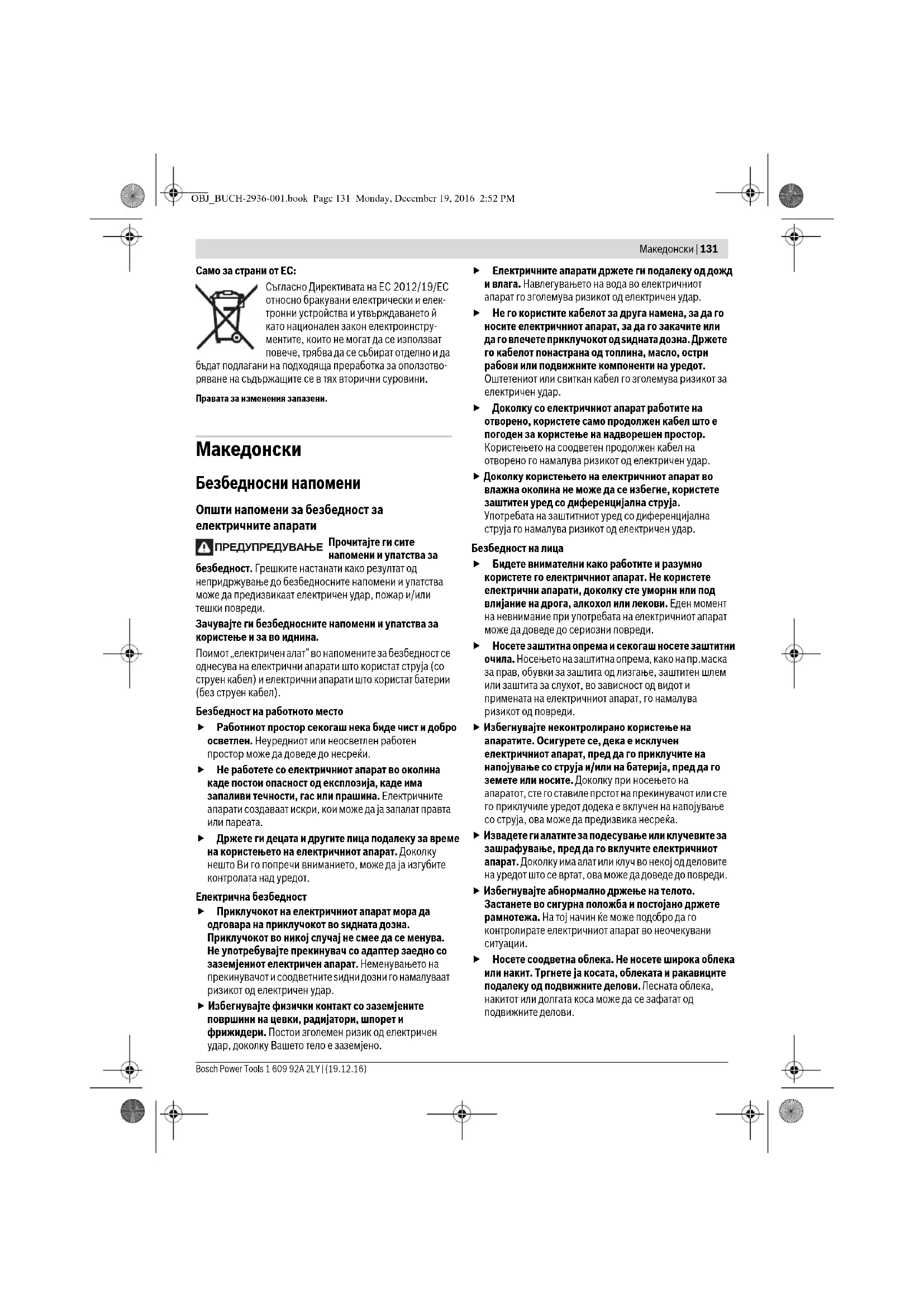

Безбедносни напомени Општи напомени за безбедност за електричните апарати Прочитајте ги сите напомени и упатства за безбедност. Грешките настанати како резултат од непридржување до безбедносните напомени и упатства може да предизвикаат електричен удар, пожар и/или тешки повреди. Зачувајте ги безбедносните напомени и упатства за користење и за во иднина. Поимот „електричен алат“ во напомените за безбедност се однесува на електрични апарати што користат струја (со струен кабел) и електрични апарати што користат батерии (без струен кабел). Безбедност на работното место Работниот простор секогаш нека биде чист и добро осветлен. Неуредниот или неосветлен работен простор може да доведе до несреќи. Не работете со електричниот апарат во околина каде постои опасност од експлозија, каде има запаливи течности, гас или прашина. Електричните апарати создаваат искри, кои може да ја запалат правта или пареата. Држете ги децата и другите лица подалеку за време на користењето на електричниот апарат. Доколку нешто Ви го попречи вниманието, може да ја изгубите контролата над уредот. Електрична безбедност Приклучокот на електричниот апарат мора да одговара на приклучокот во ѕидната дозна. Приклучокот во никој случај не смее да се менува. Не употребувајте прекинувач со адаптер заедно со заземјениот електричен апарат. Неменувањето на прекинувачот и соодветните ѕидни дозни го намалуваат ризикот од електричен удар. Избегнувајте физички контакт со заземјените површини на цевки, радијатори, шпорет и фрижидери. Постои зголемен ризик од електричен удар, доколку Вашето тело е заземјено. Електричните апарати држете ги подалеку од дожд и влага. Навлегувањето на вода во електричниот апарат го зголемува ризикот од електричен удар. Не го користите кабелот за друга намена, за да го носите електричниот апарат, за да го закачите или да го влечете приклучокот од ѕидната дозна. Држете го кабелот понастрана од топлина, масло, остри рабови или подвижните компоненти на уредот. Оштетениот или свиткан кабел го зголемува ризикот за електричен удар. Доколку со електричниот апарат работите на отворено, користете само продолжен кабел што е погоден за користење на надворешен простор. Користењето на соодветен продолжен кабел на отворено го намалува ризикот од електричен удар. Доколку користењето на електричниот апарат во влажна околина не може да се избегне, користете заштитен уред со диференцијална струја. Употребата на заштитниот уред со диференцијална струја го намалува ризикот од електричен удар. Безбедност на лица Бидете внимателни како работите и разумно користете го електричниот апарат. Не користете електрични апарати, доколку сте уморни или под влијание на дрога, алкохол или лекови. Еден момент на невнимание при употребата на електричниот апарат може да доведе до сериозни повреди. Носете заштитна опрема и секогаш носете заштитни очила. Носењето на заштитна опрема, како на пр.маска за прав, обувки за заштита од лизгање, заштитен шлем или заштита за слухот, во зависност од видот и примената на електричниот апарат, го намалува ризикот од повреди. Избегнувајте неконтролирано користење на апаратите. Осигурете се, дека е исклучен електричниот апарат, пред да го приклучите на напојување со струја и/или на батерија, пред да го земете или носите. Доколку при носењето на апаратот, сте го ставиле прстот на прекинувачот или сте го приклучиле уредот додека е вклучен на напојување со струја, ова може да предизвика несреќа. Извадете ги алатите за подесување или клучевите за зашрафување, пред да го вклучите електричниот апарат. Доколку има алат или клуч во некој од деловите на уредот што се вртат, ова може да доведе до повреди. Избегнувајте абнормално држење на телото. Застанете во сигурна положба и постојано држете рамнотежа. На тој начин ќе може подо

контролирате електричниот апарат во неочекувани

Носете соодветна облека. Не носете широка облека или накит. Тргнете ја косата, облеката и ракавиците подалеку од подвижните делови. Лесната облека, накитот или долгата коса може да се зафатат од подвижните делови. ПРЕДУПРЕДУВАЊЕ OBJ_BUCH-2936-001.book Page 131 Monday, December 19, 2016 2:52 PM132 | Македонски 1 609 92A 2LY | (19.12.16) Bosch Power Tools Доколку треба да се инсталираат уреди за вшмукување прав, осигурете се дека тие правилно се приклучени и прикладно се користат. Користењето на вшмукувач за прав не ја намалува опасноста од прав. Користење и ракување со електричниот апарат Не го преоптоварувајте уредот. Користете го соодветниот електричен апарат за Вашата работа. Со соодветниот електричен апарат ќе работите подобро и посигурно во зададениот домен на работа. Не користете го електричниот апарат, доколку има дефектен прекинувач. Апаратот кој повеќе не може да се вклучи или исклучи, ја загрозува безбедноста и мора да се поправи. Извлечете го приклучокот од ѕидната дозна и/или извадете ја батеријата, пред да ги смените поставките на уредот, да ги замените деловите или да го тргнете настрана уредот. Овие мерки за предупредување го спречуваат невнимателниот старт на електричниот уред. Чувајте ги подалеку од дофатот на деца електричните апарати кои не ги користите. Овој уред не смее да го користат лица кои не се запознаени со него или не ги имаат прочитано овие упатства. Електричните апарати се опасни, доколку ги користат неискусни лица. Одржувајте ги грижливо електричните апарати. Проверете дали подвижните делови функционираат беспрекорно и не се заглавени, дали се скршени или оштетени, што може да ја попречи функци

електричниот апарат. Поправете ги оштетените делови пред користењето на уредот. Многу несреќи својата причина ја имаат во лошо одржуваните електрични апарати. Алатот за сечење одржувајте го остар и чист. Внимателно одржуваните алати за сечење со остри рабови за сечење помалку се заглавуваат и со нив полесно се работи. Користете ги електричните апарати, опремата, додатоците за алатите итн. во согласност со ова упатство. Притоа земете ги во обѕир работните услови и дејноста што треба да се изврши. Користењето на електрични апарати за друга употреба освен наведената може да доведе до опасни ситуации.

Поправката на Вашиот електричен апарат смее да биде извршена само од страна на квалификуван стручен персонал и само со користење на оригинални резервни делови. Само на тој начин ќе бидете сигурни во безбедноста на електричниот апарат. Безбедносни напомени за дупчалки Носете заштита за слухот при ударното дупчење. Изложеноста на бучава може да влијае на губењето на

Користете ги дополнителни дршки, доколку се испорачани заедно со електричниот алат. Губењето на контролата може да доведе до повреди. Алатите за вметнување може да се загреат при работење! Постои опасност од изгореници при замена на алатот за вметнување. Користете заштитни ракавици, за да го извадите алатот за вметнување. За да спречите ненамерно вклучување на електричниот алат, секогаш олабавувајте го копчето за подесување. За тоа, кратко притиснете на прекинувачот за вклучување/исклучување. Држете го уредот за изолираните површини на дршката, доколку извршувате работи, каде електричниот апарат може да наиде на скриени струјни кабли или на сопствениот мрежен кабел. Контактот со кабли кои спроведуваат напон може да ги стави металните делови на уредот под напон и да доведе до електричен удар. Користете соодветни уреди за пребарување, за да ги пронајдете скриените електрични кабли или консултирајте се со локалното претпријатие за снабдување со електрична енергија. Контактот со електрични каб ли може да доведе до пожар и електричен удар. Оштетувањето на гасоводот може да доведе до експлозија. Навлегувањето во водоводни цевки предизвикува оштетување или може да предизвика електричен удар. Доколку се блокира алатот што се вметнува, исклучете го електричниот апарат. Бидете претпазливи со високите реакциски моменти, што може да предизвикаат повратен удар. Алатот што се вметнува се блокира, доколку: – се преоптовари електричниот алат или – е накривен во однос на парчето што се обработува. При работата, држете го електричниот апарат цврсто со двете дланки и застанете во сигурна положба. Со електричниот апарат посигурно ќе управувате ако го држите со двете дланки. Зацврстете го парчето што се обработува. Доколку го зацврстите со уред за затегнување или менгеме, тогаш парчето што се обработува се држи поцврсто отколку со Вашата рака. Почекајте додека електричниот апарат сосема не прекине со работа, пред да го тргнете настрана. Алатот што се вметнува може да се блокира и да доведе до губење контрола над уредот. Опис на производот и моќноста Прочитајте ги сите напомени и упатства за безбедност. Грешките настанати како резултат од непридржување до безбедносните напомени и упатства може да предизвикаат електричен удар, пожар и/или тешки повреди. Употреба со соодветна намена Електричниот алат е наменет за ударно дупчење во цигли, бетон и камен, како и за дупчење во дрво, метал, керамика и пластика. Уредите со електронска регулација и тек лево/десно се исто така погодни за завртување. OBJ_BUCH-2936-001.book Page 132 Monday, December 19, 2016 2:52 PMМакедонски | 133 Bosch Power Tools 1 609 92A 2LY | (19.12.16) Илустрација на компоненти Нумерирањето на сликите со компоненти се однесува на приказот на електричните апарати на графичката

1 Брзозатегачка глава 2 Копче за блокирање на вретеното (PSB Universal) 3 Прекинувач „Дупчење/ударно дупчење“ 4 Прекинувач за менување на правецот на вртење 5 Копче за фиксирање на прекинувачот за вклучување/исклучување 6 Прекинувач за вклучување/исклучување 7 Копче за контрола на бројот на вртежи 8 Копче за подесување на граничникот за длаб

9 Пеперутка-завртка за помошната рачка за прицврстување* 10 Помошна рачка со граничник за длабочина* 11 Граничник за длабочина* 12 Рачка (изолирана површина на дршката) 13 Дополнителна дршка (изолирана површина на

14 Универзален држач за битови* 15 Бит за одвртувач/зашрафувач* 16 клуч со внатрешна шестоаголна глава ** *Опишаната опрема прикажана на сликите не е дел од стандардниот обем на испорака. Комплетната опрема може да ја најдете во нашата Програма за опрема. **комерцијално (не е содржано во обемот на испорака) Технички податоци Информации за бучава/вибрации Вредностите на емисија на бучава одредени во согласност со EN 60745-2-1. Вибрациони дупчалки PSB Universal PSB Universal

Број на дел/артикл 3 603 A31 0.. 3 603 A31 1.. Номинална јачина W701800 макс. излезна моќ W530560 Број на празни вртежи min

50–3000 50 – 3100 Номинален број на вртежи min

Номинален вртежен момент Nm 1,65 1,45 Вртежен момент на блокирањето според EN 60745 Nm 17 19 Одредување на број на вртежи

Брзо исклучување (Kickback Control)

Целосно автоматска блокада на вретеното (Auto-Lock)

Дијаметар на грлото на вретеното мм 43 43 макс. дупка Ø

Затегање на главата мм 2 – 13 2–13 Тежина согласно EPTA-Procedure 01:2014 кг 1,7 1,7 Класа на заштита /II /II Податоците важат за номинален напон [U] од 230 волти. Овие податоци може да отстапуваат при различни напони, во зависност од изведбата во односната земја. PSB Universal PSB Universal

Нивото на звук на уредот, оценето со А, типично изнесува Ниво на звучен притисок Ниво на звучна јачина Несигурност K Носете заштита за слухот! dB(A) dB(A) dB(A)

OBJ_BUCH-2936-001.book Page 133 Monday, December 19, 2016 2:52 PM134 | Македонски 1 609 92A 2LY | (19.12.16) Bosch Power Tools Нивото на вибрации наведено во овие упатства е измерено со нормирана постапка според EN 60745 и може да се користи за меѓусебна споредба на електричните апарати. Исто така може да се прилагоди за предвремена процена на оптоварувањето со вибрации. Наведеното ниво на вибрации е за основната примена на електричниот апарат. Доколку електричниот апарат се користи за други примени, со различна опрема, алатот што се вметнува отстапува од нормите или недоволно се одржува, може да отстапува нивото на вибрации. Ова може значително да го зголеми оптоварувањето со вибрации во периодот на целокупното работење. За прецизно одредување на оптоварувањето со вибрации, треба да се земе во обѕир и периодот во кој уредот е исклучен или едвај работи, а не во моментот кога е во употреба. Ова може значително да го намали оптоварувањето со вибрации во периодот на целокупното

Утврдете ги дополнителните мерки за безбедност за заштита на корисникот од влијанието на вибрациите, како на пр.: одржувајте ги внимателно електричните апарати и алатот за вметнување, одржувајте ја топлината на дланките, организирајте го текот на работата.

Пред било каква интервенција на електричниот апарат, извлечете го струјниот приклучок од ѕидната дозна. Дополнителна дршка (види слика A) Користете го вашиот електричен алат само со помошна рачка 10. Пред да извршите било што, проверете дали е зацврстена пеперутка-завртката 9. Губењето на контролата може да доведе до повреди. Завртете ја пеперутка-завртката 9 во правец спротивен од стрелките на часовникот и вметнете ја помошната рачка 10 врз главата за дупчење на грлото на вретеното на електричниот алат. Можете да ја вртите помошната рачка 10, за безбедно и неуморно да работите. Свртете ја помошната рачка 10 во саканата позиција и повторно затегнете ја пеперутка-завртката 9 во правец на стрелките на часовникот. Подесување на длабочина на дупчење (види слика B) Со граничникот за длабочина 11 може да се утврди длабочината на дупчење X. Притиснете го копчето за подесување на граничникот за

бочина 8 и поставете го граничникот за длабочина во помошната рачка 10. Избраздениот дел на граничникот за длабочина 11 мора да покажува надолу. Извлечете го граничникот за длабочина до тој степен, да одговара на растојанието на саканата длабочина на дупчење меѓу врвот на дупчалката и врвот на граничникот за длабочина X. Вшмукувач за прав Правта од материјалите како на пр. слоеви боја, некои видови дрво, минерали и метал може да биде штетна по здравјето. Допирањето или вдишувањето на таквата прав може да предизвика алергиски реакции и/или заболувања на дишните патишта на корисникот или лицата во околината. Одредени честички прав како на пр. прав од даб или бука важат како канцерогени, особено доколку се во комбинација со дополнителни супстанци (хромат, средства за заштита на дрво). Материјалите што содржат азбест може да бидат обработувани само од страна на стручни лица. – Користете соодветен вшмукувач за прав за материјалот што се обработува. – Погрижете се за добра проветреност на работното

– Се препорачува носење на маска за заштита при вдишувањето со класа на филтер P2. Внимавајте на важечките прописи на Вашата земја за материјалот кој го об работувате. Избегнувајте собирање прав на работното место. Правта лесно може да се запали. Вкупните вредности на вибрации a

(векторски збор на трите насоки) и несигурност K дадени се во согласност со EN 60745-2-1: Дупчење во метал:

10,0 2,5 8,0 2,0 Ударно дупчење во бетон:

2,5 Зашрафување/отшрафување:

OBJ_BUCH-2936-001.book Page 134 Monday, December 19, 2016 2:52 PMМакедонски | 135 Bosch Power Tools 1 609 92A 2LY | (19.12.16) Замена на алатот Брзозатезна глава за дупчење (PSB Universal) (види слика C) Притиснете го копчето за фиксирање на вретеното 2 само доколку електричниот алат е во состојба на

Со притискање на копчето за фиксирање на вретеното 2 вретеното за дупчење ќе се фиксира. Ова овозможува брзо, лесно и едноставно менување на алатот за вметнување во главата за дупчење. Отворете ја брзозатезната глава за дупчење 1 со вртење во правец , додека не се стави алатот. Вметнете го

Чаурата на брзозатезната глава 1 свртете ја цврсто ја во правец , додека целосно не се заклучи. Со тоа, главата автоматски се заклучува. Блокадата повторно ќе се олабави, ако при притиснато копче за фиксирање на вретеното ја свртите чаурата во спротивен правец за да го извадите алатот. Брзозатезна глава за дупче ње (PSB Universal

(види слика D) Доколку прекинувачот за вклучување/исклучување 6 не е притиснат, вретеното за дупчење ќе се фиксира. Ова овозможува брзо, лесно и едноставно менување на алатот што се вметнува во главата за дупчење. Отворете ја брзозатезната глава за дупчење 1 со вртење во правец , додека не се стави алатот. Вметнете го

Чаурата на брзозатезната глава 1 свртете ја цврсто ја во правец , додека целосно не се заклучи. Со тоа, главата автоматски се заклучува. Блокадата се отклучува, откако ќе ја свртите чаурата во спротивен правец за да го извадите алатот. Алати за зашрафување При користење на битови за одвртувачот 15 секогаш треба да користите универзален држач за битови 14. Користете само битови што се соодветни на главата за зашрафување. Поставувајте го прекинувачот 3 „Дупчење/ударно дупчење“ секогаш на ознаката „Дупчење“, доколку одвртувате. Менување на главата за дупчење Пред било каква интервенција на електричниот апарат, извлечете го струјниот приклучок од ѕидната дозна. Демонтирање на главата за дупчење (види слика E) Демонтирајте ја помошната рачка 10. Ставете една челична чивија Ø 4 мм со околу 50 мм должина во дупката на грлото од вретеното, за да го блокирате вретеното за дупчење. Клучот со внатрешна шестаголна глава 16 со кратко вратило зацврстете го во брзозатезната глава за дупчење 1. Поставете го електричниот алат на стабилна подлога, на пр. на работна клупа. Држете го цврсто електричниот алат и олабавете ја брзозатезната глава за дупчење 1 со вртење на клучот со внатрешна шестаголна глава 16 во правец . Доколку брзозатезната глава за дупчење е ј

зацврстена, ќе ја олабавите со лесен удар на долгото вретено на клучот со внатрешна шестаголна глава 16. Извадете го клучот со внатрешна шестаголна глава од брзозатезната глава за дупчење и целосно зацврстете ја брзозатезната глава за дупчење. Монтирање на главата за дупчење (види слика F) Монтажата на брзозатезната глава за дупчење ќе ја извршите по обратен редослед. По извршената монтажа на главата за дупчење, повторно извадете ја челичната чивија од дупката. Главата за дупчење мора да биде зацврстена со вртежен момент со затегање од 30–35Nm.

Ставање во употреба Внимавајте на електричниот напон! Напонот на изворот на струја мора да одговара на оној кој е наведен на спецификационата плочка на електричниот уред. Електричните апарати означени со 230 V исто така може да се користат и на 220 V. Поставете го правецот на вртење (види слика G) Со прекинувачот за менување на правецот за вртење 4 може да го промените правецот на вртење на електричниот апарат. Доколку прекинувачот за вклучување/исклучување 6 е притиснат ова не е

Тек на десно: За дупчење и зашрафување на шрафови притиснете го прекинувачот за менување на правец на вртење 4 на лево до крај. Тек на лево: За одвртување одн. отшрафување на шрафови и мутери притиснете го прекинувачот за менување на правецот на вртење 4 на десно до крај.

е на начинот на работа Дупчење и одвртување Поставете го прекинувачот 3 на ознаката

Ударно дупчење Поставете го прекинувачот 3 на ознаката „Ударно дупчење“. Прекинувачот 3 ќе се вклопи и може да се активира и додека работи моторот. OBJ_BUCH-2936-001.book Page 135 Monday, December 19, 2016 2:52 PM136 | Македонски 1 609 92A 2LY | (19.12.16) Bosch Power Tools Вклучување/исклучување За ставање во употреба на електричниот апарат притиснете го прекинувачот за вклучување/исклучување 6 и држете го притиснат. За Фиксирање на притиснатиот прекинувач за вклучување/исклучување 6 притиснете го копчето за фиксирање 5. За да го исклучите електричниот апарат, ослободете го прекинувачот за вклучување/исклучување 6 одн. доколку тој е блокиран со копчето за фиксирање 5, кратко притиснете го прекинувачот за вклучување/исклучување 6 и потоа осло

За да се заштеди енергија, вклучувајте го електричниот алат само доколку го користите. Брзо исклучување (Kickback Control) (PSB Universal

Брзото исклучување (Kickback Control) нуди подобра контрола на електричниот алат и со тоа ја зголемува заштитата при користење, во споредба со електричните алати без Kickback Control. При ненадејна и непредвидена ротација на електричниот алат околу оската за дупчење, тој се

За повторно ставање во употреба отпуштете го прекинувачот за вклучување/исклучување и одново притиснете го. Ако функцијата Kickback Control е дефектна, дупчалката не се вклучува. Поправката на електричниот алат смее се изврши само од страна на квалификуван стручен персонал и само со користење на оригинални резервни делови. Подесување на бројот на вртежи/удари Бројот на вртежите/ударите на вклучениот електричен апарат може да го регулирате бесстепено, во зависност од тоа колку подалеку ќе го притиснете прекинувачот за вклучување/исклучување 6. Со нежно притискање на прекинувачот за вклучување/исклучување 6 се постигнуваат мал број на вртежи/удари. Со зголемување на притисокот се зголемува и бројот на вртежи/удари. Бирање на бројот на вртежи/удари Со вртливото копче за подесување на бројот на вртежи 7 може да го изберете потребниот број на вртежи/удари и за време на користењето на апаратот. Неопходниот број на вртежи/удари зависи од материјалот и работните услови и може да се одреди со практична

Совети при работењето Пред било каква интервенција на електричниот апарат, извлечете го струјниот приклучок од ѕидната дозна. Електричниот апарат ставете го на мутерот/шрафот само доколку е исклучен. Доколку апаратот е вклучен и се врти, тој може да се преврти и падне. По долготрајна работа со мал број на вртежи, за да го оладите електричниот апарат оставете го да се врти во празен од околу 3 минути со максимален број на вртежи. Одржување и сервис Одржување и чистење Пред било каква интервенција на електричниот апарат, извлечете го струјниот приклучок од ѕидната дозна. Одржувајте ја чистотата на електричниот апарат и отворите за проветрување, за да може добро и безбедно да работите. Доколку е потребно користење на приклучен кабел, тогаш набавете го од Bosch или специјализирана продавница за Bosch-електрични апарати, за да го избегнете загрозувањето на безбедноста. Сервисна служба и совети при користење Сервисната служба ќе одговори на Вашите прашања во врска со поправката и одржувањето на Вашиот производ како и резервните делови. Експлозивен цртеж и информации за резервни делови ќе најдете на: www.bosch-pt.com Тимот за советување при користење на Bosch ќе ви помогне доколку имате прашања за нашите производи и

За сите прашања и нарачки на резервни делови, Ве молиме наведете го 10-цифрениот број од спецификационата плочка на производот.

Д.Д.Електрис Сава Ковачевиќ 47Њ, број 3 1000 Скопје Е-пошта: dimce.dimcev@servis-bosch.mk Интернет: www.servis-bosch.mk Тел./факс: 02/ 246 76 10 Моб.: 070 595 888 Отстранување Електричните апарати, опремата и амбалажите треба да се отстранат на еколошки прифатлив начин. Не ги фрлајте електричните апарати во домашната канта
