KÄYTTÖOHJE PSB Universal+ BOSCH

Hurtigutkoblingen (Kickback Control) gir bedre kon- troll over elektroverktøyet og gir dermed økt beskyt- telse for brukeren sammenlignet med elektroverktøy uten Kickback Control. Hvis elektroverktøyet plutselig og uforutsett roterer rundt borakselen, kobles elektro- verktøyet ut. For ny innkopling slipper du på-/av-bryteren og betjener den på nytt. Hvis funksjonen KickBack Control er defekt, kan ikke bormaskinen slås på. Elektroverktøyet må kun repare- res av kvalifisert fagpersonale og kun med originale re- servedeler. Innstilling av turtallet/slagtallet Du kan innstille turtallet/slagtallet på innkoplet elektroverktøy trinnløst, avhengig av hvor langt du trykker på-/av-bryteren 6 inn. Svakt trykk på på-/av-bryteren 6 fører til et lavt turtall/slagtall. Slag-/turtallet økes med økende trykk. Forhåndsvalg av turtallet/slagtallet Med stillhjul for turtallforvalg 7 kan nødvendig turtall/slagtall forhåndsinnstilles også under drift. Det nødvendige turtallet/slagtallet er avhengig av materiale og arbeidsvilkårene og kan finnes frem til praktiske forsøk. Arbeidshenvisninger Før alle arbeider på elektroverktøyet utføres må støp- selet trekkes ut av stikkontakten. Sett elektroverktøyet bare mot mutteren/skruen når det er slått av. Innsatsverktøy som dreier seg kan skli. Etter lengre arbeid med lite turtall må du la elektroverktøyet gå med maksimalt turtall i tomgang i ca. 3 minutter til avkjø- ling. Service og vedlikehold Vedlikehold og rengjøring Før alle arbeider på elektroverktøyet utføres må støp- selet trekkes ut av stikkontakten. Hold elektroverktøyet og ventilasjonsspaltene alltid rene, for å kunne arbeide bra og sikkert. Hvis det er nødvendig å skifte ut tilkoplingsledningen, må det- te gjøres av Bosch eller Bosch-serviceverksteder, slik at det ikke oppstår fare for sikkerheten. Kundeservice og rådgivning ved bruk Kundeservicen svarer på dine spørsmål om reparasjon og vedlikehold av produktet samt om reservedeleler. Spreng- skisser og informasjon om reservedeler finner du også på: www.bosch-pt.com Bosch rådgivningsteamet hjelper deg gjerne ved spørsmål an- gående våre produkter og deres tilbehør. Ved alle forespørsler og reservedelsbestillinger må du oppgi det 10-sifrede produktnummeret som er angitt på produktets typeskilt. Norsk Robert Bosch AS Postboks 350 1402 Ski Tel.: 64 87 89 50 Faks: 64 87 89 55 Deponering Elektroverktøy, tilbehør og emballasje må leveres inn til miljø- vennlig gjenvinning. Elektroverktøy må ikke kastes i vanlig søppel! Kun for EU-land: Jf. det europeiske direktivet 2012/19/EU vedr. gamle elektriske og elektroniske appa- rater og tilpassingen til nasjonale lover må gammelt elektroverktøy som ikke lenger kan brukes samles inn og leveres inn til en miljø- vennlig resirkulering. Rett til endringer forbeholdes. OBJ_BUCH-2936-001.book Page 60 Monday, December 19, 2016 2:52 PMSuomi | 61 Bosch Power Tools 1 609 92A 2LY | (19.12.16) Suomi Turvallisuusohjeita Sähkötyökalujen yleiset turvallisuusohjeet Lue kaikki turvallisuus- ja muut ohjeet. Turvallisuusohjeiden noudattamisen laiminlyönti saattaa johtaa sähköiskuun, tulipaloon ja/tai vakavaan loukkaantumiseen. Säilytä kaikki turvallisuus- ja muut ohjeet tulevaisuutta varten. Turvallisuusohjeissa käytetty käsite ”sähkötyökalu” käsittää verkkokäyttöisiä sähkötyökaluja (verkkojohdolla) ja akku- käyttöisiä sähkötyökaluja (ilman verkkojohtoa). Työpaikan turvallisuus Pidä työskentelyalue puhtaana ja hyvin valaistuna. Työpaikan epäjärjestys tai valaisemattomat työalueet voi- vat johtaa tapaturmiin. Älä työskentele sähkötyökalulla räjähdysalttiissa ym- päristössä, jossa on palavaa nestettä, kaasua tai pölyä. Sähkötyökalu muodostaa kipinöitä, jotka saattavat sytyt- tää pölyn tai höyryt. Pidä lapset ja sivulliset loitolla sähkötyökalua käyttä- essäsi. Voit menettää laitteesi hallinnan huomiosi suun- tautuessa muualle. Sähköturvallisuus Sähkötyökalun pistotulpan tulee sopia pistorasiaan. Pistotulppaa ei saa muuttaa millään tavalla. Älä käytä mitään pistorasia-adaptereita maadoitettujen sähkö- työkalujen kanssa. Alkuperäisessä kunnossa olevat pisto- tulpat ja sopivat pistorasiat vähentävät sähköiskun vaaraa. Vältä koskettamasta maadoitettuja pintoja, kuten put- kia, pattereita, liesiä tai jääkaappeja. Sähköiskun vaara kasvaa, jos kehosi on maadoitettu. Älä aseta sähkötyökalua alttiiksi sateelle tai kosteudel- le. Veden tunkeutuminen sähkötyökalun sisään kasvattaa sähköiskun riskiä. Älä käytä verkkojohtoa väärin. Älä käytä sitä sähkötyö- kalun kantamiseen, ripustamiseen tai pistotulpan ir- rottamiseen pistorasiasta vetämällä. Pidä johto loitolla kuumuudesta, öljystä, terävistä reunoista ja liikkuvista osista. Vahingoittuneet tai sotkeutuneet johdot kasvatta- vat sähköiskun vaaraa. Käyttäessäsi sähkötyökalua ulkona käytä ainoastaan ulkokäyttöön soveltuvaa jatkojohtoa. Ulkokäyttöön so- veltuvan jatkojohdon käyttö pienentää sähköiskun vaaraa. Jos sähkötyökalun käyttö kosteassa ympäristössä ei ole vältettävissä, tulee käyttää vikavirtasuojakytkintä. Vikavirtasuojakytkimen käyttö vähentää sähköiskun vaa- raa. Henkilöturvallisuus Ole valpas, kiinnitä huomiota työskentelyysi ja nouda- ta tervettä järkeä sähkötyökalua käyttäessäsi. Älä käy- tä mitään sähkötyökalua, jos olet väsynyt tai huumei- den, alkoholin tahi lääkkeiden vaikutuksen alaisena. Hetken tarkkaamattomuus sähkötyökalua käytettäessä saattaa johtaa vakavaan loukkaantumiseen. Käytä suojavarusteita. Käytä aina suojalaseja. Henkilö- kohtaisen suojavarustuksen käyttö, kuten pölynaamarin, luistamattomien turvakenkien, suojakypärän tai kuulon- suojaimien, riippuen sähkötyökalun lajista ja käyttötavas- ta, vähentää loukkaantumisriskiä. Vältä tahatonta käynnistämistä. Varmista, että sähkö- työkalu on poiskytkettynä, ennen kuin liität sen sähkö- verkkoon ja/tai liität akun, otat sen käteen tai kannat sitä. Jos kannat sähkötyökalua sormi käynnistyskytkimellä tai kytket sähkötyökalun pistotulpan pistorasiaan käyn- nistyskytkimen ollessa käyntiasennossa, altistat itsesi on- nettomuuksille. Poista kaikki säätötyökalut ja ruuvitaltat, ennen kuin käynnistät sähkötyökalun. Työkalu tai avain, joka sijait- see laitteen pyörivässä osassa, saattaa johtaa loukkaantu- miseen. Vältä epänormaalia kehon asentoa. Huolehdi aina tuke- vasta seisoma-asennosta ja tasapainosta. Täten voit pa- remmin hallita sähkötyökalua odottamattomissa tilanteis- sa. Käytä tarkoitukseen soveltuvia vaatteita. Älä käytä löysiä työvaatteita tai koruja. Pidä hiukset, vaatteet ja käsineet loitolla liikkuvista osista. Väljät vaatteet, korut ja pitkät hiukset voivat takertua liikkuviin osiin. Jos pölynimu- ja keräilylaitteita voidaan asentaa, tulee sinun tarkistaa, että ne on liitetty ja että niitä käyte- tään oikealla tavalla. Pölynimulaitteiston käyttö vähentää pölyn aiheuttamia vaaroja. Sähkötyökalujen huolellinen käyttö ja käsittely Älä ylikuormita laitetta. Käytä kyseiseen työhön tarkoi- tettua sähkötyökalua. Sopivaa sähkötyökalua käyttäen työskentelet paremmin ja varmemmin tehoalueella, jolle sähkötyökalu on tarkoitettu. Älä käytä sähkötyökalua, jota ei voida käynnistää ja py- säyttää käynnistyskytkimestä. Sähkötyökalu, jota ei enää voida käynnistää ja pysäyttää käynnistyskytkimellä, on vaarallinen ja se täytyy korjata. Irrota pistotulppa pistorasiasta, ennen kuin suoritat säätöjä, vaihdat tarvikkeita tai siirrät sähkötyökalun varastoitavaksi. Nämä turvatoimenpiteet estävät sähkö- työkalun tahattoman käynnistyksen. Säilytä sähkötyökalut poissa lasten ulottuvilta, kun nii- tä ei käytetä. Älä anna sellaisten henkilöiden käyttää sähkötyökalua, jotka eivät tunne sitä tai jotka eivät ole lukeneet tätä käyttöohjetta. Sähkötyökalut ovat vaaralli- sia, jos niitä käyttävät kokemattomat henkilöt. Hoida sähkötyökalusi huolella. Tarkista, että liikkuvat osat toimivat moitteettomasti, eivätkä ole puristukses- sa sekä, että siinä ei ole murtuneita tai vahingoittunei- ta osia, jotka saattaisivat vaikuttaa haitallisesti sähkö- työkalun toimintaan. Anna korjata nämä vioittuneet osat ennen käyttöä. Monen tapaturman syyt löytyvät huo- nosti huolletuista laitteista. VAROITUS OBJ_BUCH-2936-001.book Page 61 Monday, December 19, 2016 2:52 PM62 | Suomi 1 609 92A 2LY | (19.12.16) Bosch Power Tools Pidä leikkausterät terävinä ja puhtaina. Huolellisesti hoidetut leikkaustyökalut, joiden leikkausreunat ovat terä- viä, eivät tartu helposti kiinni ja niitä on helpompi hallita. Käytä sähkötyökaluja, tarvikkeita, vaihtotyökaluja jne. näiden ohjeiden mukaisesti. Ota tällöin huomioon työ- olosuhteet ja suoritettava toimenpide. Sähkötyökalun käyttö muuhun kuin sille määrättyyn käyttöön saattaa joh- taa vaarallisiin tilanteisiin. Huolto Anna ainoastaan koulutettujen ammattihenkilöiden korjata sähkötyökalusi ja hyväksy korjauksiin vain al- kuperäisiä varaosia. Täten varmistat, että sähkötyökalu säilyy turvallisena. Porakoneiden turvallisuusohjeet Käytä kuulonsuojaimia kun iskuporaat. Melu saattaa ai- heuttaa kuulon menetystä. Käytä lisäkahvoja, jos niitä on toimitettu sähkötyöka- lun mukana. Hallinnan menettäminen saattaa johtaa louk- kaantumisiin. Käyttötarvikkeet voivat kuumentua voimakkaasti käy- tön aikana! Käyttötarviketta vaihdettaessa on palo- vammavaara. Käytä suojakäsineitä, kun irrotat käyttötar- vikkeen. Vapauta aina lukituspainike, jotta estät sähkötyökalun tahattoman käynnistymisen. Paina sitä varten lyhyesti käynnistyskytkintä. Pidä laitteesta kiinni sen eristetyistä kahvapinnoista, kun teet sellaisia töitä, jossa käyttötarvike saattaa osua piilossa oleviin sähköjohtoihin tai laitteen omaan virtajohtoon. Kosketus jännitteiseen johtoon voi tehdä myös laitteen metalliosat jännitteisiksi ja johtaa sähköis- kuun. Käytä sopivia etsintälaitteita piilossa olevien syöttö- johtojen paikallistamiseksi tai käänny paikallisen jake- luyhtiön puoleen. Kosketus sähköjohtoon saattaa johtaa tulipaloon ja sähköiskuun. Kaasuputken vahingoittaminen saattaa johtaa räjähdykseen. Vesijohtoon tunkeutuminen aiheuttaa aineellista vahinkoa tai saattaa johtaa sähköis- kuun. Pysäytä sähkötyökalu välittömästi, jos vaihtotyökalu lukkiutuu. Varaudu voimakkaisiin vastamomentteihin, jotka syntyvät takaiskussa. Vaihtotyökalu lukkiutuu, kun: – sähkötyökalua ylikuormitetaan tai – se kallistuu työstettävässä työkappaleessa. Pidä työn aikana sähkötyökalua kaksin käsin ja ota tu- keva seisoma-asento. Sähkötyökalua pystyy ohjaamaan varmemmin kahdella kädellä. Varmista työkappale. Kiinnityslaitteilla tai ruuvipenkkiin kiinnitetty työkappale pysyy tukevammin paikoillaan kuin kädessä pidettynä. Odota, kunnes sähkötyökalu on pysähtynyt, ennen kuin asetat sen pois käsistäsi. Vaihtotyökalu saattaa juut- tua kiinni johtaen sähkötyökalun hallinnan menettämi- seen. Tuotekuvaus Lue kaikki turvallisuus- ja muut ohjeet. Tur- vallisuusohjeiden noudattamisen laiminlyönti saattaa johtaa sähköiskuun, tulipaloon ja/tai vakavaan loukkaantumiseen. Määräyksenmukainen käyttö Sähkötyökalu on tarkoitettu iskuporaukseen tiileen, betoniin ja kiveen sekä poraamiseen puuhun, metalliin, keramiikkaan ja muoviin. Sähkölaitteet, joissa on elektroninen säätö sekä kierto oikealle ja vasemmalle, soveltuvat myös ruuvinvään- töön. Kuvassa olevat osat Kuvassa olevien osien numerointi viittaa grafiikkasivussa ole- vaan sähkötyökalun kuvaan. 1 Pikaistukka 2 Karan lukituspainike (PSB Universal) 3 Vaihtokytkin ”Poraus/iskuporaus” 4 Suunnanvaihtokytkin 5 Käynnistyskytkimen lukituspainike 6 Käynnistyskytkin 7 Kierrosluvun asetuksen säätöpyörä 8 Syvyydenrajoittimen säätöpainike* 9 Lisäkahvakiinnittimen siipiruuvi* 10 Lisäkahva ja syvyydenrajoitin * 11 Syvyydenrajoitin* 12 Kahva (eristetty kädensija) 13 Lisäkahva (eristetty kädensija) 14 Yleispidin* 15 Ruuvauskärki * 16 Kuusiokoloavain ** *Kuvassa tai selostuksessa esiintyvä lisätarvike ei kuulu vakiotoi- mitukseen. Löydät täydellisen tarvikeluettelon tarvikeohjelmas- tamme. **yleismallinen (ei kuulu toimitukseen) Tekniset tiedot Iskuporakone PSB Universal PSB Universal

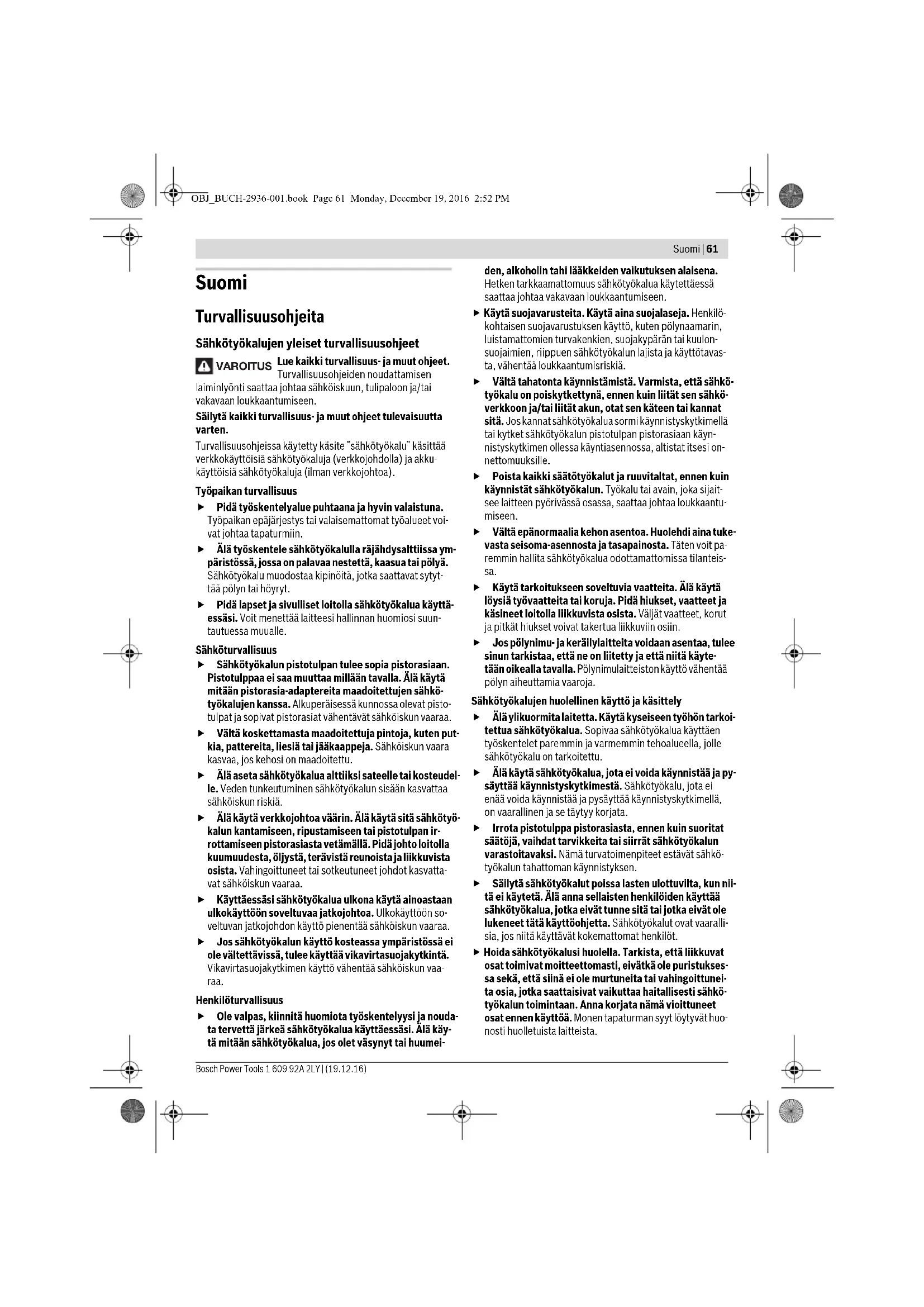

Tuotenumero 3 603 A31 0.. 3 603 A31 1.. Ottoteho W701800 suurin antoteho W530560 Tiedot koskevat 230V nimellisjännitettä [U]. Poikkeavilla jännitteillä ja maakohtaisissa malleissa nämä tiedot voivat vaihdella. OBJ_BUCH-2936-001.book Page 62 Monday, December 19, 2016 2:52 PMSuomi | 63 Bosch Power Tools 1 609 92A 2LY | (19.12.16) Melu-/tärinätiedot Melun mittausarvot on määritetty EN 60745-2-1 mukaan. Näissä ohjeissa mainittu värähtelytaso on mitattu normissa EN 60745 standardoidun mittausmenetelmän mukaisesti ja sitä voidaan käyttää sähkötyökalujen keskinäiseen vertailuun. Se soveltuu myös värähtelyrasituksen väliaikaiseen arvioin- tiin. Ilmoitettu värähtelytaso vastaa sähkötyökalun pääasiallisia käyttötapoja. Jos sähkötyökalua käytetään kuitenkin muihin käyttötarkoituksiin, erilaisilla lisävarusteilla, poikkeavilla käyttötarvikkeilla tai riittämättömästi huollettuna, silloin vä- rähtelytaso saattaa poiketa ilmoitetusta arvosta. Tämä saat- taa kasvattaa koko työaikajakson värähtelyrasitusta huomat- tavasti. Värähtelyrasituksen tarkaksi arvioimiseksi tulee huomioida myös ne ajat, jolloin laite on sammutettuna tai tyhjäkäynnillä. Tämä voi selvästi pienentää koko työaikajakson värähtelyrasi- tusta. Määrittele tarvittavat lisävarotoimenpiteet käyttäjän suojele- miseksi värähtelyn vaikutuksilta, esimerkiksi: Sähkötyökalu- jen ja käyttötarvikkeiden huolto, käsien pitäminen lämpiminä, työprosessien organisointi. Tyhjäkäyntikierrosluku min

50–3000 50 – 3100 Nimellinen kierrosluku min

Nimellinen vääntömomentti Nm 1,65 1,45 Pysähtymismomentti standardin EN 60745 mukaan Nm 17 19 Kierrosluvun esivalinta

Pyörimissuunta oikealle/vasemmalle

Pikapysäytys (Kickback Control)

Täysautomaattinen karalukitus (Auto-Lock)

Karan kaulan Ø mm 43 43 maks. poranterän Ø – Muuraus –Betoni –Teräs –Puu

Istukan kiinnitysalue mm 2 – 13 2–13 Paino vastaa EPTA-Procedure 01:2014 kg 1,7 1,7 Suojausluokka /II /II Iskuporakone PSB Universal PSB Universal

Tiedot koskevat 230V nimellisjännitettä [U]. Poikkeavilla jännitteillä ja maakohtaisissa malleissa nämä tiedot voivat vaihdella. PSB Universal PSB Universal

Laitteen tyypillinen A-painotettu Äänenpainetaso Äänen tehotaso Epävarmuus K Käytä kuulonsuojaimia! dB(A) dB(A) dB(A)

Värähtelyn yhteisarvot a

(kolmen suunnan vektorisumma) ja epävarmuus K mitattuna EN 60745-2-1 mukaan: Poraaminen metalliin:

<2,5 1,5 <2,5 1,5 OBJ_BUCH-2936-001.book Page 63 Monday, December 19, 2016 2:52 PM64 | Suomi 1 609 92A 2LY | (19.12.16) Bosch Power Tools Asennus Irrota pistotulppa pistorasiasta ennen kaikkia sähkö- työkaluun kohdistuvia töitä. Lisäkahva (katso kuva A) Käytä sähkötyökalua vain lisäkahvan 10 kanssa. Varmista ennen työn aloittamista, että siipiruuvi 9 on hyvin kiristetty. Hallinnan menettäminen saattaa johtaa loukkaantumisiin. Käännä siipiruuvia 9/vastapäivään ja ohjaa lisäkahva 10 po- raistukan yli sähkötyökalun karakaulaan. Voit säätää turvallisen ja väsyttämättömän työasennon kään- tämällä lisäkahvaa 10. Käännä lisäkahva 10 haluamaasi asentoon ja kiristä siipiruuvi 9/myötäpäivään. Poraussyvyyden asetus (katso kuva B) Syvyydenrajoittimella 11 voidaan haluttu poraussyvyys X määrätä. Paina syvyydenrajoittimen säätöpainiketta 8 ja asenna syvyy- denrajoitin lisäkahvaan 10. Syvyydenrajoittimen 11 rihlat tulee osoittaa alaspäin. Vedä syvyydenrajoitin niin kauas ulos, että poranterän kärjen ja syvyydenrajoittimen kärjen väli vastaa haluttua poraussy- vyyttä X. Pölynimu Materiaalien, kuten lyijypitoisen pinnoitteen, muutamien puulaatujen, kivennäispölyt ja metallipölyt voivat olla ter- veydelle vaarallisia. Pölyn kosketus tai hengitys saattaa ai- heuttaa käyttäjälle tai lähellä oleville henkilöille allergisia reaktioita ja/tai hengitystiesairauksia. Määrättyjä pölyjä, kuten tammen- tai pyökinpölyä pidetään karsinogeenisina, eritoten yhdessä puukäsittelyssä käy- tettyjen lisäaineiden kanssa (kromaatti, puunsuoja-aine). Asbestipitoisia aineita saavat käsitellä vain ammattilaiset. – Käytä materiaalille soveltuvaa pölynimua. – Huolehdi työkohteen hyvästä tuuletuksesta. – Suosittelemme käyttämään suodatusluokan P2 hengi- tyssuojanaamaria. Ota huomioon maassasi voimassaolevat säännökset koski- en käsiteltäviä materiaaleja. Vältä pölynkertymää työpaikalla. Pöly saattaa helposti syttyä palamaan. Työkalunvaihto Pikaistukka (PSB Universal) (katso kuva C) Käytä karan lukituspainiketta 2 vain sähkötyökalun ol- lessa pysähdyksissä. Porakara lukkiutuu painamalla karan lukituspainiketta 2. Tä- mä mahdollistaa poraistukassa olevan työkalun nopean ja hel- pon vaihdon. Avaa pikaistukka 1 kiertämällä sitä suuntaan , kunnes työ- kalu voidaan asettaa siihen. Aseta työkalu. Kierrä pikaistukan 1 hylsyä käsin voimakkaasti suuntaan , kunnes rasteriääntä ei enää kuulu. Istukka lukkiutuu täten au- tomaattisesti. Kun haluat irrottaa käyttötarvikkeen, avaa lukitus painamalla karan lukituspainike pohjaan ja kierrä samanaikaisesti hylsyä vastasuuntaan. Pikaistukka (PSB Universal

) (katso kuva D) Poraistukka on lukkiutuneena, kun käynnistyskytkintä 6 ei paineta. Tämä mahdollistaa poraistukassa olevan työkalun nopean ja helpon vaihdon. Avaa pikaistukka 1 kiertämällä sitä suuntaan , kunnes työ- kalu voidaan asettaa siihen. Aseta työkalu. Kierrä pikaistukan 1 hylsyä käsin voimakkaasti suuntaan , kunnes rasteriääntä ei enää kuulu. Istukka lukkiutuu täten au- tomaattisesti. Lukitus aukeaa taas, kun hylsyä kierretään vastakkaiseen suuntaan työkalun irrottamiseksi. Ruuvinkiertotyökalut Ruuvauskärkiä 15 käytettäessä tulisi aina käyttää myös kärki- en yleispidintä 14. Käytä vain ruuvin kantaan sopivia ruuvaus- kärkiä. Ruuvinvääntöä varten tulee vaihtokytkin ”Poraus/iskuporaus” 3 aina asettaa tunnukselle ”Poraus”. Poraistukan vaihto Irrota pistotulppa pistorasiasta ennen kaikkia sähkö- työkaluun kohdistuvia töitä. Poranistukan irrotus (katso kuva E) Irrota lisäkahva 10. Työnnä teräspuikko Ø 4 mm ja n. 50 mm pitkä karan kaulan poraukseen porankaran lukitsemiseksi. Kiinnitä kuusiokoloavaimen 16 lyhyempi sanka pikaistukkaan

Aseta sähkötyökalu tukevalle alustalle, esim. työpenkille. Pi- dä kiinni sähkötyökalusta ja irrota pikaistukka 1 kiertämällä kuusiokoloavainta 16 suuntaan . Kiinnijuuttunut poraistuk- ka irrotetaan kevyellä lyönnillä kuusiokoloavaimen 16 pidem- mälle varrelle. Poista kuusiokoloavain pikaistukasta ja kierrä pikaistukka kokonaan irti. Poranistukan asennus (katso kuva F) Pikaistukan asennus tapahtuu käänteisessä järjestyksessä. Poista taas terästappi porauksesta istukan asennuk- sen jälkeen. Istukka tulee kiristää paikoilleen n. 30–35 Nm kiristysmomentilla. OBJ_BUCH-2936-001.book Page 64 Monday, December 19, 2016 2:52 PMSuomi | 65 Bosch Power Tools 1 609 92A 2LY | (19.12.16) Käyttö Käyttöönotto Ota huomioon verkkojännite! Virtalähteen jännitteen tulee vastata laitteen tyyppikilvessä olevia tietoja. 230 V merkittyjä laitteita voidaan käyttää myös 220 V verkoissa. Pyörimissuunnan asetus (katso kuva G) Suunnanvaihtokytkimellä 4 voit muuttaa sähkötyökalun kier- tosuunnan. Käynnistyskytkimen 6 ollessa painettuna tämä ei kuitenkaan ole mahdollista. Kierto oikealle: Porausta ja ruuvinkiertoa varten painat suun- nanvaihtokytkintä 4 vasemmalle vasteeseen asti. Kierto vasemmalle: Ruuvien ja muttereiden avaamista ja uloskiertoa varten painat suunnanvaihtokytkintä 4 oikealle vasteeseen asti. Käyttömuodon asetus Poraus ja ruuvinvääntö Aseta vaihtokytkin 3 tunnukselle ”Poraus”. Iskuporaus Aseta vaihtokytkin 3 tunnukselle ”Iskuporaus”. Vaihtokytkin 3 lukkiutuu tuntuvasti, ja sitä voi käyttää myös moottorin käydessä. Käynnistys ja pysäytys Paina sähkötyökalun käynnistystä varten käynnistyskytkin- tä 6 ja pidä se painettuna. Lukitse painettu käynnistyskytkin 6 painamalla lukituspaini- ketta 5. Pysäytä sähkötyökalu päästämällä käynnistyskytkin 6 va- paaksi tai, jos se on lukittu lukituspainikkeella 5, paina ensin käynnistyskytkintä 6 lyhyesti ja päästä se sitten vapaaksi. Käynnistä energiansäästön takia sähkötyökalu vain, kun käy- tät sitä. Pikapysäytys (Kickback Control) (PSB Universal

Toiminnan pikakatkaisu (Kickback Control) parantaa sähkötyökalun hallittavuutta ja turvallisuutta verrattu- na sellaisiin sähkötyökaluihin, joissa ei ole Kickback Control -ominaisuutta. Sähkötyökalun toiminta katke- aa, jos sähkötyökalu pyörähtää äkillisesti ja odottamat- ta porausakselin ympäri. Uudelleenkäynnistystä varten vapautat käynnistyskytkimen ja painat sitä sitten uudelleen. Jos KickBack Control-toiminto on epäkunnossa, pora- kone ei käynnisty. Anna ainoastaan koulutettujen am- mattihenkilöiden korjata sähkötyökalusi ja hyväksy korjauksiin vain alkuperäisiä varaosia. Kierrosluvun/iskuluvun asetus Voit säätää käynnissä olevan sähkötyökalun kierroslukua/is- kulukua portaattomasti, riippuen siitä miten syvälle painat käynnistyskytkintä 6. Kevyt käynnistyskytkimen 6 painallus aikaansaa alhaisen kier- rosluvun/iskuluvun. Paineen kasvaessa nousee kierrosluku/ iskuluku. Kierrosluvun/iskuluvun esivalinta Kierrosluvun esivalinnan säätöpyörällä 7 voit asettaa tarvitta- van kierrosluvun/iskuluvun myös käytön aikana. Tarvittava kierrosluku/iskuluku riippuu materiaalista ja työ- olosuhteista ja se voidaan määrittää käytännön kokein. Työskentelyohjeita Irrota pistotulppa pistorasiasta ennen kaikkia sähkö- työkaluun kohdistuvia töitä. Aseta sähkötyökalu mutteriin/ruuviin ainoastaan sen ollessa pysähdyksissä. Pyörivät vaihtotyökalut voivat luiskahtaa pois. Koneen käytyä pidemmän aikaa pienellä iskuluvulla, tulee se jäähdyttää, käyttämällä sitä kuormittamatta täydellä kierros- luvulla n. 3 minuuttia. Hoito ja huolto Huolto ja puhdistus Irrota pistotulppa pistorasiasta ennen kaikkia sähkö- työkaluun kohdistuvia töitä. Pidä aina sähkötyökalua ja sähkötyökalun tuuletusau- kot puhtaina, jotta voit työskennellä hyvin ja turvalli- sesti. Jos liitäntäjohdon vaihto on välttämätön, tulee tämän suorit- taa Bosch tai Bosch-sähkötyökalujen sopimushuolto turvalli- suuden vaarantamisen välttämiseksi. Asiakaspalvelu ja käyttöneuvonta Asiakaspalvelu vastaa tuotteesi korjausta ja huoltoa sekä va- raosia koskeviin kysymyksiin. Räjähdyspiirustuksia ja tietoja varaosista löydät myös osoitteesta: www.bosch-pt.com Boschin asiakaspalvelu auttaa mielellään sinua tuotteitamme ja niiden lisätarvikkeita koskevissa kysymyksissä. Ilmoita kaikissa kyselyissä ja varaosatilauksissa 10-numeroi- nen tuotenumero, joka on ilmoitettu tuotteen mallikilvessä. Suomi Robert Bosch Oy Bosch-keskushuolto Pakkalantie 21 A 01510 Vantaa Voitte tilata varaosat suoraan osoitteesta www.bosch-pt.fi. Puh.: 0800 98044 Faksi: 010 296 1838 www.bosch.fi OBJ_BUCH-2936-001.book Page 65 Monday, December 19, 2016 2:52 PM66 | Ελληνικά 1 609 92A 2LY | (19.12.16) Bosch Power Tools Hävitys Sähkötyökalu, lisätarvikkeet ja pakkaukset tulee toimittaa ympäristöystävälliseen uusiokäyttöön. Älä heitä sähkötyökaluja talousjätteisiin! Vain EU-maita varten: Eurooppalaisen vanhoja sähkö- ja elektro- niikkalaitteita koskevan direktiivin 2012/19/EU ja sen kansallisten lakien muunnosten mukaan tulee käyttökelvotto- mat sähkötyökalut kerätä erikseen ja toimit- taa ympäristöystävälliseen uusiokäyttöön. Oikeus teknisiin muutoksiin pidätetään.
