BRUKSANVISNING GSR 18V45 Professional BOSCH

(8) Utløserknapp for batteri

(9) Arbeidslys (LED) (10) Dreieretningsvelger (11) Av/på-bryter (12) Håndtak (isolert grepsflate)

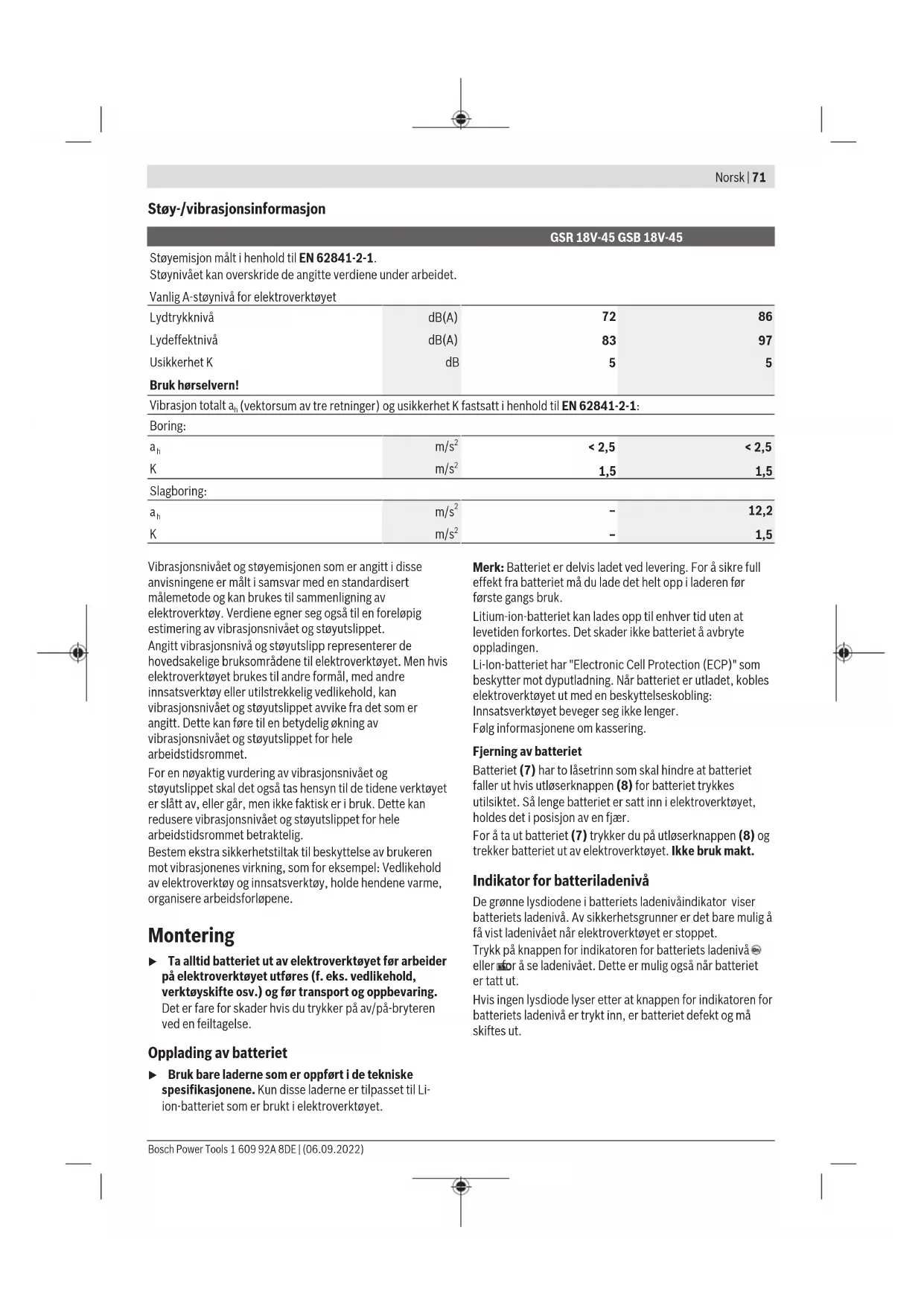

Målt medGBA 18V 1.5Ah og GBA 18V 12Ah. 1 609 92A 8DE | (06.09.2022) Bosch Power ToolsNorsk | 71 Støy-/vibrasjonsinformasjon

GSR 18V-45 GSB 18V-45

Støyemisjon målt i henhold tilEN62841-2-1. Støynivået kan overskride de angitte verdiene under arbeidet. Vanlig A-støynivå for elektroverktøyet Lydtrykknivå Lydeffektnivå Usikkerhet K Bruk hørselvern! dB(A) dB(A)

(vektorsum av tre retninger) og usikkerhet K fastsatt i henhold tilEN62841-2-1: Boring:

12,2 1,5 Vibrasjonsnivået og støyemisjonen som er angitt i disse anvisningene er målt i samsvar med en standardisert målemetode og kan brukes til sammenligning av elektroverktøy. Verdiene egner seg også til en foreløpig estimering av vibrasjonsnivået og støyutslippet. Angitt vibrasjonsnivå og støyutslipp representerer de hovedsakelige bruksområdene til elektroverktøyet. Men hvis elektroverktøyet brukes til andre formål, med andre innsatsverktøy eller utilstrekkelig vedlikehold, kan vibrasjonsnivået og støyutslippet avvike fra det som er angitt. Dette kan føre til en betydelig økning av vibrasjonsnivået og støyutslippet for hele arbeidstidsrommet. For en nøyaktig vurdering av vibrasjonsnivået og støyutslippet skal det også tas hensyn til de tidene verktøyet er slått av, eller går, men ikke faktisk er i bruk. Dette kan redusere vibrasjonsnivået og støyutslippet for hele arbeidstidsrommet betraktelig. Bestem ekstra sikkerhetstiltak til beskyttelse av brukeren mot vibrasjonenes virkning, som for eksempel: Vedlikehold av elektroverktøy og innsatsverktøy, holde hendene varme, organisere arbeidsforløpene. Montering u Ta alltid batteriet ut av elektroverktøyet før arbeider på elektroverktøyet utføres (f.eks. vedlikehold, verktøyskifte osv.) og før transport og oppbevaring. Det er fare for skader hvis du trykker på av/på-bryteren ved en feiltagelse. Opplading av batteriet u Bruk bare laderne som er oppført i de tekniske spesifikasjonene. Kun disse laderne er tilpasset til Li- ion-batteriet som er brukt i elektroverktøyet. Merk: Batteriet er delvis ladet ved levering. For å sikre full effekt fra batteriet må du lade det helt opp i laderen før første gangs bruk. Litium-ion-batteriet kan lades opp til enhver tid uten at levetiden forkortes. Det skader ikke batteriet å avbryte oppladingen. Li-Ion-batteriet har "Electronic Cell Protection (ECP)" som beskytter mot dyputladning. Når batteriet er utladet, kobles elektroverktøyet ut med en beskyttelseskobling: Innsatsverktøyet beveger seg ikke lenger. Følg informasjonene om kassering. Fjerning av batteriet Batteriet (7) har to låsetrinn som skal hindre at batteriet faller ut hvis utløserknappen (8) for batteriet trykkes utilsiktet. Så lenge batteriet er satt inn i elektroverktøyet, holdes det i posisjon av en fjær. For å ta ut batteriet (7) trykker du på utløserknappen (8) og trekker batteriet ut av elektroverktøyet. Ikke bruk makt. Indikator for batteriladenivå De grønne lysdiodene i batteriets ladenivåindikator viser batteriets ladenivå. Av sikkerhetsgrunner er det bare mulig å få vist ladenivået når elektroverktøyet er stoppet. Trykk på knappen for indikatoren for batteriets ladenivå eller for å se ladenivået. Dette er mulig også når batteriet er tatt ut. Hvis ingen lysdiode lyser etter at knappen for indikatoren for batteriets ladenivå er trykt inn, er batteriet defekt og må skiftes ut. Bosch Power Tools 1 609 92A 8DE | (06.09.2022)72 | Norsk Batteritype GBA 18V... Lysdioder Kapasitet Kontinuerlig lys 3× grønt 60−100% Kontinuerlig lys 2× grønt 30−60% Kontinuerlig lys 1× grønt 5−30% Blinker 1× grønt 0−5% Batteritype ProCORE18V... Lysdioder Kapasitet Kontinuerlig lys 5× grønt 80−100 % Kontinuerlig lys 4× grønt 60−80 % Kontinuerlig lys 3× grønt 40−60 % Kontinuerlig lys 2× grønt 20−40 % Kontinuerlig lys 1× grønt 5−20 % Blinker 1× grønt 0−5 % Verktøyskifte (se bilde A) u Ta alltid batteriet ut av elektroverktøyet før arbeider på elektroverktøyet utføres (f.eks. vedlikehold, verktøyskifte osv.) og før transport og oppbevaring. Det er fare for skader hvis du trykker på av/på-bryteren ved en feiltagelse. Hvis av/på-bryteren (11) ikke er trykt inn, låses borespindelen. Dette gir mulighet til rask, behagelig og enkelt skifte av innsatsverktøy i chucken. Åpne hurtigspennchucken (2) ved å dreie i dreieretning ➊ til verktøyet kan settes inn. Sett inn verktøyet. Skru hylsen til hurtigspennchucken (2) godt fast for hånd i rotasjonsretningen ➋. Chucken blir da automatisk låst. Støv-/sponavsuging Støv fra materialer som blyholdig maling, noen tresorter, mineraler og metall kan være helsefarlige. Berøring eller innånding av støv kan utløse allergiske reaksjoner og/eller åndedrettssykdommer hos brukeren eller personer som befinner seg i nærheten. Visse typer støv som eik- eller bøkstøv gjelder som kreftfremkallende, spesielt i kombinasjon med tilsetningsstoffer til trebearbeidelse (kromat, trebeskyttelsesmidler). Asbestholdig materiale må kun bearbeides av fagfolk. – Sørg for god ventilasjon av arbeidsplassen. – Det anbefales å bruke en støvmaske med filterklasse P2. Følg ditt lands gyldige forskrifter for de materialene som skal bearbeides. u Unngå støv på arbeidsplassen. Støv kan lett antennes. Bruk Igangsetting Innsetting av batteriet Merknad: Bruk av batterier som ikke passer til elektroverktøyet kan føre til funksjonsfeil eller skade på elektroverktøyet. Skyv det oppladede batteriet (7) forfra inn i foten på elektroverktøyet til batteriet er sikkert låst. Stille inn dreieretningen (se bilde B) u Du må bare aktivere høyre/venstre-bryteren(10) når elektroverktøyet er stanset. Med dreieretningsomkobleren (10) kan du endre dreieretningen til elektroverktøyet. Dette er ikke mulig når på/av-bryteren (11) er trykt inn. Høyregang: For å bore og skru inn skruer trykker du dreieretningsvelgeren (10) mot venstre til den stopper. Venstregang: For å løsne eller skru ut skruer og muttere trykker du dreieretningsvelgeren (10) mot høyre til den stopper. Stille inn driftsmodus Boring GSR 18V-45 Sett innstillingsringen for dreiemoment (3) på symbolet «Boring». GSB 18V-45 Sett innstillingsringen for driftsmodus (4) på symbolet «Boring». Skruing GSR 18V-45 Sett innstillingsringen for dreiemoment (3) på ønsket dreiemoment. GSB 18V-45 Sett innstillingsringen for driftsmodus (4) på symbolet «Skruing». Sett innstillingsringen for dreiemoment (3) på ønsket dreiemoment. Slagboring GSB 18V-45 Sett innstillingsringen for driftsmodus (4) på symbolet «Slagboring». Inn-/utkobling For å slå på elektroverktøyet trykker du på av/på-bryteren (11) og holder den inne. LED-lampen (9) lyser når av/på-bryteren (11) trykkes litt eller helt inn og gir mulighet til å lyse opp arbeidsplassen ved ugunstige lysforhold. For å slå av elektroverktøyet slipper du av/på-bryteren (11). 1 609 92A 8DE | (06.09.2022) Bosch Power ToolsNorsk | 73 LED-arbeidslampe med statusindikator LED-arbeidslampen (9) brukes også som statusindikator for maskinbeskyttelse og lavt batterinivå: LED- tilbakemelding Beskrivelse Blinklys 3 x under drift Lavt batterinivå. Batteriets spenning har sunket under det optimale nivået. Maskinens ytelse begrenses. Blinkende lys 3 x etter stopp Maskinbeskyttelse aktiv. Maskinbeskyttelsen har blitt aktivert for å beskytte batteriet mot høyt strømforbruk og beskytte maskinen mot skader. – Hvis batterinivået er lavt, lader du batteriet (7) eller bytter ut batteriet med et fulladet batteri. Innstilling av turtallet Du kan regulere turtallet til det innkoblede elektroverktøyet trinnløst, avhengig av hvor langt inn du trykker av/på- bryteren (11). Et lett trykk på av/på-bryteren (11) gir lavt turtall. Turtallet stiger med økende trykk. Stille inn dreiemomentet (gjelder for driftsmodusen skruing) Med innstillingsringen for dreiemoment(3) kan du stille inn nødvendig dreiemoment i 20 trinn. Når innstilt dreiemoment er nådd, stopper innsatsverktøyet. Mekanisk girvalg u Girvelgeren (5) må bare aktiveres når elektroverktøyet er stanset.

EU-samsvarserklæring Vi erklærer under eneansvar at de nevnte produktene er i overensstemmelse med alle relevante bestemmelser i direktivene og forordningene nedenfor og med følgende standarder. Teknisk dokumentasjon hos: * Batteriboreskrutr ekker Produktnummer
