kan det oppstå forstyrrelse på andre apparater og anlegg, fly og medisinsk utstyr (f.eks. pacemakere og høreapparater). Skader på mennesker og dyr i umiddelbar nærhet kan heller ikke utelukkes helt. Bruk ikke måleverktøyet med Bluetooth

i nærheten av medisinsk utstyr, bensinstasjoner, kjemiske anlegg, steder med eksplosjonsfare eller på sprengningsområder. Bruk ikke elektroverktøyet med Bluetooth

om bord på fly. Unngå langvarig bruk nær kroppen. Navnet Bluetooth® og logoene er registrerte varemerker som tilhører Bluetooth SIG, Inc. Enhver bruk av navnet/ logoen av Robert Bosch Power Tools GmbH skjer på lisens. Produktbeskrivelse og ytelsesspesifikasjoner Les sikkerhetsanvisningene og instruksene. Hvis ikke sikkerhetsanvisningene og instruksene tas til følge, kan det oppstå elektrisk støt, brann og/eller alvorlige personskader. Se illustrasjonene i begynnelsen av bruksanvisningen. Forskriftsmessig bruk Elektroverktøyet er beregnet for skruing og løsning av skruer og for boring i tre, keramikk og plast. GSB er i tillegg beregnet for slagboring i teglstein, murverk og stein. NårBluetooth

Low Energy Module GCY 30-4 er satt inn, kan elektroverktøyets data og innstillinger overføres mellom elektroverktøyet og en mobil enhet ved bruk av trådløs Bluetooth

-teknologi. Bosch Power Tools 1 609 92A 837 | (14.07.2022)76 | Norsk Illustrerte komponenter Nummereringen av de illustrerte komponentene gjelder for bildet av elektroverktøyet på illustrasjonssiden. (1) Verktøyholder (2) Selvspennende chuck (3) Dybdeanlegg (4) Ekstrahåndtak (isolert grepsflate) (5) Mellomstykke ekstrahåndtak (6) Vingeskrue for innstilling av dybdeanlegg (7) Innstillingsring for dreiemoment (8) Driftsmodusvelger (9) Girvelger (10) Belteklips (11) Batteri (12) Batteriutløserknapp (13) Arbeidslys (14) Indikator for overbelastningsvern (15) Universalbitsholder

Målt medGBA 18V 1.5Ah og GBA 18V 12 Ah. Støy-/vibrasjonsinformasjon Støyemisjon målt i henhold til EN62841-2-1. GSR 18V-110 C: Vanlig A-lydtrykknivå for enheten er under 70dB(A). Støynivået kan overskride de angitte verdiene under arbeidet. Bruk hørselvern! GSB 18V-110 C: Vanlig A-støynivå for elektroverktøyet: lydtrykknivå 87dB(A); lydeffektnivå 98dB(A). Usikkerhet K = 5dB. Bruk hørselvern! 1 609 92A 837 | (14.07.2022) Bosch Power ToolsNorsk | 77

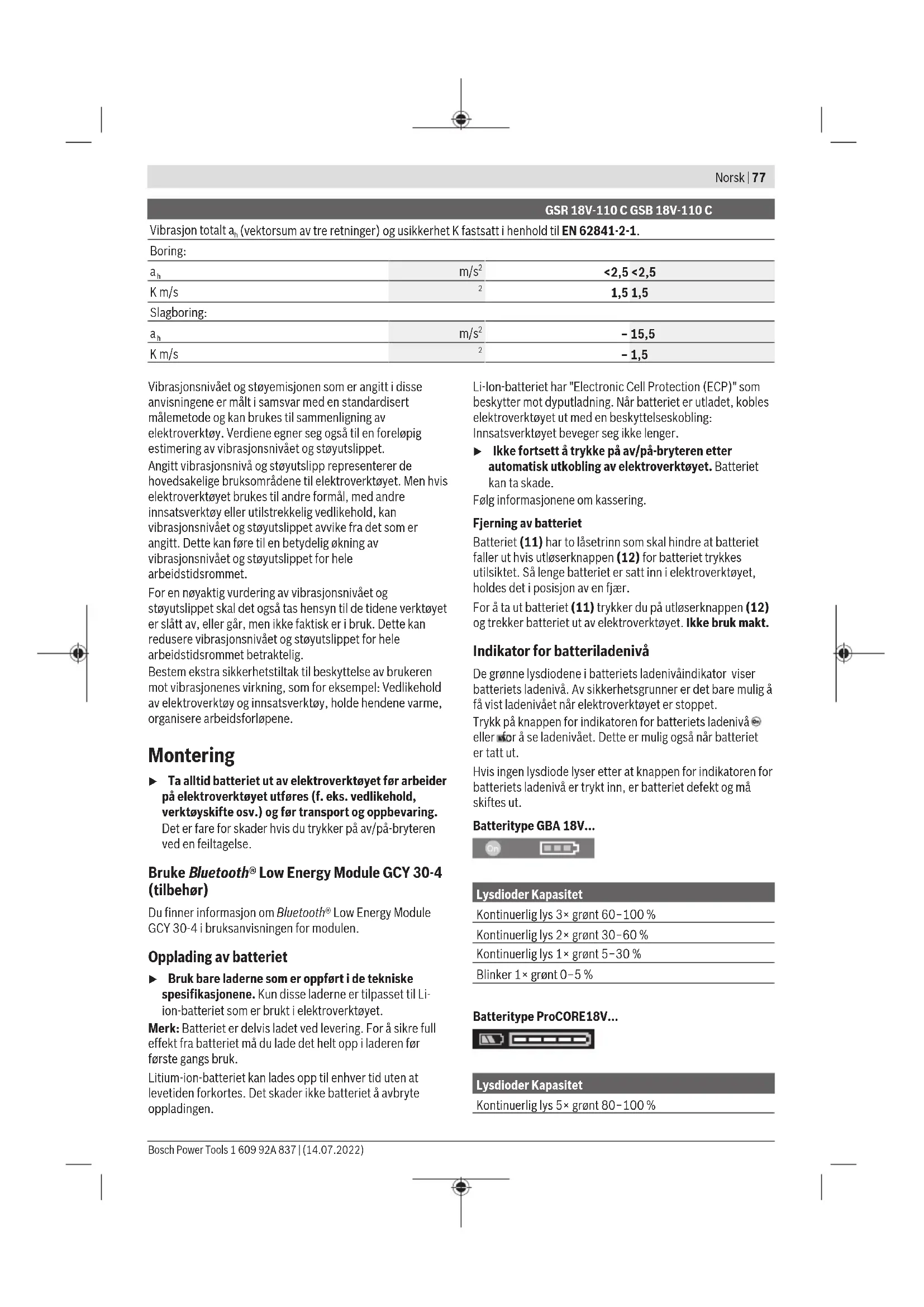

(vektorsum av tre retninger) og usikkerhetK fastsatt i henhold tilEN62841-2-1. Boring:

– 1,5 Vibrasjonsnivået og støyemisjonen som er angitt i disse anvisningene er målt i samsvar med en standardisert målemetode og kan brukes til sammenligning av elektroverktøy. Verdiene egner seg også til en foreløpig estimering av vibrasjonsnivået og støyutslippet. Angitt vibrasjonsnivå og støyutslipp representerer de hovedsakelige bruksområdene til elektroverktøyet. Men hvis elektroverktøyet brukes til andre formål, med andre innsatsverktøy eller utilstrekkelig vedlikehold, kan vibrasjonsnivået og støyutslippet avvike fra det som er angitt. Dette kan føre til en betydelig økning av vibrasjonsnivået og støyutslippet for hele arbeidstidsrommet. For en nøyaktig vurdering av vibrasjonsnivået og støyutslippet skal det også tas hensyn til de tidene verktøyet er slått av, eller går, men ikke faktisk er i bruk. Dette kan redusere vibrasjonsnivået og støyutslippet for hele arbeidstidsrommet betraktelig. Bestem ekstra sikkerhetstiltak til beskyttelse av brukeren mot vibrasjonenes virkning, som for eksempel: Vedlikehold av elektroverktøy og innsatsverktøy, holde hendene varme, organisere arbeidsforløpene. Montering u Ta alltid batteriet ut av elektroverktøyet før arbeider på elektroverktøyet utføres (f.eks. vedlikehold, verktøyskifte osv.) og før transport og oppbevaring. Det er fare for skader hvis du trykker på av/på-bryteren ved en feiltagelse. Bruke Bluetooth® Low Energy Module GCY 30-4 (tilbehør) Du finner informasjon om Bluetooth® Low Energy Module GCY 30-4 i bruksanvisningen for modulen. Opplading av batteriet u Bruk bare laderne som er oppført i de tekniske spesifikasjonene. Kun disse laderne er tilpasset til Li- ion-batteriet som er brukt i elektroverktøyet. Merk: Batteriet er delvis ladet ved levering. For å sikre full effekt fra batteriet må du lade det helt opp i laderen før første gangs bruk. Litium-ion-batteriet kan lades opp til enhver tid uten at levetiden forkortes. Det skader ikke batteriet å avbryte oppladingen. Li-Ion-batteriet har "Electronic Cell Protection (ECP)" som beskytter mot dyputladning. Når batteriet er utladet, kobles elektroverktøyet ut med en beskyttelseskobling: Innsatsverktøyet beveger seg ikke lenger. u Ikke fortsett å trykke på av/på-bryteren etter automatisk utkobling av elektroverktøyet. Batteriet kan ta skade. Følg informasjonene om kassering. Fjerning av batteriet Batteriet (11) har to låsetrinn som skal hindre at batteriet faller ut hvis utløserknappen (12) for batteriet trykkes utilsiktet. Så lenge batteriet er satt inn i elektroverktøyet, holdes det i posisjon av en fjær. For å ta ut batteriet (11) trykker du på utløserknappen (12) og trekker batteriet ut av elektroverktøyet. Ikke bruk makt. Indikator for batteriladenivå De grønne lysdiodene i batteriets ladenivåindikator viser batteriets ladenivå. Av sikkerhetsgrunner er det bare mulig å få vist ladenivået når elektroverktøyet er stoppet. Trykk på knappen for indikatoren for batteriets ladenivå eller for å se ladenivået. Dette er mulig også når batteriet er tatt ut. Hvis ingen lysdiode lyser etter at knappen for indikatoren for batteriets ladenivå er trykt inn, er batteriet defekt og må skiftes ut. Batteritype GBA 18V... Lysdioder Kapasitet Kontinuerlig lys 3× grønt 60−100% Kontinuerlig lys 2× grønt 30−60% Kontinuerlig lys 1× grønt 5−30% Blinker 1× grønt 0−5% Batteritype ProCORE18V... Lysdioder Kapasitet Kontinuerlig lys 5× grønt 80−100 % Bosch Power Tools 1 609 92A 837 | (14.07.2022)78 | Norsk Lysdioder Kapasitet Kontinuerlig lys 4× grønt 60−80 % Kontinuerlig lys 3× grønt 40−60 % Kontinuerlig lys 2× grønt 20−40 % Kontinuerlig lys 1× grønt 5−20 % Blinker 1× grønt 0−5 % Ekstrahåndtak u Du må ikke bruke elektroverktøyet uten ekstrahåndtaket (4). u Før alt arbeid må du kontrollere at ekstrahåndtaket er ordentlig festet. Hvis du mister kontrollen, kan det oppstå personskader. Pass på at ekstrahåndtaket strammes med et tiltrekkingsmoment som passer til festemetoden. Fest det slik på elektroverktøyet at enhver bevegelse av ekstrahåndtaket rundt eller langs borakselen er utelukket. Montering av ekstrahåndtaket For å åpne ekstrahåndtaket dreier du den nedre grepsdelen på ekstrahåndtaket (4) mot urviseren. Trekk mellomstykket til ekstrahåndtaket (5) tilbake, og hold det i denne stillingen. Skyv ekstrahåndtaket over chucken for å sette ekstrahåndtaket på elektroverktøyet. Slipp deretter mellomstykket (5). Skru deretter det nedre grepsstykket på ekstrahåndtaket (4) fast igjen med urviseren. Svinge ekstrahåndtaket Du kan svinge ekstrahåndtaket(4) for å få en sikker arbeidsstilling med liten belastning på kroppen. Drei den nedre delen på ekstrahåndtaket (4) mot urviseren, og sving ekstrahåndtaket (4) til ønsket stilling. Skru deretter den nedre grepsdelen på ekstrahåndtaket (4) fast igjen med urviseren. Stille inn boredybden Med dybdestopperen (3) kan ønsket boredybde X bestemmes. Løsne vingeskruen for innstilling av dybdestopperen (6), og sett dybdestopperen i ekstrahåndtaket (4). Trekk dybdestopperen (3) ut til avstanden mellom spissen på boret og spissen på dybdestopperen (3) tilsvarer den ønskede boredybden X. Stram vingeskruen for innstilling av dybdestopperen (6) igjen. Verktøyskifte (se bilde A) u Ta alltid batteriet ut av elektroverktøyet før arbeider på elektroverktøyet utføres (f.eks. vedlikehold, verktøyskifte osv.) og før transport og oppbevaring. Det er fare for skader hvis du trykker på av/på-bryteren ved en feiltagelse. Hvis av/på-bryteren (17) ikke er trykt inn, låses borespindelen. Dette gir mulighet til rask, behagelig og enkelt skifte av innsatsverktøy i chucken. Åpne hurtigspennchucken (2) ved å dreie i dreieretning ➊ til verktøyet kan settes inn. Sett inn verktøyet. Skru hylsen til hurtigspennchucken (2) godt fast for hånd i rotasjonsretningen ➋. Chucken blir da automatisk låst. Støv-/sponavsuging Støv fra materialer som blyholdig maling, noen tresorter, mineraler og metall kan være helsefarlige. Berøring eller innånding av støv kan utløse allergiske reaksjoner og/eller åndedrettssykdommer hos brukeren eller personer som befinner seg i nærheten. Visse typer støv som eik- eller bøkstøv gjelder som kreftfremkallende, spesielt i kombinasjon med tilsetningsstoffer til trebearbeidelse (kromat, trebeskyttelsesmidler). Asbestholdig materiale må kun bearbeides av fagfolk. – Sørg for god ventilasjon av arbeidsplassen. – Det anbefales å bruke en støvmaske med filterklasse P2. Følg ditt lands gyldige forskrifter for de materialene som skal bearbeides. u Unngå støv på arbeidsplassen. Støv kan lett antennes. Bruk Igangsetting Innsetting av batteriet Merknad: Bruk av batterier som ikke passer til elektroverktøyet kan føre til funksjonsfeil eller skade på elektroverktøyet. Still dreieretningsomkobleren (16) på midten for å hindre utilsiktet innkobling. Sett det ladede batteriet (11) i håndtaket helt det merkes at det festes og ligger helt inntil håndtaket. Stille inn dreieretningen (se bildeB) Med dreieretningsomkobleren (16) kan du endre dreieretningen til elektroverktøyet. Dette er ikke mulig når på/av-bryteren (17) er trykt inn. Høyregang: Skyv dreieretningsvelgeren (16) til posisjonen på begge sider. Venstregang: Skyv dreieretningsvelgeren (16) til den stopper i posisjonen på begge sider. Stille inn driftsmodus Boring Sett driftsmodusvelgeren(8) på symbolet «Boring». Skruing Sett driftsmodusvelgeren(8) på symbolet «Skruing». 1 609 92A 837 | (14.07.2022) Bosch Power ToolsNorsk | 79 Slagboring (GSB 18V-110 C) Sett driftsmodusvelgeren(8) på symbolet «Slagboring». Inn-/utkobling For å slå på elektroverktøyet trykker du på av/på-bryteren (17) og holder den inne. LED-lampen (13) lyser når av/på-bryteren (17) trykkes litt eller helt inn og gir mulighet til å lyse opp arbeidsplassen ved ugunstige lysforhold. For å slå av elektroverktøyet slipper du av/på-bryteren (17). Innstilling av turtallet Du kan regulere turtallet til det innkoblede elektroverktøyet trinnløst, avhengig av hvor langt inn du trykker av/på- bryteren (17). Et lett trykk på av/på-bryteren (17) gir lavt turtall. Turtallet stiger med økende trykk. Stille inn dreiemomentet (gjelder for driftsmodusen skruing) Med innstillingsringen for dreiemoment (7) kan du stille inn nødvendig dreiemoment i 25 trinn. Når innstilt dreiemoment er nådd, stopper innsatsverktøyet. Mekanisk girvalg u Girvelgeren (9) må bare aktiveres når elektroverktøyet er stanset.

Høyt turtall, til arbeid med liten bordiameter. u Skyv girvelgeren alltid helt til den stopper. Elektroverktøyet kan ta skade hvis det velter. Temperaturavhengig overbelastningsvern Ved forskriftsmessig bruk kan ikke elektroverktøyet overbelastes. Ved for stor belastning eller hvis temperaturen ikke er innenfor tillatt driftstemperaturområde reduseres turtallet. Elektroverktøyet går ikke med fullt turtall igjen før tillatt driftstemperatur er nådd. Det temperaturavhengige overbelastningsvernet indikeres ved at lysdioden (14) på elektroverktøyet lyser rødt. For at verktøyet skal få tillatt driftstemperatur igjen, setter du girbryteren (9) på 1. gir, lar elektroverktøyet gå på tomgang eller du kan vente til lysdioden (14) slukker. Når lysdioden (14) slukker, har verktøyet igjen tillatt driftstemperatur. Hurtigutkobling (KickBack Control) Hurtigutkoblingen (KickBack Control) gir bedre kontroll over elektroverktøyet og gir dermed økt beskyttelse for brukeren sammenlignet med elektroverktøy uten KickBack Control. Hvis elektroverktøyet plutselig og uforutsett roterer rundt borakselen, kobles elektroverktøyet ut. Hurtigutkoblingen signaliseres ved at arbeidslyset på elektroverktøyet blinker. For ny igangsetting slipper du av/på-bryteren og trykker den inn på nytt. u Hvis funksjonen KickBack Control er defekt, kan ikke elektroverktøyet slås på. Elektroverktøyet må kun repareres av kvalifisert fagpersonale og kun med originale reservedeler. Connectivity-funksjoner Følgende Connectivity-funksjoner er tilgjengelige for elektroverktøyet i forbindelse med Bluetooth® Low Energy Module GCY30-4 / GCY 42: – Registrering og personlig tilpasning – Statuskontroll, visning av varselmeldinger – Generell informasjon og innstillinger – Administrering Les bruksanvisningen som følger med for informasjon om Bluetooth® Low Energy Module GCY30-4 / GCY 42. Informasjon om bruk u Elektroverktøyet med montert Bluetooth

EU-samsvarserklæring Vi erklærer under eneansvar at de nevnte produktene er i overensstemmelse med alle relevante bestemmelser i direktivene og forordningene nedenfor og med følgende standarder. Teknisk dokumentasjon hos: * Batteriboreskrutr ekker Produktnummer
