MANUALE UTENTE GSB 18V45 Professional BOSCH

Low Energy Module GCY 30-4 (acessório) colocado dispõe de uma interface de comunicações. Devem ser respeitadas as limitações de utilização locais, p. ex. em aviões ou hospitais. u Só coloque a ferramenta elétrica no parafuso quando esta está desligada. As ferramentas de trabalho em rotação podem escorregar. Para retirar a ponta de aparafusar ou porta-bits universal, não pode ser usada uma ferramenta auxiliar. Suporte de fixação ao cinto Com o suporte de fixação ao cinto (10) pode pendurar a ferramenta elétrica, p. ex., num cinto. Desta forma terá ambas as mãos livres e a ferramenta elétrica estará sempre ao alcance. Manutenção e assistência técnica Manutenção e limpeza u A bateria deverá ser retirada antes de todos os trabalhos na ferramenta elétrica (p. ex. manutenção, troca de ferramenta etc.) e antes de transportar ou de armazenar a mesma. Há perigo de ferimentos se o interruptor de ligar/desligar for acionado involuntariamente. u Manter a ferramenta elétrica e as aberturas de ventilação sempre limpas, para trabalhar bem e de forma segura. Serviço pós-venda e aconselhamento O serviço pós-venda responde às suas perguntas a respeito de serviços de reparação e de manutenção do seu produto, assim como das peças sobressalentes. Desenhos explodidos Bosch Power Tools 1 609 92A 837 | (14.07.2022)44 | Italiano e informações acerca das peças sobressalentes também em: www.bosch-pt.com A nossa equipa de consultores Bosch esclarece com prazer todas as suas dúvidas a respeito dos nossos produtos e acessórios. Indique para todas as questões e encomendas de peças sobressalentes a referência de 10 dígitos de acordo com a placa de caraterísticas do produto. Portugal Robert Bosch LDA Avenida Infante D. Henrique Lotes 2E – 3E 1800 Lisboa Para efetuar o seu pedido online de peças entre na página www.ferramentasbosch.com. Tel.: 21 8500000 Fax: 21 8511096 Encontra outros endereços da assistência técnica em: www.bosch-pt.com/serviceaddresses Transporte As baterias de iões de lítio recomendadas estão sujeitas ao direito de materiais perigosos. As baterias podem ser transportadas na rua pelo utilizador, sem mais obrigações. Na expedição por terceiros (porex: transporte aéreo ou expedição), devem ser observadas as especiais exigências quanto à embalagem e à designação. Neste caso é necessário consultar um especialista de materiais perigosos ao preparar a peça a ser trabalhada. Só enviar baterias se a carcaça não estiver danificada. Colar contactos abertos e embalar a bateria de modo que não possa se movimentar dentro da embalagem. Por favor observe também eventuais diretivas nacionais suplementares. Eliminação As ferramentas elétricas, as baterias, os acessórios e as embalagens devem ser enviados a uma reciclagem ecológica de matéria prima. Não deitar ferramentas elétricas e baterias/ pilhas no lixo doméstico! Apenas para países da UE: Conforme a Diretiva Europeia 2012/19/UE relativa aos resíduos de equipamentos elétricos e eletrónicos e a sua implementação na legislação nacional, é necessário recolher separadamente as ferramentas elétricas que já não são usadas e, de acordo com a Diretiva Europeia 2006/66/CE, as baterias/pilhas defeituosas e encaminhá-las para uma reciclagem ecológica. No caso de uma eliminação incorreta, os aparelhos elétricos e eletrónicos antigos podem ter efeitos nocivos no ambiente e na saúda humada devido à possível presença de substâncias perigosas. Baterias/pilhas: Lítio: Observar as indicações no capítulo Transporte (ver "Transporte", Página44). Italiano Avvertenze di sicurezza Avvertenze generali di sicurezza per elettroutensili ATTENZIONE Leggere tutte le avvertenze di pe- ricolo, le istruzioni operative, le fi- gure e le specifiche fornite in dotazione al presente elet- troutensile. Il mancato rispetto di tutte le istruzioni sottoe- lencate potrà comportare il pericolo di scosse elettriche, in- cendi e/o gravi lesioni. Conservare tutte le avvertenze di pericolo e le istruzioni operative per ogni esigenza futura. Il termine "elettroutensile" riportato nelle avvertenze fa rife- rimento ai dispositivi dotati di alimentazione elettrica (a filo) o a batteria (senza filo). Sicurezza della postazione di lavoro u Conservare l'area di lavoro pulita e ben illuminata. Zo- ne disordinate o buie possono essere causa di incidenti. u Evitare di impiegare l’elettroutensile in ambienti sog- getti al rischio di esplosioni nei quali siano presenti li- quidi, gas o polveri infiammabili. Gli elettroutensili pro- ducono scintille che possono far infiammare la polvere o i gas. u Tenere lontani i bambini ed altre persone durante l’im- piego dell’elettroutensile. Eventuali distrazioni potran- no comportare la perdita del controllo sull’elettroutensile. Sicurezza elettrica u La spina di allacciamento alla rete dell’elettroutensile deve essere adatta alla presa. Evitare assolutamente di apportare qualsivoglia modifica alla spina. Non uti- lizzare spine adattatrici con elettroutensili dotati di collegamento a terra. Le spine non modificate e le prese adatte allo scopo riducono il rischio di scosse elettriche. u Evitare il contatto fisico con superfici collegate a ter- ra, come tubi, radiatori, fornelli elettrici e frigoriferi. Sussiste un maggior rischio di scosse elettriche nel mo- mento in cui il corpo è messo a massa. u Custodire l’elettroutensile al riparo dalla pioggia o dall’umidità.. La penetrazione dell’acqua in un elettrou- tensile aumenta il rischio di una scossa elettrica. u Non usare il cavo per scopi diversi da quelli previsti. Non usare il cavo per trasportare o appendere l’elet- troutensile, né per estrarre la spina dalla presa di cor- rente. Non avvicinare il cavo a fonti di calore, olio, 1 609 92A 837 | (14.07.2022) Bosch Power ToolsItaliano | 45 spigoli taglienti e parti della macchina in movimento. I cavi danneggiati o aggrovigliati aumentano il rischio d’in- sorgenza di scosse elettriche. u Se si utilizza l’elettroutensile all’aperto, impiegare un cavo di prolunga adatto per l’uso all’esterno. L’uso di un cavo di prolunga omologato per l’impiego all’esterno ri- duce il rischio d’insorgenza di scosse elettriche. u Qualora non fosse possibile evitare di utilizzare l’elet- troutensile in un ambiente umido, usare un interrutto- re di protezione dalle correnti di guasto (RCD). L’uso di un interruttore di sicurezza riduce il rischio di una scos- sa elettrica. Sicurezza delle persone u Quando si utilizza un elettroutensile è importante re- stare vigili, concentrarsi su ciò che si sta facendo ed operare con giudizio. Non utilizzare l’elettroutensile in caso di stanchezza o sotto l’effetto di droghe, alcool o medicinali. Un attimo di distrazione durante l’uso dell’elettroutensile può essere causa di gravi incidenti. u Utilizzare gli appositi dispositivi di protezione indivi- duali. Indossare sempre gli occhiali protettivi. L'im- piego, in condizioni appropriate, di dispositivi di protezio- ne quali maschera antipolvere, scarpe antinfortunistiche antiscivolo, elmetto di protezione, protezioni acustiche, riduce il rischio di infortuni. u Evitare l’accensione involontaria dell’elettroutensile. Prima di collegare l’elettroutensile all’alimentazione di corrente e/o alla batteria, prima di prenderlo o tra- sportarlo, assicurarsi che sia spento. Tenendo il dito sopra l’interruttore mentre si trasporta l’elettroutensile oppure collegandolo all’alimentazione di corrente con l’in- terruttore inserito, si vengono a creare situazioni perico- lose in cui possono verificarsi seri incidenti. u Prima di accendere l’elettroutensile togliere qualsiasi attrezzo di regolazione o chiave utilizzata. Un accesso- rio oppure una chiave che si trovi in una parte rotante del- la macchina può provocare seri incidenti. u Evitare di assumere posture anomale. Mantenere ap- poggio ed equilibrio adeguati in ogni situazione. In questo modo è possibile controllare meglio l’elettrouten- sile in caso di situazioni inaspettate. u Indossare indumenti adeguati. Non indossare vestiti larghi, né gioielli. Tenere capelli e vestiti lontani da parti in movimento. Vestiti larghi, gioielli o capelli lunghi potranno impigliarsi in parti in movimento. u Se l'utensile è dotato di un apposito attacco per dispo- sitivi di aspirazione e raccolta polvere, accertarsi che gli stessi siano collegati ed utilizzati in modo confor- me. L’utilizzo di un’aspirazione polvere può ridurre lo svi- lupparsi di situazioni pericolose dovute alla polvere. u Evitare che la confidenza derivante da un frequente uso degli utensili si trasformi in superficialità e venga- no trascurate le principali norme di sicurezza. Una mancanza di attenzione può causare gravi lesioni in una frazione di secondo. Trattamento accurato ed uso corretto degli elettroutensili u Non sottoporre l’elettroutensile a sovraccarico. Utiliz- zare l’elettroutensile adeguato per l'applicazione spe- cifica. Con un elettroutensile adatto si lavora in modo mi- gliore e più sicuro nell’ambito della sua potenza di presta- zione. u Non utilizzare l'elettroutensile qualora l'interruttore non consenta un'accensione/uno spegnimento corret- ti. Un elettroutensile con l’interruttore rotto è pericoloso e deve essere aggiustato. u Prima di eseguire eventuali regolazioni, sostituire ac- cessori o riporre la macchina al termine del lavoro, estrarre sempre la spina dalla presa di corrente e/o to- gliere la batteria, se rimovibile. Tale precauzione evite- rà che l’elettroutensile possa essere messo in funzione in- volontariamente. u Riporre gli elettroutensili fuori della portata dei bam- bini durante i periodi di inutilizzo e non consentire l'uso degli utensili stessi a persone inesperte o che non abbiano letto le presenti istruzioni. Gli elettrouten- sili sono macchine pericolose quando vengono utilizzati da persone non dotate di sufficiente esperienza. u Eseguire la manutenzione degli elettroutensili e relat- vi accessori. Verificare la presenza di un eventuale di- sallineamento o inceppamento delle parti mobili, la rottura di componenti o qualsiasi altra condizione che possa pregiudicare il corretto funzionamento dell’elettroutensile stesso. Se danneggiato, l'elettrou- tensile dovrà essere riparato prima dell'uso. Numerosi incidenti vengono causati da elettroutensili la cui manu- tenzione è stata effettuata poco accuratamente. u Mantenere gli utensili da taglio affilati e puliti. Gli utensili da taglio curati con particolare attenzione e con taglienti affilati s’inceppano meno frequentemente e sono più facili da condurre. u Utilizzare sempre l’elettroutensile, gli accessori e gli utensili specifici ecc. in conformità alle presenti istru- zioni, tenendo conto delle condizioni di lavoro e delle operazioni da eseguire. L’impiego di elettroutensili per usi diversi da quelli consentiti potrà dar luogo a situazioni di pericolo. u Mantenere impugnature e superfici di presa asciutte, pulite e prive di olio e grasso. Impugnature e superfici di presa scivolose non consentono di manipolare e con- trollare l'utensile in caso di situazioni inaspettate. Trattamento ed utilizzo appropriato di utensili dotati di batterie ricaricabili u Per ricaricare la batteria utilizzare solo il dispositivo di carica consigliato dal produttore. Per un dispositivo di carica previsto per un determinato tipo di batteria sus- siste pericolo di incendio se viene utilizzato con un tipo diverso di batteria ricaricabile. u Utilizzare gli elettroutensili solo con le batterie espli- citamente previste. L’uso di batterie ricaricabili di tipo Bosch Power Tools 1 609 92A 837 | (14.07.2022)46 | Italiano diverso potrà dare insorgenza a lesioni e comportare il ri- schio d’incendi. u Durante i periodi di inutilizzo, conservare la batteria lontano da oggetti metallici quali fermagli, monete, chiavi, chiodi, viti ed altri piccoli oggetti metallici che potrebbero creare una connessione tra i terminali. Un eventuale corto circuito tra i contatti dell’accumulatore potrà dare origine a bruciature o ad incendi. u In caso di condizioni d’uso non conformi, si può verifi- care la fuoriuscita di liquido dalla batteria. Evitare il contatto. In caso di contatto accidentale, risciacquare con acqua. Qualora il liquido venisse in contatto con gli occhi, richiedere inoltre assistenza medica. Il liqui- do fuoriuscito dalla batteria ricaricabile potrà causare irri- tazioni cutanee o ustioni. u Non utilizzare una batteria, né un utensile danneggiati o modificati. Batterie danneggiate o modificate possono comportare problemi non prevedibili, causando incendi, esplosioni e possibili lesioni. u Non esporre una batteria o un elettroutensile al fuoco o a temperature eccessive. L'esposizione al fuoco o a temperature superiori a 130 °C può causare esplosioni. u Seguire tutte le istruzioni di carica e non ricaricare la batteria o l'elettroutensile fuori dal campo di tempera- tura indicato nelle istruzioni stesse. Una carica non cor- retta, o fuori dal campo di temperatura indicato, può comportare danni alla batteria ed aumentare il pericolo di incendio. Assistenza u Fare riparare l’elettroutensile da personale specializ- zato ed utilizzando solo parti di ricambio identiche. In tale maniera potrà essere salvaguardata la sicurezza dell’elettroutensile. u Non eseguire mai la manutenzione di batterie danneg- giate. La manutenzione di batterie ricaricabili andrà ef- fettuata esclusivamente dal produttore o da fornitori di servizi appositamente autorizzati. Indicazioni di sicurezza per trapani ed avvitatori Istruzioni di sicurezza per tutte le operazioni u Indossare protezioni acustiche quando si fora a per- cussione. L’esposizione al rumore può provocare la per- dita dell’udito. u Utilizzare l’impugnatura supplementare/le impugnatu- re supplementari. La perdita di controllo può essere cau- sa di lesioni. u Afferrare e tenere l’elettroutensile dalle superfici iso- late dell’impugnatura qualora si eseguano operazioni in cui l’accessorio da taglio o gli elementi di fissaggio potrebbero venire a contatto con cavi elettrici nasco- sti. Se l’accessorio da taglio o l’elemento di fissaggio en- tra in contatto con un cavo sotto tensione, la tensione po- trebbe trasmettersi anche alle parti metalliche esposte dell’elettroutensile, provocando la folgorazione dell’utiliz- zatore. Istruzioni di sicurezza per l’utilizzo di punte lunghe u Non utilizzare l’utensile a numeri di giri superiori a quello massimo nominale previsto per la punta. A nu- meri di giri superiori, la punta probabilmente si curvereb- be in caso di rotazione libera senza contatto con il pezzo in lavorazione, causando lesioni all’operatore. u Iniziare la foratura sempre ad un ridotto numero di giri e con la testa della punta a contatto con il pezzo in la- vorazione. A numeri di giri superiori, la punta probabil- mente si curverebbe in caso di rotazione libera senza con- tatto con il pezzo in lavorazione, causando lesioni all’ope- ratore. u Esercitare pressione soltanto direttamente in linea con la punta, senza eccedere nella pressione stessa.Le punte possono curvarsi, causando rotture o perdite di controllo dell’utensile e, di conseguenza, lesioni all’opera- tore. Avvertenze di sicurezza supplementari u Trattenere saldamente l’elettroutensile. Durante il ser- raggio e l’avvitamento delle viti, possono brevemente ve- rificarsi coppie di reazione. u Fissare il pezzo in lavorazione. Un pezzo in lavorazione può essere bloccato con sicurezza in posizione solo utiliz- zando un apposito dispositivo di serraggio oppure una morsa a vite e non tenendolo con la semplice mano. u Al fine di rilevare linee di alimentazione nascoste, uti- lizzare apparecchiature di ricerca adatte oppure rivol- gersi alla società erogatrice locale. Un contatto con ca- vi elettrici può provocare lo sviluppo di incendi e di scos- se elettriche. Danneggiando una tubazione del gas si può creare il pericolo di esplosioni. Penetrando una tubazione dell’acqua si provocano danni materiali. u Prima di posare l’elettroutensile, attendere sempre che si sia arrestato completamente. L’accessorio può incepparsi e comportare la perdita di controllo dell’elet- troutensile. u In caso di danni o di utilizzo improprio della batteria, vi è rischio di fuoriuscita di vapori. La batteria può in- cendiarsi o esplodere. Far entrare aria fresca nell’am- biente e contattare un medico in caso di malessere. I va- pori possono irritare le vie respiratorie. u Non aprire la batteria. Vi è rischio di cortocircuito. u Qualora si utilizzino oggetti appuntiti, come ad es. chiodi o cacciaviti, oppure se si esercita forza dall’esterno, la batteria potrebbe danneggiarsi. Po- trebbe verificarsi un cortocircuito interno e la batteria po- trebbe incendiarsi, emettere fumo, esplodere o surriscal- darsi. u Utilizzare la batteria solo per prodotti del produttore. Soltanto in questo modo la batteria verrà protetta da peri- colosi sovraccarichi. Proteggere la batteria dal calore, ad esem- pio anche da irradiazione solare continua, fuoco, sporcizia, acqua ed umidità. Sussiste il pericolo di esplosioni e cortocircuito. 1 609 92A 837 | (14.07.2022) Bosch Power ToolsItaliano | 47 u Spegnere immediatamente l’elettroutensile quando l’utensile accessorio si blocca. Aspettarsi sempre alti momenti di reazione che possono provocare un con- traccolpo. L’accessorio si blocca se si inclina all’interno del pezzo in lavorazione o se l’elettroutensile è sottoposto a sovraccarico. u Attenzione! L’utilizzo dell’elettroutensile con funzione Bluetooth

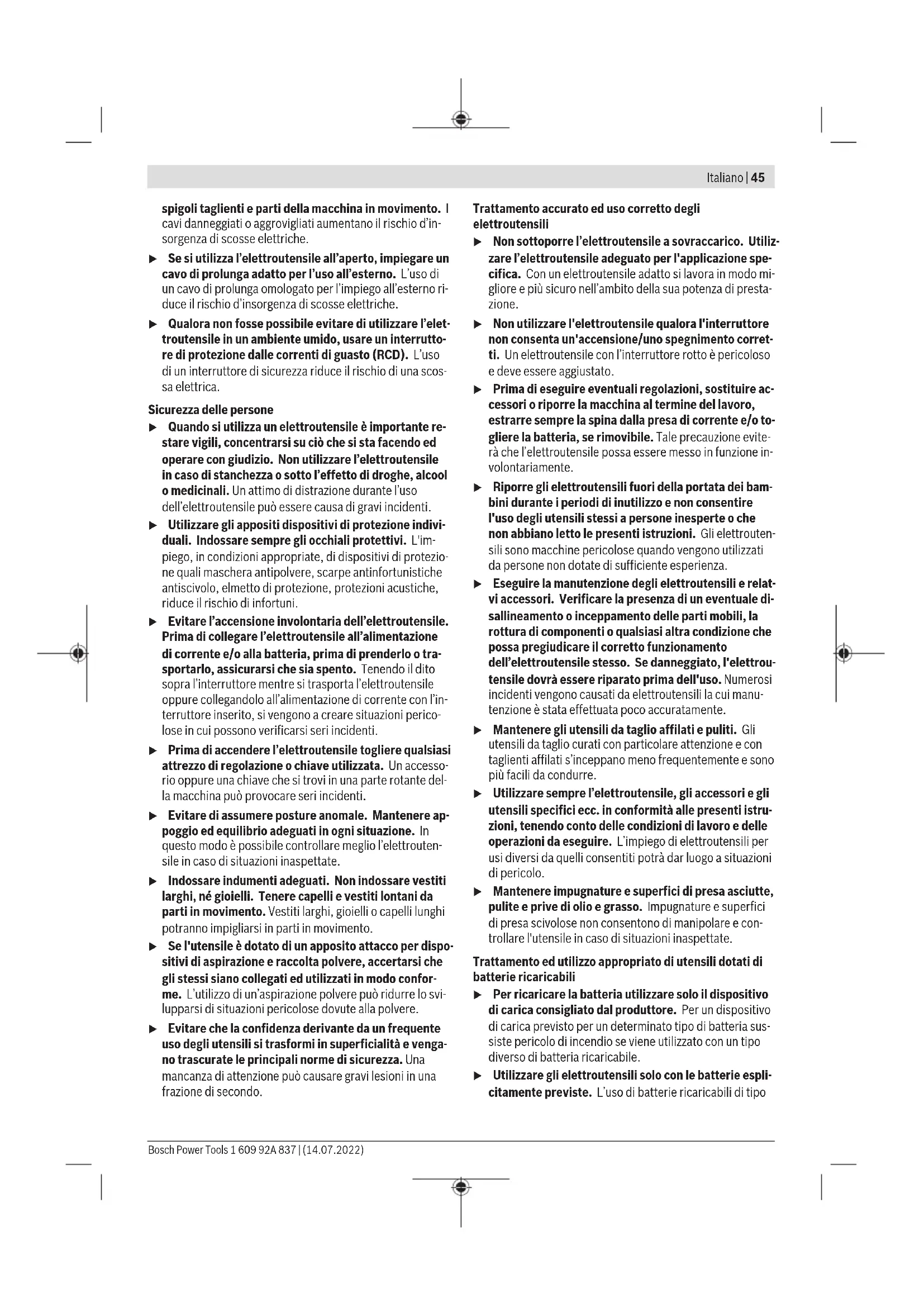

può causare disturbi ad altri apparecchi ed impianti, a velivoli e ad apparecchiature medicali (ad es. pacemaker o apparecchi acustici). Non si possono altresì escludere del tutto lesioni a persone e ad ani- mali nelle immediate vicinanze. Non utilizzare l’elet- troutensile con funzione Bluetooth

in prossimità di ap- parecchiature medicali, stazioni di rifornimento, im- pianti chimici, aree a rischio di esplosione ed aree di brillamento. Non utilizzare l’elettroutensile con fun- zione Bluetooth

all’interno di velivoli. Evitare l’impie- go prolungato nelle immediate vicinanze del corpo. Il marchio denominativo Bluetooth®, così come i simboli grafici (loghi), sono marchi di fabbrica registrati e sono proprietà di Bluetooth SIG, Inc. Qualsiasi utilizzo di tali marchi/loghi da parte di Robert Bosch Power Tools GmbH è concesso in licenza. Descrizione del prodotto e dei servizi forniti Leggere tutte le avvertenze e disposizioni di sicurezza. La mancata osservanza delle avver- tenze e disposizioni di sicurezza può causare folgorazioni, incendi e/o lesioni di grave entità. Si prega di osservare le immagini nella prima parte delle istruzioni per l’uso. Utilizzo conforme L’elettroutensile è adatto per avvitare e svitare viti e per ese- guire fori nel legno, nel metallo, nella ceramica e nella plasti- ca. Il GSB è inoltre concepito per la foratura con percussione nei laterizi, nella muratura e nella pietra. A Bluetooth

Low Energy Module GCY 30-4 inserito, i dati e le impostazioni dell’elettroutensile si potranno trasferire fra l’elettroutensile stesso ed un dispositivo mobile, tramite tec- nologia wireless Bluetooth

Componenti illustrati La numerazione dei componenti illustrati si riferisce all’illu- strazione dell’elettroutensile che si trova sulla pagina con la rappresentazione grafica. (1) Attacco utensile (2) Mandrino autoserrante (3) Asta di profondità (4) Impugnatura supplementare (superficie di presa iso- lata) (5) Elemento intermedio impugnatura supplementare (6) Vite ad alette di regolazione dell’asta di profondità (7) Ghiera di preselezione della coppia di serraggio (8) Selettore di modalità (9) Selettore di velocità (10) Clip di aggancio alla cintura (11) Batteria (12) Tasto di sbloccaggio della batteria (13) Luce di lavoro (14) Indicatore della protezione contro il sovraccarico (15) Portabit universale

(16) Commutatore del senso di rotazione (17) Interruttore di avvio/arresto (18) Impugnatura (superficie di presa isolata) (19) Copertura Bluetooth® Low Energy Module GCY 30-4

L’accessorio illustrato oppure descritto non è compreso nel volume di fornitura standard. L’accessorio completo è con- tenuto nel nostro programma accessori. Dati tecnici Trapano-avvitatore a batteria GSR 18V-110 C GSB 18V-110 C Codice prodotto 3601JG01.. 3601JG03.. Tensione nominale V= 18 18 Numero di giri a vuoto

– 1ª velocità girii/min 0–480 0–480 – 2ª velocità giri/min 0–2 100 0–2 100 Numero di colpi min

– 0–31 500 Coppia di serraggio (avvitamento in materiale duro/elastico) secondo ISO5393 (2017)

Nm 85/47 85/47 Coppia di serraggio max.

Misurazione a 20−25°C con batteria GBA18V4.0Ah.

Misurato con GBA 18V 1.5Ah e GBA 18V 12 Ah. Informazioni sulla rumorosità e sulla vibrazione Valori di emissione acustica rilevati conformemente a EN62841-2-1. GSR 18V-110 C: Il livello di pressione acustica ponderato A dell’elettroutensi- le è tipicamente inferiore a 70dB(A). Il livello di rumorosità durante il lavoro può superare i valori indicati. Indossare le protezioni acustiche! GSB 18V-110 C: Il livello di rumorosità ponderato A dell’elettroutensile è tipi- camente di: Livello di pressione acustica 87dB(A); Livello di potenza sonora 98dB(A). Grado d’incertezza K=5dB. Indossare protezioni acustiche!

GSR 18V-110 C GSB 18V-110 C

Valori di oscillazione totali a

(somma vettoriale delle tre direzioni) e grado d’incertezzaK rilevati conformemente aEN62841-2-1. Foratura:

– 1,5 Il livello di vibrazione ed il valore di emissione acustica indi- cati nelle presenti istruzioni sono stati rilevati conformemen- te ad una procedura di misurazione unificata e sono utilizza- bili per confrontare gli elettroutensili. Le stesse procedure sono idonee anche per una valutazione temporanea del livel- lo di vibrazione e dell’emissione acustica. Il livello di vibrazione ed il valore di emissione acustica sono riferiti agli impieghi principali dell’elettroutensile; qualora, tuttavia, l’elettroutensile venisse utilizzato per altre applica- zioni, oppure con accessori differenti o in caso di insufficien- te manutenzione, il livello di vibrazione ed il valore di emis- sione acustica potrebbero variare. Ciò potrebbe aumentare sensibilmente l’emissione di vibrazioni e l’emissione acustica sull’intero periodo di funzionamento. Per valutare con precisione i valori di vibrazione e di emissio- ne acustica, andranno considerati anche i periodi nei quali l’utensile sia spento, oppure acceso, ma non utilizzato. Ciò potrebbe ridurre sensibilmente l’emissione di vibrazioni e l’emissione acustica sull’intero periodo di funzionamento. Adottare misure di sicurezza supplementari per proteggere l’operatore dall’effetto delle vibrazioni: ad esempio, sottopo- nendo a manutenzione l’elettroutensile e gli utensili accesso- ri, mantenendo calde le mani e organizzando i vari processi di lavoro. Montaggio u Prima di qualsiasi intervento sull’elettroutensile (ad es. interventi di manutenzione, sostituzione dell’ac- cessorio ecc.), prelevare la batteria, anche nel caso in cui occorra trasportarlo o conservarlo. In caso di azio- namento accidentale dell’interruttore di avvio/arresto sussiste pericolo di lesioni. Inserimento del Bluetooth® Low Energy Module GCY 30-4 (accessorio) Per informazioni sul Bluetooth® Low Energy Module GCY 30-4 leggere le relative istruzioni d’uso. 1 609 92A 837 | (14.07.2022) Bosch Power ToolsItaliano | 49 Ricarica della batteria u Utilizzare esclusivamente i caricabatterie indicati nei dati tecnici. Soltanto questi caricabatterie sono adatti al- le batterie al litio utilizzate nell’elettroutensile. Avvertenza: La batteria viene fornita solo parzialmente cari- ca. Per garantire l’intera potenza della batteria, prima dell’impiego iniziale, ricaricare completamente la batteria nell’apposito caricabatteria. La batteria al litio può essere ricaricata in qualsiasi momento senza ridurne la durata. Un’interruzione dell’operazione di ri- carica non danneggia la batteria. La batteria al litio è protetta contro lo scaricamento comple- to dal sistema «Electronic Cell Protection (ECP)». In caso di batteria scarica l’elettroutensile si spegne attraverso un in- terruttore automatico: l’accessorio non si muove più. u Dopo lo spegnimento automatico dell’elettroutensile, non premere ulteriormente l’interruttore di avvio/ar- resto. La batteria potrebbe subire danni. Si prega di attenersi alle indicazioni relative allo smaltimen- to. Rimozione della batteria La batteria (11) è dotata di due inserti di bloccaggio che de- vono impedire che la batteria stessa cada all’esterno in caso di pressione accidentale del tasto di sbloccaggio batteria (12). Fintanto che la batteria ricaricabile è inserita nell’elet- troutensile, la stessa è tenuta in posizione tramite una molla. Per rimuovere la batteria (11), premere il tasto di sbloccag- gio (12) ed estrarre verso l’alto la batteria dall’elettroutensi- le. Durante tale operazione, non esercitare forza. Indicatore del livello di carica della batteria I LED verdi dell’apposito indicatore indicano il livello di cari- ca della batteria. Per ragioni di sicurezza, il livello di carica si può verificare esclusivamente ad elettroutensile fermo. Per visualizzare il livello di carica, premere il tasto dell’indi- catore livello di carica della batteria o . Ciò sarà possibi- le anche a batteria rimossa. Se premuto il tasto dell’indicatore livello di carica della batte- ria non si illumina alcun LED, ciò significa che la batteria è di- fettosa e che deve essere sostituita. Tipo di batteria GBA 18V... LED Autonomia Luce fissa, 3 LED verdi 60−100% Luce fissa, 2 LED verdi 30−60% Luce fissa, 1 LED verde 5−30% Luce lampeggiante, 1 LED verde 0−5% Tipo di batteria ProCORE18V... LED Autonomia Luce fissa, 5 LED verde 80−100 % Luce fissa, 4 LED verde 60−80 % Luce fissa, 3 LED verdi 40−60 % Luce fissa, 2 LED verdi 20−40 % Luce fissa, 1 LED verde 5−20 % Luce lampeggiante, 1 LED verde 0−5 % Impugnatura supplementare u Impiegare l’elettroutensile esclusivamente con l’impu- gnatura supplementare (4). u Prima di svolgere qualsiasi lavoro, accertarsi che l’im- pugnatura supplementare sia avvitata saldamente. La perdita di controllo sull’elettroutensile può comportare le- sioni. Accertarsi che l’impugnatura supplementare sia serrata con una coppia adeguata per il metodo di fissag- gio; fissarla all’elettroutensile in modo da escludere qual- sivoglia movimento dell’impugnatura stessa attorno o lun- go l’asse di foratura. Montaggio dell’impugnatura supplementare Per aprire l’impugnatura supplementare, ruotare l’elemento inferiore dell’impugnatura stessa (4) in senso antiorario. Tirare indietro l’elemento intermedio dell’impugnatura sup- plementare (5) e tenerlo in questa posizione. Far scorrere l’impugnatura supplementare sul mandrino per montarla sull’elettroutensile. Infine rilasciare l’elemento intermedio (5). Serrare quindi nuovamente la parte inferiore dell’impugnatu- ra supplementare (4), ruotandola in senso orario. Orientamento dell’impugnatura supplementare È possibile orientare l’impugnatura supplementare (4) a pia- cere, al fine di raggiungere una postura sicura e per non affa- ticarsi durante il lavoro. Ruotare la parte inferiore dell’impugnatura supplementare (4) in senso antiorario e orientare l’impugnatura supplemen- tare (4) nella posizione desiderata. Serrare quindi nuova- mente la parte inferiore dell’impugnatura supplementare (4), procedendo in senso orario. Regolazione della profondità di foratura Con l’asta di profondità (3) è possibile determinare la pro- fondità di foratura desiderata X. Allentare la vite ad alette per la regolazione della profondità di foratura (6) ed impostare l’asta di profondità nell’impu- gnatura supplementare (4). Estrarre l’asta di profondità (3) fino a quando la distanza tra l’estremità della punta e l’estremità dell’asta di profondità (3) non corrisponde alla profondità di foratura X desiderata. Serrare nuovamente la vite ad alette per la regolazione della profondità di foratura (6). Bosch Power Tools 1 609 92A 837 | (14.07.2022)50 | Italiano Cambio degli utensili (vedere Fig. A) u Prima di qualsiasi intervento sull’elettroutensile (ad es. interventi di manutenzione, sostituzione dell’ac- cessorio ecc.), prelevare la batteria, anche nel caso in cui occorra trasportarlo o conservarlo. In caso di azio- namento accidentale dell’interruttore di avvio/arresto sussiste pericolo di lesioni. Se l’interruttore di accensione/spegnimento (17) non viene azionato il mandrino di foratura si blocca. Ciò consente di eseguire una sostituzione veloce, comoda e semplice dell’utensile nel mandrino. Aprire il mandrino autoserrante (2) ruotandolo nel senso di rotazione ➊, finché l’utensile non può essere inserito. Inseri- re l’utensile. Chiudere manualmente la bussola del mandrino autoserran- te (2), ruotando con forza nel senso di rotazione ➋. In que- sto modo il mandrino si blocca automaticamente. Aspirazione polvere/aspirazione trucioli Polveri e materiali come vernici contenenti piombo, alcuni ti- pi di legname, minerali e metalli possono essere dannosi per la salute. Il contatto oppure l’inalazione delle polveri possono causare reazioni allergiche e/o malattie delle vie respiratorie dell’utilizzatore, oppure delle persone che si trovano nelle vi- cinanze. Determinate polveri come polvere da legname di faggio o di quercia sono considerate cancerogene, in modo particolare insieme ad additivi per il trattamento del legname (cromato, protezione per legno). Eventuale materiale contenente amianto andrà lavorato esclusivamente da personale specia- lizzato. – Provvedere ad una buona aerazione della postazione di lavoro. – Si consiglia di portare una mascherina protettiva con clas- se di filtraggio P2. Osservare le norme in vigore nel vostro Paese per i materiali da lavorare. u Evitare accumuli di polvere nella postazione di lavoro. Le polveri si possono incendiare facilmente. Uso Messa in funzione Inserimento della batteria Avvertenza: L’impiego di batterie non idonee all’elettrouten- sile può causare malfunzionamenti o anche danni all’elet- troutensile stesso. Posizionare al centro il commutatore del senso di rotazione (16), per prevenire l’accensione accidentale. Introdurre la batteria carica (11) nell’impugnatura, sino a farla scattare udibilmente in sede e a portarla a filo dell’impugnatura stes- sa. Impostazione del senso di rotazione (vedere Fig.B) Il commutatore del senso di rotazione (16) consente di va- riare il senso di rotazione dell’elettroutensile. Ad interruttore di avvio/arresto (17) premuto, tuttavia, ciò non sarà possibi- le. Rotazione destrorsa: spostare il commutatore del senso di rotazione (16) su entrambi i lati sino a fine corsa, in posizione . Rotazione sinistrorsa: spostare il commutatore del senso di rotazione (16) su entrambi i lati sino a fine corsa, in posizione . Regolazione della modalità di azionamento Foratura Posizionare il selettore di modalità (8) sul sim- bolo «Foratura». Avvitamento Posizionare il selettore di modalità (8) sul sim- bolo «Avvitamento». Foratura a percussione (GSB 18V-110 C) Posizionare il selettore di modalità (8) sul sim- bolo «Foratura a percussione». Avvio/arresto Per accendere l’elettroutensile, premere l’interruttore di av- vio/arresto (17) e mantenerlo premuto. Il LED (13) si accenderà quando l’interruttore di avvio/arre- sto (17) verrà premuto, leggermente o completamente, con- sentendo d’illuminare l’area di lavoro in condizioni di luce sfavorevoli. Per spegnere l’elettroutensile, rilasciare l’interruttore di av- vio/arresto (17). Regolazione del numero di giri Ad elettroutensile acceso, la velocità si può regolare in modo continuo, esercitando più o meno pressione sull’interruttore di avvio/arresto (17). Premendo leggermente l’interruttore di avvio/arresto (17), si otterrà una velocità ridotta; aumentando la pressione, au- menterà anche la velocità. Preselezione coppia di serraggio (vale per la modalità Avvitamento) La ghiera di regolazione per la preselezione coppia di serrag- gio (7) consente di preselezionare la coppia di serraggio ne- cessaria in 25 posizioni. Non appena viene raggiunta la cop- pia impostata, l’utensile viene arrestato. Selezione meccanica della velocità u Azionare il selettore di velocità (9) esclusivamente ad elettroutensile fermo. 1ª velocità: Bassa velocità; per lavori con grandi diametri di foratura op- pure per avvitare. 2ª velocità: Campo di velocità elevata: per lavorare con piccoli diametri di foratura. u Spingere il commutatore di marcia sempre fino a bat- tuta. In caso contrario, l’elettroutensile potrebbe subire dei danni. 1 609 92A 837 | (14.07.2022) Bosch Power ToolsItaliano | 51 Protezione contro il sovraccarico in funzione della temperatura Se impiegato in modo conforme, l’elettroutensile non può subire sovraccarichi. In caso di carico eccessivo o di tempe- ratura d’esercizio al di fuori del range ammesso, il numero di giri viene ridotto. L’elettroutensile riprende a funzionare a pieno regime solo dopo aver raggiunto la temperatura d’esercizio ammessa. La protezione contro il sovraccarico in funzione della tempe- ratura viene indicata da una luce rossa del LED (14) sull’elet- troutensile. Al fine di raggiungere nuovamente il range di temperatura d’esercizio consentito, spostare il commutatore di marcia (9) sulla marcia 1, mettere in funzione l’elettrou- tensile al minimo oppure attendere finché il LED (14) non si spegne. Quando il LED (14) si è spento, l’utensile ha nuova- mente raggiunto il range di temperatura d’esercizio consenti- to. Disinserimento rapido (KickBack Control) La disattivazione rapida (KickBack Control) consente un migliore controllo sull’elettrou- tensile, migliorando così anche la protezio- ne dell’utilizzatore rispetto agli elettrouten- sili senza KickBack Control. In caso di rotazione improv- visa ed imprevista dell’elettroutensile attorno all’asse della punta, l’elettroutensile si spegnerà automaticamen- te. La disattivazione rapida viene segnalata dal lampeggio del LED sull’elettroutensile. Per la rimessa in funzione rilasciare l’interruttore di accen- sione/spegnimento e quindi azionarlo nuovamente. u Se la funzione KickBack Control è difettosa, non sarà più possibile accendere l’elettroutensile. Far riparare l’elettroutensile esclusivamente da personale specia- lizzato e solo impiegando parti di ricambio originali. Funzioni Connectivity In combinazione con il Bluetooth® Low Energy Module GCY30-4 / GCY 42, per l’elettroutensile sono disponibili le seguenti funzioni Connectivity: – Registrazione e personalizzazione – Controllo stato ed emissione di messaggi di avviso – Informazioni ed impostazioni generali – Gestione Per informazioni relative al modulo Bluetooth® Low Energy GCY30-4 / GCY 42 leggere le relative istruzioni per l'uso. Indicazioni operative u L’elettroutensile con il Bluetooth

Dichiarazione di conformita

Dichiariamo sotto la nostra piena responsabilita che i prodotti indicati sono conformi a tutte le disposizioni pertinenti delle Direttive e dei Regolamenti elencati di seguito, nonche alle seguenti Normative. Documentazione Tecnica presso: * Trapano- avvitatore a batteria Codice prodotto
