OP-AA04 - Pomp MSW - Gratis gebruiksaanwijzing en handleiding

Producttype	Brandstofpomp
Merk	MSW
Model	OP-AA04
Voeding	4 AA-batterijen (1,5 V DC) of 12 V DC
Vermogen	9 W
Maximaal brandstofdebiet	12 L/min
Afmetingen (L × B × H)	660 × 1500 × 70 mm
Gewicht	0,42 kg
Bedrijfsspanning	3 V (batterijen) of 12 V (extern)
Type batterijen	AA (4 stuks)
Automatische uitschakelfunctie	Ja
LED-indicator	Ja (werkingindicator)
Gebruik met sigarettenaansteker	Ja (adapter inbegrepen)
Gebruik met netadapter	Ja (AC/DC-adapter inbegrepen)
Noodwerking	Mogelijk met 2 AA-batterijen (verminderd debiet)
Bescherming tegen drooglopen	Niet droog laten draaien
Reiniging	Katoenen doek
Opslag	Batterijen verwijderen, reinigen, droge en schone plaats
Inbegrepen onderdelen	Bedieningskast, slangen, adapters, clip

Veelgestelde vragen - OP-AA04 MSW

Hoe installeer ik de batterijen in de MSW OP-AA04-pomp?

Open het deksel van het batterijcompartiment. Plaats 4 AA-batterijen volgens de + en - tekens zoals aangegeven op de afbeelding. Vervang altijd alle 4 batterijen tegelijk en gebruik batterijen van hetzelfde merk/type.

Kan ik de pomp gebruiken met een 12 V auto-accu?

Ja, sluit de meegeleverde DC-voedingskabel aan: rode klem op de + pool van de accu en zwarte klem op de - pool. Keer de polariteit niet om. Zorg ervoor dat de accu geschikt is.

Wat te doen als de pomp niet start na het indrukken van ON?

Controleer eerst de positie van de batterijen (ze moeten correct zijn georiënteerd). Als de batterijen leeg zijn, vervang ze dan. Controleer ook de aansluitingen van de externe voeding. Als het probleem aanhoudt, raadpleeg dan de probleemoplossingstabel.

Hoe reinig ik de pomp na gebruik?

Veeg de pomp af met een schone katoenen doek. Zorg ervoor dat er geen brandstof meer in de slangen zit. Verwijder de batterijen voor het opbergen.

Kan de pomp in noodgevallen met slechts 2 AA-batterijen worden gebruikt?

Ja, in geval van nood kunt u 2 AA-batterijen gebruiken. Het debiet wordt verminderd: ongeveer 25 jerrycans van 3 gallon tegen 50 jerrycans van 6 gallon met 4 batterijen.

Hoe gebruik ik de auto-sigarettenaanstekeradapter?

Steek de aansluiting van het snoer van de sigarettenaanstekeradapter in de vrouwelijke aansluiting van het product. Sluit de adapter aan op de sigarettenaansteker van uw voertuig.

Waarom stopt de pomp automatisch?

De pomp is uitgerust met een automatische uitschakelsensor wanneer het brandstofniveau de stoplijn in de opvangtank bereikt. Na het stoppen, verwijder overtollige brandstof door de afvoerslang boven de brandstoftank te brengen.

Hoe berg ik de pomp op na een lange periode van inactiviteit?

Verwijder de batterijen, reinig de pomp en de slangen met een doek. Zorg ervoor dat er geen restbrandstof is. Berg op een schone en droge plaats, buiten bereik van kinderen. Niet in een luchtdichte container bewaren.

Wat te doen als het debiet van de pomp laag is?

De batterijen kunnen leeg zijn, vervang ze. Controleer of de opvangtank niet hoger is dan de brandstoftank. Als u een 12 V-voeding gebruikt, zorg dan dat de accu voldoende is opgeladen.

Kan het apparaat benzine of diesel pompen?

Ja, deze brandstofpomp is ontworpen voor het overpompen van benzine, diesel en andere brandstoffen. Gebruik hem alleen voor compatibele vloeistoffen. Pomp geen water of andere vloeistoffen.

GEBRUIKSAANWIJZING OP-AA04 MSW

Deze gebruikershandleiding is vertaald met behulp van machinevertaling. Wij hebben er alles aan gedaan om ervoor te zorgen dat de vertaling nauwkeurig is, maar houd er rekening mee dat automatische vertalingen niet perfect zijn en niet bedoeld zijn om menselijke vertalers te vervangen. De officiële versie van de gebruikershandleiding is in het Engels. Eventuele verschillen tussen de vertaalde versie en de originele Engelse versie zijn niet juridisch bindend. Als u vragen hebt over de juistheid van de vertaling, raadpleeg dan de Engelse versie; dit is de officiële referentie. Versies in andere talen zijn op aanvraag verkrijgbaar via [e-mail].

Technische Gegevens

Beschrijving parameter Parameterwaarde Waarde parameter
Productnaam	Brandstofpomp
Model	MSW-OP-AA03	MSW-OP-AA04
Vermogen [V/V, W] 3/12, 9
Batterij 4 x AA, 1,5 V DC of 12 V DC
Brandstoftoevoer [LPM] Maximaal 12
Afmetingen [breedte * lengte * hoogte; mm] 655*1500*75 660*1500*70
Gewicht [kg] 0,42

Gebruiksaanwijzing

Hoe het batterijklepje te openen

Open het batterijklepje

Hoe de batterijen te plaatsen

• Plaats 4 AA-batterijen volgens de + en - tekens zoals aangegeven in de onderstaande afbeelding.
• Vervang alle 4 de batterijen tegelijkertijd.
• Gebruik batterijen van hetzelfde merk/type.

Noodgeval wanneer niet alle (4) batterijen beschikbaar zijn

Het wordt aanbevolen om, indien mogelijk, alle 4 AA-batterijen te gebruiken, maar in noodgevallen kunt u ook met 2 AA-batterijen werken. - Kan ongeveer 50 x 6-gallon brandstofblikken leegpompen met 4 batterijen en met 2 batterijen ongeveer 25 x 3-gallon brandstofblikken leegpompen.

Wanneer de batterijen vervangen moeten worden

• De motor werkt niet, zelfs niet na het indrukken van de AAN-schakelaar, of de overdrachtssnelheid is lager dan normaal.
• Batterijen kunnen ontladen raken als ze gedurende een langere periode worden opgeslagen. Controleer de houdbaarheidsdatum van de batterijen.

Hoe de 12V-batterijvoeding te gebruiken

1. Steek het ene uiteinde van de aansluiting van de DC-voedingskabel in de vrouwelijke aansluiting van het product, zoals weergegeven in de onderstaande afbeelding.
2. Sluit de accu aan op de rode pool en sluit de accupool + aan op de zwarte pool en de accupool - aan op de zwarte pool. (Let op: de +/- pool mag niet omgekeerd worden aangesloten, anders werkt het product niet).

LET OP : Haal de stekker van het product uit het stopcontact voordat alle vloeistof verdwenen is. GEBRUIK HET PRODUCT NIET DROOG!

Hoe u een AC 12V-voeding gebruikt

1. Steek het ene uiteinde van de aansluiting van het netsnoer van de AC-naar-DC-adapter in de vrouwelijke aansluiting van het product, zoals hieronder weergegeven.
2. Steek de stekker van de adapter in het stopcontact zoals hieronder weergegeven.

NL

Hoe u de voeding van de sigarettenaansteker in uw auto gebruikt

1. Steek het ene uiteinde van de aansluiting van de stroomkabel van de sigarettenaanstekeradapter in de vrouwelijke aansluiting van het product, zoals hieronder weergegeven.

2. Steek de stekker van de sigarettenaanstekeradapter in de uitgangsaansluiting van de sigarettenaansteker in de auto, zoals hieronder weergegeven.

• Gebruik geen DC-netsnoer of AC-naar-DC-adapter die niet door het bedrijf is meegeleverd en die niet standaard is.
• Sluit de aansluitstekker niet zonder toestemming aan, anders beschadigt u het product en ontstaat er gevaar.

Anvendelse

1. Plaats de zuigbuis eerst in de vloeistof die u wilt overbrengen.
2. Plaats de aanvoerslang in een bak (niet meegeleverd) om de vloeistof te pompen. Plaats de opvangbak niet hoger dan de batterijbehuizing.
3. Zet de AAN/UIT-schakelaar op AAN. Zorg ervoor dat het batterijvak tijdens gebruik gesloten blijft.

KENNISGEVING!

NL

• Laat het product niet drogen. Zorg ervoor dat de zuigbuis volledig ondergedompeld is in vloeistof voordat u het apparaat inschakelt. Zodra de overdracht voltooid is, zet u de schakelaar op UIT. Na gebruik het product niet ondersteboven houden.
• Maak het product schoon met een katoenen doek en droog het vervolgens af. Verwijder de batterijen en bewaar ze op een schone, droge plaats, buiten bereik van kinderen.

Opmerking

1. Wanneer de LED-lampjes branden, betekent dit dat het product goed werkt.
2. Als de LED niet brandt, controleer dan of de batterij voldoende spanning heeft en of de stroomvoorziening correct is.

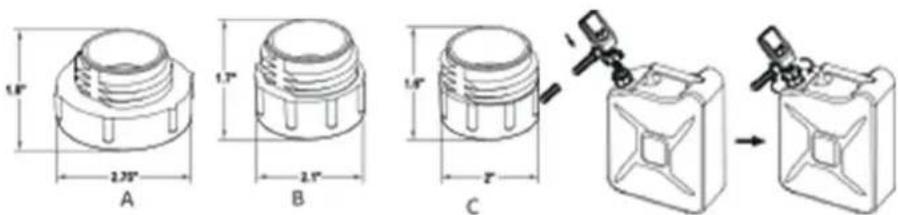

Hoe te gebruiken

1. Zoek de adapter die het beste past en zorg ervoor dat deze stevig aan uw watertank is bevestigd.

1. Steek de inlaatslang door de adapter en draai de scharniermoer van het product goed vast.

- Til het product niet op en duw het niet omlaag terwijl het aan de brandstoftank is bevestigd.

1. Bevestig de afvoerslang met behulp van de clip aan uw opvangtank. Zorg ervoor dat het uitlaatmondstuk verticaal staat.

○ Bij tanks die niet met de clip passen, moet u ervoor zorgen dat het uitstroommondstuk verticaal staat.

1. Start de brandstoftoevoer door op de AAN-knop te drukken.

- Stopt automatisch wanneer de brandstof de stoplijn bereikt.

NL

Begin door op te drukken

1. Nadat de machine automatisch is gestopt, brengt u de afvoerslang boven de tank omhoog om de overtollige brandstof of vloeistof terug in de voorraadtank te laten lopen.

1. Plaats het uitlaatmondstuk in het uitlaatcompartiment en vergrendel het met de clip.

Plaats het uitlaatmondstuk na het tanken op de juiste manier in het uitlaatmondstukcompartiment. Als de brandstoftank omvalt en de afvoerslang niet in het daarvoor bestemde gat zit, kan de vloeistof weglekken.

Spuitmond in de afvoer

NL

Spuitmond in afvoer 2

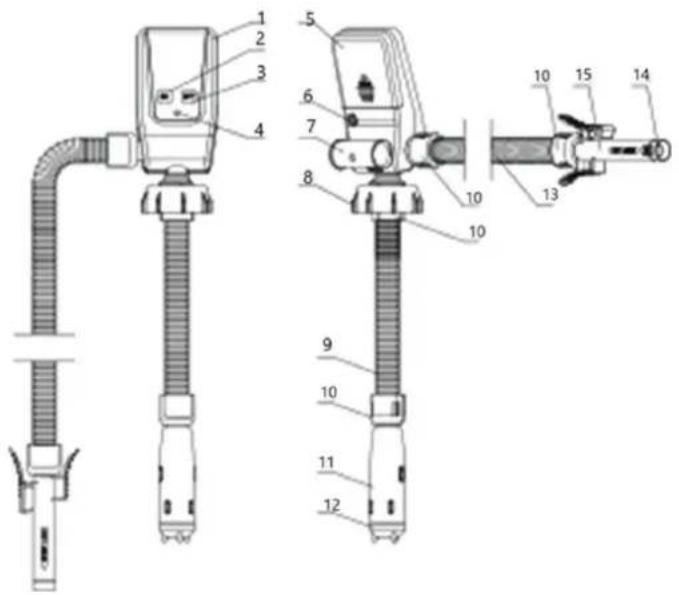

Onderdelenlijst

1. Bedieningskast

2. AAN-knop

3. UIT-knop

4. LED-licht

5. Batterijbehuizing deksel

6. Vrouwelijke terminale

7. Compartiment voor afvoermondstuk

8. Gewrichtsmoer

9. Inlaatslang

10. Møtrik

11. Vloeistofinname

NL

1. Motor binnenin

2. Afvoerslang

3. Sensorinlaat

4. Klem

Hoe te bewaren

• Wanneer u het product gedurende langere tijd niet gebruikt, haalt u het uit de tank en controleert u of er geen brandstof meer in de slang zit. Veeg het product vervolgens af met een doek voordat u het opbergt. Zorg ervoor dat u de batterijen verwijdert voordat u het product opbergt.
• Bewaar het product niet in een afgesloten, luchtdichte verpakking.

Onderhoud

Problemen oplossen

Fouten Mogelijke oorzaken Oplossingen
Het product werkt niet, zelfs niet na het indrukken van AAN	A: Batterijen zijn mogelijk verkeerd geplaatst	A: Zorg ervoor dat de batterijen correct in het product zijn geplaatst
	B: Batterijen zijn leeg B: Vervang de batterijen
	C: De stroomvoorziening is onvoldoende	C: Controleer of de voeding correct is
	D: De batterijklem is niet goed aangesloten	D: Kabels zijn correct aangesloten
	E: De wisselstroomvoeding is defect	E: Controleer of de wisselstroomvoeding goed werkt
De prestaties van het product zijn laag	A: Batterijen zijn leeg A: Vervang de batterijen
	B: De hoogte van de ontvangende tank is hoger dan de aanvoerende tank	B: Zorg ervoor dat de ontvangende tank niet hoger is dan de leverende tank
	C: 12V-voeding is onvoldoende	C: Vervang de batterij en sluit de 12V-voeding opnieuw aan
Het product start na het indrukken van de AAN-knop, maar stopt dan onverwachts	A: Het filter van de opvangtank kan geblokkeerd zijn met vreemd materiaal	A: Verwijder vreemd materiaal uit het filter
Het product stopt onmiddellijk na het indrukken van de AAN-knop	A: Batterijen zijn leeg A: Vervang de batterijen
De motor stopt voordat de opvangbak vol is	A: Batterijen zijn leeg A: Vervang de batterijen
	B: De sensor is te laag	B: Stel het afvoermondstuk omhoog af, zodat de sensor zich dichter bij de bovenkant van de toevoertank bevindt
