GEBRUIKSAANWIJZING OPC-72-DC MSW

Deze gebruikershandleiding is voor uw gemak vertaald met behulp van automatische vertaling. Er is redelijk wat inspanning geleverd voor het zo nauwkeurig verstrekken van een accurate vertaling; alleen is geen enkele geautomatiseerde vertaling perfect en het is ook niet de bedoeling dat zijn menselijke verticalers gaan vervangen. De officiële gebruikershandleiding is de Engelse versie. Discrepanties of verschillen in de vertaling zijn niet bindend en hebben geen rechtsgevolgen voor naleving of handhaving. Bij vragen over de juistheid van de informatie in de gebruikershandleiding wordt verwezen naar de inhoud van de Engelse versie, welke de officiële versie is.

LEES DEZE INSTRUCTIES ZORGVULDIG DOOR VOORDAT U HET APPARAAT GEBRUIKT, VOOR EEN VEILIGE EN CORRECTE WERKING.

Beschrijving parameter	Waarde parameter
Productnaam	Olieoverpomp met teller
Model	MSW-OPC-72-DC
Spanning/frequentie	DC 12V
Effekt	360 Watt
IP-beschermingsclassificatie	IPX4
Toerental	3800
Pompcapaciteit max	72 L/min
Maximale pomplift	14 minuten
Maximale pompdiepte	2 meter
Inschakelduur	S2 30 minuten
Gewicht	~16.9
Afmetingen [LxBxH; mm]	440x400x465

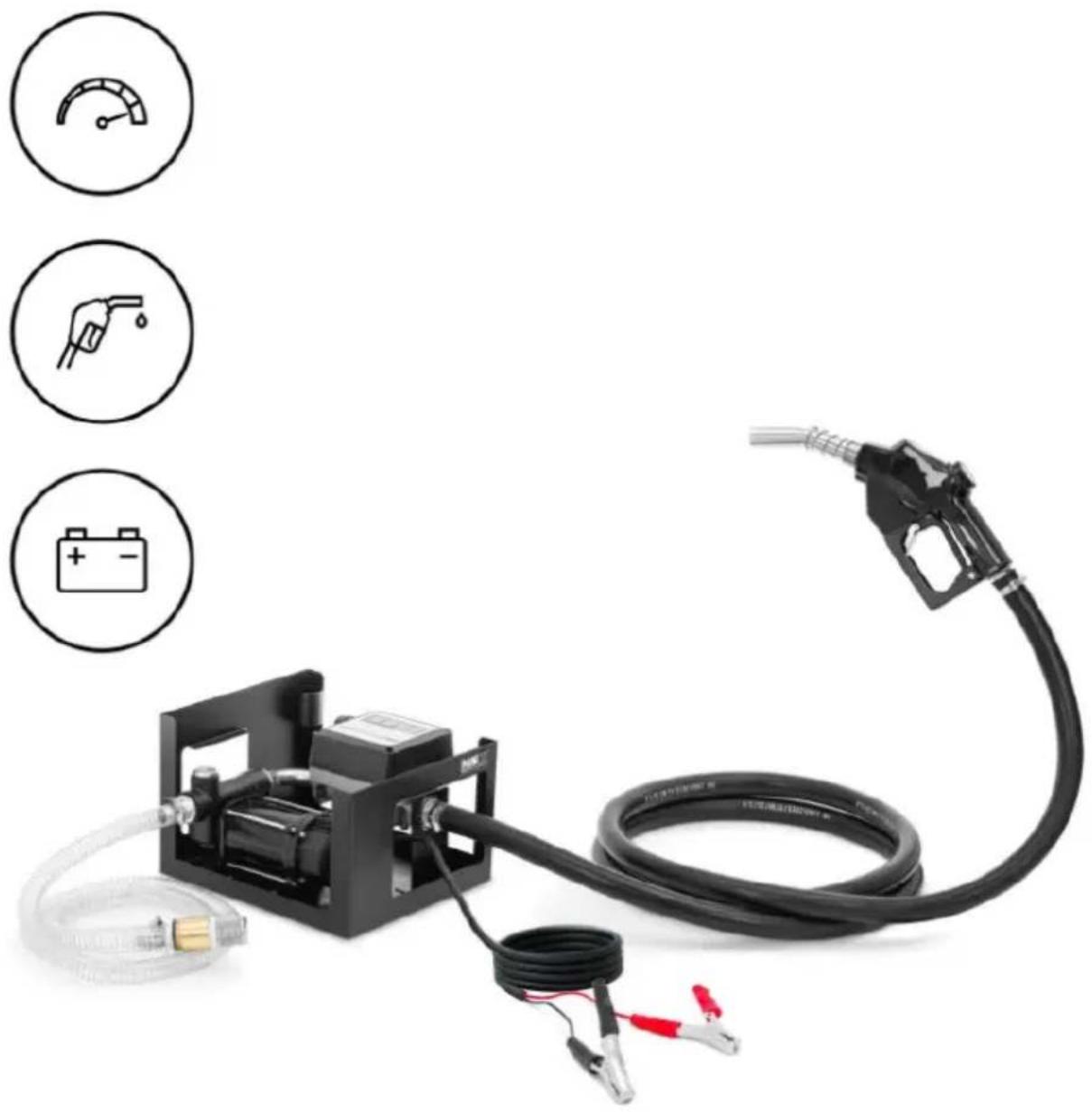

2. PRODUCT OVERZICHT

3. Algemene productinformatie

Let op!

Lees deze handleiding zorgvuldig door voordat u de pomp gaat gebruiken!

Het is ten strengste verboden om de pomp te gebruiken met natte handen, op blote voeten of terwijl u in het water staat.

WAARSCHUWING: Het gebruik van accu's met voldoende capaciteit die niet voldoende zijn opgeladen, zorgt voor een lagere pompsnelheid, minder doorstroming en onvoldoende zuigkracht, wat kan leiden tot een gebrek aan geschikte vloeistofstroom.

HANDLEIDING EN TRANSPORT

Uitpakken:

Wanneer de verpakking beschadigd lijkt te zijn, controleer dan de motorpomp op tekenen van transport- of verwerkingsschade.

WAARSCHUWING:

Controleer vóór de installatie en het gebruik van het product het identificatieplaatje om er zeker van te zijn dat het model en de kenmerken ervan overeenkomen met de specificaties.

Behandeling van demontage en transport:

Hoewel de geringe afmetingen en het geringe gewicht van het product geen problemen opleveren bij het transport, raden wij u het volgende aan: verplaats de motorpomp nooit om welke reden dan ook zonder eerst de stekker uit het stopcontact te halen of de stroomtoevoer af te sluiten.

Schroef de aanvoer- en zuigbuizen los en verwijder ze.

Draai de bouten of schroeven los waarmee de motorpomp is bevestigd.

Verplaats of sleep de motorpomp nooit door aan de voedingskabel te trekken.

MONTAGE EN DEMONTAGE

De motorpomp heeft geen aparte accessoires en hoeft daarom niet gemonteerd te worden. De motor mag uitsluitend en alleen worden gedemonteerd bij erkende assistentiecentra of door gekwalificeerde technici.

MECHANISCHE RISICO'S

Risico's die ontstaan door extreme omgevingstemperaturen.

Houd er rekening mee dat een te lage temperatuur (-30 °C) de vloeistof in de pomp kan bevriezen, wat ernstige schade aan alle onderdelen van de motorpomp kan veroorzaken.

Te hoge temperatuur (40 °C in de schaduw) kan ervoor zorgen dat de kunststof onderdelen van het apparaat gaan doorhangen of uitzetten. Wij adviseren om het apparaat op een goed geventileerde plaats te bevestigen, waar het beschermd is tegen direct zonlicht.

Aansluiting elektrische voeding:

Controleer voor gebruik of het product op DC- of AC-stroom werkt.

Als de voeding op gelijkstroom werkt:

1. Sluit de klemmen van het product aan op een accu die de benodigde stroom en spanning kan leveren voor de werking van het product.
2. Als de pomp wordt gevoed door een accu van een motorvoertuig, raden wij u aan deze eerst uit het voertuig te verwijderen en op een vlakke, stabiele ondergrond neer te zetten, zodat u ermee kunt werken.
3. De pomp mag alleen op een accu in een motorvoertuig worden aangesloten als het voertuig buiten geparkeerd staat en als de elektrische kabels en de aansluitleidingen van de pomp lang genoeg zijn om de pomp stevig te ondersteunen.

4. Het is verboden om verlengsnoeren te gebruiken voor de elektrische kabels die op de klemmen zijn aangesloten. Als de lengte van de bij de machine geleverde kabels niet voldoende is om de pomp van stroom te voorzien, moeten de klemmen door een gespecialiseerde elektricien worden vervangen door stekkers met een geschikte doorsnede.

5. Het product mag alleen worden aangesloten op een acculader met voldoende vermogen en voorzien van aansluitklemmen. Sluit nooit aansluitingen aan op klemmen die van de acculader komen en sluit de klemmen van de pompen rechtstreeks aan op de aansluitklemmen van de acculader om vonken te voorkomen die brand kunnen veroorzaken.

6. Controleer of de spanning van het product (aangegeven op het typeplaatje) overeenkomt met de spanning van de accu.

7. Zorg ervoor dat u altijd de polariteit respecteert: sluit de zwarte klemmen aan op de minpool en de rode klemmen op de pluspool.

8. Wees uiterst voorzichtig bij het aansluiten van de pomp op de accu. Voorkom dat er contact ontstaat tussen de tegengestelde polen en dat er vonken ontstaan (dit kan brand veroorzaken). Wij adviseren om eerst de negatieve pool aan te sluiten en daarna de positieve pool.

9. Plaats de pomp stevig en zorg ervoor dat zowel de voedingskabels als de leidingen lang genoeg zijn om een stevige plaatsing te garanderen.

10. Als het product op wisselstroom werkt:

(1) Er moet een overbelastingsstroombeveiligingsschakelaar worden geïnstalleerd
(2) Plaats het product stevig en zorg ervoor dat zowel de stroomkabels als de leidingen lang genoeg zijn om een stevige plaatsing te garanderen.

Beginnend:

Nadat u er zeker van bent dat alle buizen goed zijn afgedicht, de stroomkabel op de aansluiting is aangesloten en het pistool in de ruststand staat, kan het product worden gestart.

Nadat u de zuigbuis in de tank en het pistool in het vulgat hebt geplaatst, schakelt u het product in, laat u de trekker van het pistool geleidelijk los en begint u met het overbrengen van de vloeistof.

WAARSCHUWINGEN

Het is ten strengste verboden om de pomp tijdens het vullen achter te laten om mogelijke overstromingen te voorkomen!

Start de pomp nooit voordat u de zuig- en persslangen hebt aangesloten.

Nadat u het pistool hebt gesloten, schakelt u de motorpomp zo snel mogelijk uit.

ONDERHOUD EN PROBLEEMOPLOSSING

Onderhoud

Onderhoudswerkzaamheden mogen alleen worden uitgevoerd nadat de stekker van de voeding is losgekoppeld. De motor van het product vereist geen speciaal onderhoud en mag daarom nooit worden gedemonteerd. Het is belangrijk om de zuig- en persgedeelten perfect schoon te houden en vrij van verstoppingen.

Problemen oplossen

PROBLEMEN	MOGELIJKE OORZAKEN	OPLOSSINGEN
De motor van het product draait niet	a) Geen stroomvoorzieningb) Waaier vastgelopenc) Motorstoring	a) Controleer de klemmen en de veiligheidsvoorzieningen.b) Demonteer het apparaat en controleer op tekenen van schade of verstopping. Weer in elkaar zetten.c) Neem contact op met de serviceafdeling van de fabrikant.
Lage vloeistofstroom.	a) Vloeistofniveau in de tank te laag.b) Bypassklep zit vast.c) Filter verstopt.d) Lucht in de aanzuigbuis.e) Lagere rotatiesnelheid van de motor.f) Lekkage van vloeistof.g) De zuigbuis rust op de bodem van de tank.h) Te hoge zuighoogte.	a) Vul de tank.b) Schoonmaken en weer in elkaar zetten.c) Maak het filter schoon.d) Controleer of de aanzuigbuis niet beschadigd is.e) Controleer en corrigeer de pompspanning.f) Controleer de connectoren en pakkingen.g) Breng de buis omhoog in het aquarium.h) Verlaag het niveau van de pomp.
