BRUGSANVISNING OPC-72-DC MSW

Bemærk at denne brugervejledning er maskinoversat. Skønt der er blevet gjort en stor arbejdsindsats for at få oversættelserne så præcise som muligt, er ingen maskineoversættelser perfekte, og er heller ikke ment som erstatning for en menneskelig oversættelse. Den officielle brugervejledning er den engelske version. Vi hæfter ikke juridisk for misforståelser som følge af maskinelle fejloversættelser Såfremt der opstår tvivl om meningen, henviser vi til den engelske brugsanvisning da dette er den officielle version.

AF HENSYN TIL DIN SIKKERHED OG KORREKT BETJENING SKAL DU LÆSE DENNE VEJLEDNING GRUNDIGT IGENNEM, F∅R DU BRUGER DEN.

1. TEKNISKE DATA

Parameterbeskrivelse	Parameterværdi
Produktnavn	Olieskift pumpe med tæller
Model	MSW-OPC-72-DC
Spænding/frekvens	DC 12 V
Strømforsyning til apparatet	360W
IP-beskyttelsesgrad	IPX4
R.P.M.	3800
Pumpekapacitet maks.	72 l/min
Maks. pumpeløft	14 m
Maks. pumpedybde	2 m
Arbejdscyklus	S2 30 min
Vægt	~16.9
Dimensioner [LxBxH; mm]	440 x 400 x 465

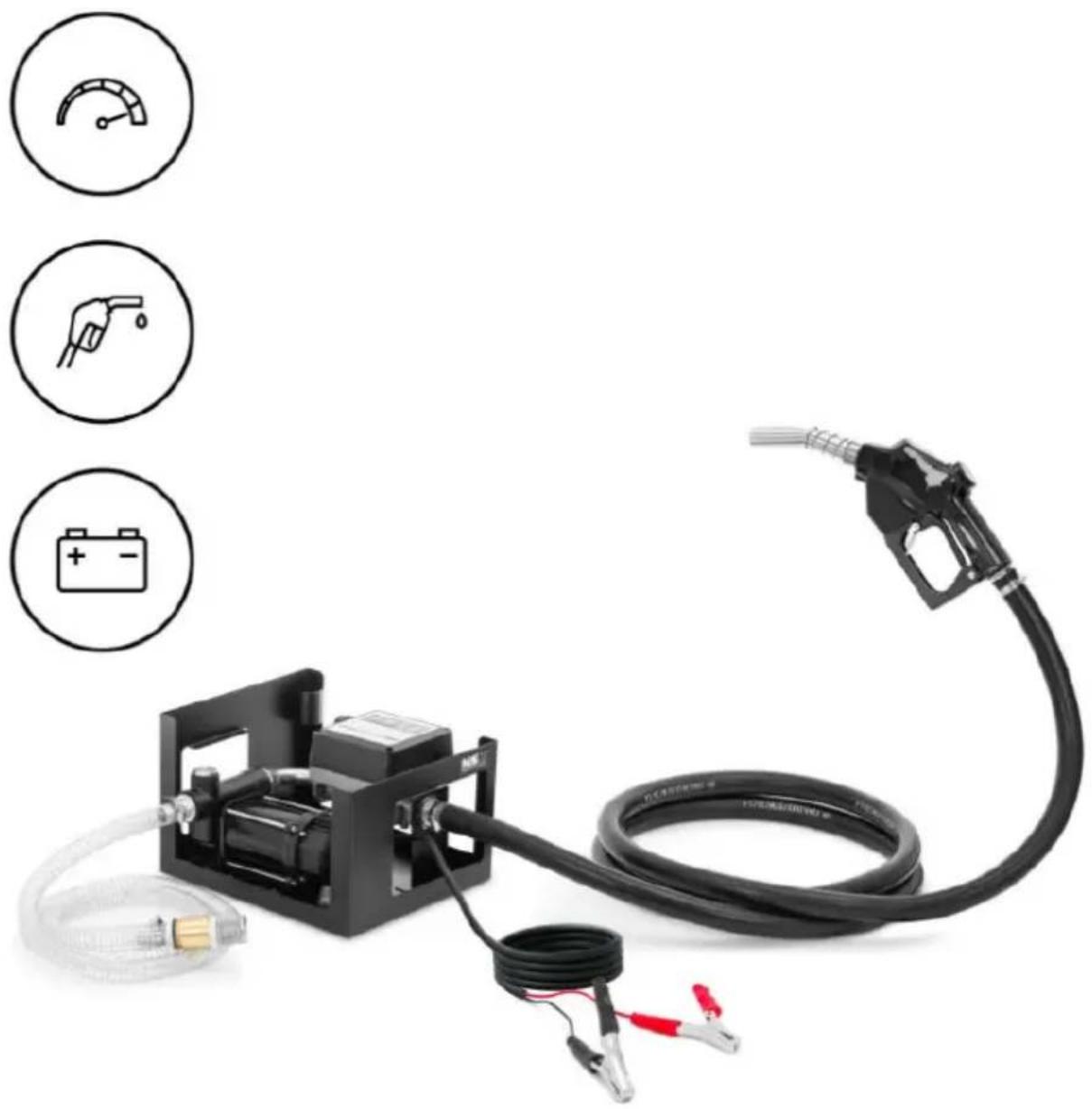

2. PRODUKTOVERSIGT

Læs denne manual omhyggeligt, før du tager pumpen i brug!

Det er absolut forbudt at bruge pumpen med våde hænder, barfodet eller mens man står i vand.

ADVARSEL: Brug af batterier med tilstrækkelig kapacitet, som ikke er tilstrækkeligt opladet, medfører nedsat pumpehastighed, reduceret flow og utilstrækkeligt sug, hvilket kan føre til mangel på passende væskeflow.

HÄNDTERING OG TRANSPORT

Udpakning:

Før du installerer og bruger produktet, skal du kontrollere typeskiltet for at sikre, at modellen og dens egenskaber svarer til de angivne.

Selvom produktets reducerede størrelse og vægt ikke skaber særlige problemer under transport, anbefaler vi følgende: Flyt aldrig motorpumpen af nogen grund uden først at trække stikket ud af stikkontakten eller afbryde strømforsyningen.

Skru de bolte eller skruer ud, der bruges til at holde motorpumpen på plads.

Flyt eller træk aldrig i motorpumpen ved at trække i dens strømforsyningskabel.

SAMLING OG ADSKILLELSE

Motorpumpen har ikke noget separat tilbehør og skal derfor ikke samles. Motoren må kun skilles ad på autoriserede servicecentre eller af kvalificerede teknikere.

MEKANISKE RISICI

Risici skabt af ekstreme omgivelsestemperaturer.

For høj temperatur (40 °C i skyggen) kan få enhedens plastdele til at synke eller udvide sig. Vi anbefaler at fastgøre enheden i et godt ventileret område beskyttet mod direkte sollys.

4. TRIN TIL BRUG

Tilslutning til elektrisk strømforsyning:

Før brug skal du først sikre dig, at produktet bruger jævnstrøm eller vekselstrøm.

Hvis den skal være jævnstrømsdrevet:

1. Tilslut produktets klemmer til et batteri, der kan levere den strøm og spænding, der kræves til driften af det.
2. Hvis pumpen drives af et køretøjsbatteri, anbefaler vi, at man først tager det ud af køretøjet og stiller det i arbejdsstilling på en flad, stabil overflade.
3. Pumpen kan kun tilsluttes et batteri, der er monteret i et motorkøretøj, hvis køretøjet er parkeret udendørs, og hvis pumpens elektriske kabler og tilslutningsrør er lange nok til at give pumpen en solid støtte.
4. Det er forbudt at bruge forlængerledninger til de elektriske kabler, der er forbundet med klemmerne. Hvis længden på de kabler, der følger med maskinen, ikke er tilstrækkelig til at drive pumpen, skal klemmerne udskiftes med jack-stik med tilstrækkelig sektion af en specialiseret elektriker.
5. Produktet må kun tilsluttes en batterioplader med tilstrækkelig effekt og klemmer, og der må aldrig tilsluttes klemmer fra batteriopladeren, og pumpernes klemmer må ikke tilsluttes direkte til batteriopladerens klemmer for at undgå gnistdannelse, der kan forårsage brand.
6. Sørg for, at produktets spænding (angivet på typeskiltet) svarer til batteriets spænding.
7. Sørg altid for at respektere polariteten: Tilslut de sorte klemmer til -polen og de røde klemmer til +polen.
8. Vær yderst forsigtig (når du tilslutter pumpen til batteriet) for at undgå kontakt mellem modsatte poler og gnister (som kan forårsage brand). Vi anbefaler at tilslutte minuspolen først og derefter pluspolen.

9. Placer pumpen sikkert, og sørg for, at længden af både strømforsyningskablerne og rørene er tilstrækkelig til at sikre en solid placering.

10. Hvis produktet har vekselstrøm:

(1) Afbryder til beskyttelse mod overbelastningsstrøm skal installeres
(2) Placer produktet sikkert, og sørg for, at længden på både strømforsyningskablerne og rørene er tilstrækkelig til at sikre en solid placering.

Vi starter:

Når du har sikret dig, at alle rør er tilstrækkeligt forseglede, at strømforsyningskablet er tilsluttet, og at pistolen er i hvileposition, kan du starte produktet.

Når du har sat sugerøret i tanken og pistolen i påfyldningshullet, skal du tænde for produktet, gradvist slippe pistolens aftrækker og begynde overførslen af væsken.

ADVARSLER

Start aldrig pumpen, før du har tilsluttet suge- og trykslangerne.

Når du har lukket pistolen, skal du slukke for motorpumpen så hurtigt som muligt.

VEDLIGEHOLDELSE OG FEJLFINDING

VEDLIGEHOLDELSE

Vedligeholdelsesarbejde kan kun udføres, når stikket til strømforsyningen først er trukket ud. Produktets motor kræver ingen særlig indvendig vedligeholdelse og må derfor aldrig skilles ad. Det er vigtigt at holde suge- og tryksektionerne helt rene og fri for enhver form for tilstopning.

Problemløsning

PROBLEMER	MULIGE ÅRSAGER L∅SNINGER
Produktets motor kan ikke dreje	a) Ingen strømforsyningb) Løbehjul sidder fastc) Funktionsfejl i motoren	a) Kontrollér klemmerne og sikkerhedsanordningerne.b) Skil dem ad, og se efter tegn på skader eller tilstopning. Saml den igen.c) Kontakt producentens serviceafdeling.
Lavt væskeflow.	a) Tankens væskeniveau er for lavt.b) By-pass-ventilen sidder fast.c) Filteret er tilstoppet.d) Luft i sugerøret.e) Nedsat motorrotationshastighed.f) Væskelækage.g) Sugeslangen hviler på bunden af tanken.h) For stor sugehøjde.	a) Fyld tanken op.b) Rengør og saml igen.c) Rengør filteret.d) Sørg for, at sugeslangen ikke er beskadiget.e) Kontrollér og korrigér pumpens spænding.f) Tjek stikkene og pakningerne.g) Løft røret op i tanken.h) Sænk pumpens niveau.

Hvis vil være DC-drevet:
