KÄYTTÖOHJE OPC-72-DC MSW

Tämä käyttöopas on käännetty konekääntäjän avulla. Olemme pyrkineet tarjoamaan mahdollisimman tarkan käännöksen. Automaattisten käännösten laatu ei kuitenkaan ole täydellinen, eikä sen ole tarkoitus korvata ihmisten tekemiä käännöksiä. Virallinen käyttöopas on englanninkielinen versio. Käännöksessä mahdollisesti esiintyvät ristiriitaisuudet tai erot viralliseen versioon eivät ole sitovia, eikä niillä ole oikeudellista vaikutusta ohjeiden noudattamisen tai täytäntöönpanon osalta. Jos jokin käyttöohjeen sisältämien tietojen tarkkuuteen liittyvä seikka askarruttaa sinua, käänny käyttöohjeiden virallisen englanninkielisen version puoleen.

LUE TÄMÄ OHJE HUOLELLISESTI ENNEN KUIN KÄYTÄT SEN TURVALLISTA JA OIKEA KÄYTTÖÄ.

1. TEKNISET TIEDOT

Parametrin kuvaus	Parametrin arvo
Tuotteen nimi	Öljynsiirtopumppu laskurilla
Malli	MSW-OPC-72-DC
Jännite/taajuus	DC 12V
Teho	360 W
IP-suojausluokitus	IPX4
RPM	3800
Pumppauskapasiteetti max	72 l/min
Suurin pumppauskorkeus	14 m
Suurin pumppaussyvyys	2 m
Käyttömäärä	S2 30 min
Paino	~16.9
Mitat [PxLxK; mm]	440 x 400 x 465

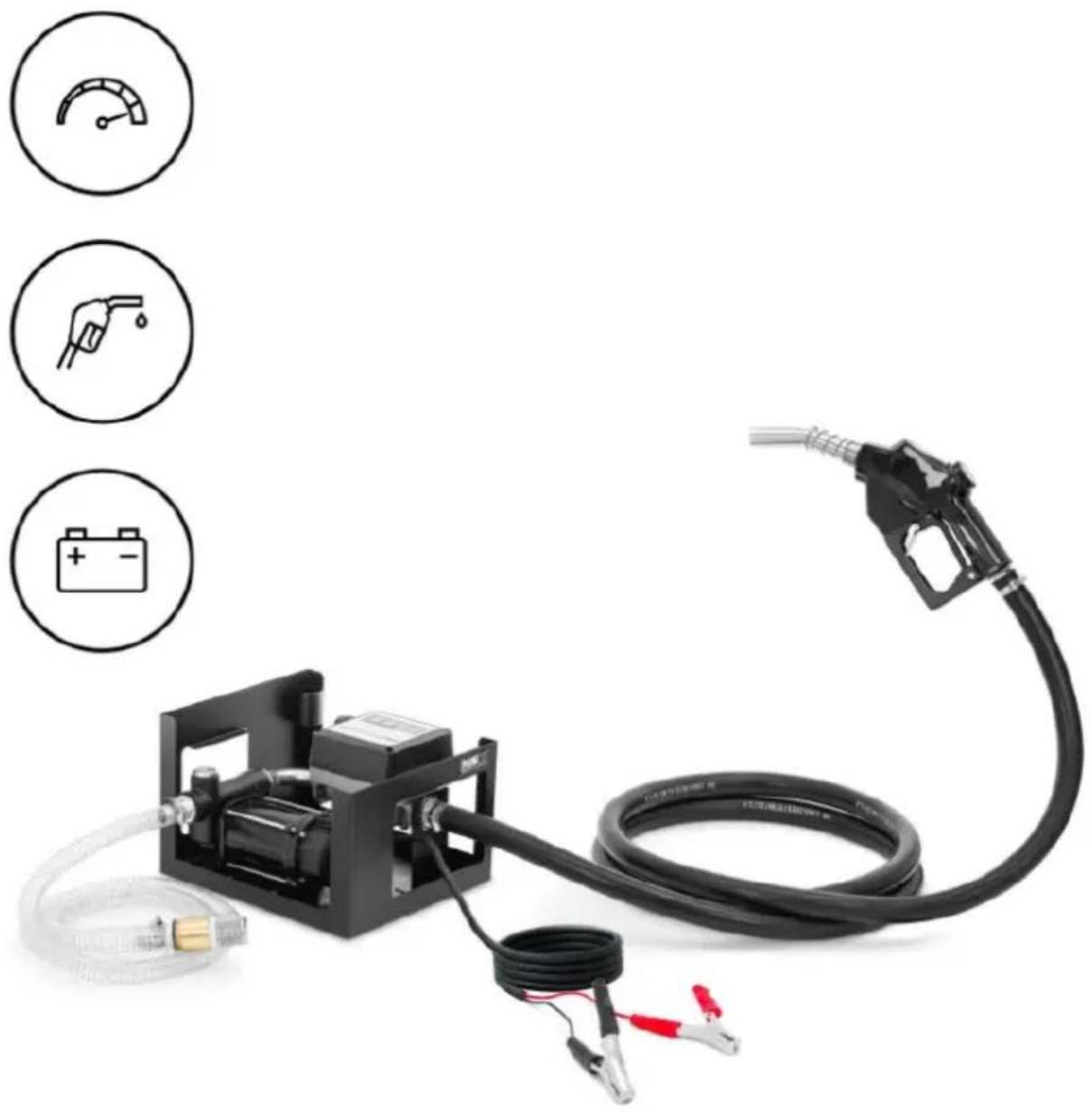

2. TUOTTEEN YLEISKATSAUS

3. Yleiset tuotetiedot

Huomio!

Lue tämä ohje huolellisesti ennen pumpun käyttöä!

On ehdottomasti kiellettyä käyttää pumppua märillä käsillä, paljain jaloin tai vedessä seistessä.

VAROITUS: Riittävän kapasiteetin akkujen käyttö, joita ei ole ladattu riittävästi, laskee pumpun nopeutta, alentaa virtausta ja riittämätöntä imua, mikä voi johtaa sopivan nestevirtauksen puuttumiseen.

KÄSITTELY JA KULJETUS

Purkaminen:

Aina kun pakkaus näyttää vaurioituneen, tarkista moottoripumppu vaurioiden varalta kuljetuksen ja käsittelyn aikana.

VAROITUS:

Ennen tuotteen asennusta ja käyttöä tarkista tyyppikilvestä, että malli ja sen ominaisuudet vastaavat ilmoitettuja.

Purkamisen ja kuljetuksen käsittely:

Vaikka tuotteen pienempi koko ja paino eivät aiheuta erityisiä ongelmia kuljetuksessa, suosittelemme seuraavaa: älä koskaan liikuta moottoripumppua mistään syystä irrottamalla ensin virtapistoke pistorasiasta tai katkaisematta virtualähdettä.

Ruuvaa ja irrota syöttö- ja imuputket.

Irrota pultit tai ruuvit, joilla moottoripumppu kiinnitetään paikoilleen.

Älä koskaan liikuta tai vedä moottoripumppua vetämällä sen virtajohdosta.

KOKOAMINEN JA PURKAMINEN

Moottoripumpussa ei ole erillisiä lisävarusteita, joten se ei vaadi kokoonpanoa.

Moottorin saa purkaa vain ja ainoastaan valtuutetussa huoltoliikkeessä tai pätevän teknikon toimesta.

MEKAANISET RISKIT

Äärimmäisen ympäristön lämpötilan aiheuttamat riskit.

Muista, että liian alhainen lämpötila (-30 °C) voi jäädyttää pumpun sisällä olevan nesteen ja että tämä voi aiheuttaa vakavia vaurioita kaikkiin moottoripumpun osiin. Liian korkea lämpötila (40 °C varjossa) voi aiheuttaa yksikön muoviosien painumista tai laajenemista. Suosittelemme laitteen kiinnittämistä hyvin ilmastoituun paikkaan, joka on suojattu suoralta auringonvalolta.

4. KÄYTTÖOHJEET

Sähkövirran liitäntä:

Varmista ennen käyttöä, että tuote käyttää tasa- tai vaihtovirtaa.

Jos testamentti on tasavirtakäyttöinen:

1. Liitä tuotteen puristimet akkuun, joka pystyy toimittamaan sen toiminnan edellyttämän virran ja jännitteen.
2. Jos pumpun virtalähteenä käytetään moottoriajoneuvon akkua, suosittelemme, että se irrotetaan ensin ajoneuvosta ja asetetaan tasaiselle, vakaalle alustalle työasentoon.
3. Pumppu voidaan liittää moottoriajoneuvoon asennettuun akkuun vain, jos ajoneuvo on pysäköity ulkona ja vain jos pumppujen sähkökaapelit ja liitäntäputket ovat riittävän pitkiä tukemaan pumppua tukevasti.
4. Jatkojohtojen käyttö kiinnikkeisiin kytkettyihin sähkökaapeleihin on kielletty. Jos koneen mukana toimitettujen kaapeleiden pituus ei riitä pumpun virran saamiseen, on erikoistuneen sähköasentajan vaihdettava puristimet sopivan halkaisijan omaavilla pistokkeilla.
5. Tuote voidaan liittää vain riittävän tehoiseen akkulaturiin, joka on varustettu napoilla, älä koskaan tee liitäntöjä akkulaturista tuleviin puristimiin ja kytke pumppujen puristimet suoraan akkulaturin napoihin estääksesi kipinöiden muodostumisen aiheuttaa tulipaloja.
6. Varmista, että tuotteen jännite (ilmoitettu tyyppikilvessä) vastaa akun jännitettä.
7. Varmista aina napaisuutta noudattaen: yhdistä mustat puristimet - napaan ja punaiset liittimet + napaan.
8. Ole erittäin varovainen (kun kytket pumppua akkuun), jotta vältät koskettamasta vastakkaisia napoja ja luomasta kipinöitä (joka voi aiheuttaa tulipalon). Suosittelemme, että kytket ensin negatiivisen ja sitten positiivisen navan.

9. Sijoita pumppu tukevasti ja varmista, että sekä virransyöttökaapeleiden että putkien pituudet ovat riittävät varmistamaan tukevan asennon.

10. Jos tuote on AC-käyttöinen:

(1) Tehon ylikuormitusvirtasuojakytkin on asennettava
(2) Sijoita tuote turvallisesti ja varmista, että sekä virtajohtojen että putkien pituudet ovat riittävät varmistamaan tukevan asennon.

Alkaen:

Kun on varmistettu, että kaikki putket on tiivistetty kunnolla, virtajohto on kytketty kiinnikkeeseensä ja pistooli on lepoasennossa, tuote voidaan käynnistää.

Kun imuputki on asetettu säiliöön ja pistooli täyttöaukkoon, kytke tuote päälle, vapauta pistoolin liipaisin asteittain ja aloita nesteen siirto.

VAROITUKSET

Pumpun hylkääminen täytön aikana on ehdottomasti kiellettyä mahdollisen ylivuodon estämiseksi!

Älä koskaan käynnistä pumppua ennen kuin liität imu- ja paineputket. Kun olet sulkenut pistoolin, sammuta moottoripumppu mahdollisimman nopeasti.

HUOLTO JA VIANETSINTÄ

Huolto

Huoltotoimenpiteet voidaan suorittaa vasta, kun virtapistoke on ensin irrotettu. Tuotteen moottori ei vaadi sisällä erityistä huoltoa, joten sitä ei saa koskaan purkaa. On tärkeää pitää imu- ja syöttöosat täysin puhtaina ja vapaina kaikista tukkeutumisesta.

Ongelmien ratkaisminen

ONGELMAT	MAHDOLLISIA SYITÄ	RATKAISUT
Tuotteenmoottori ei pyöri	a) Virransyötön puuttuminenb) Juoksupyörä jumissac) Moottorin toimintahäiriö	a) Tarkista puristimet ja turvalaitteet.b) Pura, tarkista vaurioiden tai tukkeutumisen merkkejä. Kokoa uudelleen.c) Ota yhteyttä valmistajan huoltoon.
Matala nestevirtaus.	a) Säiliön nestetasoliian alhainen.b) Ohitusventtiili jumissa.c) Suodatin tukossa.d) Ilmaa imuputkessa.e) Moottorin pyörimisnopeus hidastunut.f) Nesteen vuoto.g) Imuputki lepää säiliön pohjalla.h) Liian suuri imukorkeus.	a) Täytä säiliö.b) Puhdista ja kokoa uudelleen.c) Puhdista suodatin.d) Varmista, että imuputki ei ole vaurioitunut.e) Tarkista ja korjaa pumpun jännite.f) Tarkista liittimet ja tiivisteet.g) Nosta säiliössä olevaa putkia.h) Laske pumpun tasoa.
