BRUKSANVISNING OPC-72-DC MSW

Etter at du har lukket pistolen, slå av motorpumpen så raskt som mulig.

För din bekvämlighet har denna bruksanvisning översatts med hjälp av maskinöversättning. Rimliga ansträngningar har gjorts för att tillhandahålla en korrekt översättning, men ingen automatiserad översättning är perfekt och är inte heller avsedd att ersätta mänskliga översättare. Den officiella bruksanvisningen är den engelska versionen. Eventuella avvikelser eller skillnader som kan ha uppstått i översättningen är inte bindande och har ingen rättslig verkan för efterlevnads- eller verkställighetsändamål. Om det uppstår frågor om huruvida informationen i bruksanvisningen är korrekt, hänvisar vi till den engelska versionen av innehållet, som är den officiella versionen.

FÖR DIN SÄKERHET OCH KORREKT ANVÄNDNING, LÄS DENNA INSTRUKTION NOGGRANT INNAN DU ANVÄNDER DEN.

1. TEKNISKA DATA

Parameterbeskrivning	Parametervärde
Produktnamn	Oljetransferpump med räknare
Modell	MSW-OPC-72-DC
Spänning/frekvens	DC 12 V
Effekt	360 W
IP-skyddsklassning	IPX4
RPM	3800
Pumpkapacitet max	72 l/min
Max pumplyft	14 m
Max pumpdjup	2 m
Arbetscykel	S2 30 min
Vikt	~16.9
Mått [LxBxH; mm]	440 x 400 x 465

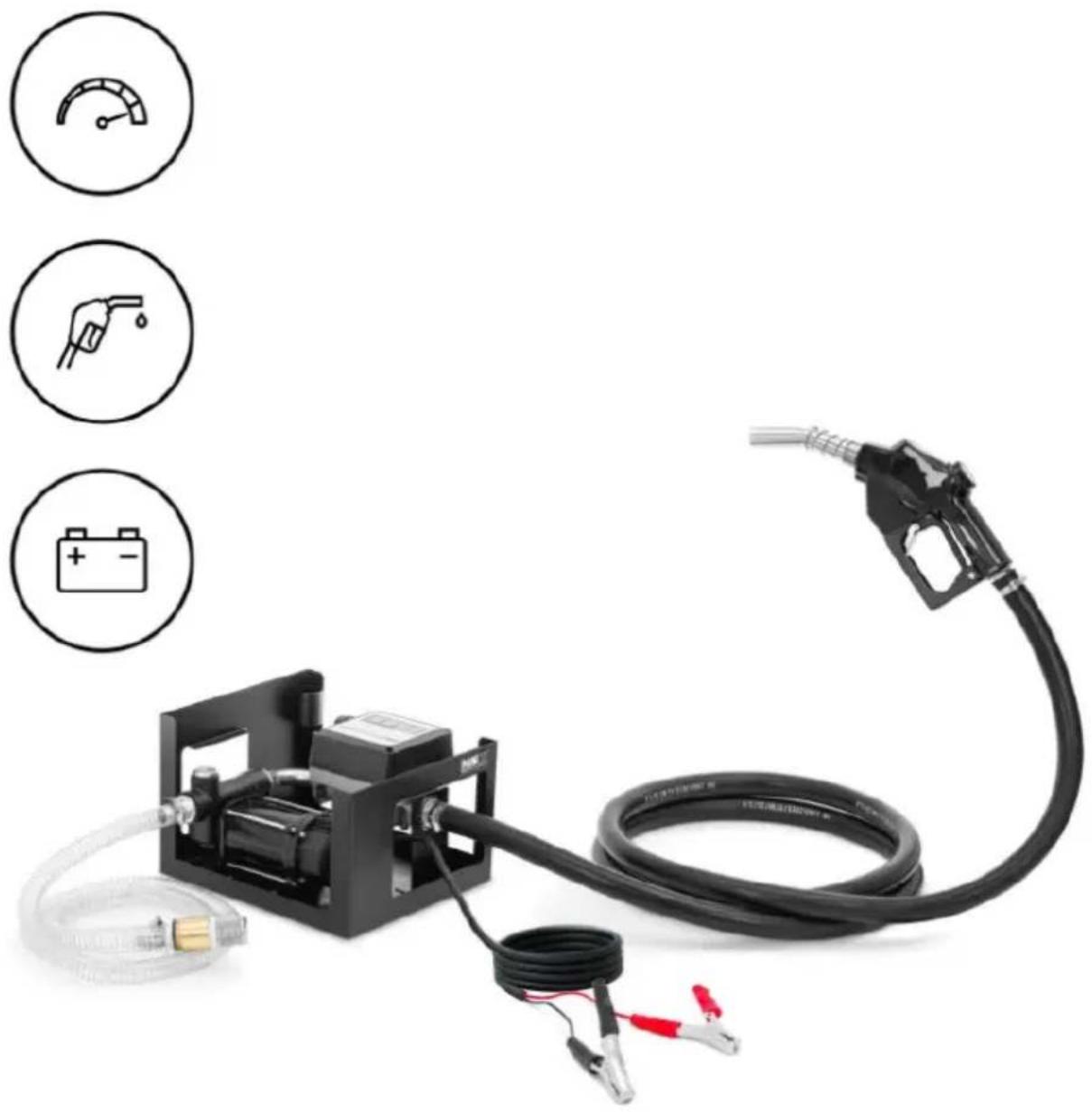

2. PRODUKTÖVERSIKT

Läs denna bruksanvisning noggrant innan du använder pumpen!

Det är absolut förbjudet att använda pumpen med händerna våta, barfota eller när du står i vatten.

WARNING: Användning av batterier med tillräcklig kapacitet som inte är tillräckligt laddade skapar minskad pumphastighet, minskat flöde och otillräckligt sug som kan leda till brist på lämpligt vätskeflöde.

HANTERING OCH TRANSPORT

Uppackning:

Närhelst förpackningen ser ut att ha skadats, kontrollera motorpumpen för tecken på skador under transport av hantering.

WARNING:

Innan du installerar och använder produkten, kontrollera identifikationsskylten för att säkerställa att modellen och dess egenskaper motsvarar de specificerade.

Hantering av demontering och transport:

Även om produktens minskade storlek och vikt inte kommer att skapa särskilda problem vid transport, rekommenderar vi följande: flytta aldrig motorpumpen av någon anledning utan att först dra ur nätkontakten ur uttaget eller koppla bort strömförsörjningen.

Skruva loss och ta bort tillförsel- och sugrören.

Skruva loss bultarna eller skruvarna som används för att förankra motorpumpen på plats.

Flytta eller dra aldrig motorpumpen genom att dra i dess nätkabel.

MONTERING OCH DEMONTERING

Motorpumpen har inga separata tillbehör och kräver därför ingen montering. Motorn får endast demonteras på auktoriserade servicecenter eller av kvalificerade tekniker.

MEKANISKA RISKER

Kom ihåg att för låg temperatur (-30 °C) kan frysa vätskan inuti pumpen och att detta kan orsaka allvarlig skada på alla delar av motorpumpen.

För hög temperatur (40 °C i skuggan) kan orsaka att enhetens plastdelar sjunker eller utvidgas. Vi rekommenderar att du fäster enheten på ett välventilerat utrymme skyddat från direkt solljus.

Anslutning till strömförsörjning:

Före användning, se först till att produkten kommer att använda likström eller växelström.

Om den är DC-driven:

1. Anslut produktens klämmor till ett batteri som kan leverera den ström och spänning som krävs för driften av den.
2. Om ett motorfordonsbatteri används för att driva pumpen rekommenderar vi att du först tar bort det från fordonet och ställer det på en plan, stabil yta i arbetsläge.

3. Pumpen kan anslutas till ett batteri monterat i ett motorfordon endast om fordonet är parkerat utomhus och endast om pumparnas elkablar och anslutningsrör är tillräckligt långa för att ge pumpen ett stadigt stöd.

4. Det är förbjudet att använda förlängningssladdar för de elkablar som är anslutna till klämmorna. Om längden på kablarna som levereras med maskinen inte är tillräckliga för att driva pumpen, måste klämmorna bytas ut mot jackpluggar med lämplig sektion av en specialiserad elektriker.

5. Produkten kan endast anslutas till en batteriladdare med tillräcklig effekt utrustad med poler, gör aldrig anslutningar till klämmor som kommer från batteriladdaren och anslut pumparnas klämmor direkt till batteriladdarens klämmor för att förhindra att det bildas gnistor som kan orsaka bränder.

6. Se till att produktens spänning (anges på typskylten) motsvarar batteriets spänning.

7. Se till att alltid respektera polariteten: anslut de svarta klämmorna till - polen och de röda klämmorna till + polen.

8. Var extremt försiktig (när du ansluter pumpen till batteriet) för att undvika kontakt mellan motsatta poler och skapa gnistor (som kan orsaka brand). Vi rekommenderar att först ansluta den negativa polen och sedan den positiva polen.

9. Placera pumpen säkert och se till att längden på både strömförsörjningskablar och rörledningar är tillräckliga för att säkerställa en stabil positionering.

10. Om produkten drivs med nätström:

(1) Strömskyddsbrytare för överbelastning måste installeras
(2) Placera produkten säkert och se till att längden på både strömförsörjningskablarna och rören är tillräckliga för att säkerställa en stabil placering.

Startande:

Efter att ha säkerställt att alla rör är ordentligt tätade, strömkabeln har anslutits till dess infästning och pistolen är i viloläge, kan produkten startas.

Efter att ha satt in sugröret i tanken och pistolen i påfyllningshålet, slå på produkten, släpp gradvis pistolens avtryckare och påbörja överföringen av vätskan.

WARNINGAR

Det är absolut förbjudet att överge pumpen under påfyllning för att förhindra eventuellt spill!

Starta aldrig pumpen innan du först anslutit sug- och tillförselrören.

Efter att ha stängt pistolen, stäng av motorpumpen så snabbt som möjligt.

UNDERHÅLL OCH FELSÖKNING

Underhåll

Underhållsåtgärder kan endast utföras efter att du först har kopplat ur strömkontakten. Produktens motor kräver inget speciellt underhåll inuti och får därför aldrig tas isär. Det är viktigt att hålla sug- och utloppssektionerna helt rena och fria från all igensättning.

Felsökning

PROBLEM	MÖJLIGA ORSAKER LÖSNINGAR
Produktens motorsvängerinte	a) Ingen strömförsörjningb) Impellern har fastnatc) Motorfel	a) Kontrollera klämmorna ochsäkerhetsanordningarna·b) Ta isär, kontrollera efter tecken på skador eller igensättning. Åter samla.c) Kontakta tillverkarens serviceavdelning.
Lågtvätskeflöde.	a) Tankvätskenivån för låg.b) By-pass ventil har fastnat.c) Filter igensatt.d) Luft i sugröret.e) Minskad motorrotationshastighetf) Vätskeläckage.g) Sugröret vilar på botten av tanken.h) För stor sughöjd.	a) Fyll tanken.b) Rengör och sätt ihop igen.c) Rengör filtret.d) Se till att sugröret inte är skadat.e) Kontrollera och korrigerapumpspänningen.f) Kontrollera kontakter och packningar.g) Lyft upp röret i tanken.h) Sänk nivån på pumpen.
