BRUKSANVISNING PUM-021A MSW

3. Brug retningslinjer

D. Aflastningsventil 1

G. Reservoir

E. Aflastningsventil 2

D. Avlastningsventil 1

E. Avlastningsventil 2

C. Manometer

F. Pumpespaklås

G. Reservoar

Denna användarmanual har översatts med maskinöversättning. Vi har ansträngt oss för att säkerställa att översättningen är korrekt, men observera att automatiska översättningar inte är perfekta och inte är avsedda att ersätta mänskliga översättare. Den officiella versionen av användarmanualen är på engelska. Eventuella skillnader mellan den översatta versionen och den engelska originalversionen är inte juridiskt bindande. Om du har några frågor om översättningens riktighet, se den engelska versionen, som är den officiella referensen. Fler språkversioner finns tillgängliga på begäran via [e-mail]

Tekniska data

Parameter beskrivning	Parameter värde
Produktnamn	Trycktestpump
Modell	MSW-PUM-001A	MSW-PUM-021A
Mått [bredd x djup x höjd; mm]	170 x 665 x 260 200 x 400 x 244
Vikt [kg]	7,6	3,85
Tryck [Bar/MPa]	0-50 / 0-5	0-60 / 0-6
Vattentankens kapacitet [L]	12	7

1. Allmän beskrivning

Bruksanvisningen är avsedd att underlätta en säker och problemfri användning av apparaten. Produkten är konstruerad och tillverkad i enlighet med strikta tekniska riktlinjer, med hjälp av modern teknik och komponenter. Dessutom har den tilverkats i enlighet med de mest noggranna kvalitetsstandarderna.

ANVÄND INTE APPARATEN OM DU INTE HAR LÄST IGENOM OCH FÖRSTÄTT DENNA BRUKSANVISNING.

För att öka apparatens livslängd och säkerställa en problemfri drift ska du använda den i enlighet med denna bruksanvisning och regelbundet utföra underhållsåtgärder. De tekniska data och specifikationer som anges i denna bruksanvisning är aktuella. Tillverkaren förbehåller sig rätten att göra ändringar i samband med kvalitetsförbättringar. Med beaktande av tekniska framsteg och möjligheten att

begränsa buller har apparaten designats och byggts så att risken för bulleremission minskas till lägsta möjliga nivå.

Förklaring av symbolerna

CE	Produkten uppfyller de relevanta säkerhetsstandarderna.
	Läs instruktionerna före användning.
	Produkten måste återvinnas.
	VARNING! eller FÖRSIKTIGHET! eller KOM IHÅG! Tillämpas på den givna situationen.(allmän varningssymbol)
	Använd skyddsglasögon.
	OBS! Risk för att handen kläms!

OBSERVERA! Illustrationerna i denna bruksanvisning är endast avsedda som referens och vissa detaljer kan skilja sig från den faktiska produkten.

2. Användningssäkerhet

OBS! Läs alla säkerhetsvarningar och alla instruktioner. Om varningarna och anvisningarna inte följs kan det leda till allvarliga personskador eller till och med dödsfall.

Termerna "enhet" eller "produkt" används i varningarna och instruktionerna för att referera till:

Tryckprovningspump.

2.1. Säkerhet på arbetsplatsen

a) Se till att arbetsplatsen är ren och väl upplyst. En stökig eller dåligt upplyst arbetsplats kan leda till olyckor. Försök att tänka i förväg, var försiktig, uppmärksam på vad som händer och använd sunt förnuft när du arbetar med apparaten.
b) Om du är osäker på om produkten fungerar korrekt eller om du upptäcker skador, vänligen kontakta tillverkarens servicecenter.
c) Endast tillverkarens servicecenter får utföra reparationer på produkten. Försök inte utföra reparationer på egen hand!
d) Tryckledningen får endast kopplas till och från när luftventilen är stängd.
e) Rikta inte tryckledningen mot dig själv eller mot andra personer eller djur.
f) Förvara förpackningsdelar och små monteringsdelar på en plats som är oåtkomlig för barn.
g) Håll apparaten borta från barn och djur.
h) Om denna apparat används tillsammans med annan utrustning ska även de övriga bruksanvisningarna följas.

Kom ihåg! Skydda barn och andra personer som befinner sig i närheten när du använder apparaten.

2.2. Personlig säkerhet

a) Apparaten är inte konstruerad för att hanteras av personer (inklusive barn) med nedsatta mentala och sensoriska funktioner eller personer som saknar relevant erfarenhet och/eller kunskap, såvida de inte övervakas av en person som ansvarar för deras säkerhet eller såvida de inte har fått instruktioner om hur apparaten ska användas.
b) Använd sunt förnuft och var uppmärksam när du arbetar med apparaten. Tillfällig brist på koncentration vid användning av apparaten kan leda till allvarliga personskador.
c) Använd personlig skyddsutrustning som krävs för att arbeta med enheten, specificerad i avsnitt 1 (Legend).
Användning av korrekt och godkänd personlig skyddsutrustning minskar risken för skador.

d) Överskatta inte dina förmågor. Håll hela tiden balansen och var i ett stadigt läge när du använder apparaten. Detta ger bättre kontroll över apparaten i oväntade situationer.
e) Tryckluft kan orsaka allvarliga personskador.
f) Använd ögon-, öron- och andningsskydd.
g) Apparaten är inte en leksak. Barn måste hållas under uppsikt för att säkerställa att de inte leker med apparaten.

2.3. Säker användning av apparaten

a) Se till att tryckledningen är frånkopplad innan du utför några justeringar, byten av tillbehör eller utför något annat arbete på apparaten. En sådan förebyggande åtgärd minskar risken för en olycka.
b) Förvara apparaten på en säker plats när den inte används, så att den är utom räckhåll för barn och personer som inte är bekanta med apparaten och som inte har läst bruksanvisningen. Apparaten kan vara farlig för oerfarna användare.
c) Håll apparaten i perfekt tekniskt skick. Kontrollera före varje användning efter allmänna skador och särskilt efter spruckna delar eller element och för andra förhållanden som kan påverka enhetens säker användning. Om du upptäcker skador ska du lämna in apparaten för reparation innan användning.
d) Reparation eller underhåll av apparaten skall utföras av kvalificerade personer och endast med originalreservdelar. Detta säkerställer en säker användning.
e) För att säkerställa apparatens driftsäkerhet får fabriksmonterade skydd inte avlägsnas och skruvar inte lossas.
f) Rengör apparaten regelbundet för att förhindra att tuffa smutsavlagringar fastnar.
g) Använd en förstärkt slang för tryckluftsanslutningar på platser där det finns stor risk för mekaniska skador.
h) Kontrollera före varje användning att munstycket är korrekt monterat i apparaten och att slangen är korrekt ansluten och oskadad.
i) Apparaten får inte bäras eller hängas upp i tryckledningen.
j) Om du upptäcker ett läckage från apparaten eller slangarna ska du omedelbart koppla bort tryckluftsförsörjningen och åtgärda felet.
k) Överskrid inte det rekommenderade tillförseltrycket eftersom detta kan skada apparaten.
I) Enheten är inte en leksak. Rengöring och underhåll får inte utföras av barn utan övervakning av en vuxen person.

m) Det är förbjudet att göra ingrepp i apparatens konstruktion för att ändra dess parametrar eller konstruktion.
n) Håll apparaten borta från eld- och värmekällor.
o) Överskrid inte det högsta tillåtna drifttrycket!

OBS! Trots den säkra konstruktionen av apparaten och dess skyddsfunktioner, och trots användningen av ytterligare element som skyddar användaren, finns det fortfarande en liten risk för olycka eller skada vid användning av apparaten. Var hela tiden uppmärksam och använd sunt förnuft när du använder apparaten.

3. Riktlinjer för användning

Denna produkt är utformad för att applicera och bibehålla en specifik trycknivå i ett system för teständamål. Den här typen av pumpar används vanligtvis för att testa integriteten och styrkan hos olika utrustningar eller rörledningar genom att trycksätta systemet och kontrollera efter läckor, svagheter eller potentiella fel.

Användaren är ansvarig för alla skador som uppstår till följd av icke avsedd användning av apparaten.

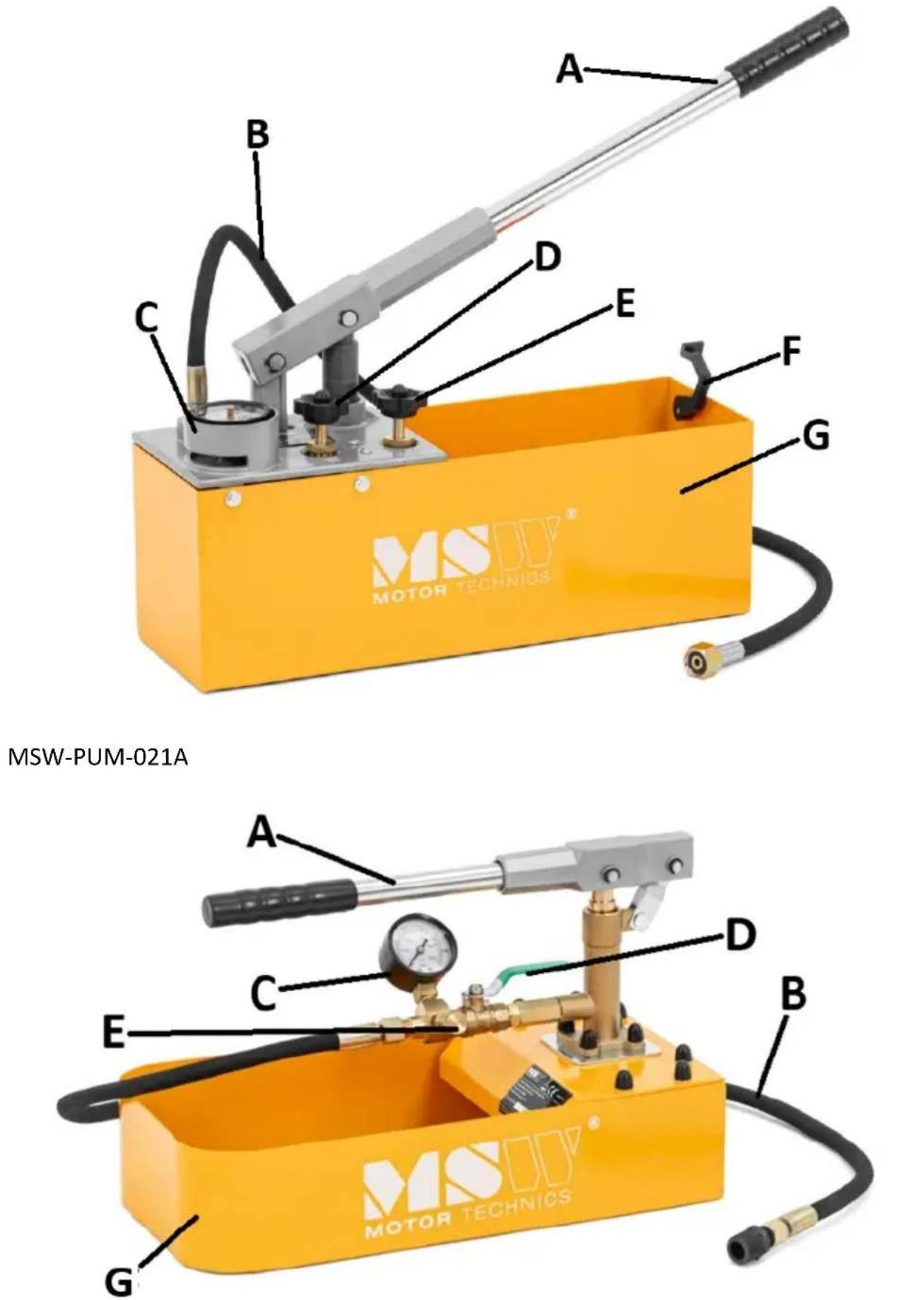

3.1. Beskrivning av apparaten

MSW-PUM-001A

A. Pumpspak
B. Tryckslang med ändkoppling

C. Manometer

F. Pumpspakslås

D. Avlastningsventil 1

G. Reservoar

E. Avlastningsventil 2

3.2. Förberedelser för användning

Omgivningens temperatur får inte överstiga 45°C och den relativa luftfuktigheten får inte överstiga 85%. Blockera inte apparatens luftutlopp. Håll apparaten borta från heta ytor. Enheten ska alltid användas när den är placerad på en jämn, stabil, ren och torr yta och vara utom räckhåll för barn och personer med begränsade mentala och sensoriska funktioner. Ventilen som stänger av tryckluftsförsörjningen ska vara omedelbart åtkomlig från det område där apparaten används. Se till att trycket för att mata enheten inte överstiger det rekommenderade intervallet.

MONTERING AV APPARATEN

Produkten levereras nästan klar att användas, endast pumpspaken behöver fästas på pumpenheten (genom att skruva in den) och tryckslangen (om den inte är monterad).

3.3. Användning av apparaten

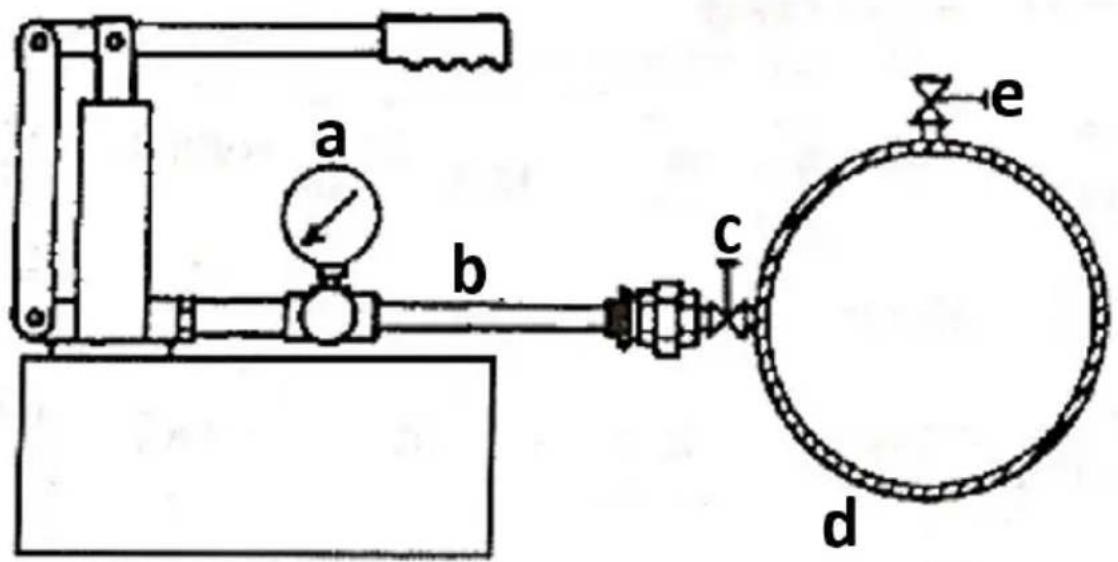

a b c d e

a) Tryckmätare
b) Trycktålig slang
c) Frigöringsventil 1 (på slangenheten)
d) Provrör – slutet system

e) Frigöringsventil 2 – luftventil (på slangenheten)

1. Anslut pumpens tryckslang till ett system – se till att anslutningen är tät.
2. Fyll pumpens behållare med vatten eller annan vätska (beroende på vilket system du ska testa).
3. Stäng utlösningsventilen helt 2.
4. Öppna utlösningsventilen helt 1.
5. Bygg upp trycket i systemet genom att föra pumpspaken uppåt och nedåt hela slag.
6. Lufta systemet från luften och sätt sedan det nödvändiga trycket i det testade systemet.
7. Stäng utlösningsventilen 1 helt och öppna ventilen 2.
8. [Endast MSW-PUM-001A] Markera med den röda nålen exakt det inbyggda trycket i systemet och låt det sitta så.
9. [Endast MSW-PUM-021A] Notera läget för mätnålen.
10. Observera efter en ordentlig period läget för den (svarta) nälen – om den inte har rört sig är systemet tätt. Om den tappade, kontrollera efter läckor.
11. Efter testet, öppna båda frigöringsventilerna helt för att frigöra trycket från systemet.

3.4. Rengöring och underhåll

a) Släpp trycket och töm behållaren innan rengöring. Koppla ur tryckslangen från systemet innan du rengör det.
b) Använd endast icke-korrosiva rengöringsmedel för att rengöra ytan.
c) Efter att apparaten har rengjorts ska alla delar torkats helt innan den används igen.
d) Förvara apparaten på en torr och sval plats som är skyddad mot fukt och direkt solljus.
e) Apparaten får inte sprutas med en vattenstråle eller sänkas ned i vatten.
f) Inspektera enheten före varje användning – om det finns några tvivel eller skador, använd den inte och kontakta kundtjänst.
g) Använd en mjuk trasa för rengöring.
h) Använd inte vassa föremål och/eller metallföremål för rengöring (t.ex. en stålborste eller en metallspatel) eftersom de kan skada apparatens ytmaterial.
