BRUKSANVISNING PUM-021A MSW

3.4. Rengøring og vedligeholdelse

Denne brukerhåndboken er oversatt ved hjelp av maskinoversettelse. Vi har gjort vårt ytterste for å sikre at oversettelsen er nøyaktig, men vær oppmerksom på at automatiserte oversettelser ikke er perfekte og ikke er ment å erstatte menneskelige oversettere. Den offisielle versjonen av brukerhåndboken er på engelsk. Eventuelle forskjeller mellom den oversatte versjonen og den originale engelske versjonen er ikke juridisk bindende. Hvis du har spørsmål om nøyaktigheten av oversettelsen, vennligst se den engelske versjonen, som er den offisielle referansen. Flere språkversjoner er tilgjengelig på forespørsel via

[e-mail]

Tekniske data

Parameter beskrivelse	Parameter verdi
Produktnavn	Trykktestpumpe
Modell	MSW-PUM-001A	MSW-PUM-021A
Mål [bredde x dybde x høyde; mm].	170 x 665 x 260 200	x 400 x 244
Vekt [kg]	7,6	3,85
Trykk [Bar/MPa]	0-50 / 0-5	0-60 / 0-6
Vanntankkapasitet [L]	12	7

1. Generell beskrivelse

Bruksanvisningen er utformet for å hjelpe deg med sikker og problemfri bruk av apparatet. Produktet er designet og produsert i henhold til strenge tekniske retningslinjer, med bruk av toppmoderne teknologi og komponenter. I tillegg produseres den i samsvar med de strengeste kvalitetsstandardene.

IKKE BRUK APPARATET MED MINDRE DU HAR LEST OG FORSTÅTT DENNE BRUKSANVISNINGEN GRUNDIG.

For å forlenge apparatets levetid og sikre problemfri drift må det brukes i samsvar med denne bruksanvisningen og vedlikeholdes regelmessig. De tekniske dataene og spesifikasjonene i denne brukerhåndboken er oppdaterte. Produsenten forbeholder seg retten til å gjøre endringer i forbindelse med kvalitetsforbedringer. Enheten er

utformet for å redusere risikoen for støyutslipp til et minimum, og tar hensyn til den teknologiske utviklingen og mulighetene for støyreduksjon.

Legende

CE	Produktet oppfyller de relevante sikkerhetsstandardene.
	Les instruksjonene før bruk.
	Produktet må resirkuleres.
	ADVARSEL! eller FORSIKTIG! eller HUSK! Gjelder for den aktuelle situasjonen.(generelt advarselsskilt)
	Bruk vernebriller.
	OBS! Fare for knusing av hender!

OBS! Tegningene i denne håndboken er kun ment som illustrasjoner, og enkelte detaljer kan avvike fra det faktiske produktet.

2. Sikkerhet ved bruk

OBS! Les alle sikkerhetsinstruksjoner og alle bruksanvisninger. Unnlatelse av å følge advarslene og instruksjonene kan føre til alvorlige personskader eller dødsfall.

Begrepene "enhet" eller "produkt" brukes i advarslene og instruksjonene for å referere til:

Trykkprøvepumpe.

2.1. Sikkerhet på arbeidsplassen

a) Sørg for at arbeidsplassen er ren og godt opplyst. En rotete eller dårlig opplyst arbeidsplass kan føre til ulykker. Prøv å tenke fremover, observer hva som skjer og bruk sunn fornuft når du arbeider med apparatet.
b) Hvis du er usikker på om produktet fungerer som det skal, eller hvis du oppdager skader, må du kontakte produsentens servicesenter.
c) Kun produsentens servicesenter kan utføre reparasjoner på produktet. Ikke forsøk å utføre reparasjoner selv!
d) Trykkledningen må bare kobles til og fra når luftventilen er stengt.
e) Ikke rett trykkledningen mot deg selv eller mot andre mennesker eller dyr.
f) Oppbevar emballasjedeler og små monteringsdeler på et sted som er utilgjengelig for barn.
g) Hold enheten borte fra barn og dyr.
h) Hvis dette apparatet brukes sammen med annet utstyr, skal de øvrige bruksanvisningene også følges.

Husk! Beskytt barn og andre tilskuere når du bruker apparatet.

2.2. Personlig sikkerhet

a) Apparatet er ikke konstruert for å håndteres av personer (inkludert barn) med begrensede mentale og sensoriske funksjoner eller personer som mangler relevant erfaring og/eller kunnskap, med mindre de er under oppsyn av en person som er ansvarlig for deres sikkerhet, eller de har fått instruksjoner om hvordan apparatet skal brukes.
b) Bruk sunn fornuft og vær oppmerksom når du arbeider med apparatet. Midlertidig tap av konsentrasjon under bruk av apparatet kan føre til alvorlige personskader.
c) Bruk personlig verneutstyr som nødvendig for arbeid med enheten, spesifisert i avsnitt 1 (Forklaring). Bruk av korrekt og godkjent personlig verneutstyr reduserer risikoen for personskader.
d) Ikke overvurder evnene dine. Når du bruker enheten, må du holde balansen og være stabil til enhver tid. Dette sikrer bedre kontroll over enheten i uventede situasjoner.
e) Trykkluft kan forårsake alvorlige personskader.

f) Bruk øye-, øre- og åndedrettsvern.
g) Apparatet er ikke et leketøy. Barn må være under oppsyn for å sikre at de ikke leker med apparatet.

2.3. Sikker bruk av utstyret

a) Sørg for at trykkledningen er frakoblet før du foretar justeringer, bytter tilbehør eller utfører annet arbeid på apparatet. Et slikt forebyggende tiltak reduserer risikoen for ulykker.
b) Når apparatet ikke er i bruk, skal det oppbevares på et trygt sted, utilgjengelig for barn og personer som ikke er kjent med apparatet og som ikke har lest bruksanvisningen. Apparatet kan utgjøre en fare i hendene på uerfarne brukere.
c) Hold enheten i perfekt teknisk stand. Kontroller før hver bruk for generelle skader, og sjekk spesielt for sprukne deler eller elementer og for andre forhold som kan påvirke sikker drift av enheten. Hvis du oppdager skader, må du levere enheten til reparasjon før bruk.
d) Reparasjon eller vedlikehold av enheten må utføres av kvalifisert personell, og det må kun brukes originale reservedeler. Dette sikrer trygg bruk.
e) For å sikre at enheten fungerer som den skal, må du ikke fjerne de fabrikkmonterte beskyttelsene eller løsne skruene.
f) Rengjør enheten regelmessig for å unngå at det samler seg fastgrodd smuss.
g) Bruk en forsterket slange til trykklufttilkoblinger på steder der det er stor risiko for mekaniske skader.
h) Før hver bruk må du kontrollere at munnstykket er riktig montert i apparatet og at slangen er riktig festet og uskadet.
i) Apparatet må ikke bæres eller henges i trykkledningen.
j) Hvis du oppdager en lekkasje fra apparatet eller slangene, må du umiddelbart koble fra trykklufttilførselen og utbedre feilen.
k) Ikke overskrid det anbefalte forsyningstrykket, da dette kan skade enheten.
I) Apparatet er ikke et leketøy. Rengjøring og vedlikehold må ikke utføres av barn uten tilsyn av en voksen person.
m) Det er forbudt å gjøre inngrep i apparatets struktur for å endre dets parametere eller konstruksjon.
n) Hold produktet borte fra ild og varmekilder.
o) Ikke overskrid det maksimalt tillatte driftstrykket!

OBS! Til tross for apparatets sikre utforming og beskyttelsesfunksjoner, og til tross for bruk av ekstra elementer som beskytter operatøren, er det fortsatt en liten risiko for ulykker eller skader ved bruk av apparatet. Vær

på vakt og bruk sunn fornuft når du bruker enheten.

3. Retningslinjer for bruk

Dette produktet er designet for å påføre og opprettholde et spesifikt trykknivå i et system for testformål. Denne typen pumper brukes vanligvis til å teste integriteten og styrken til forskjellig utstyr eller rørledninger ved å sette systemet under trykk og se etter lekkasjer, svakheter eller potensielle feil.

Brukeren er ansvarlig for skader som oppstår som fölge av utilsiktet bruk av apparatet.

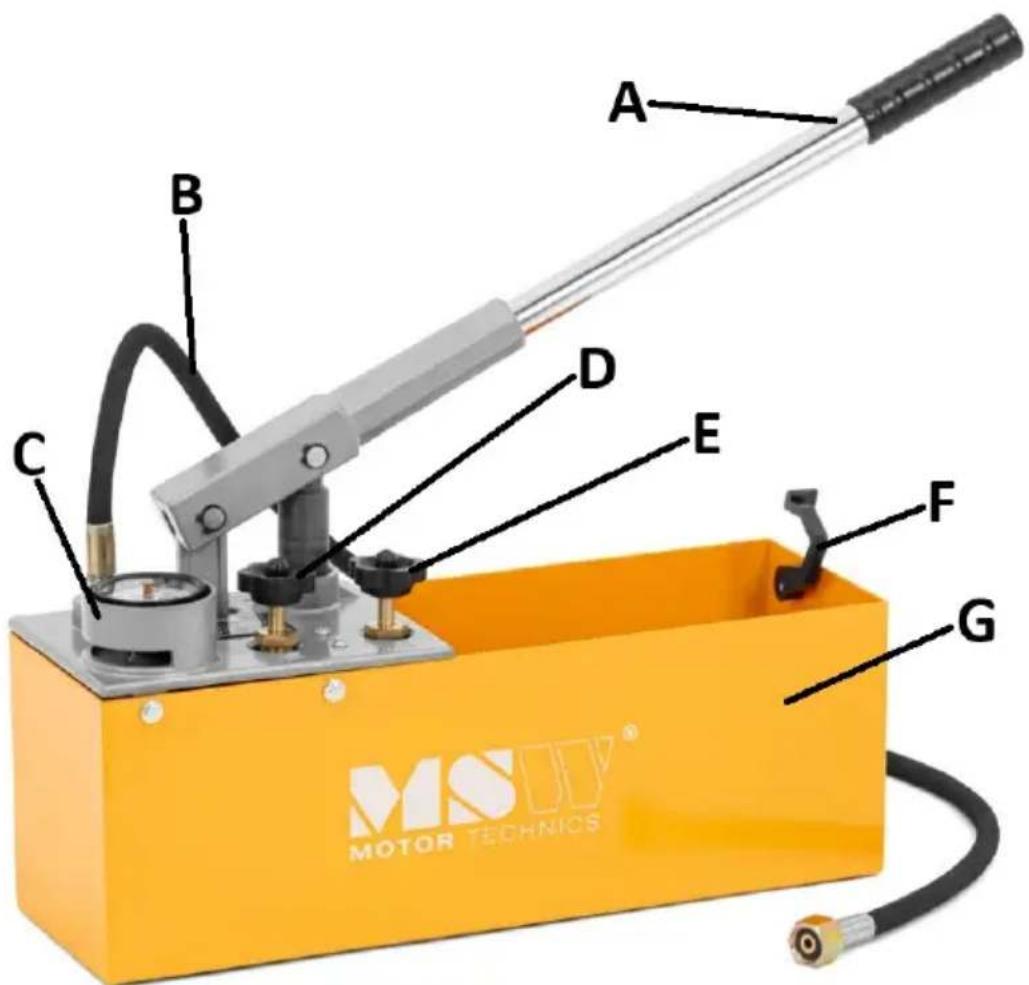

3.1. Beskrivelse av enheten

MSW-PUM-001A

A B C D E F G MOTOR TECHNICS®

MSW-PUM-021A

A C D E B G MOTOR TECHNICS

A. Pumpespak

B. Trykkslange med endekobling

3.2. Klargjøring for bruk

PLASSERING AV APPARATET

Omgivelsestemperaturen må ikke overstige 45 °C og den relative luftfuktigheten bør ikke overstige 85 %. Ikke blokker luftutløpet til enheten. Hold enheten borte fra varme overflater. Enheten skal alltid brukes når den er plassert på en jevn, stabil, ren og tørr overflate, og være utilgjengelig for barn og personer med begrensede mentale og sensoriske funksjoner. Ventilen som kobler ut trykklufttilførselen skal være umiddelbart tilgjengelig fra området der enheten brukes. Pass på at trykket ved tilførsel av enheten ikke overskrider det anbefalte området.

MONTERING AV APPARATET

Produktet leveres nesten klart til bruk, bare pumpespaken må festes til pumpeenheten (ved å skru den inn) og trykkslangen inn (hvis den ikke er festet).

3.3. Bruk av enheten

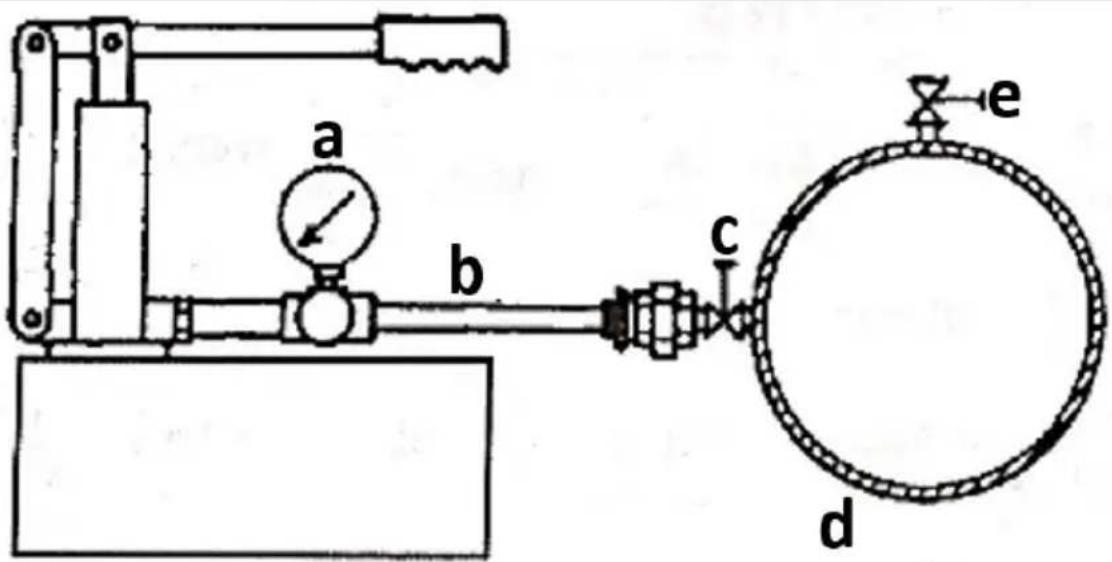

a b c d e

a) Trykkmåler
b) Trykkbestandig slange
c) Utløserventil 1 (på slangeenheten)
d) Testrør – lukket system
e) Utløserventil 2 – lufteventil (på slangeenheten)

1. Koble pumpens trykkslange til et system – sørg for at koblingen er tett.
2. Fyll pumpens reservoar med vann eller annen væske (avhengig av systemet du skal teste).
3. Steng utløserventilen helt 2.
4. Åpne utløserventilen helt 1.
5. Bygg opp trykket i systemet ved å bevege pumpespaken opp og ned hele slag.
6. Luft systemet fra luften og sett deretter nødvendig trykk i det testede systemet.
7. Lukk utløsningsventilen 1 helt og åpne ventilen 2.
8. [Kun MSW-PUM-001A] Merk med den røde nålen nøyaktig det innebygde trykket i systemet og la det sitte slik.
9. [kun MSW-PUM-021A] Legg merke til posisjonen til målerenålen.
10. Observer etter en riktig periode posisjonen til den (svarte) nålen – hvis den ikke har beveget seg, er systemet tett. Hvis den falt, se etter lekkasjer.
11. Etter test åpnes begge utløsningsventilene helt for å frigjøre trykket fra systemet.

3.4. Rengjøring og vedlikehold

a) Slipp trykket og tøm beholderen før rengjøring. Koble fra trykkslangen fra systemet før du rengjør det.
b) Bruk kun ikke-etsende rengjøringsmidler til å rengjøre overflaten.
c) Etter rengjøring må alle deler av apparatet tørkes helt før det tas i bruk igjen.
d) Oppbevar enheten på et tørt og kjølig sted, uten fuktighet og direkte sollys.
e) Apparatet må ikke sprayes med vannstråle eller senkes ned i vann.
f) Inspiser enheten før hver bruk – hvis du er i tvil eller skader, ikke bruk den og ta kontakt med kundeservice.
g) Bruk en myk klut til rengjøring.
h) Ikke bruk skarpe gjenstander og/eller metallgjenstander til rengjøring (f.eks. stålbørste eller metallspatel), da disse kan skade apparatets overflatemateriale.
