BRUGSANVISNING PUM-021A MSW

Denne brugervejledning er blevet oversat ved hjælp af maskinoversættelse. Vi har gjort alt for at sikre, at oversættelsen er nøjagtig, men vær opmærksom på, at automatiserede oversættelser ikke er perfekte og ikke er beregnet til at erstatte menneskelige oversættere. Den officielle version af brugervejledningen er på engelsk. Eventuelle forskelle mellem den oversatte version og den oprindelige engelske er ikke juridisk bindende. Hvis du har spørgsmål om nøjagtigheden af oversættelsen, bedes du henvise til den engelske version, som er den officielle reference. Flere sprogversioner er tilgængelige efter anmodning via [e-mail]

Tekniske data

værdi beskrivelse	værdi værdi
Produktnavn	Trykprøvningspumpe
Model	MSW-PUM-001A	MSW-PUM-021A
Dimensioner [Bredde x dybde x højde; mm]	170 x 665 x 260 200	x 400 x 244
Vægt [kg]	7,6	3,85
Tryk [Bar/MPa]	0-50 / 0-5	0-60 / 0-6
Vandbeholderkapacitet [L]	12	7

1. Generel beskrivelse

Brugervejledningen er designet til at hjælpe med sikker og problemfri brug af enheden. Produktet er designet og fremstillet i overensstemmelse med strenge tekniske retningslinjer ved hjælp af de mest avancerede teknologier og komponenter. Derudover er det produceret i overensstemmelse med de strengeste kvalitetsstandarder.

BRUG IKKE ENHEDEN, MEDMINDRE DU HAR LÆST OG FORSTÅET DENNE BRUGERVEJLEDNING GRUNDIGT.

For at øge enhedens levetid og sikre problemfri drift skal du bruge den i overensstemmelse med denne brugervejledning og regelmæssigt udføre vedligeholdelsesopgaver. De tekniske data og specifikationer i denne brugervejledning

er opdaterede. Producenten forbeholder sig ret til at foretage ændringer i forbindelse med kvalitetsforbedringer. Enheden er designet til at reducere risikoen for støjemission til et minimum under hensyntagen til teknologiske fremskridt og muligheder for støjreduktion.

Legende

CE	Produktet opfylder de relevante sikkerhedsstandarder.
	Læs instruktionerne før brug.
	Produktet skal genbruges.
	ADVARSEL! eller FORSIGTIG ! eller HUSK! Gælder for den givne situation.(generelt advarselsskilt)
	Brug sikkerhedsbriller.
	OBS! Fare for knusning af hænder!

OBS! Tegningerne i denne manual er kun til illustration, og nogle detaljer kan afvige fra det faktiske produkt.

2. Sikkerhed ved brug

OBS! Læs alle sikkerhedsadvarsler og alle instruktioner. Hvis du ikke følger advarslerne og instruktionerne, kan det resultere i alvorlig personskade eller endda død.

Udtrykkene "enhed" eller "produkt" bruges i advarslerne og instruktionerne til at henvise til enheden:

Trykprøvning af pumpe.

2.1. Sikkerhed på arbejdspladsen

a) Sørg for, at arbejdspladsen er ren og godt oplyst. En rodet eller dårligt oplyst arbejdsplads kan føre til ulykker. Prøv at tænke fremad, observere, hvad der sker, og brug din sunde fornuft, når du arbejder med enheden.
b) Hvis du er i tvivl om, hvorvidt produktet fungerer korrekt, eller hvis du finder skader, skal du kontakte producentens servicecenter.
c) Kun producentens servicecenter må foretage reparationer af produktet. Forsøg ikke selv at udføre reparationer!
d) Tilslut og frakobl kun trykledningen, når luftventilen er lukket.
e) Ret ikke trykledningen mod dig selv eller mod andre mennesker eller dyr.
f) Opbevar emballageelementer og små monteringsdele på et sted, der ikke er tilgængeligt for børn.
g) Hold apparatet væk fra børn og kæledyr.
h) Hvis denne enhed bruges sammen med andet udstyr, skal de øvrige brugsanvisninger også følges.

OBS! Beskyt børn og andre tilskuere, når du bruger apparatet.

2.2. Personlig sikkerhed

a) Apparatet er ikke beregnet til at blive håndteret af personer (herunder børn) med begrænsede mentale og sensoriske funktioner eller personer, der mangler relevant erfaring og/eller viden, medmindre de er under opsyn af en person, der er ansvarlig for deres sikkerhed, eller de har modtaget instruktion i, hvordan apparatet skal betjenes.
b) Brug din sunde fornuft og vær opmærksom, når du arbejder med enheden. Midlertidigt tab af koncentration under brug af apparatet kan føre til alvorlige skader.
c) Brug de personlige værnemidler, der er nødvendige for at arbejde med enheden, som angivet i afsnit 1 (Forklaring). Brug af korrekte og godkendte personlige værnemidler reducerer risikoen for skader.

d) Lad være med at overvurdere dine evner. Når du bruger enheden, skal du holde balancen og være stabil hele tiden. Det sikrer bedre kontrol over enheden i uventede situationer.
e) Trykluft kan forårsage alvorlig personskade.
f) Brug øjen-, øre- og åndedrætsværn.
g) Enheden er ikke et stykke legetøj. Børn skal være under opsyn for at sikre, at de ikke leger med enheden.

2.3. Sikker brug af enheden

a) Sørg for, at trykledningen er frakoblet, før du foretager justeringer, udskifter tilbehør eller udfører arbejde på enheden. En sådan forebyggende foranstaltning reducerer risikoen for en ulykke.
b) Når den ikke er i brug, skal den opbevares på et sikkert sted, væk fra børn og personer, der ikke er fortrolige med enheden, og som ikke har læst brugervejledningen. Apparatet kan udgøre en fare i hænderne på uerfarne brugere.
c) Hold enheden i perfekt teknisk stand. Før hver brug skal du tjekke for generelle skader og især for revnede dele eller elementer og for andre forhold, der kan påvirke den sikre drift af enheden. Hvis du opdager en skade, skal du aflevere enheden til reparation før brug.
d) Reparation eller vedligeholdelse af enheden skal udføres af kvalificerede personer, og der må kun bruges originale reservedele. Det sikrer en sikker brug.
e) For at sikre enhedens funktionsdygtighed må de fabriksmonterede afskærmninger ikke fjernes, og skruerne må ikke løsnes.
f) Rengør enheden regelmæssigt for at forhindre, at der samler sig genstridigt snavs.
g) På steder, hvor der er stor risiko for mekaniske skader, skal du bruge en forstærket slange til tryklufttilslutninger.
h) Før hver brug skal du sikre dig, at dysen er korrekt monteret i apparatet, og at slangen er korrekt monteret og ubeskadiget.
i) Bær eller hæng ikke enheden i trykledningen.
j) Hvis du opdager en lækage fra enheden eller slangerne, skal du straks afbryde tryklufttilførslen og udbedre fejlen.
k) Overskrid ikke det anbefalede forsyningstryk, da det kan beskadige enheden.
I) Enheden er ikke et stykke legetøj. Rengøring og vedligeholdelse må ikke udføres af børn uden opsyn af en voksen person.
m) Det er forbudt at gribe ind i enhedens struktur for at ændre dens parametre eller konstruktion.
n) Hold enheden væk fra ild- og varmekilder.

o) Overskrid ikke det maksimalt tilladte driftstryk!

OBS! På trods af det sikre design af enheden og dens beskyttelsesfunktioner og på trods af brugen af ekstra elementer, der beskytter operatøren, er der stadig en lille risiko for ulykker eller skader, når enheden bruges. Vær opmærksom og brug din sunde fornuft, når du bruger enheden.

Dette produkt er designet til at påføre og opretholde et specifikt trykniveau i et system til testformål. Den slags pumper bruges typisk til at teste integriteten og styrken af forskelligt udstyr eller rørledninger ved at sætte systemet under tryk og tjekke for lækager, svagheder eller potentielle fejl.

Brugeren er ansvarlig for eventuelle skader som følge af utilsigtet brug af enheden.

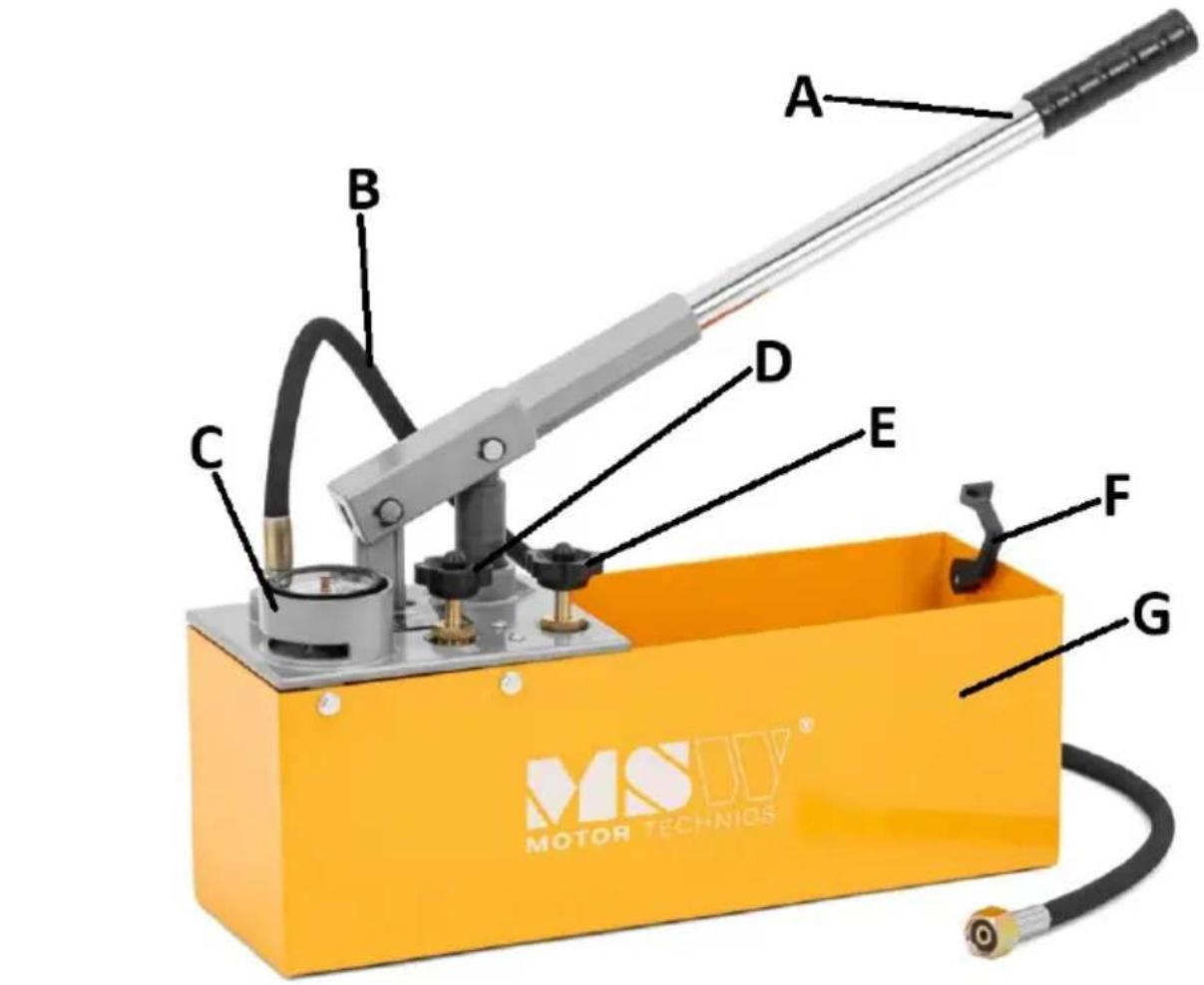

3.1. Beskrivelse af enheden

MSW-PUM-001A

A B C D E F G MOTOR TECHNICS®

MSW-PUM-021A

A C D E B G MDCU® MOTOR TECHNICS

A. Pumpehändtag
B. Trykslange med endestykke

C. Manometer

F. Lås til pumpehändtag

3.2. Klargøring til brug

Omgivelsestemperaturen må ikke overstige 45 °C, og den relative luftfugtighed må ikke overstige 85 %. Apparatets luftudgang må ikke blokeres. Hold enheden væk fra varme overflader. Apparatet skal altid bruges, når det er placeret på en jævn, stabil, ren og tør overflade, og det skal være uden for børns og personer med begrænsede mentale og sensoriske funktioners rækkevidde. Ventilen, der afbryder tryklufttilførslen, skal være umiddelbart tilgængelig fra det område, hvor enheden bruges. Sørg for, at trykket, der forsyner enheden, ikke overstiger det anbefalede område.

Produktet leveres næsten klar til brug, kun pumpehåndtaget skal sættes på pumpeenheden (ved at skrue det i) og trykslangen i (hvis den ikke er sat i).

3.3. Brug af enhed

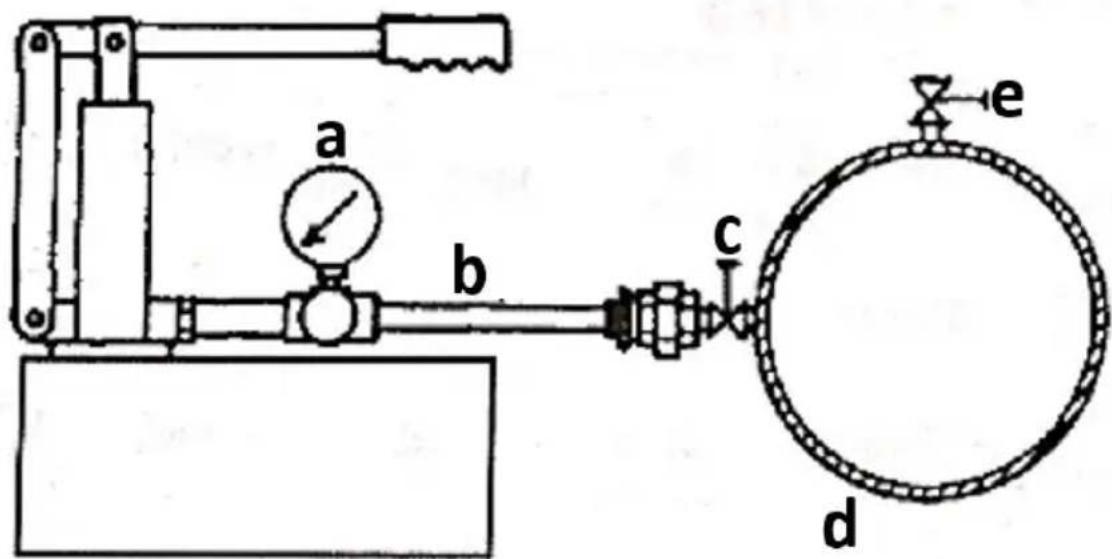

a b c d e

a) Trykmåler
b) Trykbestandig slange
c) Udløsningsventil 1 (på slangesamling)
d) Testrør - lukket system
e) Udløsningsventil 2 - udluftning (på slangesamling)

1. Tilslut pumpens trykslange til et system - sørg for, at forbindelsen er tæt.
2. Fyld pumpens beholder med vand eller anden væske (afhængigt af det system, du skal teste).
3. Luk udløserventilen helt 2.
4. Åbn udløserventilen helt 1.
5. Opbyg tryk i systemet ved at bevæge pumpehåndtaget op og ned i hele slag.
6. Udluft systemet for luft, og sæt derefter det nødvendige tryk i det testede system.
7. Luk udløserventilen 1 helt, og åbn ventilen 2.
8. [Kun MSW-PUM-001A] Marker med den røde nål nøjagtigt det opbyggede tryk i systemet, og lad det sidde på den måde.
9. [Kun MSW-PUM-021A] Læg mærke til målenålens position.
10. Hold øje med den (sorte) nåls position efter en passende periode - hvis den ikke har bevæget sig, er systemet tæt. Hvis den er faldet, skal du tjekke for lækager.
11. Efter testen åbnes begge udløserventiler helt for at fjerne trykket fra systemet.

a) Tag trykket af, og tøm beholderen før rengøring. Tag trykslangen ud af systemet, før du rengør det.
b) Brug kun ikke-ætsende rengøringsmidler til at rengøre overfladen.
c) Efter rengøring af enheden skal alle dele tørres helt, før den bruges igen.
d) Opbevar enheden på et tørt, køligt sted, fri for fugt og direkte sollys.
e) Apparatet må ikke sprøjtes med en vandstråle eller nedsænkes i vand.
f) Efterse enheden før hver brug - hvis der er tvivl eller skader, skal du ikke bruge den og kontakte kundeservice.
g) Brug en blød klud til rengøring.
h) Brug ikke skarpe og/eller metalgenstande til rengøring (f.eks. en stålbørste eller en metalspatel), da de kan beskadige apparatets overflademateriale.
