ΕΓΧΕΙΡΊΔΙΟ ΧΡΉΣΗΣ PUM-021A MSW

Αυτό το εγχειρίδιο χρήστη έχει μεταφραστεί με τη χρήση αυτόματης μετάφρασης. Έχουμε καταβάλει κάθε δυνατή προσπάθεια για να διασφαλίσουμε ότι η μετάφραση είναι ακριβής, αλλά σημειώστε ότι ου αυτοματοποιημένες μεταφράσεις δεν είναι τέλειες και δεν προορίζονται να αντικαταστήσουν τους ανθρώπινους μεταφραστές. Η επίσημη έκδοση του Εγχειριδίου χρήσης είναι στα Αγγλικά. Τυχόν διαφορές μεταξύ της μεταφρασμένης έκδοσης και της αρχικής αγγλικής έκδοσης δεν είναι νομικά δεσμευτικές. Εάν έχετε ερωτήσεις σχετικά με την ακρίβεια της μετάφρασης, ανατρέξτε στην αγγλική έκδοση, η οποία είναι η επίσημη αναφορά. Περισσότερες γλωσσικές εκδόσεις είναι διαθέσιμες κατόπιν αιτήματος μέσω [e-mail]

Τεχνικά στοιχεία

Παράμετροςπεριγραφή	Παράμετροςαξία
Όνομα προϊόντος	Αντλία δοκιμής πίεσης
Μοντέλο	MSW-PUM-001A	MSW-PUM-021A
Διαστάσεις [Πλάτος x Βάθος x ́Υψος; mm]	170 x 665 x 260 200	x 400 x 244
Βάρος [kg]	7,6	3,85
Πίεση [Bar/MPa]	0-50 / 0-5	0-60 / 0-6
Χωρητικότητα δεξαμενής νερού [L]	12 7

1. Γενική περιγραφή

Το εγχειρίδιο χρήστη έχει σχεδιαστεί για να βοηθά στην ασφαλή και απρόσκοπτη χρήση της συσκευής. Το προϊόν έχει σχεδιαστεί και κατασκευαστεί σύμφωνα με αυστηρές τεχνικές οδηγίες, χρησιμοποιώντας τεχνολογίες και εξαρτήματα τελευταίας τεχνολογίας. Επιπλέον, παράγεται σύμφωνα με τα πιο αυστηρά πρότυπα ποιότητας.

ΜΗ ΧΡΗΣΙΜΟΠΟΙΗΣΕΤΕ ΤΗ ΣΥΣΚΕΥΗ ΕΚΤΟΣ ΑΝ ΕΧΕΤΕ ΔΙΑΒΑΣΕΙ ΚΑΙ ΚΑΤΑΝΟΗΣΕ ΠΟΛΥ ΠΟΛΥ ΑΥΤΟ ΤΟΝ ΕΓΧΕΙΡΙΔΙΟ ΧΡΗΣΤΗ.

Για να αυξήσετε τη διάρκεια ζωής του προϊόντος της συσκευής και να διασφαλίσετε τη λειτουργία χωρίς προβλήματα, χρησιμοποιήστε την σύμφωνα με το παρόν

εγχειρίδιο χρήστη και εκτελείτε τακτικά εργασίες συντήρησης. Τα τεχνικά δεδομένα και οι προδιαγραφές σε αυτό το εγχειρίδιο χρήστη είναι ενημερωμένα. Ο κατασκευαστής διατηρεί το δικαίωμα να κάνει αλλαγές που σχετίζονται με τη βελτίωση της ποιότητας. Η συσκευή έχει σχεδιαστεί για να μειώνει τους κινδύνους εκπομπής θορύβου στο ελάχιστο, λαμβάνοντας υπόψη την τεχνολογική πρόοδο και τις ευκαιρίες μείωσης του θορύβου.

Θρύλος

CE	Το προϊόν πληροί τα σχετικά πρότυπα ασφαλείας.
	Διαβάστε τις οδηγίες πριν από τη χρήση.
	Το προϊόν πρέπει να ανακυκλώνεται.
	ΠΡΟΕΙΔΟΠΟΙΗΣΗ! ή ΠΡΟΣΟΧΗ! ή ΘΥΜΑΣΤΕ! Ισχύει για τη δεδομένη κατάσταση.(γενικό προειδοποιητικό σήμα)
	Φοράτε προστατευτικά γυαλιά.
	ΠΡΟΣΟΧΗ! Κίνδυνος σύνθλιψης χεριών!

ΠΑΡΑΚΑΛΩ ΣΗΜΕΙΩΣΤΕ! Τα σχέδια σε αυτό το εγχειρίδιο είναι μόνο για λόγους απεικόνισης και σε ορισμένες λεπτομέρειες μπορεί να διαφέρουν από το πραγματικό προϊόν.

2. Ασφάλεια χρήσης

ΠΡΟΣΟΧΗ! Διαβάστε όλες τις προειδοποιήσεις ασφαλείας και όλες τις οδηγίες.

Η μη τήρηση των προειδοποιήσεων και των οδηγιών μπορεί να οδηγήσει σε σοβαρό τραυματισμό ή ακόμα και θάνατο.

Οι όροι "συσκευή" ή "προϊόν" χρησιμοποιούνται στις προειδοποιήσεις και τις οδηγίες για αναφορά στα:

Αντλία δοκιμής πίεσης.

2.1. Ασφάλεια στο χώρο εργασίας

a) Βεβαιωθείτε ότι ο χώρος εργασίας είναι καθαρός και καλά φωτισμένος. Ένας ακατάστατος ή κακώς φωτισμένος χώρος εργασίας μπορεί να οδηγήσει σε ατυχήματα. Προσπαθήστε να σκεφτείτε μπροστά, παρατηρήστε τι συμβαίνει και χρησιμοποιήστε την κοινή λογική όταν εργάζεστε με τη συσκευή.

b) Εάν δεν είστε βέβαιοι για το εάν το προϊόν λειτουργεί σωστά ή εάν διαπιστώσετε ζημιά, επικοινωνήστε με το κέντρο σέρβις του κατασκευαστή.

c) Μόνο το κέντρο σέρβις του κατασκευαστή μπορεί να κάνει επισκευές στο προϊόν. Μην επιχειρήσετε να κάνετε επισκευές μόνοι σας!

d) Συνδέετε και αποσυνδέετε τη γραμμή πίεσης μόνο όταν η βαλβίδα αέρα είναι κλειστή.

e) Μην στρέφετε τη γραμμή πίεσης προς τον εαυτό σας ή προς άλλους ανθρώπους ή ζώα.

f) Φυλάξτε τα στοιχεία συσκευασίας και τα μικρά εξαρτήματα συναρμολόγησης σε μέρος που δεν είναι διαθέσιμο στα παιδιά.

g) Κρατήστε τη συσκευή μακριά από παιδιά και ζώα.

h) Εάν αυτή η συσκευή χρησιμοποιείται μαζί με άλλον εξοπλισμό, πρέπευ επίσης να ακολουθούνται οι υπόλοιπες οδηγίες χρήσης.

Θυμάμαι! Όταν χρησιμοποιείτε τη συσκευή, προστατεύστε τα παιδιά και άλλους παρευρισκόμενους.

2.2. Προσωπική ασφάλεια

a) Η συσκευή δεν έχει σχεδιαστεί για χειρισμό από άτομα (συμπεριλαμβανομένων παιδιών) με περιορισμένες νοητικές και αισθητηριακές λειτουργίες ή άτομα που δεν έχουν σχετική εμπειρία ή/και

γνώση, εκτός εάν επιβλέπονται από άτομο υπεύθυνο για την ασφάλειά τους ή έχουν λάβει οδηγίες για το πώς να χειρίζονται το συσκευή.

b) Όταν εργάζεστε με τη συσκευή, χρησιμοποιήστε την κοινή λογική και παραμείνετε σε εγρήγορση. Η προσωρινή απώλεια συγκέντρωσης κατά τη χρήση της συσκευής μπορεί να οδηγήσει σε σοβαρούς τραυματισμούς.
c) Χρησιμοποιήστε εξοπλισμό ατομικής προστασίας όπως απαιτείται για την εργασία με τη συσκευή, όπως καθορίζεται στην ενότητα 1 (Υπόμνημα). Η χρήση σωστού και εγκεκριμένου εξοπλισμού ατομικής προστασίας μειώνει τον κίνδυνο τραυματισμού.
d) Μην υπερεκτιμάτε τις ικανότητές σας. Όταν χρησιμοποιείτε τη συσκευή, διατηρήστε την ισορροπία σας και παραμείνετε σταθεροί ανά πάσα στιγμή. Αυτό θα εξασφαλίσει καλύτερο έλεγχο της συσκευής σε απροσδόκητες καταστάσεις.
e) Ο πεπιεσμένος αέρας μπορεί να προκαλέσει σοβαρό τραυματισμό.
f) Χρησιμοποιήστε προστασία για τα μάτια, τα αυτιά και την αναπνοή.
g) Η συσκευή δεν είναι παιχνίδι. Τα παιδιά πρέπει να επιβλέπονται για να διασφαλιστεί ότι δεν παίζουν με τη συσκευή.

2.3. Ασφαλής χρήση συσκευής

a) Βεβαιωθείτε ότι η γραμμή πίεσης είναι αποσυνδεδεμένη πριν επιχειρήσετε οποιεσδήποτε ρυθμίσεις, αντικαταστάσεις εξαρτημάτων ή κάνετε οποιαδήποτε εργασία στη συσκευή. Ένα τέτοιο προληπτικό μέτρο μειώνει τον κίνδυνο ατυχήματος.
b) Όταν δεν χρησιμοποιείται, αποθηκεύστε σε ασφαλές μέρος, μακριά από παιδιά και άτομα που δεν είναι εξοικειωμένα με τη συσκευή και δεν έχουν διαβάσει το εγχειρίδιο χρήσης. Η συσκευή μπορεί να αποτελέσει κίνδυνο στα χέρια άπειρων χρηστών.
c) Διατηρήστε τη συσκευή σε άριστη τεχνική κατάσταση. Πριν από κάθε χρήση ελέγχετε για γενική ζημιά και ιδιαίτερα για ρωγμές εξαρτημάτων ή στοιχείων και για τυχόν άλλες συνθήκες που μπορεί να επηρεάσουν την ασφαλή λειτουργία της συσκευής. Εάν εντοπιστεί ζημιά, παραδώστε τη συσκευή για επισκευή πριν τη χρήση.
d) Η επισκευή ή η συντήρηση της συσκευής θα πρέπει να πραγματοποιείται από εξειδικευμένα άτομα, χρησιμοποιώντας μόνο γνήσια ανταλλακτικά. Αυτό θα εξασφαλίσει την ασφαλή χρήση.
e) Για να διασφαλίσετε τη λειτουργική ακεραιότητα της συσκευής, μην αφαιρείτε προστατευτικά που έχουν τοποθετηθεί στο εργοστάσιο και μην χαλαρώνετε καμία βίδα.
f) Καθαρίζετε τακτικά τη συσκευή για να αποτρέψετε τη συσσώρευση επίμονης βρωμιάς.

g) Σε σημεία όπου υπάρχει υψηλός κίνδυνος μηχανικής βλάβης, χρησιμοποιήστε έναν ενισχυμένο σωλήνα για συνδέσεις πεπιεσμένου αέρα.
h) Πριν από κάθε χρήση, βεβαιωθείτε ότι το ακροφύσιο έχει τοποθετηθεί σωστά στη συσκευή και ότι ο εύκαμπτος σωλήνας είναι σωστά συνδεδεμένος και δεν έχει υποστεί ζημιά.
i) Μην μεταφέρετε ή κρεμάτε τη συσκευή από τη γραμμή πίεσης.
j) Εάν παρατηρήσετε διαρροή από τη συσκευή ή τους εύκαμπτους σωλήνες, αποσυνδέστε αμέσως την παροχή πεπιεσμένου αέρα και επιλύστε τα ελαττώματα.
k) Μην υπερβαίνετε τη συνιστώμενη πίεση τροφοδοσίας καθώς αυτό μπορεί να προκαλέσει βλάβη στη συσκευή.
1) Η συσκευή δεν είναι παιχνίδι. Ο καθαρισμός και η συντήρηση δεν επιτρέπεται να εκτελούνται από παιδιά χωρίς επίβλεψη ενήλικα.
m) Απαγορεύεται η παρέμβαση στη δομή της συσκευής για αλλαγή των παραμέτρων ή της κατασκευής της.
n) Κρατήστε τη συσκευή μακριά από πηγές φωτιάς και θερμότητας.
o) Μην υπερβαίνετε τη μέγιστη επιτρεπόμενη πίεση λειτουργίας!

ΠΡΟΣΟΧΗ! Παρά τον ασφαλή σχεδιασμό της συσκευής και τα προστατευτικά χαρακτηριστικά της και παρά τη χρήση πρόσθετων στοιχείων που προστατεύουν τον χειριστή, εξακολουθεί να υπάρχει ένας μικρός κίνδυνος ατυχήματος ή τραυματισμού κατά τη χρήση της συσκευής. Μείνετε σε εγρήγορση και χρησιμοποιήστε την κοινή λογική όταν χρησιμοποιείτε τη συσκευή.

3. Χρησιμοποιήστε οδηγίες

Αυτό το προϊόν έχει σχεδιαστεί για να εφαρμόζει και να διατηρεί ένα συγκεκριμένο επίπεδο πίεσης σε ένα σύστημα για σκοπούς δοκιμής. Αυτού του είδους οι αντλίες χρησιμοποιούνται συνήθως για τη δοκιμή της ακεραιότητας και της αντοχής διαφόρων εξοπλισμών ή αγωγών, πιέζοντας το σύστημα και ελέγχοντας για διαρροές, αδυναμίες ή πιθανές αστοχίες.

Ο χρήστης ευθύνεται για οποιαδήποτε ζημία προκύψει από ακούσια χρήση της συσκευής.

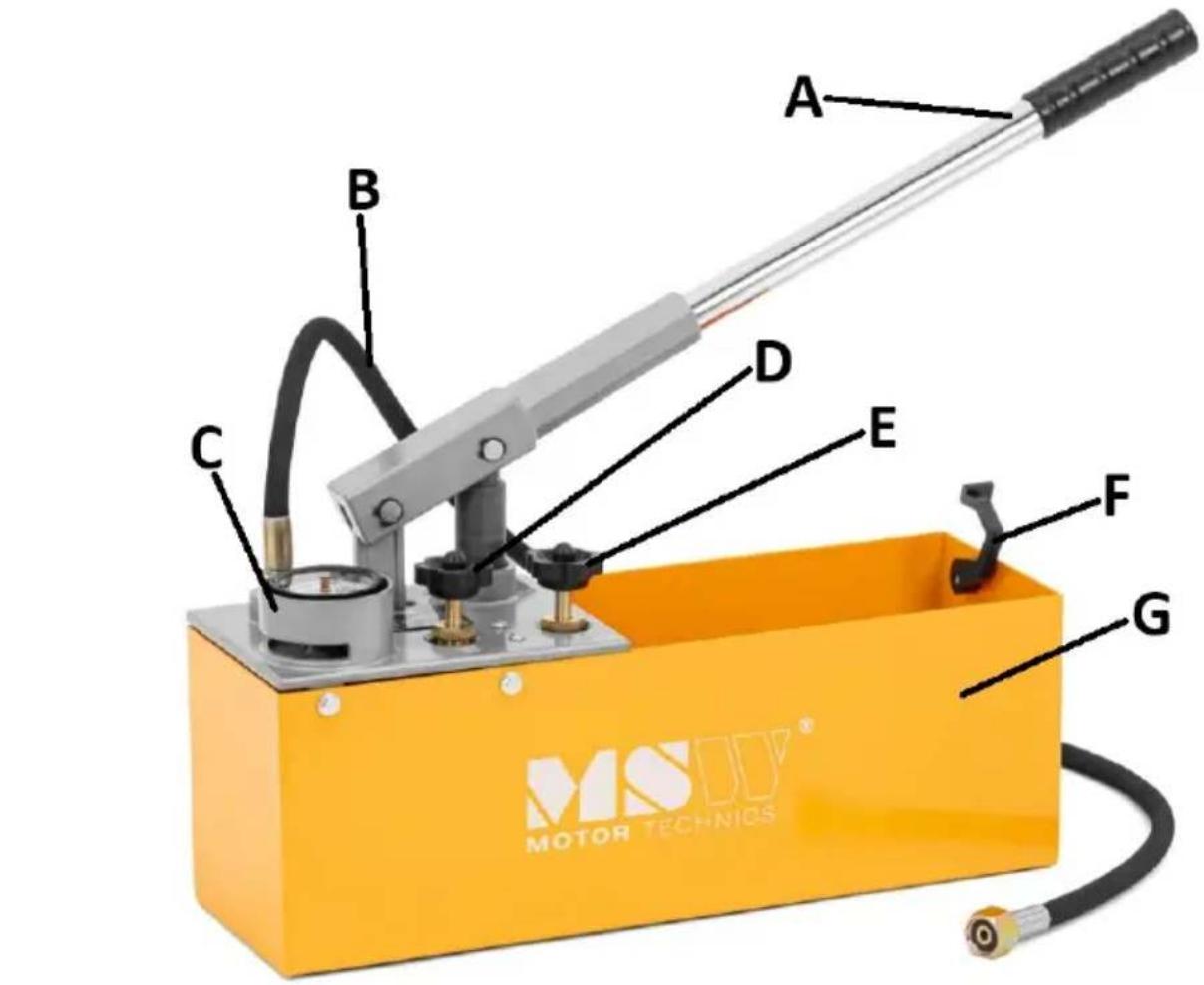

3.1. Περιγραφή συσκευής

A B C D E F G MOTOR TECHNICS®

MSW-PUM-021A

A C D E B G MDCU® MOTOR TECHNICS

A. Μοχλός αντλίας

B. Εύκαμπτος σωλήνας πίεσης με ακροδέκτη

Ε. Βαλβίδα εκτόνωσης 2

C. Μανόμετρο

F. Κλείδωμα μοχλού αντλίας

D. Βαλβίδα εκτόνωσης 1

G. Δεξαμενή

3.2. Προετοιμασία για χρήση

ΤΟΠΟΘΕΣΙΑ ΣΥΣΚΕΥΗΣ

Η θερμοκρασία περιβάλλοντος δεν πρέπει να υπερβαίνει τους 45°C και η σχετική υγρασία δεν πρέπει να υπερβαίνει το 85%. Μην εμποδίζετε την έξοδο αέρα της συσκευής. Κρατήστε τη συσκευή μακριά από καυτές επιφάνειες. Η συσκευή πρέπει πάντα να χρησιμοποιείται όταν είναι τοποθετημένη σε επίπεδη, σταθερή, καθαρή και στεγνή επιφάνεια και να είναι μακριά από παιδιά και άτομα με περιορισμένες νοητικές και αισθητηριακές λειτουργίες. Η βαλβίδα που απενεργοποιεί την παροχή πεπιεσμένου αέρα θα πρέπει να είναι άμεσα προσβάσιμη από την περιοχή όπου χρησιμοποιείται η συσκευή. Βεβαιωθείτε ότι η πίεση τροφοδοσίας της συσκευής δεν υπερβαίνει το συνιστώμενο εύρος.

ΣΥΝΑΡΜΟΛΟΓΗΣΗ ΤΗΣ ΣΥΣΚΕΥΗΣ

Το προϊόν παραδίδεται σχεδόν έτοιμο προς χρήση, μόνο ο μοχλός της αντλίας πρέπει να στερεωθεί στο συγκρότημα της αντλίας (βιδώνοντάς το) και ο εύκαμπτος σωλήνας πίεσης (αν δεν είναι συνδεδεμένος).

3.3. Χρήση συσκευής

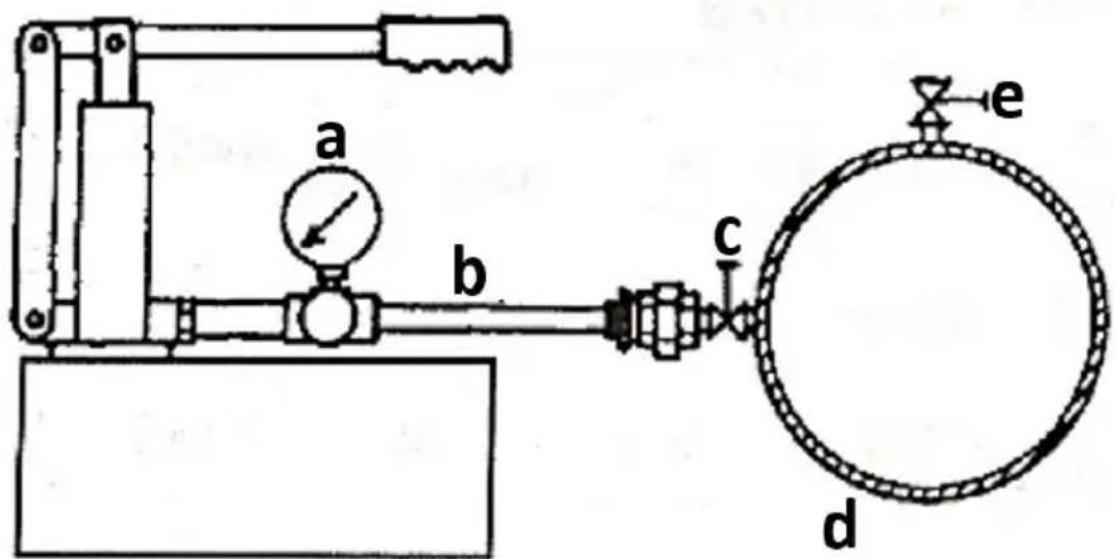

a b c d e

a) Μανόμετρο
b) Εύκαμπτος σωλήνας ανθεκτικός στην πίεση

c) Βαλβίδα απελευθέρωσης 1 (στο συγκρότημα σωλήνα)
d) Δοκιμαστικός σωλήνας – κλειστό σύστημα
e) Βαλβίδα απελευθέρωσης 2 – εξαερισμός (στο συγκρότημα σωλήνα)

1. Συνδέστε τον εύκαμπτο σωλήνα πίεσης της αντλίας σε ένα σύστημα – βεβαιωθείτε ότι η σύνδεση είναι σφιχτή.
2. Γεμίστε το ρεζερβουάρ της αντλίας με νερό ή άλλο υγρό (ανάλογα με το σύστημα που πρόκειται να δοκιμάσετε).
3. Κλείστε πλήρως τη βαλβίδα απελευθέρωσης 2.
4. Ανοίξτε πλήρως τη βαλβίδα απελευθέρωσης 1.
5. Αυξήστε την πίεση στο σύστημα μετακινώντας το μοχλό της αντλίας προς τα πάνω και προς τα κάτω με πλήρεις διαδρομές.
6. Εξαερώστε το σύστημα από τον αέρα και μετά ασκήστε την απαραίτητη πίεση στο δοκιμασμένο σύστημα.
7. Κλείστε πλήρως τη βαλβίδα απελευθέρωσης 1 και ανοίξτε τη βαλβίδα 2.
8. [MSW-PUM-001A μόνο] Σημειώστε με την κόκκινη βελόνα ακριβή την ενσωματωμένη πίεση στο σύστημα και αφήστε το να καθίσει έτσι.
9. [MSW-PUM-021A μόνο] Σημειώστε τη θέση της βελόνας του μετρητή.
10. Παρατηρήστε μετά από μια κατάλληλη περίοδο τη θέση της (μαύρης) βελόνας – αν δεν έχει μετακινηθεί, το σύστημα είναι σφιχτό. Εάν πέσει, ελέγξτε για διαρροές.
11. Μετά τη δοκιμή ανοίξτε πλήρως και τις δύο βαλβίδες απελευθέρωσης για να απελευθερώσετε την πίεση από το σύστημα.

3.4. Καθαρισμός και συντήρηση

a) Αφήστε την πίεση και αδειάστε το δοχείο πριν τον καθαρισμό. Αποσυνδέστε τον εύκαμπτο σωλήνα πίεσης από το σύστημα πριν τον καθαρίσετε.
b) Χρησιμοποιήστε μόνο μη διαβρωτικά καθαριστικά για να καθαρίσετε την επιφάνεια.
c) Μετά τον καθαρισμό της συσκευής, όλα τα εξαρτήματα θα πρέπει να στεγνώσουν εντελώς πριν τη χρησιμοποιήσετε ξανά.
d) Αποθηκεύστε τη μονάδα σε ξηρό, δροσερό μέρος, χωρίς υγρασία και άμεση έκθεση στο ηλιακό φως.
e) Μην ψεκάζετε τη συσκευή με πίδακα νερού και μην τη βυθίζετε σε νερό.
f) Επιθεωρήστε τη συσκευή πριν από κάθε χρήση – εάν υπάρχουν αμφιβολίες ή ζημιές, μην τη χρησιμοποιήσετε και επικοινωνήστε με την εξυπηρέτηση πελατών.
g) Χρησιμοποιήστε ένα μαλακό πανί για τον καθαρισμό.
