MODE D'EMPLOI PUM-021A MSW

Ce manuel d'utilisation a été traduit à l'aide d'une traduction automatique. Nous avons fait tout notre possible pour garantir l'exactitude de la traduction, mais veuillez noter que les traductions automatiques ne sont pas parfaites et ne sont pas destinées à remplacer les traducteurs humains. La version officielle du manuel d'utilisation est en anglais. Les éventuelles différences entre la version traduite et l'original anglais ne sont pas juridiquement contraignantes. Si vous avez des questions sur l'exactitude de la traduction, veuillez vous référer à la version anglaise, qui est la référence officielle. D'autres versions linguistiques sont disponibles sur demande via [e-mail]

Caractéristiques techniques

du paramètre description	du paramètre valeur
Nom de produit	Pompe d'essai sous pression
Modèle	MSW-PUM-001A	MSW-PUM-021A
Dimensions [Largeur x profondeur x hauteur ; mm]	170 x 665 x 260 200 x 400 x 244
Poids [kg]	7,6	3,85
Pression [Bar/MPa]	0-50 / 0-5	0-60 / 0-6
Capacité du réservoir d'eau [L]	12 7

1. Description générale

Le manuel d'utilisation est conçu pour vous aider à utiliser l'appareil en toute sécurité et sans problème. Le produit est conçu et fabriqué conformément à des directives techniques strictes, en utilisant des technologies et des composants de pointe. De plus, il est produit dans le respect des normes de qualité les plus strictes.

N'UTILISEZ PAS L'APPAREIL À MOINS D'AVOIR LU ET COMPRIS ATTENTIVEMENT CE MANUEL D'UTILISATION.

Pour augmenter la durée de vie de l'appareil et garantir un fonctionnement sans problème, utilisez-le conformément à ce manuel d'utilisation et effectuez régulièrement les tâches de maintenance. Les données techniques et spécifications

contenues dans ce manuel d'utilisation sont à jour. Le fabricant se réserve le droit d'apporter des modifications liées à l'amélioration de la qualité. L'appareil est conçu pour réduire au minimum les risques d'émission de bruit, en tenant compte des progrès technologiques et des possibilités de réduction du bruit.

Légende

CE	Le produit répond aux normes de sécurité en vigueur.
	Lire les instructions avant utilisation.
	Le produit doit être recyclé.
	ATTENTION ! ou ATTENTION ! ou SOUVIENS-TOI ! Applicable à la situation donnée.(panneau d'avertissement général)
	Portez des lunettes de sécurité.
	ATTENTION! Risque d'écrasement des mains !

N'OUBLIEZ PAS ! Les dessins de ce manuel sont fournis à titre d'illustration uniquement et peuvent différer du produit réel dans certains détails.

2. Sécurité d'utilisation

ATTENTION! Lire tous les avertissements de sécurité et toutes les instructions. Le non-respect des avertissements et des instructions peut entraîner des blessures graves, voire la mort.

Les termes « appareil » ou « produit » sont utilisés dans les avertissements et les instructions pour désigner :

Pompe d'essai de pression.

2.1. Sécurité au travail

a) Assurez-vous que le lieu de travail est propre et bien éclairé. Un lieu de travail en désordre ou mal éclairé peut entraîner des accidents. Essayez d'anticiper, d'observer ce qui se passe et de faire preuve de bon sens lorsque vous travaillez avec l'appareil.
b) Si vous n'êtes pas sûr que le produit fonctionne correctement ou si vous constatez des dommages, veuillez contacter le centre de service du fabricant.
c) Seul le centre de service du fabricant est autorisé à effectuer des réparations sur le produit. N'essayez pas d'effectuer les réparations vous-même !
d) Connectez et déconnectez la conduite de pression uniquement lorsque la vanne d'air est fermée.
e) Ne dirigez pas la conduite de pression vers vous-même, vers d'autres personnes ou vers des animaux.
f) Conserver les éléments d'emballage et les petites pièces d'assemblage dans un endroit hors de portée des enfants.
g) Stocker le produit hors de la portée des enfants et des animaux.
h) Si cet appareil est utilisé avec un autre équipement, les autres instructions d'utilisation doivent également être respectées.

Important ! Lors de l'utilisation de l'appareil, protégez les enfants et les autres personnes à proximité.

2.2. Sécurité personnelle

a) L'appareil n'est pas conçu pour être manipulé par des personnes (y compris des enfants) ayant des fonctions mentales et sensorielles limitées ou des personnes dénuées d'expérience et/ou de connaissances pertinentes, à moins qu'elles ne soient supervisées par une personne responsable de leur sécurité ou qu'elles aient reçu des instructions sur la façon d'utiliser l'appareil.
b) Lorsque vous travaillez avec l'appareil, faites preuve de bon sens et restez vigilant. Une perte temporaire de concentration lors de l'utilisation de l'appareil peut entraîner des blessures graves.

c) Utiliser l'équipement de protection individuelle requis pour travailler avec l'appareil, spécifié dans la section 1 (Légende). L'utilisation d'équipements de protection individuelle corrects et approuvés réduit le risque de blessure.
d) Ne surestimez pas vos capacités. Lorsque vous utilisez l'appareil, gardez votre équilibre et restez stable à tout moment. Cela garantira un meilleur contrôle de l'appareil dans des situations inattendues.
e) L'air comprimé peut provoquer des blessures graves.
f) Utiliser une protection pour les yeux, les oreilles et les voies respiratoires.
g) L'appareil n'est pas un jouet. Les enfants doivent être surveillés pour s'assurer qu'ils ne jouent pas avec l'appareil.

2.3. Utilisation sûre de l'appareil

a) Assurez-vous que la conduite de pression est déconnectée avant de tenter tout réglage, tout remplacement d'accessoire ou toute intervention sur l'appareil. Une telle mesure préventive réduit le risque d'accident.
b) Lorsqu'il n'est pas utilisé, rangez-le dans un endroit sûr, hors de portée des enfants et des personnes ne connaissant pas l'appareil et n'ayant pas lu le manuel d'utilisation. L'appareil peut présenter un danger entre les mains d'utilisateurs inexpérimentés.
c) Maintenez l'appareil en parfait état technique. Avant chaque utilisation, vérifiez l'absence de dommages généraux et en particulier l'absence de pièces ou d'éléments fissurés et toute autre condition pouvant avoir un impact sur le fonctionnement sûr de l'appareil. Si des dommages sont constatés, remettez l'appareil en réparation avant utilisation.
d) La réparation ou l'entretien de l'appareil doit être effectué par des personnes qualifiées, en utilisant uniquement des pièces de rechange d'origine. Cela garantira une utilisation sûre.
e) Pour garantir l'intégrité opérationnelle de l'appareil, ne retirez pas les protections montées en usine et ne desserrez aucune vis.
f) Nettoyez régulièrement l'appareil pour éviter l'accumulation de saletés tenaces.
g) Dans les endroits où le risque de dommages mécaniques est élevé, utilisez un tuyau renforcé pour les raccordements d'air comprimé.
h) Avant chaque utilisation, assurez-vous que la buse est correctement installée dans l'appareil et que le tuyau est correctement fixé et non endommagé.
i) Ne pas transporter ni suspendre l'appareil par la conduite de pression.
j) Si vous constatez une fuite au niveau de l'appareil ou des tuyaux, débranchez immédiatement l'alimentation en air comprimé et réparez les défauts.

k) Ne pas dépasser la pression d'alimentation recommandée car cela pourrait endommager l'appareil.
I) L'appareil n'est pas un jouet. Le nettoyage et l'entretien ne peuvent pas être effectués par des enfants sans la surveillance d'un adulte.
m) Il est interdit d'intervenir sur la structure de l'appareil afin d'en modifier les paramètres ou la construction.
n) Gardez l'appareil loin des sources de feu et de chaleur.
o) Ne pas dépasser la pression de service maximale autorisée !

ATTENTION! Malgré la conception sûre de l'appareil et ses dispositifs de protection, et malgré l'utilisation d'éléments supplémentaires protégeant l'opérateur, il existe toujours un léger risque d'accident ou de blessure lors de l'utilisation de l'appareil. Restez vigilant et faites preuve de bon sens lorsque vous utilisez l'appareil.

3. Directives d'utilisation

Ce produit est conçu pour appliquer et maintenir un niveau de pression spécifique dans un système à des fins de test. Ces types de pompes sont généralement utilisés pour tester l'intégrité et la résistance de divers équipements ou canalisations en pressurisant le système et en vérifiant les fuites, les faiblesses ou les défaillances potentielles.

L'utilisateur est responsable de tout dommage résultant d'une utilisation non conforme de l'appareil.

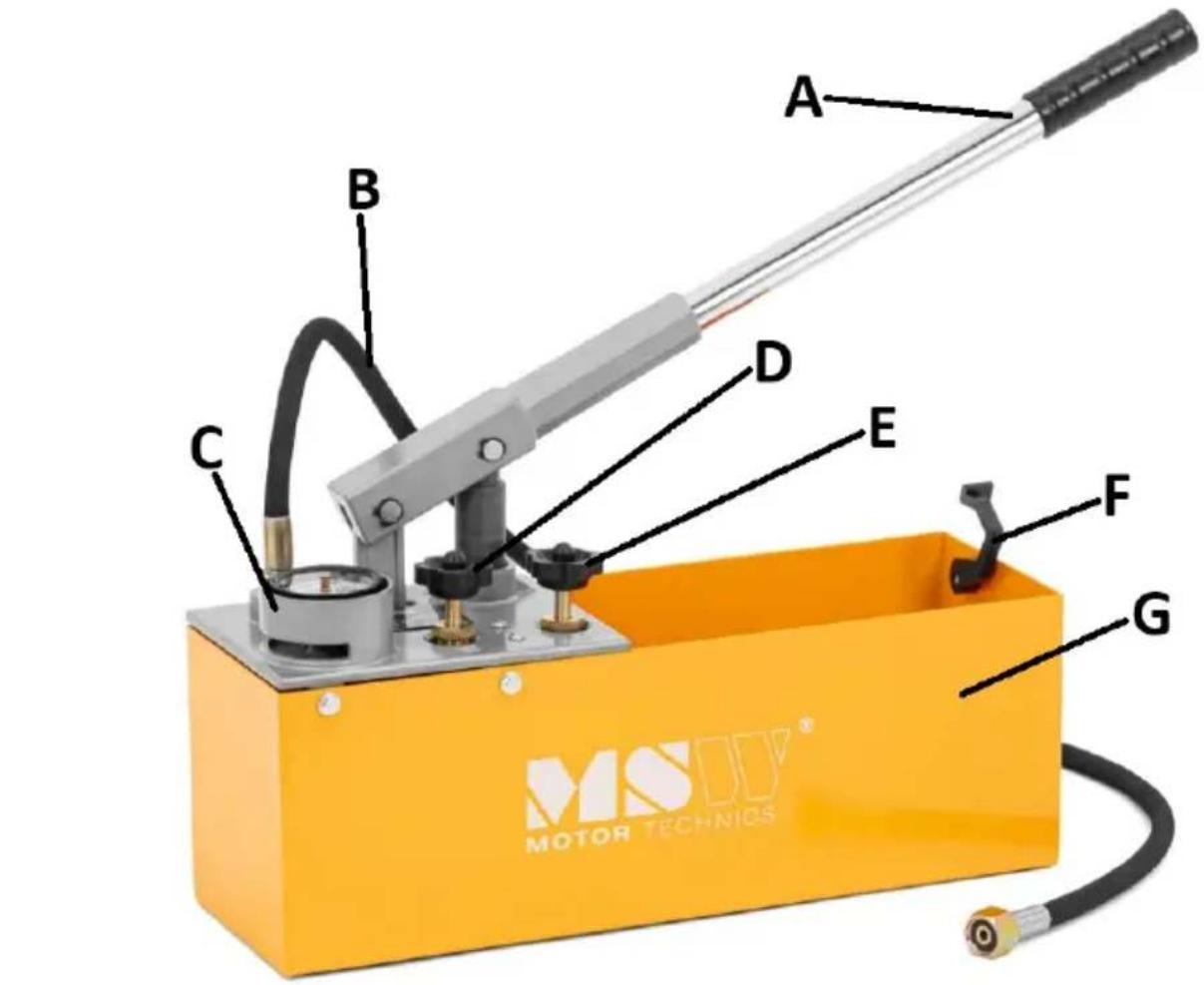

3.1. Description de l'appareil

MSW-PUM-001A

A B C D E F G M500® MOTOR TECHNICS

MSW-PUM-021A

A C D E B G MDCU® MOTOR TECHNICS

A. Levier de pompe

B. Tuyau de pression avec raccord d'extrémité

E. Soupape de décharge 2

C. Manomètre

F. Verrouillage du levier de la pompe

D. Soupape de décharge 1

G. Réservoir

3.2. Préparation à l'utilisation

EMPLACEMENT DE L'APPAREIL

La température ambiante ne doit pas dépasser 45°C et l'humidité relative ne doit pas dépasser 85%. Ne pas obstruer la sortie d'air de l'appareil. Gardez l'appareil éloigné de toute surface chaude. L'appareil doit toujours être utilisé lorsqu'il est placé sur une surface plane, stable, propre et sèche, et être hors de portée des enfants et des personnes ayant des fonctions mentales et sensorielles limitées. La vanne qui désactive l'alimentation en air comprimé doit être immédiatement accessible depuis la zone où l'appareil est utilisé. Assurez-vous que la pression d'alimentation de l'appareil ne dépasse pas la plage recommandée.

ASSEMBLAGE DE L'APPAREIL

Le produit est livré presque prêt à l'emploi, seul le levier de la pompe doit être fixé à l'ensemble de la pompe (en le vissant) et le tuyau de pression (s'il n'est pas fixé).

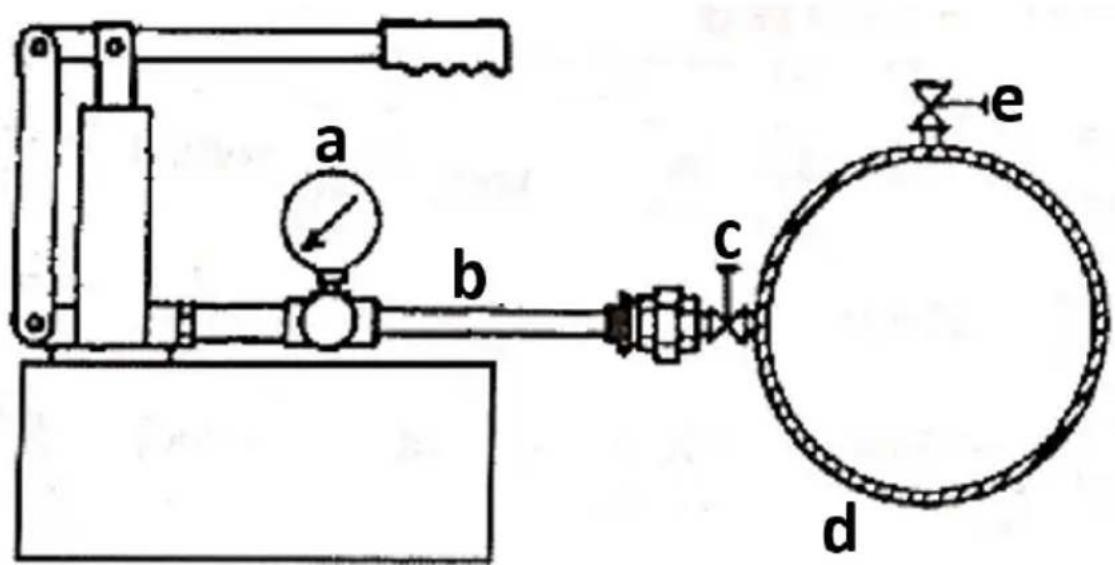

3.3. Utilisation de l'appareil

a b c d e

a) Manomètre
b) Tuyau résistant à la pression
c) Soupape de décharge 1 (sur flexible)

d) Tube d'essai – système fermé
e) Soupape de décharge 2 – purge d'air (sur flexible)

1. Connectez le tuyau de pression de la pompe à un système – assurez-vous que la connexion est étanche.
2. Remplissez le réservoir de la pompe avec de l'eau ou un autre liquide (selon le système que vous allez tester).
3. Fermer complètement la soupape de décharge 2.
4. Ouvrir complètement la soupape de décharge 1.
5. Augmentez la pression dans le système en déplaçant le levier de la pompe de haut en bas sur toute sa course.
6. Purgez l'air du système et appliquez ensuite la pression nécessaire dans le système testé.
7. Fermer complètement la vanne de décharge 1 et ouvrir la vanne 2.
8. [MSW-PUM-001A uniquement] Marquez avec l'aiguille rouge la pression exacte créée dans le système et laissez-la ainsi.
9. [MSW-PUM-021A uniquement] Notez la position de l'aiguille de la jauge.
10. Observez après un certain temps la position de l'aiguille (noire) – si elle n'a pas bougé, le système est étanche. S'il est tombé, vérifiez s'il y a des fuites.
11. Après le test, ouvrez complètement les deux soupapes de décharge pour libérer la pression du système.

3.4. Nettoyage et entretien

a) Relâchez la pression et videz le réservoir avant le nettoyage. Débranchez le tuyau de pression du système avant de le nettoyer.
b) Utilisez uniquement des nettoyants non corrosifs pour nettoyer la surface.
c) Après avoir nettoyé l'appareil, toutes les pièces doivent être complètement séchées avant de l'utiliser à nouveau.
d) Conservez l'appareil dans un endroit sec et frais, à l'abri de l'humidité et de l'exposition directe au soleil.
e) Ne pas pulvériser l'appareil avec un jet d'eau ni l'immerger dans l'eau.
f) Inspectez l'appareil avant chaque utilisation. En cas de doute ou de dommage, ne l'utilisez pas et contactez le service client.
g) Nettoyez uniquement avec un chiffon doux.
h) N'utilisez pas d'objets tranchants et/ou métalliques pour le nettoyage (par exemple une brosse métallique ou une spatule métallique) car ils pourraient endommager le matériau de surface de l'appareil.
