KÄYTTÖOHJE PUM-021A MSW

Tämä käyttöopas on käännetty konekäännöksellä. Olemme tehneet kaikkemme varmistaaksemme käännöksen tarkkuuden, mutta huomaa, että automaattiset käännökset eivät ole täydellisiä eivätkä ne ole tarkoitettu korvaamaan ihmiskääntäjiä. Käyttöoppaan virallinen versio on englanninkielinen. Erot käännetyn version ja alkuperäisen englanninkielisen version välillä eivät ole oikeudellisesti sitovia. Jos sinulla on kysyttävää käännöksen tarkkuudesta, katso englanninkielinen versio, joka on virallinen viite. Lisää kieliversioita on saatavilla pyynnöstä osoitteessa

[e-mail]

Tekniset tiedot

Parametri kuvaus	Parametri arvo
Tuotteen nimi	Paineenkoepumppu
Malli	MSW-PUM-001A	MSW-PUM-021A
Mitat [leveys x syvyys x korkeus; mm]	170 x 665 x 260	200 x 400 x 244
Paino [kg]	7,6	3,85
Paine [bar/MPa]	0-50 / 0-5	0-60 / 0-6
Vesisäiliön tilavuus [L]	12	7

1. Yleiskuvaus

Käyttöohje on suunniteltu auttamaan laitteen turvallisessa ja tarkoituksenmukaisessa käytössä. Tuote on suunniteltu ja valmistettu tiukkojen teknisten ohjeiden mukaisesti käyttäen uusinta teknologiaa ja komponentteja. Lisäksi se vastaa tiukimpia laatuvaatimuksia.

ÄLÄ KÄYTÄ LAITETTA, ELLET OLE LUKENUT JA SISÄISTÄNYT NÄITÄ KÄYTTÖOHJEITA PERUSTEELLISESTI.

Laitteen käyttöiän pidentämiseksi ja virheettömän toiminnan varmistamiseksi käytä laitetta tämän käyttöohjeen mukaisesti ja suorita tarvittavat huoltotoimenpiteet säännöllisesti. Näiden käyttöohjeiden sisältämät tekniset tiedot ja spesifikaatiot ovat ajan tasalla. Valmistaja pidättää oikeuden tehdä niihin laadun parantamiseen liittyviä

muutoksia. Laite on suunniteltu siten, että melupäästöriskit ovat mahdollisimman pienet ottaen huomioon tekniikan kehitys ja melun vähentämismahdollisuudet.

Merkkien selitys

CE	Tuote täyttää asiaankuuluvat turvallisuusstandardit.
	Lue ohjeet ennen käyttöä.
	Tuote on kierrätettävä.
	VAROITUS!, HUOMAUTUS! tai MUISTUTUS! Kyseiseen tilanteeseen sopiva.(yleinen varoitusmerkki)
	Käytä suojalaseja.
	HUOMIO! Käsien puristumisvaara!

HUOM! Tämän käyttöohjeen piirustukset ovat vain havainnollistavia, ja ne voivat joiltakin osin poiketa todellisesta tuotteesta.

2. Käyttöturvallisuus

HUOMIO! Lue kaikki turvallisuutta koskevat varoitukset ja kaikki ohjeet.

Varoitusten noudattamatta jättäminen voi johtaa vakaviin vammoihin tai kuolemaan.

Termejä "laite" tai "tuote" käytetään varoituksissa ja ohjeissa viittaamaan seuraaviin:

Paineen testauspumppu.

2.1. Turvallisuus työpaikalla

a) Varmista, että työskentelyalue on siisti ja hyvin valaistu. Sotkuinen tai huonosti valaistu työskentelyalue voi johtaa onnettomuuksiin. Pysy aina valppaana, tarkkaile laitteen toimintaa ja käytä tervettä järkeä työskennellessäsi laitteen kanssa.
b) Jos olet epävarma siitä, toimiiko tuote tarkoituksenmukaisesti, tai jos havaitset siinä vaurioita, ota yhteyttä valmistajan huoltoon.
c) Ainoastaan valmistajan huoltokeskus saa tehdä tuotteeseen korjauksia. Älä yritä tehdä korjauksia itse!
d) Kytke ja irrota painelinja vain, kun ilmaventtiili on suljettu.
e) Älä suuntaa painejohtoa itseäsi tai muita ihmisiä ja eläimiä kohti.
f) Säilytä pakkauselementit ja pienet kokoonpano-osat lasten ulottumattomissa.
g) Pidä laite poissa lasten ja eläinten ulottuvilta.
h) Jos tätä laitetta käytetään yhdessä muiden laitteiden kanssa, on myös niiden käyttöohjeita noudatettava.

Muista! Kun käytät laitetta, suojaa lapsia ja muita sivullisia.

2.2. Henkilökohtainen turvallisuus

a) Laitetta ei ole tarkoitettu sellaisten henkilöiden (mukaan lukien lapset) käsiteltäväksi, joilla on rajoittunut toimintakyky tai joilla ei ole asianmukaista kokemusta ja/tai tietoa laitteen käytöstä, ellei heitä valvo heidän turvallisuudestaan vastaava henkilö tai ellei heitä ole opastettu laitteen käytössä.
b) Kun työskentelet laitteen kanssa, käytä tervettä järkeä ja pysy aina valppaana. Tilapäinen keskittymisen menetys laitteen käytön aikana voi johtaa vakaviin vammoihin.
c) Käytä laitteen kanssa työskentelyn edellyttämiä henkilösuojaimia, jotka on määritelty kohdassa 1 (Selvi).
Asianmukaisten ja sertifioitujen henkilönsuojainten käyttö vähentää loukkaantumisriskiä.
d) Älä yliarvioi kykyjäsi. Kun käytät laitetta, varmista, että pystyt ylläpitämään tasapainosi, ja että työskentelet tukevassa asennossa. Tämä takaa laitteen paremman hallinnan odottamattomissa tilanteissa.
e) Paineilma voi aiheuttaa vakavia vammoja.
f) Käytä silmien, korvien ja hengitysteiden suojaimia.

g) Tämä laite ei ole leikkikalu. Lapsia on valvottava, jotteivat he leikkisi laitteen kanssa.

2.3. Laitteen turvallinen käyttö

a) Varmista, että painejohto on irrotettu, ennen kuin yrität muuttaa säätöjä, vaihtaa lisävarusteita tai tehdä mitään huoltotöitä laitteelle. Tällainen ennaltaehkäisevä toimenpide vähentää onnettomuusriskiä.
b) Kun laitetta ei käytetä, säilytä se turvallisessa paikassa, poissa lasten ja sellaisten henkilöiden ulottumattomissa, jotka eivät tunne laitetta ja jotka eivät ole lukeneet sen käyttöohjetta. Laite voi olla kokemattomien käyttäjien käsissä vaarallinen.
c) Pidä laite teknisesti täydellisessä kunnossa. Tarkista ennen jokaista käyttöä yleisten vaurioiden varalta ja erityisesti halkeilevien osien tai elementtien varalta ja muista olosuhteista, jotka voivat vaikuttaa laitteen turvalliseen toimintaan. Jos havaitset minkäänlaisia vaurioita, laite on luovutettava korjattavaksi ennen sen käyttöä.
d) Laitteen korjauksen tai huollon saa suorittaa vain pätevä henkilö ja ainoastaan alkuperäisiä varaosia käyttäen. Tämä varmistaa laitteen turvallisen käytön.
e) Älä poista tehtaalla asennettuja suojuksia äläkä löysää ruuveja, jotta laite toimisi turvallisesti.
f) Puhdista laite säännöllisesti, jotta siihen ei kerry sitkeää likaa.
g) Käytä paineilmaliitäntöihin vahvistettua letkua paikoissa, joissa mekaanisten vaurioiden riski on suuri.
h) Varmista ennen jokaista käyttökertaa, että suutin on asennettu laitteeseen oikein ja että letku on ehjä ja kunnolla kiinnitetty.
i) Älä kanna tai ripusta laitetta sen paineletkusta.
j) Jos havaitset vuotoa laitteessa tai sen letkuissa, katkaise paineilman syöttö välittömästi ja korjaa vika.
k) Älä ylitä suositeltua syöttöpainetta, sillä liian suuri paine voi vahingoittaa laitetta.
I) Tämä laite ei ole leikkikalu. Lapset eivät saa suorittaa laitteen puhdistus- ja huoltotöitä ilman aikuisen henkilön valvontaa.
m) Älä tee muutoksia laitteeseen sen parametrien tai rakenteen muuttamiseksi.
n) Pidä laite kaukana tulen- ja lämmönlähteistä.
o) Älä ylitä suurinta sallittua käyttöpainetta!

laitteen käyttöön sisältyy silti aina pieni onnettomuus- tai loukkaantumisriski. Pysy valppaana ja käytä tervettä järkeä laitetta käyttäessäsi.

3. Yleiset käyttöohjeet

Tämä tuote on suunniteltu soveltamaan ja ylläpitämään tiettyä painetasoa järjestelmässä testaustarkoituksiin. Tällaisia pumppuja käytetään tyypillisesti testaamaan erilaisten laitteiden tai putkistojen eheyttä ja lujuutta painestamalla järjestelmä ja tarkistamalla vuotojen, heikkouksien tai mahdollisten vikojen varalta.

Käyttäjä on vastuussa kaikista vahingoista, jotka aiheutuvat laitteen virheellisestä käytöstä.

3.1. Laitteen kuvaus

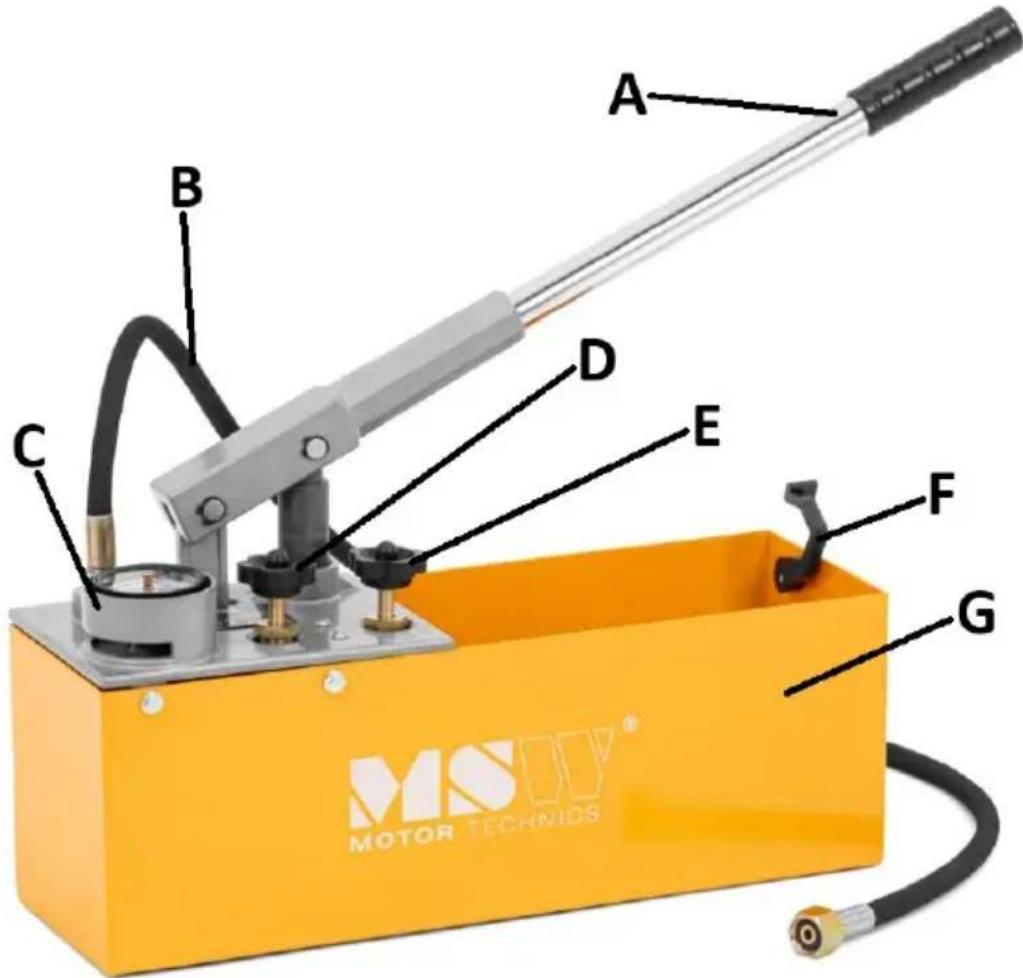

MSW-PUM-001A

A B C D E F G MOTOR TECHNIDS

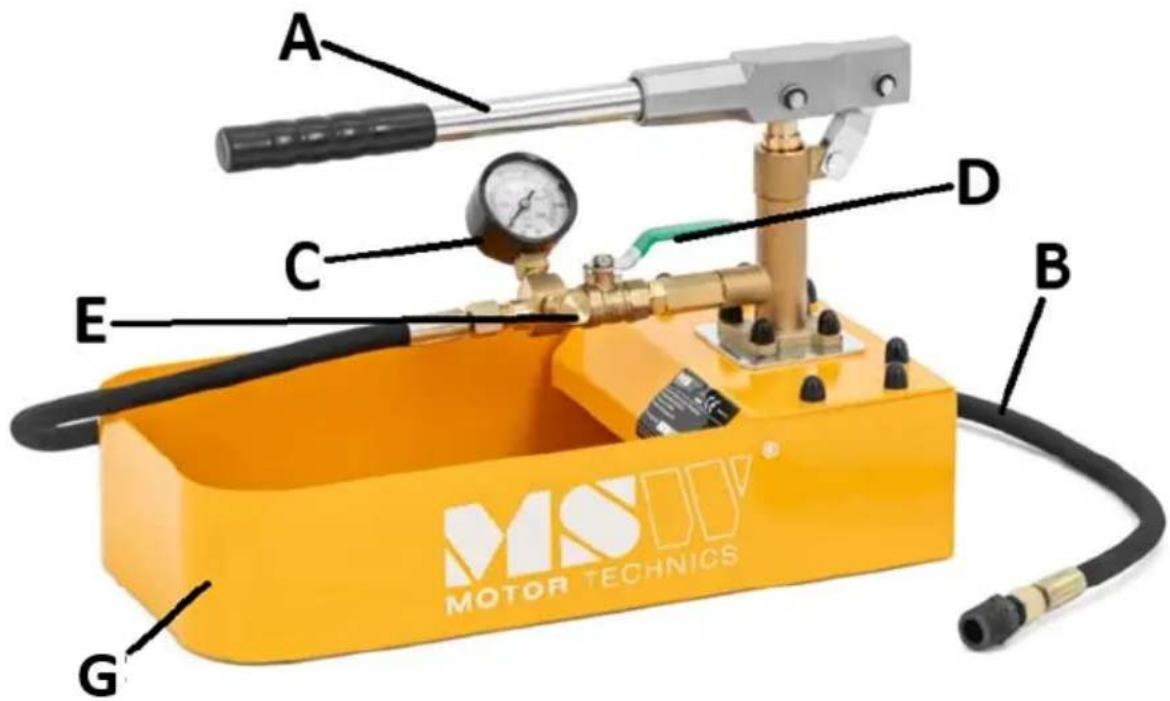

MSW-PUM-021A

A C D E B G MOTOR TECHNICS

A. Pumpun vipu

E. Tyhjennysventtiili 2

B. Paineletku päätyliittimellä

D. Tyhjennysventtiili 1

3.2. Valmistelu käyttöä varten

LAITTEEN SIJAINTI

Käyttöympäristön lämpötila saa olla enintään 45 °C ja suhteellinen kosteus enintään 85 %. Älä peitä laitteen ilmanpoistoaukkoa. Laite on pidettävä etäällä kuumista pinnoista. Laitetta tulee aina käyttää, kun se sijoitetaan tasaiselle, vakaalle, puhtaalle ja kuivalle pinnalle, ja se on poissa lasten ja henkilöiden, joilla on rajoittuneita henkisiä ja sensorisia toimintoja, ulottumattomissa. Paineilmansyötön katkaiseva venttiili on oltava välittömästi käytettävissä laitteen käyttökohteessa. Varmista, että laitteen syöttöpaine ei ylitä suositeltua aluetta.

LAITTEEN KOKOAMINEN

Tuote toimitetaan lähes käyttövalmiina, vain pumpun vipu on kiinnitettävä pumppukokoonpanoon (kiertämällä se sisään) ja paineletku sisään (jos ei ole kiinnitetty).

3.3. Laitteen käyttö

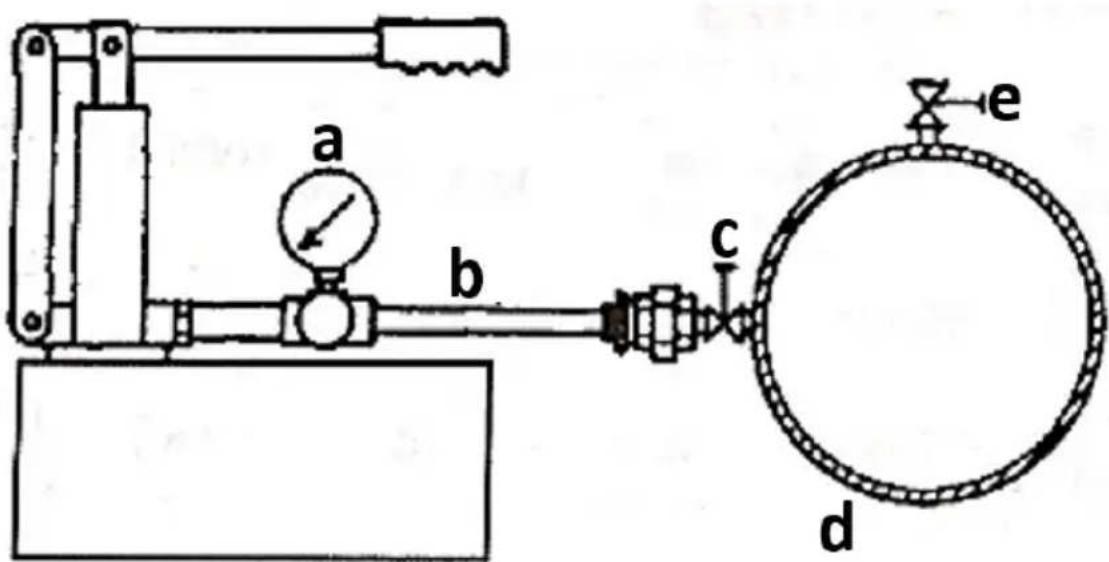

a b c d e

a) Painemittari
b) Painetta kestävä letku
c) Vapautusventtiili 1 (letkukokoonpanossa)
d) Testiputki – suljettu järjestelmä
e) Vapautusventtiili 2 – tuuletusaukko (letkukokoonpanossa)

1. Liitä pumpun paineletku järjestelmään – varmista, että liitos on tiukka.
2. Täytä pumpun säiliö vedellä tai muulla nesteellä (riippuen testattavasta järjestelmästä).
3. Sulje vapautusventtiili 2 kokonaan.
4. Avaa vapautusventtiili 1 kokonaan.
5. Lisää painetta järjestelmässä liikuttamalla pumpun vipua ylös ja alas täydellä iskulla.
6. Ilmaa järjestelmä ilmasta ja aseta sen jälkeen tarvittava paine testattavaan järjestelmään.
7. Sulje vapautusventtiili 1 kokonaan ja avaa venttiili 2.
8. [Vain MSW-PUM-001A] Merkitse punaisella neulalla tarkalleen järjestelmän sisäänrakennettu paine ja anna sen olla siinä.
9. [Vain MSW-PUM-021A] Huomaa mittarin neulan sijainti.
10. Tarkkaile sopivan ajan kuluttua (mustan) neulan asentoa – jos se ei ole liikkunut, järiestelmä on tiukka. Jos se putoaa, tarkista vuotojen varalta.
11. Testin jälkeen avaa molemmat vapautusventtiilit täysin vapauttaaksesi paineen järjestelmästä.

3.4. Puhdistaminen ja huolto

a) Vapauta paine ja tyhjennä säiliö ennen puhdistamista. Irrota paineletku järjestelmästä ennen sen puhdistamista.
b) Käytä laitteen pintojen puhdistamiseen vain syövyttämättömiä puhdistusaineita.
c) Laitteen puhdistuksen jälkeen kaikki osat on kuivattava kokonaan ennen seuraavaa käyttökertaa.
d) Laite on säilytettävä kuivassa ja viileässä paikassa suojassa kosteudelta ja suoralta auringonvalolta.
e) Älä suihkuta laitetta vesisuihkulla tai upota sitä veteen.
f) Tarkista laite ennen jokaista käyttökertaa – jos epäilet tai vaurioitat, älä käytä sitä vaan ota yhteyttä asiakaspalveluun.
g) Käytä puhdistamiseen pehmeää puhdistusliinaa.
h) Älä käytä puhdistukseen teräviä ja/tai metallisia esineitä (esim. teräsharjaa tai metallista lastaa), sillä ne voivat vahingoittaa laitteen pintamateriaalia.
