KÄYTTÖOHJE OP-AA04 MSW

Tämä käyttöopas on käännetty konekäännöksellä. Olemme tehneet kaikkemme varmistaaksemme käännöksen tarkkuuden, mutta huomaa, että automaattiset käännökset eivät ole täydellisiä eivätkä ne ole tarkoitettu korvaamaan ihmiskääntäjiä. Käyttöoppaan virallinen versio on englanninkielinen. Erot käännetyn version ja alkuperäisen englanninkielisen version välillä eivät ole oikeudellisesti sitovia. Jos sinulla on kysyttävää käännöksen tarkkuudesta, katso englanninkielinen versio, joka on virallinen viite. Lisää kieliversioita on saatavilla pyynnöstä osoitteesta [e-mail].

Tekniset tiedot

Parametrin kuvaus Parametrin arvo	Parametrin arvo
Tuotteen nimi Polttoainepumppu
Malli	MSW-OP-AA03	MSW-OP-AA04
Teho [V/V, W] 3/12, 9
Akku 4 x AA, 1,5 V DC tai 12 V DC
Polttoaineen toimitus [LPM] Max. 12
Mitat [leveys * pituus * korkeus; mm] 655*1500*75 660*1500*70
Paino [kg] 0,42

Käyttöohjeet

Kuinka avata akun kansi

Kuinka paristot asetetaan

• Aseta 4 AA-paristoa +- ja -merkkien mukaisesti alla olevan kuvan mukaisesti.
  • Vaihda kaikki 4 paristoa samanaikaisesti.
• Käytä samanmerkkisiä/-tyyppisiä paristoja.

Hätätapaus, kun kaikki (4) paristot eivät ole saatavilla

On suositeltavaa käyttää kaikkia 4 AA-paristoa, kun voit, mutta hätätilanteessa on mahdollista käyttää 2 AA-paristoa. - Pystyy pumppaamaan noin 50 x 6 gallonan polttoainesäiliötä 4 akulla ja kahdella akulla noin 25 x 3 gallonan polttoainesäiliötä.

Milloin paristot on vaihdettava

• Moottori ei toimi, vaikka ON-kytkintä painettaisiin tai siirtonopeus hidastuu normaalia toimintaa.
• Akut voivat alkaa tyhjentyä, jos niitä säilytetään pitkään. Tarkista paristojen viimeiset käyttöpäivät.

Kuinka käyttää 12 V:n akkuvirtalähdettä

1. Työnnä DC-virtakaapelin liittimen toinen pää tuotteen naarasliittimeen alla olevan kuvan mukaisesti.
2. Kiinnitä akku punaiseen ja akku + napaliitäntä mustaan ja akku - napaliitäntä (Huomaa: +/- napaa ei saa kytkeä käänteisesti, muuten tuote ei toimi).

VAROITUS : Ennen kuin neste on kokonaan haihtunut, irrota tuote pistorasiasta. ÄLÄ KÄYTÄ TUOTETTA KUIVAAN!

Kuinka käyttää 12 V AC-virtalähdettä

1. Työnnä AC–DC-sovittimen virtajohdon liittimen toinen pää tuotteen naarasliittimeen alla olevan kuvan mukaisesti.
2. Liitä sovittimen pistoke virtapistokkeeseen alla olevan kuvan mukaisesti.

FI

Kuinka käyttää auton tupakansytyttimen virtalähdettä

1. Työnnä auton tupakansytyttimen virtajohdon liittimen toinen pää tuotteen naarasliittimeen alla olevan kuvan mukaisesti.
2. Liitä auton tupakansytyttimen sovittimen pistoke auton tupakansytyttimen lähtöliittimeen alla olevan kuvan mukaisesti.

Auton tupakansytytin

VAROITUS!

• Älä käytä muuta kuin standardista poikkeavaa tasavirtajohtoa tai AC–DC-sovitinta, jota yritys ei ole toimittanut.
• Älä kytke liitinpistoketta ilman lupaa, muuten se vahingoittaa tuotetta ja aiheuttaa vaaraa.

Käyttö

1. Aseta imuputki ensin siirrettävään nesteeseen.
2. Aseta annosteluletku säiliöön (ei sisälly) nesteen pumppaamiseksi. Älä aseta vastaanottosäiliötä akkukoteloa korkeammalle.
3. Käännä ON/OFF-kytkin asentoon ON. Varmista, että paristolokero pysyy suljettuna käytön aikana.

HUOMIO!

FI

• Älä käytä tuotetta kuivaksi. Varmista, että imuputki on täysin upotettu nesteeseen ennen kuin käynnistät sen Kun siirto on valmis, käännä kytkin OFF-asentoon. Älä käännä tuotetta ylösalaisin käytön jälkeen.
• Puhdista tuote puuvillakankaalla ja pyyhi kuivaksi. Poista paristot ja säilytä ne puhtaassa, kuivassa paikassa lasten ulottumattomissa.

Huom

1. Kun LED-valot palavat, se osoittaa, että tuote toimii oikein.
2. Jos LED ei pala, tarkista, onko akussa tarpeeksi virtaa tai onko virtalähde oikea.

Kuinka käyttää

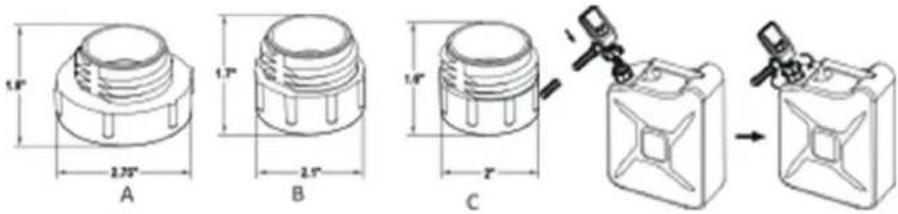

1. Etsi sovitin, joka sopii parhaiten ja varmista, että se on kiinnitetty tiukasti syöttösäiliöön.

1.5" 2.75" A 1.5" 2.5" C 1.5" 2" →

1. Työnnä imuletku sovittimen läpi ja kiristä tuotteen liitosmutteri tiukasti.

- Älä nosta tai paina tuotetta alas, kun se on kiinnitetty polttoainesäiliöön.

Ei nostoa tai työntöä

1. Kiinnitä poistoletku vastaanottosäiliöön pidikkeellä. Varmista, että poistosuutin on pystyasennossa.

- Jos säiliö ei sovi pidikkeeseen, varmista, että poistosuutin on pystyasennossa.

1. Käynnistä polttoaineen virtaus painamalla ON-painiketta.

o Pysähtyy automaattisesti, kun polttoaine saavuttaa pysäytysviivan.

1. Automaattisen pysähtymisen jälkeen nosta poistoletku säiliön yläpuolelle, jotta ylimääräinen polttoaine tai neste valuu takaisin syöttösäiliöön.

Tyhjennä ylimääräinen polttoaine

1. Aseta poistosuutin tyhjennyslokeroon ja lukitse se paikalleen pidikkeellä.

○ Aseta tyjhennyssuutin kunnolla poistosuutinosastoon tankkauksen jälkeen. Jos polttoainesäiliö kaatuu eikä poistoletku ole säilytysaukossaan, neste voi vuotaa ulos.

1. Ohjauslaatikko

2. ON-painike

3. OFF-painike

4. LED valo

5. Akkukotelon kansi

6. Nainen terminaali

7. Poistosuutinosasto

8. Nivelmutteri

9. Imuletku

10. Mutteri

11. Nesteen saanti

12. Moottori Sisällä

13. Poistoletku

14. Anturin sisääntulo

15. Leike

Kuinka säilyttää

- Kun tuotetta ei käytetä pitkään aikaan, ota tuote pois säiliöstä, varmista, ettei letkussa ole polttoainetta, ja pyyhi se liinalla ennen varastointia. Varmista, että poistat paristot ennen tuotteen varastointia.

- Älä säilytä tuotetta suljetussa ilmatiiviissä astiassa.

Huolto

Ongelmien ratkaisminen

Vikoja Mahdolliset syyt Ratkaisut
Tuote ei toimi edes ON-painikkeen painamisen jälkeen	V: Paristot voivat olla väärin asetettuina	V: Varmista, että paristot on asetettu tuotteeseen oikein
	B: Paristot ovat lopussa B: Vaihda parstot
	C: Virtalähde ei riitä C: Tarkista, onko	virtalähde oikea
	D: Akun puristinta ei ole kytketty kunnolla	D: Kaapelit on kytketty oikein
	E: AC-virtalähde ei toimi	E: Tarkista, toimiiko AC-virtalähde oikein
Tuotteen suorituskyky on heikko	V: Paristot ovat lopussa V: Vaihda parstot
	B: Vastaanottavan säiliön korkeus on korkeampi kuin syöttösäiliön	B: Varmista, että vastaanottosäiliö ei ole syöttösäiliön yläpuolella
	C: 12V virtalähde ei riitä	C: Vaihda paristo ja liitä 12 V virtalähde uudelleen
Tuote käynnistyy ON-painikkeen painamisen jälkeen, mutta pysähtyy sitten odottamatta	V: Vastaanottosäiliön suodatin voi olla tukossa vieraalla aineella	V: Puhdista vieraat materiaalit suodattimesta
Tuote pysähtyy välittömästi ON-painikkeen painamisen jälkeen	V: Paristot ovat lopussa V: Vaihda parstot
Moottori pysähtyy ennen kuin säiliö on täynnä	V: Paristot ovat lopussa V: Vaihda parstot
	B: Anturi on liian alhaalla	B: Säädä poistosuutin ylöspäin niin, että anturi on lähempänä syöttösäiliön yläosaa
