BRUKSANVISNING OP-AA04 MSW

Ingen løft eller skub

Start med at trykke på

DA

Denne brukerhåndboken er oversatt ved hjelp av maskinoversettelse. Vi har gjort vårt ytterste for å sikre at oversettelsen er nøyaktig, men vær oppmerksom på at automatiserte oversettelser ikke er perfekte og ikke er ment å erstatte menneskelige oversettere. Den offisielle versjonen av brukerhåndboken er på engelsk. Eventuelle forskjeller mellom den oversatte versjonen og den originale engelske versjonen er ikke juridisk bindende. Hvis du har spørsmål om nøyaktigheten av oversettelsen, vennligst se den engelske versjonen, som er den offisielle referansen. Flere språkversjoner er tilgjengelig på forespørsel via [e-mail].

Tekniske opplysninger

Beskrivelse av parameter Parameterverdi	Parameterverdi
Produktnavn	Drivstoffpumpe
Modell	MSW-OP-AA03	MSW-OP-AA04
Strøm [V/V, W] 3/12, 9
Batteri 4 x AA, 1,5V DC eller 12V DC
Drivstofflevering [LPM] Maks. 12
Dimensjoner [bredde * lengde * høyde; mm] 655*1500*75	660*1500*70
Vekt [kg] 0.42

Bruksanvisning

Slik åpner du batteridekselet

• Sett inn 4 AA-batterier i henhold til + og - tegnene som vist på bildet nedenfor.
• Bytt alle 4 batteriene samtidig.
• Bruk samme merke/type batterier.

Det anbefales å bruke alle 4 AA-batterier når du kan, men det er mulig å bruke 2 AA-batterier i nødstilfeller. - Kan pumpe ut ca. 50 x 6-liters drivstoffkanner ved bruk av 4 batterier, og med 2 batterier kan man pumpe ut ca. 25 x 3-liters drivstoffkanner.

Når skal batteriene byttes

• Motoren fungerer ikke, selv etter å ha trykket på ON-bryteren eller overføringshastigheten blir langsommere enn normal drift.
• Batterier kan begynne å utlades hvis de lagres over lengre tid. Sjekk utløpsdatoene til batteriene.

Slik bruker du 12V batteristrømforsyning

1. Sett den ene enden av terminalen på DC-strømkabelen inn i hunnterminalen på produktet som vist på bildet nedenfor.
2. Klem batteriet i rødt og batteri + pol tilkobling svart og batteri - pol tilkobling (Merk: +/- pol skal ikke kobles omvendt, ellers kan ikke produktet fungere).

Slik bruker du AC 12V strømforsyning

1. Sett den ene enden av terminalen på AC til DC-adapterens strømkabel inn i hunnterminalen på produktet som vist nedenfor.
2. Sett adapterpluggen inn i strømpluggen som vist nedenfor.

NO

Hvordan bruke strømforsyning for sigarettenner til bil

1. Sett inn den ene enden av kontakten på bilsigarettenneradapterens strømkabel inn i hunnkontakten på produktet som vist nedenfor.
2. Sett bilsigarettenneradapterpluggen inn i bilsigarettennerutgangen som vist nedenfor.

• Ikke bruk en ikke-standard likestrømledning eller AC til DC-adapter som ikke er levert av selskapet.
• Ikke koble til terminalpluggen uten tillatelse, ellers vil det skade produktet og forårsake fare.

Bruk

1. Sett først sugerøret inn i væsken som skal overføres.
2. Plasser leveringsslangen i en beholder (ikke inkludert) for å pumpe væsken. Ikke plasser mottaksbeholderen høyere enn batterihuset.
3. Slå PÅ/AV-bryteren til PÅ. Sørg for at batterirommet forblir forseglet under drift.

MERKNAD!

- Ikke kjør produktet tørt. Sørg for at sugerøret er helt nedsenket i væske før du slår det på. Når overføringen er fullført, slå bryteren AV. Etter bruk må du ikke snu produktet opp ned.

NO

- Rengjør produktet med et stykke bomullsklut og tørk det tørt. Ta ut batteriene og oppbevar dem på et rent, tørt sted utilgjengelig for barn.

Note

1. Når LED-lysene er på, indikerer det at produktet fungerer som det skal.
2. Hvis lysdioden ikke lyser, sjekk om batteriet har nok strøm eller om strømforsyningen er riktig.

Hvordan bruke

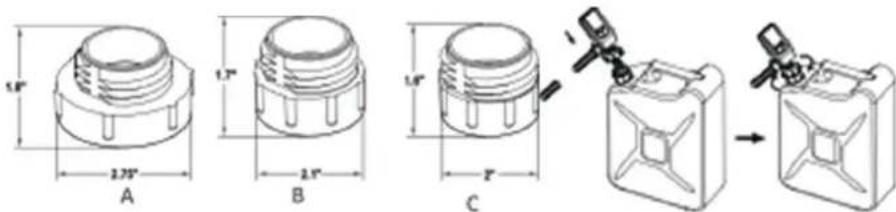

1. Finn adapteren som passer best og sørg for at den er godt festet til forsyningstanken.

A B C

1. Før inntaksslangen gjennom adapteren og fest produktets skjøtemutter godt.

1. Fest utløpsslangen til mottakstanken ved hjelp av klemmen. Sørg for at utløpsdysen er i vertikal stilling.

- For tanker som ikke passer med klemmen, sørg for at utløpsdysen er i vertikal stilling.

1. Start drivstoffstrømmen ved å trykke på PÅ-knappen.

Start med å trykke på

1. Etter automatisk stopp, før utløpsslangen opp over tanken for å tømme overflødig drivstoff eller væske tilbake i forsyningstanken.

NO

1. Sett utløpsdysen i utløpsrommet og lås den på plass med klipsen.

○ Plasser utløpsdysen riktig inn i utløpsdyserommet etter fylling. I tilfelle drivstofftanken velter, og utløpsslangen ikke er i lagringshullet, kan væsken lekke ut.

1. Kontrollboks

2. PÅ-knapp

3. AV-knapp

4. LED lys

5. Batterideksel

6. Kvinnterminal

7. Utløpsdyserom

8. Skjøtmutter

9. Inntaksslange

10. Mutter

11. Væskeinntak

12. Motor inni

13. Utløpsslange

14. Sensorinntak

15. Klipp

Hvordan lagre

- Når produktet ikke skal brukes over lengre perioder, ta produktet ut av tanken, sørg for at det ikke er gjenværende drivstoff i slangen, og tørk av det med en klut før du oppbevarer det. Sørg for å ta ut batteriene før du oppbevarer produktet.

- Ikke oppbevar produktet i en lukket lufttett beholder.

Vedlikehold

Løsning av problemer

Feil Mulige årsaker	Løsninger
Produktet fungerer ikke selv etter å trykke PÅ	A: Batteriene kan være feil plassert	A: Sørg for at batteriene er plassert riktig i produktet
	B: Batteriene er tomme B: Bytt batteriene
	C: Strømforsyningen er utilstrekkelig	C: Sjekk om strømforsyningen er riktig
	D: Batteriklemmen er ikke riktig tilkoblet	D: Kablene er riktig tilkoblet
	E: AC-strømforsyningen svikter	E: Sjekk om AC-strømforsyningen fungerer som den skal
Produktets ytelse er lav	A: Batteriene er tomme A: Skift ut batteriene
	B: Høyden på mottakstanken er høyere enn tilførselstanken	B: Pass på at mottakstanken ikke er hevet over tilførselstanken
	C: 12V strømforsyning er utilstrekkelig	C: Bytt ut batteriet og koble til 12V-strømforsyningen igjen
Produktet starter etter å ha trykket på PÅ-knappen, men stopper så uventet	A: Filteret til mottakstanken kan være blokkert med fremmedlegemer	A: Fjern fremmedlegemer fra filteret
Produktet stopper umiddelbart etter å ha trykket på PÅ-knappen	A: Batteriene er tomme A: Skift ut batteriene
Motoren stopper før beholderen er full	A: Batteriene er tomme A: Skift ut batteriene
	B: Sensoren er for lav	B: Juster utløpsdysen opp slik at sensoren er nærmere toppen av forsyningstanken
