BEDIENUNGSANLEITUNG OP-AA04 MSW

Dieses Benutzerhandbuch wurde mit Hilfe einer maschinellen Übersetzung erstellt. Wir haben uns nach Kräften bemüht, die Genauigkeit der Übersetzung zu gewährleisten. Bitte beachten Sie jedoch, dass automatische Übersetzungen nicht perfekt sind und menschliche Übersetzer nicht ersetzen können. Die offizielle Version des Benutzerhandbuchs ist in Englisch. Etwaige Unterschiede zwischen der übersetzten Fassung und dem englischen Original sind rechtlich nicht bindend. Sollten Sie Fragen zur Genauigkeit der Übersetzung haben, beziehen Sie sich bitte auf die englische Version, die die offizielle Referenz ist. Weitere Sprachversionen sind auf Anfrage über [e-mail] erhältlich.

Technische Daten

Beschreibung des Parameters Parameterwert	Parameterwert
Produktname	Kraftstoffpumpe
Modell	MSW-OP-AA03	MSW-OP-AA04
Leistung [V/V, W] 3/12, 9
Batterie 4 x AA, 1,5V DC oder 12V DC
Kraftstoffförderung [LPM] Max. 12
Abmessungen [Breite * Länge * Höhe; mm] 655*1500*75 660*1500*70
Gewicht [kg] 0,42

Betriebsanleitung

Öffnen der Batterieabdeckung

Batterieabdeckung öffnen

Platzierung der Batterien

• Legen Sie 4 AA-Batterien entsprechend den + und - Zeichen ein, wie in der Abbildung unten gezeigt.
  • Tauschen Sie alle 4 Batterien gleichzeitig aus.
  • Verwenden Sie die gleiche Marke/den gleichen Typ von Batterien.

Batterie auswechseln

DE

Notfallsituation, wenn nicht alle (4) Batterien verfügbar sind

Es wird empfohlen, alle 4 AA-Batterien zu verwenden, wenn Sie dazu in der Lage sind, aber es ist möglich, in Notfällen mit 2 AA-Batterien zu arbeiten. - Kann mit 4 Batterien ca. 50 x 6-Gallonen-Kraftstoffkanister und mit 2 Batterien ca. 25 x 3-Gallonen-Kraftstoffkanister abpumpen.

Wann sind die Batterien zu ersetzen?

• Der Motor läuft nicht, auch nicht nach Betätigung des ON-Schalters, oder die Übertragungsrate ist langsamer als im Normalbetrieb.
• Batterien können sich entladen, wenn sie über einen längeren Zeitraum gelagert werden. Überprüfen Sie das Verfallsdatum der Batterien.

Verwendung der 12-V-Batterie-Stromversorgung

1. Stecken Sie das eine Ende des Anschlusses des Gleichstromkabels in die Buchse des Geräts, wie in der Abbildung unten gezeigt.
2. Klemmen Sie die Batterie an den roten und den + Pol der Batterie an den schwarzen und den - Pol der Batterie (Hinweis: +/- Pole dürfen nicht verkehrt herum angeschlossen werden, sonst kann das Produkt nicht funktionieren).

12-V-Stromversorgung

ACHTUNG: Ziehen Sie den Netzstecker des Geräts, bevor die Flüssigkeit vollständig verbraucht ist. PRODUKT NICHT TROCKEN LAUFEN LASSEN!

Verwendung des AC 12V-Netzteils

1. Stecken Sie das eine Ende des Netzkabels des Wechselstrom-/Gleichstromadapters wie unten gezeigt in die Buchse des Geräts.
2. Stecken Sie den Adapterstecker wie unten gezeigt in den Netzstecker.

DE

12V AC-Stromversorgung

Verwendung der Stromversorgung für den Zigarettenanzünder im Auto

1. Stecken Sie ein Ende des Anschlusses des Netzkabels für den Zigarettenanzünder in die Buchse des Geräts, wie unten gezeigt.
2. Stecken Sie den Adapterstecker für den Zigarettenanzünder in den Ausgang des Zigarettenanzünders im Auto, wie unten gezeigt.

Zigarettenanzünder im Auto

WARNUNG:

• Verwenden Sie keine nicht genormten Gleichstromkabel oder Wechselstrom-/Gleichstromadapter, die nicht von der Firma geliefert werden.
• Schließen Sie den Anschlussstecker nicht unerlaubt an, da sonst das Produkt beschädigt wird und eine Gefahr besteht.

Tätigkeit

1. Führen Sie das Ansaugrohr zuerst in die zu übertragende Flüssigkeit ein.
2. Stecken Sie den Förderschlauch in einen Behälter (nicht im Lieferumfang enthalten), um die Flüssigkeit zu pumpen. Stellen Sie den Auffangbehälter nicht höher als das Batteriegehäuse.
3. Stellen Sie den ON/OFF-Schalter auf ON. Achten Sie darauf, dass das Batteriefach während des Betriebs verschlossen bleibt.

DE

HINWEIS!

• Lassen Sie das Produkt nicht trocken laufen. Vergewissern Sie sich, dass das Ansaugrohr vollständig in die Flüssigkeit eingetaucht ist, bevor Sie es einschalten. Wenn die Übertragung abgeschlossen ist, schalten Sie den Schalter aus. Drehen Sie das Produkt nach dem Gebrauch nicht auf den Kopf.
• Reinigen Sie das Produkt mit einem Stück Baumwolltuch und wischen Sie es trocken. Nehmen Sie die Batterien heraus und bewahren Sie sie an einem sauberen, trockenen Ort außerhalb der Reichweite von Kindern auf.

Hinweis

1. Wenn die LED-Leuchten leuchten, bedeutet dies, dass das Produkt ordnungsgemäß funktioniert.
2. Wenn die LED nicht leuchtet, prüfen Sie, ob die Batterie genug Strom hat oder ob die Stromversorgung korrekt ist.

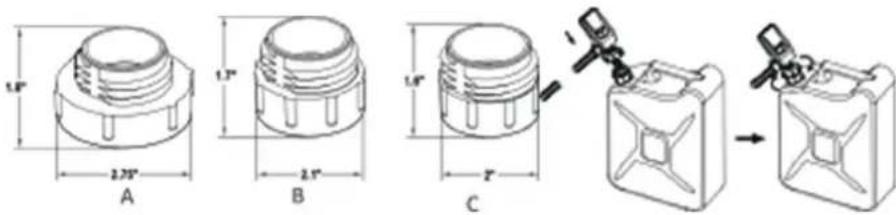

Wie zu verwenden

1. Suchen Sie den Adapter, der am besten passt, und vergewissern Sie sich, dass er fest an Ihrem Vorratstank befestigt ist.

1.8" 2.25" A 1.3" 2.5" C 1.6" r →

1. Stecken Sie den Ansaugschlauch durch den Adapter und ziehen Sie die Überwurfmutter des Produkts fest an.

○ Heben Sie das Produkt nicht an und drücken Sie es nicht nach unten, wenn es am Kraftstofftank befestigt ist.

Kein Heben oder Schieben

1. Befestigen Sie den Abflussschlauch mit dem Clip an Ihrem Auffangbehälter. Vergewissern Sie sich, dass der Auslassstutzen senkrecht steht.

○ Bei Tanks, die nicht mit dem Clip befestigt werden können, muss der Auslassstutzen senkrecht stehen.

1. Starten Sie den Kraftstofffluss durch Drücken der Taste ON.

○ Automatischer Stopp, wenn der Kraftstoff die Stopplinie erreicht.

DE

Beginnen Sie mit einem Druck auf

1. Bringen Sie nach dem automatischen Stoppen den Ablassschlauch über dem Tank nach oben, um den überschüssigen Kraftstoff oder die Flüssigkeit in den Vorratstank abzulassen.

Überschüssigen Kraftstoff ablassen

1. Setzen Sie die Ausblasdüse in das Ausblasfach ein und verriegeln Sie sie mit dem Clip.

Legen Sie die Zapfpistole nach dem Tanken ordnungsgemäß in das Zapfpistolenfach. Wenn der Kraftstofftank umkippt und sich der Ablassschlauch nicht in seiner Aufbewahrungsöffnung befindet, kann die Flüssigkeit auslaufen.

Düse in den Auslass 2

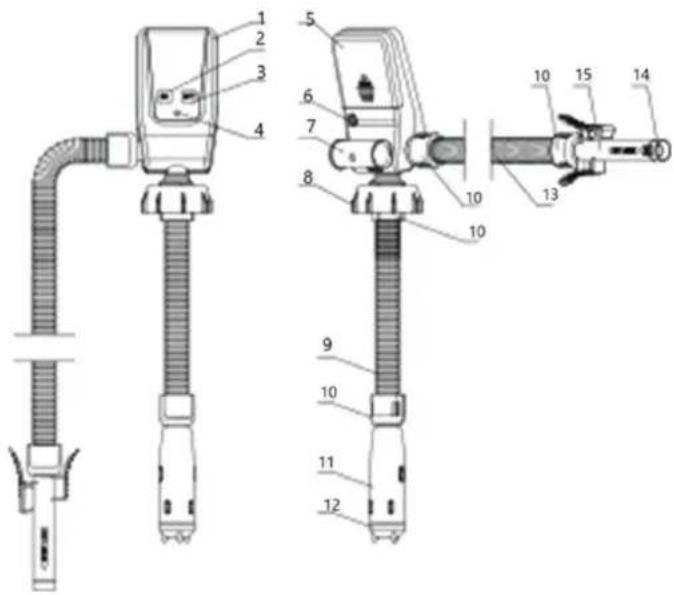

Teileliste

1. Kontrollbox
2. ON-Taste
3. AUS-Taste

4. LED-Licht

5. Batteriefachabdeckung

6. Buchse Terminal

7. Ausblasdüsenfach

8. Gelenkmutter

9. Ansaugschlauch

10. Mutter

11. Flüssigkeitszufuhr

DE

1. Motor Innen

2. Abflussschlauch

3. Sensor Einlass

4. Schnalle

Wie man speichert

• Wenn das Gerät längere Zeit nicht benutzt wird, nehmen Sie es aus dem Tank, vergewissern Sie sich, dass sich keine Kraftstoffreste mehr im Schlauch befinden, und wischen Sie ihn mit einem Tuch ab, bevor Sie ihn lagern. Nehmen Sie die Batterien heraus, bevor Sie das Produkt lagern.
• Lagern Sie das Produkt nicht in einem geschlossenen, luftdichten Behälter.

WARTUNG

Fehlerbehebung

Fehler Mögliche Ursachen Lösungen
Das Gerät funktioniert auch nach dem Drücken von ON nicht.	A: Die Batterien können falsch eingelegt sein	A: Vergewissern Sie sich, dass die Batterien richtig in das Produkt eingelegt sind.
	B: Die Batterien sind erschöpft B: Ersetzen Sie die Batterien
	C: Die Stromversorgung ist unzureichend	C: Prüfen Sie, ob die Stromversorgung korrekt ist.
	D: Die Batterieklemme ist nicht richtig angeschlossen	D: Die Kabel sind korrekt angeschlossen
	E: Die AC-Stromversorgung fällt aus	E: Prüfen Sie, ob die AC-Stromversorgung ordnungsgemäß funktioniert.
Die Leistung des Produkts ist gering	A: Die Batterien sind erschöpft A: Ersetzen Sie die Batterien
	B: Die Höhe des Auffangbehälters ist höher als die des Zulaufbehälters	B: Stellen Sie sicher, dass der Aufnahmetank nicht über dem Versorgungstank steht.
	C: 12V-Stromversorgung ist unzureichend	C: Ersetzen Sie die Batterie und schließen Sie die 12-V-Stromversorgung wieder an.
Das Produkt startet nach dem Drücken der ON-Taste, bleibt dann aber unerwartet stehen	A: Der Filter des Auffangbehälters ist möglicherweise mit Fremdkörpern verstopft.	A: Fremdkörper aus dem Filter entfernen
Das Produkt stoppt sofort nach dem Drücken der ON-Taste	A: Die Batterien sind erschöpft A: Ersetzen Sie die Batterien
Der Motor stoppt, bevor der Behälter voll ist	A: Die Batterien sind erschöpft A: Ersetzen Sie die Batterien
	B: Der Sensor ist zu niedrig	B: Stellen Sie den Auslassstutzen nach oben, so dass der Sensor näher an der Oberseite des Vorratsbehälters liegt.

EN

Umwelt – und Entsorgungshinweise

Hersteller an Verbraucher

Sehr geehrte Damen und Herren,

gebrauchte Elektro – und Elektronikgeräte dürfen gemäß europäischer Vorgaben [1] nicht zum unsortierten Siedlungsabfall gegeben werden, sondern müssen getrennt erfasst werden. Das Symbol der Abfalltonne auf Rädern weist auf die Notwendigkeit der getrennten Sammlung hin. Helfen auch Sie mit beim Umweltschutz. Sorgen Sie dafür, dieses Gerät, wenn Sie es nicht mehr weiter nutzen wollen, in die hierfür vorgesehenen Systeme der Getrenntsammlung zu geben.

In Deutschland sind Sie gesetzlich [2] verpflichtet, ein Altgerät einer vom unsortierten Siedlungsabfall getrennten Erfassung zuzuführen. Die öffentlich – rechtlichen Entsorgungsträger (Kommunen) haben hierzu Sammelstellen eingerichtet, an denen Altgeräte aus privaten Haushalten ihres Gebietes für Sie kostenfrei entgegengenommen werden. Möglicherweise holen die rechtlichen Entsorgungsträger die Altgeräte auch bei den privaten Haushalten ab.

Bitte informieren Sie sich über Ihren lokalen Abfallkalender oder bei Ihrer Stadt – oder Gemeindeverwaltung über die in Ihrem Gebiet zur Verfügung stehenden Möglichkeiten der Rückgabe oder Sammlung von Altgeräten.

[1] RICHTLINIE 2002/96/EG DES EUROPÄISCHEN PARLAMENTS UND DES RATES ÜBER ELEKTRO – UND ELEKTRONIK – ALTGERÄTE

[2] Gesetz über das Inverkehrbringen, die Rücknahme und die umweltverträgliche Entsorgung von Elektro – und Elektronikgeräten (Elektro – und Elektronikgerätegesetz – ElektroG).
