BEDIENUNGSANLEITUNG OP-AA01 MSW

Dieses Benutzerhandbuch wurde mit Hilfe einer maschinellen Übersetzung erstellt. Wir haben uns nach Kräften bemüht, die Genauigkeit der Übersetzung zu gewährleisten. Bitte beachten Sie jedoch, dass automatische Übersetzungen nicht perfekt sind und menschliche Übersetzer nicht ersetzen können. Die offizielle Version des Benutzerhandbuchs ist in Englisch. Etwaige Unterschiede zwischen der übersetzten Fassung und dem englischen Original sind rechtlich nicht bindend. Sollten Sie Fragen zur Richtigkeit der Übersetzung haben, beziehen Sie sich bitte auf die englische Version, die die offizielle Referenz ist. Weitere Sprachversionen sind auf Anfrage über [e-mail] erhältlich.

Technische Daten

Beschreibung des Parameters	Parameterwert
Produktname	Kraftstoffpumpe
Modell	MSW-OP-AA01	MSW-OP-AA02
Batterie	4 x AA 1.5V DC
Nennleistung [V/W] 3/9
Kraftstoffförderung [LPM] Max. 12
Abmessungen [Breite * Länge * Höhe; mm]	670*1540*40	670*1215*40
Gewicht [kg] 0,4 0,39

Beschreibung des Geräts

Dieses Produkt wurde entwickelt, um das Umfüllen von Benzin aus dem Kanister in den Tank zu erleichtern. Damit wird das Betanken Ihres Rasentraktors so einfach wie das Betanken Ihres Motorboots oder Lastwagens. Neben Benzin kann dieses Produkt auch

für Diesel, Paraffin oder Leichtöle verwendet werden.

Der Benutzer haftet für alle Schäden, die durch eine nicht bestimmungsgemäße Verwendung des Geräts entstehen.

Austausch der Batterie

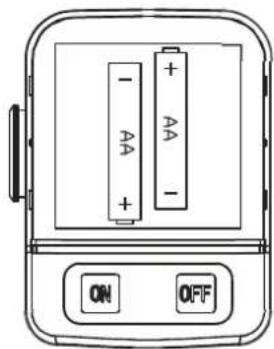

Legen Sie 4 AA-Batterien entsprechend den + und - Zeichen ein.

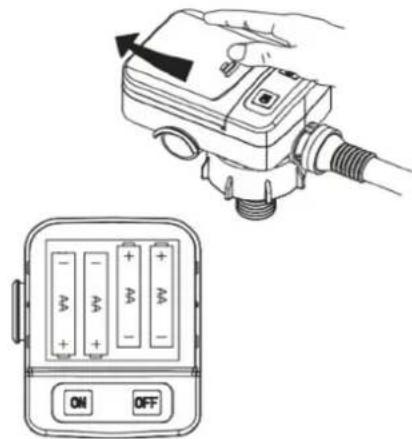

Öffnen des Batteriefachs

Legen Sie den Daumen in die Rillen, wie in der Abbildung gezeigt, drücken und schieben Sie die Abdeckung in Pfeilrichtung ab. Richtung der Batterien wie in der Abbildung unten angegeben:

• Tauschen Sie alle 4 Batterien gleichzeitig aus.
• Verwenden Sie die gleiche Marke/den gleichen Typ von Batterien.

FÜR DEN NOTFALL, WENN NICHT ALLE (4) BATTERIEN VERFÜGBAR SIND

Es wird empfohlen, 4 AA-Batterien zu verwenden, aber in Notfällen ist auch der Betrieb mit 2 AA-Batterien möglich.

Mit 4 Batterien können Sie ca. 50x 5-Gallonen-Kraftstoffkanister abpumpen, mit 2 Batterien ca. 25x 5-Gallonen-Kraftstoffkanister.

Wann ist die Batterie zu ersetzen?

• Der Motor läuft nicht, auch nicht nach Betätigung des ON-Schalters, oder die Übertragungsrate ist langsamer als normal.
• Batterien entladen sich, wenn sie über einen längeren Zeitraum gelagert werden. Überprüfen Sie das Verfallsdatum der Batterien.

Tätigkeit

1. Führen Sie den Saugschlauch so weit wie möglich in die zu übertragende Flüssigkeit ein.
2. Stecken Sie den Förderschlauch in einen Behälter (nicht im Lieferumfang enthalten), in den die Flüssigkeit gepumpt werden soll. Stellen Sie den Auffangbehälter nicht höher als das Batteriegehäuse.
3. Schalten Sie den Schalter auf ON. Achten Sie darauf, dass das Batteriefach während des Betriebs verschlossen bleibt.

HINWEIS! Lassen Sie das Produkt nicht trocken laufen. Vergewissern Sie sich ein Einschalten, dass das Saugrohr vollständig in die Flüssigkeit eingetaucht ist.

1. Wenn die Übertragung abgeschlossen ist, schalten Sie den Schalter auf OFF. Drehen Sie die Pumpe nach dem Gebrauch nicht auf den Kopf.

2. Spülen Sie das Produkt mit Wasser ab und wischen Sie es trocken. Entfernen Sie die Batterien und bewahren Sie das Gerät an einem sauberen, trockenen Ort außerhalb der Reichweite von Kindern auf.

Anweisungen

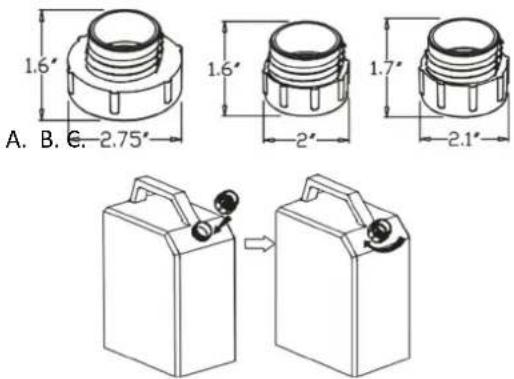

1. Suchen Sie den am besten geeigneten Adapter und vergewissern Sie sich, dass er fest mit dem Vorratsbehälter verbunden ist.

1.6' 1.6' 1.7' 2' 2.1' A. B. €. -2.75°

1. Führen Sie den Ansaugschlauch durch den Adapter und ziehen Sie die Überwurfmutter des Produkts fest an.

- Heben Sie das Produkt nicht an und drücken Sie es nicht nach unten, wenn es an einem Kraftstofftank befestigt ist.

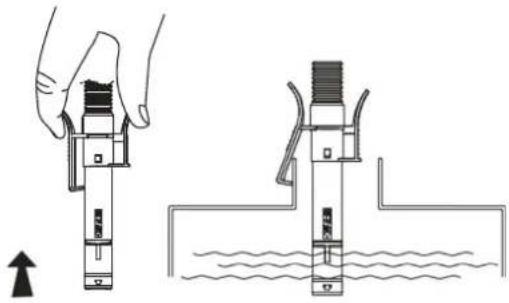

1. Befestigen Sie den Abflussschlauch mit dem Clip an Ihrem Auffangbehälter. Vergewissern Sie sich, dass der Auslassstutzen senkrecht steht.

- Vergewissern Sie sich, dass der Zufuhrtank und der Aufnahmetank auf demselben Niveau stehen, wenn das Produkt in Betrieb ist.

- Bei Tanks, die nicht für den Clip geeignet sind, muss der Auslaufstutzen senkrecht stehen.

1. Starten Sie den Kraftstofffluss durch Drücken der Taste ON.

- Der Durchfluss stoppt automatisch, wenn der Kraftstoff die Stopplinie erreicht.

1. Wenn der Durchfluss aufhört, bringen Sie den Ablassschlauch über den Tank, um den überschüssigen Kraftstoff oder die Flüssigkeit zurück in den Vorratstank abzulassen.

2. Setzen Sie die Ausblasdüse in das Ausblasfach ein und verriegeln Sie sie mit einem Clip.

- Legen Sie die Zapfpistole nach dem Tanken ordnungsgemäß in das Zapfpistolenfach.

Wenn der Kraftstofftank umkippt und sich der Ablassschlauch nicht in seiner Aufbewahrungsöffnung befindet, kann die Flüssigkeit auslaufen.

Lagerung

• Wenn die Pumpe über einen längeren Zeitraum nicht benutzt wird, nehmen Sie sie aus dem Tank, vergewissern Sie sich, dass sich keine Kraftstoffreste im Schlauch befinden, und wischen Sie sie mit einem Tuch ab, bevor Sie sie aufbewahren.
• Nehmen Sie unbedingt die Batterien heraus, bevor Sie die Pumpe lagern.
• Lagern Sie die Pumpe nicht in einem geschlossenen, luftdichten Behälter.

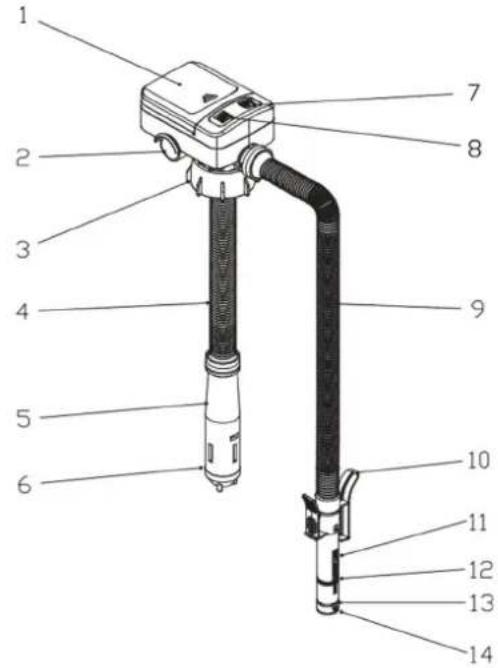

Teileliste

1. Abdeckung des Batteriegehäuses

2. Ausblasdüsenfach

3. Gelenkmutter

4. Ansaugschlauch

5. Flüssigkeitsaufnahme

6. Motor innen

7. Taste OFF

8. Taste ON

9. Abflussschlauch

10. Schnalle

11. Auslassdüse

12. Gummiring

13. Sensor-Eingang

14. Auslass des Entleerers

Fehlerbehebung

Fehler Mögliche	Ursache Abhilfe
Das Gerät lässt sich auch nach dem Drücken von ON nicht einschalten.	A: Die Batterien sind möglicherweise falscheingelegt.B: Die Batterien sind erschöpft.	A: Vergewissern Sie sich, dass die Batterien richtig in das Gerät eingelegt sind.B: Ersetzen Sie die Batterien.
Die Leistung des Produkts ist unterdurchschnittlich.	A: Die Batterien sind erschöpft.B: Der Vorlagebehälter ist höher gelegen als der Zulaufbehälter.	A: Tauschen Sie die Batterien aus.B: Vergewissern Sie sich, dass der Aufnahmetank nicht über dem Versorgungstank steht.
Das Gerät startet nach dem Drücken der EIN-Taste, bleibt dann aber unerwartet stehen.	Der Filter des Auffangbehälters kann durch Fremdkörper verstopft sein.	Entfernen Sie das Fremdmaterial aus dem Filter.
Das Gerät hält sofort an, wenn Sie die Taste ON drücken.	Die Batterien sind erschöpft.	Ersetzen Sie die Batterien.
Der Motor hält an, bevor der Auffangbehälter voll ist.	A: Die Batterien sind erschöpft.B: Der Sensor ist zu niedrig und berührt die Flüssigkeit.	A: Tauschen Sie die Batterien aus.B: Stellen Sie den Auslassstutzen nach oben, so dass sich der Sensor näher an der Oberseite des Vorratsbehälters befindet.

Umwelt – und Entsorgungshinweise

Hersteller an Verbraucher

Sehr geehrte Damen und Herren,

gebrauchte Elektro – und Elektronikgeräte dürfen gemäß europäischer Vorgaben [1] nicht zum unsortierten Siedlungsabfall gegeben werden, sondern müssen getrennt erfasst werden. Das Symbol der Abfalltonne auf Rädern weist auf die Notwendigkeit der getrennten Sammlung hin. Helfen auch Sie mit beim Umweltschutz. Sorgen Sie dafür, dieses Gerät, wenn Sie es nicht mehr weiter nutzen wollen, in die hierfür vorgesehenen Systeme der Getrenntsammlung zu geben.

In Deutschland sind Sie gesetzlich [2] verpflichtet, ein Altgerät einer vom unsortierten Siedlungsabfall getrennten Erfassung zuzuführen. Die öffentlich – rechtlichen Entsorgungsträger (Kommunen) haben hierzu Sammelstellen eingerichtet, an denen Altgeräte aus privaten Haushalten ihres Gebietes für Sie kostenfrei entgegengenommen werden. Möglicherweise holen die rechtlichen Entsorgungsträger die Altgeräte auch bei den privaten Haushalten ab.

Bitte informieren Sie sich über Ihren lokalen Abfallkalender oder bei Ihrer Stadt – oder Gemeindeverwaltung über die in Ihrem Gebiet zur Verfügung stehenden Möglichkeiten der Rückgabe oder Sammlung von Altgeräten.

[1] RICHTLINIE 2002/96/EG DES EUROPÄISCHEN PARLAMENTS UND DES RATES ÜBER ELEKTRO – UND ELEKTRONIK – ALTGERÄTE

[2] Gesetz über das Inverkehrbringen, die Rücknahme und die umweltverträgliche Entsorgung von Elektro – und Elektronikgeräten (Elektro – und Elektronikgerätegesetz – ElektroG).
