MANUALE UTENTE OP-AA01 MSW

Questo manuale utente è stato tradotto utilizzando la traduzione automatica. Abbiamo fatto ogni sforzo per garantire l'accuratezza della traduzione, ma tieni presente che le traduzioni automatiche non sono perfette e non intendono sostituire i traduttori umani. La versione ufficiale del Manuale d'uso è in inglese. Eventuali differenze tra la versione tradotta e quella originale in inglese non sono giuridicamente vincolanti. In caso di dubbi sull'accuratezza della traduzione, fare riferimento alla versione inglese, che è il riferimento ufficiale. Versioni in altre lingue sono disponibili su richiesta scrivendo a [e-mail].

Dati tecnici

Descrizione del parametro	Valore del parametro
Nome del prodotto Pompa di carburante
Modello	MSW-OP-AA01	MSW-OP-AA02
Batteria	4 x AA 1.5V DC
Potenza nominale [V/W] 3/9
Erogazione carburante [LPM]	Massimo 12
Dimensioni [larghezza * lunghezza * altezza; mm]	670*1540*40	670*1215*40
Peso [kg] 0,4 0,39

Descrizione del dispositivo

Questo prodotto è progettato per trasferire facilmente la benzina dalla tanica al serbatoio. In questo modo riempire il vostro trattorino tagliaerba sarà facile come riempire il serbatoio di una barca a motore o di un camion. Oltre alla benzina, questo prodotto può essere utilizzato anche per gasolio, paraffina o oli leggeri.

L'utente è responsabile di eventuali danni derivanti da un uso improprio del dispositivo.

Sostituzione della batteria

Inserire 4 batterie AA rispettando la polarità + e -.

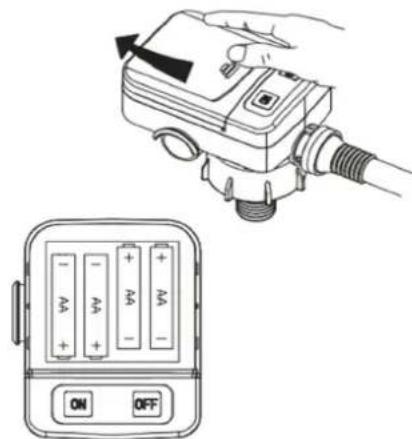

Come aprire il coperchio della batteria

Posizionare il pollice nelle scanalature come mostrato in figura, spingere e far scorrere il coperchio nella direzione della freccia. Direzione delle batterie come indicato nell'immagine sottostante:

- Sostituisci tutte e 4 le batterie contemporaneamente.

• Utilizzare batterie della stessa marca/tipo.

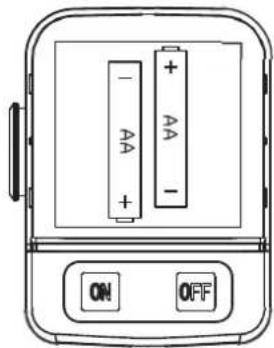

CASO DI EMERGENZA QUANDO TUTTE (4) LE BATTERIE NON SONO DISPONIBILI

Si consiglia di utilizzare 4 batterie AA, ma in caso di emergenza è possibile utilizzare anche 2 batterie AA.

Utilizzando 4 batterie è possibile estrarre circa 50 taniche di carburante da 5 galloni, mentre con 2 batterie è possibile estrarre circa 25 taniche di carburante da 5 galloni.

Quando sostituire la batteria

• Il motore non funziona, anche dopo aver premuto l'interruttore ON, oppure la velocità di trasferimento diventa più lenta del normale.
• Le batterie si scaricano se vengono conservate per un lungo periodo di tempo. Controllare la data di scadenza delle batterie.

Operazione

1. Inserire il tubo di aspirazione il più a lungo possibile nel liquido da trasferire.
2. Posizionare il tubo di mandata in un contenitore (non incluso) in cui verrà pompato il liquido. Non posizionare il contenitore di ricezione a un'altezza superiore a quella dell'alloggiamento della batteria.
3. Accendere l'interruttore. Assicurarsi che il vano batteria rimanga sigillato durante il funzionamento.

AVVISO! Non lasciare che il prodotto si esaurisca. Prima di accendere

l'apparecchio, assicurarsi che il tubo di aspirazione sia completamente immerso nel liquido.

1. Una volta completato il trasferimento, spegnere l'interruttore. Dopo l'uso, non capovolgere la pompa.
2. Risciacquare il prodotto con acqua e asciugarlo. Rimuovere le batterie e conservarle in un luogo pulito e asciutto, fuori dalla portata dei bambini.

Istruzioni

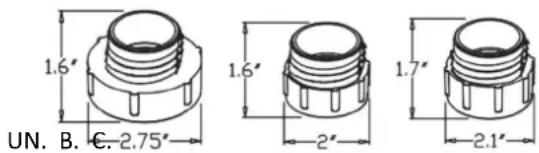

1. Individuare l'adattatore più adatto e accertarsi che sia fissato saldamente al serbatoio di alimentazione.

1. Inserire il tubo di aspirazione attraverso l'adattatore e serrare saldamente il dado di giunzione del prodotto.

- Non sollevare o spingere verso il basso il prodotto mentre è collegato al serbatoio del carburante.

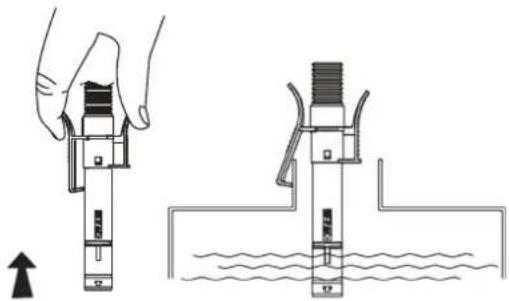

1. Collegare il tubo di scarico al serbatoio di ricezione utilizzando la clip. Assicurarsi che l'ugello di scarico sia in posizione verticale.

- Assicurarsi che il serbatoio di alimentazione e quello di ricezione siano sullo stesso livello quando il prodotto è in funzione.

- Per i serbatoi non adatti alla clip, assicurarsi che l'ugello di scarico sia in posizione verticale.

1. Avviare il flusso di carburante premendo il pulsante ON.

- Il flusso si interrompe automaticamente quando il carburante raggiunge la linea di arresto.

1. Quando il flusso si arresta, portare il tubo di scarico sopra il serbatoio per drenare il carburante o il liquido in eccesso nel serbatoio di alimentazione.

2. Inserire l'ugello di scarico nel vano di scarico e bloccarlo in posizione con una clip.

- Dopo il rifornimento, riposizionare correttamente l'ugello di scarico nel relativo vano.

Se il serbatoio del carburante cade e il tubo di scarico non è nel suo foro di stoccaggio, il liquido potrebbe fuoriuscire.

Conservazione

• Se la pompa non viene utilizzata per un lungo periodo di tempo, estrarla dal serbatoio, assicurarsi che non vi sia carburante residuo nel tubo e pulirlo con un panno prima di riporla.
  • Prima di riporre la pompa, assicurarsi di aver tolto le batterie.
  • Non conservare la pompa in un contenitore ermetico chiuso.

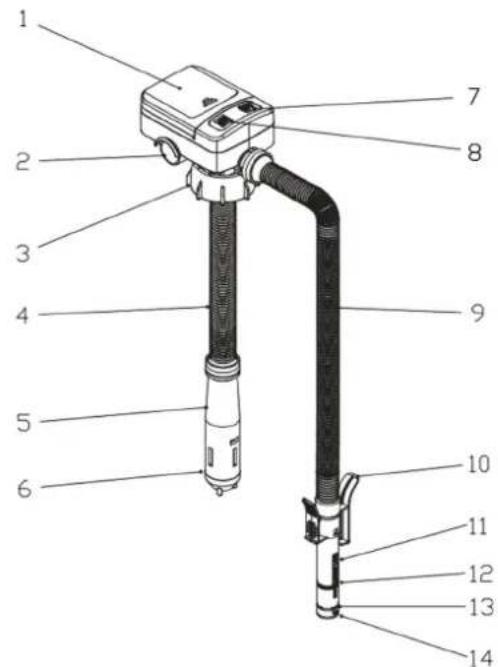

Elenco delle parti

1. Coperchio della batteria

2. Vano ugello di scarico

3. Dado di giunzione

4. Tubo di aspirazione

5. Assunzione di liquidi

6. Motore interno

7. Pulsante OFF

8. Pulsante ON

9. Tubo di scarico

10. Clip

11. Ugello di scarico

12. Anello di gomma

13. Ingresso sensore

14. Uscita di scarico

Risoluzione dei problemi

Problema Possibile	causa Soluzione
Il prodotto non funziona anche dopo aver premuto ON.	A: Le batterie potrebbero essere posizionate in modo errato.B: Le batterie sono scariche.	A: Assicurarsi che le batterie siano inserite correttamente nel prodotto.B: Sostituire le batterie.
Le prestazioni del prodotto sono inferiori alla media.	A: Le batterie sono scariche.B: Il serbatoio di ricezione è più elevato rispetto al serbatoio di fornitura.	A: Sostituire le batterie.B: Assicurarsi che il serbatoio di ricezione non sia elevato rispetto al serbatoio di fornitura.
Il prodotto si avvia dopo aver premuto il pulsante ON, ma poi si ferma inaspettatamente.	Il filtro del serbatoio di ricezione potrebbe essere ostruito da materiale estraneo.	Rimuovere il materiale estraneo dal filtro.
Il prodotto si arresta immediatamente dopoaver premuto il pulsante ON.	Le batterie sono scariche.	Sostituire le batterie.
Il motore si ferma prima che il serbatoio di ricezione sia pieno.	A: Le batterie sono scariche.B: Il sensore è troppo basso e tocca il liquido.	A: Sostituire le batterie.B: Regolare l'ugello di scarico verso l'alto in modo che il sensore sia più vicino alla parte superiore del serbatoio di alimentazione.
