MANUAL DE UTILIZADOR OP-AA01 MSW

INSTRUÇÕES DE UTILIZAÇÃO

POUŽÍVATELŠKÁ PRÍRUČKA

РЪКОВОДСТВО ЗА УПОТРЕБА

ΟΔ ΗΓΙΕΣ ΧΡΗΣΗΣ

UPUTE ZA UPORABU

NAUDOJIMO INSTRUKCIJA

MANUAL DE UTILIZARE

NAVODILA ZA UPORABO

FUEL PUMP

DE Produktname Ölabsaugpumpe
EN Product name Fuel pump
PL Nazwa produktu Pompa paliwowa
CZ	Název výrobku	Palivové čerpadlo
FR Nom du produit Pompe à carburant
IT Nome del prodotto Pompa di carburante
ES Nombre del producto Bomba de combustible
HU Termék neve Üzemanyagszivattyú
DA Produktnavn Braendstofpumpe
FI Tuotteen nimi Polttoainepumppu
NL Productnaam Brandstofpomp
NO Produktnavn Drivstoffpump
SE Produktnamn Bränslepump
PT Nome do produto Bomba de combustível
SK	Názov produktu	Palivové čerpadlo
BG	Име на продукта	Горивна помпа
EL	Όνομα προϊόντος	Αντλία καυσίμου
HR	Naziv proizvoda	Pumpa za gorivo
LT	Produkto pavadinimas	Kuro siurblys
RO Numele produsului Pompa de combustibil
SL	Ime izdelka	Črpalka za gorivo
DE Modell | EN Product model | PL Model produktu | CZ Model výrobku | FR Modèle | IT Modello | ES Modelo | HU Modell | DA Model | FI Tuotteen malli | NL Productmodel | NO Produktmodell | SE Produktmodell | PT Modelo do produto | SK Model | BG Модел на продукт | EL Movtéλο προϊόντος | HR Model proizvoda | LT: Gaminio modelis | RO: Model de produs | SL: Model izdelka		MSW-OP-AA01MSW-OP-AA02
DE Hersteller | EN Manufacturer | PL Producent | CZ Výrobce | FR Fabricant | IT Produttore | ES Fabricante | HU Termelő | DA Producent | FI Valmistaja | NL Producent | NO Produsent | SE Tillverkare | PT Fabricante | SK Výrobca | BG Производител | EL Κατασκευαστής | HR Proizvođač | LT Gamintojas | RO Producător | SL Proizvajalec		expondo Polska sp. z o.o. sp. k.
DE Anschrift des Herstellers | EN Manufacturer Address | PL Adres producenta | CZ Adresa výrobce | FR Adresse du fabricant | IT Indirizzo del produttore | ES Dirección del fabricante | HU A gyártó címe | DA Producentens adresse | FI Valmistajan osoite | NL Adres producent | NO Produsentens adresse | SE Tillverkarens adress | PT Endereço do fabricante | SK Adresa výrobcu | BG Адрес на производителя | EL: Διεύθυνση κατασκευαστή | HR Adresa proizvođača | LT Gamintojo adresas | RO Adresa producătorului | SL Naslov proizvajalca		ul. Nowy Kisielin – Innowacyjna 7, 66-002 Zielona Góra | Poland, EU

Este Manual do Usuário foi traduzido usando tradução automática. Fizemos todos os esforços para garantir que a tradução seja precisa, mas observe que as traduções automatizadas não são perfeitas e não têm como objetivo substituir tradutores humanos. A versão oficial do Manual do Usuário está em inglês. Quaisquer diferenças entre a versão traduzida e o original em inglês não são juridicamente vinculativas. Caso tenha alguma dúvida sobre a precisão da tradução, consulte a versão em inglês, que é a referência oficial. Versões em outros idiomas estão disponíveis mediante solicitação através de [e-mail].

Dados técnicos

Descrição do parâmetro Valor do parâmetro
Nome do produto Bomba de combustível
Modelo	MSW-OP-AA01	MSW-OP-AA02
Bateria	4 x AA 1.5V DC
Potência nominal [V/W] 3/9
Fornecimento de combustível [LPM]	Máx. 12
Dimensões [largura * comprimento * altura; mm]	670*1540*40	670*1215*40
Peso [kg] 0,4 0,39

Descrição

Este produto foi projetado para transferir facilmente gasolina do recipiente para o tanque. Isso torna o abastecimento do seu trator de gramado tão fácil quanto o abastecimento do seu barco a motor ou caminhão. Além da gasolina, este produto também pode ser usado para diesel, parafina ou óleos leves.

O utilizador é responsável por quaisquer danos resultantes de uma utilização não intencional do dispositivo.

Substituição da bateria

Insira 4 pilhas AA de acordo com os sinais + e -.

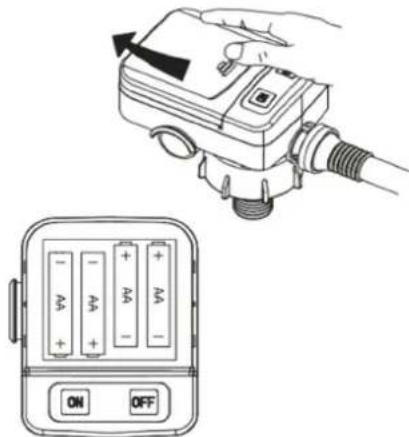

Como abrir a tampa da bateria

Coloque o polegar nas ranhuras, conforme mostrado na imagem, empurre e deslize a tampa na direção da seta. Direção das baterias conforme indicado na imagem abaixo:

• Substitua todas as 4 pilhas ao mesmo tempo.
• Use a mesma marca/tipo de pilhas.

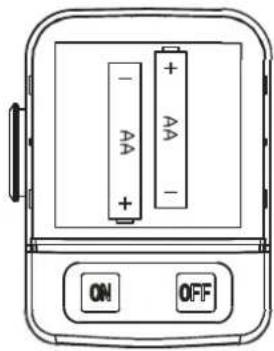

CASO DE EMERGÊNCIA QUANDO TODAS AS (4) BATERIAS NÃO ESTÃO DISPONÍVEIS

Recomenda-se usar 4 pilhas AA, mas é possível operar com 2 pilhas AA em emergências.

Você pode bombear aproximadamente 50 latas de combustível de 5 galões usando 4 baterias e, com 2 baterias, aproximadamente 25 latas de combustível de 5 galões.

Quando substituir a bateria

• O motor não funciona, mesmo após pressionar o botão ON ou a taxa de transferência fica mais lenta que o normal.
• As baterias descarregam se forem armazenadas por um longo período de tempo. Verifique a data de validade das pilhas.

Utilização

1. Insira o tubo de sucção o máximo possível no líquido a ser transferido.

2. Coloque a mangueira de entrega em um recipiente (não incluído) no qual o líquido será bombeado. Não coloque o recipiente receptor mais alto que o compartimento da bateria.

3. Ligue o interruptor. Certifique-se de que o compartimento da bateria permaneça selado durante a operação.

PERCEBER! Não deixe o produto secar. Certifique-se de que o tubo de sucção totalmente submerso no líquido antes de ligar.

1. Quando a transferência estiver concluída, desligue o interruptor. Após o uso, não vire a bomba de cabeça para baixo.

2. Enxágue o produto com água e seque-o. Remova as pilhas e guarde-as em um local limpo e seco, fora do alcance das crianças.

Instruções

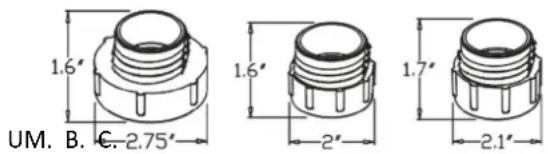

1. Encontre o adaptador mais adequado e certifique-se de que ele esteja bem preso ao tanque de abastecimento.

1. Insira a mangueira de entrada através do adaptador e aperte firmemente a porca de junção do produto.

- Não levante ou empurre para baixo o produto enquanto ele estiver conectado a um tanque de combustível.

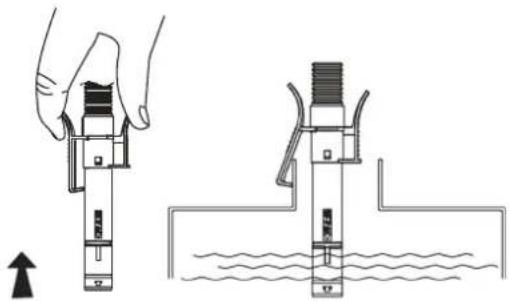

1. Fixe a mangueira de descarga ao tanque receptor usando o clipe. Certifique-se de que o bocal de descarga esteja na posição vertical.

- Certifique-se de que o tanque de abastecimento e o tanque de recebimento estejam no mesmo nível quando o produto estiver em operação.

- Para tanques não adequados para o clipe, certifique-se de que o bico de descarga esteja na posição vertical.

1. Inicie o fluxo de combustível pressionando o botão ON.

- O fluxo para automaticamente quando o combustível atinge a linha de parada.

1. Quando o fluxo parar, levante a mangueira de descarga acima do tanque para drenar

o excesso de combustível ou líquido de volta para o tanque de abastecimento.

1. Coloque o bico de descarga no compartimento de descarga e trave-o no lugar com um clipe.

- Coloque o bico de descarga no compartimento do bico de descarga corretamente após o abastecimento.

Se o tanque de combustível cair e a mangueira de descarga não estiver no orifício de armazenamento, o líquido poderá vazar.

Armazenar

• Quando a bomba não for usada por um longo período de tempo, retire-a do tanque, certifique-se de que não haja combustível restante na mangueira e limpe-a com um pano antes de guardá-la.
  • Certifique-se de retirar as pilhas antes de guardar a bomba.
• Não guarde a bomba em um recipiente fechado e hermético.

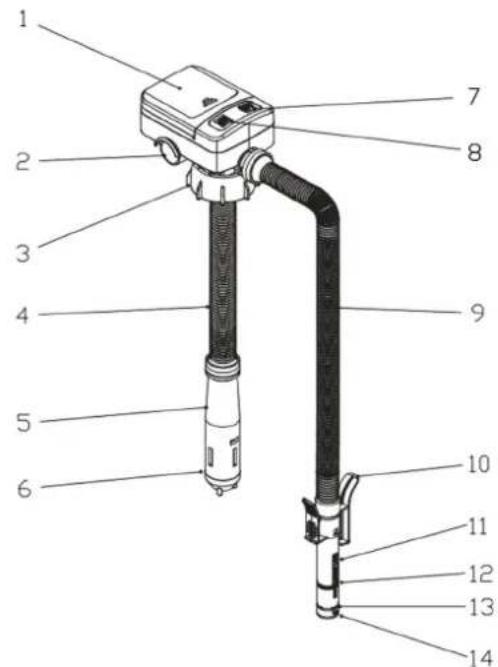

Lista de peças

1. Tampa da caixa da bateria

2. Compartimento do bico de descarga

3. Porca de junta

4. Mangueira de admissão

5. Ingestão de líquidos

6. Motor dentro

7. Botão OFF

8. Botão ON

9. Mangueira de descarga

10. Grampo

11. Bocal de descarga

12. Anel de borracha
13. Entrada do sensor
14. Saída de descarga

Resolução de problemas

Problema Causa possível Solução
O produto não funciona mesmo após pressionar ON.	R: As pilhas podem estar colocadas incorretamente.B: As baterias estão descarregadas.	R: Certifique-se de que as pilhas estejam colocadas corretamente no produto.B: Substitua as pilhas.
O desempenho do produto está abaixo da média.	R: As baterias estão descarregadas.B: O tanque receptor é elevado mais alto que o tanque fornecedor.	A: Substitua as pilhas.B: Certifique-se de que o tanque receptor não esteja elevado acima do tanque de fornecimento.
O produto inicia após pressionar o botão ON, mas para inesperadamente.	O filtro do tanque receptor pode estar bloqueado por material estranho.	Remova o material estranho do filtro.
O produto para imediatamente após pressionar o botão ON.	As baterias estão descarregadas.	Substitua as pilhas.
O motor para antes que o tanque receptor esteja cheio.	R: As baterias estão descarregadas.B: O sensor está muito baixo e tocando no líquido.	A: Substitua as pilhas.B: Ajuste o bico de descarga para cima de modo que o sensor fique mais próximo do topo do tanque de abastecimento.
